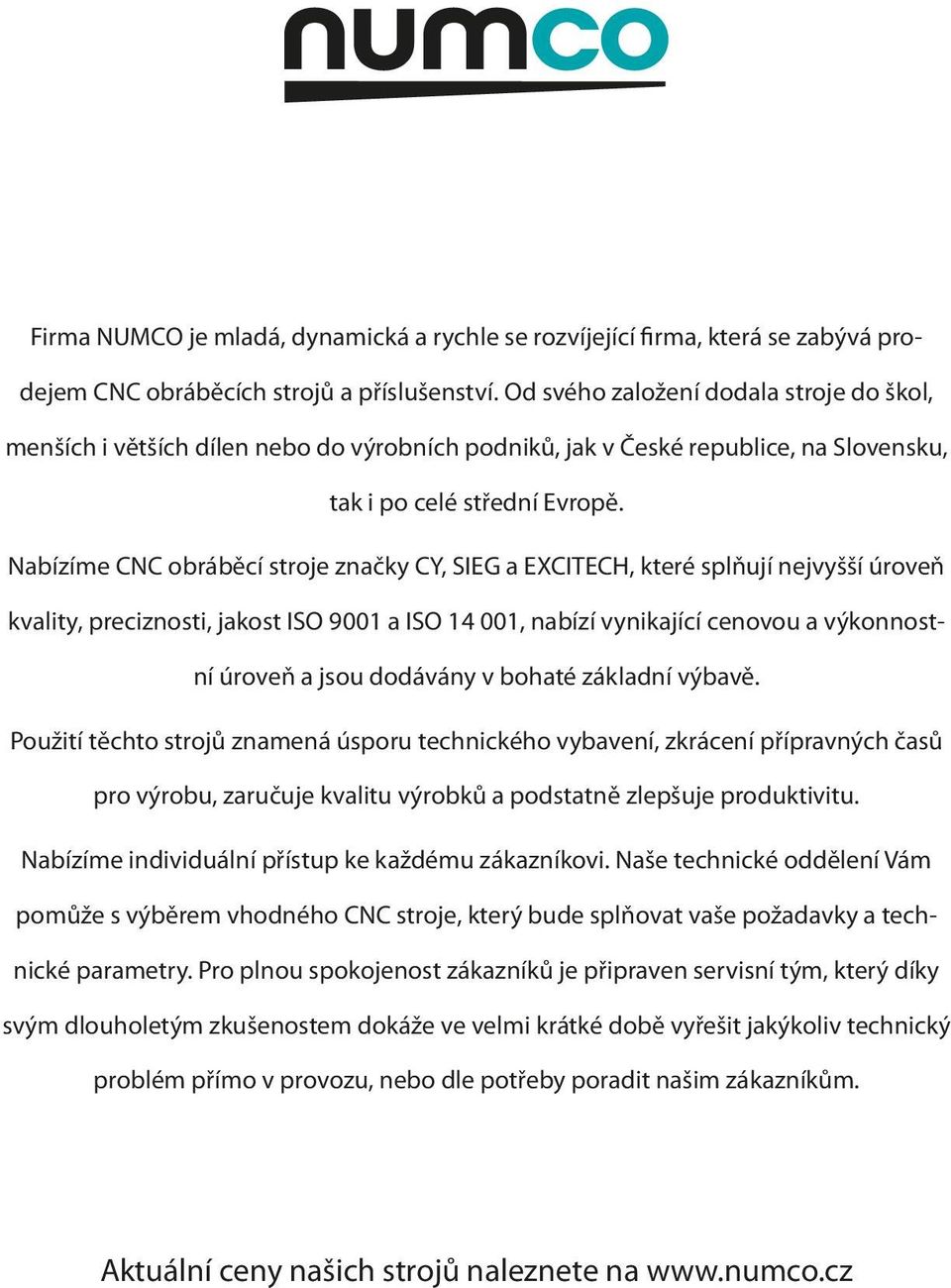

3 Firma NUMCO je mladá, dynamická a rychle se rozvíjející firma, která se zabývá prodejem CNC obráběcích strojů a příslušenství. Od svého založení dodala stroje do škol, menších i větších dílen nebo do výrobních podniků, jak v České republice, na Slovensku, tak i po celé střední Evropě. Nabízíme CNC obráběcí stroje značky CY, SIEG a EXCITECH, které splňují nejvyšší úroveň kvality, preciznosti, jakost ISO 9001 a ISO , nabízí vynikající cenovou a výkonnostní úroveň a jsou dodávány v bohaté základní výbavě. Použití těchto strojů znamená úsporu technického vybavení, zkrácení přípravných časů pro výrobu, zaručuje kvalitu výrobků a podstatně zlepšuje produktivitu. Nabízíme individuální přístup ke každému zákazníkovi. Naše technické oddělení Vám pomůže s výběrem vhodného CNC stroje, který bude splňovat vaše požadavky a technické parametry. Pro plnou spokojenost zákazníků je připraven servisní tým, který díky svým dlouholetým zkušenostem dokáže ve velmi krátké době vyřešit jakýkoliv technický problém přímo v provozu, nebo dle potřeby poradit našim zákazníkům. Aktuální ceny našich strojů naleznete na

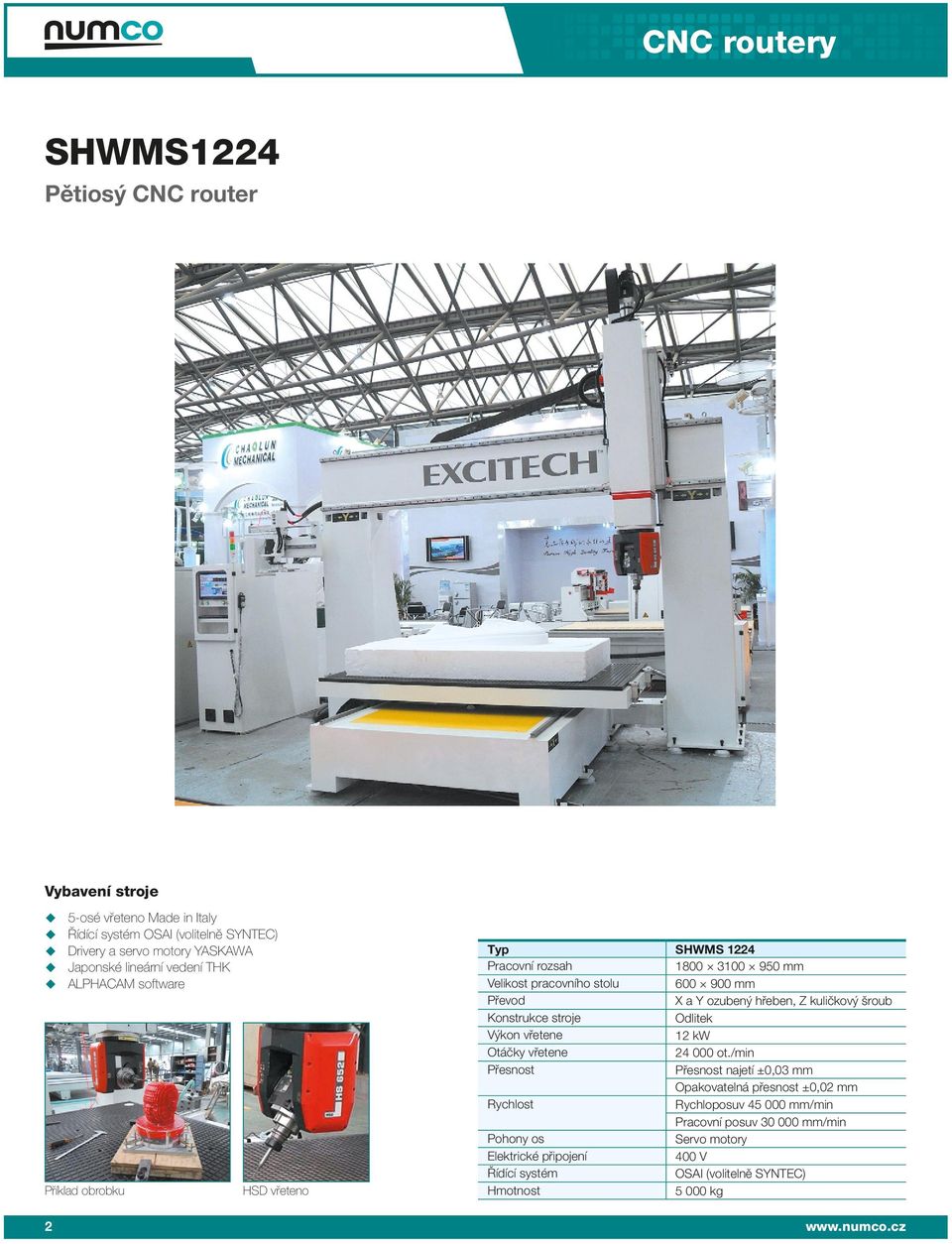

4 CNC routery SHWMS1224 Pětiosý CNC router Vybavení stroje 5-osé vřeteno Made in Italy Řídící systém OSAI (volitelně SYNTEC) Drivery a servo motory YASKAWA Japonské lineární vedení THK ALPHACAM software Příklad obrobku HSD vřeteno 2 Typ SHWMS 1224 Pracovní rozsah mm Velikost pracovního stolu mm Převod X a Y ozubený hřeben, Z kuličkový šroub Konstrukce stroje Odlitek Výkon vřetene 12 kw Otáčky vřetene ot./min Přesnost Přesnost najetí ±0,03 mm Opakovatelná přesnost ±0,02 mm Rychlost Rychloposuv mm/min Pracovní posuv mm/min Pohony os Servo motory Elektrické připojení 400 V Řídící systém OSAI (volitelně SYNTEC) Hmotnost kg

5 CNC routery SHW1434 Tento CNC router s jedním ramenem je vhodný pro komplexní zpracování především v nábytkářském průmyslu. Může být použit pro gravírování, řezání, stranové obrábění, obrábění náběžných hran atd. Hlavní využití je však řezání a frézování. Uplatnění tohoto CNC routeru je při výrobě nábytku, kuchyní, dveří atd. Vybavení stroje Řídící systém OSAI (volitelně SYNTEC) Drivery a servo motory YASKAWA Frekvenční měnič DELTA Italské HSD vřeteno 9 kw Japonské THK lineární vedení Německý vakuový upínací systém Typ SHW1434 Pracovní rozsah mm Velikost pracovního stolu mm Převod X a Y ozubený hřeben, Z kuličkový šroub Konstrukce stroje Odlitek Multivrtací systém 9 vertikálních + 2 horizontální pozice + 2 pilky Výkon vřetene 9 kw vřeteno Made in Italy Otáčky vřetene ot./min Přesnost Přesnost najetí ±0,03 mm Opakovatelná přesnost ±0,02 mm Rychlost Rychloposuv mm/min Pracovní posuv mm/min Elektrické připojení 400 V Řídící systém OSAI (volitelně SYNTEC) Hmotnost kg Upínací systém Pila 3

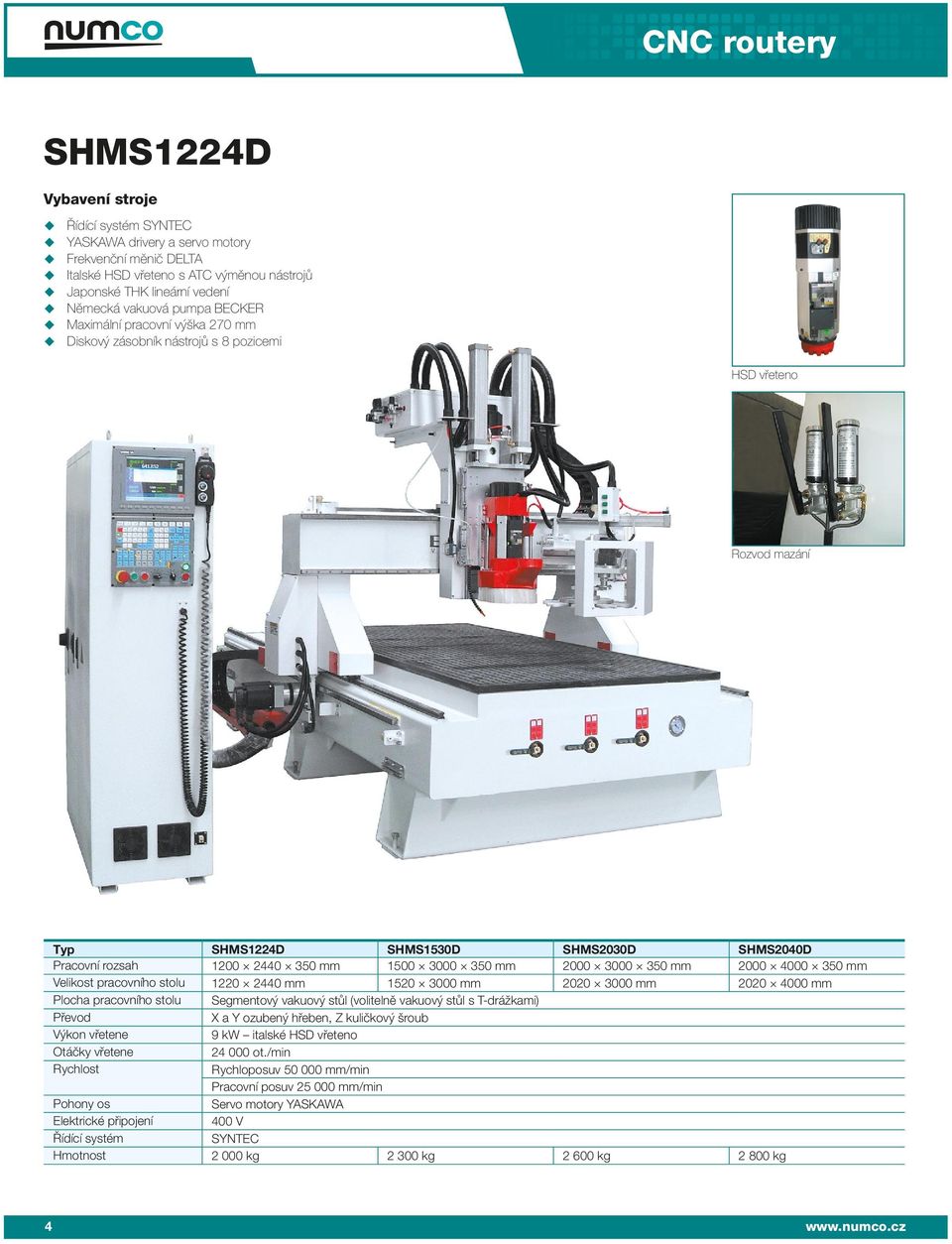

6 CNC routery SHMS1224D Vybavení stroje Řídící systém SYNTEC YASKAWA drivery a servo motory Frekvenční měnič DELTA Italské HSD vřeteno s ATC výměnou nástrojů Japonské THK lineární vedení Německá vakuová pumpa BECKER Maximální pracovní výška 270 mm Diskový zásobník nástrojů s 8 pozicemi HSD vřeteno Rozvod mazání Typ SHMS1224D SHMS1530D SHMS2030D SHMS2040D Pracovní rozsah mm mm mm mm Velikost pracovního stolu mm mm mm mm Plocha pracovního stolu Segmentový vakuový stůl (volitelně vakuový stůl s T-drážkami) Převod X a Y ozubený hřeben, Z kuličkový šroub Výkon vřetene 9 kw italské HSD vřeteno Otáčky vřetene ot./min Rychlost Rychloposuv mm/min Pracovní posuv mm/min Pohony os Servo motory YASKAWA Elektrické připojení 400 V Řídící systém SYNTEC Hmotnost kg kg kg kg 4

7 CNC routery SHMS1325C Vybavení stroje Automatická výměna pro 6 nástrojů Řídící systém SYNTEC Frekvenční měnič DELTA Japonské THK lineární vedení a ložiska ve všech osách Německá vakuová pumpa BECKER KVT Italské HSD vřeteno 9 kw s ATC výměnou nástrojů Elektrické komponenty SCHNEIDER SHMS1325C a jeho velikostní modifi kace (SHMS1530C, SHMS2030C, SHMS2040C) lze dodat i v nižší výbavě: bez automatické výměny, krokové motory, řídící systém DSP, HSD vřeteno 6 kw. HSD vřeteno MPG kolečko Řídící systém DSP Typ Pracovní rozsah Velikost pracovního stolu Plocha pracovního stolu Převod Výkon vřetene Otáčky vřetene Rychlost Pohony os Elektrické připojení Řídící systém Hmotnost SHMS1325C mm mm Segmentový vakuový stůl (volitelně vakuový stůl s T-drážkami) X a Y ozubený hřeben, Z kuličkový šroub (volitelně lineární vedení THK) 9 kw italské HSD vřeteno ot./min Rychloposuv mm/min Pracovní posuv mm/min Servo motory DELTA 400 V SYNTEC kg 5

8 CNC routery SHG1224 SHM0609 Vybavení stroje Vřeteno 1,5 kw Krokové motory Řídící systém DSP Plocha stolu T-drážky Referenční snímače OMRON SHG1224 SHM0609 Typ SHG1224 SHG1212 SHM0609 Pracovní rozsah mm mm mm Velikost pracovního stolu mm mm mm Plocha pracovního stolu Stůl s T-drážkami Převod X a Y ozubený hřeben, Z kuličkový šroub Výkon vřetene 1,5 kw Otáčky vřetene ot./min Rychlost Rychloposuv 6000 mm/min Pracovní posuv 5000 mm/min Pohony os Krokové motory Elektrické připojení 230 V Řídící systém DSP Hmotnost 550 kg 400 kg 165 kg 6

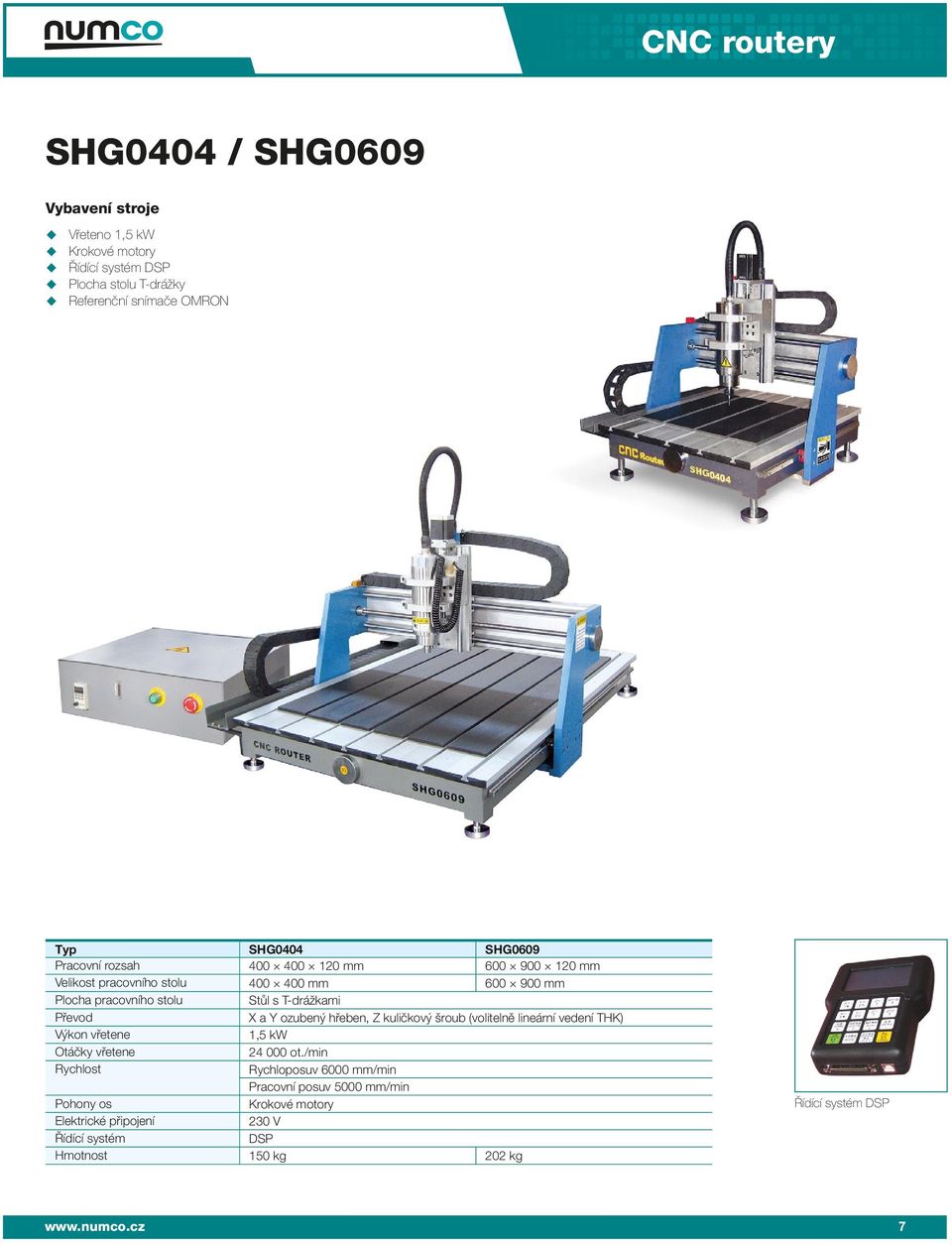

9 CNC routery SHG0404 / SHG0609 Vybavení stroje Vřeteno 1,5 kw Krokové motory Řídící systém DSP Plocha stolu T-drážky Referenční snímače OMRON Typ SHG0404 SHG0609 Pracovní rozsah mm mm Velikost pracovního stolu mm mm Plocha pracovního stolu Stůl s T-drážkami Převod X a Y ozubený hřeben, Z kuličkový šroub (volitelně lineární vedení THK) Výkon vřetene 1,5 kw Otáčky vřetene ot./min Rychlost Rychloposuv 6000 mm/min Pracovní posuv 5000 mm/min Pohony os Krokové motory Elektrické připojení 230 V Řídící systém DSP Hmotnost 150 kg 202 kg Řídící systém DSP 7

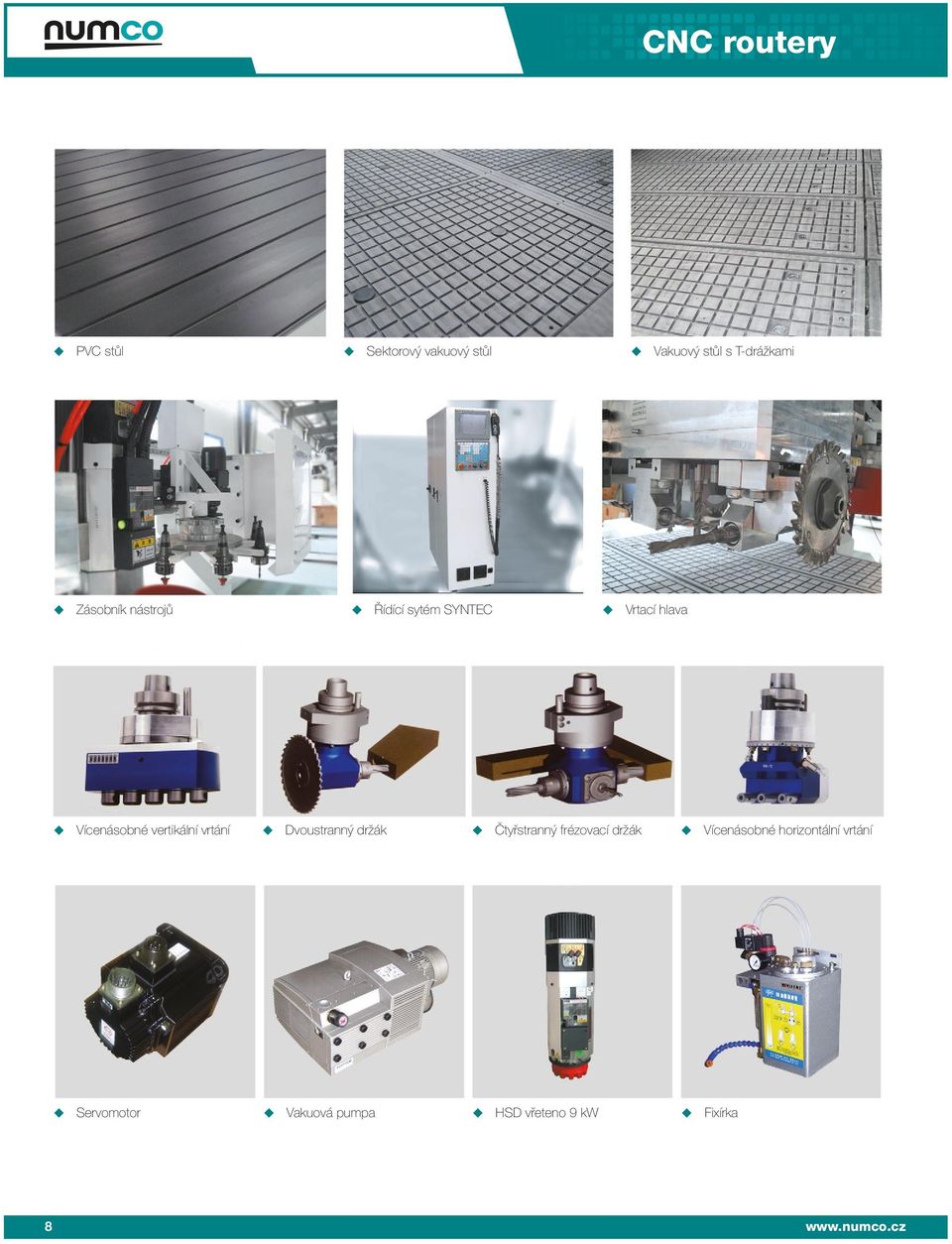

10 CNC routery PVC stůl Sektorový vakuový stůl Vakuový stůl s T-drážkami Zásobník nástrojů Řídící sytém SYNTEC Vrtací hlava Vícenásobné vertikální vrtání Dvoustranný držák Čtyřstranný frézovací držák Vícenásobné horizontální vrtání Servomotor Vakuová pumpa HSD vřeteno 9 kw Fixírka 8

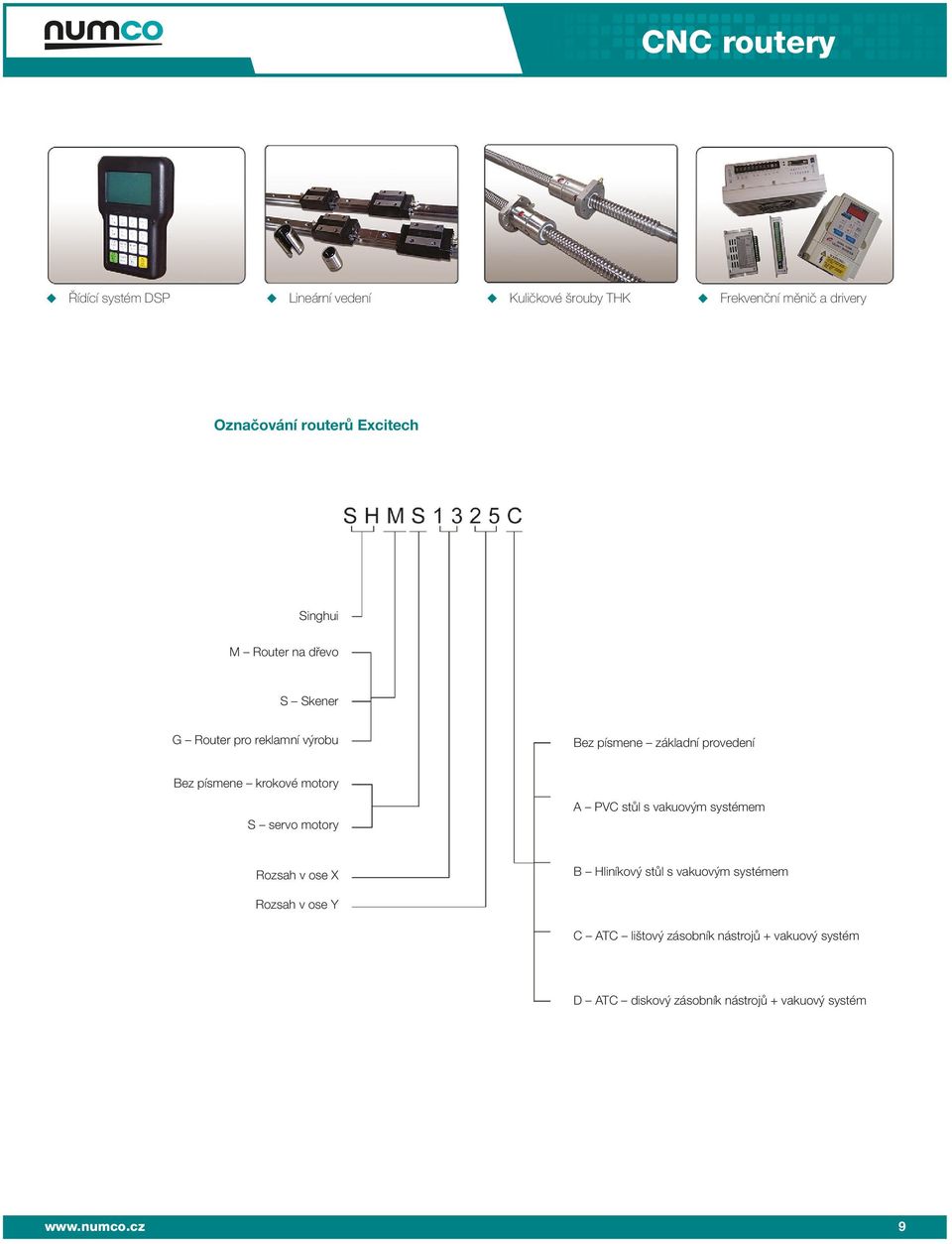

11 CNC routery Řídící systém DSP Lineární vedení Kuličkové šrouby THK Frekvenční měnič a drivery Označování routerů Excitech Singhui M Router na dřevo S Skener G Router pro reklamní výrobu Bez písmene základní provedení Bez písmene krokové motory S servo motory A PVC stůl s vakuovým systémem Rozsah v ose X B Hliníkový stůl s vakuovým systémem Rozsah v ose Y C ATC lištový zásobník nástrojů + vakuový systém D ATC diskový zásobník nástrojů + vakuový systém 9

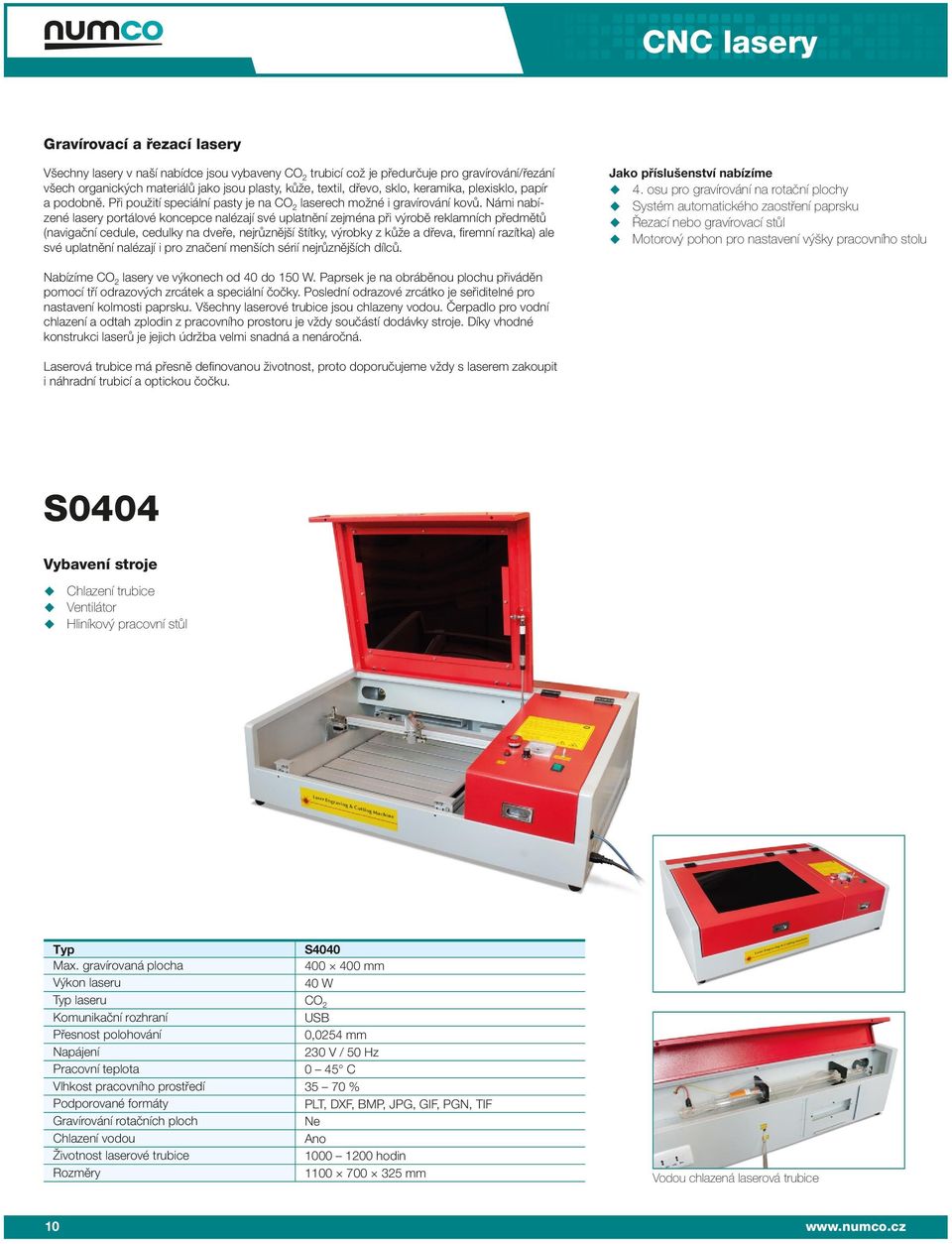

12 CNC lasery Gravírovací a řezací lasery Všechny lasery v naší nabídce jsou vybaveny CO 2 trubicí což je předurčuje pro gravírování/řezání všech organických materiálů jako jsou plasty, kůže, textil, dřevo, sklo, keramika, plexisklo, papír a podobně. Při použití speciální pasty je na CO 2 laserech možné i gravírování kovů. Námi nabízené lasery portálové koncepce nalézají své uplatnění zejména při výrobě reklamních předmětů (navigační cedule, cedulky na dveře, nejrůznější štítky, výrobky z kůže a dřeva, fi remní razítka) ale své uplatnění nalézají i pro značení menších sérií nejrůznějších dílců. Jako příslušenství nabízíme 4. osu pro gravírování na rotační plochy Systém automatického zaostření paprsku Řezací nebo gravírovací stůl Motorový pohon pro nastavení výšky pracovního stolu Nabízíme CO 2 lasery ve výkonech od 40 do 150 W. Paprsek je na obráběnou plochu přiváděn pomocí tří odrazových zrcátek a speciální čočky. Poslední odrazové zrcátko je seřiditelné pro nastavení kolmosti paprsku. Všechny laserové trubice jsou chlazeny vodou. Čerpadlo pro vodní chlazení a odtah zplodin z pracovního prostoru je vždy součástí dodávky stroje. Díky vhodné konstrukci laserů je jejich údržba velmi snadná a nenáročná. Laserová trubice má přesně defi novanou životnost, proto doporučujeme vždy s laserem zakoupit i náhradní trubicí a optickou čočku. S0404 Vybavení stroje Chlazení trubice Ventilátor Hliníkový pracovní stůl Typ Max. gravírovaná plocha Výkon laseru S mm 40 W Typ laseru CO 2 Komunikační rozhraní USB Přesnost polohování 0,0254 mm Napájení 230 V / 50 Hz Pracovní teplota 0 45 C Vlhkost pracovního prostředí % Podporované formáty PLT, DXF, BMP, JPG, GIF, PGN, TIF Gravírování rotačních ploch Ne Chlazení vodou Ano Životnost laserové trubice hodin Rozměry mm Vodou chlazená laserová trubice 10

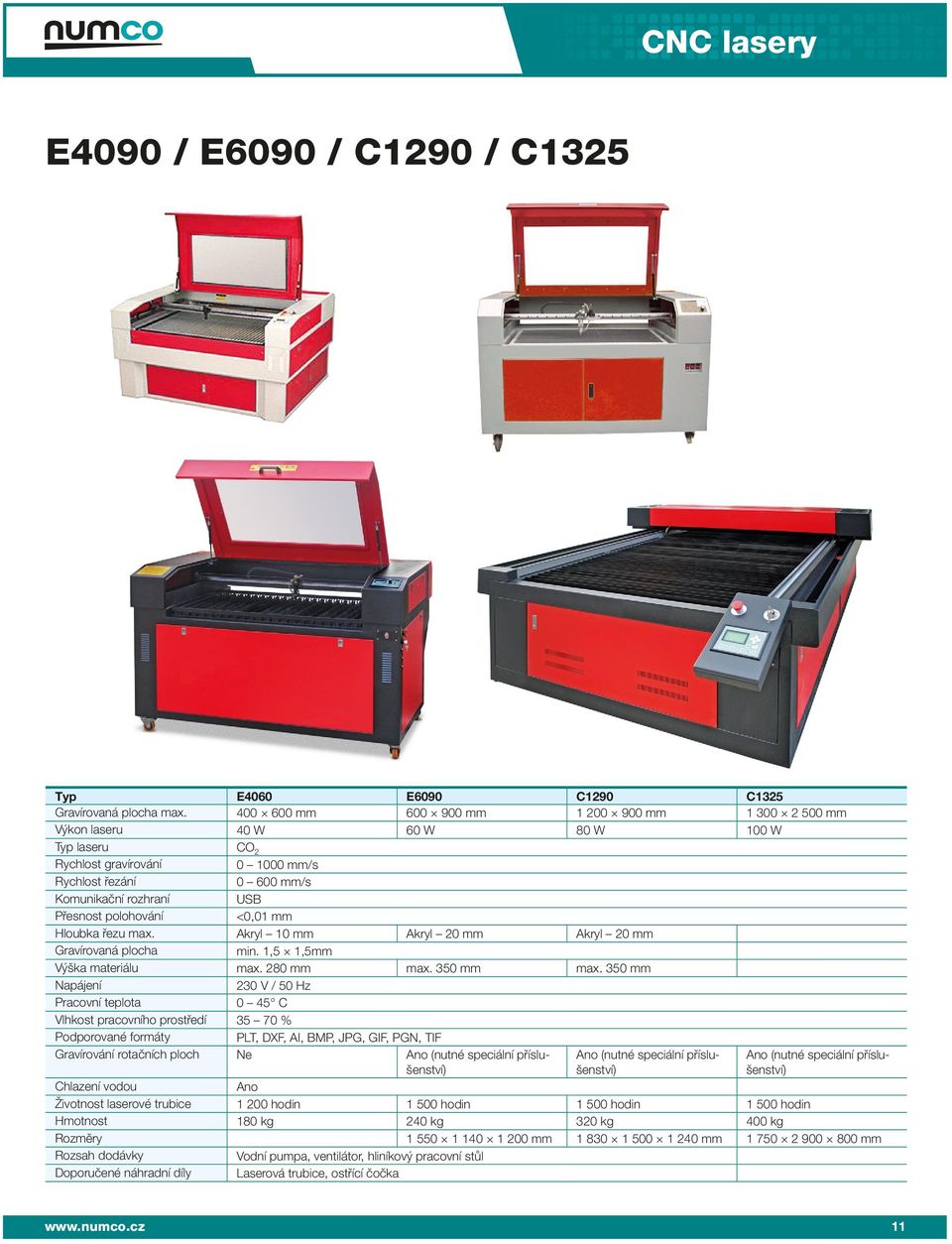

13 CNC lasery E4090 / E6090 / C1290 / C1325 Typ E4060 E6090 C1290 C1325 Gravírovaná plocha max mm mm mm mm Výkon laseru 40 W 60 W 80 W 100 W Typ laseru CO 2 Rychlost gravírování mm/s Rychlost řezání mm/s Komunikační rozhraní USB Přesnost polohování <0,01 mm Hloubka řezu max. Akryl 10 mm Akryl 20 mm Akryl 20 mm Gravírovaná plocha min. 1,5 1,5mm Výška materiálu max. 280 mm max. 350 mm max. 350 mm Napájení 230 V / 50 Hz Pracovní teplota 0 45 C Vlhkost pracovního prostředí % Podporované formáty PLT, DXF, AI, BMP, JPG, GIF, PGN, TIF Gravírování rotačních ploch Ne Ano (nutné speciální příslušenství) Ano (nutné speciální příslušenství) Ano (nutné speciální příslušenství) Chlazení vodou Ano Životnost laserové trubice hodin hodin hodin hodin Hmotnost 180 kg 240 kg 320 kg 400 kg Rozměry mm mm mm Rozsah dodávky Vodní pumpa, ventilátor, hliníkový pracovní stůl Doporučené náhradní díly Laserová trubice, ostřící čočka 11

14 Dále nabízíme CNC frézky řady KX Výroba součástí menších rozměrů z železných i neželezných kovů v modelářských dílnách, školních zařízeních a menších fi rmách Hlavní díly jsou odlitky, pohony všech os jsou s válcovanými kuličkovými šrouby spojeny pružnými spojkami Všechny pracovní části strojů jsou pečlivě zakrytovány Dle typu možno vybavit čtvrtou řízenou osou, JOG ručním kolečkem, senzorem pro měření výšky nástroje, pneumatickým upínáním nástrojů ISO20 nebo ISO30 2,5CAD/CAM software ZDARMA CNC frézka KX1 KX3 KX3A Řídící systém Mach3 Mach3 SIEMENS 802S Velikost stolu mm mm mm Rozsah posuvu osy X/Y/Z 250/110/190 mm 300/150/290 mm 230 / 150 / 290 mm (KX3A+ 300 / 150 / 290 mm) T-drážky (počet/velikost) 3/8 mm 3/12 mm 3/12 mm Otáčky vřetene ot./min ot./min ot./min Kužel vřetene MK2 MK3 MK3 Pracovní posuv (X/Y/Z) 500 mm/min 500 mm/min 500 mm/min Rychloposuv (X/Y/Z) mm/min mm/min mm/min Opakovatelná přesnost 0,02 mm 0,02 mm 0,01 mm Výkon motoru vřetene 500 W / 230 V W / 230 V W / 230 V Rozměry mm mm mm Hmotnost 120 kg 210 kg 490 kg Kompaktní, víceúčelové CNC soustruhy řady KX Vhodné zejména pro modelářské dílny, školní zařízení a menší fi rmy s potřebou vlastního CNC obrábění Hlavní díly jsou odlitky. Pohony všech os jsou s pohybovými válcovanými kuličkovými šrouby spojeny pružnými spojkami, čímž se zaručuje přesnost a eliminují se chyby polohování Centrální mazání kuličkových šroubů a pracovních ploch, krokové motory, osvětlením pracovního prostoru a kompletním krytováním Řízení programem MACH pomocí připojeného počítače (není součástí dodávky) KC6A CNC soustruh KC2 KC6 KC6A Řídící systém Mach Mach SIEMENS 802S Točný průměr 190 mm 250 mm 250 mm Vzdálenost mezi hroty 380 mm 450 mm 550 mm Otáčky vřetene ot./min ot./min ot./min Kužel vřetene MK2 MK3 MK3 Průchod vřetene 20 mm 20 mm 20 mm Rychloposuv Z/X 2000/2000 mm/min 2000 / mm/min 2000 / mm/min Pracovní posuv Z/X 500/500 mm/min 500/250 mm/min 500/250 mm/min Rozsah posuvů Z/X 250/150 mm 300/250 mm 300/110 mm Počet nástrojových míst Výkon motoru 500 W /230 V W / 230 V W / 230 V Rozměry stroje mm mm mm Hmotnost 140 kg 305 kg 450 kg 12
