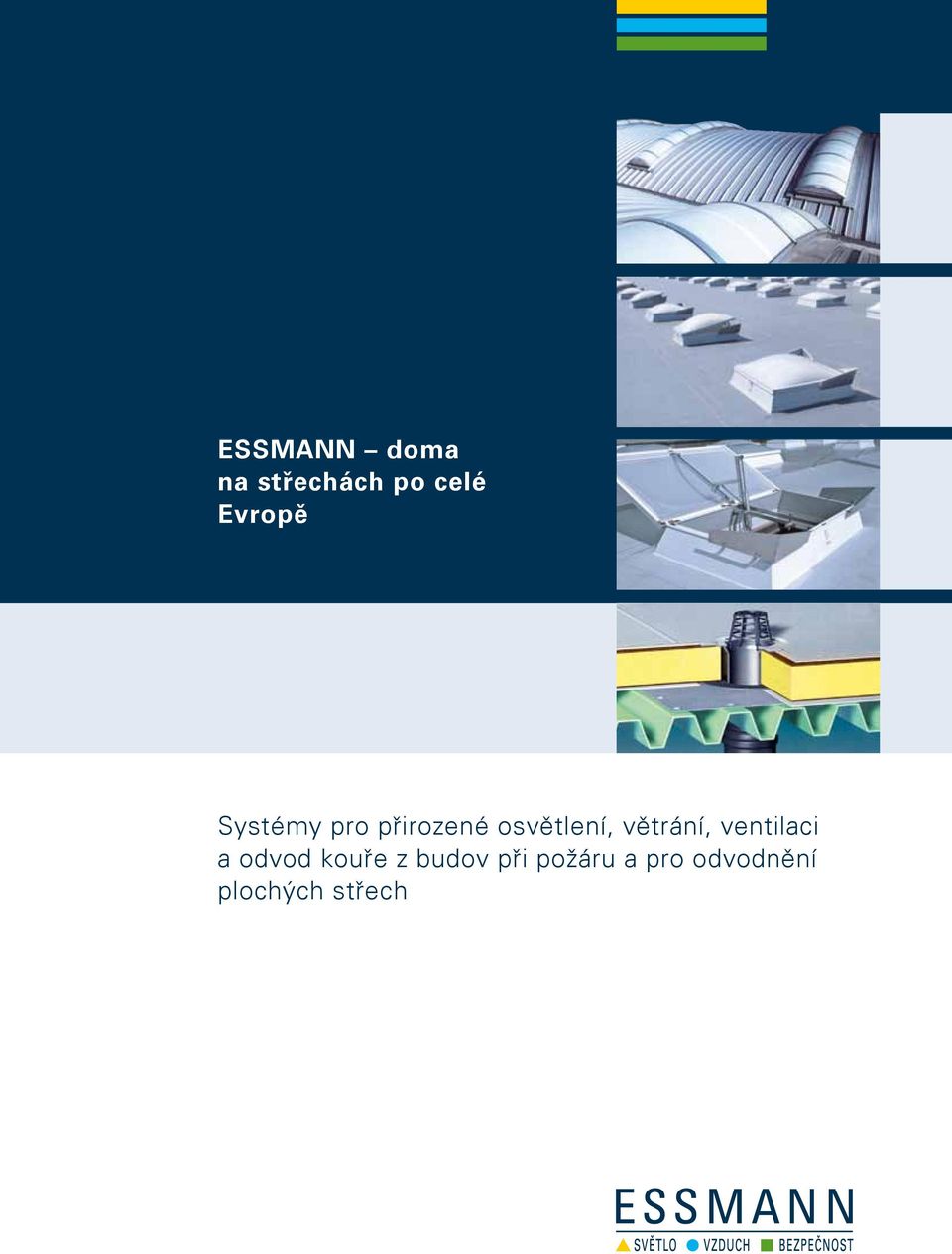

1 ESSMANN doma na střechách po celé Evropě Systémy pro přirozené osvětlení, větrání, ventilaci a odvod kouře z budov při požáru a pro odvodnění plochých střech

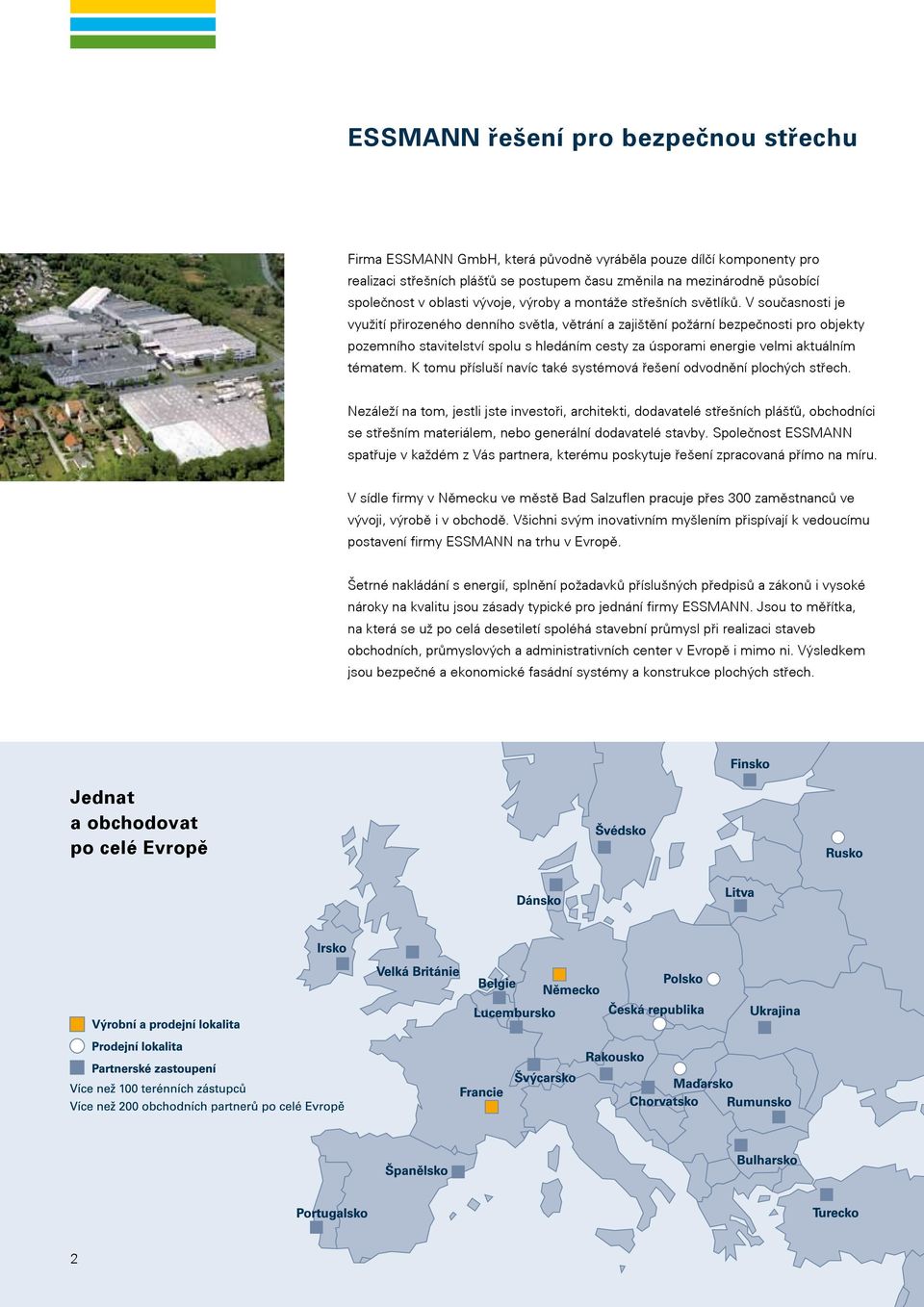

2 ESSMANN řešení pro bezpečnou střechu Firma ESSMANN GmbH, která původně vyráběla pouze dílčí komponenty pro realizaci střešních plášťů se postupem času změnila na mezinárodně působící společnost v oblasti vývoje, výroby a montáže střešních světlíků. V současnosti je využití přirozeného denního světla, větrání a zajištění požární bezpečnosti pro objekty pozemního stavitelství spolu s hledáním cesty za úsporami energie velmi aktuálním tématem. K tomu přísluší navíc také systémová řešení odvodnění plochých střech. Nezáleží na tom, jestli jste investoři, architekti, dodavatelé střešních plášťů, obchodníci se střešním materiálem, nebo generální dodavatelé stavby. Společnost ESSMANN spatřuje v každém z Vás partnera, kterému poskytuje řešení zpracovaná přímo na míru. V sídle firmy v Německu ve městě Bad Salzuflen pracuje přes 300 zaměstnanců ve vývoji, výrobě i v obchodě. Všichni svým inovativním myšlením přispívají k vedoucímu postavení firmy ESSMANN na trhu v Evropě. Šetrné nakládání s energií, splnění požadavků příslušných předpisů a zákonů i vysoké nároky na kvalitu jsou zásady typické pro jednání firmy ESSMANN. Jsou to měřítka, na která se už po celá desetiletí spoléhá stavební průmysl při realizaci staveb obchodních, průmyslových a administrativních center v Evropě i mimo ni. Výsledkem jsou bezpečné a ekonomické fasádní systémy a konstrukce plochých střech. Jednat a obchodovat po celé Evropě 2

3 Spolehlivá ochrana proti kouři Světlo, vzduch a bezpečnost. To jsou elementy, které nás každodenně obklopují. Jejich využití a zdůraznění jejich důležitosti jsou hlavním zájmem firmy ESSMANN GmbH. Už po celá desetiletí klade firma ESSMANN důraz na integrovanou koncepci ochrany proti působení kouře a tepla při požáru. Právě rozsah škod způsobených kouřem se často podceňuje. Kromě jeho škodlivých účinků na citlivé přístroje nebo jiné hodnotné produkty je ale třeba zdůraznit, že se více než 80% všech obětí požáru udusí jedovatými zplodinami a nepodlehnou účinkům popálenin. V případě požáru odvádí zařízení pro odvod kouře a tepla (ZOKT) ven z budovy horké a jedovaté plyny. Děje se tak buď přirozeně samotíží, nebo mechanicky. Přispívá se tak k záchraně osob i ke snadnějšímu zásahu hasičů. Díky cílenému přivádění čerstvého vzduchu otvory ve fasádě mohou klapky ZOKT osazené ve střešním plášti působit s plnou účinností. V konečném efektu tak lze minimalizovat zakouření vrstvy vzduchu nad podlahou v místnostech v oblasti požáru. ESSMANN kopulové a pásové střešní světlíky nabízí možnost využít z jedné investice hned trojnásobný užitek: Efektivní a rovnoměrné přirozené světlo, přirozené větrání a v případě požáru i odvod kouře a tepla. Přehled spektra výrobků a služeb firmy ESSMANN ESSMANN bodové a kopulové střešní světlíky ESSMANN obloukové pásové střešní světlíky ESSMANN sedlové pásové střešní světlíky ESSMANN větrací a ventilační systémy ESSMANN systémy pro odvod kouře a tepla ESSMANN napojovací prvky střešních světlíků ESSMANN systémy pro odvodnění plochých střech ESSMANN opravy a rekonstrukce střešních světlíků ESSMANN zabezpečovací systémy pro střešní světlíky Servis firmy ESSMANN v oblasti projektování, výroby, montáže, technické pomoci, servisu a údržbě výrobků ESSMANN 3

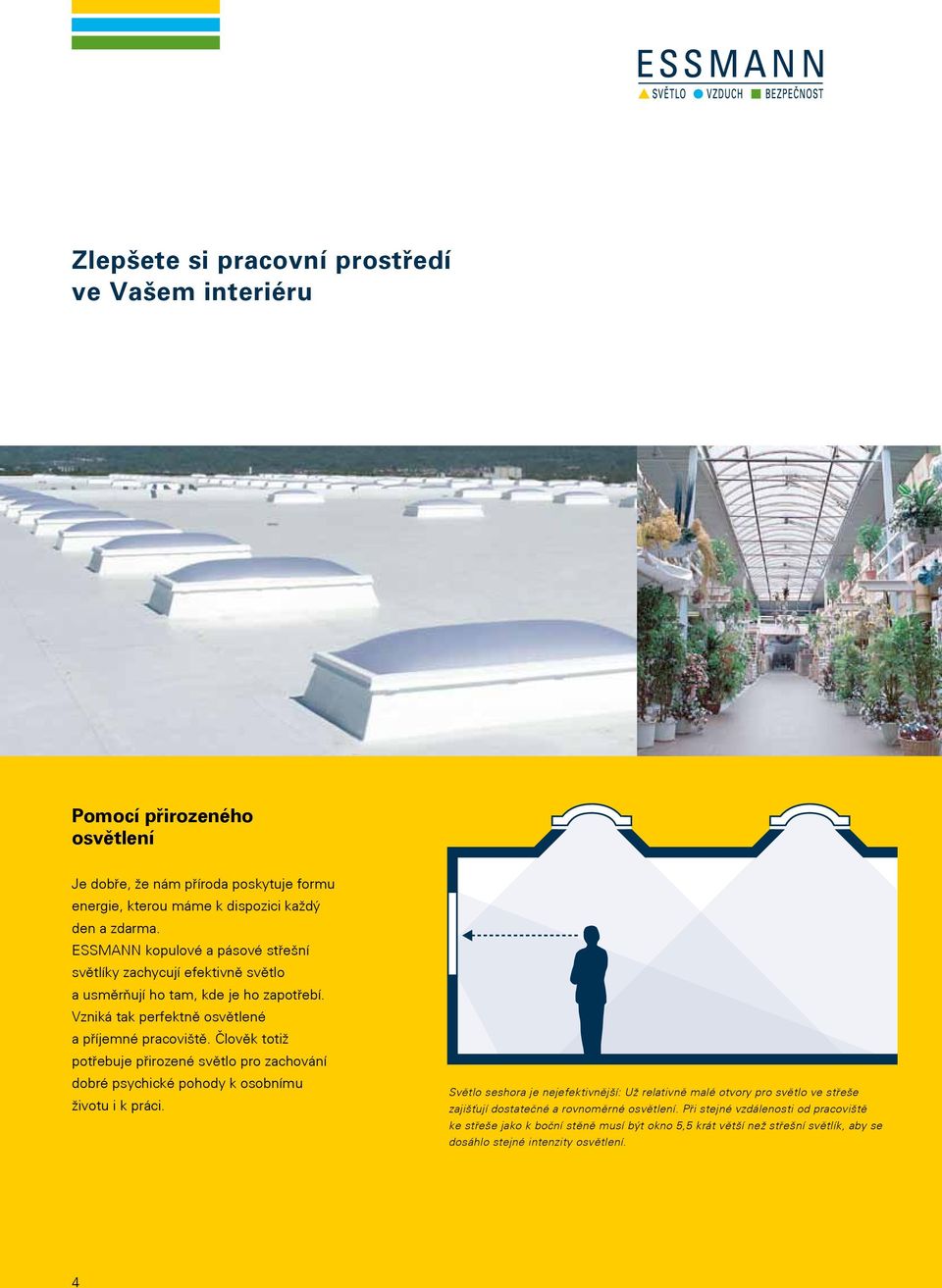

4 Zlepšete si pracovní prostředí ve Vašem interiéru Pomocí přirozeného osvětlení Je dobře, že nám příroda poskytuje formu energie, kterou máme k dispozici každý den a zdarma. ESSMANN kopulové a pásové střešní světlíky zachycují efektivně světlo a usměrňují ho tam, kde je ho zapotřebí. Vzniká tak perfektně osvětlené a příjemné pracoviště. Člověk totiž potřebuje přirozené světlo pro zachování dobré psychické pohody k osobnímu životu i k práci. Světlo seshora je nejefektivnější: Už relativně malé otvory pro světlo ve střeše zajišťují dostatečné a rovnoměrné osvětlení. Při stejné vzdálenosti od pracoviště ke střeše jako k boční stěně musí být okno 5,5 krát větší než střešní světlík, aby se dosáhlo stejné intenzity osvětlení. 4

5 Pomocí přívodu čerstvého vzduchu Vzduch je další důležitý faktor nezbytně nutný pro život poskytovaný přírodou. Proto je smysluplné odstranit z budovy zkažený vzduch, který doslova deklasuje kvalitu využití interiéru, unavuje pracovníky a snižuje jejich produktivitu práce. ESSMANN kopulové a pásové střešní světlíky s větráním tomu brání a zajištěním přívodu čerstvého vzduchu vytvářejí příjemné pracovní prostředí. Zajištěním větší bezpečnosti Do třetice všeho dobrého: Kromě přirozeného světla a přívodu čerstvého vzduchu přispívají ESSMANN kopulové a pásové střešní světlíky rovněž k zajištění větší bezpečnosti ve stavebním objektu. Zařízení pro odvod kouře a tepla chrání lidské životy i materiální hodnoty před ničivými účinky požáru. S elektrickým nebo pneumatickým ovládáním se v případě požáru otevřou střešní a fasádní prvky a umožní odtah kouře, tepla a jedovatých zplodin mimo objekt. Dojde tak ke zprůchodnění únikových cest a k umožnění efektivního zásahu hasičů. 5

6 Možnosti firmy ESSMANN v oblasti kopulových světlíků Kopulové světlíky ESSMANN splňují kromě požadovaných technických a zákonných parametrů pro přirozené osvětlení, denní větrání a odvod kouře a tepla také nároky na vysokou estetickou úroveň. Světlíky mohou mít čtvercový, obdélníkový nebo kruhový půdorys a používají se na stavbách obchodních, průmyslových i administrativních budov. Díky použití PVC, sklolaminátu nebo FeZn plechu pro světlíkové manžety jsou kopulové světlíky ESSMANN prakticky nezničitelné. Vysoce kvalitní dvou, tří, nebo i čtyřvrstvové plastové kopule s opálovým zabarvením poskytují optimální prostup světla a jeho rozptyl do interiéru. Světlíkové kopule je možné vyrobit z různých druhů plastů. Novinkou je i možnost dodání kopulových světlíků v kombinaci s izolačním dvojsklem a komůrkovým polykarbonátem. Oblast použití kopulových světlíků ESSMANN lze rozšířit například pomocí montáže ochranných sítí proti hmyzu a ptákům, systémem pro ochranu proti propadnutí nebo pádu osob světlíkem. Obzvlášť důležité je: Použití kvalitních systémových prvků pro řádné a materiálově správné napojení střešního světlíku na nejrůznější typy střešní povlakové hydroizolace. Pouze řádně utěsněná střecha je také ekonomická střecha! Všechny další technické detaily najdete na internetové stránce Střešní kopulové světlíky ESSMANN nejlepší řešení pro optimální přívod světla, vzduchu a zajištění bezpečnosti 6

7 Výrobní program kopulových světlíků ESSMANN ESSMANN světlíková manžeta z PVC Standardní provedení pro ekonomická řešení střešního pláště. Je ideální pro systémová napojení střešních hydroizolačních pásů z PVC-, PEC-, VAEa EVA-. Výška manžet: 150, 300 nebo 500 mm. ESSMANN kovové FeZn světlíkové manžety K dodání v různých variantách: nezateplené provedení zateplené provedení dvouvrstvé zateplené provedení s vrchním trapézovým plechem (MPA). Výška manžet: 300, 400 nebo 500 mm. ESSMANN sklolaminátová světlíková manžeta. Speciální provedení světlíkových manžet pro kruhové kopulové střešní světlíky. Výška manžet: 300, 400 nebo 500 mm. Pojistné lemování ESSMANN pro ukončení napojení povlakové izolace na manžetu světlíkové kopule Pojistné lemování ESSMANN se skládá z obvodového profilu z tvrdého PVC vyztuženého hliníkem, který překrývá o 10 cm střešní hydroizolaci vytaženou na horní hranu světlíkové manžety a tím zvyšuje bezpečnost před proniknutím povětrnostních vlivů do interiéru. Při rekonstrukci střechy nebo střešních světlíků lze tuto úpravu namontovat i dodatečně. 7

8 Výrobní program světlíkových kopulí ESSMANN ESSMANN mříž proti propadnutí Slouží jako prevence proti úrazům na pochozích plochých střechách. Montáž se provádí osazením přímo pod světlíkovou manžetu kopulového světlíku na nosnou konstrukci střechy (bez omezení funkce denního větrání nebo ZOKT!). Mříž proti propadnutí se montuje zároveň se světlíkovou manžetou nebo alternativně jako dodatečná výbava. ESSMANN mříž proti vloupání a propadnutí Pro světlíky do budov s vyššími požadavky na ochranu majetku. Pozinkovaný hraněný ocelový rám, který se dodává v různých výškách, podle skladby tepelné izolace střechy. Do rámů jsou v pravidelných odstupech vloženy masivní ocelové tyče. ESSMANN sanační sada pro kopulové světlíky Souprava se skládá ze světlíkové kopule, ochranného rámu a sanační manžety. Velmi dobře se hodí pro rekonstrukce plochých střech, když je původní světlíková manžeta z důvodu dodatečného zesílení tepelné izolace příliš nízká nebo je požadavek na dodatečnou úpravu kopulového světlíku jako zařízení pro přirozený odvod kouře a tepla i ventilaci. Sanační světlíková manžeta o výšce 15 cm, je opatřena závěsy, které umožňují snadnou montáž. ESSMANN sanační sada se montuje přímo na stávající manžetu. ESSMANN sada pro opravu světlíkové kopule Skládá se ze světlíkové kopule a ochranného rámu pro náhradu resp. výměnu původního poškozeného světlíku. Montáž se provádí přímo na stávající světlíkovou manžetu. 8

9 ESSMANN kopulový světlík Vysoce kvalitní světlíková plastová kopule je ve standardním provedení opálově zabarvená. Osazená je v rámu z tvrzeného PVC s vnitřními Al výztuhami. Nalisovaná okapnice slouží jako ochrana proti povětrnostním vlivům. Světlíková kopule se montuje vždy s příslušnou světlíkovou manžetou. ESSMANN kruhový kopulový světlík Speciální provedení kopulového světlíku pro náročná architektonická řešení: Plastová kopule se kotví na sklolaminátovou světlíkovou manžetu o výšce 150, 300 nebo 500 mm. Pokud má kruhový kopulový světlík zároveň sloužit pro větrání, provádí se vložení plastové kopule do přídavného sklolaminátového rámu. ESSMANN pyramidový kopulový světlík Světlíková kopule ve tvaru pyramidy se sklonem 30, je vyrobena z jednoho kusu, bez jakýchkoliv spojů. Otvíravý rám je vyroben z tvrdého PVC a je připraven pro denní větrání ovládané ručně nebo elektromotorem. ESSMANN otevírací mechanismy kopulových světlíků Všechny kopulové světlíky ESSMANN jsou již z výroby připraveny pro montáž otevíracích, resp. větracích mechanismů. V závislosti na účelu použití světlíku a požadovaného komfortu obsluhy si lze vybrat různé modely. ESSMANN vřetenový otvírač (vlevo) Ovládá se pomocí odnímatelné klikové tyče. Světlík lze otevírat plynule se zdvihem až do cca 300 mm (další délky zdvihu jsou možné). ESSMANN elektrický otvírač Elektrický otvírač s elektromotorem je odolný proti stříkající vodě (IP54) při napětí 230 V a odběru elektrického proudu 0,35 A. Ovládá se pomocí dvojitého tlačítka. Světlík lze otevírat plynule až do cca 300 mm (další délky zdvihu jsou možné). ESSMANN střešní vstupy a výstupy Podle jmenovité velikosti světlíku jsou k dispozici různé typy otvíračů pro ruční otevírání zevnitř nebo zvenku pomocí plynové pružiny i elektricky. U střešního vstupu se otevírání provádí pouze zvenku. 9

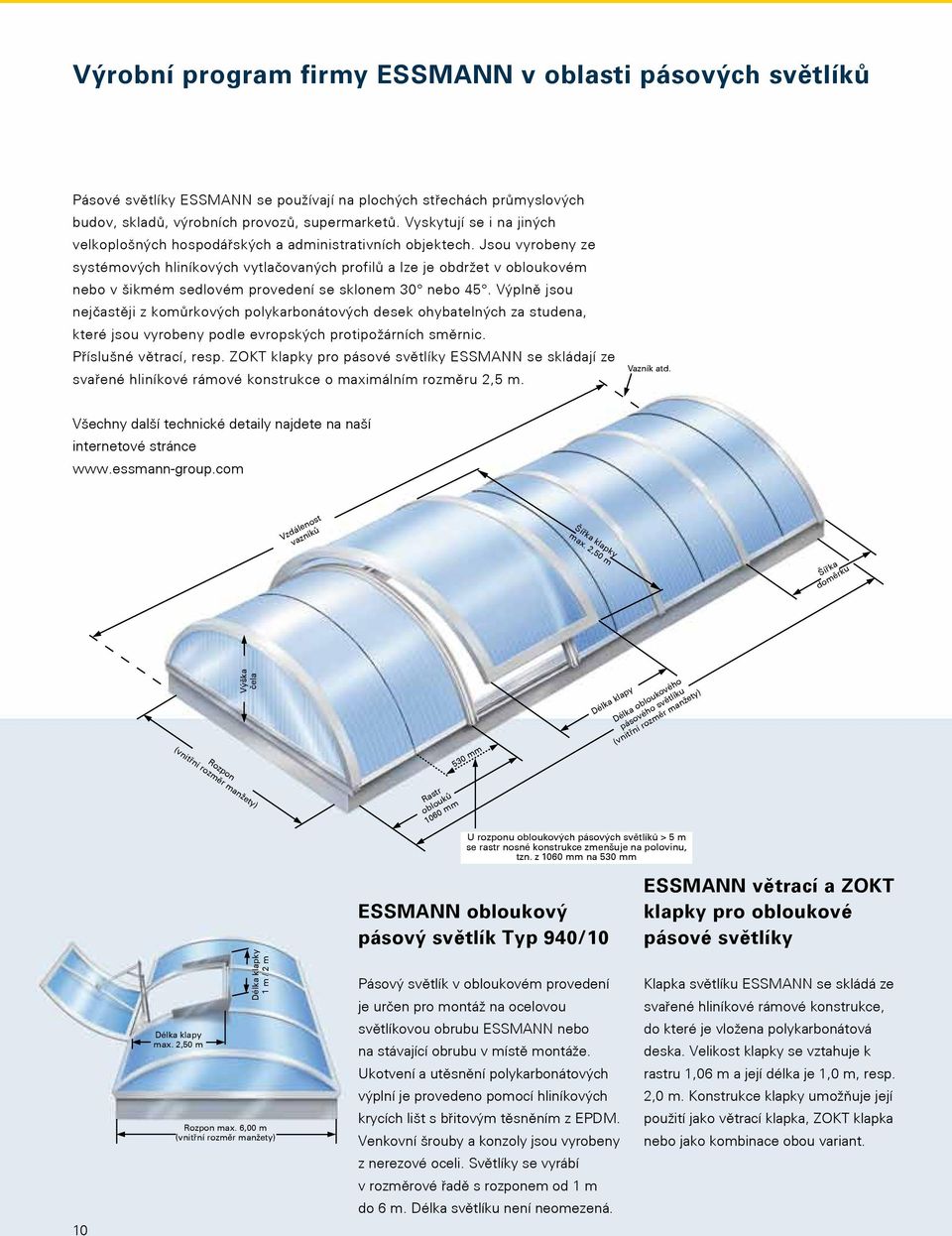

10 Výrobní program firmy ESSMANN v oblasti pásových světlíků Pásové světlíky ESSMANN se používají na plochých střechách průmyslových budov, skladů, výrobních provozů, supermarketů. Vyskytují se i na jiných velkoplošných hospodářských a administrativních objektech. Jsou vyrobeny ze systémových hliníkových vytlačovaných profilů a lze je obdržet v obloukovém nebo v šikmém sedlovém provedení se sklonem 30 nebo 45. Výplně jsou nejčastěji z komůrkových polykarbonátových desek ohybatelných za studena, které jsou vyrobeny podle evropských protipožárních směrnic. Příslušné větrací, resp. ZOKT klapky pro pásové světlíky ESSMANN se skládají ze svařené hliníkové rámové konstrukce o maximálním rozměru 2,5 m. Vazník atd. Všechny další technické detaily najdete na naší internetové stránce Vzdálenost vazníků Šířka klapky max. 2,50 m Šířka doměrku Výška čela 530 mm Délka klapy Délka obloukového pásového světlíku (vnitřní rozměr manžety) Rozpon (vnitřní rozměr manžety) Rastr oblouků 1060 mm U rozponu obloukových pásových světlíků > 5 m se rastr nosné konstrukce zmenšuje na polovinu, tzn. z 1060 mm na 530 mm ESSMANN obloukový pásový světlík Typ 940/10 ESSMANN větrací a ZOKT klapky pro obloukové pásové světlíky 10 Délka klapy max. 2,50 m Délka klapky 1 m / 2 m Rozpon max. 6,00 m (vnitřní rozměr manžety) Pásový světlík v obloukovém provedení je určen pro montáž na ocelovou světlíkovou obrubu ESSMANN nebo na stávající obrubu v místě montáže. Ukotvení a utěsnění polykarbonátových výplní je provedeno pomocí hliníkových krycích lišt s břitovým těsněním z EPDM. Venkovní šrouby a konzoly jsou vyrobeny z nerezové oceli. Světlíky se vyrábí v rozměrové řadě s rozponem od 1 m do 6 m. Délka světlíku není neomezená. Klapka světlíku ESSMANN se skládá ze svařené hliníkové rámové konstrukce, do které je vložena polykarbonátová deska. Velikost klapky se vztahuje k rastru 1,06 m a její délka je 1,0 m, resp. 2,0 m. Konstrukce klapky umožňuje její použití jako větrací klapka, ZOKT klapka nebo jako kombinace obou variant.

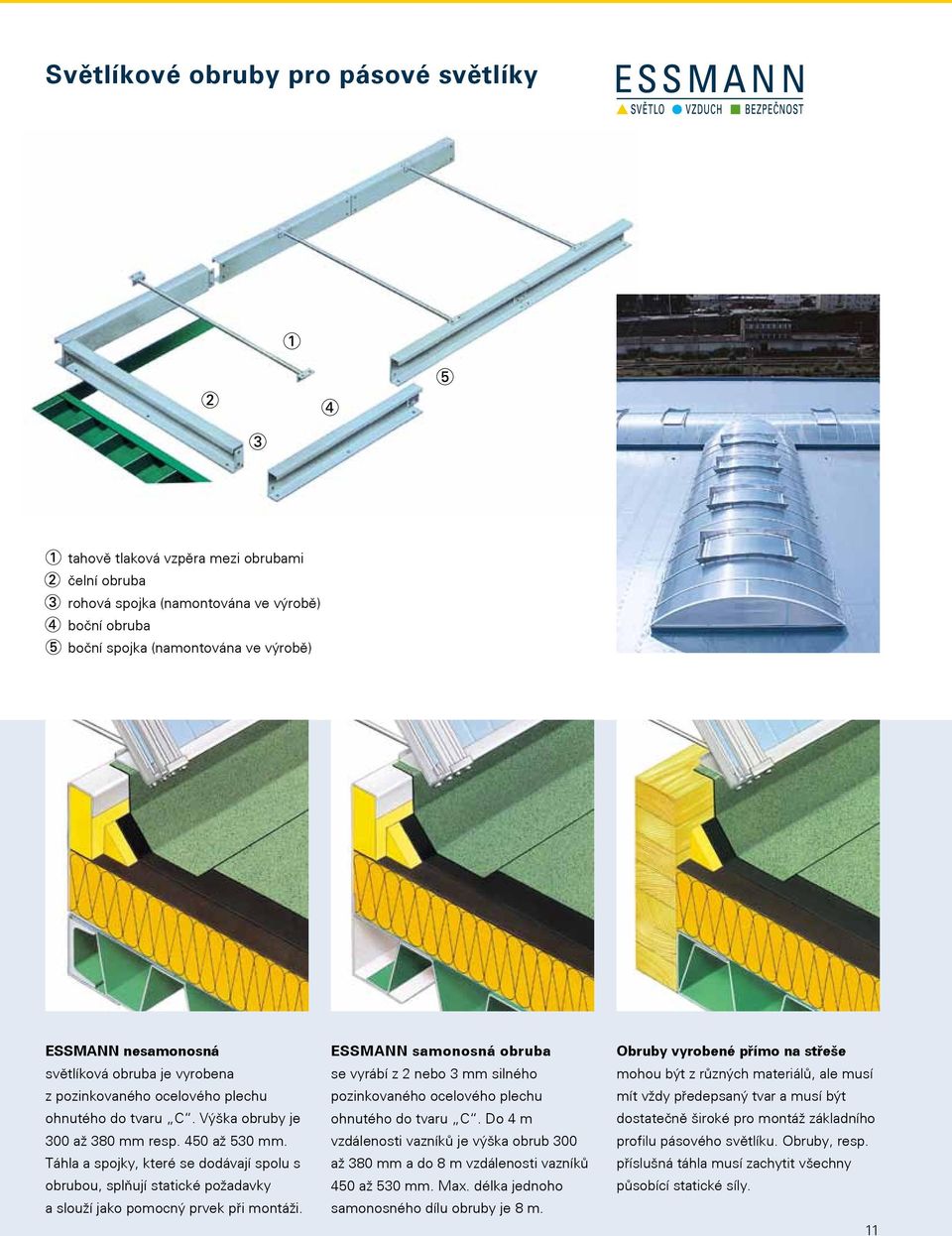

11 Světlíkové obruby pro pásové světlíky tahově tlaková vzpěra mezi obrubami čelní obruba rohová spojka (namontována ve výrobě) boční obruba boční spojka (namontována ve výrobě) ESSMANN nesamonosná světlíková obruba je vyrobena z pozinkovaného ocelového plechu ohnutého do tvaru C. Výška obruby je 300 až 380 mm resp. 450 až 530 mm. Táhla a spojky, které se dodávají spolu s obrubou, splňují statické požadavky a slouží jako pomocný prvek při montáži. ESSMANN samonosná obruba se vyrábí z 2 nebo 3 mm silného pozinkovaného ocelového plechu ohnutého do tvaru C. Do 4 m vzdálenosti vazníků je výška obrub 300 až 380 mm a do 8 m vzdálenosti vazníků 450 až 530 mm. Max. délka jednoho samonosného dílu obruby je 8 m. Obruby vyrobené přímo na střeše mohou být z různých materiálů, ale musí mít vždy předepsaný tvar a musí být dostatečně široké pro montáž základního profilu pásového světlíku. Obruby, resp. příslušná táhla musí zachytit všechny působící statické síly. 11

12 Možnosti firmy ESSMANN v oblasti pásových střešních světlíků ESSMANN sedlový pásový světlík pro novostavby a pro rekonstrukce budov ESSMANN sedlový pásový světlík se sklonem 30 - typ 940/20, nebo 45 - typ 940/21 je konstruován pro montáž na světlíkovou obrubu ESSMANN, nebo na obrubu stávající. Světlíkové výplně lze dodávat pro každou požadovanou šířku světlíku při rozponu od 1 do 5 m a nekonečné délce světlíku. Nosná konstrukce, jejíž příčky jsou uspořádány v rastrovém rozměru (standardně 1060 mm), se skládá z vytlačovaných hliníkových profilů. Standardní výplní sedlových světlíků jsou do rozponu 3 m mléčné (opálové) polykarbonátové komůrkové desky tloušťky 10 mm a od rozponu 3,1 m tloušťky 16 mm. Konstrukce sedlového pásového světlíku se výborně hodí pro montáž ZOKT žaluzií pro zajištění přirozeného odvodu kouře a tepla a denního větrání. Větrací klapka v obloukovém pásovém světlíku pro každodenní větrání je nezbytná pro zajištění příjemného klimatu v místnosti. ZOKT klapka v sedlovém pásovém světlíku slouží pro zajištění přirozeného odvodu kouře a tepla v případě požáru. Může být vybavena také elektrickým otvíračem pro denní větrání a ventilaci. 12

13 Možnosti firmy ESSMANN v oblasti přirozeného větrání a ventilace Pro účinné a ekonomické větrání a ventilaci budov nabízí firma ESSMANN různé možnosti. Kromě kopulových a pásových střešních světlíků lze v závislosti na konstrukčním řešení dodat také větrací žaluzie nebo dvojklapky, které mohou být vybaveny zařízením pro přirozený odvod kouře a tepla a navíc i systémem trvalého větrání za každého počasí. Princip přirozeného, tedy termického odvětrávání vychází z toho, že teplý a vydýchaný vzduch stoupá směrem pod střechu, odkud ho otevřené světlíky, žaluzie nebo dvojklapky odvádějí ven z objektu. Ani při dešti to nemusí být problém, protože výrobky ESSMANN jsou navíc konstruovány pro použití za každého počasí. Za nepříznivého počasí (při dešti) přebírají větrací funkci vnitřní klapky kryté obvodovou manžetou. Otevírání klapek permanentního větrání může být řešeno jak pneumaticky, tak i elektricky (24 V nebo 230 V). Obsluha se řeší pomocí ovládacích tlačítek připojených k rozvaděčům. Kopulové a pásové světlíky ESSMANN i větrací žaluzie nebo dvojklapky se vyrábějí z osvědčených materiálů s dlouhou životností z vytlačovaných hliníkových profilů a polykarbonátových desek, resp. z pozinkovaných nebo nerezových plechů. Všechny další technické detaily najdete na naší internetové stránce Větrací žaluzie ESSMANN (typ LL) Větrací žaluzie ESSMANN (typ LL) se hodí ideálně pro termické (přirozené) větrání a ventilaci, pro přirozený odvod kouře a tepla, jako otvor pro přívod vzduchu ve fasádě i pro přirozené osvětlení interiéru. Přivětrávací žaluzie ESSMANN Jako otvor pro přívod vzduchu ve fasádě Větrací žaluzie ESSMANN V obloukovém pásovém světlíku Větrací žaluzie ESSMANN V sedlovém pásovém světlíku Větrací žaluzie ESSMANN se systémem permanentního větrání (typ ALL) Větrací žaluzie ESSMANN se systémem permanentního větrání byla vyvinuta speciálně pro přirozené větrání a ventilaci a pro odvod zplodin při požáru. Díky svému unikátnímu technickému řešení, které umožňuje větrání i při dešti se osvědčila i v extrémně náročných podmínkách. Větrací žaluzie ESSMANN s permanentním větráním na PVC manžetě kopulového světlíku Větrací žaluzie ESSMANN s trvalým větráním v obloukovém pásovém světlíku Větrací žaluzie ESSMANN s permanentním větráním v sedlovém pásovém světlíku 13

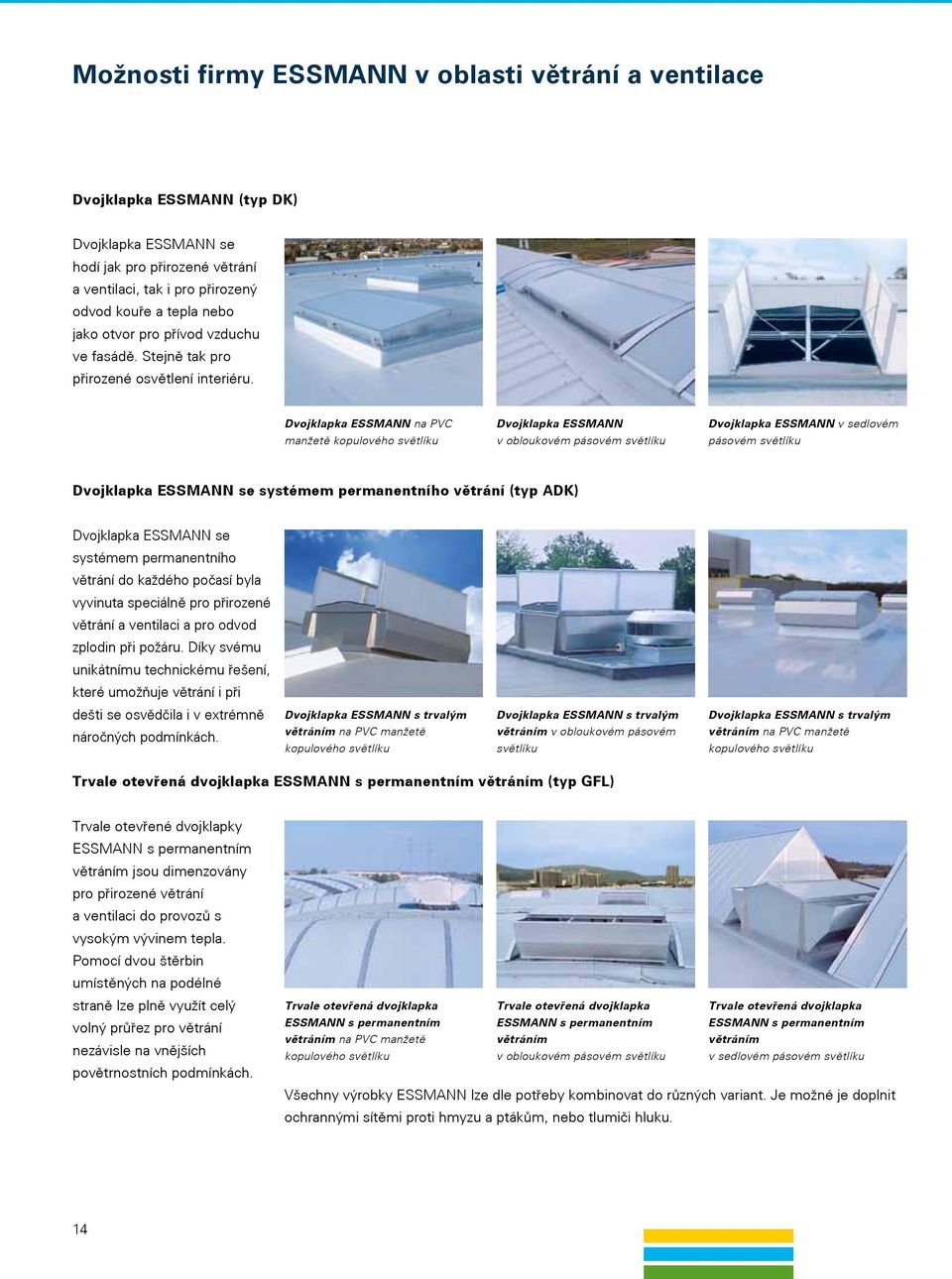

14 Možnosti firmy ESSMANN v oblasti větrání a ventilace Dvojklapka ESSMANN (typ DK) Dvojklapka ESSMANN se hodí jak pro přirozené větrání a ventilaci, tak i pro přirozený odvod kouře a tepla nebo jako otvor pro přívod vzduchu ve fasádě. Stejně tak pro přirozené osvětlení interiéru. Dvojklapka ESSMANN na PVC manžetě kopulového světlíku Dvojklapka ESSMANN v obloukovém pásovém světlíku Dvojklapka ESSMANN v sedlovém pásovém světlíku Dvojklapka ESSMANN se systémem permanentního větrání (typ ADK) Dvojklapka ESSMANN se systémem permanentního větrání do každého počasí byla vyvinuta speciálně pro přirozené větrání a ventilaci a pro odvod zplodin při požáru. Díky svému unikátnímu technickému řešení, které umožňuje větrání i při dešti se osvědčila i v extrémně náročných podmínkách. Dvojklapka ESSMANN s trvalým větráním na PVC manžetě kopulového světlíku Dvojklapka ESSMANN s trvalým větráním v obloukovém pásovém světlíku Dvojklapka ESSMANN s trvalým větráním na PVC manžetě kopulového světlíku Trvale otevřená dvojklapka ESSMANN s permanentním větráním (typ GFL) Trvale otevřené dvojklapky ESSMANN s permanentním větráním jsou dimenzovány pro přirozené větrání a ventilaci do provozů s vysokým vývinem tepla. Pomocí dvou štěrbin umístěných na podélné straně lze plně využít celý volný průřez pro větrání nezávisle na vnějších povětrnostních podmínkách. Trvale otevřená dvojklapka Trvale otevřená dvojklapka Trvale otevřená dvojklapka ESSMANN s permanentním ESSMANN s permanentním ESSMANN s permanentním větráním na PVC manžetě větráním větráním kopulového světlíku v obloukovém pásovém světlíku v sedlovém pásovém světlíku Všechny výrobky ESSMANN lze dle potřeby kombinovat do různých variant. Je možné je doplnit ochrannými sítěmi proti hmyzu a ptákům, nebo tlumiči hluku. 14

15 U vícepodlažních budov s vyššími požadavky na výměnu vzduchu lze často větrání a ventilaci realizovat pouze pomocí ventilátorů. U těchto mechanických systémů pro nucené větrání a ventilaci je obzvlášť důležité přesně zjistit potřebné množství vzduchu. Náklady na spotřebu energie lze snížit na minimum tak, že se přivede a odvede jen tolik vzduchu, kolik je ho skutečně třeba na tom správném místě. Naši odborní poradci provádějí celou řadu měření, na jejichž základě se zpracuje analýza skutečného stavu. Její výsledky tvoří základ pro návrh koncepce využití vzduchu, která bere v úvahu zejména ekonomická hlediska. Ventilátory ESSMANN Ventilátory od firmy Essmann odsávají vydýchaný vzduch s nižším obsahem kyslíku mimo objekt a současně zajišťují přívod čerstvého vzduchu. ESSMANN nabízí velké množství modelů pro osazení do stěn i na střechu. Tyto výrobky se vyznačují i vkusným estetickým řešením. Ventilátory je možné použít i v kombinaci s VZT potrubím, se samočinnými uzavíracími klapkami, s tlumením hluku nebo k zabudování do pásových světlíků. Střešní VZT centrály ESSMANN Střešní VZT centrála ESSMANN umožňuje jako zařízení pro přívod a odvod vzduchu mechanické větrání a ventilaci. Je určena pro montáž na střechu resp. k začlenění do pásových světlíků ESSMANN. Modulární stavebnicová konstrukce umožňuje dodávku zařízení v jakékoliv požadované kombinaci (směšovací komora, filtrační komora, topné registry atd.). Centrály pro venkovní použití lze také dodat v provedení odolném proti povětrnostním podmínkám. VZT zařízení ESSMANN s kovovým potrubím Používají se pro přívod a odvod vzduchu nebo pro nucený odvod kouře a tepla. Jsou vyrobeny ze stabilního pozinkovaného ocelového plechu, hliníku, resp. na přání z nerezové oceli. U firmy ESSMANN je možné objednat i doplňkové komponenty a příslušenství jako jsou kompenzátory, nasávací a výfukové mřížky, požárně odolné nátěry a izolace. Textilní VZT potrubí ESSMANN Ideální pro rovnoměrný a nehlučný rozvod vzduchu bez průvanu. Při výstupní rychlosti vzduchu menší než 0,2 m/s zajišťuje textilní systém pro rozvod vzduchu v interiéru příjemné klima. Další výhody: Nesnadno hořlavý, žádné vytváření vodního kondenzátu a snadné čištění. Pro individuální přizpůsobení lze dodat v různých barevných odstínech. 15

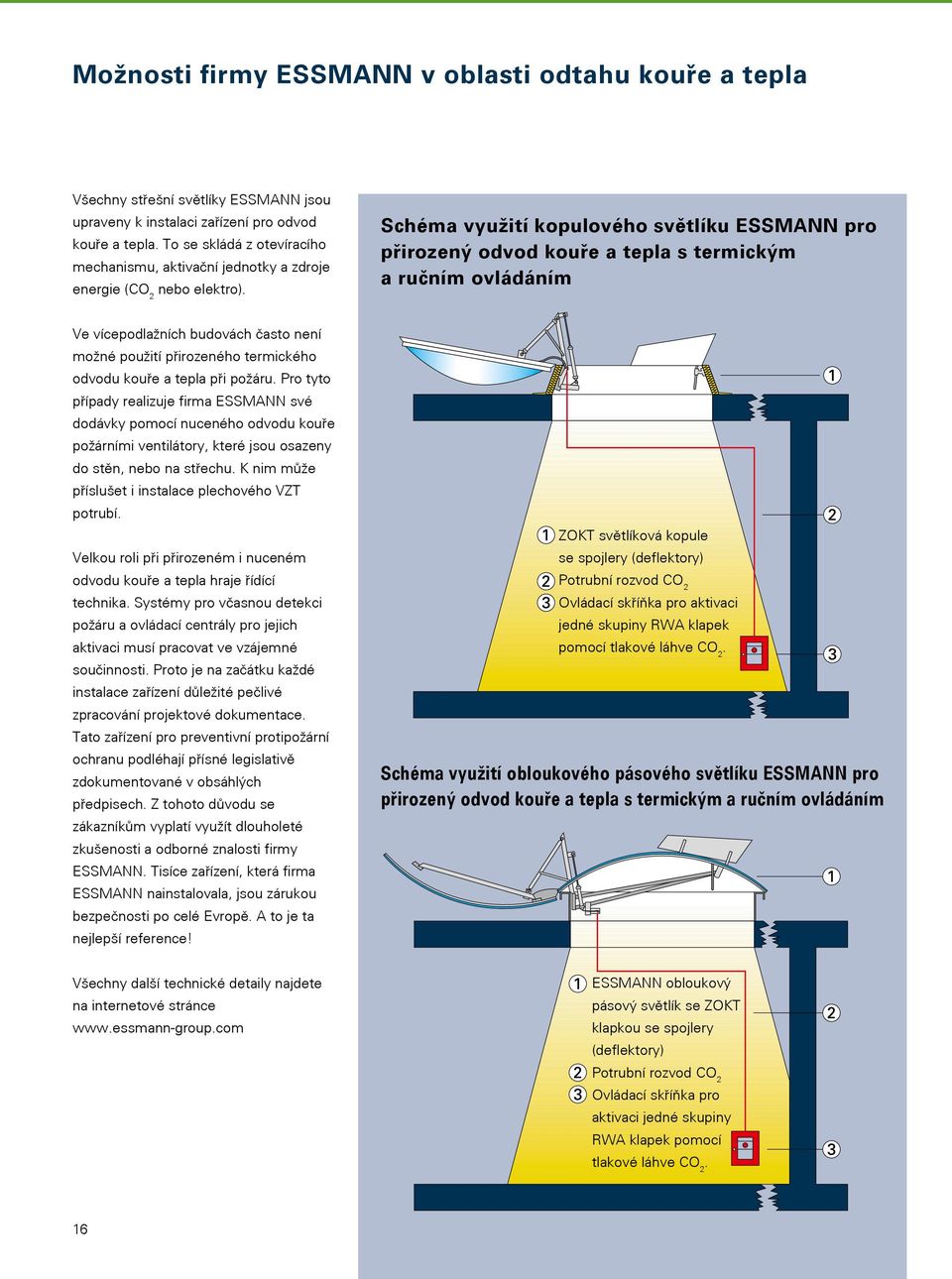

16 Možnosti firmy ESSMANN v oblasti odtahu kouře a tepla Všechny střešní světlíky ESSMANN jsou upraveny k instalaci zařízení pro odvod kouře a tepla. To se skládá z otevíracího mechanismu, aktivační jednotky a zdroje energie (CO 2 nebo elektro). Schéma využití kopulového světlíku ESSMANN pro přirozený odvod kouře a tepla s termickým a ručním ovládáním Ve vícepodlažních budovách často není možné použití přirozeného termického odvodu kouře a tepla při požáru. Pro tyto případy realizuje firma ESSMANN své dodávky pomocí nuceného odvodu kouře požárními ventilátory, které jsou osazeny do stěn, nebo na střechu. K nim může příslušet i instalace plechového VZT potrubí. Velkou roli při přirozeném i nuceném odvodu kouře a tepla hraje řídící technika. Systémy pro včasnou detekci požáru a ovládací centrály pro jejich aktivaci musí pracovat ve vzájemné součinnosti. Proto je na začátku každé instalace zařízení důležité pečlivé zpracování projektové dokumentace. Tato zařízení pro preventivní protipožární ochranu podléhají přísné legislativě zdokumentované v obsáhlých předpisech. Z tohoto důvodu se zákazníkům vyplatí využít dlouholeté zkušenosti a odborné znalosti firmy ESSMANN. Tisíce zařízení, která firma ESSMANN nainstalovala, jsou zárukou bezpečnosti po celé Evropě. A to je ta nejlepší reference! ZOKT světlíková kopule se spojlery (deflektory) Potrubní rozvod CO 2 Ovládací skříňka pro aktivaci jedné skupiny RWA klapek pomocí tlakové láhve CO 2. Schéma využití obloukového pásového světlíku ESSMANN pro přirozený odvod kouře a tepla s termickým a ručním ovládáním Všechny další technické detaily najdete na internetové stránce ESSMANN obloukový pásový světlík se ZOKT klapkou se spojlery (deflektory) Potrubní rozvod CO 2 Ovládací skříňka pro aktivaci jedné skupiny RWA klapek pomocí tlakové láhve CO 2. 16

17 Odvětrání chráněných únikových cest na schodištích pomocí ZOKT ESSMANN ZOKT kopulový světlík pro odvětrání CHÚC na ploché střeše Každé ZOKT ESSMANN obsahuje základní konstrukční prvky jak to určují požadavky na preventivní protipožární ochranu: otvírací mechanismus řídící centrálu aktivační tlačítka a čidla Podle požadavku na provoz objektu jsou k dispozici i další komponenty příslušenství. ZOKT bočních oken pro odvětrání CHÚC ve vnější stěně Nabízí se otázka: Chceme zajistit také přirozenou denní ventilaci? Otázkou je: Má ZOKT poskytovat pouze odvětrání v případě požáru? Nebo se má systém navíc využívat k běžnému provoznímu větrání schodiště? Firma ESSMANN nabízí řešení pro oba případy: ZOKT bodový světlík pro odvětrání CHÚC na šikmé střeše pouze funkce OTEVŘÍT (jednočinný systém): Pneumaticky nebo elektricky aktivované spouštění stlačeným plynem CO 2 funkce OTEVŘÍT i ZAVŘÍT(dvojčinný systém): Elektromotorické spouštění Pro všechny ZOKT klapky v obvodových stěnách i na střechách budov jsou k dispozici příslušné otevírací agregáty. Střešní ventilátor ESSMANN pro odvod kouře s vertikálním odvodem je vhodný pro zplodiny hoření do 600 C/120 min. U teplot do 120 C jej lze použít i pro ventilaci s nepřetržitým provozem. Snadná montáž je umožněna díky různému provedení soklů do každé nosné střešní konstrukce. Může se připojit na potrubní systém nebo může nasávat přímo. Provedení lze zvolit jedno nebo dvou rychlostní, resp. s regulací otáček dle zvoleného režimu větrání. Stěnový ventilátor ESSMANN pro odvod kouře s horizontálním odvodem je vhodný pro zplodiny hoření do 600 C/120 min. U teplot do 80 C jej lze použít i pro ventilaci s nepřetržitým provozem. Provedení lze zvolit jedno nebo dvou rychlostní, resp. s regulací otáček dle zvoleného režimu větrání. Zařízení ESSMANN pro přívod vzduchu. Zařízení ESSMANN pro přívod vzduchu jsou neodmyslitelnou součástí zařízení pro odvod kouře a tepla. Jak pro přirozený, tak i pro nucený. Jinak by neměly ZOKT klapky požadovanou aerodynamickou účinnost. Přívod vzduchu je řešen pomocí klapek nebo žaluzií ve spodním profilu vnějších stěn objektu. 17

18 Možnosti firmy ESSMANN v oblasti odvodnění plochých střech Sortiment firmy ESSMANN obsahuje i osvědčený program střešních vpustí jak pro nové stavby, tak pro rekonstrukce. Ploché střechy jsou z konstrukčního hlediska vystaveny specifickým povětrnostním vlivům. Cílené a efektivní odvodnění prodlužuje výrazně jejich životnost. ESSMANN nabízí pro rozličná konstrukční provedení plochých střech optimální varianty odvodnění. Tělesa střešních vpustí jsou vyrobena z polypropylenu (PP) odolného proti nárazům. Vyrábí se v různých rozměrech DN a jsou odolná i proti vzlínající vodě. Jsou k dispozici i ve variantě s elektrickým vyhříváním o napětí 230 V. Další předností střešních vpustí ESSMANN je snadná montáž a široký sortiment doplňků a příslušenství. Kromě základního odvodnění střech lze realizovat rovněž i kombinované odvodnění balkónů a teras. Všechny další technické podrobnosti najdete na naší internetové stránce Vpusť ESSMANN Classic Kolmé provedení s možností elektro vyhřívání 230 V s nástavcem a manžetou z PVC. Vhodná do zateplených střech z trapézového plechu pro napojení střešních hydroizolačních pásů. Lze ji objednat i v zalomeném provedení. Vpusť ESSMANN se šroubovanou přírubou Kolmé provedení s možností elektrického 230 V vyhřívání s nástavcem na střechy z trapézového plechu pro napojení hydroizolací z bitumenových střešních pásů a štěrkovým záhozem. Lze objednat i v zalomeném provedení. Odvodňovací šachta ESSMANN pro zelené střechy Řešení pro zelené střechy a podzemní garáže: Vtok s mříží z litiny s vysokou životností, těleso je vyrobeno z masivního PUR. Může se zatížit až do hodnoty zátěže jednoho kola 0,5 tuny. Jsou volitelné dva typy. Typ 500 pro vysoké zatížení a typ 365 pro menší zatížení. Sanační vpusť 2 ESSMANN Sanační střešní vpusť 2 se skládá z kolmého základního kusu, který se s pomocí břitového těsnění zapouští do stávající vpusti. Tělesa vpustí, resp. příruby těles vpustí jsou konstruovány tak, aby bylo možné napojit střešní hydroizolační pásy přímo a homogenně. Bezpečnostní přepad ESSMANN Pro nouzové odvodnění plochých střech, např. při stoleté vodě. Přepad se montuje jako doplněk do atiky navíc k vnitřnímu odvodnění střechy. Jedná se přitom o bezpečnostní přepad, který začne fungovat jen tehdy, když jsou stávající odvodňovací systémy zahlcené přívalovým deštěm. ESSMANN chrlič Pro boční odvodnění uzavřených malých střech (např. balkóny, terasy) se v praxi osvědčily chrliče. U tohoto druhu odvodnění se nepoužívá odpadní potrubí. 18

19 Možnosti firmy ESSMANN v oblasti rekonstrukcí stavebních objektů Stále častěji musí řešit architekti, investoři a stavební firmy projekty rekonstrukcí stávajících budov. V této oblasti jsou možnosti firmy ESSMANN opravdu široké. Ať se jedná o jednoduchou výměnu starých nebo poškozených střešních světlíků až po kompletní rekonstrukci střech. Sanační soupravy ESSMANN pro bodové světlíky mohou být individuálně vyrobeny pro všechny typové rozměry a lze je kdykoli doplnit o systém denního větrání. Často se provádějí rekonstrukce starých sedlových pásových světlíků s drátosklem výměnou za polykarbonátové sedlové světlíky ESSMANN až do šířky 6 m v jakékoli požadované délce. Stávající sedlové světlíky lze nahradit také obloukovými pásovými světlíky včetně rekonstrukce stávajících světlíkových obrub vyrobených ze dřeva, oceli nebo betonu. U každé rekonstrukce je důležité: Posouzení proveditelnosti, odstranění statických problémů, zachování typické architektury a realistická srovnávací analýza nákladů a úspor. V minulosti dokázala firma ESSMANN zachránit celou řadu renomovaných objektů v Evropě a na tomto poli si udržuje vedoucí místo na trhu i nadále. Je jedno, zda se jedná o prosté použití sanační soupravy nebo o složitější případy rekonstrukcí. Firma ESSMANN je i zde schopna dodat svým zákazníkům výhodné řešení. Možnosti firmy ESSMANN v oblasti zajištění bezpečnosti a ochrany zdraví pracujících. Jakýkoliv pohyb osob na střechách je i přes veškerou opatrnost a profesní zkušenost často spojen s bezpečnostními riziky. Firma ESSMANN klade už dlouho důraz na bezpečnostní opatření proti pádu osob, které jsou vyžadovány předpisy BOZP. Pásové světlíky ESSMANN mohou být vybaveny stejně jako kopulové světlíky doplňujícími bezpečnostními prvky. K tomuto účelu byl vyvinut multifunkční ochranný systém HDS. Vyrábí se ve formě perforovaného hliníkového plechu pro ochranu před kroupami, propadnutím osob a za účelem snížení účinků slunečního záření. Jeho součástí je také konzola pro ukotvení postroje (PAS). Její montáž je možná přímo do konstrukčních profilů pásových světlíků nebo na manžety bodových světlíků. Firma ESSMANN uspokojuje těmito produkty rostoucí poptávku po ochranných a bezpečnostních prvcích pro práci osob na střechách. HDS PAS PAS HDS Q131 19

20 U firmy ESSMANN je středem pozornosti především sám člověk Zákazníci firmy ESSMANN se musí vždy cítit spokojeně a bezpečně. K tomu přispívá svými profesními zkušenostmi a vědomostmi více než 300 jejích zaměstnanců. Silný je i tým obchodních zástupců a technických poradců. V oblasti vývoje, výroby, montáže, řízení kvality a logistiky pracují ve firmě ESSMANN odborníci, kteří poskytují svým klientům kvalitní zákaznický servis. Typickými službami firmy ESSMANN jsou podrobné analýzy a výpočty i intenzivní technický dohled na realizovaných stavbách. Samozřejmostí je absolutně přesná dodávka materiálu a náhradních dílů, stejně jako komunikace po internetu s klienty, která začíná vypsáním podmínek veřejné soutěže, ale zdaleka nekončí představováním aktuálních vývojových trendů. ESSMANN zajišťuje průběžné vzdělávání vlastních spolupracovníků a současně pořádá i semináře pro zákazníky. 20

21 ESSMANN ve zkratce: Vývoj, projektování a výroba systémů pro přirozené osvětlení, větrání, ventilaci a přirozený i nucený odvod kouře a tepla. Přední evropská firma z oblasti staveb moderních a bezpečných průmyslových, obchodních a administrativních budov. Vývoj, projektování a výroba elektropohonů, elektronických komponentů a sestav pro řízení a kontrolu ZOKT a větracích zařízení ve střeše a na fasádě. Montáž a údržba zařízení k prosvětlení, větrání, ventilaci a přirozený i nucený odvod kouře a tepla. Specialista pro kompletní zabezpečení osob na plochých střechách proti jejich pádu a propadnutí. Vývoj, projektování, výroba a prodej odvodňovacích systémů pro ploché střechy. Dodávka kvalitních výrobků zaručujících zcela vodotěsnou střechu s vysokým uživatelským komfortem při jejich montáži a užití. Přibližně 100 terénních obchodních zástupců po celé Evropě zajišťuje na nejvyšší úrovni odborné poradenství a péči o zákazníka. Více než 200 obchodních partnerů po celé Evropě. Uznávaný kvalitní servis s krátkými dodacími lhůtami a vysokou spolehlivostí. Vynikající postoj ve vztahu k inovaci, kompetence při poradenství, serióznost a spolehlivost. Poradenství architektům, investorům, obchodníkům se střešními materiály, dodavatelům střešních plášťů, generálním dodavatelům staveb... a také Vám. 21

22 Přehled spektra výrobků skupiny ESSMANN GROUP Bezpečnostní konzola pro ukotvení proti pádu osob Velkokapacitní ventilační k Pásový obloukový světlík typ 940/10 HDS kryt pro pásové světlíky (ochrana proti propadnutí osob a proti krupobití) Dvojklapka pro odvod kouře a tepla a pro permanentní větrání za každého počasí Zařízení pro nucenou výměnu vzduchu (VZT jednotka) ZOKT klapka v pásovém obloukovém světlíku Automatický kouřový hlásič Střešní ventilátor pro odvod kouře Textilní VZT potrubí Nástěnný ventilátor Vnitřní termostat Potrubí pro odvod kouře s nasávací mřížkou Tablo dálkového ovládání Požární tlačítko EPS Výstražná siréna Alarmová skříň aktivace ZOKT pomocí CO 2 ručně s připojením na EPS Větrací tlačítko otevřít-zavřít Řídící a ovládací skříň 22
