1 Projekční a montážní podklady Suchý systém podlahového vytápění KB 12 03/2012

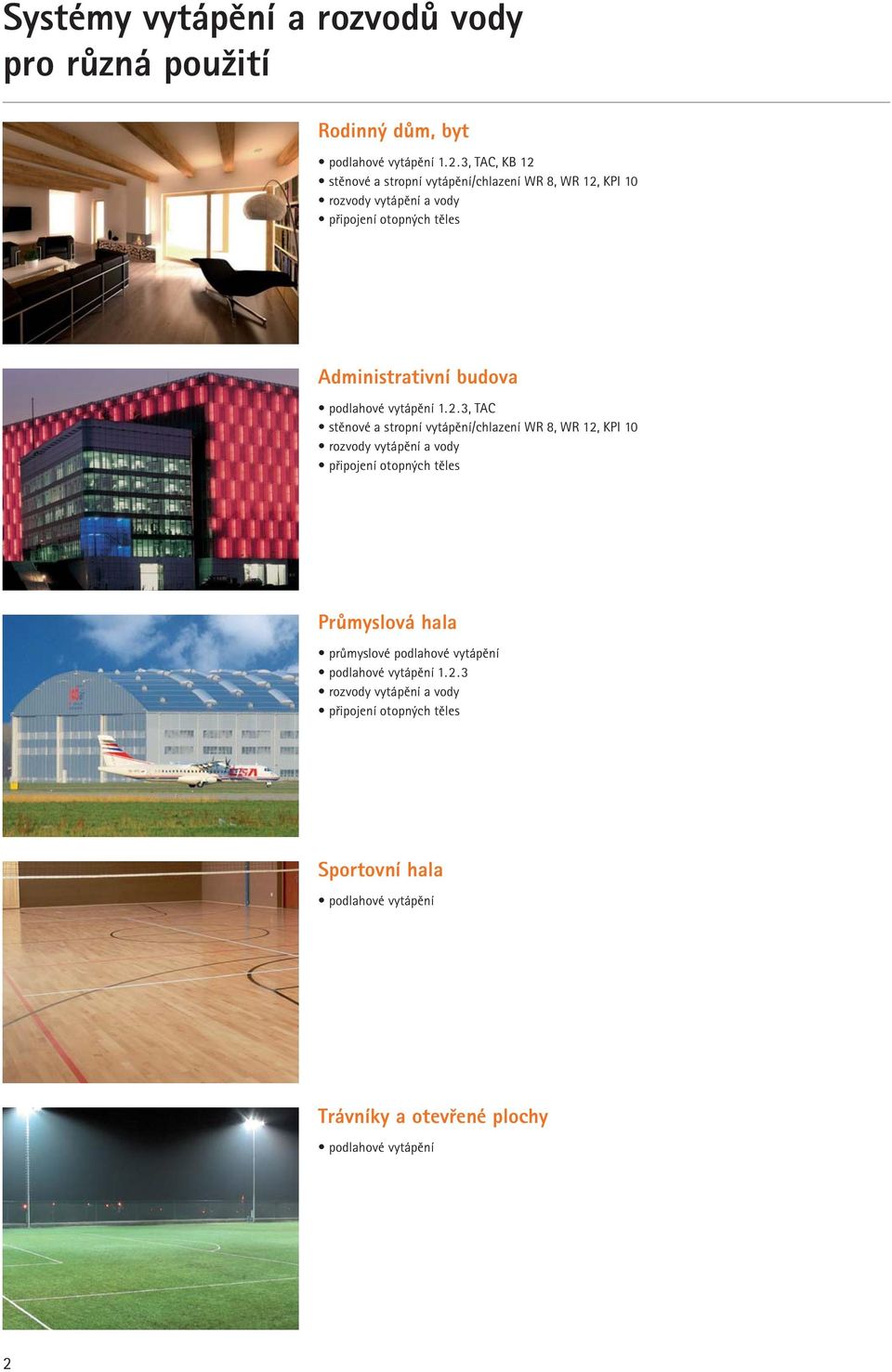

2 Systémy vytápění a rozvodů vody pro různá použití Rodinný dům, byt podlahové vytápění 1.2.3, TAC, KB 12 stěnové a stropní vytápění/chlazení WR 8, WR 12, KPI 10 rozvody vytápění a vody připojení otopných těles Administrativní budova podlahové vytápění 1.2.3, TAC stěnové a stropní vytápění/chlazení WR 8, WR 12, KPI 10 rozvody vytápění a vody připojení otopných těles Průmyslová hala průmyslové podlahové vytápění podlahové vytápění rozvody vytápění a vody připojení otopných těles Sportovní hala podlahové vytápění Trávníky a otevřené plochy podlahové vytápění 2

3 Obsah Suchý systém podlahového vytápění KB 12 4 Suché podlahové vytápění s polybutenovou trubkou gabotherm hetta 12 x 1,3 mm 4 Komponenty systému 4 Vlastnosti systému 4 Údaje o výkonu 4 Pokyny pro projektování 4 Technické údaje polybutenová trubka gabotherm hetta 12 x 1,3 mm 4 Systémové zobrazení suchého systému podlahového vytápění KB 12 5 Skladby podlahy s podlahovým vytápěním KB 12 6 Nejmenší skladby podlahy 6 Skladby podlahy pro bytové dělící stropy 7 Další příklady skladeb podlahy 8 Podklady pro dimenzování suchého systému podlahového vytápění KB 12 9 Maximální délka otopného okruhu 9 Dilatační spáry 9 Teplota na povrchu podlahy 9 Teploty otopné vody 9 Odpor kladený vedení tepla podlahovou krytinou, podlahové krytiny R λ, Β 9 Užitečné zatížení KB 12 9 Zjištění vytápěcího výkonu KB 12 9 Využitelný rozdíl teplot Δϑ Η 9 Tabulka pro stanovení teploty otopné vody 9 Grafy hustoty tepelného toku 10 Příklad dimenzování s výpisem materiálu 11 Předběžné projektování 11 Údaje pro projektování, příklad 11 Tabulka pro zjištění množství čelních a základních desek pro podlahové vytápění 12 Postup výpočtu 13 Údaje pro pokládání/výpočet množství 13 Stručné pokyny pro ukládání podlahového vytápění KB Spotřeba materiálu na 1 m 2 14 Komponenty systému KB Graf tlakových ztrát, polybutenová trubka 12 x 1,3 mm 17 3

4 Suché podlahové vytápění s polybutenovou trubkou gabotherm hetta 12 x 1,3 mm Charakteristika Podlahové vytápění KB 12 je systém podlahového vytápění, který se používá jako tzv. suchý systém. Systém je vhodný pro nízkou podlahovou skladbu, která se vyskytuje např. ve starých budovách, u rekonstrukcí, nebo v prostorech, kde není povolené zatížení betonovým potěrem. Systém umožňuje přímou pokládku dlažby (bez vložené fermacellové desky) na desku podlahového vytápění. Komponenty systému vyfrézovaná deska podlahového vytápění KB 12 ze sádrovláknitého materiálu, tloušťka desky sádrovláknitá vyrovnávací deska na zakrytí zbylých nevytápěných ploch polybutenové trubky gabotherm hetta 12 x 1,3 mm s kyslíkovou bariérou sádrovláknitá montážní deska (mimo instalaci) o síle 10 mm (v případě potřeby jako krycí vrstva) nosná deska z tvrdé pěny (mimo instalaci) o různé tloušťce (jako podkladová konstrukce) Vlastnosti systému minimální výška skladby podlahy v bytové výstavbě od 30 mm možnost přímého pokládání dlažby na desku podlahového vytápění přípustné užitečné zatížení 200 kg/m 2 při uvedených skladbách podlahy pro obytné a kancelářské místnosti, chodby a podkrovní nástavby Údaje o výkonu předávání tepla v rozsahu cca 75 až 85 W/m 2 v závislosti na podlahové krytině a střední teplotě otopné vody Pokyny pro projektování rozteč uložení trubek 100 mm max. délka otopného okruhu 80 m, popř. max. plocha otopného okruhu 8 m 2 max. teplota otopné vody 50 C přímé připojení připojovacího potrubí k rozdělovači alternativní možnost připojení k omezovači teploty vratné vody Technické údaje polybutenová trubka gabotherm hetta 12 x 1,3 mm v souladu s normou DIN 4726 jsou opatřeny kyslíkovou bariérou splňují požadavky normy EN , což je zárukou vysoké spolehlivosti po celou dobu provozu, která daleko překračuje 50 roků jsou zpracovatelné i při nízkých teplotách umožňují minimální poloměr ohybu 75 mm vyznačují se vysokou chemickou odolností mají malou roztažnost při tepelném zatížení, a jsou proto velmi vhodné k použití u svěrných, lisovaných a násuvných spojů vzhledem k malému E-modulu jsou velmi pružné Materiál trubky polybuten Specifická tepelná vodivost 0,23 W/mK Rozměr trubky 12 x 1,3 mm Koeficient délkové roztažnosti 1,3 x /K Vnější průměr 12 mm Hustota 0,92 g/cm 3 Vnitřní průměr 9,4 mm Drsnost potrubí 0,007 mm Max. provozní tlak 8 bar * Barva trubky oranžová Max. provozní teplota 90 C * Kyslíková bariéra podle DIN 4726 Min. poloměr ohýbání 75 mm Třída stavebního materiálu B2 podle DIN 4102 Objem vody 0,0694 l/m * uvedené podmínky nemohou platit současně Polybuten nejvhodnější materiál pro podlahové vytápění Všechny trubky gabotherm hetta odpovídají normě DIN 4726 a prošly nezávislou kontrolou. V souladu s normou EN jsou nové PB trubky určeny pro použití v systémech podlahového vytápění a připojení otopných těles nejsou určeny pro rozvody pitné vody. Vlivem namáhání v tlaku mají všechny plasty sklon k tečení (uhýbání). Takové chování je speciálně u polybutenových trubek nepatrné, a proto jsou pro polybutenové trubky nejvhodnější svěrné a lisované spoje. V souladu s normou DIN 4726 smí mezní hodnota prostupu kyslíku trubkami s kyslíkovou bariérou činit max. 0,1 g/m 3. Prostup pouze 0,0014 g/m 3 u trubek gabotherm hetta je pouze zlomkem požadované mezní hodnoty. Takto je dosaženo maximální provozní bezpečnosti a zcela vyloučeno nebezpečí koroze. 4

5 Systémové zobrazení suchého systému podlahového vytápění KB 12 parkety laminát dlažba dlažba na flexibilním lepidle s vyztužením deska KB 12 koberec sádrovláknitá deska izolační tvrdá pěna nosná základová konstrukce polybutenová trubka gabotherm hetta 12 x 1,3 mm Zadání: nosný, rovný podklad U všech konstrukcí podlahového vytápění KB 12 musí být dodrženy tolerance rovinnosti podle dále uvedené tabulky (řádek 3) z DIN 18202: Řádek Povrch Rozměry jako mezní hodnoty v mm při vzdálenostech bodů měření v m 0,1 m 1 m 4 m 10 m 15 m 1 Nedokončené vrchní strany stropů, podkladového betonu a podkladových podlah. 10 mm 15 mm 20 mm 25 mm 30 mm 2 Nedokončené vrchní strany stropů, podkladového betonu a podkladových podlah se zvýšenými požadavky, např. určené pro plovoucí podlahy, průmyslové podlahy, dlažby, spojené potěry. Hotové plochy pro vedlejší využití např. ve skladových prostorech, sklepích. 10 mm 15 mm 20 mm 25 mm 30 mm 3 Podlahy s hotovými povrchy, např. potěry jako užitkové potěry, potěry určené pro podlahové krytiny, dlažby, stěrkové a lepené krytiny. 10 mm 15 mm 20 mm 25 mm 30 mm 4 Podlahy s hotovými povrchy se zvýšenými požadavky, např. se samonivelačními tmely. 10 mm 15 mm 20 mm 25 mm 30 mm 5 Nehotové stěny a spodní strany syrových stropů. 10 mm 15 mm 20 mm 25 mm 30 mm 6 Stěny s hotovými plochami a spodní strany stropů, např. omítnuté stěny, obklady stěn, zavěšené stropy. 10 mm 15 mm 20 mm 25 mm 30 mm 7 Jako řádek 6, ale se zvýšenými požadavky. 10 mm 15 mm 20 mm 25 mm 30 mm 5

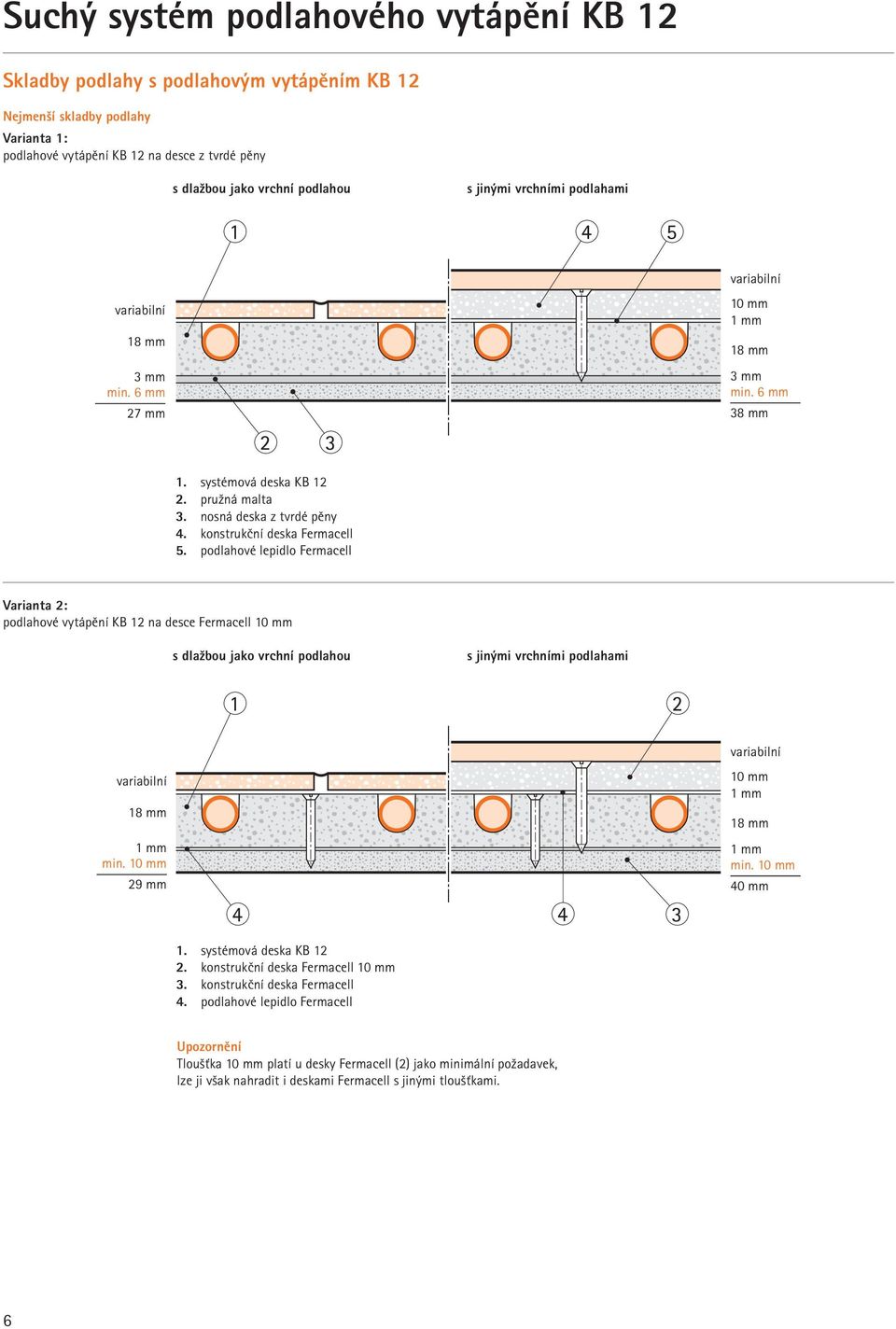

6 Skladby podlahy s podlahovým vytápěním KB 12 Nejmenší skladby podlahy Varianta 1: podlahové vytápění KB 12 na desce z tvrdé pěny s dlažbou jako vrchní podlahou s jinými vrchními podlahami 3 mm min. 6 mm 27 mm 10 mm 1 mm 3 mm min. 6 mm 38 mm 1. systémová deska KB pružná malta 3. nosná deska z tvrdé pěny 4. konstrukční deska Fermacell 5. podlahové lepidlo Fermacell Varianta 2: podlahové vytápění KB 12 na desce Fermacell 10 mm s dlažbou jako vrchní podlahou s jinými vrchními podlahami 1 mm min. 10 mm 29 mm 10 mm 1 mm 1 mm min. 10 mm 40 mm 1. systémová deska KB konstrukční deska Fermacell 10 mm 3. konstrukční deska Fermacell 4. podlahové lepidlo Fermacell Upozornění Tloušťka 10 mm platí u desky Fermacell (2) jako minimální požadavek, lze ji však nahradit i deskami Fermacell s jinými tloušťkami. 6

7 Skladby podlahy s podlahovým vytápěním KB 12 Skladby podlahy pro bytové dělící stropy Varianta 1: podle EnEV 02/2002 a DIN EN v případech, kdy se pod stropem nachází vytápěná místnost R λb = 0,75 m 2 K/W s dlažbou jako vrchní podlahou s jinými vrchními podlahami 3 mm 10 mm 1 mm 3 mm 30 mm 30 mm 51 mm 62 mm 1. systémová deska KB pružná malta 3. konstrukční deska Fermacell 4. podlahové lepidlo Fermacell 5. deska z tvrdé pěny Varianta 2: podle EnEV 02/2002 a DIN EN v případech, kdy se pod stropem nachází vytápěná místnost R λb = 0,75 m 2 K/W s dlažbou jako vrchní podlahou s jinými vrchními podlahami 1 mm 10 mm 10 mm 1 mm 1 mm 10 mm 30 mm 30 mm 59 mm 70 mm 1. systémová deska KB konstrukční deska Fermacell 3. konstrukční deska Fermacell 4. podlahové lepidlo Fermacell 5. polystyren EPS 100 Upozornění Tloušťka EPS 100 smí být maximálně 30 mm, EPS T není přípustná! 7

8 Další příklady skladeb podlahy Strop nad nevytápěnou místností nebo nad půdou podle EnEV 02/2002 a DIN EN , u místnosti vytápěné v časových intervalech R λb = 1,25 m 2 K/W (v případě, kdy je úroveň spodní vody 5 m, strop se nachází nad půdou, měla by se tepelná izolace zvýšit) s dlažbou jako vrchní podlahou s jinými vrchními podlahami 3 mm 10 mm 1 mm 3 mm 50 mm 50 mm 71 mm 82 mm 1. systémová deska KB pružná malta 3. konstrukční deska Fermacell 4. nosná deska z tvrdé pěny Strop vystavený venkovnímu vzduchu podle EnEV 02/2002 a DIN EN , projektovaná teplota -5 C > Td -15 R λb = 2,0 m 2 K/W s dlažbou jako vrchní podlahou s jinými vrchními podlahami 10 mm 10 mm 1 mm 10 mm 51 mm 51 mm 82 mm 93 mm 1. systémová deska KB pružná malta 3. konstrukční deska Fermacell 4. nosná deska z tvrdé pěny 4. izolace XPS 8

9 Podklady pro dimenzování suchého systému podlahového vytápění KB 12 Maximální délka otopného okruhu Maximální délka otopného okruhu včetně připojovacích potrubí činí 80 m, což odpovídá, v závislosti na příslušné délce připojovacího potrubí, ploše cca 8 m 2. Dilatační spáry Stěnové otopné okruhy mají být dle možnosti dimenzovány tak, aby nebylo zapotřebí z důvodu nízké skladby podlahy protínat dilatační spáry. Vytváření dilatačních spár je popsáno v samostatném návodu pro pokládání. Teplota na povrchu podlahy Ze zdravotních a fyziologických důvodů by měly být dodrženy dále uvedené maximální teploty povrchu podlahy podle DIN EN 1264: společenské prostory 29 C koupelny 33 C okrajové zóny 35 C Tepelný odpor podlahové krytiny R λb Hustota tepelného toku je závislá kromě jiného na rozdílných odporech, jež vedení tepla kladou podlahové krytiny. Odhadem lze předpokládat následující hodnoty tepelného odporu: dlažba/dlažební kryt parkety, laminát koberec, průměr koberec, tlustý Užitečné zatížení KB 12 R λb = 0,000 m 2 K/W R λb = 0,050 m 2 K/W R λb = 0,100 m 2 K/W R λb = 0,150 m 2 K/W Přípustné užitečné zatížení dosahuje u výše uvedených skladeb podlahy: 2,0 kn/m 2 pro obytné místnosti, kanceláře, chodby a rozšiřování podkroví. Teplota otopné vody Maximální teplota otopné vody je 50 C. Jako výchozí je možno uvažovat teplotní spád cca 5 K. Zjištění topného výkonu KB 12 Využitelný rozdíl teplot Δ ϑh Využitelný rozdíl teplot slouží k stanovení hustoty tepelného toku a lze jej odhadnout následujícím způsobem: Δ ϑ H = (ϑ V +ϑ R ) /2 ϑ i ϑ V = teplota na přívodu ϑ R = teplota vratné vody vytápění ϑ i = teplota v místnosti podle DIN 4701 (obytné místnosti 20 C nebo koupelna 24 C) Tabulka pro stanovení teploty otopné vody Střední teplota vody v C při různých podlahách a teplota v místnosti potřebný přímé obložení dlažba na 10 mm parkety/laminát koberec, střední, koberec, tlustý, vytápěcí výkon dlažbou desce Fermacell na 10 mm desce na 10 mm desce na 10 mm desce Fermacell Fermacell Fermacell teplota v místnosti 20 C 24 C 20 C 24 C 20 C 24 C 20 C 24 C 20 C 24 C 20 W/m 2 24,0 28,0 24,0 28,0 25,5 29,5 26,5 30,5 27,5 32,0 25 W/m 2 25,5 29,5 25,5 29,5 26,5 30,5 27,5 31,5 28,5 32,5 30 W/m 2 26,5 30,5 26,5 30,5 27,5 31,5 29,0 33,0 31,0 35,0 35 W/m 2 27,5 31,5 27,5 31,5 29,0 33,0 31,5 35,5 33,0 37,0 40 W/m 2 28,5 32,5 28,5 32,5 31,0 35,0 32,5 36,5 34,5 38,5 45 W/m 2 29,5 33,5 29,5 33,5 32,0 36,0 34,0 37,0 36,5 40,5 50 W/m 2 31,0 35,0 31,0 35,0 33,5 37,5 36,0 40,0 38,5 42,5 55 W/m 2 32,0 36,0 32,0 36,0 34,5 38,5 37,0 41,0 40,0 44,0 60 W/m 2 32,5 36,5 32,5 36,5 36,5 40,5 38,5 42,5 42,0 46,0 65 W/m 2 34,0 38,0 34,0 38,0 37,5 41,5 41,0 45,0 43,5 47,5 70 W/m 2 35,0 39,0 35,0 39,0 38,5 42,5 42,0 46,0 46,5 50,5 75 W/m 2 36,5 40,5 36,5 40,5 40,0 44,0 43,5 47,5 48,0 52,0 80 W/m2 37,5 41,5 37,5 41,5 41,5 45,5 45,0 51,0 49,0 53,0 85 W/m 2 38,0 42,0 38,0 42,0 42,5 46,5 46,5 50,5 51,0 55,0 90 W/m 2 39,0 43,0 39,0 43,0 43,5 47,5 48,0 52,0 52,5 56,5 95 W/m 2 40,0 44,0 40,0 44,0 45,0 49,0 49,5 53,5 54,5 57,5 100 W/m 2 41,5 45,5 41,5 45,5 46,5 50,5 51,5 55,5 56,5 60,5 105 W/m 2 42,5 46,5 42,5 46,5 48,0 52,0 52,5 56,5 58,5 62,5 110 W/m 2 43,5 47,5 43,5 47,5 49,0 53,0 54,0 60,0 60,5 64,5 115 W/m 2 44,5 48,5 44,5 48,5 51,0 55,0 56,5 60,5 62,5 64,5 120 W/m 2 46,0 50,0 46,0 50,0 52,0 56,0 57,5 61,5 63,5 67,5 Pozor: Barevně je odlišena teplota povrchu vyšší než 29 C popř. 33 C (pro koupelny). 9

10 Grafy hustoty tepelného toku Z následujícího grafu lze po zjištění využitelného rozdílu teplot zjistit specifický vytápěcí výkon ve W/m 2 u různých podlahových krytin. Příklad čtení grafu 1. vypočítat potřebný vytápěcí výkon na m 2 q = např. 80 W/m 2 2. zjistit z grafu hodnotu využitelného rozdílu teplot u konkrétní podlahové krytiny např. u přímo položené dlažby = 17,5 K 3. teplota v místnosti + využitelný rozdíl teplot = střední teplota otopného media např. 20 C + 17,5 C = 37,5 C (střední teplota otopné vody) Hustota tepelného toku pro podlahové vytápění KB 12, rozteč trubek 100 mm u ch podlahových krytin na konstrukční desce Fermacell 10 mm R λb = 0,0 R λb = 0,05 R λb = 0,1 R λb = 0,15 dlažba parkety/ koberec koberec laminát střední tlustý s jinými vrchními podlahami hustota tepelného toku q (W/m 2 ) mezní křivka ϑ Fmax - ϑ 1 = 9 K využitelný rozdíl teplot Δ ϑ H Hustota tepelného toku pro podlahové vytápění KB 12, rozteč trubek 100 mm u přímo položené dlažby (minimální skladba podlahy) m R λb = 0,0 přímo položená dlažba s dlažbou jako vrchní podlahou hustota tepelného toku q (W/m 2 ) mezní křivka ϑ Fmax - ϑ 1 = 9 K 10 využitelný rozdíl teplot Δ ϑ H

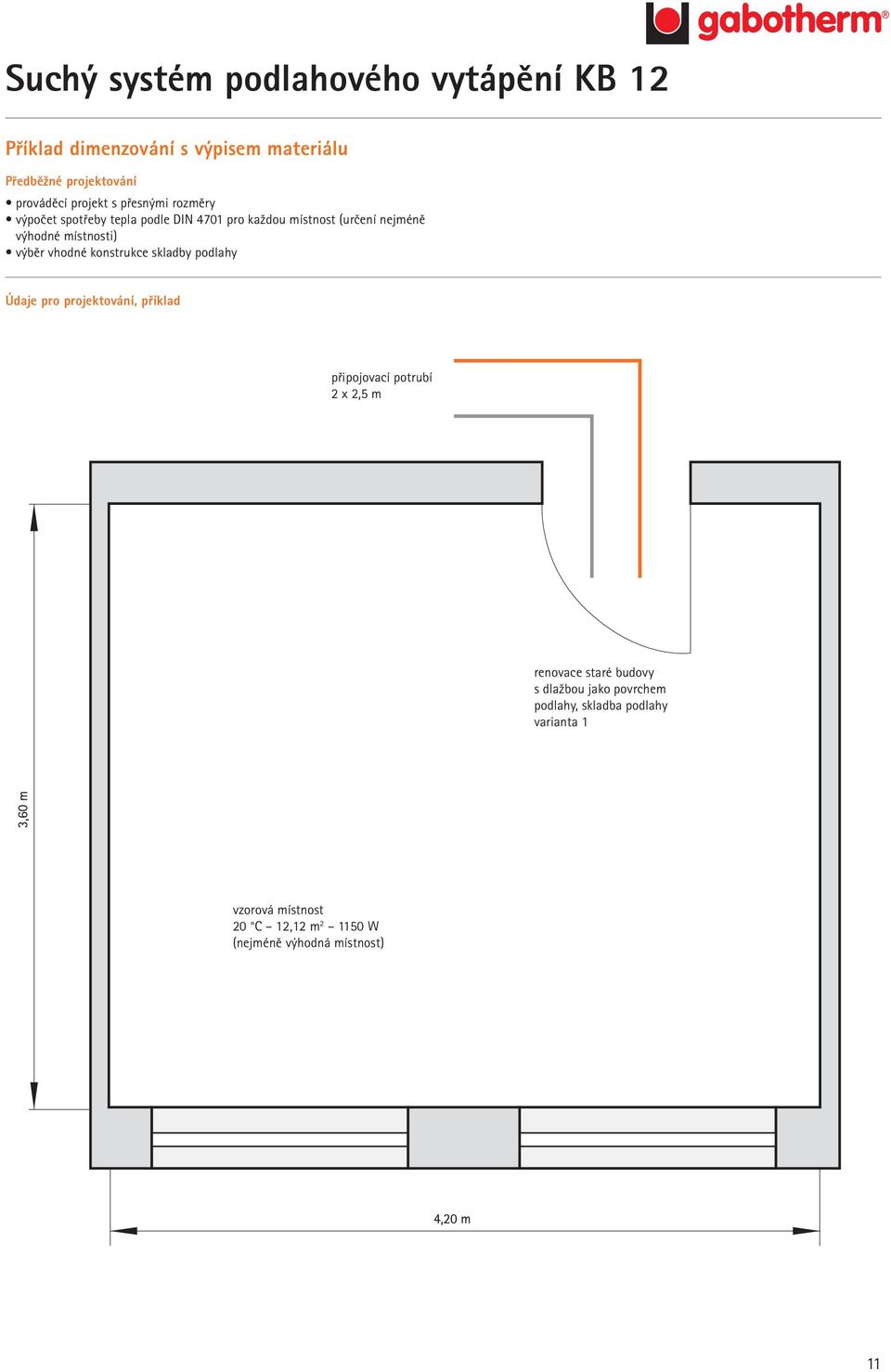

11 Příklad dimenzování s výpisem materiálu Předběžné projektování prováděcí projekt s přesnými rozměry výpočet spotřeby tepla podle DIN 4701 pro každou místnost (určení nejméně výhodné místnosti) výběr vhodné konstrukce skladby podlahy Údaje pro projektování, příklad připojovací potrubí 2 x 2,5 m renovace staré budovy s dlažbou jako povrchem podlahy, skladba podlahy varianta 1 vzorová místnost 20 C 12,12 m W (nejméně výhodná místnost) 11

12 Tabulka pro zjištění množství čelních a základních desek pro podlahové vytápění KB 12 hloubka místnosti šířka místnosti V závislosti na počtu otopných okruhů = VO šířce místnosti = ŠM hloubce místnosti = HM zbytková hloubka místnosti (ZHM) = hloubka místnosti (HM) hloubka čelní desky (HČ) počet čelních desek pro podlahové vytápění KB 12 šířka místnosti (ŠM) do m VO 0,31 0,62 0,93 1,24 1,55 1,86 2,17 2,48 2,79 3,1 3,41 3,72 4,03 4,34 4,65 4,96 5,27 5,58 5,89 6,20 6,51 6,82 7,13 7,44 rady HČ , , , , , , , , ,86 ZHM počet základních desek pro podlahové vytápění KB 12 až 1,0 m až 1,5 m až 2,0 m až 2,5 m až 3,0 m až 3,5 m až 4,0 m až 4,5 m až 5,0 m až 5,5 m až 6,0 m až 6,5 m až 7,0 m až 7,5 m

13 Postup výpočtu 1) Zjištění potřebného specifického vytápěcího výkonu KB 12 Potřeba tepla/plocha podlahy, která je k dispozici = specifická potřeba tepla > 1150 W/15,12 m 2 = 76 W/m 2 (nejméně výhodná místnost) 2) Stanovení teploty otopného media v závislosti na specifické potřebě tepla pro nejméně výhodnou místnost a. Specifická potřeba tepla (W/m 2 ) se stanovuje na základě grafu výkonu a využitelného rozdílu teplot podlahové krytiny v C. b. Maximální teplota otopné vody je 50 C. c. Doporučený teplotní spád je 5 K. V případě 80 W/m 2 a dlažby vychází podle grafu na str. 10 u minimální skladby podlahy (přímé obložení dlažbou) konstrukce KB 12 následující výsledek: > Využitelný rozdíl teplot = 18 C (zjištěno podle grafu) > Výpočet teploty otopné a vratné vody ze střední teploty otopného media = využitelný rozdíl teplot + teplota v místnosti = 18 C + 20 C = 38 C > Teplota otopné vody = cca 40 C, teplota vratné vody cca 35 C > Zadání, podle něhož je maximální teplota otopné vody 50 C, bylo splněno. Údaje pro pokládání/výpočet množství 3) Stanovení směru pokládání potrubí (pokud možno kolmo k stěně, po které do místnosti vstupuje přívodní potrubí otopné vody, tzn. směr pokládání shora dolů) 4) Vypočítejte plochu, kterou je možno pokrýt šířka x hloubka plocha, kterou není možné pokrýt > 4,2 m x 3,6 m 0,00 m 2 = 15,12 m 2 5) Vypočítejte délku celkového připojovacího potrubí > 2 x 5 m = 10 m 6) Vypočítejte délku potrubí v místnosti plocha, kterou je možno pokrýt v m 2 x 10 m/m 2 = délka trubky v místnosti > 15,12 m 2 x 10 m/m 2 = 151,2 m 7) Stanovte délku otopného okruhu/počet otopných okruhů a. Maximální délka potrubí = 80 m b. 80 m připojovací potrubí x 2 = dovolená délka otopného okruhu > 80 m 10 m = 70 m c. Délka trubky v místnosti/délka otopného okruhu = počet otopných okruhů > 151,2/70 m = 2,16 d. Počet otopných okruhů zaokrouhlete na následující celé číslo > 2,16 dává 3 otopné okruhy 8) Stanovení objemu čelních a základních desek podle tabulky na str. 12 Je dáno: počet otopných okruhů = 3 šířka místnosti ŠM = 4,20 m z tabulky: > počet čelních desek = 14 kusů Je dáno: hloubka místnosti HM = 3,60 m z tabulky: > hloubka čelní desky HČ = 0,62 Vypočítá se: zbytková hloubka místnosti ZHM = HM HČ = 3,60 0,62 = 2,98 m z tabulky: > počet základních desek = 21 kusů připojovací potrubí 2 x 5 m e. V případě potřeby zkontrolujte tlakovou ztrátu na jeden otopný okruh. otopný okruh 1 otopný okruh 2 otopný okruh 3 13

14 Stručné pokyny pro ukládání podlahového vytápění KB 12 Obecný základ Směr pokládání trubek kolmo k stěně, po které potrubí vstupují. Upevnění okrajového izolačního pásu na všechny svislé konstrukční části. Položení nosné desky z tvrdé pěny a popř. i přídavné izolace. Přilepení desek KB 12 na nosné desky z tvrdé pěny pomocí pružné malty (žádné křížové spáry, posunutí spár o cca 20 cm). Pokládání trubek gabotherm hetta 12 x 1,3 mm (do meandrů). V případě jiných podlahových krytin Položení montážní desky 150 x 100 cm napříč ke směru pokládání trubek v tažené vazbě (bez křížových spár, posunutí spár o cca 20 cm). Zalepení pomocí desky KB 12 podlahovým lepidlem a navíc upevnění pomocí šroubů. Položení podlahové krytiny podle pokynů výrobce. V případě dlažby Celoplošné vystěrkování vodících drážek pro trubky pružnou maltou včetně zapracování sklotextilní síťky. Vytvrzování stěrky. Položení dlažby s použitím pružné malty. Spotřeba materiálu na 1 m 2 Obj. číslo Komponent Množství Jednotka KB 12 systémová deska se 2 oblouky 0,4 ks KB 12 systémová deska 1 ks KB 12 deska přívodu 0,8 ks 12748H trubka HR-PB hetta DD m dilatační pás 1 m Obj. číslo Dodávka stavby Množství Jednotka podlahové lepidlo R 145 0,14 kg vruty 20 ks podkladní sádrovláknitá deska min. 10 mm 1 m 2 Poznámka: tato specifikace je na 2 vrstvy, tj. na podkladní sádrovláknitou desku a topnou desku s drážkami. Pokud bude topná vrstva zaklopena ještě další sádrovláknitou deskou, je nutno prvky (viz dodávka stavby) specifikovat ještě jednou. 14

15 Komponenty systému KB 12 Systémové desky KB 12 systémová deska se dvěma koncovými oblouky sádrovláknitá deska tloušťky s drážkami pro uložení trubky 12 x 1,3 mm, pro přímé rozvody se dvěma koncovými oblouky, rozměr 1000 x 620 mm obj. číslo označení GTH-KB 12 se 2 oblouky KB 12 systémová deska sádrovláknitá deska tloušťky s drážkami pro uložení trubky 12 x 1,3 mm, pro přímé rozvody, rozměr 1000 x 620 mm obj. číslo označení GTH-KB 12 přímá KB 12 deska přívodu sádrovláknitá deska tloušťky s drážkami pro uložení trubky 12 x 1,3 mm, pro různé uložení trubky, rozměr 620 x 310 mm obj. číslo označení GTH-KB K 12 Vyrovnávací sádrovláknitá deska sádrovláknitá deska tloušťky pro obložení nevytápěných ploch, rozměr 1000 x 620 mm obj. číslo označení GTH-AGP 18 Podlahové lepidlo R145 označení Podlahové lepidlo R145 Poznámka: dodávka stavby. Vruty pro upevnění desek KB 12, délka 30 mm označení GTH-FS 30 Poznámka: dodávka stavby. Trubky podlahového vytápění gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, podle DIN 4726 a EN ISO obj. číslo označení rozměr 12748H HR-PB hetta DD 12 x 1,3 oranžová 12 x 1,3 mm 12749H HR-PB hetta DD 12 x 1,3 oranžová 12 x1,3 mm 15

16 Komponenty systému KB 12 obj. číslo Příslušenství k systému podlahového vytápění KB 12 Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici označení GT-KA 12 1,3 obj. číslo Uzavírací kohout 1" pro uzavření rozdělovače označení GT-AVR 1" Další varianty uzavíracích kohoutů najdete v ceníku. obj. číslo gabotherm ochranná trubka vlnitá ochranná trubka z polyetylenu, černá barva označení GT-SR 21 obj. číslo Press-spojka pro trubky gabotherm, z mosazi označení GT-PK 12/12 obj. číslo Dilatační pás z pěnového polyetylenu, tloušťka cca 8 mm, výška 150 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepicí pruh na zadní straně, prostor pro dilataci 5 mm podle DIN označení GTF-RDS obj. číslo Dilatační pás z vlnité lepenky podle DIN 18560, pro bezpečné dilatování potěrů a při přechodech přes dveře, délka 1 m označení GTF-DFS 100 Rozdělovače pro podlahové vytápění a regulace najdete v ceníku. Pro systém KB 12 je potřebné zvolit rozdělovač GTF-VSV 1. 16

17 Graf tlakových ztrát, polybutenová trubka 12 x 1,3 mm hmotnostní průtok m (medium: voda) tlaková ztráta R 17

18 Poznámky 18

19 Poznámky 19

20 Wolf Česká republika s.r.o., Rybnická 92, Brno, tel , fax ,
