1 DX800 A all in one A all in one DX800 GIGASET. INSPIRING CONVERSATION.

2 Web konfigurátor nastavení telefonu pomocí počítače Web konfigurátor je webovým rozhraním telefonu. Jeho pomocí můžete provést všechna nastavení zařízení Gigaset DX800A all in one přes webový prohlížeč počítače. S webovým konfigurátorem telefonu máte následující možnosti: Nakonfigurujte přístup svého telefonu k místní síti (IP adresa, internetová brána). Nakonfigurujte telefonní čísla a spojení telefonu. Přidělte spojení základnové stanici a připojeným zařízením jako odesílací a přijímací spojení. Do telefonu můžete například nahrávat aktualizace firmwaru. Využívejte služeb Internetu: Umožněte přístup k telefonnímu seznamu online, nechejte si zasílat textové informace na základnovou stanici (informační služby). Synchronizujte datum a čas telefonu s časovým serverem na Internetu. Importujte kontakty z adresáře v aplikaci Outlook uloženého v počítači do místního telefonního seznamu základnové stanice. nebo: Zálohujte telefonní seznamy z telefonu na počítači. Importujte záznamy do adresáře v aplikaci Outlook. Informujte se o stavu telefonu (verzi firmwaru, adrese MAC, telefonních číslech, připojených sluchátkách atd.). Zálohujte konfiguraci telefonu na počítači a v případě potřeby importujte zálohované soubory opět do základnové stanice. 1

3 Obsah Web konfigurátor nastavení telefonu pomocí počítače Nabídka webového konfigurátoru Spojení počítače s webovým konfigurátorem telefonu Navazování spojení prostřednictvím adresy IP základnové stanice Navázání spojení pomocí konfigurace zařízení Gigaset Přihlášení do webového konfigurátoru a odhlášení Přihlášení, nastavení jazyka uživatelského rozhraní Odhlášení Struktura stránek webového konfigurátoru Lišta nabídek Navigační oblast Pracovní oblast Tlačítka Otevření webových stránek IP Configuration připojení k síti LAN Přidělení adresy IP Povolení přístupů z jiných sítí Vložení serveru HTTP proxy (pouze při připojení k interní firemní síti) Telephony Connections: Konfigurace spojení telefonu Nastavení spojení v pevné síti Konfigurace a změna spojení ISDN (MSN) Konfigurace spojení v síti Gigaset.net Konfigurace spojení VoIP Telephony Audio: Optimalizace kvality jazyka při spojení VoIP Uložení nastavení do telefonu Hlasová kvalita a infrastruktura Telephony Number Assignment: Přidělení odesílacích a přijímacích spojení Přidělení přijímacího a odesílacího spojení základnové stanici nebo sluchátkům, změna interního názvu Přidělení přijímacího a odesílacího spojení faxu Přidělení přijímacích spojení hlasovým záznamníkům Aktivace připojení k pevné síti nebo lince ISDN jako alternativního spojení Telephony Call Forwarding: Aktivujte možnost Call Forwarding pro spojení VoIP

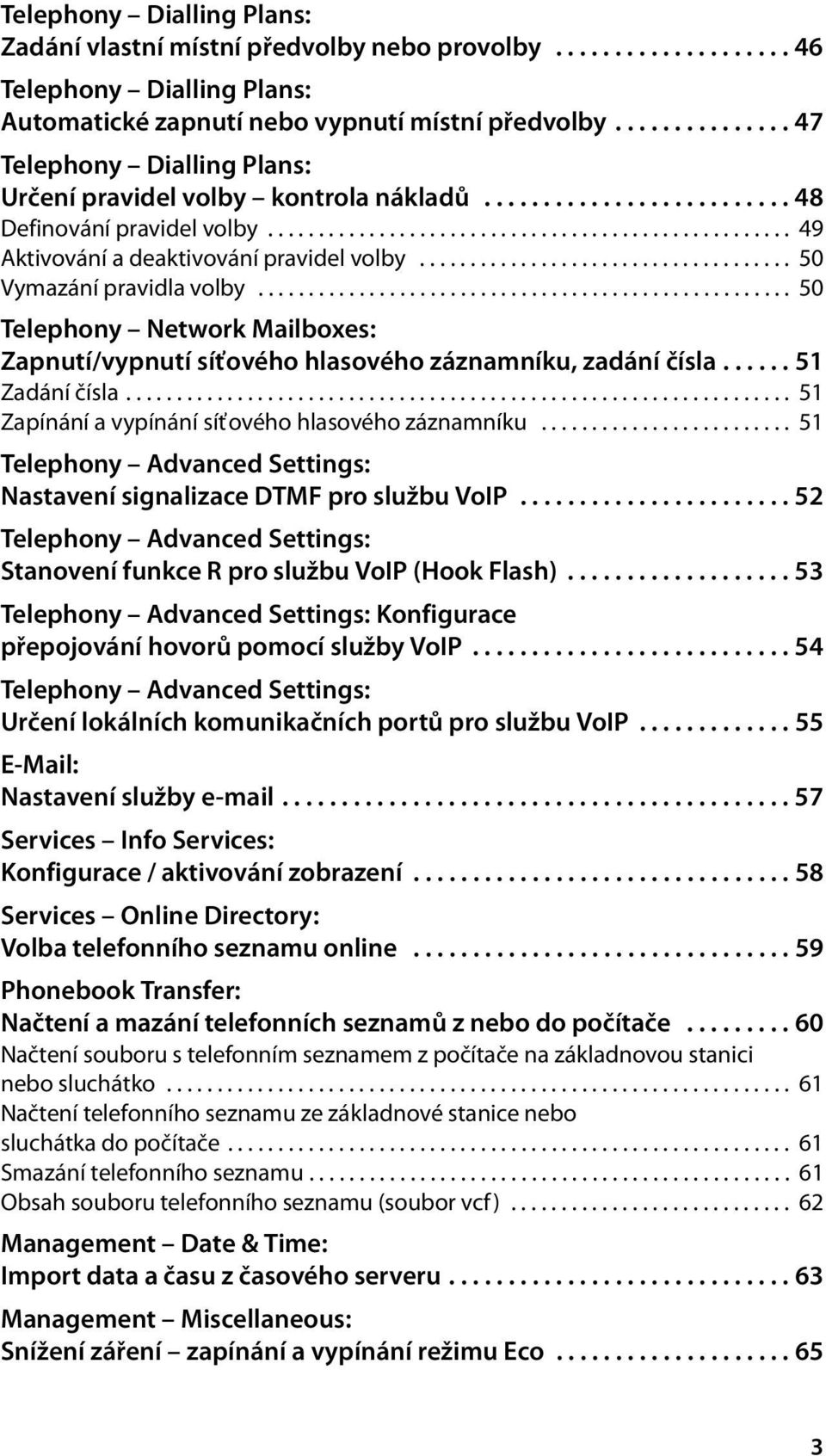

4 Telephony Dialling Plans: Zadání vlastní místní předvolby nebo provolby Telephony Dialling Plans: Automatické zapnutí nebo vypnutí místní předvolby Telephony Dialling Plans: Určení pravidel volby kontrola nákladů Definování pravidel volby Aktivování a deaktivování pravidel volby Vymazání pravidla volby Telephony Network Mailboxes: Zapnutí/vypnutí síťového hlasového záznamníku, zadání čísla Zadání čísla Zapínání a vypínání síťového hlasového záznamníku Telephony Advanced Settings: Nastavení signalizace DTMF pro službu VoIP Telephony Advanced Settings: Stanovení funkce R pro službu VoIP (Hook Flash) Telephony Advanced Settings: Konfigurace přepojování hovorů pomocí služby VoIP Telephony Advanced Settings: Určení lokálních komunikačních portů pro službu VoIP Nastavení služby Services Info Services: Konfigurace / aktivování zobrazení Services Online Directory: Volba telefonního seznamu online Phonebook Transfer: Načtení a mazání telefonních seznamů z nebo do počítače Načtení souboru s telefonním seznamem z počítače na základnovou stanici nebo sluchátko Načtení telefonního seznamu ze základnové stanice nebo sluchátka do počítače Smazání telefonního seznamu Obsah souboru telefonního seznamu (soubor vcf ) Management Date & Time: Import data a času z časového serveru Management Miscellaneous: Snížení záření zapínání a vypínání režimu Eco

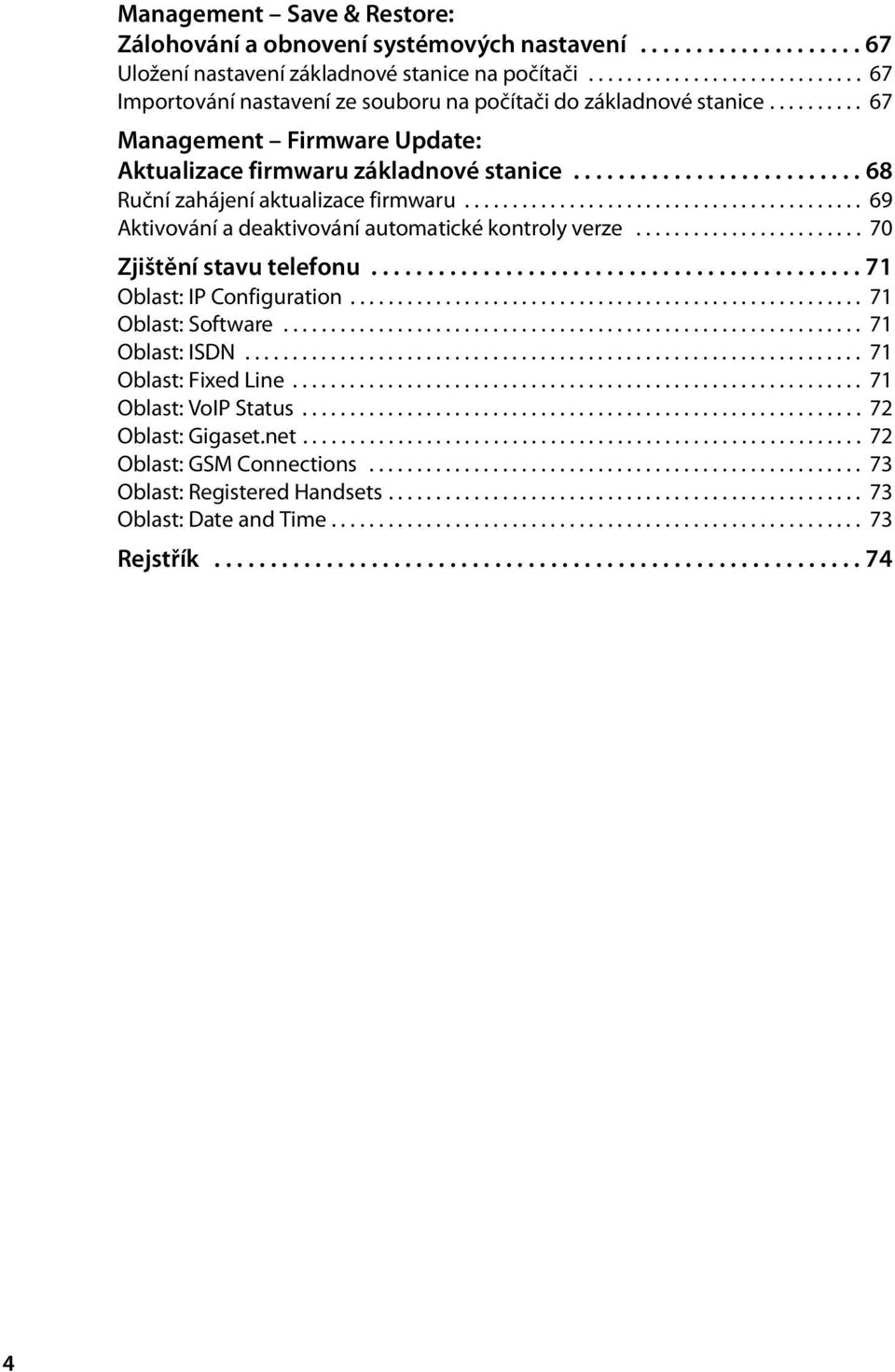

5 Management Save & Restore: Zálohování a obnovení systémových nastavení Uložení nastavení základnové stanice na počítači Importování nastavení ze souboru na počítači do základnové stanice Management Firmware Update: Aktualizace firmwaru základnové stanice Ruční zahájení aktualizace firmwaru Aktivování a deaktivování automatické kontroly verze Zjištění stavu telefonu Oblast: IP Configuration Oblast: Software Oblast: ISDN Oblast: Fixed Line Oblast: VoIP Status Oblast: Gigaset.net Oblast: GSM Connections Oblast: Registered Handsets Oblast: Date and Time Rejstřík

6 Nabídka webového konfigurátoru Home Settings IP Configuration str. 16 Telephony Connections str. 19 Audio str. 34 Number Assignment str. 39 Call Forwarding str. 45 Dialling Plans str. 46 Network Mailboxes str. 51 Advanced Settings str. 52 str. 57 Services Info Services str. 58 Online Directory str. 59 Phonebook Transfer str. 60 Management Date & Time str. 63 Miscellaneous str. 65 Save & Restore str. 67 Firmware Update str. 68 Status Device str. 71 5

7 Spojení počítače s webovým konfigurátorem telefonu Předpoklady: u V počítači je nainstalován standardní webový prohlížeč, např.internet Explorer od verze 6.0 nebo Firefox od verze u Telefon a počítač jsou spojené přímo přes router. Nastavení brány firewall umožňuje komunikaci mezi počítačem a telefonem. K dispozici jsou dvě možnosti spojení počítače s webovým konfigurátorem základnové stanice: u prostřednictvím adresy IP telefonu v místní síti; u pomocí konfigurace zařízení Gigaset v případě, že jsou telefon a počítač připojeny k Internetu ( str. 8). Upozornění u V závislosti na zvoleném provozovateli služeb VoIP se může stát, že některá nastavení nebude možné prostřednictvím webového konfigurátoru změnit. u Během provádění nastavení prostřednictvím webového konfigurátoru není telefon blokován. S telefonem můžete paralelně telefonovat nebo měnit nastavení. u Po dobu, kdy jste k webovému konfigurátoru připojeni, je webový konfigurátor pro ostatní uživatele zablokován. Přístup několika uživatelů v jednom okamžiku není možný. Navazování spojení prostřednictvím adresy IP základnové stanice Na základnové stanici nebo na sluchátku zjistěte aktuální adresu IP. Zobrazí se, otevřete-li následující nabídku: v Ï Nastaveni System Mistni sit (příp. zadejte kód PIN) Adresa IP telefonu se může měnit, jestliže jste aktivovali funkci dynamického přidělování adresy IP ( str. 16). Pozor Jestliže některá ze čtyř částí adresy IP obsahuje počáteční nuly (např.002), v adresním poli webového prohlížeče se tyto nuly nesmějí uvádět. V opačném případě je možné, že webový prohlížeč nebude moci navázat spojení s webovým konfigurátorem. Příklad: Na základnové stanici se zobrazí adresa IP Do adresového pole zadejte Otevřete v počítači webový prohlížeč. Do adresového pole webového prohlížeče zadejte aktuální adresu IP telefonu ve tvaru aktuální adresa IP (příklad: Stiskněte klávesu Enter. 6

8 Naváže se spojení s webovým konfigurátorem telefonu. 7

9 Navázání spojení pomocí konfigurace zařízení Gigaset Předpoklad: Počítač a základnová stanice jsou připojeny k Internetu. Otevřete v počítači webový prohlížeč. Zadejte do adresového pole webového prohlížeče jednu z následujících adres URL: Stiskněte klávesu Enter. Obdržíte zprávu, že spojení bylo přepojeno na vaši základnovou stanici. Je-li prostřednictvím internetového připojení dostupných více telefonů Gigaset, systém se dotáže, na který z těchto telefonů chcete být přepojeni. Po úspěšném přepojení se ve webovém prohlížeči zobrazí stránka Login webového konfigurátoru. Upozornění Spojení počítače s webovým konfigurátorem je místní (připojení prostřednictvím sítě LAN). Pouze navázání spojení probíhá přes Internet. 8

10 Přihlášení do webového konfigurátoru a odhlášení Přihlášení, nastavení jazyka uživatelského rozhraní Po úspěšném navázání spojení se ve webovém prohlížeči zobrazí stránka Login. Obrázek 1 Úvodní stránka Můžete vybrat jazyk, ve kterém se mají zobrazovat nabídky a dialogy webového konfigurátoru. V horním poli webové stránky je zobrazen aktuálně nastavený jazyk. V případě potřeby klepnutím na tlačítko V otevřete seznam dostupných jazyků. Zvolte požadovaný jazyk. Webová stránka se znovu načte ve vybraném jazyce. V dolním poli stránky zadejte systémový kód PIN vaší základnové stanice (nastavení při dodání: 0000), čímž získáte přístup k funkcím webového konfigurátoru. Klepněte tlačítko OK. Po úspěšném přihlášení se otevře stránka Home s obecnými informacemi o webovém konfigurátoru. Pokud zadáte nesprávný systémový kód PIN, zobrazí se příslušné hlášení. Budete vyzváni k opakovanému zadání kódu PIN. Pokud opět zadáte nesprávný systémový kód PIN, bude pole k zadání kódu PIN na chvíli blokováno (vyplněno šedou barvou). Při každém dalším zadání nesprávného kódu PIN se doba blokování zdvojnásobí. 9

11 Upozornění u Pokud je na základnové stanici nastaven systémový kód PIN 0000 (nastavení při dodání), budete při přihlášení upozorněni na to, že zařízení není zabezpečeno, a budete vyzváni ke změně kódu PIN. Zobrazování tohoto bezpečnostního upozornění můžete vypnout aktivací možnosti Don t show this security notice again.. Klepnutím na tlačítko OK zavřete dialogové okno. u Jestliže neprovedete po delší dobu (cca 10 minut) žádná zadání, dojde automaticky k vašemu odhlášení. Při dalším pokusu o provedení zadání, resp. otevření některé webové stránky se zobrazí stránka Login. Pokud se chcete přihlásit, zadejte znovu systémový kód PIN. u Zadání, která jste do telefonu neuložili ještě před automatickým odhlášením, budou ztracena. Odhlášení Na každé stránce webového konfigurátoru najdete vpravo nahoře na liště nabídek ( str. 12) příkaz Log Off. Pokud se chcete odhlásit z webového konfigurátoru, klepnete na možnost Log Off. Pozor K ukončení spojení s webovým konfigurátorem použijte vždy příkaz Log Off. Zavřete-li např.webový prohlížeč, aniž byste se nejprve odhlásili, může dojít k několikaminutovému zablokování přístupu k webovému konfigurátoru. 10

12 Struktura stránek webového konfigurátoru Stránky webového konfigurátoru (webové stránky) obsahují ovládací prvky znázorněné níže viz Obrázek 2 (příklad). Navigační oblast Pracovní oblast tlačítka Obrázek 2 Příklad struktury stránky webového konfigurátoru Lišta nabídek (rejstříkové karty) 11

13 Lišta nabídek Na liště nabídek jsou nabízeny jednotlivé nabídky webového konfigurátoru ve formě rejstříkových záložek/listů. Máte k dispozici následující nabídky: Home Úvodní stránka se otevře po vašem přihlášení do webového konfigurátoru. Obsahuje informace o funkcích webového konfigurátoru. Settings Prostřednictvím této nabídky můžete provádět nastavení telefonu. Jestliže klepnete na nabídku Settings, zobrazí se v navigační oblasti ( str. 12) seznam funkcí této nabídky. Status Tato nabídka poskytuje informace o vašem telefonu. Log Off Vpravo na liště nabídek najdete na každé webové stránce příkaz Log Off. Upozornění Přehled nabídek webového konfigurátoru viz str. 5. Navigační oblast V navigační oblasti se zobrazuje seznam funkcí nabídek, které jste vybrali na liště nabídek ( str. 12). Jestliže na některou funkci klepnete, otevře se v pracovní oblasti příslušná stránka s informacemi a poli pro vaše zadání. Aktuálně vybraná funkce je zobrazena v oranžovém rámečku. Jsou-li u některé funkce k dispozici podfunkce, zobrazí se pod danou funkcí, jakmile na ni klepnete (příklad: Telephony). V pracovní oblasti se zobrazí příslušná stránka první podfunkce (zobrazena v oranžovém rámečku). 12

14 Pracovní oblast V pracovní oblasti se zobrazují v závislosti na funkci vybrané v navigační oblasti informace nebo datová pole, jejichž prostřednictvím můžete provádět nebo měnit nastavení telefonu. Provádění změn Jednotlivá nastavení provedete pomocí zadávacích polí, seznamů nebo voleb. u Hodnoty zadávané do pole mohou být určitým způsobem omezeny např.maximální počet znaků, zadávání speciálních znaků nebo určité rozsahy hodnoty. u Seznam otevřete klepnutím na tlačítko V. Můžete vybírat z přednastavených hodnot. u K dispozici jsou dva typy možností: Výběrové možnosti: V seznamu můžete aktivovat jednu nebo více možností. Aktivní možnosti jsou označeny, neaktivní jsou označeny symbolem. Možnost aktivujete klepnutím na symbol. Stav jiných možností seznamu se nemění. Možnost deaktivujete klepnutím na symbol. Alternativní možnosti (volicí spínač): Aktivní možnost seznamu je označena symbolem., neaktivní je označena symbolem. Možnost aktivujete klepnutím na symbol. Dříve aktivní možnost se deaktivuje. Možnost lze deaktivovat jedině aktivací jiné možnosti. Zadávání cyrilicí a tureckým písmem V další části se uváděný maximální počet znaků, které lze zadat do pole, vztahuje na písmena a číslice v latince (1 znak = 1 bajt), tzn.1 znak představuje 1 bajt. Cyrilice a turecké písmo spotřebují 2 bajty, tzn.16 znaků je pouze 8 znaků azbuky, popř.tureckého písma. Jestliže do pole zadáte příliš mnoho znaků, zadání se zruší (neuloží se do základnové stanice). Starý obsah pole (resp. standardní nastavení) zůstává účinný a při aktualizaci webové stránky se opět zobrazí. Nezobrazuje se žádné varování ani potvrzení. Převzetí (uložení) změn Jakmile na některé stránce provedete změny, aktivujete nová nastavení v telefonu klepnutím na tlačítko Set. Jestliže některé z vašich zadání nesplňuje platná pravidla příslušného pole, obdržíte příslušné hlášení. Zadání potom můžete zopakovat. Pozor Změny, které jste do telefonu ještě neuložili, budou ztraceny, jestliže přejdete na jinou webovou stránku nebo jestliže dojde k přerušení spojení s webovým konfigurátorem, např.z důvodu překročení časového limitu ( str. 10). 13

15 Tlačítka V dolní části pracovní plochy jsou znázorněna tlačítka. V závislosti na vybrané funkci jsou znázorněna následující tlačítka: Edit Zobrazení dat spojení a čísel MSN, která můžete následně upravovat. Browse Výběr souboru v počítači, jehož webový prohlížeč je spojený s webovým konfigurátorem. Update Firmware Spuštění aktualizace firmwaru. Delete Vymazání souboru nebo telefonního seznamu. OK Provedení požadované akce (např.přihlášení u webového konfigurátoru, zrušení spojení). Cancel Zrušení změn, které jste na této stránce provedli, a nové načtení webové stránky s nastaveními aktuálně uloženými v telefonu. Restore Importování dat uložených v počítači (data konfigurace zařízení) zpět do telefonu. Set Uložení změn provedených na webové stránce v telefonu. Save Uložení dat, popisujících nastavení (konfiguraci) základnové stanice, případně záznamu z telefonního seznamu, do souboru v počítači. Transfer Importování a uložení telefonního seznamu základnové stanice do počítače. Delete Connection Smazání spojení nebo čísla MSN z konfigurace telefonu. < Add Přenese objekt označený v seznamu dostupných objektů do seznamu vybraných objektů. Remove > Odebere označený objekt ze seznamu vybraných objektů. Up Posune označenou položku seznamu o jedno místo nahoru. Down Posune označenou položku seznamu o jedno místo dolů. Select VoIP Provider Spustí průvodce, pomocí kterého můžete stáhnout obecná konfigurační data provozovatele služeb VoIP z Internetu. 14

16 Next> V dialogu o více krocích (průvodce) ukončete aktuální krok a přejděte k dalšímu kroku. <Back V rámci řetězce dialogu o více krocích ukončete aktuální krok a přejděte k předcházejícímu kroku. Opakujte tento krok. Finish Ukončete dialog o více krocích (průvodce). Proveďte převzetí změn. Otevření webových stránek V následující části je stručně shrnuta navigace k jednotlivým funkcím webového konfigurátoru. Příklad Definování pravidel volby: Settings Telephony Dialling Plans Pokud chcete otevřít tuto webovou stránku, postupujte po přihlášení podle následujících kroků: Na liště nabídky klepněte na nabídku Settings. V navigační oblasti klepněte na funkci Telephony. V navigační oblasti se zobrazí podfunkce funkce Telephony. Klepněte na podfunkci Dialling Plans. 15

17 IP Configuration připojení k síti LAN Přidělení adresy IP Pokud chcete provozovat telefon v místní síti, příp. jej připojit k Internetu, proveďte nezbytná nastavení. Vysvětlivky k jednotlivým komponentám/pojmům najdete v glosáři návodu k obsluze telefonu. Otevřete webovou stránku Settings IP Configuration. Oblast Address Assignment Zadejte adresu základnové stanice v síti LAN. IP address type Vyberte možnost Obtained automatically, jestliže má být telefonu přidělena dynamická adresa IP serverem DHCP v místní síti. Další nastavení není nezbytné. Následující pole budou vyplněna šedou barvou a deaktivována. Vyberte možnost Static, jestliže chcete svému telefonu přidělit pevnou místní adresu IP. Pevná adresa IP má např.smysl, když je na routeru pro telefon zřízen port forwarding nebo DMZ. Napříkladv případě přímého spojení telefonu s počítačem je třeba telefonu často přidělit statickou adresu IP. Následující pole se aktivují pouze v případě,vyberete-li možnost IP address type = Static: IP address Zadejte adresu IP telefonu. Přes tuto adresu IP je telefon dosažitelný pro ostatní účastníky v místní síti (např.počítač). Přednastavena je adresa Pamatujte: Adresa IP musí být z rozsahu adres pro soukromé použití, které se používají na routeru. Obecně je tento rozsah a Subnet mask je Maska podsítě určuje, že první tři části adresy IP musejí být identické pro všechny účastníky sítě LAN. Pevná adresa IP nesmí patřit do rozsahu adres (oblast pool IP), který je rezervován pro server DHCP routeru. Dále nesmí být používán jiným přístrojem na routeru. V případě potřeby zkontrolujte nastavení na routeru. Subnet mask Zadejte masku podsítě pro adresu IP zařízení. V případě adres v rozsahu se obecně používá maska podsítě Při dodání je přednastavena. Default Gateway Zadejte adresu IP standardní brány, přes kterou je místní síť připojená k Internetu. Obecně je to místní (soukromá) adresa IP routeru (např ). Telefon tuto informaci potřebuje k tomu, aby získal přístup k Internetu. Přednastavena je adresa

18 Preferred DNS server Zadejte adresu IP upřednostňovaného DNS serveru. DNS (Domain Name System) umožňuje přiřazení veřejné adresy IP k symbolickému názvu. DNS server je vyžadován při změně názvu DNS na adresu IP při navazování spojení se serverem. Zde můžete uvést adresu IP svého routeru. Router předává dotazy na adresu telefonu příslušnému DNS serveru. Přednastavena je adresa Alternate DNS server (volitelná možnost) Zadejte adresu IP sekundárního DNS serveru, který se má použít v případě, že primární DNS server není dostupný. Klepnutím na tlačítko Set změny uložte. nebo Klepnutím na tlačítko Cancel změny zrušíte. Jakmile změníte konfiguraci IP, bude provedeno restartování základnové stanice. Budete odhlášeni od webového konfigurátoru. Po restartování se zobrazí webová stránka Login. Povolení přístupů z jiných sítí Při dodání je telefon nastaven tak, abyste měli přístup k webovému konfigurátoru telefonu pouze z jednoho počítače, který se nachází ve stejné místní síti jako telefon. Maska podsítě počítače musí souhlasit s maskou podsítě telefonu. Můžete také povolit přístup z počítačů v jiných sítích. Pozor Rozšíření oprávnění přístupu k jiným sítím zvyšuje riziko nepovoleného přístupu. Z tohoto důvodu se doporučuje vzdálený přístup při nepoužívání opět vypnout. Otevřete webovou stránku Settings IP Configuration. Oblast: Remote Management K umožnění přístupu z jiných sítí aktivujte možnost Yes. Pokud chcete deaktivovat dálkový přístup, klepněte na možnost No. Přístup je poté omezen na počítače v místní síti. Přístup ke službám webového konfigurátoru z jiných sítí je možný pouze tehdy, jeli váš router nastaven odpovídajícím způsobem. Router musí předávat služební výzvy zvenčí na port 80 (standardní port) telefonu. Přečtěte si návod k použití routeru. K navázání spojení musí být ve webovém prohlížeči vzdáleného počítače zadána adresa IP nebo název DNS routeru, popř. číslo portu na routeru. 17

19 Vložení serveru HTTP proxy (pouze při připojení k interní firemní síti) V interních sítích firem nebo organizací (sítě intranet) není často dovoleno přímé propojení mezi účastníky sítě a Internetem. Možnosti přístupu na HTTP ze sítě jsou zde zprostředkovány serverem proxy. Server proxy je počítač nebo program v rámci sítě. Pokud je váš telefon připojen k takovéto síti, musíte adresu tohoto serveru HTTP proxy uložit do telefonu a aktivovat vyvolávání stránek HTTP prostřednictvím serveru HTTP proxy. Pouze v takovém případě získáte např.přístup k telefonním seznamům online, k informacím o počasí apod., nebo také budete moci zobrazit displej v klidovém režimu (informační služby). Otevřete webovou stránku Settings IP Configuration. Oblast: HTTP proxy Enable proxy Klepněte na možnost Yes, pokud má mít váš telefon možnost zobrazovat stránky HTTP pomocí serveru HTTP proxy ve vaší síti. Pokud klepnete na možnost No, pokusí se telefon získat přímé připojení k Internetu. Proxy server address Zadejte adresu URL serveru proxy, na který má váš telefon odesílat požadavky k otevření stránek HTTP. Server proxy potom naváže připojení k Internetu. Proxy server port Zadejte komunikační port (číslo od 0 do 55000) používaný serverem HTTP proxy. Většinou se používá port 80. Poté klepněte na tlačítko Set a nastavení uložte. 18

20 Telephony Connections: Konfigurace spojení telefonu Při přechodu na webové stránky Settings Telephony Connections se zobrazí seznam se všemi spojeními (telefonními čísly), která můžete nakonfigurovat pro danou základnovou stanici, nebo která již máte k dispozici. Pomocí tohoto seznamu můžete konfigurovat a spravovat spojení dané základnové stanice. Seznam se člení takto: u Fixed Line Connection Předpoklad: Příslušná základnová stanice je (příp. naposledy byla) spojena s analogovou sítí. Spojení v pevné síti není třeba konfigurovat. Pokud je telefon připojen k pevné síti, můžete volat na pevnou síť nebo z pevné sítě. Můžete provádět nastavení pevné sítě ( str. 23). u ISDN Line Connections (MSN) Předpoklad: Základnová stanice je (příp. naposledy byla) spojena se sítí ISDN. Od poskytovatele sítě ISDN obdržíte až 10 telefonních čísel (MSN). Pro každé toto telefonní číslo musíte na telefonu nakonfigurovat spojení. Teprve poté budete moci z tohoto čísla volat a přijímat na něm hovory. Pro každé číslo MSN je k dispozici záznam telefonního seznamu ( Obrázek 3), prostřednictvím kterého můžete konfigurovat a spravovat spojení ( str. 24). Obrázek 3 Seznam možných spojení ISDN 19

21 u Gigaset.net Vašemu telefonu je již z výroby přiřazeno číslo Gigaset.net. Spojení Gigaset.net je k dispozici, pokud je základnová stanice připojena k Internetu. V síti Gigaset.net můžete bezplatně telefonovat s ostatními účastníky Gigaset.net. Další informace o síti Gigaset.net naleznete v podrobném návodu k použití telefonu na přiloženém disku CD. Možná nastavení sítě Gigaset.net str. 25. u IP Connection Základnové stanici lze přidělit až šest spojení VoIP (telefonních čísel VoIP). Pro každé telefonní číslo VoIP musíte u provozovatele VoIP zřídit účet VoIP. Přístupová data každého účtu a příslušného provozovatele VoIP musíte uložit v telefonu. Pro každé spojení VoIP je k dispozici záznam telefonního seznamu ( Obrázek 4), prostřednictvím kterého můžete konfigurovat a spravovat spojení ( str. 26). Obrázek 4 Seznam možných spojení VoIP 20

22 u GSM Connections Pomocí základnové stanice nebo přihlášeného sluchátka můžete navíc provádět hovory prostřednictvím spojení do mezinárodních mobilních sítí (GSM) (volat externího účastníka prostřednictvím spojení GSM mobilního telefonu, příp. volat na spojení GSM). Prostřednictvím rozhraní Bluetooth navíc můžete přihlásit až pět sluchátek (tj.převzít je do seznamu Znama zarizeni), které můžete libovolně propojovat se základnovou stanicí. Seznam může obsahovat až pět mobilních telefonů GSM. Seznam GSM Connections slouží pouze k informačním účelům. Se seznamem Znama zarizeni a funkcemi mobilních telefonů GSM lze pracovat pouze bezprostředně na základnové stanici. Příslušné informace naleznete v podrobném návodu k použití telefonu na disku CD. Obrázek 5 Seznam možných spojení GSM Seznam spojení obsahuje následující informace: Name / Number (ISDN) nebo Name / Provider Zobrazí se název spojení, který jste zadali pro dané spojení nebo číslo MSN, nebo standardní název (IP1 až IP6 u spojení VoIP, MSN1, MSN2... u spojení ISDN, Fixed Line u spojení v pevné síti a Gigaset.net). U spojení GSM se zobrazí název Bluetooth, pod nímž je uložen příslušný mobilní telefon v seznamu známých zařízení na základnové stanici. Pokud není místo v seznamu obsazeno mobilním telefonem GSM, tj.je volné nebo obsazené datovým zařízením, zobrazí se namísto názvu GSM. U spojení ISDN se zobrazí spolu s názvem spojení příslušné telefonní číslo, které vám přidělil poskytovatel připojení. U spojení VoIP se zobrazí také název poskytovatele připojení. Pokud není název znám, zobrazí se Other Provider. 21

23 Status Udává stav spojení. Možné hodnoty pro spojení VoIP a spojení Gigaset.net jsou následující: Registered Spojení je aktivní. Telefon se úspěšně přihlásil. Nyní můžete telefonovat přes spojení. Disabled Spojení je neaktivní. Telefon se nepřihlásí k příslušnému účtu u služby VoIP. Nemůžete nyní telefonovat přes spojení, ani nemůžete být voláni. Registration failed / Server not accessible Telefon se nemohl přihlásit ke službě VoIP např. proto, že přístupová data VoIP jsou neúplná nebo chybná nebo telefon nemá spojení s Internetem. Příslušné informace najdete v podrobném návodu k použití telefonu na přiloženém disku CD. Možné hodnoty pro spojení v pevné síti příp. spojení ISDN (čísla MSN) jsou: Connected Telefon je připojen k pevné síti nebo síti ISDN. ISDN: Pokud vám poskytovatel připojení přidělil toto číslo, na toto číslo i z tohoto čísla lze volat. Disconnected Telefon není připojen k síti ISDN. Možné hodnoty pro spojení GSM jsou: Registered Mobilní telefon je přihlášen na základnové stanici, tj.je uveden v seznamu Znama zarizeni. Sluchátko není aktivováno. Možnost Pripojit mob. tel. není na tomto mobilním telefonu k dispozici. Ze základnové stanice nelze provádět hovory prostřednictvím spojení do mezinárodních mobilních sítí (GSM). Connected Mobilní telefon je uveden v seznamu Znama zarizeni a je aktivován. Možnost Pripojit mob. tel. je na tomto mobilním telefonu k dispozici. Not registered Místo v seznamu Znama zarizeni je volné nebo je obsazené datovým zařízením GSM, nikoli mobilním telefonem GSM. Active (pouze pro spojení VoIP a spojení Gigaset.net) Pomocí možnosti ve sloupci Active můžete zapnout spojení VoIP ( ) a opět ho vypnout ( ). Když je spojení vypnuté, telefon se tomuto spojení nehlásí. Zapnutí/vypnutí spojení se provádí přímo klepnutím na možnost. Ukládání změny není nutné. Pokud chcete provést konfiguraci spojení, případně změnu konfigurace spojení: Klepněte na tlačítko Edit za spojením. 22

24 Nastavení spojení v pevné síti Otevřete webovou stránku Settings Telephony Connections. Klepněte v oblasti Fixed Line Connection na tlačítko Edit. Connection Name or Number Můžete zadat název telefonického spojení, který nahradí standardní název Fixed Line zobrazovaný na displeji nebo v seznamech. Zadejte název o délce až 16 znaků nebo telefonní číslo připojení k pevné síti. Recall Na vašem telefonu je z výroby nastavena délka signálu flash, která je zpravidla vhodná k provozu telefonu na hlavní telefonní přípojce. Délka signálu flash udává dobu, po kterou je přerušeno spojení a jsou předávány řídicí signály do zprostředkovatelny nebo telekomunikačního zařízení (např. přesměrování hovoru, provedení zpětného dotazu). K provozu na telefonních ústřednách může být nutné tuto hodnotu změnit (viz návod k použití telefonní ústředny). Vyberte ze seznamu požadovanou délku signálu flash. Poté klepněte na tlačítko Set a nastavení uložte. Nebo: Klepnutím na tlačítko Cancel změny zrušíte. Zobrazí se znovu seznam spojení. 23

25 Konfigurace a změna spojení ISDN (MSN) Upozornění Nastavení můžete měnit pouze u čísel MSN, pro která nebyla nastavena funkce přesměrování hovorů (informace o přesměrování hovorů naleznete v podrobném návodu k obsluze telefonu na přiloženém disku CD). Otevřete webovou stránku Settings Telephony Connections. Klepněte v části ISDN Line Connections (MSN) na tlačítko Edit za příslušným číslem MSN, které chcete konfigurovat nebo jehož vlastnosti chcete změnit. Connection Name Zadejte název čísla MSN (maximálně 16 znaků). Tento název se zobrazí na základnové stanici např.v seznamech přijímacích a odesílacích spojení a v seznamech volání jako přicházející spojení (čísla, která volající navolil). Pokud nezadáte žádný název, bude použit standardní název MSN1, MSN2... MSN Number (povinné pole) Zadejte jedno z telefonních čísel, které jste obdrželi od svého poskytovatele služby, bez místní předvolby (max. 20 číslic). Uložení nebo zrušení nastavení Klepnutím na tlačítko Set změny uložte. Po uložení se zobrazí seznam Connections. Číslo MSN je přiřazeno základnové stanici, všem přihlášeným sluchátkům, hlasovému záznamníku AM 1 a případně připojenému FAXU jako přijímací spojení. Pokud je toto číslo MSN prvním číslem, které chcete nakonfigurovat, je přiděleno základnové stanici, všem přihlášeným sluchátkům a příp. připojenému faxu jako odesílací spojení. Přidělené hodnoty lze měnit ( str. 39). nebo: Klepnutím na tlačítko Cancel změny zrušíte. nebo: Klepnutím tlačítko Delete Connection smažete spojení nebo telefonní číslo z konfigurace. Nebudete již dosažitelní na tomto telefonním čísle a nebudete moci z tohoto čísla volat. Pokud bylo smazané číslo MSN odesílacím spojením interního účastníka, bude tomuto internímu účastníkovi automaticky přiděleno nové odesílací spojení (nejmenší číslo MSN). Pokud nejsou konfigurována žádná další čísla MSN, bude mu přiděleno spojení VoIP jako odesílací spojení. 24

26 Konfigurace spojení v síti Gigaset.net Otevřete webovou stránku Settings Telephony Connections. Klepněte v oblasti Gigaset.net na tlačítko Edit. Connection Name Zadejte název spojení Gigaset.net (maximálně 16 znaků). Tento název se zobrazí na základnové stanici např.v seznamech přijímacích a odesílacích spojení a v seznamech volání jako přicházející spojení (čísla, která volající navolil). Pokud nezadáte žádný název, bude použit standardní název Gigaset.net. STUN enabled Spojení v síti Gigaset.net je ve vašem telefonu přednastaveno. Standardně se na něm používá server STUN. STUN nahrazuje v odeslaných datových paketech privátní adresu IP telefonu veřejnou adresou IP. Pokud používáte telefon za routerem se symetrickým NAT, nemůžete použít STUN. Jinak nemusíte svého telefonního partnera při volání přes Gigaset.net slyšet. V tom případě deaktivujte STUN pro spojení přes Gigaset.net. Klepněte na tlačítko No, tím STUN deaktivujete. Klepněte na Yes, když budete chtít, aby váš telefonu použil STUN. Klepnutím na tlačítko Set změny uložte. nebo: Klepnutím na tlačítko Cancel změny zrušíte. Zobrazí se znovu seznam spojení. Zapnutí/vypnutí spojení v síti Gigaset.net. V části Gigaset.net v seznamu spojení: Možností ve sloupci Active můžete zapnout spojení Gigaset.net ( ), popř. je lze vypnout ( ). Upozornění Jestliže nebudete používat spojení Gigaset.net po dobu šesti měsíců, automaticky se deaktivuje. Pro volání ze sítě Gigaset.net pak nejste dosažitelní. Spojení se opět aktivuje: u jakmile spustíte hledání telefonního seznamu Gigaset.net nebo u voláte pomocí Gigaset.net, tzn.vytočíte číslo se symbolem #9 na konci (popř. je nezbytné provést dva pokusy) nebo u aktivujete spojení, jak je popsáno výše, pomocí webového konfigurátoru. 25

27 Konfigurace spojení VoIP Otevřete webovou stránku Settings Telephony Connections. Klepněte za spojením VoIP, které chcete konfigurovat nebo jehož konfiguraci chcete změnit, na tlačítko Edit. Otevře se webová stránka, na které můžete provést nastavení, které váš telefon vyžaduje k přístupu na server VoIP vašeho provozovatele. Na webové stránce jsou vždy zobrazeny následující oblasti: u IP Connection ( str. 26), u Auto Configuration ( str. 27) u Profile Download ( str. 28) u Personal Provider Data ( str. 29). Oblasti u General data of your service provider ( str. 30) a u Network data for your service provider ( str. 31) můžete zobrazit nebo skrýt pomocí tlačítka Show Advanced Settings a Hide Advanced Settings. V těchto oblastech musíte uvést obecná přístupová data poskytovatele služby VoIP. Obecná přístupová data můžete u mnoha provozovatelů VoIP stáhnout z Internetu ( Oblast: Profile Download, str. 28). Nastavení proveďte na webové stránce. Uložte si je do telefonu str. 24. Případně aktivujte spojení str. 33. Oblast: IP Connection Connection Name or Number Zadejte název spojení VoIP nebo telefonní číslo VoIP (max. 16 znaků). Pod tímto názvem bude spojení zobrazeno na základnové stanici a na rozhraní webového konfigurátoru, např.při přiřazování čísel pro příjem a odesílání ( str. 39) a při zobrazení hovorů. 26

28 Oblast: Auto Configuration U některých poskytovatelů služeb VoIP je celá konfigurace spojení VoIP automatizována. Nutná přístupová data VoIP lze do vašeho telefonu stáhnout z Internetu. Předpoklady: u Od svého provozovatele služeb VoIP jste obdrželi Autokonfigurační kód. u Váš provozovatel služeb VoIP dal k dispozici všeobecná přístupová data ke stažení. Všechna data nutná pro přístup VoIP si můžete stáhnout z Internetu: Zadejte do oblasti Auto Configuration do pole Auto Configuration Code autokonfigurační kód, který jste obdrželi od vašeho provozovatele služeb VoIP (maximálně 32 znaků). Klepněte na tlačítko Start Auto Configuration. Telefon naváže internetové spojení a načte z Internetu všechna data, která jsou potřebná k navázání spojení VoIP, tzn.načtou se všeobecná data provozovatele a osobní data uživatele (data účtu u provozovatele) do základnové stanice. Pokud jste již zadali nějaké údaje na internetové stránce, budou tyto údaje vymazány, jakmile klepnete na položku Start Auto Configuration. Pole v částech Personal Provider Data a General data of your service provider a adresy serverů v části Network data for your service provider budou přepsány staženými daty. V obecných případech nemusíte na této webové stránce získávat žádné další informace. Upozornění Pokud se zobrazí zpráva Download of settings not possible! File is corrupt!, nedojde ke stažení dat do telefonu. Možné příčiny jsou: u Zadali jste špatný kód (např.jste nebrali ohled na velká a malá písmena). Případně opravte vaše zadání. u Data, která by se měla stáhnout, jsou chybná. Informujte se u svého provozovatele služby VoIP. Po úspěšném stažení dat se zobrazí seznam Connections. Aktivujte spojení, jak je popsáno na str. 33. Nyní jste dosažitelní pod příslušným telefonním číslem VoIP. 27

29 Oblast: Profile Download Předpoklad: Získali jste od poskytovatele služeb VoIP údaje o účtu(např. Authentication Name, Authentication password). Na konfiguračním serveru Gigaset na Internetu jsou k dispozici ke stažení různé profily s obecnými přístupovými daty jednotlivých provozovatelů služeb VoIP. Adresa tohoto serveru je uložena v telefonu ( str. 68). Chcete-li stáhnout data do telefonu, postupujte následujícím způsobem: Klepněte oblasti Auto Configuration na tlačítko Select VoIP Provider. Zobrazí se informace o průběhu stahování. Upozornění Po klepnutím na tlačítko Select VoIP Provider se změny, které byly dosud provedeny na webové stránce, uloží a zkontrolují. Případně budete muset zkorigovat některé hodnoty, než se operace Select VoIP Provider spustí. Stahování probíhá v několika krocích: Klepněte na tlačítko Next. Ze seznamu vyberte zemi, pro kterou se má stáhnout seznam provozovatelů VoIP. Klepněte na tlačítko Next. Ze seznamu vyberte vašeho provozovatele služeb VoIP. Jestliže není obsažen v seznamu, vyberte možnost Other Provider. Potom musíte zadat obecná data uživatele ručně (viz Oblast: General data of your service provider a Oblast: Network data for your service provider ). Klepněte na tlačítko Finish. Upozornění Pokud je dostupná pouze jediná země, seznam států se nezobrazí. V takovém případě se zobrazí přímo seznam poskytovatelů. Data vybraného provozovatele se uloží ve vašem telefonu v části General data of your service provider ( str. 30) a Network data for your service provider ( str. 31). V obecných případech nemusíte v dané oblasti provádět žádná nastavení. V poli Provider se zobrazí název vybraného poskytovatele služby VoIP nebo Other Provider. Je-li k dispozici, zobrazí se odkaz na domovskou stránku provozovatele. Pokud chcete spojení VoIP dokončit, musíte v části Personal Provider Data zadat údaje o účtu. Upozornění Po prvním stažení nastavení provozovatele sítě VoIP telefon denně kontroluje, zda se na konfiguračním serveru nevyskytuje v Internetu nová verze souboru vašeho provozovatele služeb VoIP ( str. 70). 28

30 Oblast: Personal Provider Data Vložte data konfigurace, která jsou zapotřebí k přístupu ke službě SIP provozovatele VoIP. Tato data obdržíte od provozovatele služeb VoIP. Názvy polí zadané dále (Authentication Name atd.) v této oblasti jsou standardní a mohou se měnit. Pokud jste již stáhli všechna data poskytovatele (tlačítko Select VoIP Provider, viz výše), budou z důvodu lepší orientace nahrazeny názvy polí názvy, které používá příslušný poskytovatel (např.sip-id místo Authentication Name). Authentication Name Zadejte přihlašovací nebo autentifikační ID (maximálně 32 znaků), na kterém jste se s vaším poskytovatelem služeb VoIP dohodli. Přihlašovací ID slouží jako přístupová identifikace, kterou váš telefon musí uvést při registraci na serveru SIP proxy/registrační. Položka Authentication Name je většinou stejná jako položka Username, tzn.jako vaše telefonní číslo na Internetu. Authentication password Do pole Authentication password zadejte heslo, na kterém jste se s vaším poskytovatelem služeb VoIP dohodli (maximálně 32 znaků). Telefon vyžaduje heslo pro registraci na SIP-proxy/registračním serveru. Username Zadejte identifikaci uživatele (ID volajícího) vašeho účtu u provozovatele služeb VoIP (maximálně 75 znaků). Identifikace je většinou identická s úvodní částí vaší adresy SIP (URI, vaše tel. číslo na Internetu). Příklad Je-li vaše adresa SIP @provozovatel.cz, zadejte jako Username Display name (volitelná možnost) Zadejte libovolné jméno, které se má zobrazit na displeji vašeho telefonního partnera, jestliže mu zavoláte přes Internet (příklad: Anna Sandová). Povoleny jsou všechny znaky znakové sady UTF8 (Unicode). Zadat můžete max. 32 znaků. Jestliže nezadáte žádné jméno, zobrazí se vaše Username, respektive vaše telefonní číslo VoIP. Informujte se u svého provozovatele služeb VoIP, zda tuto službu podporuje. 29

31 Oblast: General data of your service provider Po stažení obecných nastavení vašeho provozovatele služeb VoIP z konfiguračního serveru ( str. 28) jsou některá pole této oblasti vyplněna staženými daty. V obecném případě nemusíte v dané oblasti provádět žádná nastavení. Domain Zde zadejte koncovou část vaší adresy SIP (URI) (maximálně 74 znaků). Příklad U adresy SIP @provozovatel.cz zadejte Domain jako provozovatel.cz. Proxy server address SIP proxy je server brány vašeho provozovatele služeb VoIP. Zadejte adresu-ip nebo (plný) název DNS serveru SIP Proxy (maximálně 74 znaků). Příklad: mujprovozovatel.com. Proxy server port Zadejte číslo komunikačního portu, přes který server SIP proxy odesílá a přijímá signalizační data. Většina provozovatelů služeb VoIP používán port Registration server Zadejte (plný) název DNS nebo adresu IP registračního serveru (maximálně 74 znaků). Registrační server je vyžadován při přihlášení telefonu. Přiděluje vaší adrese SIP (Username@Domain) veřejnou adresu IP/číslo portu, kterou se telefon přihlašuje. U většiny provozovatelů služeb VoIP je registrační server identický se serverem SIP. Příklad: reg.mujprovozovatel.cz. Registration server port Uveďte komunikační port používaný na registračním serveru. Většinou se používá port Registration refresh time Uveďte, v jakých časových odstupech (v sekundách) má telefon opakovat přihlášení na serveru VoIP (SIP-Proxy) (odešle se výzva k vytvoření relace). Opakování je zapotřebí, aby zůstal zachován záznam telefonu v tabulkách SIPproxy a telefon byl dosažitelný. Opakování se provede pro všechna zapnutá spojení VoIP. Přednastaveno je 180 s. Pokud zadáte 0 sekund, přihlašování se nebude pravidelně opakovat. 30

32 Oblast: Network data for your service provider Upozornění Po stažení obecných nastavení vašeho provozovatele VoIP z konfiguračního serveru Gigaset ( str. 28) se některá pole této oblasti obsadí daty ze stažení (např.nastavení serveru STUN a Outbound proxy). Je-li váš telefon připojen k routeru s NAT (Network Address Translation) a/nebo k firewallu, musíte v této oblasti provést několik nastavení, aby byl váš telefon z Internetu dosažitelný (tzn.adresovatelný). Pomocí NAT se skryjí adresy IP účastníků v LAN za společnou veřejnou adresou IP routeru. Pro příchozí volání Pokud je na routeru zapnuta služba port forwarding pro telefon nebo je zřízena služba DMZ, nejsou pro příchozí volání zapotřebí žádná speciální nastavení. Jestliže tomu tak není, je k zajištění dosažitelnosti telefonu nutné vytvořit záznam v tabulce NAT routeru (v routeru). Ten se vytvoří během registrace telefonu ke službě SIP. Z bezpečnostních důvodů se tento záznam v určitých časových intervalech (session timeout) maže. Telefon proto musí svoji registraci v určitých časových intervalech (viz NAT refresh time, str. 32) potvrdit, aby mohl zůstat jeho záznam v tabulce routeru zachován. Pro odchozí volání Telefon potřebuje svou veřejnou adresu, aby mohl přijímat hlasová data partnera. Jsou dvě možnosti: u Telefon zjišťuje veřejnou adresu u serveru STUN na Internetu (Simple Transversal of UDP over NAT). STUN lze použít pouze u tzv. asymetrických NAT a neblokujících bran firewall. u Telefon směřuje požadavek na navázání spojení nikoli na SIP proxy, ale na Outbound proxy na Internetu, který datovým paketům přiděluje veřejnou adresu. Aby bylo možné NAT/bránu firewall na routerech obejít, jsou server STUN a Outbound proxy používány alternativně. STUN enabled Klepněte na položku Yes, jestliže má váš telefon používat STUN, jakmile je na příslušném routeru použitý asymetrický NAT. STUN server address Zadejte (plné) jméno DNS nebo adresu IP serveru STUN na Internetu (maximálně 74 znaků). Jestliže jste v poli STUN enabled vybrali možnost Yes, musíte zde zadat server STUN. STUN server port Zadejte číslo komunikačního portu na serveru STUN. Standardní port je

33 STUN refresh time Zadejte, v jakých časových intervalech má telefon opakovat svoji registraci v serveru STUN. Toto opakování je třeba, aby položka telefonu zůstala zachována v tabulkách serveru STUN. Opakování se provede pro všechna zapnutá spojení VoIP. Na požadované nastavení STUN refresh time se informujte u svého provozovatele služeb VoIP. Přednastaveno je 240 s. Jestliže zadáte 0 s, registrace se nebude periodicky opakovat. NAT refresh time Zadejte, v jakých časových intervalech má telefon aktualizovat svůj záznam v tabulce routeru NAT. Časový interval zadejte v sekundách tak, aby byl o něco menší než interval session timeout NAT. Hodnotu přednastavenou pro NAT refresh time nemusíte zpravidla měnit. Outbound proxy mode Zadejte, kdy se má použít Outbound proxy. Always Všechna z telefonu odesílaná signalizační a hlasová data budou odeslána na server Outbound proxy. Automatic Z telefonu odesílaná data budou na server Outbound proxy odeslána pouze v případě, že je telefon připojen k routeru se symetrickým NAT nebo blokující bránou firewall. Jestliže se telefon nachází za asymetrickým NAT, použije se server STUN. Jestliže jste nastavili STUN enabled = No nebo jste nezadali žádný server STUN, vždy se použije server Outbound proxy. Never Server Outbound proxy nebude používán. Jestliže v poli Outbound server address nezadáte nic, chová se telefon bez ohledu na vybraný režim vždy jako u volby Never. Outbound server address Zadejte (plné) jméno DNS nebo adresu IP serveru Outbound proxy vašeho provozovatele služeb (maximálně 74 znaků). Upozornění U mnoha provozovatelů je server Outbound proxy identický se serverem SIP proxy. Outbound proxy port Zadejte číslo komunikačního portu používaného serverem Outbound proxy. Standardní port je

34 Uložení nastavení do telefonu Klepnutím na tlačítko Set změny uložte. Po uložení se zobrazí seznam Connections. nebo: Klepnutím na tlačítko Cancel změny zrušíte. nebo: Klepnutím na tlačítko Delete Connection smažete spojení VoIP z konfigurace. Nebudete již dosažitelní na tomto telefonním čísle a nebudete moci z tohoto čísla volat. Pokud bylo smazané spojení odesílacím spojením interního účastníka, bude tomuto internímu účastníkovi automaticky přiděleno nové odesílací spojení. Pokud je telefon připojen k lince ISDN, jedná se o číslo MSN s nejnižším číslem pozice, nebo pokud je telefon připojen k analogové pevné síti, jedná se o číslo pevné sítě. Pamatujte Jestliže delší dobu neprovedete žádné zadání, spojení s webovým konfigurátorem se přeruší. Neuložená zadání budou ztracena. Zadání případně průběžně ukládejte. V zadání resp. změnách můžete po uložení pokračovat. Aktivování nového spojení VoIP Jestliže jste konfigurovali nové spojení VoIP, musíte ho ještě aktivovat. V seznamu Connections: Ve sloupci Active aktivujte příslušnou možnost ( = zapnuto). Telefon se přihlásí se zadanými přístupovými daty u provozovatele služeb VoIP. Aktualizujte internetovou stránku (např.tím, že stisknete klávesu F5). Pokud bylo přihlášení úspěšné, zobrazí se ve sloupci Status hodnota Registered. Nyní jste dosažitelní pod tímto telefonním číslem VoIP. Po novém zadání je spojení VoIP přiřazeno základnové stanici, všem přihlášeným sluchátkům, hlasovému záznamníku AM 1 a případně připojenému FAXU jako přijímací spojení. Přidělené hodnoty lze měnit ( str. 39). 33

35 Telephony Audio: Optimalizace kvality jazyka při spojení VoIP Můžete provést obecná i specifická nastavení ke zlepšování kvality hlasu v rámci telefonie VoIP. Otevřete webovou stránku Settings Telephony Audio. Hlasová kvalita u připojení VoIP se určuje podle hlasového kodeku použitého kpřenosu dat a šířky přenosového pásma k dispozici u vašeho připojení DSL. Díky hlasovému kodeku se hlasová data digitalizují (kódují/dekódují) a komprimují. Lepší kodek (lepší hlasová kvalita) znamená, že musí být přeneseno více dat, tj.pro bezvadný přenos hlasových dat je zapotřebí připojení DSL s větší šíří pásma. Následující hlasové kodeky jsou podporovány vaším telefonem: G.722 Velmi dobrá hlasová kvalita Širokopásmový hlasový kodek G.722 pracuje ve stejné přenosové rychlosti jako G.711 (64 Kbit/s na hlasovém spojení), ale s vyšší frekvencí vzorkování. Díky tomu lze reprodukovat vyšší frekvence. Hlasová kvalita je proto čistší a lepší než u jiných kodeků (High Definition Sound Performance HDSP). Další sluchátka s kvalitou HDSP jsounapř.: Gigaset S67H, S68H, SL37H. G.711 a law / G.711 μ law Velmi dobrá hlasová kvalita (srovnatelná s ISDN). Potřebná šířka pásma je 64 Kbit/s na hlasové spojení. G.726 Dobrá hlasová kvalita (horší než u G.711, ale lepší než u G.729). Telefon podporuje kodek G.726 s přenosovou rychlostí 32 Kbit/s na jedno hlasové spojení. G.729 Střední hlasová kvalita. Nutná šířka pásma je menší nebo rovna 8 Kbit/s na jedno hlasové spojení. Obě strany telefonního připojení (volající/odesílatel a příjemce) musejí používat stejný hlasový kodek. Hlasový kodek je odevzdáván při vytváření připojení mezi odesílatelem a příjemcem. Kvalitu hlasu můžete ovlivnit tím, že (s ohledem na šířku pásma přípojky DSL) vyberete takové hlasové kodeky, které má využívat váš telefon, a stanovíte pořadí, ve kterém budou kodeky navrhovány při vytváření spojení VoIP. 34

36 Oblast: Settings for Bandwidth Nastavení v této části ovlivní všechna spojení VoIP. Allow 1 VoIP call only Na telefonu můžete obvykle současně vést až čtyři telefonáty VoIP. Pokud má přípojka DSL nízkou šířku pásma, může dojít v případě několika současně vedených hovorů VoIP k problémům. Přenos dat již není bez potíží (prodlevy v přenosu hovoru, ztráta dat apod.). Aktivujte možnost Yes pod volbou Allow 1 VoIP call only, aby nebylo možné navázat dva telefonní hovory VoIP současně. Pokud chcete povolit více paralelních spojení VoIP, aktivujte možnost No. Nezapomeňte prosím: Pokud je dovoleno pouze jedno spojení VoIP, nejsou k dispozici následující služby sítě VoIP: u Upozornění na druhý hovor Během hovoru prostřednictvím služby VoIP není zobrazeno upozornění na druhé volání. u Externí zpětný dotaz z hovoru VoIP u Přepínání a založení konference pomocí služby VoIP Voice Quality V telefonu jsou uložena standardní nastavení použitých kodeků: jedno optimalizované nastavení pro nízkou a jedno pro vysokou šířku pásma. Zapněte jednu z možností Optimized for low bandwidth / Optimized for high bandwidth, pokud chcete převzít standardní nastavení všech spojení VoIP. Nastavení jsou zobrazena v oblasti Settings for Connections a nelze je změnit. Aktivujte možnost Own Codec preference, pokud pro dané použití vyberete hlasový kodek a chcete je použít (viz Oblast: Settings for Connections ). 35

37 Oblast: Settings for Connections V této oblasti provedete specifická nastavení pro jednotlivá spojení VoIP. Následující nastavení můžete provést pro každé spojení VoIP nakonfigurované na telefonu: Volume for VoIP Calls V závislosti na poskytovateli služeb VoIP může být hlasitost hovoru a sluchátka příliš nízká nebo příliš vysoká, takže regulace hlasitosti pomocí sluchátka není dostatečná. Uveďte, zda je přijímaná oblast hlasitosti příliš vysoká nebo příliš nízká. K dispozici jsou následující možnosti: Low Hlasitost mluvítka/sluchátka je příliš vysoká. Když tuto možnost zapnete, hlasitost se sníží o 6 db. Normal Hlasitost mluvítka/sluchátka nemusí být zvýšena/snížena. High Hlasitost mluvítka/sluchátka je příliš nízká. Když tuto možnost zapnete, hlasitost se zvýší o 6 db. Selected codecs / Available codecs Předpoklad: V oblasti Settings for Bandwidth je pro volbu Voice Quality aktivována možnost Own Codec preference. Prostřednictvím seznamů Selected codecs a Available codecs lze stanovit hodnoty odpovídající přípojce DSL dle požadavků uživatele. Vyberte hlasový kodek, který má použít váš telefon, a zadejte pořadí, ve kterém mají být kodeky při navázání spojení VoIP pro toto spojení VoIP navrhovány. Převezměte ty hlasové kodeky, které má váš telefon u odchozích volání nabízet, do seznamu Selected codecs. Klepněte v seznamu Available codecs na hlasový kodek, který chcete převzít (pomocí klávesy Shift nebo Ctrl můžete označit více záznamů). Klepněte na tlačítko <Add. Přesuňte hlasové kodeky, které telefon nemá používat, do seznamu Available codecs. Za tím účelem vyberte hlasové kodeky ze seznamu Selected codecs (viz výše) a klepněte na softwarové tlačítko Remove>. Seřaďte hlasové kodeky v seznamu Selected codecs podle toho, v jakém pořadí je má telefon protistraně při navazování spojení nabízet. Použijte k tomu softwarová tlačítka Up a Down. Během navazování spojení VoIP navrhne telefon protistraně nejprve 1. hlasový kodek v seznamu Selected codecs. Jestliže protistrana tento hlasový kodek neakceptuje (např.protože jej nepodporuje), nabídne telefon 2. hlasový kodek atd. Jestliže protistrana neakceptuje žádný z hlasových kodeků ze seznamu Selected codecs, spojení se nenaváže. Na sluchátku se zobrazí příslušné hlášení. Pokud by se telefon pokoušel opakovaně navázat širokopásmové spojení, dejte kodek G.722 na 1. místo v seznamu Selected codecs. 36

38 Upozornění u Kodeky byste měli deaktivovat (přesunout do seznamu Available codecs) pouze v případě, že k tomu máte zvláštní důvod. Čím více kodeků je deaktivovaných, tím vyšší je nebezpečí, že nebude možné navázat spojení z důvodu neúspěšného vyjednávání o použití kodeku. Zejména širokopásmová spojení lze navázat jedině tehdy, pokud povolíte kodek G.722. u U příchozích volání jsou vždy povoleny všechny podporované hlasové kodeky. Oblast: Settings for Codecs K dalšímu ušetření pásma a přenosové kapacity můžete na připojeních VoIP, která používají kodek G.729, potlačit přenos hlasových paketů v pauzách při hovoru ( Potlačení ticha ). Váš partner poté namísto ruchu pozadí ve vašem okolí uslyší syntetický šum vytvářený u příjemce. Pamatujte: Potlačení ticha znamená za určitých okolností zhoršení kvality přenosu hlasu. V políčku Enable Annex B for codec G.729 zadejte, jestli má být při použití kodeku G.729 potlačen přenos datových paketů v pauzách při hovoru (aktivujte možnost Yes). Uložení nastavení do telefonu Klepněte na softwarové tlačítko Set k uložení nastavení hlasové kvality. Pokud jste změnili nastavení Enable Annex B for codec G.729 v části Settings for Codecs, je třeba provést restartování základnové stanice. Budete odhlášeni od webového konfigurátoru. Po restartování se zobrazí webová stránka Login. Upozornění K dosažení dobré hlasové kvality dbejte také na toto: u Při telefonování pomocí služby VoIP se vyvarujte jiných aktivit na Internetu (např.surfování na Internetu). u Berte v úvahu, že v závislosti na použitém kodeku a vytížení sítě může dojít ke zpoždění řeči. 37

39 Hlasová kvalita a infrastruktura Zařízení Gigaset vám umožní telefonovat pomocí služby VoIP v dobré hlasové kvalitě. Výkon vašeho telefonu při telefonování přes Internet tedy i hlasová kvalita závisí také na vlastnostech celé infrastruktury. Výkon ovlivňují mj. i následující komponenty vašeho poskytovatele služby VoIP: u router, u DSLAM, u přenosová vzdálenost DSL a-rychlost, u spojovací vzdálenosti Internetu, u nebo další aplikace, které rovněž využívají přípojku DSL. V sítích VoIP se hlasová kvalita ovlivňuje mimo jiné tzv. Quality of Service (QoS). Pokud celá infrastruktura disponuje QoS, je hlasová kvalita vyšší (menší zpoždění, méně ozvěn, méně praskání atd.). Pokud např.router QoS nedisponuje, je hlasová kvalita horší. Víc podrobností najdete v odborném tisku. 38

40 Telephony Number Assignment: Přidělení odesílacích a přijímacích spojení U každé základnové stanice a připojeného zařízení můžete stanovit, které ze spojení příslušného telefonu mu bude přiděleno jako přijímací a odesílací spojení. Upozornění Základnové stanici a připojeným zařízením jsou přidělena následující spojení v případě, že nepřidělíte žádná spojení: u přijímací spojení základnové stanice a přihlášených sluchátek: všechna spojení telefonu (pevná síť/isdn, Gigaset.net a VoIP) včetně spojení GSM mobilního telefonu za předpokladu, že je přihlášen a aktivován prostřednictvím rozhraní Bluetooth (spojení je navázáno; GSM); u odesílací spojení základnové stanice a přihlášených sluchátek: analogové spojení v pevné síti případně číslo ISDN, které jste zadali jako první při konfiguraci telefonu. Pokud je telefon připojen k lince ISDN a nejsou nakonfigurována žádná čísla MSN, použije se první spojení VoIP konfigurace jako odesílací spojení. u Prvnímu hlasovému záznamníku základnové stanice jsou přidělena všechna spojení (včetně spojení GSM mobilního telefonu připojeného pomocí rozhraní Bluetooth) jako přijímací spojení. Dalším dvěma hlasovým záznamníkům nejsou přidělena žádná přijímací spojení. u Pokud je aktivní připojení faxu (viz návod k používání základnové stanice na přiloženém disku CD), jsou faxu přidělena také všechna spojení (včetně spojení GSM mobilního telefonu připojeného pomocí rozhraní Bluetooth) jako přijímací spojení. Analogové spojení v pevné síti, případně první nakonfigurované číslo MSN linky ISDN je mu přiděleno jako odesílací spojení. 39

41 Přidělení přijímacího a odesílacího spojení základnové stanici nebo sluchátkům, změna interního názvu Základnové stanici a každému přihlášenému sluchátku můžete přidělit libovolný počet spojení jako přijímací spojení. Přijímací spojení stanovují, při kterých voláních mají jednotlivá sluchátka zvonit. Základnové stanici a každému sluchátku můžete přidělit jedno ze spojení jako odesílací spojení. Odesílací spojení stanovuje, kterému číslu nebo účtu VoIP budou hovory uskutečněné prostřednictvím základnové stanice nebo sluchátka zaúčtovány. Výjimky: Pro volané telefonní číslo bylo stanoveno pravidlo volby ( str. 48). Můžete také nastavit, aby bylo možné při každém volání na základnové stanici nebo sluchátku odesílací spojení vybrat ze seznamu všech dostupných spojení. Otevřete webovou stránku Settings Telephony Number Assignment. Na základnové stanici (Desktop Phone) a každém ze sluchátek se zobrazí následující (příklad): 40 U každého sluchátka a základnové stanice se zobrazí standardní název (INT 1,... INT 7), příp. zadaný název a seznam spojení, která jsou konfigurována pro telefon a jsou aktivována. Sloupec Connection obsahuje název spojení. Uspojení GSM se zobrazí GSM. Spojení GSM se zobrazí, pouze pokud seznam známých zařízení obsahuje nejméně jeden mobilní telefon GSM. V případě potřeby můžete změnit interní název zařízení v poli Name.

42 Určete u každého zařízení jedno spojení jako odesílací spojení. Klepněte při tom ve sloupci for outgoing calls na možnost (volicí spínač) uvedenou za příslušným spojením. Dosavadní přidělená hodnota bude automaticky deaktivována. Pokud vyberete možnost Select line for each outgoing call, můžete při každém hovoru vybrat, prostřednictvím kterého čísla MSN chcete navázat spojení. Upozornění Základnové stanici a každému přihlášenému sluchátku je napevno přiděleno číslo Gigaset.net jako odesílací spojení. Telefonní čísla končící na #9 jsou vytáčena automaticky prostřednictvím sítě Gigaset.net. Vyberte u každého zařízení spojení, která mu chcete přidělit jako přijímací spojení. Klepněte ve sloupci for incoming calls na výběrovou možnost uvedenou za příslušným spojením. Každému sluchátku můžete přidělit několik spojení nebo nemusíte přidělit žádné spojení ( = přiděleno). Poté klepněte na tlačítko Set a nastavení uložte. Upozornění u Pokud je smazáno spojení, které bylo přiděleno zařízení jako odesílací spojení, je mu automaticky přiděleno analogové spojení v pevné síti, případně první nakonfigurované číslo MSN sítě ISDN jako odesílací spojení. Pokud je telefon připojen k lince ISDN a nejsou nakonfigurována žádná čísla MSN, použije se první spojení VoIP konfigurace jako odesílací spojení. u Pokud spojení není přiděleno žádnému zařízení jako přijímací spojení, volání na toto telefonní číslo nejsou signalizována na základnové stanici ani žádném ze sluchátek. 41

43 Přidělení přijímacího a odesílacího spojení faxu Předpoklad: Na základnové stanici jste aktivovali připojení faxu. Faxu můžete přidělit libovolný počet spojení jako přijímacích spojení a jedno spojení jako odesílací spojení. Faxu je vždy přidělen interní název INT 8. for outgoing calls for incoming calls Klepněte v prvním sloupci (for outgoing calls) na možnost uvedenou za spojením, které chcete přidělit faxu jako odesílací spojení. Dosavadní přidělená hodnota bude automaticky deaktivována. Klepněte ve druhém sloupci (for incoming calls) na výběrovou možnost uvedenou za spojením, které chcete přidělit faxu jako přijímací spojení. Můžete přidělit několik spojení nebo nemusíte přiřadit žádné spojení ( = přiděleno). Poté klepněte na tlačítko Set a nastavení uložte. Upozornění Nastavení se projeví pouze tehdy, je-li na základnové stanici aktivován port pro fax ( podrobný návod k obsluze základnové stanice naleznete na přiloženém disku CD). 42

44 Přidělení přijímacích spojení hlasovým záznamníkům U každého spojení můžete zadat, který ze tří hlasových záznamníků základnové stanice má volání na toto číslo přijmout. Je při tom třeba přidělit každému přijímacímu spojení jeden hlasový záznamník. Upozornění u Každé spojení je s každým novým záznamem přiděleno integrovanému hlasovému záznamníku 1 jako přijímací spojení. u Pokud není hlasovému záznamníku přiděleno žádné přijímací spojení, nebude aktivován. Nezobrazí se v seznamu hlasových záznamníků a nelze jej zapnout. Otevřete webovou stránku Settings Telephony Number Assignment. U spojení GSM se zobrazí název příslušného mobilního telefonu s technologií Bluetooth v seznamu známých zařízení. Vyberte v oblasti Answering Machine pro každé spojení (MSN, pevná síť, VoIP, GSM) hlasový záznamník (AM 1, AM 2, AM 3), který má přijímat hovory (pokud je zapnutý). Každému hlasovému záznamníku můžete přiřadit libovolný počet spojení. Pokud u spojení vyberete možnost None, nebudou hovory na toto spojení přijímány hlasovým záznamníkem. Poté klepněte na tlačítko Set a nastavení uložte. 43
