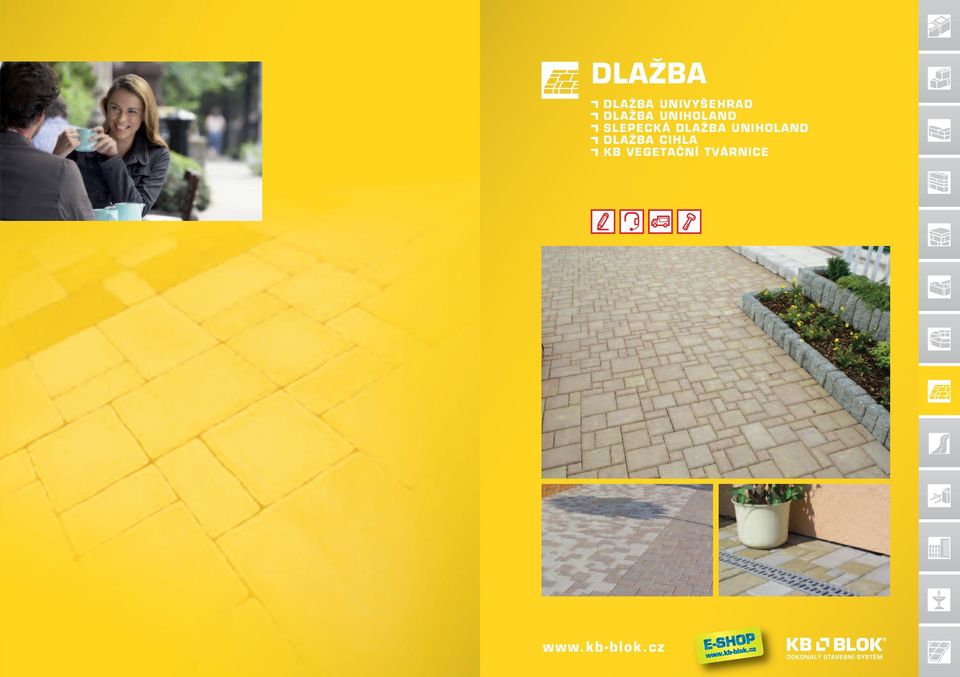

1 DLAŽBA UNIVYŠEHRAD DLAŽBA UNIHOLAND SLEPECKÁ DLAŽBA UNIHOLAND DLAŽBA CIHLA KB VEGETAČNÍ TVÁRNICE

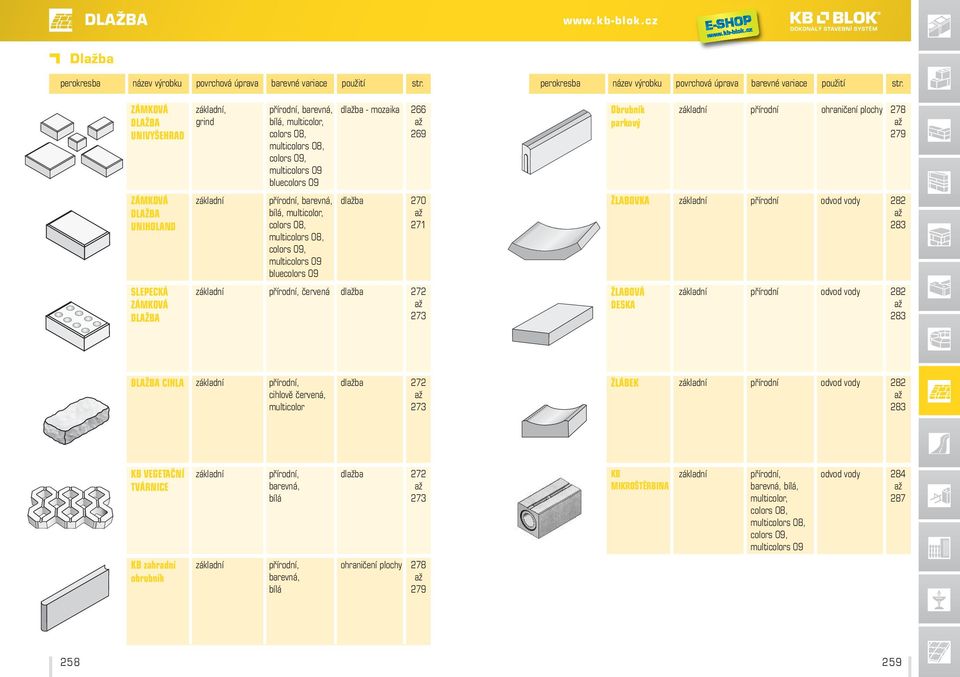

2 Dlba perokresba název výrobku povrchová úprava barevné variace použití str. perokresba název výrobku povrchová úprava barevné variace použití str. ZÁMKOVÁ DLAŽBA UNIVYŠEHRAD, grind barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, dlba - mozaika Obrubník parkový přírodní ohraničení plochy ZÁMKOVÁ DLAŽBA UNIHOLAND barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, dlba ŽLABOVKA přírodní odvod vody SLEPECKÁ ZÁMKOVÁ DLAŽBA červená dlba ŽLABOVÁ DESKA přírodní odvod vody DLAŽBA CIHLA cihlově červená, multicolor dlba ŽLÁBEK přírodní odvod vody KB VEGETAČNÍ TVÁRNICE barevná, bílá dlba KB MIKROŠTĚRBINA barevná, bílá, multicolor, colors 08, multicolors 08, colors 09, odvod vody KB zahradní obrubník barevná, bílá ohraničení plochy

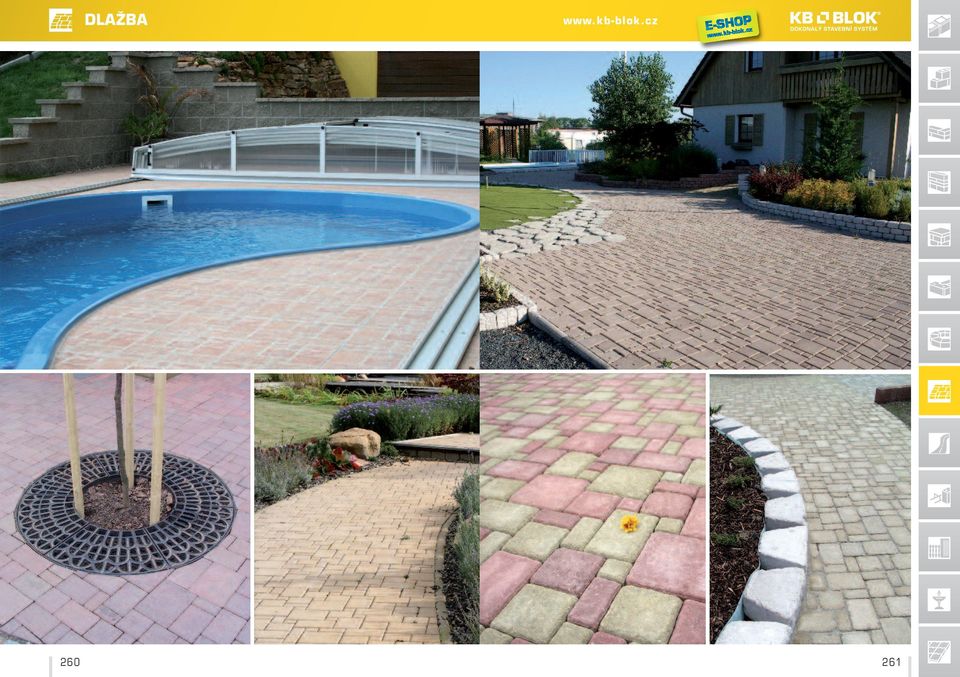

3

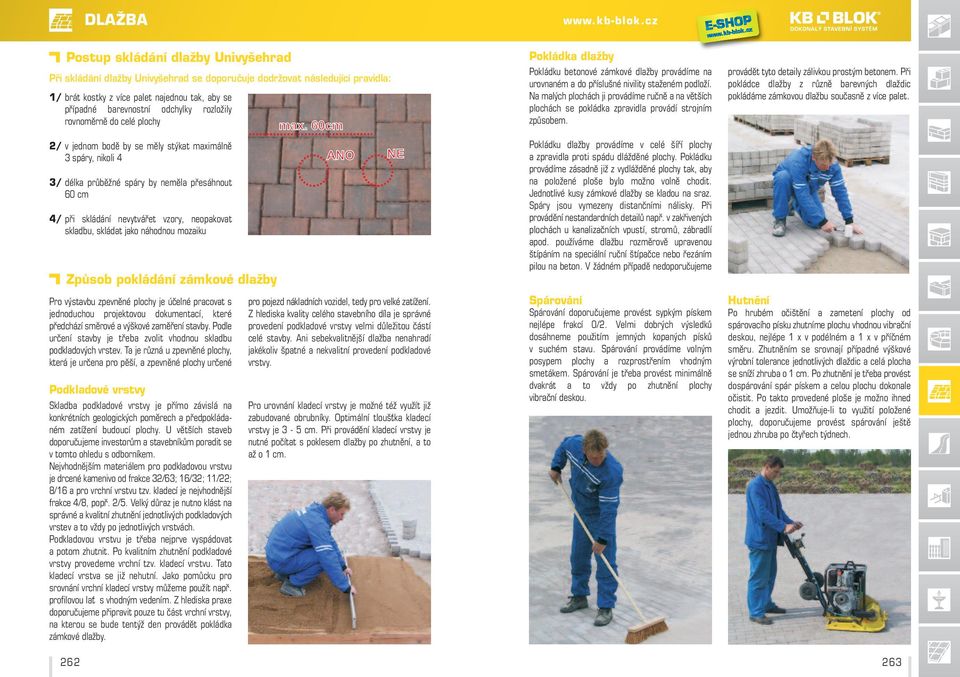

4 Postup skládání dlby Univyšehrad Při skládání dlby Univyšehrad se doporučuje dodržovat následující pravidla: 1/ brát kostky z více palet najednou tak, aby se případné barevnostní odchylky rozložily rovnoměrně do celé plochy 2/ v jednom bodě by se měly stýkat maximálně 3 spáry, nikoli 4 3/ délka průběžné spáry by neměla přesáhnout 60 cm 4/ při skládání nevytvářet vzory, neopakovat skladbu, skládat jako náhodnou mozaiku Způsob pokládání zámkové dlby Pro výstavbu zpevněné plochy je účelné pracovat s jednoduchou projektovou dokumentací, které předchází směrové a výškové zaměření stavby. Podle určení stavby je třeba zvolit vhodnou skladbu podkladových vrstev. Ta je různá u zpevněné plochy, která je určena pro pěší, a zpevněné plochy určené Podkladové vrstvy Skladba podkladové vrstvy je přímo závislá na konkrétních geologických poměrech a předpokládaném zatížení budoucí plochy. U větších staveb doporučujeme investorům a stavebníkům poradit se v tomto ohledu s odborníkem. Nejvhodnějším materiálem pro podkladovou vrstvu je drcené kamenivo od frakce 32/63; 16/32; 11/22; 8/16 a pro vrchní vrstvu tzv. kladecí je nejvhodnější frakce 4/8, popř. 2/5. Velký důraz je nutno klást na správné a kvalitní zhutnění jednotlivých podkladových vrstev a to vždy po jednotlivých vrstvách. Podkladovou vrstvu je třeba nejprve vyspádovat a potom zhutnit. Po kvalitním zhutnění podkladové vrstvy provedeme vrchní tzv. kladecí vrstvu. Tato kladecí vrstva se již nehutní. Jako pomůcku pro srovnání vrchní kladecí vrstvy můžeme použít např. profilovou lať s vhodným vedením. Z hlediska praxe doporučujeme připravit pouze tu část vrchní vrstvy, na kterou se bude tentýž den provádět pokládka zámkové dlby. 262 pro pojezd nákladních vozidel, tedy pro velké zatížení. Z hlediska kvality celého stavebního díla je správné provedení podkladové vrstvy velmi důležitou částí celé stavby. Ani sebekvalitnější dlba nenahradí jakékoliv špatné a nekvalitní provedení podkladové vrstvy. Pro urovnání kladecí vrstvy je možné též využít již zabudované obrubníky. Optimální tloušťka kladecí vrstvy je 3-5 cm. Při provádění kladecí vrstvy je nutné počítat s poklesem dlby po zhutnění, a to o 1 cm. Pokládka dlby Pokládku betonové zámkové dlby provádíme na urovnaném a do příslušné nivility steném podloží. Na malých plochách ji provádíme ručně a na větších plochách se pokládka zpravidla provádí strojním způsobem. Pokládku dlby provádíme v celé šíří plochy a zpravidla proti spádu dlážděné plochy. Pokládku provádíme zásadně již z vydlážděné plochy tak, aby na položené ploše bylo možno volně chodit. Jednotlivé kusy zámkové dlby se kladou na sraz. Spáry jsou vymezeny distančními nálisky. Při provádění nestandardních detailů např. v zakřivených plochách u kanalizačních vpustí, stromů, zábradlí apod. používáme dlbu rozměrově upravenou štípáním na speciální ruční štípačce nebo řezáním pilou na beton. V žádném případě nedoporučujeme Spárování Spárování doporučujeme provést sypkým pískem nejlépe frakcí 0/2. Velmi dobrých výsledků dosáhneme použitím jemných kopaných písků v suchém stavu. Spárování provádíme volným posypem plochy a rozprostřením vhodným smetákem. Spárování je třeba provést minimálně dvakrát a to vždy po zhutnění plochy vibrační deskou. provádět tyto detaily zálivkou prostým betonem. Při pokládce dlby z různě barevných dldic pokládáme zámkovou dlbu současně z více palet. Hutnění Po hrubém očištění a zametení plochy od spárovacího písku zhutníme plochu vhodnou vibrační deskou, nejlépe 1 x v podélném a 1 x v příčném směru. Zhutněním se srovnají případné výškové výrobní tolerance jednotlivých dldic a celá plocha se sníží zhruba o 1 cm. Po zhutnění je třeba provést dospárování spár pískem a celou plochu dokonale očistit. Po takto provedené ploše je možno ihned chodit a jezdit. Umožňuje-li to využití položené plochy, doporučujeme provést spárování ještě jednou zhruba po čtyřech týdnech. 263

5 DLAŽBA Doporučené podkladové vrstvy Ukázky skladeb Plocha určená pro pěší Ukázky skladeb dlby a Cihla 60 mm - dlba mm - drcené kamenivo 8-16 mm mini 60 mini 80 Plocha určená pro pěší s možným pojezdem maxi 60 maxi 80 maxi 60 maxi 80 Plocha určená pro pojezd osobními vozidly 80 mm - dlba 80 mm - dlba 50 mm - drcené kamenivo 8-16 mm 200 mm - drcené kamenivo mm mini 60 mini 80 maxi, mini maxi, mini, mini, mini 100 mm - drcené kamenivo 8-16 mm 200 mm - drcené kamenivo mm 100 mm - štěrkopísek 0-8 mm Plocha určená pro pojezd středními nákladními vozidly 80 mm - dlba 80 mm - dlba 50 mm - drcené kamenivo 8-16 mm 100 mm - drcené kamenivo mm 100 mm - drcené kamenivo 8-16 mm 100 mm - drcené kamenivo mm 200 mm - drcené kamenivo mm 100 mm - štěrkopísek 0-8 mm 264 Plocha určená pro pojezd těžkými nákladními vozidly v těžkých geologických podmínkách mini - 34 ks maxi - 16,5 ks, maxi - 18 ks maxi - 16 ks mini - 20 ks maxi - 20 ks, maxi - 29 ks maxi - 10,5 ks - 25 ks mini - 50 ks, maxi, mini Poměr kostek na mini maxi 1m2-14,5 ks - 14 ks - 14,25 ks - 33,5 ks mini - 33 ks, maxi, mini Poměr kostek na mini maxi 1m2-23 ks - 12 ks - 10,5 ks 250 mm - drcené kamenivo mm 100 mm - štěrkopísek 0-8 mm 5 mm - geotextilie 100 mm - štěrkopísek 0-8 mm 265

6 I. II. III. IV. V. technické údaje perokresba název výrobku / označení barevné variace rozměry / mm ZÁMKOVÁ DLAŽBA UNIVYŠEHRAD Zámková dlba UNIVYŠEHRAD 60 mm povrch šířka: 70 délka: 140 šířka: 210 hmotnost / ks počet ks / m 2 hmotnost / m 2 počet ks / paleta m 2 / paleta hmotnost palety Jednotlivé kostky nejsou paletovány v poměru 1:1. Nelze paletovat cca 22 ks 133,83 kg pouze jednu kg velikost kostky. Dlba Univyšehrad je určena pro nepravidelnou - mozaikovitou skladbu. I. Zámková dlba UNIVYŠEHRAD 60 mm povrch grind šířka: 70 II. III. délka: 140 Jednotlivé kostky nejsou paletovány v poměru 1:1. Nelze paletovat cca 22 ks 133,83 kg pouze jednu kg velikost kostky. IV. V. šířka: 210 Dlba Univyšehrad je určena pro nepravidelnou - mozaikovitou skladbu

7 I. II. III. IV. V. technické údaje perokresba název výrobku / označení barevné variace rozměry / mm ZÁMKOVÁ DLAŽBA UNIVYŠEHRAD Zámková dlba UNIVYŠEHRAD 80 mm povrch šířka: 70 délka: 140 šířka: 210 hmotnost / ks počet ks / m 2 hmotnost / m 2 počet ks / paleta m 2 / paleta hmotnost palety Jednotlivé kostky nejsou paletovány v poměru 1:1. Nelze paletovat cca 22 ks 129,50 kg pouze jednu kg velikost kostky. Dlba Univyšehrad je určena pro nepravidelnou - mozaikovitou skladbu. I. Zámková dlba UNIVYŠEHRAD 80 mm povrch grind šířka: 70 II. III. délka: 140 Jednotlivé kostky nejsou paletovány v poměru 1:1. Nelze paletovat cca 22 ks 129,50 kg pouze jednu kg velikost kostky. IV. V. šířka: 210 Dlba Univyšehrad je určena pro nepravidelnou - mozaikovitou skladbu

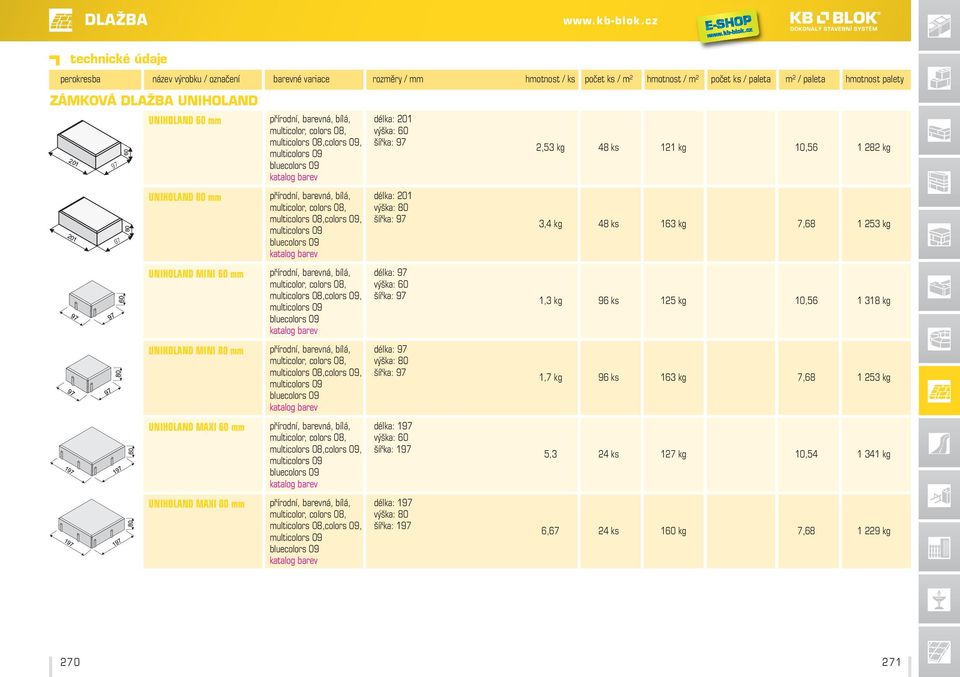

8 technické údaje perokresba název výrobku / označení barevné variace rozměry / mm ZÁMKOVÁ DLAŽBA UNIHOLAND UNIHOLAND 60 mm UNIHOLAND 80 mm UNIHOLAND MINI 60 mm UNIHOLAND MINI 80 mm UNIHOLAND MAXI 60 mm UNIHOLAND MAXI 80 mm délka: 201 délka: 201 délka: 97 délka: délka: 197 šířka: 197 délka: šířka: hmotnost / ks počet ks / m 2 hmotnost / m 2 počet ks / paleta m 2 / paleta hmotnost palety 2,53 kg 48 ks 121 kg 10, kg 3,4 kg 48 ks 163 kg 7, kg 1,3 kg 96 ks 125 kg 10, kg 1,7 kg 96 ks 163 kg 7, kg 5,3 24 ks 127 kg 10, kg 6,67 24 ks 160 kg 7, kg

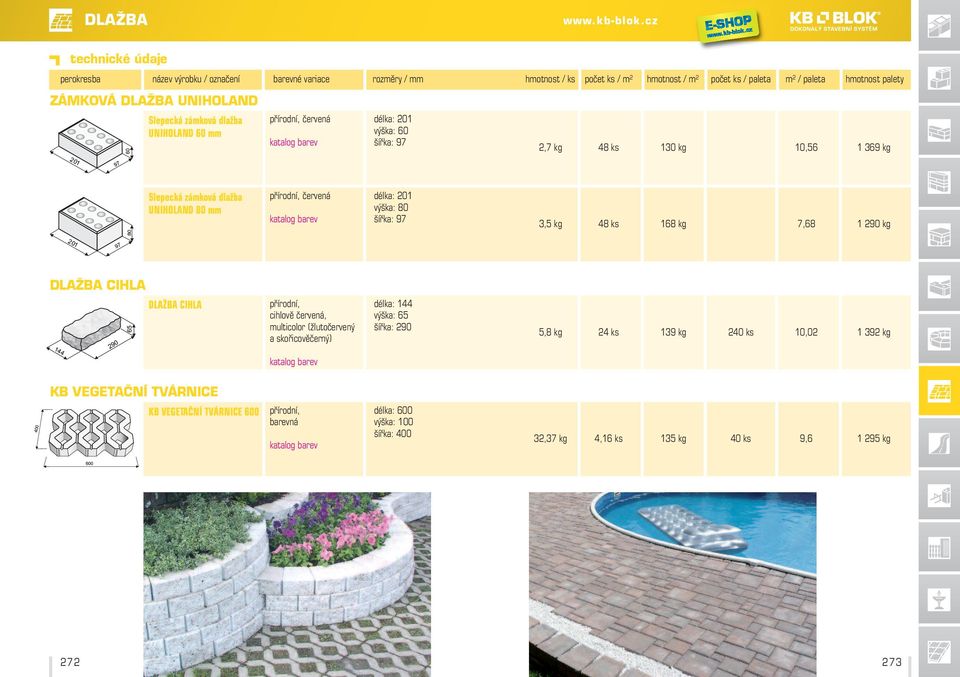

9 technické údaje perokresba název výrobku / označení barevné variace rozměry / mm ZÁMKOVÁ DLAŽBA UNIHOLAND Slepecká zámková dlba UNIHOLAND 60 mm červená délka: 201 hmotnost / ks počet ks / m 2 hmotnost / m 2 počet ks / paleta m 2 / paleta hmotnost palety 2,7 kg 48 ks 130 kg 10, kg Slepecká zámková dlba UNIHOLAND 80 mm červená délka: 201 3,5 kg 48 ks 168 kg 7, kg DLAŽBA CIHLA DLAŽBA CIHLA cihlově červená, multicolor (žlutočervený a skořicověčerný) délka: 144 výška: 65 šířka: 290 5,8 kg 24 ks 139 kg 240 ks 10, kg KB VEGETAČNÍ TVÁRNICE KB VEGETAČNÍ TVÁRNICE 600 barevná délka: výška: šířka: ,37 kg 4,16 ks 135 kg 40 ks 9, kg
