2 Imisní analyzátory HORIBA a měření ovzduší ve Vídni Jaroslav Líbal, HORIBA Praha

3 Předem ale trochu z historie firmy HORIBA

4 Zakladatel Dr. Masao Horiba Founded HORIBA, Ltd. as a pioneering venture in 1953 in Kyoto, Japan when he was a student of Kyoto University.

5 Firemní Motto

6 První výroba

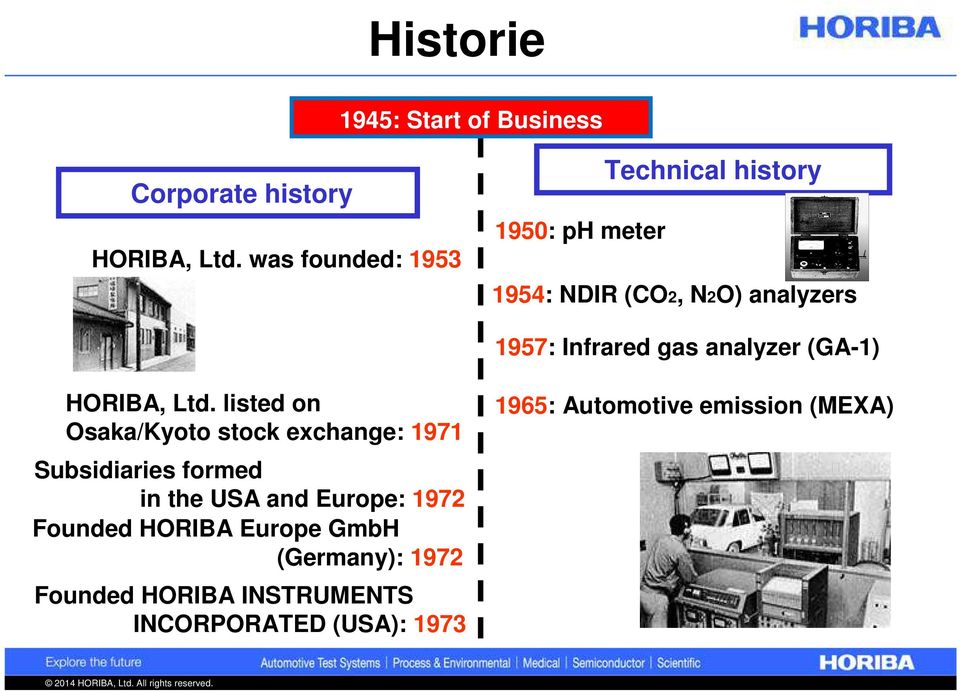

7 Historie 1945: Start of Business Corporate history HORIBA, Ltd. was founded: : ph meter Technical history 1954: NDIR (CO2, N2O) analyzers 1957: Infrared gas analyzer (GA-1) HORIBA, Ltd. listed on Osaka/Kyoto stock exchange: 1971 Subsidiaries formed in the USA and Europe: 1972 Founded HORIBA Europe GmbH (Germany): 1972 Founded HORIBA INSTRUMENTS INCORPORATED (USA): : Automotive emission (MEXA)

8 History of HORIBA Corporate history STEC Inc.: 1992 ABX SAS joined: : MEXA : MEXA-7000 Technical history Jobin Yvon SAS joined: 1997 Schenck DTS joined: : Automotive development test systems----dynas Gen Optics joined (SPRi): 2009

9 HORIBA v Evropě Saclay, France (Semiconductor, Scientific) HORIBA Jobin Yvon SAS, Longjumeau HORIBA ABX SAS, Montpellier HORIBA France Sarl Grenoble HORIBA Europe GmbH, Oberursel Paris Saclay Longjumeau Oberursel Montpellier Headcounts 1,785 Austria Belgium Czech France Germany Italy Netherlands Sweden Spain Poland Portugal Russia U.K. Rumania Turkey

10 Employees by Region Total Number of Employees As of December 31, ,787 Total Asia: 3, Total Europe1, Total Americas

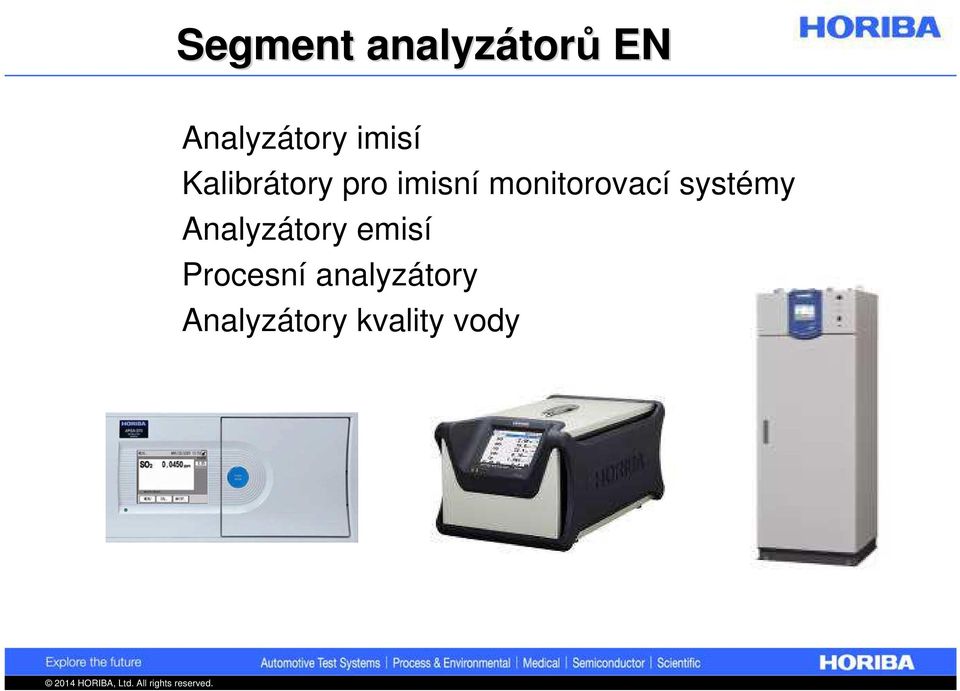

11 Segment analyzátor torů EN Analyzátory imisí Kalibrátory pro imisní monitorovací systémy Analyzátory emisí Procesní analyzátory Analyzátory kvality vody

12 Imisní analyzátory řady AP-370

13 Chemiluminescence NO + O 3 Jediný detektor měří střídavě NO, NOx a referenční (nulový) plyn. Jednotlivé složky jsou přepínány v taktu 0,75 sec. Vždy je porovnáván signál produkovaný měřeným plynem se signálem produkovaným referenčním (nulovým) plynem = Cross Flow modulace. Cross Flow modulace = žádný drift nuly NO 2 + O 2 + hv

14 Vzorek plynu obsahující SO 2 je ozařován UV-zářením o vlnové délce 215 nm. Při srážce s molekulou SO 2 pak dojde ke vzniku fluorescenčního záření o jiné vlnové délce (320 nm). Intenzita tohoto záření je měřena a je mírou koncentrace SO2 ve vzorku plynu. APSA-370

15 APMA-370 Technologie absorpce v IR oblasti je nejužívanější pro analýzu CO v plynech. HORIBA doplnila tuto techniku opět o tzv. Cross Flow modulaci. Vzorek plynu a referenční (nulový ) plyn jsou střídavě přepínány pomocí speciálního solenoidového ventilu s frekvencí 1 Hz. Cross Flow modulace = žádný drift nuly Rozdíl v absorpci IR záření, způsobená vzorkem plynu s obsahem CO a vzorkem referenčního plynu je interpretován jako koncentrace CO. Kompenzační AS-detektor zajišťuje kompenzaci vlivu interference vlhkosti na měření CO.

16 APOA-370 Ozon způsobuje charakteristickou absorpci UV záření na vlnové délce 253,7 nm. HORIBA doplnila tuto techniku opět o tzv. Cross Flow modulaci. Vzorek plynu a referenční (nulový ) plyn jsou střídavě přepínány pomocí speciálního solenoidového ventilu s frekvencí 1 Hz. Cross Flow modulace = žádný drift nuly Rozdíl v absorpci UV záření, způsobený vzorkem plynu s obsahem O 3 a vzorkem referenčního plynu je interpretován jako koncentrace O 3.

17 Ovzduší ve Vídni Čerpáno z materiálů, vydaných Magistrátem města Vídně. Smogová situace v Londýně v prosinci 1952 údajně vyprovokovala aktivity kolem dalšího sledování znečištění ovzduší. Vídeň započala s pravidelným měřením ovzduší ( SO 2 a tuhéčástice) v průběhu 50-tých let. Jednoduché metody. V průběhu 70-tých let obrovský nárůst znečištění ovzduší doprava, průmysl. Nasazeny první automatizované systémy. V 80-tých letech důsledný přechod na čistá paliva, dálkové topení, vybavení všech zdrojů emisí účinnými filtry, odsiřovacími jednotkami. Modernizace automobilového parku - katalyzátory. Významný pokles znečištění ovzduší na konci 80-tých let, hodnoty SO 2 takřka nulové. Prudký nárůst znečištění ovzduší ve Vídni od léta 1990 do města přijela tisíce aut bez katalyzátorů. Současnost díky masivním opatřením a osvětě (a penězům v pokladně) má Vídeň jedno z nejčistších ovzduší mezi velkými městy.

18 Ovzduší ve Vídni Imisní monitorovací síť Vídně 17 měřících stanic rozmístění: Hlavní obytné zóny Hlavní dopravní tepny Městské rekreační zóny

19 Ovzduší ve Vídni

20 Ovzduší ve Vídni

21 Ovzduší ve Vídni

22 Ovzduší ve Vídni

23 Ovzduší ve Vídni

24 Ovzduší ve Vídni

25 Ovzduší ve Vídni

26 Thank you 감감감감감감감감감감감 Dziękuję Tack ska ni ha ขอบค ณคร บ Gracias Σας ευχαριστούµε ا 감감감감감 Danke Merci Děkuji 감감 धन यव द Obrigado Cảm ơn Grazie
