1 T E A M D E WIENERBERGER CHALLENGE SI G N

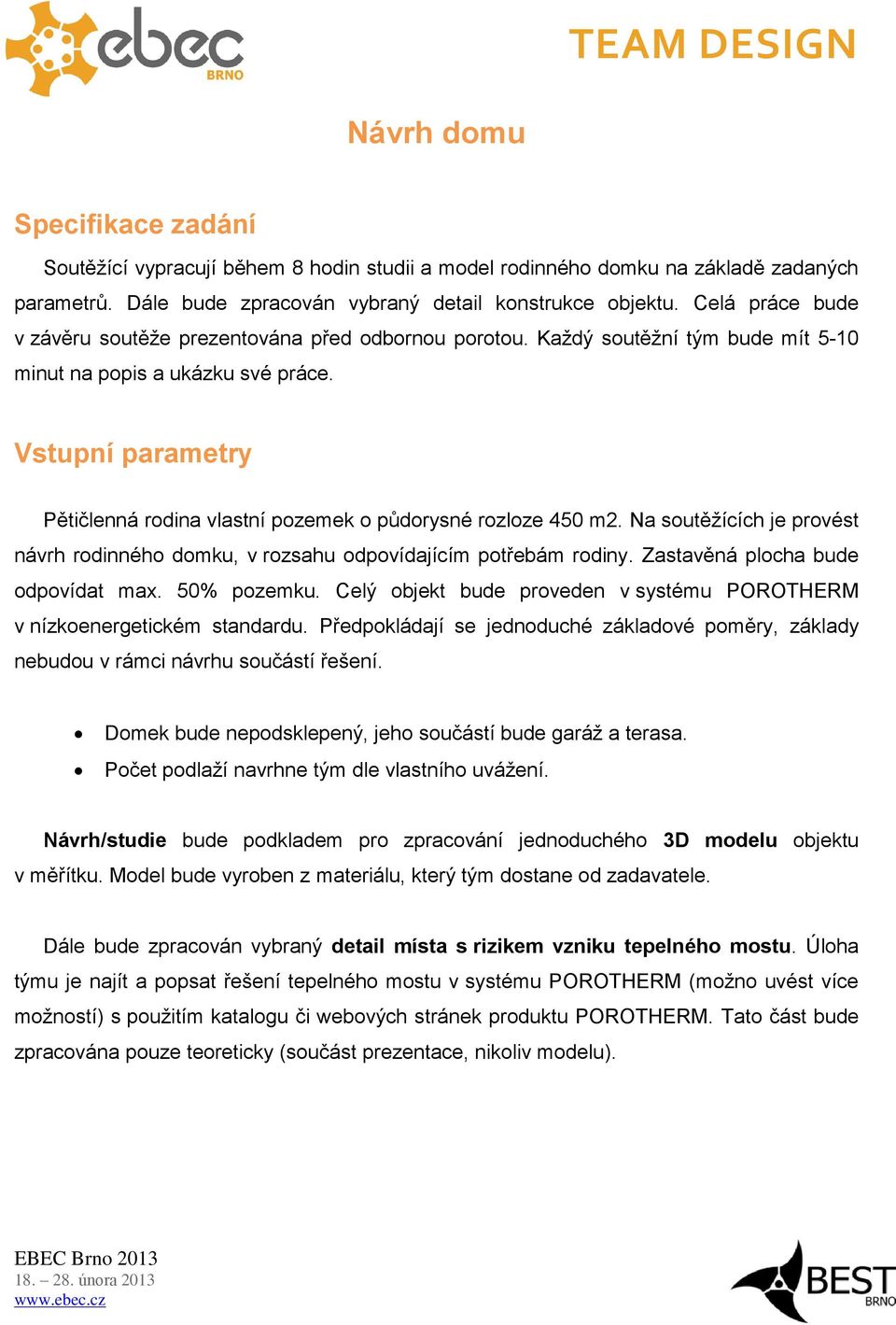

2 Návrh domu Specifikace zadání Soutěžící vypracují během 8 hodin studii a model rodinného domku na základě zadaných parametrů. Dále bude zpracován vybraný detail konstrukce objektu. Celá práce bude v závěru soutěže prezentována před odbornou porotou. Každý soutěžní tým bude mít 5-10 minut na popis a ukázku své práce. Vstupní parametry Pětičlenná rodina vlastní pozemek o půdorysné rozloze 450 m2. Na soutěžících je provést návrh rodinného domku, v rozsahu odpovídajícím potřebám rodiny. Zastavěná plocha bude odpovídat max. 50% pozemku. Celý objekt bude proveden v systému POROTHERM v nízkoenergetickém standardu. Předpokládají se jednoduché základové poměry, základy nebudou v rámci návrhu součástí řešení. Domek bude nepodsklepený, jeho součástí bude garáž a terasa. Počet podlaží navrhne tým dle vlastního uvážení. Návrh/studie bude podkladem pro zpracování jednoduchého 3D modelu objektu v měřítku. Model bude vyroben z materiálu, který tým dostane od zadavatele. Dále bude zpracován vybraný detail místa s rizikem vzniku tepelného mostu. Úloha týmu je najít a popsat řešení tepelného mostu v systému POROTHERM (možno uvést více možností) s použitím katalogu či webových stránek produktu POROTHERM. Tato část bude zpracována pouze teoreticky (součást prezentace, nikoliv modelu).

Vstupní parametry Pětičlenná rodina vlastní pozemek o půdorysné rozloze 450 m2. Na soutěžících je provést návrh rodinného domku, v rozsahu odpovídajícím potřebám rodiny.

3 Výstup Studie 1) Náčrty půdorysů všech podlaží Budou provedeny v přibližném měřítku a okótovány tak, aby byly zřejmé: rozměry vnější a vnitřní tloušťky zdí otvory a pozice otvorů vzhledem ke zdem případný otvor pro schodiště orientace světových stran 2) Náčrt řezu objektem Bude opět proveden v přibližném měřítku a okótován tak, aby byly patrné následující rozměry: světlá i konstrukční výška podlaží velikost a umístění otvorů provedení střechy (pouze graficky, není předmětem studie a součástí hodnocení je pouze její vzhled a soulad s objektem) 3) Legenda místností Poznámky Náčrt i legendu je možno provést jak ručně, tak s pomocí jakéhokoliv kreslícího software. Případné schodiště stačí do náčrtu zahrnout jako schodišťový prostor.

rozměry: světlá i konstrukční výška podlaží velikost a umístění otvorů provedení střechy (pouze graficky, není předmětem studie a součástí hodnocení je pouze její vzhled a soulad s

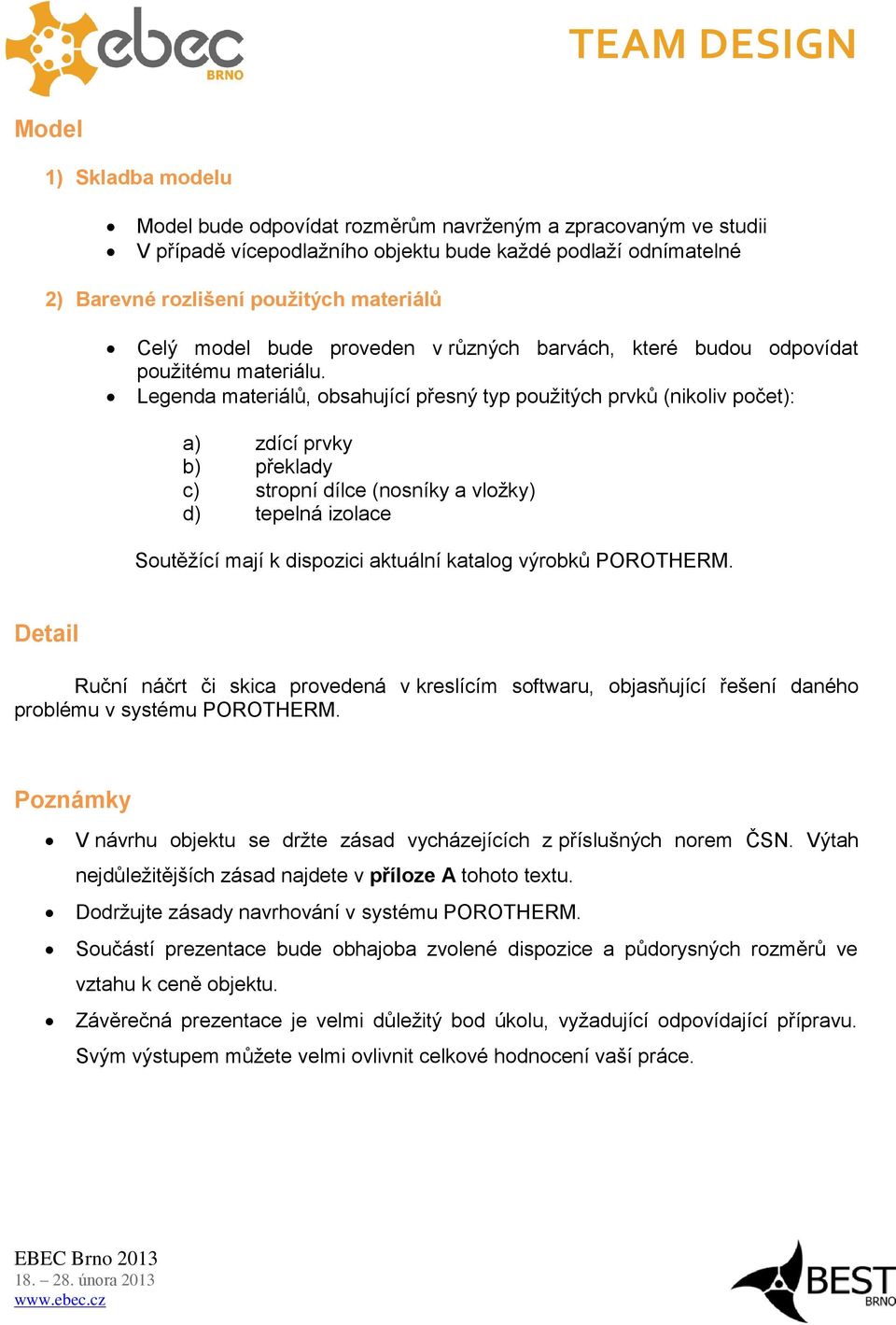

4 Model 1) Skladba modelu Model bude odpovídat rozměrům navrženým a zpracovaným ve studii V případě vícepodlažního objektu bude každé podlaží odnímatelné 2) Barevné rozlišení použitých materiálů Celý model bude proveden v různých barvách, které budou odpovídat použitému materiálu. Legenda materiálů, obsahující přesný typ použitých prvků (nikoliv počet): a) zdící prvky b) překlady c) stropní dílce (nosníky a vložky) d) tepelná izolace Soutěžící mají k dispozici aktuální katalog výrobků POROTHERM. Detail Ruční náčrt či skica provedená v kreslícím softwaru, objasňující řešení daného problému v systému POROTHERM. Poznámky V návrhu objektu se držte zásad vycházejících z příslušných norem ČSN. Výtah nejdůležitějších zásad najdete v příloze A tohoto textu. Dodržujte zásady navrhování v systému POROTHERM. Součástí prezentace bude obhajoba zvolené dispozice a půdorysných rozměrů ve vztahu k ceně objektu. Závěrečná prezentace je velmi důležitý bod úkolu, vyžadující odpovídající přípravu. Svým výstupem můžete velmi ovlivnit celkové hodnocení vaší práce.

Legenda materiálů, obsahující přesný typ použitých prvků (nikoliv počet): a) zdící prvky b) překlady c) stropní dílce (nosníky a vložky) d) tepelná izolace Soutěžící mají k dispozici aktuální katalog

5 Kritéria hodnocení kvalita zpracování modelu a dodržení rozsahu zpracování modelu prostorové uspořádání, provozní vztahy dodržení systému POROTHERM volba materiálu a vhodných prvků shoda studie s modelem dodržení rozsahu zpracování studie lokace a řešení tepelného mostu ekonomické hledisko 25b 15b 15b 5b 100b Pravidla Je povoleno používat všech dostupných zdrojů informací včetně internetu. Je zakázáno používat jiný než dodaný materiál a pomůcky, které jste měli dovoleny si s sebou přinést. Všechny týmy musí pracovat samostatně. O výsledku rozhodne porota. Pořadatel má právo diskvalifikovat ze soutěže tým, který jedná proti duchu zadání. S týmy ohledně zadání komunikuje pouze Topic Responsible.

dostupných zdrojů informací včetně internetu. Je zakázáno používat jiný než dodaný materiál a pomůcky, které jste měli dovoleny si s sebou přinést.

6 Příloha A Minimální rozměry a plochy obytných pokojů jsou dány ČSN Obytné budovy. Minimální plocha obytného pokoje 8 m 2. Pokud je byt pouze o jediné místnosti, musí být plocha min. 16 m2. Článek ČSN Minimální šířka obývacího pokoje 3300 mm. Minimální šířka dvoulůžkového pokoje 2400 mm. Minimální šířka jednolůžkového pokoje 1950 mm. Článek ČSN Další minimální plochy jednotlivých pokojů jsou dány tabulkou 1 výše uvedené normy. (Údaje jsou v m 2.) Tabulka 1 Obývací pokoj bez stolování 16 (20) u bytů s 1 a 2 obytnými místnostmi 18 (22) u bytů s 3 a 4 obytnými místnostmi 20 (24) u bytů s více než 4 obytnými místnostmi Obývací pokoj se stolováním 16 (20) u bytů s 1 a 2 obytnými místnostmi 21 (24) u bytů s 3 a 4 obytnými místnostmi 24 (26) u bytů s více než 4 obytnými místnostmi Obývací pokoj bez stolování s 1 lůžkem 16 (20) u bytů s 1 a 2 obytnými místnostmi 20 (24) u bytů s 3 obytnými místnostmi Obývací pokoj se stolováním s 1 lůžkem 18 (22) u bytů s 1 a 2 obytnými místnostmi Ložnice s 1 lůžkem 8 (12) Ložnice s 2 lůžky 12 (17) Pozn: Údaje v závorkách udávají nejmenší doporučené plochy místností bytů pro těžce tělesně postižené Tabulka 1, ČSN

7 Minimální rozměry místnosti záchodu: a) při otevírání dveří ven - šířka 900, délka 1200 mm, b) při otevírání dveří dovnitř - šířka 900, délka 1550 mm, c) při otevírání dveří ven a umístění umývátka - šířka 900, délka 1350 mm, d) při otevírání dveří dovnitř a umístění umyvadla u dveří vedle mísy - šířka 1400, délka 1450 mm. Při bočním umístění dveří otevíravých ven se doporučuje zvětšit délku místnosti o 100 mm. Další minimální rozměry místností koupelen a záchodů: a) vzdálenost mezi okrajem záchodové mísy a dovnitř otevíravým křídlem dveří v kterékoliv poloze je nejméně 300 mm, b) vzdálenost mezi předním okrajem záchodové mísy a protilehlou stěnou nebo topným tělesem je nejméně 500 mm, c) průchod mezi vanou nebo umyvadlem a stěnou nebo topným tělesem je nejméně 650 mm, d) vzdálenost mezi stěnou a osou umyvadla nebo stěnou a osou záchodové mísy je nejméně 450 mm. Dveře do koupelny nebo na záchod musí mít šířku nejméně 700 mm. V bytech majících dva a více pokojů musí být jedna záchodová mísa umístěna v samostatné místnosti (záchodě). Případná druhá záchodová mísa může být umístěna v koupelně V bytech o pěti a více obytných místnostech musí být instalovány dvě záchodové mísy. Jedna z těchto záchodových mís musí být umístěna v samostatné místnosti. Druhá záchodová mísa může být umístěna v koupelně, která může být přístupná z ložnice, pokud je určena pouze uživatelům této ložnice. ČSN

Při bočním umístění dveří otevíravých ven se doporučuje zvětšit délku místnosti o 100 mm.
