1 Špičková funkčnost vyžaduje originální součástky! KATALOG ORIGINÁLNÍCH NÁHRADNÍCH DÍLŮ 2013

2 Pouze originální náhradní díly zaručují zachování špičkových vlastností! Některé součástky bicyklu se používáním opotřebovávají. Pro zajištění správné funkce, hladkého chodu a především bezpečnosti je nutné je čas od času vyměnit. Tento katalog zahrnuje náhradní díly různých sad komponentů (mimo pneumatik). Jde o součástky, které se používáním opotřebovávají, přestože jsou používány správným způsobem. Jde například o: kazetové pastorky, převodníky, řetězy, brzdové destičky, lanka a zarážky na obuvi. Systém sad komponentů Shimano Veškeré komponenty jsou navrhovány v sadách v duchu systémové filozofie Shimano. Jsou konstruovány, tvarovány a vyráběny tak, aby vzájemně dokonale fungovaly. Jejich používání by mělo být co nejsnazší přesně podle požadavků jezdce. Této koncepci říkáme inženýrská psychologie. Zaručuje, že cyklista získává nejvyšší úroveň vlastností a komfortu. Pro plné využití potenciálu komponentů Shimano je nutné používat kompletní sady, neboť každý komponent je konstruován tak, aby dokonale fungoval jako součást celého systému komponentů. Při použití originálních náhradních dílů Shimano jsou vlastnosti celého systému zachovány i po výměně jeho součástek. Naše zkušenosti přináší maximální bezpečnost Originální náhradní díly jsou vyvíjeny souběžně se sadami komponentů, jsou jejich nedílnou součástí a jsou proto optimálně uzpůsobené pro správné použití. Zdokonalení v sadách komponentů se rovněž odráží v příslušných originálních náhradních dílech. originálních náhradních dílů zaručuje špičkové vlastnosti a kvalitu, přinášející příslušné sadě komponentů dlouhou životnost a bezpečný provoz. 2

3 Obsah 8 Kotoučová brzda (destičky, kotouče, brzdová hadička) 12 Kotoučová brzda (destičky, kotouče, hadička) Lanka 16 Kazetové pastorky 22 Řetězy 26 Převodníky 30 Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče 33 Kladky zadního měniče Středová složení 34 Zarážky 37 Nářadí 38 Maziva a další 46 Středová složení Zarážky Nářadí Maziva a další 3

4 Přehled nových produktů Kotoučová brzda H03C R55C4 (BR-9010) R55C4 (BR-9000) SM-RTAD05 Lanka Zarážky SM-SH12 4

5 SM-BH90-SBLS SM-BH90-SBS SM-RT99 Kazetové pastorky CN-9000 Řetězy CS

6 Přehled nových produktů Převodníky Převodníky FC-9000 Středová složení 6 SM-BB92-41B

7 TL-SR23 Nářadí SM-CR82 TL-FC34 TL-FC24 Maziva a další TL-BH62 TL-CN28 TL-CN34 Těsnivo na kola 7

8 Symboly Pro čelisťové brzdy čelisťových brzd Pro V-brzdy V-brzdové špalíky Pro brzdy cantilever pro brzdy cantilever Úroveň brzdné síly *** průměrná **** nadprůměrná ***** velmi vysoká za sucha Dobré vlastnosti při použití za sucha za mokra Dobré vlastnosti za mokra Pro ráfky z Al slitin Standardní špalíky pro ráfky z Al slitin Pro obrobené brzdné plochy ráfku Složení pro snížené opotřebovávání Pro karbonové ráfky Navrženy speciálně pro karbonové ráfky, odolávají třecímu teplu Pro keramické ráfky Speciální tvrdá směs pro keramické ráfky Měkké složení Snižuje opotřebení ráfku Přímá montáž Pro brzdy s přímou montáží SILNIČNÍ Kazetový typ brzdových špalíků 1 balení (pár) Držák botky a gumičky R55C4 (BR-9010) Určení Kód R55C4 (BR-9000) Určení Kód DURA-ACE BR-9010 DURA-ACE BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 Včetně gumičky Y8L Včetně gumičky Y8L R55C3 (BR-7900) R55C3 (BR-6700) Určení Kód Určení Kód DURA-ACE BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 ULTEGRA BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 Včetně gumičky Y8FN98070 Včetně gumičky Y8G R55C3 (BR-6700G) R55C3 (BR-5700S) Určení Kód Určení Kód ULTEGRA BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 Včetně gumičky Y8G Včetně gumičky Y8JC98040 R55C3 (BR-5700L) R55C+1 (BR-CX70) Určení Kód Určení Kód 105 BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560 - BR-CX70 (L) Šrouby a podložky Y8K (M) Šrouby a podložky Y8K Včetně gumičky Y8JC98050 (S) Šrouby a podložky Y8K R55C3 (BR-CX70) Určení Kód - BR-CX70 8 (L) Šrouby a podložky (M) Šrouby a podložky (S) Šrouby a podložky Y8K Y8K Y8K498080

9 Účinnost a ovladatelnost Pro zaručení špičkových vlastností a bezpečnosti brzdových systémů Shimano používejte vždy brzdové špalíky Shimano. Závodní kazetové brzdové špalíky Shimano přináší optimální tvrdost pro vysokou brzdnou sílu a dobrou dávkovatelnost. Složení R55C4: S brzdovým špalíkem R55C4 a lankem BC-9000 poskytuje čelisťová brzda BR-9000 o 36 % vyšší brzdnou sílu než předchozí model brzd Shimano. R55C3: Špičkové závodní brzdové špalíky, zaručující skvělé vlastnosti za sucha i mokra. Pro použití v závodech. R55C +1: Měkká směs brzdových špalíků zaručuje skvělé vlastnosti za sucha. Tlustší, měkčí směs snižuje hlučnost. Za mokra se opotřebovávají. R55C4 pro karbonové ráfky: Modrá směs má vysokou účinnost a delší odolnostoproti původní hnědé směsi. Kotoučová brzda (destičky, kotouče, hadička) Destičky pro kazetový typ brzdových špalíků R55C3 R55C3 pro karbonové ráfky BR-6403 Typ R55C4 R55C4 (2 pár) Typ BR-6403 R50T2 (BR-4600) M50T R50T2 (BR-CX50) Určení DURA-ACE, ULTEGRA, 105 Určení TIAGRA, SORA TIAGRA, SORA Kód BR-9000, BR-9010, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 Kód BR-6403, BR-4400, BR-3300, BR-1055, BR-A550, BR-A450, BR-A416, BR-A410, BR-A350, BR-A250 BR-4600, BR-4500, BR-3500, BR-3400, BR-R451, BR-R450 BR-4400, BR-3300, BR-1055, BR-A550, BR-A450, BR-A416, BR-A410, BR-A350, BR-A250 BR-CX50 X Balení (pár) X 5 Y83G98010 X 5 Y8JY98070 X 10 Y8BC98100 X (L) Šrouby a podložky (M) Šrouby a podložky (S) Šrouby a podložky Balení (pár) 1 1 Y8L Y8L R55C3 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, 1 Y8FN98090 DURA-ACE, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, ULTEGRA, X BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, 105 R55C3 (2 pár) BR-CX70 2 Y8FN98092 R55C+1 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, 1 Y8FA98130 DURA-ACE, Menší BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, ULTEGRA, X X opotře bení BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, 105 ráfku R55C+1 (2 pár) BR-CX70 2 Y8FA98132 R55C4 pro karbonový ráfek R55C4 pro karbonový ráfek (2 pár) R55C3 pro karbonový ráfek R55C3 pro karbonový ráfek (2 pár) R55C ceramic R55C ceramic (2 pár) DURA-ACE, ULTEGRA, 105 DURA-ACE, ULTEGRA, 105 DURA-ACE, ULTEGRA, 105 BR-9000, BR-9010, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 BR-9000, BR-7900, BR-7800, BR-7700, BR-6700, BR-6600, BR-6500, BR-5700, BR-5600, BR-5501, BR-5500, BR-R650, BR-R600, BR-R561, BR-R560, BR-CX70 X X X Pouze pro karbonové ráfky Pouze pro karbonové ráfky Pouze pro keramické ráfky 1 Y8L Y8L Y8FN Y8FN Y8FA Y8FA98152 Y8K Y8K Y8K Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 9

10 MTB Kazetový typ brzdových špalíků Typ Určení Kód Balení (pár) BR-M970, BR-M960, BR-M951, BR-M950, BR-M770, BR-M760, BR-M750, M70R2 (BR-M970) XTR BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X Včetně gumičky 1 Y8E49801A BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, M70R (BR-M770) XT BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X Včetně gumičky 1 Y8EM9802A BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, S70C (BR-M770) XT BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T780, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 **** X Včetně gumičky 1 Y8EM9801A M70CT4 tvrdé (BR-T780) XT BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T780, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 **** X Včetně gumičky 1 Y8K R55C (pro BR-F800/ F700) Capreo BR-F800, BR-F700 *** X Včetně gumičky 1 Y8JF98010 Destičky pro kazetový typ brzdových špalíků Typ Určení Kód Balení (pár) M70R2 tvrdé M70R2 tvrdé (2 pár) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X 1 Y8AA Y8AA98212 BR-M950 ceramic BR-M950 ceramic (2 pár) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 ***** X 1 Y8AA Y8AA98042 M70R2 S70C tvrdé S70C tvrdé (2 pár) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 X *** X 1 Y8A Y8A M70CT4 tvrdé M70CT4 tvrdé (2 pár) XTR, XT, LX, DEORE, DXR BR-M970, BR-M960, BR-M951, BR-M950, BR-T780, BR-M770, BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T670, BR-T660, BR-T300, BR-MX70, BR-MC18 X **** X 1 Y8A Y8A R55C (BR-F700/ F800) Capreo BR-F800, BR-F700 *** X 1 Y8CU

11 Brzdná síla a životnost Pro zaručení vysoké brzdné síly a životnosti brzdového systému Shimano používejte vždy brzdové gumičky Shimano. Brzdové gumičky Shimano poskytují správný poměr tvrdosti pro účinné brzdění v náročných podmínkách světa MTB. Pryž M70R2 zaručuje brzdnou sílu a vlastnosti v různých podmínkách: _ Specifická složení pro pro dobré vlastnosti za sucha a za mokra _ Dlouhá životnost _ Výborná citlivost za všech podmínek Složení M70R2 (tvrdé): Špičkové gumičky zaručující skvělé vlastnosti jak za sucha, tak za mokra. Pro použití v závodech. S70C (tvrdé): Základní provedení gumiček, dobré za sucha i mokra, rychlejší opotřebovávání při znečištění. M65T: Špalíky s dobrými vlastnostmi především za mokra. Kotoučová brzda (destičky, kotouče, hadička) M70T3 Typ M70T4 M70T3 Určení LX, DEORE Kód BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T660, BR-T300, BR-MX70, BR-MC18 BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T660, BR-T300, BR-MX70, BR-MC18 Balení (pár) X **** X 1 Y8BM9803A X **** X 1 Y8BM9810A M70T2 BR-MC16, BR-T400, BR-MC40, BR-M280 X **** X 10 Y8CF98100 S70T BR-M760, BR-M750, BR-M739, BR-M737, BR-M600, BR-M580, BR-M570, BR-M530, BR-M510, BR-M432, BR-M431, BR-M430, BR-M422, BR-M421, BR-M420, BR-M330, BR-T660, BR-T300, BR-MX70, BR-MC18 X *** X 1 Y8GV9801A Lanka Kazetové pastorky Řetězy Převodníky S65T BR-M422, BR-M421, BR-M420, BR-M330 X *** X 10 Y8GP9810A M65T BR-M560, BR-M561, BR-MC32-E, BR-MC32, BR-MC30-CH, BR-MC30, BR-MC31-CH, BR-MC31, BR-MC12, BR-MC12-E, BR-MC10, BR-MC11, BR-MC15, BR-M290, BR-M290-E, BR-CT50, BR-CT51, BR-TY22, BR-TY-23,BR-CT91, BR-CT90,BR-CT20, BR-CT21,BR-TY20, BR-TY21,BR-MJ05, BR-MJ10 X *** X 5 Y84F98100 Kladky zadního měniče M65T BR-CT91,BR-CT90-E,BR-CT90, BR-CT50, BR-CT51, BR-CT91 BR-CT20,BR-CT21, BR-TY20, BR-TY21, BR-TY22, BR-TY23, BR-MJ05-E, BR-MJ05, BR-MJ10 DÍLENSKÉ BALENÍ Typ Množství Silniční brzdové špalíky V-BRZDOVÉ kazetové brzdové špalíky V-BRZDOVÉ špalíky Špičkové brzdové špalíky. Výborné vlastnosti R55C4 za sucha i mokra. Pro použití v závodech. R55C4 pro karbonové ráfky R55C3 M70R2 tvrdé S70C tvrdé M70T3 S65T Špičkové brzdové špalíky pro karbonové ráfky. Pro použití v závodech. Výborné vlastnosti za sucha i mokra. Pro použití v závodech. Špičkové brzdové špalíky. Výborné vlastnosti za sucha i mokra. Pro použití v závodech. Základní provedení brzdových špalíků. Dobré vlastnosti za sucha i mokra. Opotřebovávají se v blátivém prostředí. Dobré vlastnosti především za mokra. Nepatrně hlučnější. Rychlejší opotřebovávání ráfků, tendence k vadnutí. Dobré vlastnosti za sucha. Obvykle nízká hlučnost. Opotřebovávají se v blátivém prostředí. Y8L Y8L Y8FN párů Y8AA98211 Y8A Y8BM98110 Y8GP9803A X *** X 10 Y8GK Středová složení Zarážky Nářadí Maziva a další

12 Kotoučová brzda ( destičky, kotouče, brzdová hadička ) Symboly 6-šroubový kotouč Pro kotoučové brzdy Brzdové destičky Úroveň brzdné síly *** průměrná **** nadprůměrná ***** velmi vysoká Kovové destičky Trvale dobré vlastnosti za sucha i mokra, vysoká brzdná síla a životnost Polymerové destičky Méně hlučné než destičky ze spékaných kovů, jemnější dávkování Chladič Prodlužuje životnost destiček, chladící technologie snižuje vadnutí Titanový nosný plá t Titanový plát nese polymerové destičky, snižuje hmotnost a zlepšuje odvod tepla Titanový nosný plá t Titanový plát nese kovové destičky, snižuje hmotnost a zlepšuje odvod tepla za sucha Dobré vlastnosti při použití za sucha za mokra Dobré vlastnosti za mokra Tuhost brzdové hadičky Brzdové destičky Technologie chlazení pro konstantní výkon Koncepce ICE TECHNOLOGIES Pro zaručení trvalých vlastností Shimano přináší kotouče a destičky ICE TECHNOLOGIES využívající chladící technologii. Vrstvený sendvičový kotouč se třemi pláty nerezová ocel, Al slitina, nerezová ocel, zaručuje lepší vyzařování tepla a snižuje povrchovou teplotu o 100 C. Brdové destičky jsou navíc opatřeny chladícími výstupky. Nižší teplota má za následek nižší hlučnost a náchylnost k vadnutí i nižší opotřebení brzdové destičky. Destička ICE TECHNOLOGIES Možnost polymerové nebo kovové směsi, volitelné destičky s chladícími výstupky a 2-dílným nosným plátem (chladič z Al slitiny a nerez oceli) dále zlepšují odvod tepla. Odolnost destičky Chladič z Al slitiny Kotouč Obložení Objem opotřebení (g) Bez výstupků S výstupky Technické parametry brzdových destiček Shimano Polymerové destičky: Poddajné složení Nižší hlučnost Důraz na jemné dávkování Speciální provedení pro použití za sucha a mokra Kovové destičky: Tvrdá směs Dlouhá životnost Vysoká účinnost v náročných podmínkách Speciální provedení pro blátivé a písčité prostředí DÍLENSKÉ BALENÍ Typ Množství M06 kovové destičky Y8CL98011 A01S polymerové destičky 25 párů Y8EP98011 B01S polymerové destičky Y8ES

13 Brzdové destičky 1 balení (pár) Tvar destiček Typ Určení Kód Typ F F03C ***** X X Y8J79802A XTR, BR-M985, BR-M785, BR-M675, BR-M666, XT, SLX, BR-S700 ALFINE F01A **** X X Y8J79801A XTR, G03Ti XT, SLX, ***** X Y8J79804A ALFINE Kotoučová brzda (destičky, kotouče, hadička) Typ G Typ H Typ D XTR, G01A XT, SLX, **** X Y8J79803A ALFINE BR-M985, BR-M785, BR-M675, BR-M666, BR-S700, BR-CX75, BR-R515 G03S XT, SLX, ALFINE ***** X Y8JZ98020 G01S SLX, ALFINE **** X Y8KA98010 ***** X X Y8VT98020 H03C SAINT, BR-M820, BR-M640 ZEE **** X X Y8VT98010 H01A D02S ***** X Y8FF98010 SAINT, BR-M820, BR-M810, BR-M640 ZEE D01S **** X Y8FF98020 BR-M975, BR-M966, BR-M965, BR-M800, M06Ti XTR BR-M775, BR-M765, BR-M665, BR-M601, BR-M596, BR-M595, BR-M585, BR-M545, ***** X Y8E BR-M535, BR-R505, BR-T665, BR-M776 Lanka Kazetové pastorky Řetězy Převodníky Typ A Typ B Typ E Ostatní M07Ti M06 A01S B01S B01S XTR XTR, XT, SLX, DEORE XT, SLX, DEORE, ALFINE NEXAVE BR-M975, BR-M966, BR-M965, BR-M800, BR-M775, BR-M765, BR-M665, BR-M601, BR-M596, BR-M595, BR-M585, BR-M545, BR-M535, BR-R505, BR-S501, BR-S500, BR-T665, BR-T605, BR-M776 BR-M975, BR-M966, BR-M965, BR-M800, BR-M775, BR-M765, BR-M665, BR-M601, BR-M596, BR-M595, BR-M585, BR-M545, BR-M535, BR-R505, BR-T665, BR-M776 BR-M975, BR-M966, BR-M965, BR-M800, BR-M775, BR-M765, BR-M665, BR-M601, BR-M596, BR-M595, BR-M585, BR-M545, BR-M535, BR-R505, BR-S501, BR-S500, BR-T665, BR-T605, BR-M776 BR-M575, BR-M495, BR-M486, BR-M485, BR-M446, BR-M445, BR-M395, BR-T675 BR-C501, BR-M525, BR-M495, BR-M475, BR-M465, BR-M416, BR-M416A, BR-M415, BR-M375 **** X Y8E ***** X Y8CL98010 **** X Y8EP98010 **** **** X X Stejné destičky, avšak jiná velikost závlaček Y8ES98030 Y8FH98030 M05 BR-C601, BR-M515, BR-M515LA **** X Y8B E01S BR-M575, BR-M486, BR-M485, BR-M446, BR-M445 ***** X Y8FL98010 M03 BR-M755 ***** X Y8B XT M04 BR-M755 **** X Y8B M01 BR-M555 ***** X Y8B DEORE M02 BR-M555 **** X Y8B Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 13

14 Brzdové kotouče Kotouč ICE TECHNOLOGIES Vrstvené kotouče spolu s vrstvenými brzdovými destičkami výrazně snižují teplo vnikající v brzdovém systému. Díky tomu je redukováno vadnutí a dosaženo stabilních vlastností i při zatížení v dlouhých sjezdech. Rovněž životnost destiček je delší a brzdění tišší. Al slitina Nerez ocel O brzdné síle a vadnutí brzd Kotouč ICE TECHNOLOGIES Vliv vyzařování tepla u kotouče ICE TECHNOLOGIES Tradiční kotouč Kotouč ICE TECHNOLOGIES Brzdná síla Čas Tradiční kotouč Teplota Čas Brzdový kotouč Spoj Typ Určení Velikost kotouče Pojistný kroužek Kotouč Kompatibilní s brzdovou podložkou Slitina Ice Technologies Kov Polymer SM-RT99 SAINT 203 mm X X X X ISMRT99L SM-RT mm X X X X ISMRT98L SM-RT98 XTR 180 mm X X X X ISMRT98M 160 mm X X X X ISMRT98S 140 mm X X X X ISMRT98SS 203 mm X X X X ISMRT81L CENTER LOCK SM-RT81 XT 180 mm X X X X ISMRT81M 160 mm X X X X ISMRT81S 203 mm X X ISMRT67L SM-RT67 SLX 180 mm X X ISMRT67M 160 mm X X ISMRT67S 203 mm X X ISMRT64L SM-RT98 SM-RT64 DEORE 180 mm X X ISMRT64M 160 mm X X ISMRT64 SM-RT54 SM-RT30 SHIMANO 180 mm X ESMRT54M 160 mm X ESMRT54S 180 mm X ESMRT30M 160 mm X ESMRT mm X X X ISMRT86L2 SM-RT86 XT 180 mm X X X ISMRT86M2 160 mm X X X ISMRT86S2 203 mm X X ISMRT76L2 SM-RT76 XT 180 mm X X ISMRT76M2 6 šroubů 160 mm X X ISMRT76S2 SM-RT86 SM-RT66 SHIMANO 203 mm X X ISMRT66L 180 mm X X ISMRT66M 160 mm X X ISMRT66S SM-RT mm X ESMRT56M 160 mm X ESMRT56S 14

15 Adaptér pro upevnění kotouče Typ SM-RTAD10 ESMRTAD10 Pro montáž 6-šroubových kotoučů na náboje/ zapletená kola se systémem CENTER LOCK. SM-RTAD05 ESMRTAD05 SM-RTAD10 SM-RTAD05 Brzdová hadička kotoučové brzdy Typ Určení Spoj Černá 1000 mm ISMBH90SBLSL100 Kotoučová brzda (destičky, kotouče, hadička) Černá 1700 mm ISMBH90SBLSL170 SM-BH90-SBLS*1 SM-BH90-SBS*2 SM-BH90-SB*3 SM-BH90-SS SAINT Rovný - Banjo ***** *4 ZEE Rovný - Banjo ***** *4 XTR, XT, Rovný - Banjo ***** DEORE, SLX *4 DEORE, Rovný - Rovný ***** DEORE LX Černá 2000 mm Bílá 1000 mm Bílá 1700 mm Bílá 2000 mm Černá 1000 mm Černá 1700 mm Černá 2000 mm Bílá 1000 mm Bílá 1700 mm Bílá 2000 mm Černá 1000 mm Černá 1700 mm Bílá 1000 mm Bílá 1700 mm Černá 1000 mm Černá 1700 mm Bílá 1000 mm Černá 2000 mm Bílá 2000 mm Černá 2000 mm ISMBH90SBLSL200 ISMBH90SBLSW100 ISMBH90SBLSW170 ISMBH90SBLSW200 ISMBH90SBSL100 ISMBH90SBSL170 ISMBH90SBSL200 ISMBH90SBSW100 ISMBH90SBSW170 ISMBH90SBSW200 ISMBH90SBL100 ISMBH90SBL170 ISMBH90SBL200 ISMBH90SBW100 ISMBH90SBW170 ISMBH90SBW200 ESMBH90SSL100 ESMBH90SSL170 ESMBH90SSL200 ESMBH90SSW100 Lanka Kazetové pastorky Řetězy Převodníky *4 SM-BH63 SHIMANO Rovný - Banjo *** Bílá 1700 mm Černá 900 mm Černá 1300 mm Černá 1700 mm Bílá 2000 mm ESMBH90SSW170 ESMBH90SSW200 ISMBH63L090 ISMBH63L130 ISMBH63L170 Kladky zadního měniče SM-BH59 SHIMANO Rovný - Rovný *** * 1: Delší banjo, krátký šroub * 2: Normální banjo, krátký šroub * 3: Normální banjo, normální šroub * 4: Spojovací čep pro SM-BH90 DÍLENSKÉ BALENÍ Brzdová hadička kotoučové brzdy Kategorie Typ Množství/délka BRZDOVÁ HADIČKA KOTOUČOVÉ BRZDY DROBNÉ DÍLY Černá 1000 mm KRÁTKÁ ESMBH59L100S Černá 1700 mm KRÁTKÁ ESMBH59L170S Černá 2000 mm KRÁTKÁ ESMBH59L200S Bílá 1000 mm KRÁTKÁ ESMBH59W100S Bílá 1700 mm KRÁTKÁ ESMBH59W170S Bílá 2000 mm KRÁTKÁ ESMBH59W200S SM-BH90-SB - černá 10 ks/1700 mm Y SM-BH90-SS - černá 10 m Y SM-BH59/63 - černá 10 m Y SM-BH59/63 - bílá 10 m Y Oliva a koncové vložky SM-BH59 50 ks Y8H Oliva a koncové vložky SM-BH90 50 ks Y8JA98025 Středová složení Zarážky Nářadí Maziva a další 15

16 Lanka Symboly SLR-EV Systém SLR-EV snižuje kluzný odpor a umožňuje lehčí a rychlejší chod SLR Systém SLR zaručuje snížení třecích odporů v čelistech, páce i bowdenu Polymerový povlak Lanka s polymerovým povlakem snižují kluzný odpor a umožňují lehčí a rychlejší chod Povlak PTFE Povlak PTFE zaručuje dlouhodobé zachování vlastností řazení Snížené tření Oblý povrch lanka snižuje tření Antikorozní Výztuhy bowdenu z nerez oceli odolávají korozi Silikonový mazací tuk SIS SP41 je opatřen speciálním silikonovým mazacím tukem pro snazší řazení Odolnost proti zachytávání nečistot Utěsněné koncovky brání vnikání nečistot Koncovka lanka řazení Koncovka brzdového lanka MTB Koncovka silničního brzdového lanka Lanko s polymerovým povlakem Lanka s polymerovým povlakem zlepšují výkonnost nového brzdového a řadicího systému DURA-ACE od fi rmy Shimano. Tajemstvím úspěchu je nový polymerový povlak, který snižuje tření. Při použití se zadním měničem RD-9000 toto lanko svým plynulým chodem snižuje odpor řazení o neuvěřitelných 47 % oproti našemu předchozímu lanku. Snížením kluzného odporu dosáhnete plynulejšího a rychlého řazení a brzdění Lanko Nový materiál polymer Měření napětí lanka se současným brzdovým lankem RD-9000 RD-7900 Celkem -47 % BR-7900 Zátěž Současný povlak PTFE Nový model DURA-ACE 9000 Odpor řazení se současným řadicím lankem s novým řadicím lankem -40 % Brzdná síla s novým brzdovým lankem BR-9000 nárůst o 36 % nárůst o 10 % nárůst o 10 % díky čelisti nárůst o 26 % díky novému brzdovému lanku Zdvih NEJMENŠÍ NEJVĚTŠÍ Převodový stupeň Vstupní energie páky Sety pro řazení pro SILNICI Sety OT-SP41 s polymerovým povlakem Bowden Lanko Drobné díly Barva OT-SP mm ø 1,2 mm x 2100 mm (1 ks) ø 1,2 mm x 1800 mm (1 ks) Koncovka bowdenu s krátkým jazýčkem pro ST-9000 (2 ks) Černá Y63Z98910 Polymerový povlak Koncovka bowdenu s dlouhým jazýčkem (3 ks) Nerez ocel Utěsněná koncovka bowdenu, Al slitina, pro zadní měnič (1 ks) Bílá Y63Z98920 Koncovka lanka (2 ks) Červená Y63Z98930 Hi-Tech šedá Y63Z98940 Sety OT-SP41 s povlakem PTFE Bowden Lanko Drobné díly Barva OT-SP mm ø 1,2 mm x 2100 mm (2 ks) Koncovka bowdenu (4 ks) Černá Y Povlak PTFE Nerez ocel Utěsněná koncovka bowdenu, plast Utěsněná koncovka bowdenu, Al slitina Bílá Y Koncovka lanka (2 ks) Žlutá Y Červená Y Modrá Y Zelená Y Oranžová Y Hi-Tech šedá Y

17 Sety OT-SP41 z nerez oceli Bowden Lanko Drobné díly Koncovka bowdenu SIS-SP40 (4 ks) SUS lanko 2100 mm Utěsněná koncovka bowdenu OT-SP mm (2 ks) SIS-SP40 (1 ks) Černá Nerez ocel Utěsněná koncovka bowdenu Y OT-SP41 pro RD (1 ks) Koncovka lanka (2 ks) Sety bowdenu řazení SIS-SP40 Bowden Lanko Drobné díly Koncovka lanka (2 ks) SIS-SP mm Ocelové lanko 2100 mm Koncovka bowdenu Y Černá (2 ks) SIS-SP40 (6 ks) Kotoučová brzda (destičky, kotouče, hadička) SP41 U bowdenu OT-SP41 je po celé jeho délce aplikován speciální silikonový mazací tuk pro rychlé a přesné řazení. OT-SP41 maximálně snižuje tření lanka a zajišťuje rychlou odezvu a snadné řazení s minimální silou. Redukovány jsou rovněž ztráty energie a únava z řazení zvláště ve velmi členitém terénu s množstvím výjezdů a sjezdů, či na dlouhých vyjížďkách. Bowden je dodáván v 8 barevných provedeních pro vyhovění různým požadavkům. Sety pro řazení pro MTB Sety OT-SP41 s povlakem PTFE OT-SP41 Silikonový mazací tuk 8 barevných provedení Sety OT-SP41 z nerez oceli OT-SP40 Lanko s PTFE povlakem využívají pro snížení tření a hladké řazení špičkové sady jako XTR, DURA-ACE, ULTEGRA a 105. Lanka Kazetové pastorky Řetězy Převodníky Bowden Lanko Drobné díly OT-SP m Černá ø 1,2 mm x 2100 mm ø 1,2 mm x 1800 mm Povlak PTFE Nerez ocel Utěsněná koncovka, plast (3 ks) Utěsněná koncovka, Al slitina Utěsněná koncovka bowdenu s výstupkem (7 ks) Pryžová krytka (7 ks) Koncovka lanka (2 ks) Y Bowden řazení pro SILNICI/MTB Bowden řazení OT-SP41 Barva Silniční/MTB Černá Y6Y ø 4 mm x 10 m 1 balení Bílá Y6Y bez koncovek Žlutá Y6Y bowdenu Červená Y6Y Modrá Y6Y Zelená Y6Y Oranžová Y6Y Hi-Tech šedá Y6Y Bowden Lanko Drobné díly OT-SP mm ø 1,2 mm x 2100 mm Utěsněná koncovka, plast Y Černá ø 1,2 mm x 1800 mm (9 ks) Nerez ocel Utěsněná koncovka bowdenu s výstupkem Pryžová krytka Koncovka lanka (2 ks) Bowden řazení SIS-SP51 Barva Silniční/MTB ø 5 mm x 7,62 m 1 balení bez koncovek Černá bowdenu Y60B97652 ø 6 mm x 30 ks, ø 5,5 mm x 15 ks ø 4 mm x 15 ks Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 17

18 Lanka se speciálně upraveným povrchem se sníženým třením pro hladké řazení _ 6-pramenné jádro seskupené do kruhového tvaru _ 12 drátků po obvodu jádra s úpravou pro hladké řazení Lanka řazení pro SILNICI/MTB Lanko řazení s polymerovým povlakem Lanko řazení s povlakem PTFE Polymerový povlak ø 1,2 mm x 2100 mm, včetně koncovky Koncovka bowdenu s dlouhým jazýčkem (2 ks) Y63Z98950 Povlak PTFE ø 1,2 mm x 2100 mm, včetně koncovky Y Lanko řazení z oceli Lanko řazení z oceli SUS lanko ø 1,2 mm x 2100 mm, včetně koncovky Y Balení 10 ks ø 1,2 mm x 2100 mm Ocel Y Lanko řazení pro tandem z nerez oceli SUS lanko ø 1,2 mm x 3000 mm, včetně koncovky Y DÍLENSKÉ BALENÍ Kategorie Typ Množství/délka Lanko řazení s polymerovým povlakem 20 ks/2100 mm Y63Z98951 LANKO ŘAZENÍ Lanko řazení z nerez oceli s povlakem PTFE 50 ks/2100 mm Y Lanko řazení z nerez oceli 100 ks/2100 mm Y Lanko řazení z oceli 100 ks/2100 mm Y OT-SP41 - černá 50 m Y OT-SP41 - Hi-Tech šedá 50 m Y OT-SP41 - bílá 50 m Y BOWDEN ŘAZENÍ OT-SP41 - modrá 50 m Y OT-SP41 - červená 50 m Y OT-SP41 - žlutá 50 m Y OT-SP41 - zelená 50 m Y OT-SP41 - oranžová 50 m Y

19 Brzdové bowdeny M Systém: pro MTB. S kluznou vložkou pro hladké brzdění. Vedení podél řídítek. SLR: pro závodní bicykly. S tvrdou vložkou zlepšující oblé vedení i v extrémních podmínkách Vedení podél řídítek. Brzdový bowden BC-9000: Bowden s aplikovaným mazacím tukem a jemnou vložkou pro hladké brzdění. Vedení podél řídítek. Brzdové sety pro SILNICI Brzdové sety BC-9000 s polymerovým povlakem Kotoučová brzda (destičky, kotouče, hadička) Bowden Lanko Drobné díly Barva Brzdový bowden ø 1,6 mm x 1000 mm (1 ks) Koncovka bowdenu s jazýčkem pro BC-9000 (2 ks) BC-9000 ø 1,6 mm x 2000 mm (1 ks) Koncovka lanka (2 ks) Černá Y8YZ mm (1 ks) Polymerový povlak* 800 mm (1 ks) Nerez ocel Bílá Y8YZ98020 Červená Y8YZ98030 Hi-Tech šedá Y8YZ98040 Brzdové sety s povlakem PTFE Bowden Lanko Drobné díly Barva SLR 1400 mm ø 1,6 mm x 1000 mm Koncovka lanka (2 ks) Černá Y SLR 800 mm ø 1,6 mm x 2050 mm Koncovka bowdenu (2 ks) Bílá Y Povlak PTFE Nerez ocel Žlutá Y Červená Y Lanka Kazetové pastorky Řetězy Převodníky Modrá Y Brzdové sety z nerez oceli Bowden Lanko Drobné díly SLR 2200 mm Černá ø 1,6 mm x 1000 mm ø 1,6 mm x 2050 mm Nerez ocel Koncovka lanka (2 ks) Koncovka bowdenu (2 ks) Y Brzdové sety pro MTB Brzdové sety z nerez oceli Bowden Lanko Drobné díly M-Systém 2200 mm Černá ø 1,6 mm x 1000 mm ø 1,6 mm x 2050 mm Nerez ocel Koncovka lanka (2 ks) Koncovka bowdenu (2 ks) Y Brzdové sety z oceli Bowden Lanko Drobné díly MTB bowden 2200 mm Černá Zelená Oranžová Hi-Tech šedá ø 1,6 mm x 1000 mm ø 1,6 mm x 2050 mm Ocel Koncovka lanka (2 ks) Mosazné/poniklované koncovky (2 ks) Y Y Y *Upozornění pro brzdová lanka s polymerovým povlakem BC-9000 (brzdové lanko s polymerovým povlakem) používejte v kombinaci s brzdou z řady BR Jiné kombinace nedokáží zajistit dostatečně pevné sevření brzdového lanka. To může mít za následek uvolnění brzdového lanka a ztrátu kontroly nad brzdou, což může vést k vážným zraněním. Brzdové sety pro SILNICI/MTB Y Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 19

20 Brzdová lanka pro SILNICI Brzdové lanko BC-9000 s polymerovým povlakem Brzdové lanko s povlakem PTFE Polymerový povlak* ø 1,6 mm x 2000 mm Nerez ocel, včetně koncovky lanka Koncovka bowdenu s jazýčkem pro BC-9000 (2 ks) Y8YZ98050 Povlak PTFE ø 1,6 mm x 2050 mm Nerez ocel, včetně koncovky lanka Y * viz str. 19 Brzdové lanko z nerez oceli Brzdové lanko pro tandem z nerez oceli ø 1,6 mm x 2050 mm Nerez ocel Y ø 1,6 mm x 3500 mm včetně koncovky lanka Y Brzdová lanka pro MTB Brzdové lanko z nerez oceli Brzdové lanko pro tandem z nerez oceli ø 1,6 mm x 2050 mm Nerez ocel, včetně koncovky lanka Y ø 1,6 mm x 3500 mm včetně koncovky lanka Y80Z35013 Brzdová lanka pro SILNICI/MTB Brzdové lanko s dvojím zakončením pro silnici/mtb ø 1,6 mm x 2050 mm Dvojí zakončení, ocel, včetně koncovky lanka 10 balení Y DÍLENSKÉ BALENÍ Kategorie Typ Množství/délka BRZDOVÉ LANKO BRZDOVÝ BOWDEN Brzdové lanko BC-9000 s polymerovým povlakem 20 ks/2000 mm Y8YZ98051 Brzdové lanko pro silnici z nerez oceli s povlakem PTFE 50 ks/2050 mm Y Brzdové lanko pro silnici z nerez oceli 100 ks/2050 mm Y Brzdové lanko pro silnici z oceli 100 ks/2050 mm Y Brzdové lanko pro MTB z nerez oceli 100 ks/2050 mm Y Brzdové lanko pro MTB z oceli 100 ks/2050 mm Y Brzdový bowden BC černý 40 m Y8YZA0489 Brzdový bowden BC Hi-Tech šedý 40 m Y8YZA048A Brzdový bowden BC bílý 40 m Y8YZA0483 Brzdový bowden BC červený 40 m Y8YZA0484 Brzdový bowden SLR - černý 40 m Y Brzdový bowden SLR - Hi-Tech šedý 40 m Y Brzdový bowden SLR - bílý 40 m Y Brzdový bowden SLR - modrý 40 m Y Brzdový bowden SLR - červený 40 m Y Brzdový bowden SLR - žlutý 40 m Y Brzdový bowden SLR - zelený 40 m Y Brzdový bowden SLR - oranžový 40 m Y Brzdový bowden pro MTB - černý 40 m Y Brzdový bowden pro MTB - Hi-Tech šedý 40 m Y

21 Ostatní Nastavování bowdenu T yp Balení (pár) SM-CA70 Al slitina 1 ISMCA70P SM-CA50 Černá 1 ISMCA50P Koncovky lanka Množství Koncovka lanka (ø 1,2 mm) 100 ks Y Koncovka lanka (ø 1,6 mm) 100 ks Y Koncovka lanka (ø 1,2 mm) 10 ks Y Koncovka lanka (ø 1,6 mm) 10 ks Y Koncovky bowdenu Materiál Kusů v balení Kotoučová brzda (destičky, kotouče, hadička) Koncovka bowdenu Těsnící koncovka s jazýčkem a pryžovým pláštěm Množství Těsnící koncovka s jazýčkem a pryžovým pláštěm 4 ks Y6AM98080 Vodítko lanka Typ upevnění SM-SP17-M Špičkové přišroubováním Y66Y98500 provedení upevnění SM-SP17-T nasazením Y66Y98510 SM-SP18-M upevnění přišroubováním Y66Y98600 Standardní SM-SP18-T upevnění nasazením Y66Y98610 Řadící Plast Al slitina Ocel s krátkým jazýčkem pro ST-9000 (ø 6 mm) Koncovka s dlouhým jazýčkem pro lanko s polymerovým povlakem (ø 6 mm) Koncovky bowdenu pro ST-7900 SIS-SP40 Utěsněná koncovka bowdenu (ø 4 mm) SIS-SP40 Utěsněná koncovka bowdenu (ø 6 mm) SIS-SP41 Koncovka bowdenu pro zadní měnič SIS-SP40 Koncovka bowdenu (ø 6 mm) 1 Y63Z Y63Z Y6RT Y6Z Y6Z Y6YX Y60E00010 Lanka Kazetové pastorky Řetězy Převodníky Utěsněná koncovka bowdenu 4 drážky Dotek Těsnící o-kroužek Plast SIS-SP40 Utěsněné koncovky bowdenu (ø 6 mm) SIS-SP40 Koncovky bowdenu (ø 6 mm) 100 Y6Z Y6ZA98010 Kladky zadního měniče Pokud není koncovka správně nasazena, může dojít ke zhoršení vlastností SIS (Shimano Index System). DÍLENSKÉ BALENÍ Koncovky/drobné díly Kategorie Typ KON- COVKA BOWDENU Standardní koncovka bowdenu 2 drážky Dotek Množst. Koncovka bowdenu, ocel, 6 mm, pro SIS-SP50/brzdové lanko 200 ks Y60B98011 Koncovka bowdenu, polymer, 6 mm, pro SIS-SP40/lanko řazení 200 ks Y6ZA98012 Utěsněná koncovka bowdenu, polymer, 6 mm, pro SIS-SP40/ lanko řazení 200 ks Y6Z Utěsněná koncovka bowdenu, Al slitina, pro zadní měnič 100 ks Y6YX90011 Utěsn. koncovka bowd. s pryžovým pláštěm pro lanko řazení 50 ks Y6AM98085 Koncovka bowdenu ST-7900, Al slitina, pro lanko řazení 50 ks Y6RT98175 Al slitina Brzdové Ocel Koncovka bowdenu s jazýčkem pro 1 Y8YZ98060 BC-9000 (ø 6 mm) Koncovka bowdenu pro BR-M950, 1 Y B R - M / s t ř í b r n é Koncovka bowdenu pro BR-M950, B R - M / č e r n é 1 Y Koncovky bowdenu (ø 6 mm) 100 Y60B98010 Kategorie Typ Množství KONCOVKA LANKA KE KOTOU- ČOVÝM BRZDÁM Koncovka lanka 1,1/1,2 mm pro lanka řazení 500 ks Y Koncovka lanka 1,6 mm pro brzdová lanka 500 ks Y Oliva a koncová vložka SM-BH59 50 ks Y8H Oliva a koncová vložka SM-BH90 50 ks Y8JA98025 Středová složení Zarážky Nářadí Maziva a další 21

22 Kazetové pastorky 11-stupňový systém DURA-ACE Jednou z novinek nově přepracované řady DURA-ACE je systém převodů vyladěný podle potřeb jezdců. Nový 11-stupňový pohon je lehký, odolný a umožňuje široký rozsah nastavení. Jemným vyladěním jej lze nastavit tak, aby poskytoval optimální řazení převodů pro individuální styl jízdy každého cyklisty. HG-EV 11-rychlostní Kazetové pastorky HG-EV přinášejí kombinace převodů a kontrolu kadence přizpůsobené potřebám jezdců. Poskytujeme optimální 11-stupňový převodový poměr; k dispozici je široký rozsah převodů i jemnější odstupňování pro různé cyklistické disciplíny. 11-stupňové kazetové pastorky HG-EV neztratily nic z odolnosti 10-stupňového modelu a vylepšeného řazení HYPERGLIDE. +1,85 mm HG 10-rychlostní Titanové pastorky snižují hmotnost Pro zvýšení tuhosti a snížení hmotnosti mají kazetové pastorky sad DURA-ACE a XTR čtveřici největších pastorků vyrobenou z titanu. Unašeče snižující hmotnost Ramena unašeče z Al slitiny snižují hmotnost a zvyšují torzní tuhost. Kazetové pastorky XTR využívají tři unašeče, pastorky DURA-ACE mají unašeče dva. Titan CS-9000 CS-M980 HG pastorky Kazetové pastorky HG umožňují, v kombinaci s řetězy Shimano HYPERGLIDE (HG), rychlé a přesné polohované řazení. Počítačově optimalizované pastorky HyperGlide obsahují speciálně seřazené náběhové hrany a profily zubů, zlepšující vedení řetězu při řazení. Zaručují okamžité, hladké a tiché řazení. Začátek řazení Konec řazení HG pastorky vedou při řazení řetěz rychle a přímo na další pastorek bez přeskočení. Začátek řazení Konec řazení Běžné pastorky řetěz nejdříve vyjede ze zubů původního pastorku a po špičkách zubů přejde na další pastorek. 22

23 Silniční kazetové pastorky 1 ks (sestava) 11 stupňů Typ Určení Zuby Hmotnost (g) z ICS z ICS CS-9000 DURA-ACE z 166 g (11-23z) ICS z ICS z ICS z ICS z ICS z ICS Kotoučová brzda (destičky, kotouče, hadička) CS-9000 CS stupňů CS-7900 CS-6700 CS-6600 ULTEGRA z ICS g (11-23z) z ICS z ICS z ICS z ICS z ICS z ICS z ICS g (11-23z) z ICS z ICS z ICS z ICS z ICS g (11-23z) z ICS z ICS Lanka Kazetové pastorky Řetězy Převodníky z ICS CS z 209 g (11-23z) ICS Kladky zadního měniče CS-4600 TIAGRA SORA 9 stupňů CS-HG50-9 TIAGRA SORA Pastorek CS-S500 SHIMANO z z z z z z z z z z z z z 18z 20z ICS ICS ICS ICS ICS ICSHG509132R ICSHG ICSHG ICSHG ICSHG ICSHG ICSHG ICSHG ICSS50018 ICSS50020 Středová složení Zarážky Nářadí Maziva a další Podtržené pastorky jsou vyrobeny z titanu. 23

24 Kazetové pastorky MTB 10 stupňů Dyna-Sys 1 ks (sestava) Typ Určení Zuby Hmotnost (g) z 255 ICSM CS-M980 XTR z 272 ICSM z 294 ICSM CS-M XT z 323 ICSM z 343 ICSM z 317 ICSHG CS-HG81-10 SLX z 351 ICSHG z 369 ICSHG CS-HG62-10 DEORE z z ICSHG ICSHG Podtržené pastorky jsou vyrobeny z titanu. Volnoběžné pastorky 1 ks (sestava) Typ Určení Zuby MF-HG z EMFHG377328L 7 stupňů MF-TZ z EMFTZ317434T MF-TZ21 TOURNEY z EMFTZ217428T 6 stupňů MF-TZ z EMFTZ306434T MF-TZ z EMFTZ206428T 24

25 Kazetové pastorky MTB 1 ks (sestava) Typ Určení Zuby Hmotnost (g) z 264 ICSM CS-M770 XT z 300 ICSM z 231 ICSHG Kotoučová brzda (destičky, kotouče, hadička) 9 stupňů CS-HG80 CS-HG61 CS-HG50-9 CS-HG30-9 SAINT SLX LX DEORE SHIMANO z 282 ICSHG z 315 ICSHG z 259 ICSHG z 338 ICSHG z 389 ICSHG z 425 ICSHG z ICSHG z ICSHG z ICSHG z ICSHG Lanka Kazetové pastorky Řetězy Převodníky CS-HG20-9 CS-HG51-8 ALIVIO z z z z z ECSHG20I9132 ECSHG20I9134 ECSHG ECSHG ECSHG Kladky zadního měniče DÍLENSKÉ BALENÍ z ECSHG stupňů CS-HG41-8 ACERA z ECSHG z ECSHG z ECSHG CS-HG31-8 ALTUS z ECSHG z ECSHG CS-HG z ECSHG stupňů SHIMANO z ECSHG20I7228 CS-HG z ECSHG20I7232 Typ Stupňů Kombinace řazení Množství Typ Stupňů Kombinace řazení Množství CS-HG62-10 CS-HG z 10 ICSHG S CS-HG stupňů 11-32z 10 ICSHG619132S 10 stupňů 11-36z 10 ICSHG S CS-HG stupňů 11-30z 10 ECSHG518130S 12-25z 10 ICSHG509225S CS-HG stupňů 13-26z 10 ICSHG508326S 9 stupňů 11-32z 10 ICSHG509132S CS-HG stupňů 11-28z 10 ECSHG417128S 11-34z 10 ICSHG509134S Středová složení Zarážky Nářadí Maziva a další 25

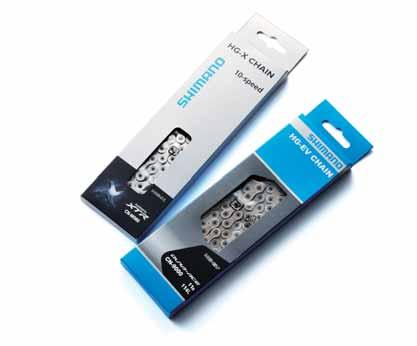

26 Řetězy Symboly Směrové provedení Perforovaná ultralehká ploška Chromovaný spojovací nýt Dutý čep SILNIČNÍ 11-stupňový systém DURA-ACE Nový 11-stupňový pohon je lehký, odolný a umožňuje široký rozsah nastavení. Jemným vyladěním jej lze nastavit tak, aby poskytoval optimální řazení převodů pro individuální styl jízdy každého cyklisty. CN ,62 mm Řetěz HG-EV představuje řetěz připravený pro závodní podmínky. Řetěz CN-9000 díky novému speciálnímu ošetření povrchu o 20 % vylepšuje odolnost proti opotřebení ve srovnání s modelem CN CN ,88 mm Řetěz slouží k přenosu energie z převodníků na pastorky. Je vystaven extrémnímu namáhání i dalším vlivům okolního prostředí. Opotřebovávání řetězu (vytažení) se liší v závislosti na používání i na vlivu okolního prostředí. Dříve nebo později musí být vyměněn. Pouze vhodně zvolený moment výměny řetězu ochrání převodníky a pastorky před nadměrným opotřebením. Pro plné využití špičkových vlastností systému Shimano HyperDrive je nezbytné používat originální řetěz Shimano HG. Závodní silniční směrové řetězy Řetězy DURA-ACE CN-7901, ULTEGRA, 105 a TIAGRA se vyznačují unikátním asymetrickým tvarováním. Proto je při montáži velice důležité dbát na správnou orientaci. Speciální tvarování článků zaručuje lepší styk se zuby pastorků a zaručuje hladší řazení v tahu. Pro snížení hmotnosti jsou použity duté čepy (CN-7901) a perforované vnitřní destičky. Nýtovač 11-stupňového řetězu K nýtování 11-stupňového řetězu Shimano prosím používejte nýtovač kompatibilní s 11-stupňovými řetězy. Nýtovače TL-CN34 a TL-CN28 jsou určeny pro 6- až 11-stupňové řetězy. Přední (vnější strana) Vyobrazená strana s označením je přední strana (vnější strana). Zadní (vnitřní strana) TL-CN28 Pro zaručení správných řadících vlastností mají CN-7901, CN-6700 a CN-5700 vnější a vnitřní stranu. TL-CN34 26

27 MTB Řetěz HG-X Další vývojový stupeň řadících vlastností přináší zcela nový, směrový, 10-stupňový MTB řetěz HG-X, umožňující hladší změnu převodů, který má, při nižší hmotnosti, celkově lepší vlastnosti. Směrový řetěz HG-X: pravá strana je optimalizovaná pro řazení na převodnících, levá strana pro pastorky. Využívá: XTR/DEORE XT/SLX Směr otáčení Směr Směr otáčení Kotoučová brzda (destičky, kotouče, hadička) Speciální 10-stupňový řetěz pro MTB _ Navržen pro prostředí MTB: vysoké přenášené síly a nečistoty. _ Odolnost: překryté odlehčení v destičkách článků. _ Samočistící funkce: stálé vlastnosti v blátivém prostředí. _ Řetěz HG-X nelze používat na silničních 10-stupňových sadách. Silniční 11 stupňů 1 ks (sestava) 114 článků HG-EV pro 11 stupňů Řetěz připravený pro závodní podmínky, s vynikajícími vlastnostmi díky novému ošetření povrchu. Typ Určení FC-9000 DURA-ACE Vnější ploška povrchová úprava Nové speciální ošetření povrchu Vnitřní ploška povrchová úprava Nové speciální ošetření povrchu Vnější strana Vnější strana HG-X řetězu je optimalizována pro přední řazení. V kombinaci se specifickým tvarem zubů na převodnících zajišťuje hladké a snadné řazení. X X Spojovací čep Pro 11 stupňové řetězy Vnitřní strana Vnitřní strana HG-X řetězu je optimalizována pro zadní řazení, dosahuje vyššího řadicího výkonu. Hmotnost (114 článků) 243 g Kód CN-9000 ICN Lanka Kazetové pastorky Řetězy Převodníky Silniční 10 stupňů 1 ks (sestava) 116 článků Super úzký HG pro 10 stupňů (směrový) * Nově navržené vnitřní a vnější plošky pro lepší kontakt s ozubením umožňuje hladké řazení i při vysokém zatížení. * Levá strana je optimalizována pro zadní posun: pro HG (Hyperglide) kazetu, která poskytuje rychlé a přesné zadní řazení. * Pravá strana je optimalizována pro přední řazení. Kladky zadního měniče Typ Určení CN-7901 FC-7900/7950/ 6700/6750/ 5700/5750/ 4600/4650/ R565/CX70/ CX50 Vnější ploška povrchová úprava Vnitřní ploška povrchová úprava DURA-ACE slitina zinku slitina zinku X X X X Spojovací čep Hmotnost (116 článků) Kód 257 g CN-7901 ICN ULTEGRA slitina zinku šedý X X X Pro 10 stupňové 272 g CN-6701 ICN řetězy 105 šedý šedý X X X 272 g CN-5701 ICN TIAGRA šedý hnědý X X X 282 g CN-4601 ICN * Pro získání optimálních vlastností řazení, tyto řetězy mají přední a zadní stranu, což je označeno, tak aby při montáži byl namontován správně. Náležité výkonnosti řetězu dosáhnete, jen když je řetěz nainstalován správně. Pokud bude namontován opačně, může dojít ke spadnutí řetězu a následně k ublížení na zdraví. 1 ks (sestava) 116 článků Super úzký HG pro 10 stupňů * Ultra-precizní konstrukce zachová sílu, spolehlivost a plynulost řazení. * Optimalizováno pro řetěz HG (Hyperglide), kazetu, která poskytuje rychlé a přesné zadní řazení (zejména při podřazování). CN-7801 FC-7800/7800C/ 7803/6703/6600/ DURA-ACE slitina zinku slitina zinku X 280 g CN-7801 ICN I 6601/6650/6603/ 6604/5703/5600/ ULTEGRA slitina zinku šedý X Pro 10 stupňové řetězy 280 g CN-6600 ICN I 5650/5603/4603/ R700/R600/F600/ R563/R553/R šedý šedý X 280 g CN-5600 ICN I Středová složení Zarážky Nářadí Maziva a další 27

28 MTB 10 stupňů 1 ks (sestava) 116 článků Super úzký HG-X 10 stupňů * Směrový řetěz optimalizovaný 10-rychl. pro MTB podmínky. * Hladké řazení i ve stížených podmínkách. * Nezachytávají se nečistoty, výkonné řazení i v blátivých podmínkách. Typ Určení Vnější ploška povrchová úprava Vnitřní ploška povrchová úprava Spojovací čep Hmotnost (116 článků) Kód XTR slitina zinku slitina zinku X X X 264 g CN-M980 ICNM CN-M980 Pro všechny Shimano MTB & Trek 10 stupňové série Pro 10 stupňové XT slitina zinku šedý X X řetězy 278 g CN-HG94 ICNHG94116I SLX šedý šedý X X 278 g CN-HG74 ICNHG74116I DEORE šedý hnědý X X 278 g CN-HG54 ICNHG54116I * Pro získání optimálních vlastností řazení, tyto řetězy mají přední a zadní stranu, což je označeno, tak aby při montáži byl namontován správně. Náležité výkonnosti řetězu dosáhnete, jen když je řetěz nainstalován správně. Pokud bude namontován opačně, může dojít ke spadnutí řetězu a následně k ublížení na zdraví. 9 stupňů (Silniční & MTB) 1 ks (sestava) 116 článků Super úzký HG 9 stupňů * Ultra-precizní konstrukce zachovává sílu, spolehlivost a plynulost řazení. * Optimalizováno pro řetěz HG (Hyperglide), kazetu, což poskytuje rychlé a přesné zadní řazení (zejména při podřazování). Typ Určení Vnější ploška povrchová úprava Vnitřní ploška povrchová úprava Spojovací čep Hmotnost (116 článků) Kód DURA-ACE, XTR, SAINT slitina zinku slitina zinku X 304 g CN-7701 ICN I CN-7701 Pro všechny Shimano 9 stupňové série, 8 stup ňové LINKGLIDE série & ALFINE ULTEGRA, XT, SAINT 105, SLX, LX, DEORE slitina zinku šedý X 304 g CN-HG93 ICNHG93116I Pro 9 stupňové řetězy šedý šedý X 304 g CN-HG73 ICNHG73116I TIAGRA, SORA, DEORE, ALIVIO šedý hnědý X 304 g CN-HG53 ICNHG /7/6 stupňů (Silniční & MTB) 1 ks (sestava) 116 článků HG Optimalizovaný pro řetěz HG (Hyperglide) a kazetu, což poskytuje rychlé a přesné zadní řazení (zejména při podřazování). Typ Určení Vnější ploška povrchová úprava Vnitřní ploška povrchová úprava Spojovací čep Hmotnost (116 článků) Kód CN-HG91 Pro všechny Shimano 8/7/6 stupňové série kromě IG (Interactive Glide) série nikl šedý X Pro 6/7/8 331 g CN-HG91 ICNHG91116 stupňové řetězy šedý šedý X 332 g CN-HG70 ICNHG šedý hnědý SM-UG g CN-HG40 ECNHG40116Q Může být použitý s IG kazetou, ale ne převodníkem pro IG řetěz. 1 ks (sestava) 116 článků IG Zkosené vnější & vnitřní články optimalizují horní a dolní řazení s IG kazetou. Pro 8/7 stupňovou IG (Interactive Glide) série nikl šedý X Pro 6/7/8 stupňové řetězy 317 g CN-IG70 ICNIG Může být použitý s HG kazetou, ale ne převodníkem pro HG řetěz.

29 Nába s vnitřním řazením & samotné stupně 1 ks (sestava) 116 článků NX Anti-korozní povrchová úprava pro větší odolnost, velikosti 1/2 x 1/8 Typ Určení Vnější ploška povrchová úprava Vnitřní ploška povrchová úprava Spojovací čep Hmotnost (116 článků) Kód Pro NEXUS nábu s vnitřním řazením nebo samostatné stupně kola NEXUS dacrotized dacrotized koncovka 364 g CN-NX10 ECNNX10C114I Kotoučová brzda (destičky, kotouče, hadička) Čepy řetězu Balení DÍLENSKÉ BALENÍ 5 ks Y0AH98020 Pro 11 stupňové řetězy S ostrým výstupkem 50 ks Y0AH ks Y08X98011 Pro 10 stupňové řetězy kromě CN-7800 Se dvěma proužky 50 ks Y08X ks Y Pro 9 stupňové řetězy Stříbrný 50 ks Y ks Y Pro 6/7/8 stupňové řetězy Černý 50 ks Y Typ Stupňů Množství CN-HG74 10 stupňů 20 ICNHG74116IS Lanka Kazetové pastorky Řetězy Převodníky CN-HG53 9 stupňů 20 ICNHG53116IGS/ECNHG53116IS CN-HG40 8/7/6 stupňů 20 ECNHG40115S/ECNHG40T115S CN-HG70 8/7/6 stupňů 20 ICNHG70116S CN-NX10 NEXUS nába s vnitřním řazením 20 ECNNX10C114S Kladky zadního měniče Indikátor opotřebení řetězu Shimano Indikátor opotřebení řetězu vám umožňuje přesně, snadno a rychle jedinečným způsobem zkontrolovat opotřebení řetězu. Měrka změří délku řetězu bez mezery mezi válečkem a vnitřním článkem, a to tak, že navede válečky stejným směrem. A: Vzdálenost měřená pomocí měrky řetězů Shimano B: Mezera mezi válečkem a vnitřním článkem TL-CN41 1. Výstupkem 1 nasaďte měrku na řetěz. 2. Řetěz přitlačte na výstupek U výstupku 3 kontrolujte opotřebení. TL-CN41 : Y Váleček Vnitřní článek Kontrola Vzdálenost mezi řetězem a měrkou. Žádná mezera mezi řetězem a měrkou. Pro zachování vlastností by měl být řetěz vyměněn. Středová složení Zarážky Nářadí Maziva a další 29

30 Převodníky Převodníky Shimano SG-X Vliv převodníků na vlastnosti celého systému řazení se často podceňuje. Špičkové vlastnosti řazení, pro které jsou systémy Shimano konstruovány, lze dosáhnout pouze pokud jsou na klikách Shimano použity originální převodníky Shimano. Pouze tyto převodníky byly navrženy pro dokonalou vzájemnou souhru při použití řetězu Shimano. Speciální profi ly zubů, náběhové rampy a nabírací čepy zaručují přesné a hladké řazení v přední části pohonu. HyperDrive Systém řazení v přední části pohonu využívá koncepci Shimano HyperDrive. Přesmykač, HG řetěz a převodníky SG-X společně zajišťují přesnější, rychlejší a ještě spolehlivější řazení. Bez systému HyperDrive provází řazení ze středního na velký převodník problémy, zvláště při řazení v tahu. Systém Shimano HyperDrive všechny obtíže vyřešil. Náběhové hrany a nabírací čepy převodníků SG-X, super tuhý rozšířený článek přesmykače a speciální profi ly řetězů HyperGlide jsou konstruovány pro dokonalou součinnost, zaručující spolehlivé a hladké řazení. Převodníky mají mimořádnou tuhost v krutu a zuby speciálně tvarované profi ly, zajišťující hladké vedení a zachycení řetězu při řazení lehčích i těžších převodů. Náběhy pro řetěz Speciální profi l zubů Nýty HOLLOWGLIDE Dutá technologie u vnějšího převodníku Vysoce tuhá dutá struktura snižuje hmotnost, avšak neovlivňuje pevnost. Vyšší účinnost přenosu energie a přesnější řazení na převodnících. Využívá: DURA-ACE/ULTEGRA 30

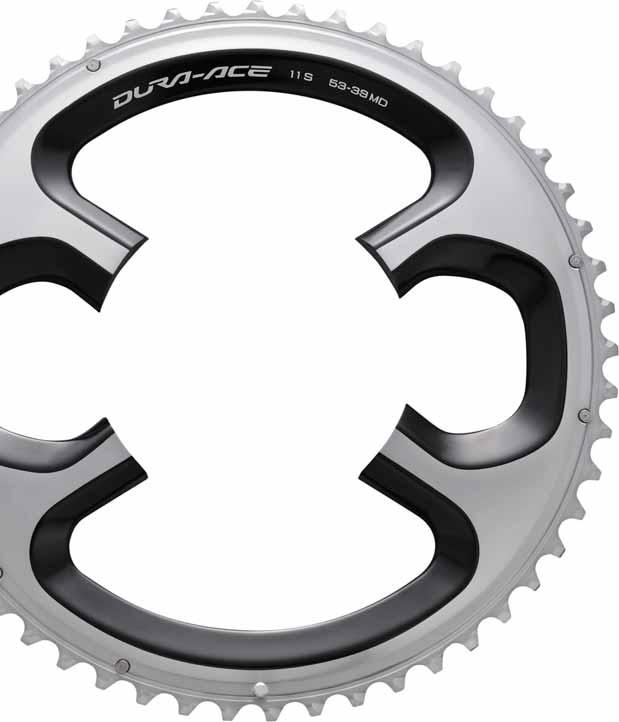

31 Silniční FC-9000 DURA-ACE dvojpřevodník pro 11 stupňů Převodník 34z-MA (pro 50-34z) Převodník 36z (pro 52-36z) Převodník 38z (pro 52-38z) Převodník 39z-MD (pro 53-39z) Převodník 42z (pro 54-42z) Převodník 42z (pro 55-42z) Převodník 50z-MA (pro 50-34z) Převodník 52z (pro 52-36z) Převodník 52z (pro 52-38z) Y1N Y1N Y1N Kotoučová brzda (destičky, kotouče, hadička) Převodník 53z-MD (pro 53-39z) Y1N FC-7900 DURA-ACE dvojpřevodník pro 10 stupňů Převodník 39z Převodník 42z Převodník 44z Převodník 52z (typ B) Převodník 53z (typ A) Převodník 53z (typ B) Převodník 54z (typ A) Převodník 55z (typ A) Převodník 56z (typ E) FC-7950 DURA-ACE kompaktní převodník pro 10 stupňů Y1KY39000 Y1KY42000 Y1KY44000 Y1KY98010 Y1KY98020 Y1KY98030 Y1KY98170 Y1KY98180 Y1KY98190 Převodník 54z (pro 54-42z) Převodník 55z (pro 55-42z) FC-7800 DURA-ACE dvojpřevodník pro 10 stupňů Převodník 39z (typ B) Převodník 42z (typ A) Převodník 44z (typ E: pro TT/TA) Převodník 50z (typ B) Převodník 52z (typ B) Převodník 53z (typ B) Převodník 53z (typ A) Převodník 54z (typ A: pro TT/TA) Převodník 55z (typ A: pro TT/TA) Převodník 56z (typ E: pro TT/TA) FC-CX70 pro 10 stupňů Y1F Y1F Y1F Y1F Y1F Y1F Y1F Y1F Y1F Y1F Lanka Kazetové pastorky Řetězy Převodníky Převodník 34z Y1KZ34000 Převodník 36z Y1MR36000 Převodník 50z (typ B) Y1KZ98010 Převodník 46z Y1MR98050 FC-6700 ULTEGRA dvojpřevodník pro 10 stupňů Převodník 39z (stříbrný) Y1LJ39000 FC dvojpřevodník pro 10 stupňů Převodník 39z (stříbrný) Y1M Kladky zadního měniče Převodník 52z (typ B, stříbrný) Y1LJ98090 Převodník 52z (typ B, stříbrný) Y1M Převodník 53z (typ B, stříbrný) Převodník 39z (šedý) Převodník 52z (typ B, šedý) Převodník 53z (typ B, šedý) FC-6703 ULTEGRA trojpřevodník pro 10 stupňů Převodník 30z (stříbrné) Převodník 39z (typ D, stříbrný) Převodník 52z (typ D, stříbrný) Převodník 30z (šedý) Převodník 39z (typ D, šedý) Převodník 52z (typ D, šedý) FC-6750 ULTEGRA kompaktní převodník pro 10 stupňů Převodník 34z (stříbrný) Převodník 50z (typ F, stříbrný) Převodník 34z (šedý) Y1LJ98100 Y1JN39000 Y1LJ98150 Y1LJ98160 Y1LK30000 Y1LK98020 Y1LK98030 Y1LK30001 Y1LK98040 Y1LK98050 Y1LL34000 Y1LL98010 Y1LL34010 Převodník 53z (typ B, stříbrný) Převodník 39z (černý) Převodník 52z (typ B, černý) Převodník 53z (typ B, černý) FC trojpřevodník pro 10 stupňů Převodník 30z (stříbrný) Převodník 39z (typ D, stříbrný) Převodník 50z (typ D, stříbrný) Převodník 30z (černý) Převodník 39z (typ D, černý) Převodník 50z (typ D, černý) FC kompaktní převodník pro 10 stupňů Převodník 34z (stříbrný) Převodník 50z (typ F, stříbrný) Převodník 34z (černý) Y1M Y1M Y1M Y1M Y1M Y1M Y1M Y1M Y1M Y1M Y1M Y1M Y1M Středová složení Zarážky Nářadí Maziva a další Převodník 50z (typ F, šedý) Y1LL98020 Převodník 50z (typ F, černý) Y1M

32 MTB FC-M670 SLX trojpřevodník pro 10 stupňů Převodník 24z (AE) Převodník 26z (AL) Převodník 32z (AE) Převodník 36z (AL) Převodník 42z (AE) Převodník 48z (AL) Převodník 48z (AL) pro kryt řetězu Y1LU24000 Y1KS26000 Y1N Y1MP98020 Y1N Y1N Y1N FC-M985 XTR dvojpřevodník pro 10 stupňů Převodník 28z (AG) Převodník 30z (AF) Převodník 40z (AG) Převodník 42z (AF) Převodník 44z (AF) FC-M980 XTR dvojpřevodník pro 10 stupňů Převodník 26z (AH) Převodník 38z (AH) FC-M980 XTR trojpřevodník pro 10 stupňů Převodník 24z (AE) Převodník 32z (AE) Převodník 42z (AE) FC-M820/M825 SAINT (SM-CR82) pro 10 stupňů Převodník 34z Převodník 36z Převodník 38z FC-M785 DEORE XT dvojpřevodník pro 10 stupňů Převodník 26z (AK) Převodník 28z (AJ) Převodník 24z (AM) Převodník 38z (AM) Převodník 38z (AK) Převodník 40z (AJ) FC-M780 DEORE XT trojpřevodník pro 10 stupňů Převodník 24z (AE) Převodník 32z (AE) Převodník 42z (AE) Y1LS28000 Y1LS30000 Y1LS98030 Y1LS98010 Y1LS98020 Y1LR26000 Y1LR98030 Y1LR24000 Y1LR98140 Y1LR98010 ISMCR82A4 ISMCR82A6 ISMCR82A8 Y1ML24000 Y1ML26000 Y1ML28000 Y1ML98040 Y1ML98020 Y1ML98030 Y1MM24000 Y1MM98130 Y1MM98110 FC-M640/M645 ZEE pro 10 stupňů Převodník 34z Y1NG34000 Převodník 36z Y1NG36000 Převodník 38z Y1NG38000 FC-M970 XTR trojpřevodník pro 9 stupňů Převodník 22z Y1H Převodník 24z Y1H Převodník 32z (AA) Y1H Převodník 32z (AB) Y1H Převodník 44z Y1H FC-M771-K DEORE XT treking trojpřevodník pro 9 stupňů Převodník 26z Y1J Převodník 36z Y1FV98010 Převodník 48z Y1F Převodník 48z pro kryt řetězu Y1F FC-M770 DEORE XT trojpřevodník pro 9 stupňů Převodník 22z Y1J Převodník 32z Y1J Převodník 44z Y1J FC-M660 SLX trojpřevodník pro 9 stupňů Převodník 22z (černý) Y1KF22000 Převodník 26z (černý) Y1KS26000 Převodník 32z (černý) Y1KF98040 Převodník 36z (stříbrné) Y1KF98050 Převodník 44z (černý) Y1KF98060 Převodník 48z (černý) Y1KF98070 Převodník 48z (černý, pro kryt řetězu) Y1KF98080 FC-M675 SLX dvojpřevodník pro 10 stupňů Převodník 24z (AM) Převodník 26z (AK) Y1NA24000 Y1NA26000 FC-M665 SLX dvojpřevodník pro 9 stupňů Převodník 22z (černý) Převodník 36z (černý) Y1KF22000 Y1KG98050 Převodník 28z (AJ) Y1NA28000 Převodník 38z (AM) Y1NA98020 FC-MX71 DXR (SM-CR80-A) jeden převodník Převodník 38z (AK) Převodník 40z (AJ) Y1NA98030 Y1NA98040 Převodník 34z ISMCR80AA4 FC-M SLX trojpřevodník pro 10 stupňů Převodník 38z Převodník 41z ISMCR80AA8 ISMCR80AB1 Převodník 42z ISMCR80AB2 Převodník 24z (AE) Y1LU24000 Převodník 43z ISMCR80AB3 Převodník 32z (AE) Y1LV98080 Převodník 44z ISMCR80AB4 Převodník 42z (AE) Y1LU98030 Převodník 46z ISMCR80AB6 32

33 Kladky zadního měniče Symboly Jedno ložisko Precizní utěsněné ložisko napínací kladky snižuje tření Keramické pouzdro Keramické pouzdro vodící kladky zvyšuje životnost Dvě ložiska Dvojice precizních utěsněných ložisek ve vodící i napínací kladce zaručují hladký chod pohonu bez tření Dyna-Sys Pro 10-stupňový RD Dyna-Sys Kotoučová brzda (destičky, kotouče, hadička) Sady kladek 1 balení (sada) Každá sada obsahuje napínací a vodící kladku Úroveň produktu Typ Určení Kód Sada kladek (špičkové silniční DURA-ACE RD-9000/ 9070 X Y5XX98090 provedení) Sada kladek (špičkové silniční DURA-ACE RD-7900/ 7970/ 7800/ 7700 X Y5X provedení) Sada kladek (špičkové MTB provedení) XTR RD-M972/ M971/ M970/ M960/ M953/ M952/ M951 X Y5VW98100 Lanka Kazetové pastorky Řetězy Převodníky Sada kladek (nejvyšší kvalita) SAINT RD-M820 X Samostatná napínací kladka X Samostatná vodící kladka Y5Y Kladky zadního měniče Sada kladek (nejvyšší kvalita) Sada kladek (Standard) Sada kladek DYNA-SYS (Premium) Sada kladek DYNA-SYS (nejvyšší kvalita) Sada kladek DYNA-SYS (Standard) X X Samostatnstatná Samo- ULTEGRA, XT, RD-6770/ 6700-A/ 6700/ 6600/ 6500/ M772/ M771/ M770/ M761/ M760/ M751/ M750/ M810-A/ SAINT M810/ M806/ M805/ M801/ M800/ C910/ T780 napínací vodící Y5X kladka kladka RD-5701/ 5700-A/ 5700/ 5600/ 5501/ 5500/ 4601/ 4600/ 4500/ 4400/ 3500/ 3400/ 3300/ M662/ M601/ M600/ M592/ M591/ M581/ M580/ M571/ M570/ M531/ M530/ M511/ M510/ M430/ M390/ Y5XH98120 M330/ T670/ T661/ T400/ T300/ F800/ F700/ C810/ MC20/ MC18/ CT-S500 XTR RD-M986/ M985/ M981/ M980 X X Y5XC98110 XT RD-M786/ M781/ M780/ M773 X X Y5XF98060 SLX, DEORE RD-M675/ M670/ M663/ M640/ M593 X Y5XE98030 Středová složení Zarážky Nářadí Maziva a další 33

34 Středová složení Technologie HOLLOWTECH II Kliky Hollowtech II s osou jsou CELISTVÝ SYSTÉM Kliky a osa středového složení mají výrazný vliv na celkové vlastnosti bicyklu. Hladké otáčení, účinný přenos energie a odolnost jsou stěžejní parametry při jejich výběru. Shimano nabízí širokou škálu různých klik s převodníky a odpovídajících os tak, aby bylo možné, pro příslušný bicykl a jízdní styl, zvolit optimální řešení. Rotační vlastnosti Tuhost v ohybu/lom Tuhost v krutu/lom Hollowtech II využívá osu a ložiska průměru 24 mm Zkoumáním všech faktorů a testováním jsme zvolili pro osu a příslušná ložiska průměr 24mm, zaručující optimální poměr rotačních vlastností, tuhosti, pevnosti, možnosti utěsnění a hmotnosti, splňující nároky na kvalitu Shimano. Hmotnost osy/ložisek Ložiska vně rámu _ Větší rozestup a průměr ložisek efektivněji přenáší zatížení, zlepšuje stabilitu a zvyšuje tuhost _ Q-faktor zůstává stejný jako u běžných středových složení _ Precizní ložiska zaručují dlouhou životnost a snadnou montáž ø 24 mm Široký rozestup BB Větší volnost pro tvarová řešení rámů se širší středovou spojkou a možnost dosažení větší tuhosti této oblasti. Špičkové utěsnění Špičkové utěsnění oblasti ložisek prodlužuje životnost, napomáhá k zachování excelentních vlastností otáčení po delší dobu. Za studena kovaná dutá osa Velice tuhá, dutá osa. Kónické drážkování zaručuje pevné a odolné spojení mezi klikami a osou středového složení. Lisované středové složení Lisované středové složení využívá osu a ložiska průměru 24mm, přinášející optimální poměr rotačních vlastností, tuhosti, pevnosti, možnosti utěsnění a hmotnosti i do oblasti středových složení pro nalisování. OCTALINK _ 8-drážkový spoj kliky s osou středového složení _ Lepší záběr a přenos energie Snadná údržba osy Spoj OCTALINK nedeformuje kliky. Demontáž klik je proto snadná bez nutnosti přílišné síly. SM-BB91 34

35 Středová složení pro silnici Typ BB Šíře pláště BB Průměr misek BB Vnitřní kryt Typ X SM-BB92-41B ISMBB9241B Osa BB pro nalisování 86,5 mm 41 mm X SM-BB91-41B ISMBB9141B X SM-BB71-41B ISMBB7141B Typ BB Šíře pláště BB Délka osy BB Určení Typ 68 mm (BSA) 2-DÍLNÝ & Hollowtech II 70 mm (Italský) 68 mm (BSA) OCTALINK 70 mm (Italský) 68 mm (BSA) ČTYŘHRAN 70 mm (Italský) Středová složení pro MTB/městská kola DURA-ACE SM-BB9000 ISMBB9000B SM-BB7900 ISMBB7900B ULTEGRA, FC-CX70 SM-BB6700 ISMBB6700B 105 SM-BB5700 ISMBB5700B TIAGRA/SORA SM-BB4600 ESMBB4600B DURA-ACE SM-BB9000 ISMBB9000I SM-BB7900 ISMBB7900I ULTEGRA, FC-CX70 SM-BB6700 ISMBB6700I 105 SM-BB5700 ISMBB5700I TIAGRA/SORA SM-BB4600 ESMBB4600I DURA-ACE BB-7700 IBB7700B09N DURA-ACE BB-7710 EBB7710B09N 109,5 mm DURA-ACE BB-7710 EBB7710B09NS BB5500SPL EBB5500B mm Shimano BB-ES25 EBBES25B mm Shimano (trojpřevodník) BB-ES25 EBBES25B18 DURA-ACE (trojpřevodník) BB-7703 EBB7703B18 118,5 mm BB5500SPL EBB5500B18 DURA-ACE BB-7700 IBB7700I09N 109,5 mm BB5500SPL EBB5500I mm Shimano BB-ES25 EBBES25I mm Shimano (trojpřevodník) BB-ES25 EBBES25I18 DURA-ACE (trojpřevodník) BB-7703 EBB7703I18 118,5 mm BB5500SPL EBB5500I mm Shimano BB-UN55 EBBUN55B mm Shimano BB-UN55 EBBUN55B mm Shimano BB-UN55 EBBUN55B mm Shimano BB-UN55 EBBUN55B mm Shimano BB-UN55 EBBUN55B18 122,5 mm Shimano BB-UN55 EBBUN55B mm Shimano BB-UN55 EBBUN55I mm Shimano BB-UN55 EBBUN55I mm Shimano BB-UN55 EBBUN55I mm Shimano BB-UN55 EBBUN55I mm Shimano BB-UN55 EBBUN55I18 122,5 mm Shimano BB-UN55 EBB5500I18 Typ BB Šíře pláště BB Průměr misek BB Vnitřní kryt Typ 84,5 mm 42 mm X SM-BB91-42A ISMBB9142A SM-BB91-41A ISMBB9141A Osa BB pro nalisování 89,5/92 mm 41 mm X SM-BB71-41A ISMBB7141A 104,5/107 mm 41 mm X SM-BB71-41C ISMBB7141C Typ BB Šíře pláště BB Délka osy BB Určení Typ XTR SM-BB90-A (M980) ISMBB90AB XT, SLX, LX SM-BB70 ISMBB70B 2-DÍLNÝ & Hollowtech II 68/73 mm DXR (krátký vnitřní kryt) SM-BB70 ISMBB70SB DEORE SM-BB51 ESMBB51B SAINT SM-BB80 ISMBB80B 83 mm SAINT SM-BB80 ISMBB80D 113 mm BB-ES51 EBBES51B mm Pro přesmykač typu E BB-ES51 EBBES51EB mm BB-ES51 EBBES51B18 68 mm 121 mm BB-ES51 EBBES51B mm Pro přesmykač typu E BB-ES51 EBBES51EB mm Pro kryt řetězu BB-ES51-K EBBES51KB mm (AK) BB-ES51-AK EBBES51AKB21 OCTALINK 126 mm BB-ES51 EBBES51B mm Pro přesmykač typu E BBES25 EBBES25EB mm BBES25 EBBES25B mm Pro přesmykač typu E BBES25 EBBES25EB21 68 mm 121 mm Pro kryt řetězu BBES25-K EBBES25KB mm (AK) Pro FC-M521 BBES25 EBBES25AKB21W 126 mm BBES25 EBBES25B mm Pro kryt řetězu BBES25-K EBBES25KB26 Kotoučová brzda (destičky, kotouče, hadička) Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 35

36 Středová složení pro MTB/městská kola Typ BB Šíře pláště BB Délka osy BB Určení Typ 113 mm BB-ES51 EBBES51I13 70 mm (Italský) 118 mm BB-ES51 EBBES51I mm BB-ES51 EBBES51I mm BB-ES51 EBBES51C mm BB-ES51 EBBES51C mm Pro přesmykač typu E BB-ES51 EBBES51EC mm BB-ES51 EBBES51C21 OCTALINK 126 mm BB-ES51 EBBES51C26 73 mm 126 mm Pro přesmykač typu E BB-ES51 EBBES51EC mm BB-ES25 EBBES25C mm BBES25 EBBES25C mm Pro přesmykač typu E BBES25-E EBBES25EC mm BB-ES25 EBBES25C mm BB-ES25 EBBES25C mm Pro přesmykač typu E BBES25-E EBBES25EC mm BB-UN26 EBBUN26B10B 110 mm BB-UN26 EBBUN26B10X 110 mm Pro přesmykač typu E BB-UN26 EBBUN26EB10X 110 mm Pro kryt řetězu BB-UN26 EBBUN26KB10X 113 mm BB-UN26 EBBUN26B13B 113 mm BB-UN26 EBBUN26B13X 113 mm Pro přesmykač typu E BB-UN26 EBBUN26EB13X 115 mm BB-UN26 EBBUN26B15B 117,5 mm BB-UN26 EBBUN26B17X 117,5 mm Pro kryt řetězu BB-UN26 EBBUN26KB17X 117 mm (YL117) BB-UN26 EBBUN26BY17B 117 mm (YL117) BB-UN26 EBBUN26BY17X 117 mm (YL117) Pro přesmykač typu E BB-UN26 EBBUN26EBY17B 117 mm (YL117) Pro kryt řetězu BB-UN26 EBBUN26KBY17B 122,5 mm (pro FC-C510) BB-UN26 EBBUN26B23SPX 68 mm 122,5 mm (D-NL) BB-UN26 EBBUN26B22B 122,5 mm (D-NL) BB-UN26 EBBUN26B22X 122,5 mm (D-NL) Pro kryt řetězu BB-UN26 EBBUN26KB22B 122,5 mm (D-NL) Pro kryt řetězu BB-UN26 EBBUN26KB22X 122,5 mm (LL123) BB-UN26 EBBUN26B23X 122,5 mm (LL123) Pro přesmykač typu E BB-UN26 EBBUN26EB23X 122,5 mm (LL123) Pro kryt řetězu BB-UN26 EBBUN26KB23X 127,5 mm BB-UN26 EBBUN26B27B 127,5 mm Pro kryt řetězu BB-UN26 EBBUN26KB27X ČTYŘHRAN 107 mm BB-UN55 EBBUN55B mm BB-UN55 EBBUN55B mm BB-UN55 EBBUN55B mm BB-UN55 EBBUN55B mm BB-UN55 EBBUN55B18 122,5 mm (D-NL) BB-UN55 EBBUN55B mm BB-UN55 EBBUN55B mm BB-UN26 EBBUN26I10X 113 mm BB-UN26 EBBUN26I13X 122,5 mm (LL123) BB-UN26 EBBUN26I23X 107 mm BB-UN55 EBBUN55I07 70 mm (Italský) 110 mm BB-UN55 EBBUN55I mm BB-UN55 EBBUN55I mm BB-UN55 EBBUN55I mm BB-UN55 EBBUN55I18 122,5 mm (D-NL) BB-UN55 EBBUN55I mm BB-UN26 EBBUN26C10X 113 mm BB-UN26 EBBUN26C13X 113 mm Pro přesmykač typu E BB-UN26 EBBUN26EC13X 122,5 mm (LL123) BB-UN26 EBBUN26C23X 73 mm 122,5 mm (LL123) Pro přesmykač typu E BB-UN26 EBBUN26EC23X 107 mm BB-UN55 EBBUN55C mm BB-UN55 EBBUN55C mm BB-UN55 EBBUN55C mm BB-UN55 EBBUN55C18 122,5 mm (D-NL) BB-UN55 EBBUN55C22 36

37 Zarážky Symboly SPD Vhodné pro SPD Vhodné pro Click R Výkyvné upnutí Umožňují pohyb do stran v rozsahu 6 stupňů SPD-SL Vhodné pro SPD-SL Pro PD-M858 Vhodné pro PD-M858 Pevné upnutí Přenáší příměji a účinněji energii jezdce Nelze použít Nelze použít pro PD-M858 Upevnění na čepu vpředu uprostřed Umožňuje pohyb vaší nohy do stran v úhlu 2 stupňů Jednosměrné uvolnění Uvolnění zarážky vytočením paty směrem ven Vícesměnné uvolnění Uvolnění zarážky vyklopením nebo vytočením v různých směrech Kotoučová brzda (destičky, kotouče, hadička) Prvek spojující obuv s pedály Zarážky vytváří vazbu mezi pedály a obuví. Pedály a zarážky Shimano jsou vyvíjeny jako celistvý, dokonale fungující bezpečný systém s optimálním přenosem energie. Při intenzivním používání a zvláště při využívání pro chůzi se zarážky opotřebovávají. Pro udržení spolehlivé funkce a pohodlí je nutné opotřebované zarážky vyměnit. ZARÁŽKY SPD-SL SM-SH12 Upevnění na čepu vpředu uprostřed pro výkyv 2 stupňů Y-40B98140 SM-SH11 Výkyv 6 stupňů Y42U98010 P odložky zarážek SM-SH20 Podložka 1 mm 1 ks Podložka 2 mm 2 ks Šroub M5 x 10 mm 3 ks Šroub M5 x 13,5 mm 3 ks Y40B98150 SM-SH10 Pevné upnutí Y42U98020 Úroveň tuhosti optimalizovaná pro dokonalou součinnost s pedály Shimano SPD-SL. Tvar zarážek koresponduje s pedály SPD-SL. Provedení umožňující chůzi je opatřeno modrými/žlutými/červenými pryžovými výstupky, bránícími poškození částí zarážek, sloužících pro upnutí do pedálu. Podložky zarážek Dokonalá symetrie je v přírodě vzácností a nejinak je tomu i u cyklistů. Ve skutečnosti není nic neobvyklého, když je jedna noha delší než druhá. Aby bylo možné tyto nedostatky kompenzovat, vyvinula společnost Shimano podložky zarážek, které lze skládat na sebe a poskytují tak možnost nastavení výšky v rozmezí 1-5 mm. Šrouby zarážek SPD-SL Normální (M5 x 8 mm) 1 ks Y-42U Střední (M5 x 10 mm) 6 ks Y-42U Dlouhý (M5 x 13,5 mm) 6 ks Y-42U Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče ZARÁŽKY SPD SM-SH51 Pro jednosměrné uvolnění a funkci snadného upnutí Y (obsahuje plát zarážky) Y (bez plátu zarážky) SM-SH56 Vícesměrné uvolňování, mimo PD-M858 Y41S98090 (obsahuje plát zarážky) Y41S98100 (bez plátu zarážky) Kování za studena a speciální tepelná úprava zvyšují odolnost a tuhost pro velké zatížení i v náročných podmínkách. Zarážky SPD jsou konstruovány pro výhradní použití s pedály Shimano bez vzájemného poškozování velká výhoda součástí jednoho výrobce. Zarážky Shimano SPD jsou nejodolnější a nejlépe fungující zarážky pro pedály Shimano SPD. Zarážky 1 balení (pár) Kategorie Typ SILNIČNÍ: ZARÁŽKY SPD-SL MTB: ZARÁŽKY SPD SM-SH10 X X Y42U98020 SM-SH11 X X Y42U98010 SM-SH12 X X Y40B98140 SM-SH51 (obsahuje plát zarážky) X X X Y SM-SH51 (bez plátu zarážky) X X X Y SM-SH52 (obsahuje plát zarážky) X X Y41M98020 SM-SH52 (bez plátu zarážky) X X Y41M98021 SM-SH56 (obsahuje plát zarážky) X X X Y41S98090 SM-SH56 (bez plátu zarážky) X X X Y41S98100 Středová složení Zarážky Nářadí Maziva a další 37

38 Nářadí Symboly Klíč s 1/2 čtvercovým otvorem Pro použití s rázovým klíčem s 1/2 čtvercovým otvorem nebo klíčem Shimano TL-MH10 4mm Imbus klíč 8mm Imbus klíč 14mm Imbus klíč 15mm klíč na kónusy 17mm klíč 18mm klíč 24mm klíč 32mm klíč 36mm klíč Niklování a chromování Chromování pro životnost a odolnost proti korozi Otočný šroubovací čep Osa šroubovacího čepu s kuličkovým ložiskem usnadňuje otáčení rukojeti Molybdenový povrch Molybdenový povrch na závitech osy pro hladší otáčení Nástroj k odstranění naváděcí části spojovacího čepu Snadno odlamuje naváděcí část spojovacího čepu Šroubovací čep nýtovače řetězu Shimano Speciální šroubovací čep si ponechává nadbytečný kroužek z demontovaného nýtu 10-/11-stupňového řetězu a umožňuje hladký chod Vedle komponentů se stejné pozornosti těší: profesionální nářadí Jízdní kolo se pochopitelně skládá z mnoha součástí. Pro využití plného potenciálu všech komponentů je nezbytná odborná údržba. U nářadí jsou velmi důležité rysy vysoká přesnost, funkčnost a sjednocené tvarosloví. Proto je Shimano odhodláno pokračovat v produkci špičkového nářadí. Profesionální nářadí vzniká s maximálním nasazením, ne jako další z řady produktů Shimano, ale hlavně jako nástroj pro komplexní péči o bicykly. Nářadí Shimano je konstruováno přímo pro komponenty Shimano. Rozměr drážkování klíčů přesně odpovídá příslušným tvarům komponentů včetně nezbytných vůlí. Kazetové pastorky/volnoběžné pastorky/kotouč TL-LR10 Klíč na pojistné kroužky K montáži a demontáži pojistného kroužku u kotoučů a kazetových pastorků Kalená ocel pro tuhost a odolnost Nelze použít u volnoběžných pastorků kvůli odlišným rozměrům Y TL-LR15 Klíč na pojistné kroužky (s naváděcím čepem) K montáži a demontáži pojistného kroužku u kotoučů a kazetových pastorků Naváděcí čep stabilizuje nástroj Kalená ocel pro tuhost a odolnost Nelze použít u volnoběžných pastorků kvůli odlišným rozměrům Y TL-LR20 Klíč na pojistné kroužky pro SM-RT80 K montáži a demontáži pojistného kroužku u SM-RT80 (větší upevnění Center Lock) Kalená ocel pro tuhost a odolnost Nelze použít u volnoběžných pastorků nebo pojistných kroužků u upevnění Center Lock normální velikosti kvůli odlišným rozměrům Y25U15000 s nástrojem TL-SR23 38

39 Kazetové pastorky/volnoběžné pastorky/kotouč TL-FW30 Nástroj na volnoběžné pastorky K montáži a demontáži volnoběžných pastorků Kalená ocel pro tuhost a odolnost Nelze použít u pojistných kroužků kvůli odlišným rozměrům Y TL-FW40 Nástroj na jednostupňové volnoběžné pastorky K montáži a demontáži jednostupňových volnoběžných pastorků SF-1200 Kalená ocel pro tuhost a odolnost Y T Kotoučová brzda (destičky, kotouče, hadička) TL-FW45 Nástroj na volnoběžné pastorky BMX K montáži a demontáži volnoběžných pastorků BMX SF-MX30 Kalená ocel pro tuhost a odolnost Y TL-SR23 Bičík na pastorky kompatibilní s 11-stupň. pastorky TL-HG09 Klíč na pojistné kroužky pro CS-HG70-S K montáži a demontáži pojistného kroužku u CS-HG70-S (Capreo) Kalená ocel pro tuhost a odolnost Y1Z TL-SR22 Bičík na pastorky pro pevné pastorky/pevné pojistné kroužky Lanka Kazetové pastorky Řetězy Převodníky Pro přidržení 6- až 11-stupňových pastorků při povolování pojistného kroužku klíčem TL-LR15/20 Zakřivené provedení hlavy pro lepší uchycení na zubech Zahrnuje přesný a odolný řetěz Shimano Povrch čepele ze slitiny chromu pro odolnost a tuhost Magnet na konci řetězu přidržuje řetěz a usnadňuje skladování Ergonomická rukojeť Tímto nástrojem lze vzhledem k pozici řetězu připevněnému k čepeli odmontovat pevné pojistné kroužky, ale nikoliv pevné pastorky Y K demontáži pevných pastorků 1/2 x 1/8 a 1/2 x 3/32 K montáži a demontáži pevných pojistných kroužků Povrch čepele ze slitiny chromu pro odolnost a tuhost Přesný a odolný řetěz Ergonomická rukojeť Y Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další s klíčem TL-MH10 a TH-LR10 39

40 Středové složení TL-FC24 Klíč na misky středového složení SM-BB9000 TL-FC34 Klíč na misky středového složení SM-BB9000 K montáži a demontáži SM-BB9000 K montáži a demontáži SM-BB9000 Nástroj ve stylu adaptéru pro použití s klíčem TL-FC36 Polymer vyztužený skelnými vlákny Y Verze modelu TL-FC24 pro rázový klíč Profil s přesným vroubkováním Kalená ocel pro tuhost a odolnost Y s klíčem TL-FC36 TL-FC33 Klíč na misky středového složení Hollowtech II TL-FC36 Klíč na misky středového složení Hollowtech II K montáži a demontáži misek středového složení Hollowtech II/2-dílných klik Verze rázového klíče pro středové složení Hollowtech II/2-dílné kliky Profil s přesným vroubkováním Kalená ocel pro tuhost a odolnost Y K montáži a demontáži misek středového složení Hollowtech II/2-dílných klik K montáži a demontáži pojistného kroužku kotouče u náboje s 20mm osou/15mm osou E-Thru Asymetrický tvar umožňuje otáčení klíče bez doteku řetězové vzpěry Přesný, laserem tvarovaný profil pro dokonalé padnutí Povrch těla ze slitiny chromu pro odolnost a tuhost Ergonomická rukojeť TL-BB12 Nástroj pro montáž lisované BB MALÁ ZMĚNA Y K montáži lisované BB Hollowtech II Kompatibilní se šířkou pouzdra BB až 107 mm Kalená ocel pro tuhost a odolnost O 10 mm delší osa než u modelu Y Y TL-BB13 Nástroj pro demontáž lisované BB K demontáži lisované BB Hollowtech II Model s malou změnou pro kompatibilitu se středovým složením SM-BB92 Kalená ocel pro tuhost a odolnost Y MALÁ ZMĚNA TL-UN66 Nástroj na zapouzdřená středová složení K montáži a demontáži zapouzdřených BB s drážkováním (20 zubů), jako je Octalink a Square Kalená ocel pro tuhost a odolnost BB-UN/ES/6500/5500/ 7700/7703/7710/M952 Y TL-UN74-S Nástroj na zapouzdřená středová složení K montáži a demontáži zapouzdřených BB s drážkováním (20 zubů), jako je Octalink a Square Ekonomická a kompaktní verze nástroje TL-UN66 Kalená ocel pro tuhost a odolnost BB-UN/ES/6500/5500/7700/ 7703/7710/M952 Y TL-FC31 Sada plochých klíčů na hlavová složení/pedály/pojistné matice 32mm klíč pro nastavení hlavového složení 15mm klíč na pedály Montáž a demontáž pojistné matice BB-7700/M950 Sada 2 multifunkčních plochých klíčů Chromovaná, tepelně opracovaná, uhlíková ocel pro tuhost a odolnost 32mm plochý klíč je použitelný pro TL-UN96/UN74-S/UN66/FC33/HA20 Lze jej také použít pro nastavení pojistné matice HB-M810 (20mm osa) Y

41 Kliky s převodníky TL-FC16 Klíč pro montáž klik Hollowtech II K montáži a demontáži upevňovacího šroubu klik Hollowtech II/2-dílných klik Y TL-FC11 Stahovák klik Pro demontáž klik bez klínu Montáž předního převodníku pro čtyřhranné středové složení pomocí 14mm upevňovacího šroubu Vnitřní část lze otočit 15mm klíčem nebo 8mm Imbus klíčem Kalená ocel pro tuhost a odolnost Y Kotoučová brzda (destičky, kotouče, hadička) TL-FC18 Klíč pro montáž klik Hollowtech II K montáži a demontáži upevňovacího šroubu klik Hollowtech II/2-dílných klik Profesionální verze klíče TL-FC16 Chromovaná ocelová hlava pro vyšší odolnost Ergonomická rukojeť usnadňuje povolování pevně utaženého upevňovacího šroubu kliky Dejte pozor, abyste nepřetáhli upevňovací šroub kliky Y TL-FC22 Klíč na matice torx T40/klíč na matice převodníků Pevně přidržuje upevňovací šroub převodníku se zářezem nebo torx T40 během montáže nebo demontáže převodníku Profesionální verze klíče TL-FC21 Chromovaný povrch pro vyšší odolnost Naváděcí čep stabilizuje nástroj Ergonomické provedení Ideální pro použití s klíčem TL-FC23 Y TL-FC23 Klíč T30 na šroub převodníku s 5mm Imbus klíčem K utažení a povolení šroubů T30 nebo 5mm šestihranu na převodníku Klíčové prvky Mimořádně vysoká přesnost a tuhost umožňuje povolení pevně dotažených šroubů Provedení s dlouhým dosahem pro větší páku a usnadnění přístupu Chromovaný povrch pro vyšší odolnost Ergonomická rukojeť Ideální pro použití s klíčem TL-FC22 Y TL-UN96-A Nástroj na převodníky/středová složení K montáži a demontáži pavouka z pravé kliky s pomocí nástroje TL-UN96-B (Octalink) nebo TL-UN75 (Square) ke stabilizaci K montáži a demontáži 8-drážkového středového složení Octalink Kalená ocel pro tuhost a odolnost FC-M950/750/570 atd. BB-M950 Sada TL-UN96 (A+B) je k dispozici pod kódem Y Může se použít také k montáži a demontáži 8-drážkového středového složení na levé straně BB-7700/6500/5500 Y TL-UN96-B Nástroj na převodníky Zabraňuje sklouznutí nástroje TL-UN96-A FC-M950 (Octalink) Sada TL-UN96 (A+B) je k dispozici pod kódem Y Y TL-FC21 Klíč na matice převodníků s klíčem TL-UN96-A Koncovka se 3 výstupky pevně přidržuje upevňovací šroub převodníku se zářezem během montáže nebo demontáže převodníku Koncovka se 2 výstupky k montáži nebo demontáži krytky kliky s uvolněním jedním klíčem Celková délka 133 mm pro větší páku (o 30 mm delší než předchozí model TL-FC20) Může se také použít jako 9mm a 10mm šroub Kalená ocel pro tuhost a odolnost Y Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 41

42 Řetěz TL-CN28 Nýtovač pro 11-stupňový řetěz Klíčové prvky K nýtování 6- až 11-stupňových řetězů SHIMANO (řetěz HG-EV/HG-X/HG/IG/UG) a 1/2 x 1/8 (CN-NX10) Mechanický nýtovač řetězů pro domácí použití Ergonomická rukojeť a místo úchopu Speciální šroubovací čep Shimano si ponechává nadbytečný kroužek z demontovaného nýtu 10-/11-stupňového řetězu a umožňuje hladký chod Kuličkové ložisko mezi šroubovacím čepem a osou umožňuje snadnější otáčení rukojeti Molybdenový povrch závitů osy pro hladší otáčení Zahrnuje nástroj k odstranění naváděcí části spojovacího čepu Y TL-CN34 Profesionální nýtovač pro 11-stupňový řetěz Klíčové prvky K nýtování 6- až 11-stupňových řetězů SHIMANO (řetěz HG-EV/HG-X/HG/IG/UG) a 1/2 x 1/8 (CN-NX10) Extra kvalitní nýtovač řetězu Zvětšené ergonomické páčky pro snadnější uchopení, komfort, ale také pro účinnější pákový efekt Speciální šroubovací čep Shimano si ponechává nadbytečný kroužek z demontovaného nýtu 10-/11-stupň. řetězu a umožňuje hladký chod Kuličkové ložisko mezi šroubovacím čepem a osou umožňuje snadnější otáčení rukojeti Molybdenový povrch na závitech osy pro hladší otáčení Zahrnuje nástroj k odstranění naváděcí části spojovacího čepu Chromovaný povrch pro vyšší odolnost Dodáván s 2 náhradními čepy uloženými v držadle Y TL-CN33 Profesionální nýtovač pro 10-stupňový řetěz Klíčové prvky K nýtování 6- až 10-stupňových řetězů SHIMANO (řetěz HG-X/HG/IG/UG) a 1/2 x 1/8 (CN-NX10) Extra kvalitní nýtovač řetězu Zvětšené ergonomické páčky pro snadnější uchopení, komfort, ale také pro účinnější pákový efekt Speciální šroubovací čep Shimano si ponechává nadbytečný kroužek z demontovaného nýtu 10-stupňového řetězu a umožňuje hladký chod Kuličkové ložisko mezi šroubovacím čepem a osou umožňuje snadnější otáčení rukojeti Molybdenový povrch na závitech osy pro hladší otáčení Zahrnuje nástroj k odstranění naváděcí části spojovacího čepu Poniklovaný Dodáván s 2 náhradními čepy uloženými v držadle Y TL-CN41 Měrka na řetěz Přesně, snadno a rychle zkontroluje opotřebení řetězu Klíčové prvky Velmi přesné, laserem tvarované provedení Unikátní provedení se 3 čepy umožňuje přesně měření (viz str. 28) Tepelně zpracovaná nerez ocel Opotřebený řetěz ztrácí svůj původní výkon při řazení a způsobuje rychlejší opotřebení pastorků a převodníků Y Zadní měnič TL-RD11 Nástroj na rovnání zadních patek K vyrovnání zadních patek Klíčové prvky Univerzální velikost pro většinu velikostí kol (20-29 palců) Přesné měření pomocí číselné stupnice Otočná měrka umožňuje snadné měření, aniž by překážela řetězová nebo sedlová vzpěra Indexový systém umožňuje návrat měrky do pozice pro měření po jejím otočení Úzký vyrovnávací výstupek sedí na celou řadu kol Díky teleskopické rukojeti se nástroj vleze do krabičky s nářadím Ergonomická rukojeť Našroubováním šroubu do vnitřního závitu M4 na konci osy stabilizuje a snižuje zátěž na závit na straně vidlice během vyrovnávání Chromovaná uhlíková ocel pro odolnost a tuhost Y Lanko řazení/brzdové lanko TL-CT12 Kleště Klíčové prvky Odstřižení lanek a bowdenů Úprava tvaru koncovky bowdenu Sevření koncovky lanka Výrazně lepší ostrost a odolnost oproti předchozímu modelu TL-CT11 Menší úhel otevírání rukojetí pro lepší ergonomii Jehla pro úpravu vložky bowdenu Integrovaný nástroj k sevření koncovky lanka Chromovaná uhlíková ocel pro tuhost a odolnost Ergonomická rukojeť Y

43 Hydraulická kotoučová brzda TL-BH62 Nástroj k odstřižení a nastavení brzdové hadičky kotoučové brzdy Klíčové prvky Odstřižení brzdových hadiček hydraulické kotoučové brzdy Nastavení koncových vložek do hadiček Nástroj 2 v 1 Snadno a přesně stříhá hadičky pod úhlem 90 stupňů Snadno a bezpečně do hadičky nastaví koncovou vložku Nastavitelná síla sevření hadičky Kompaktní velikost pro snadné skladování Dodává se s náhradní čepelí Dírka k zavěšení na provázek Y TL-BT03 Profesionální odvzdušňovací sada pro kotoučové brzdy K odvzdušnění hydraulických systémů kotoučových brzd Shimano Klíčové prvky Profesionální odvzdušňovací sada pro kotoučové brzdy Kompatibilní s typem hydraulických kotoučových brzd Shimano s nádržkou i nálevkou Umožňuje snadné a bezpečné odvzdušňování Svorka na nálevce usnadňuje odtékání Průhledná nálevka a stojan Hadicová spona zajišťuje hadičku u odvzdušňovacího šroubu Y8H Kotoučová brzda (destičky, kotouče, hadička) Stříhání hadičky TL-BT03S Základní odvzdušňovací sada pro kotoučové brzdy K odvzdušnění hydraulických systémů kotoučových brzd Shimano s nálevkou Náboj Nastavení koncové vložky Základní odvzdušňovací sada pro hydraulické systémy kotoučových brzd Shimano s nálevkou Průhledná nálevka a stojan Hadicová spona zajišťuje hadičku u odvzdušňovacího šroubu Y8H TL-HS21 (Klíč na kónusy nábojů 15 mm x 23 mm)/y3c TL-HS22 (Klíč na kónusy nábojů 17 mm x 24 mm)/y3c TL-HS23 (Klíč na kónusy nábojů 18 mm x 28 mm)/y20w04000 K montáži, demontáži a nastavení nábojů Kalená ocel pro tuhost a odolnost TL-HB16 Nástroj pro nastavení náboje s průchozí osou Používá se jako adaptér k usazení náboje s 20/15/8mm průchozí osou do stojanu k vycentrování Y20W98020 TL-FH12 Nástroj pro nastavení zadního náboje s 12mm průchozí osou NEU Používá se jako adaptér k usazení zadního náboje s 12mm průchozí osou do stojanu k vycentrování Přesně obrobené provedení Y Nádržka TL-HS33 (Klíč na kónusy nábojů 13 mm)/y TL-HS34 (Klíč na kónusy nábojů 14 mm)/y TL-HS35 (Klíč na kónusy nábojů 15 mm)/y TL-HS37 (Klíč na kónusy nábojů 17 mm)/y TL-HS38 (Klíč na kónusy nábojů 18 mm)/y TL-FH15 15mm Imbus klíč K montáži, demontáži a nastavení nábojů Přesný, laserem tvarovaný profil pro dokonalé padnutí Chromovaná ocel se slitinou chromu pro odolnost a tuhost Ergonomická rukojeť K montáži a demontáži těla volnoběžky s 12mm průchozí osou Kalená ocel pro tuhost a odolnost Vysoká přesnost Y Dodává se bez minerálního oleje Dodává se bez minerálního oleje Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče Středová složení Zarážky Nářadí Maziva a další 43

44 Pedál TL-HS40 20mm klíč na kónusy nábojů K montáži, demontáži a nastavení PD-9000/7900/7800/7700 Klíčové prvky Přesný, laserem tvarovaný profil pro dokonalé padnutí Chromovaná ocel se slitinou chromu pro odolnost a tuhost Ergonomická rukojeť Y TL-PD40 Klíč na osu pedálu K montáži a demontáži osy pedálu s plastovým pojistným šroubem s 10 zuby Y42A09000 TL-PD63 Klíč pro nastavení kónusů pedálu (7 mm x 8 mm & 10 mm x 11 mm) K nastavení ložiska osy pedálu Klíčové prvky Speciální nástroj k nastavení ložisek pedálu Kalená ocel pro tuhost a odolnost Pedál se 7mm pojistnou maticí a 10mm kónusem / 8mm pojistnou maticí a 11mm kónusem Y TL-PD33 Klíč pro nastavení kónusů pedálu (7 mm x 10 mm & 10 mm x 13 mm) K nastavení ložiska osy pedálu Klíčové prvky Speciální nástroj k nastavení ložisek pedálu Kalená ocel pro tuhost a odolnost Pedál se 7mm pojistnou maticí a 10mm kónusem / 10mm pojistnou maticí a 13mm kónusem Y41N98040 NEXUS/ALFINE TL-8S11 Nástroj pro demontáž pravého kónusu K demontáži pravého kónusu Kalená ocel pro tuhost a odolnost SG-8R56/8R45/8R36/8R35/8R31/ 8R30/8R25/8R20/S500/S501 Y TL-S701 Nástroj pro demontáž pravého kónusu K demontáži pravého kónusu Kalená ocel pro tuhost a odolnost SG-S700 Y TL-8S20 Nástroj pro montáž pravého kónusu K montáži pravého kónusu Kalená ocel pro tuhost a odolnost SG-8R36/8R35/8R31/ 8R30/8R25/8R20 Y TL-AF20 Nástroj pro montáž pravého kónusu K montáži pravého kónusu Kalená ocel pro tuhost a odolnost SG-S500/S501 Y TL-S702 Nástroj pro montáž pravého kónusu K montáži pravého kónusu Kalená ocel pro tuhost a odolnost SG-S700 Y TL-AF10 Nástroj pro montáž prachovky A na pravé straně K montáži prachovky A na pravé straně Speciální nástroj ke snadné montáži/ demontáži prachovky A na pravé straně Kalená ocel pro tuhost a odolnost SG-S500/S501/S700 Y TL-AF30 Nástroj pro montáž vnitřní prachovky na levé straně K montáži vnitřní prachovky na levé straně Kalená ocel pro tuhost a odolnost SG-S500/S501 Y TL-S704 Nástroj k nastavení těsnění K montáži levého a pravého těsnicího kroužku Kalená ocel pro tuhost a odolnost SG-S700 Y Pohled z pravé strany 44

45 NEXUS/ALFINE TL-8S30 Nástroj k nastavení unašeče K nastavení unašeče SG-8R56/8R45/8R36/8R35/8R31/ 8R30/8R25/8R20/S500/S501 Y TL-IM21 Nástroj k upevnění brzdového lanka K upevnění brzdového lanka v požadované délce od držáku bowdenu BR-IM85-F/IM-86-F: 101 mm BR-IM45-F/IM55-F/IM80-F/IM81-F: 109 mm BR-IM45-R/IM55-R/IM80-R/IM81-R: 99 mm Může se použít pro 3 různé délky (101 mm/109 mm/99 mm) Y75W98021 Kotoučová brzda (destičky, kotouče, hadička) TL-CJ40 Nástroj k nastavení upevňovacího šroubu lanka K upevnění lanka řazení v požadované délce (101mm/127mm) Může se použít pro 2 různé délky (101 mm/127 mm) CJ-8S20/8S40 Y TL-S703 Sada pro olejovou údržbu Pro údržbu 11-stupňového náboje ALFINE s vnitřním řazením Odstraňte starý olej Vyčistěte vnitřek Přidejte nový olej Y TL-S700 Nástroj k nastavení upevňovacího šroubu lanka K upevnění lanka řazení v požadované délce (184 mm) SG-S700 Y Sada s hadičkou Hadička a odvzdušňovací čep Pro údržbu 11-stupňového náboje ALFINE s vnitřním řazením Odstraňte starý olej Vyčistěte vnitřek Přidejte nový olej Y Lanka Kazetové pastorky Řetězy Převodníky Di2 TL-EW01 Nástroj k připojení a odpojení konektorů Připojení a odpojení elektrických vodičů série 7970 Y7CY02000 TL-EW02 Nástroj k připojení a odpojení konektorů Připojení a odpojení elektrických vodičů E-tube Y6VE16000 Kladky zadního měniče Jiné TL-MH10 Víceúčelové nářadí Klíčové prvky Velká rukojeť pro použití s klíčem s 1/2 čtvercovým otvorem, například TL-FC34, TL-FC33, TL-LR10/20, TL-UN66 Ergonomická rukojeť Snadnější uvolňování pevně utažených částí díky 376 mm dlouhé páce Hlava otočná do 3 pozic (-90, 0, 90 stupňů) s asymetrickou pákou pro snadnější používání - V poloze -90 stupňů: Srovnává rozhraní s rukojetí do stejné roviny a snižuje riziko sklouznutí - V poloze 0 stupňů: Umožňuje rychlejší otáčení, pokud není potřeba velká síla - V poloze 90 stupňů: Zabraňuje kontaktu s rámem Chromovaná ocel se slitinou chromu pro odolnost a tuhost Tento nástroj je určen k uvolňování pevně utažených částí Dbejte na to, abyste při montáži díly nepřetáhli Y s nástavcem TL-FC33 Vyměnitelné nástavce TL-LR10 TL-LR20 TL-FC34 TL-FC33 TL-UN66 Středová složení Zarážky Nářadí Maziva a další 45

46 Maziva a další Maziva Mazací olej Funkce Snižuje tření a hlučnost Chrání proti korozi Zvyšuje odolnost Vysoká viskozita zaručuje dobrou přilnavost Ideální do vlhka Řetěz, pastorky, převodníky a lanka WS (nádobka 100 ml) Suché mazivo PTFE (teflonové) Funkce Snižuje tření, hlučnost a opotřebení, vytváří suchou povrchovou vrstvu Zvyšuje odolnost Ideální pro suché prostředí Řetěz, pastorky, převodníky a lanka WS (nádobka 100 ml) Mazivo na řetěz a lanka Funkce Prostupuje a maže pohyblivé součásti; vytváří ochranný povlak prodlužující životnost řetězu Řetězy a lanka WS (sprej 125 ml) WS (sprej 200 ml) Čisticí prostředek Odmašťovač Funkce Účinně odmašťuje, avšak nepoškozuje kovové a pryžové součásti Rychle odstraňuje nečistoty a maziva Řetěz, pastorky, měniče převodů, náboje atd. WS (sprej 125 ml) WS (sprej 200 ml) WS (lahev 1 litr) Přípravek na mytí bicyklu Funkce Změkčuje a pomáhá odstraňovat zaschnuté nečistoty Nepoškozuje kovy, pryže ani plasty Celý bicykl WS (sprej 125 ml) WS (sprej 200 ml) WS (lahev 1 litr) 46

47 Mazací tuk Mazací tuk Funkce Jiné Maže a snižuje tření Zaručuje optimální životnost komponentů Brání vnikání vody a nečistot Nepoškozuje pryžová těsnění Náboje, hlavové složení, ložiska osy BB atd. WS (tuba 50 ml) WS (tuba 125 ml) WS (nádoba 650 ml) WS (aplikační pistole pro tubu 125 ml) Mazací tuk pro válečkové brzdy Y (tuba 100 g) Přípravek na leštění Funkce Leští a chrání lakované povrchy Odpuzuje vodu a nečistoty Rám a lakované součásti WS (sprej 125 ml) WS (sprej 200 ml) Mazací tuk pro SIS-SP41 Funkce Speciální mazací tuk pro SIS-SP41 Bowden Y (nádoba 50 g) Mazací tuk pro vnitřní převody Y (tuba 100 g) Y (nádoba 2,5 kg) Přípravek proti zatuhnutí spojů Funkce Předchází zatuhnutí spojů jak v důsledku koroze kovových součástí, tak v důsledku poškození závitů Není nebezpečný pro kovy a pryže Brání vrzání klik Sedlovky, závity klik, šrouby a matice WS (tuba 50 ml) WS (tuba 125 ml) WS (nádoba 455 ml s kartáčkem) Kotoučová brzda (destičky, kotouče, hadička) Lanka Kazetové pastorky Řetězy Převodníky Kladky zadního měniče Minerální olej pro kotoučové brzdy Olej SG-S700 Y (50 ml) KSMDBOILO (1000 ml) Y (50 ml) Y (1000 ml) Sada vyplachovacího oleje WB (kádinka a nádoba) Y Namáčecí kádinka Y Nádoba s olejem Y Těsnivo na kola SM-WHSL Z bezdušového systému Shimano s těsnicí páskou vytváří bezdušový typ kol Zahrnuje nástavec na ventilek a hadičku Y Středová složení Zarážky Nářadí Maziva a další 47
