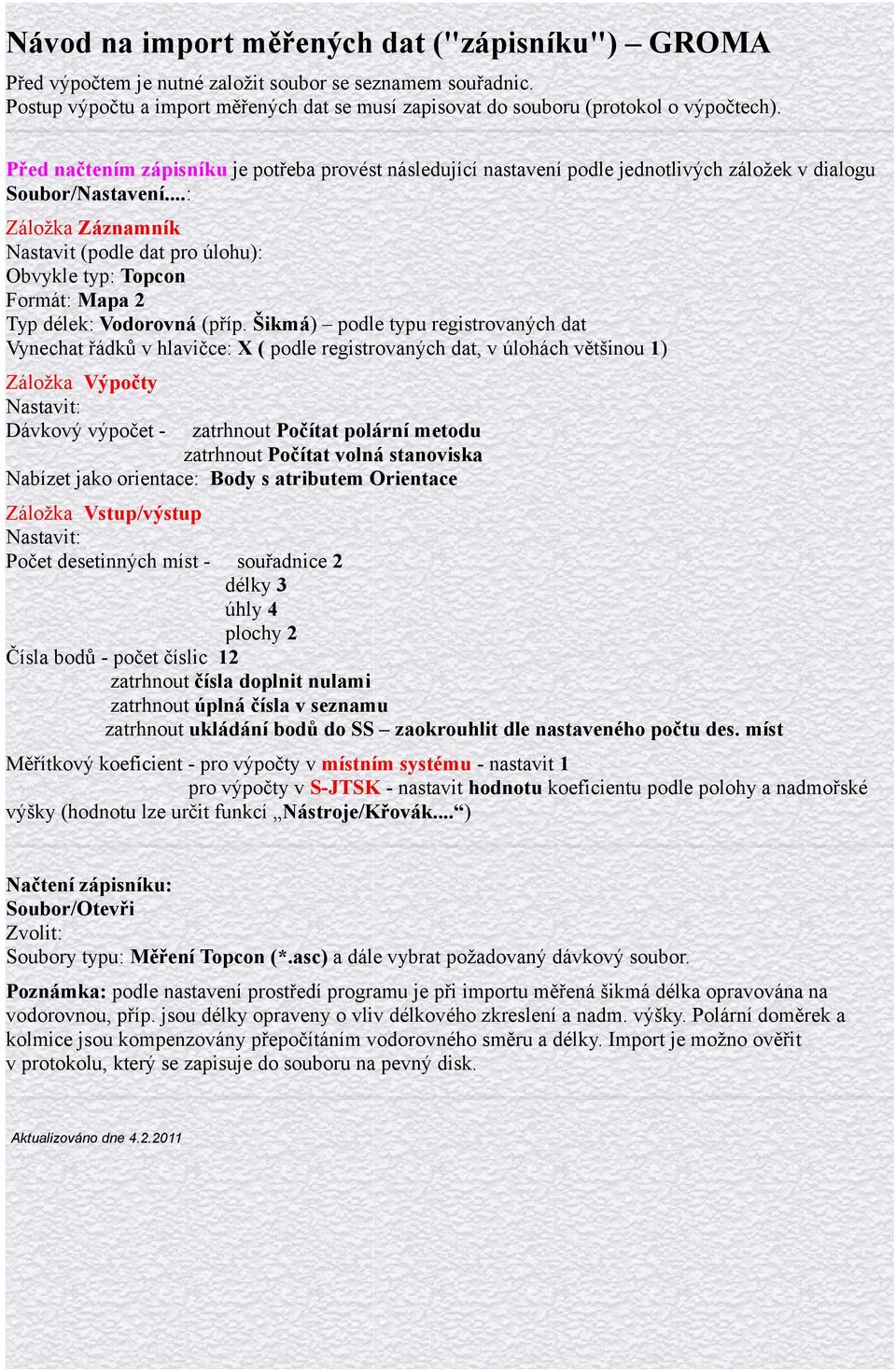

1 Návod na import měřených dat ("zápisníku") GROMA Před výpočtem je nutné založit soubor se seznamem souřadnic. Postup výpočtu a import měřených dat se musí zapisovat do souboru (protokol o výpočtech). Před načtením zápisníku je potřeba provést následující nastavení podle jednotlivých záložek v dialogu Soubor/Nastavení...: Záložka Záznamník Nastavit (podle dat pro úlohu): Obvykle typ: Topcon Formát: Mapa 2 Typ délek: Vodorovná (příp. Šikmá) podle typu registrovaných dat Vynechat řádků v hlavičce: X ( podle registrovaných dat, v úlohách většinou 1) Záložka Výpočty Dávkový výpočet - zatrhnout Počítat polární metodu zatrhnout Počítat volná stanoviska Nabízet jako orientace: Body s atributem Orientace Záložka Vstup/výstup Počet desetinných míst - souřadnice 2 délky 3 úhly 4 plochy 2 Čísla bodů - počet číslic 12 zatrhnout čísla doplnit nulami zatrhnout úplná čísla v seznamu zatrhnout ukládání bodů do SS zaokrouhlit dle nastaveného počtu des. míst Měřítkový koeficient - pro výpočty v místním systému - nastavit 1 pro výpočty v S-JTSK - nastavit hodnotu koeficientu podle polohy a nadmořské výšky (hodnotu lze určit funkcí Nástroje/Křovák... ) Načtení zápisníku: Soubor/Otevři Zvolit: Soubory typu: Měření Topcon (*.asc) a dále vybrat požadovaný dávkový soubor. Poznámka: podle nastavení prostředí programu je při importu měřená šikmá délka opravována na vodorovnou, příp. jsou délky opraveny o vliv délkového zkreslení a nadm. výšky. Polární doměrek a kolmice jsou kompenzovány přepočítáním vodorovného směru a délky. Import je možno ověřit v protokolu, který se zapisuje do souboru na pevný disk. Aktualizováno dne

2 KOKEŠ - Návod na import měřených dat ("zápisníku") Před výpočtem dávky je nutné založit soubor se seznamem souřadnic. Před načtením zápisníku je potřeba provést následující nastavení podle jednotlivých záložek v dialogu Nástroje/Nastavení programu: Záložka Měření pro výpočty v místním systému - nezapínat vliv nadmořské výšky na délky nezapínat vliv zobrazení na délky pro výpočty v S-JTSK - zapnout vliv nadmořské výšky na délky a vložit průměrnou hodnotu nadm. výšky zapnout vliv zobrazení na délky Záložka Výpočty v sekci protokol pro zápis do protokolu o výpočtech zatrhnout všechny 3 položky, tj. výpis měřených hodnot, souřadnic a nastavených redukcí Import měřených dat (zápisníku): V položce: Soubor/Záznamníky/Import měřených dat Soubor typu: *. asc ASCI formát Topcon Název souboru: vyberte požadovaný asc soubor Výpočet dávkou a import měřených dat (zápisníku): Použít funkci Výpočty - Zpracování měřených dat Import dat - tlačítko import a vybrat soubor typu: *. asc ASCI formát Topcon (měřená data lze v otevřeném okně editovat) Výpočet se zahájí stiskem tlačítka Dávka Upravil Karel Benda dne

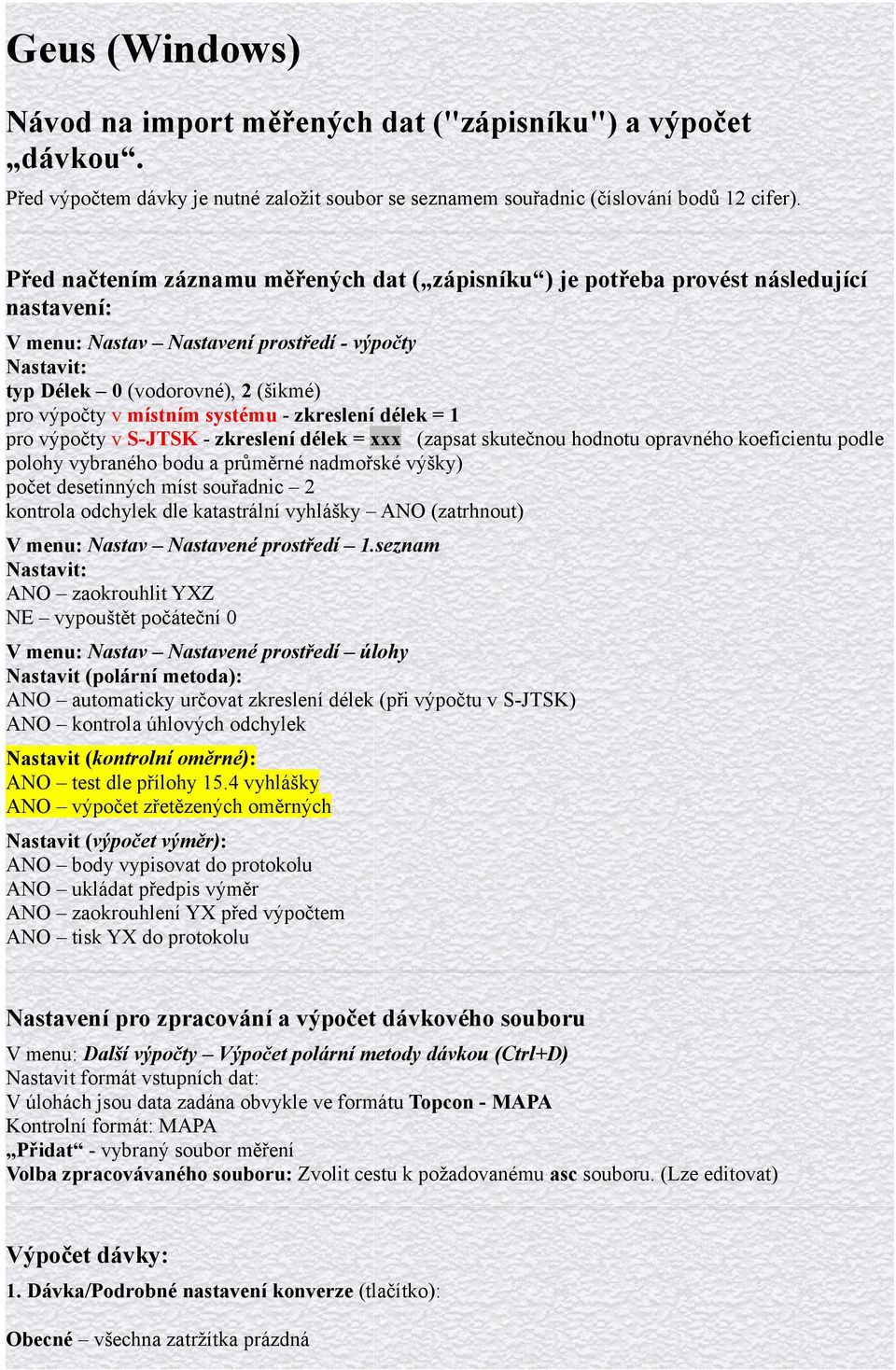

3 Geus (Windows) Návod na import měřených dat ("zápisníku") a výpočet dávkou. Před výpočtem dávky je nutné založit soubor se seznamem souřadnic (číslování bodů 12 cifer). Před načtením záznamu měřených dat ( zápisníku ) je potřeba provést následující nastavení: V menu: Nastav Nastavení prostředí - výpočty typ Délek 0 (vodorovné), 2 (šikmé) pro výpočty v místním systému - zkreslení délek = 1 pro výpočty v S-JTSK - zkreslení délek = xxx (zapsat skutečnou hodnotu opravného koeficientu podle polohy vybraného bodu a průměrné nadmořské výšky) počet desetinných míst souřadnic 2 kontrola odchylek dle katastrální vyhlášky ANO (zatrhnout) V menu: Nastav Nastavené prostředí 1.seznam ANO zaokrouhlit YXZ NE vypouštět počáteční 0 V menu: Nastav Nastavené prostředí úlohy Nastavit (polární metoda): ANO automaticky určovat zkreslení délek (při výpočtu v S-JTSK) ANO kontrola úhlových odchylek Nastavit (kontrolní oměrné): ANO test dle přílohy 15.4 vyhlášky ANO výpočet zřetězených oměrných Nastavit (výpočet výměr): ANO body vypisovat do protokolu ANO ukládat předpis výměr ANO zaokrouhlení YX před výpočtem ANO tisk YX do protokolu Nastavení pro zpracování a výpočet dávkového souboru V menu: Další výpočty Výpočet polární metody dávkou (Ctrl+D) Nastavit formát vstupních dat: V úlohách jsou data zadána obvykle ve formátu Topcon - MAPA Kontrolní formát: MAPA Přidat - vybraný soubor měření Volba zpracovávaného souboru: Zvolit cestu k požadovanému asc souboru. (Lze editovat) Výpočet dávky: 1. Dávka/Podrobné nastavení konverze (tlačítko): Obecné všechna zatržítka prázdná

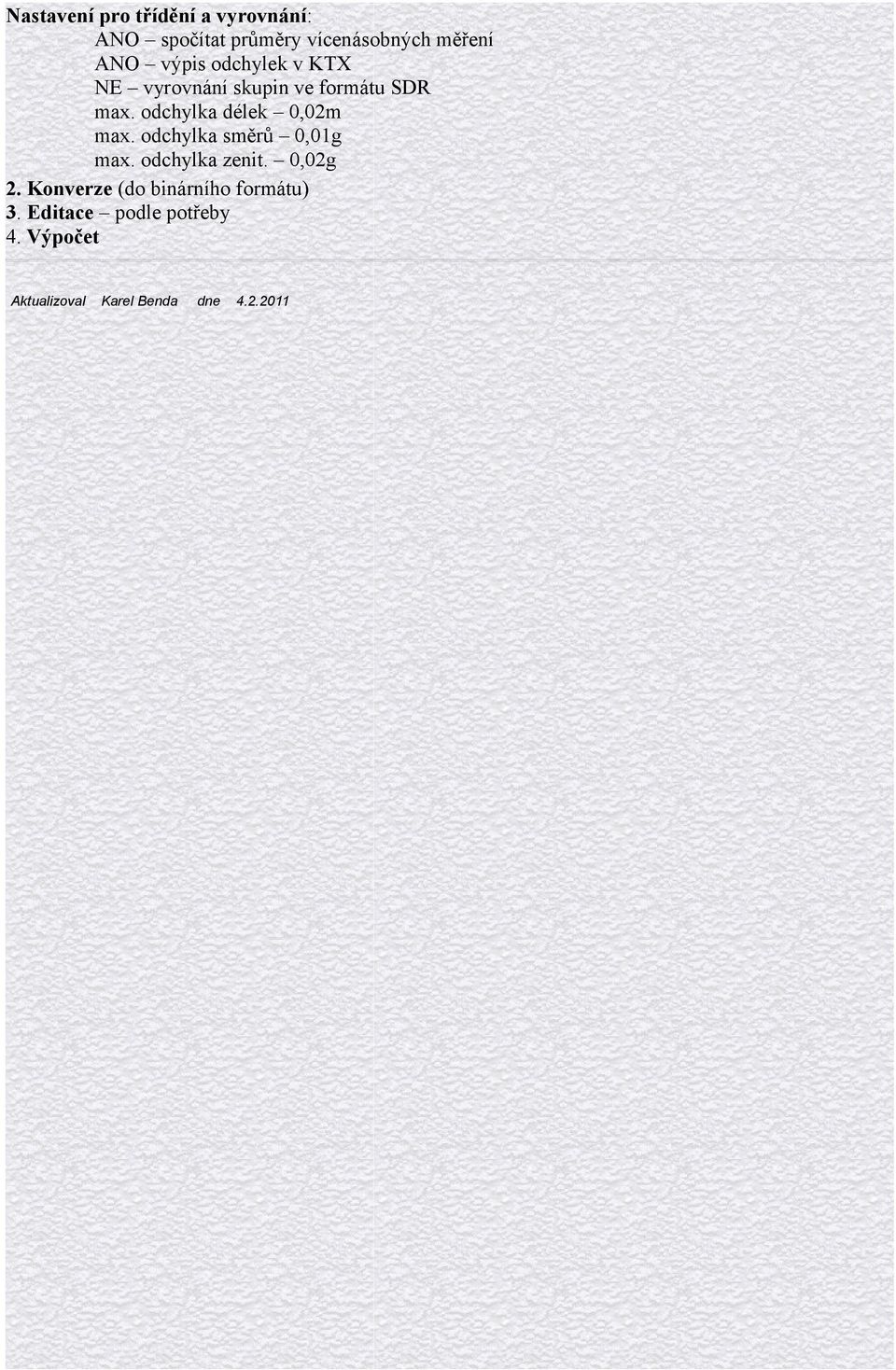

4 Nastavení pro třídění a vyrovnání: ANO spočítat průměry vícenásobných měření ANO výpis odchylek v KTX NE vyrovnání skupin ve formátu SDR max. odchylka délek 0,02m max. odchylka směrů 0,01g max. odchylka zenit. 0,02g 2. Konverze (do binárního formátu) 3. Editace podle potřeby 4. Výpočet Aktualizoval Karel Benda dne

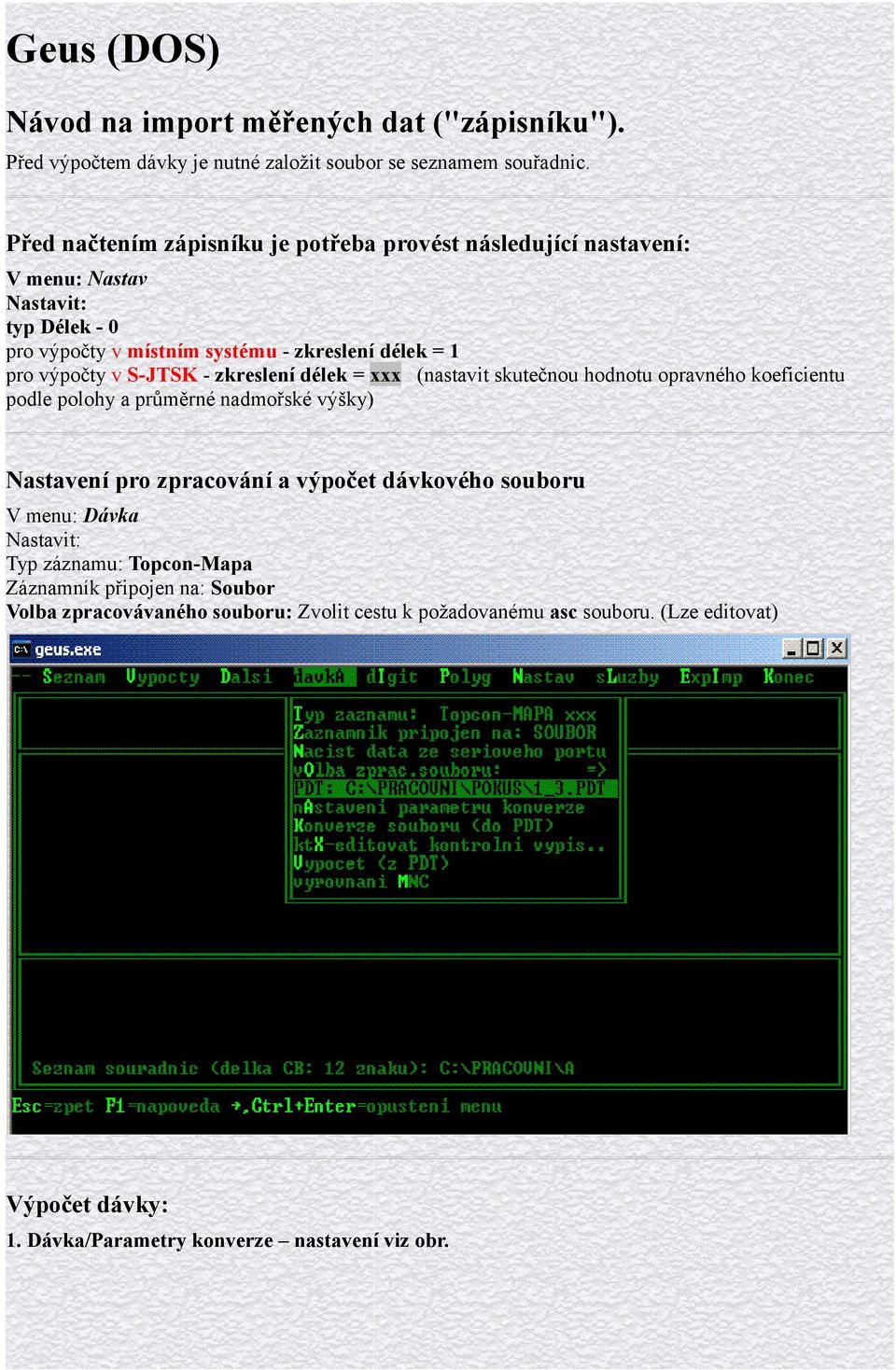

5 Geus (DOS) Návod na import měřených dat ("zápisníku"). Před výpočtem dávky je nutné založit soubor se seznamem souřadnic. Před načtením zápisníku je potřeba provést následující nastavení: V menu: Nastav typ Délek - 0 pro výpočty v místním systému - zkreslení délek = 1 pro výpočty v S-JTSK - zkreslení délek = xxx (nastavit skutečnou hodnotu opravného koeficientu podle polohy a průměrné nadmořské výšky) Nastavení pro zpracování a výpočet dávkového souboru V menu: Dávka Typ záznamu: Topcon-Mapa Záznamník připojen na: Soubor Volba zpracovávaného souboru: Zvolit cestu k požadovanému asc souboru. (Lze editovat) Výpočet dávky: 1. Dávka/Parametry konverze nastavení viz obr.

6 2. Konverze (převod dávky do formátu PDT) 3. Výpočet (z PDT) Aktualizováno
