Komíny ASV. Typy komínů ASV: PTB services

Rozměr: px
Začít zobrazení ze stránky:

Download "Komíny ASV. Typy komínů ASV: PTB services www.ptbservices.cz"

Transkript

1 Komíny ASV Komínový systém ASV společnosti mtec Int. a. s. je třívrstvý komín splňující nejpřísnější požadavky na topení v nových i rekonstruovaných objektech s ohledem na ekologii a ekonomiku provozu i vlastní stavby. Jako vyvážená konstrukce je chráněna Úřadem průmyslového vlastnictví. Celý komín přirozeně zapadá do stavebních konstrukcí běžného zdiva. Výhodou komínového systému ASV je jednak celoplošné odvětrání komínového tělesa a tím odstranění nežádoucích vlivů vznikajících teplotními rozdíly a kondenzační vlhkostí zdiva a také velká samonosnost komínu díky velkým rozměrům komínových tvarovek (44 x 44 cm). Typy komínů ASV: Cihlový komín ASV Plně cihlová skladba tělesa komínu ASV mu dovoluje zachovat si stejné parametry tepelné roztažnosti a rosného bodu jako okolní zdivo, takže se minimalizuje možnost vzniku prasklin a spár na vnější omítce nebo barevných map po kondenzaci vlhkosti na tělese komínu. Cihlová tvarovka ASV má stejné větrací otvory jako tvarovka ytongová. Tvarovka je patentově chráněná. Drážkovaný povrch cihlové tvarovky ASV zabezpečuje, stejně jako u moderního cihlového zdiva, zvýšenou přilnavost vnější omítky. Díky tomu, že cihlové tvarovky jsou dvě na jedno patro komína a další patro se pokládá pootočené o 90, je zaručena vysoká stabilita komínu. Toto je rovněž podpořeno velikostí tvarovek 440 x 440 mm. Oproti konkurencí vyráběných "malých a lehkých komínů" považujeme tuto stabilitu za naší velkou výhodu.

2 Ytongový komín ASV Plně ytongová (porobetonová, plynosilikátová) skladba tělesa komínu ASV mu dovoluje zachovat si stejné parametry tepelné roztažnosti a rosného bodu jako okolní (ytongové) zdivo, takže se minimalizuje možnost vzniku prasklin a spár na vnější omítce nebo barevných map po kondenzaci vlhkosti na tělese komínu. Průduchy, které jsou umístěny uprostřed rohů tvarovky ASV, zajišťují rovnoměrné odvětrávání celého objemu tělesa komínu ASV a nejen jeho vnitřního povrchu, jak tomu bývá u obdobných konkurenčních výrobků. Ytongovou tvarovku tvoří na rozdíl od cihelné tvarovky ASV jen jeden díl. Ytongový komín zkrátka doporučujeme do budov postavených z ytongu (porobetonu, plynosilikátu). Proč komín ASV? 1. Univerzálnost Komínový systém ASV je určen pro všechny druhy paliv (tuhé, kapalné a plynné) a je přizpůsoben všem typům vytápění. Nemusíte vynakládat dodatečné prostředky v případě přechodu na modernější tepelné spotřebiče. 2. Výborný tah spalin Díky technologické inovaci keramické roury bylo docíleno neobyčejně hladkého povrchu vnitřní části, což ve spojení s novým konstrukčním řešením zbývajících prvků systému zaručuje vynikající odvod spalin i při nízkých teplotách spalování. 3. Odolnost vůči vlhkosti a vyhoření Vysoká kvalita šamotových vložek a jedinečný odvětrávací systém vytváří bezpečnou ochranu proti vyhoření a vlhkosti, která se tvoří zejména při používání moderních ekologických kotlů. 4. Odolnost vůči kyselinám Složení a konstrukce použitých prvků komínu ASV byly od samého počátku podřízeny přísným měřítkům kvality, tak aby i v extrémních případech byl komín schopen dlouhodobě odolávat nejen vodě, ale také agresivním kyselinám vznikajícím při spalování. 5. Vysoká životnost a záruka S ohledem na vysokou kvalitu celého komínového systému na něj výrobce poskytuje plnou záruku po dobu 30 let.

3 6. Rychlá a jednoduchá montáž Komín ASV je v podstatě jednoduchá stavebnice umožňující velmi rychlou a snadnou montáž, díky níž opět ušetříte. 7. Variabilita Nejen stavebnicový systém, jehož prvky můžete jednoduše kombinovat, ale také různé způsoby zakončení komínů vám nabízejí dostatečné množství architektonických a funkčních variant. Systém ASV umožňuje kombinovat různé průměry vnitřních vložek stejně jako vytvářet víceprůduchová komínová tělesa. 8. Součinnost s okolím Důležitou výhodou při stavbě je dokonalá součinnost s okolním zdivem. Základním stavebním prvkem je pálená cihlová tvarovka s normovanými rozměry cm, která přispívá k snadné a rychlé montáži. 9. Nízké pořizovací náklady Díky inteligentnímu použití cihlových tvarovek s patentovaným systémem odvětrání je celková cena kompletního komínového systému ASV velmi výhodná. Sestava komínu 1) Keramická ohnivzdorná vložka 2) Tepelná izolace 3) Otvory pro odvětrávání tělesa 4) Komínová tvarovka 5) Drážkovaný povrch Předností celého systému je především jednoduchá montáž, která probíhá formou klasického zdění. Tvarovky se v každé vrstvě skládají do páru a v jednotlivých vrstvách jsou vzájemně pootočeny o 90. Tím je zajištěna klasická vazba a je vytvořeno stabilní komínové těleso. Keramický komínový systém ASV je třísložkový komín, který splňuje přísné požadavky na vytápění v nových i rekonstruovaných objektech. Svými rozměry a materiálovým řešením zapadá celý komín do stavebních konstrukcí běžného zdiva. Základními prvky systému jsou vnější keramické tvarovky, kvalitní tepelná izolace a vnitřní vložky z kyselinovzdorné keramiky. Vnitřní šamotové vložky společně s šamotovou hmotou, která je také součástí systému, vytvoří celistvé komínové těleso, odolávající teplotním i vlhkostním změnám. Vzhledem k předpokladu vznikání kondenzátu je důležitou vlastností jeho odvedení a nenasákavost keramických vložek. Proto je vnitřní šamotové těleso založeno kondenzační jímkou, ve které je řešen odvod kondenzátu do

4 skleněné nádobky umístěné v základové patě komínu. Šamotové vložky a jejich příslušenství je standardně dodáváno s vnitřním průměrem 160 mm a 200 mm. Tepelná izolace, umístěná mezi vnitřní šamotové těleso a vnější nosný obvodový plášť komínu má dvě základní funkce. Prvořadým úkolem je tepelně oddělit vnitřní šamotové těleso od vnějších vlivů a zajistit tak co nejrychlejší reakci na zátop. Rychlost ohřátí komínové vložky má rozhodující vliv na hospodárnost provozu spotřebiče, proto je použita kvalitní tepelná izolace s použitelností do 750 C a s objemovou hmotností 110 kg/m 3. Jednotlivé desky tepelné izolace jsou z jedné strany nařezány na úhlové pile tak, aby bylo umožněno obalení šamotových vložek bez jakýchkoliv tepelných mostů. Tloušťka desky je dle průměru vnitřní vložky různá, 30 mm resp. 50 mm. Druhou funkcí izolace je dilatace vnitřního tělesa, které v závislosti na teplotě spalin prokazuje objemové změny, a vnějšího pláště, který je teplotně i objemově stabilní. Tepelnou izolaci dodávanou ke komínovému systému ASV nelze nahradit jinou izolací bez vlivu na záruční podmínky. Obvodový plášť komínu je tvořen keramickými tvarovkami, zděnými pomocí dodávané malty. Tvarovky se skládají v každé vrstvě do páru a jejich konstrukce zajišťuje celoplošné odvětrání komínového tělesa. Provětrávání zajistí tepelnou stabilitu obvodového pláště a zamezuje nežádoucím vlivům, které mohou vznikat při teplotních rozdílech a kondenzační vlhkosti zdiva. Větrání je zajištěno přirozeným tahem ve větracích otvorech komínové tvarovky. V základové patě je umístěna nasávací mřížka, tvar paty je uzpůsoben pro přívod vzduchu do všech větracích otvorů. U víceprůduchových komínu se v každé druhé vrstvě používají speciální tvarovky, které zajistí provázání zdiva a umožní libovolný počet průduchů v libovolné kombinaci průměrů vnitřních vložek. Ukončení komínu je řešeno tak, aby byl umožněn odvod větracího vzduchu do exteriéru. Výhodou komínového systému ASV 20 je zvolené materiálové řešení, kdy pálená keramika vykazuje oproti konkurencí používanému betonu lepší tepelné technické parametry v oblasti difúzního odporu. Další výhodou je snadná montáž, založená na principu tradičního zdění na vazbu. Všechny tyto vlastnosti umožnily certifikaci systému ASV podle platných norem pro odkouření přirozeným tahem všech druhů spotřebičů na veškeré druhy paliv, od tuhých, plynných až po kapalné. 1. Tvarovka komínového tělesa 2. Komínová pata 3. Kondenzační jímka 4. Komínová vložka pro připojení dvířek 5. Komínová vložka základní 6. Komínová vložka pro připojení kouřovodu 7. Větrací mřížka 8. Sklenička na kondenzát 9. Komínová dvířka 10. Komínový límec 11. Nožička komínového klobouku 12. Klobouk 13. Tepelná izolace

5 "A" - hlava z betonových segmentů "C" - hlava s obkladem / nahozená 15. Segment hlavy "A" 20. Obkladové pásky / omítka 16. Krycí deska hlavy "A"/"C" 16. Krycí deska hlavy "A"/"C" "B" - hlava s obezděním "D" - hlava s betonovými prstenci 21. Krakorcová deska hlavy "B" 17. Krakorcová deska hlavy "D" 22. Obezdívka hlavy "B" 18. Prsten hlavy "D" 23. Krycí deska hlavy "B" 19. Krycí deska hlavy "D" Typy nadstřešních zakončení: Hlava "A" V tomto případě je nad střešní rovinu provedeno komínové těleso bez přerušení krakorcovou deskou. Prsten hlavy "A" je ze železobetonu v základní šedé barvě. Po ukončení zdění komínovými tvarovkami pod krovy, se pokračuje ve stavbě kladením prstenců, které mají v sobě zachované čtyři odvětrávací otvory. Hlava "B" S obezděním - tento typ komínové hlavy je navržen tak, aby umožňoval obezdění českým i německým formátem lícových cihel. Cihly se ukládají na krakorcovou desku. Je tak možné zvolit jakýkoliv druh cihel, které nejlépe vyhovují architektonickému záměru. Hlava "C" V tomto případě je nad střešní rovinu provedeno komínové těleso bez přerušení krakorcovou deskou a je pouze omítnuto jádrovou omítkou. Poté lze zvážit použití obkladu, který je součástí systému a imituje režné zdivo, nebo použití běžných fasádních směsí.

6 Hlava "D" S betonovými prstenci - krakorcová deska této hlavy je vyrobena ze železobetonu o rozměrech 600 x 600 x 80 mm a osazuje se na komínové těleso do maltového lože. Prsten hlavy "D" je taktéž ze železobetonu v základní šedé barvě a pokládá se kolem komínového tělesa. Prostor mezi prstenci a komínovým tělesem se vylívá prostým betonem. Tímto způsobem vzniká extrémně tuhá komínová hlava. Komponenty 1. Komínový límec z litiny 2. Krakorcová deska 3. Tvarovka komínového tělesa 4. Dekorativní obklad 5. Tepelná izolace 6. Malta 7. Keramická vložka 8. Komínová dvířka 9. Komínová pata 10. Kondenzační jímka 11. Větrací mřížka 12. Nádoba na kondenzát 13. Krakorcová deska

7 TVAROVKA KOMÍNOVÉHO TĚLESA - CIHLA 44 Keramická pálená tvárnice z cihlářské hlíny. Skládá se do páru. Vnější rozměr je 440 x 220 mm, výška 240 mm. Její tvar umožňuje celoplošné větrání komínového tělesa. Pro sopouch a komínová dvířka se kratší strana odřezává. Tvarovka je patentově chráněna. TVAROVKA KOMÍNOVÉHO TĚLESA - CIHLA 40 Keramická pálená tvárnice z cihlářské hlíny. Vnější rozměr je 400 x 400 mm, výška 240 mm. Její tvar umožňuje celoplošné větrání komínového tělesa. Tvarovka je patentově chráněna. YTONGOVÁ TVAROVKA KOMÍNOVÉHO TĚLESA Alternativa keramické pálené tvárnice z plynosilikátu. Je vhodná pro stavby z porobetonových materiálů, např. Ytong. KOMÍNOVÁ PATA Lehčená betonová tvárnice uzpůsobená pro umístění kondenzační jímky s bočním vývodem a skleničky na kondenzát. Venkovní rozměr 440 x 440 mm, výška 330 mm. Po omítnutí komína se na flexibilní lepidlo osazuje větrací mřížka. Šikmé kanály v tvárnici umožňují přívod vzduchu do odvětrávacích průduchů komínového tělesa. KONDENZAČNÍ JÍMKA Používá se pro komíny, u kterých vzniká kondenzační vlhkost (plynná a kapalná paliva). Umisťuje se do komínové paty, je osazena nerezovou trubičkou s průměrem 12 x 1. Je vyrobena z velmi kvalitní kyselinovzdorné keramiky. TEPELNÁ IZOLACE Zajišťuje vynikající tepelné vlastnosti komínového systému. Umožňuje rychlou reakci komína na zatopení a tím zvyšuje účinnost kotlů. Umožňuje rovněž dilataci komínového průduchu. Je vyrobena z velmi kvalitních minerálních vláken ROCKWOOL o hustotě 110 kg/m 3. Dodává se v deskách o rozměrech 500 x 930 mm tl. 30 mm, které jsou na jedné straně nařezané, aby umožnily obtočení kolem komínových vložek.

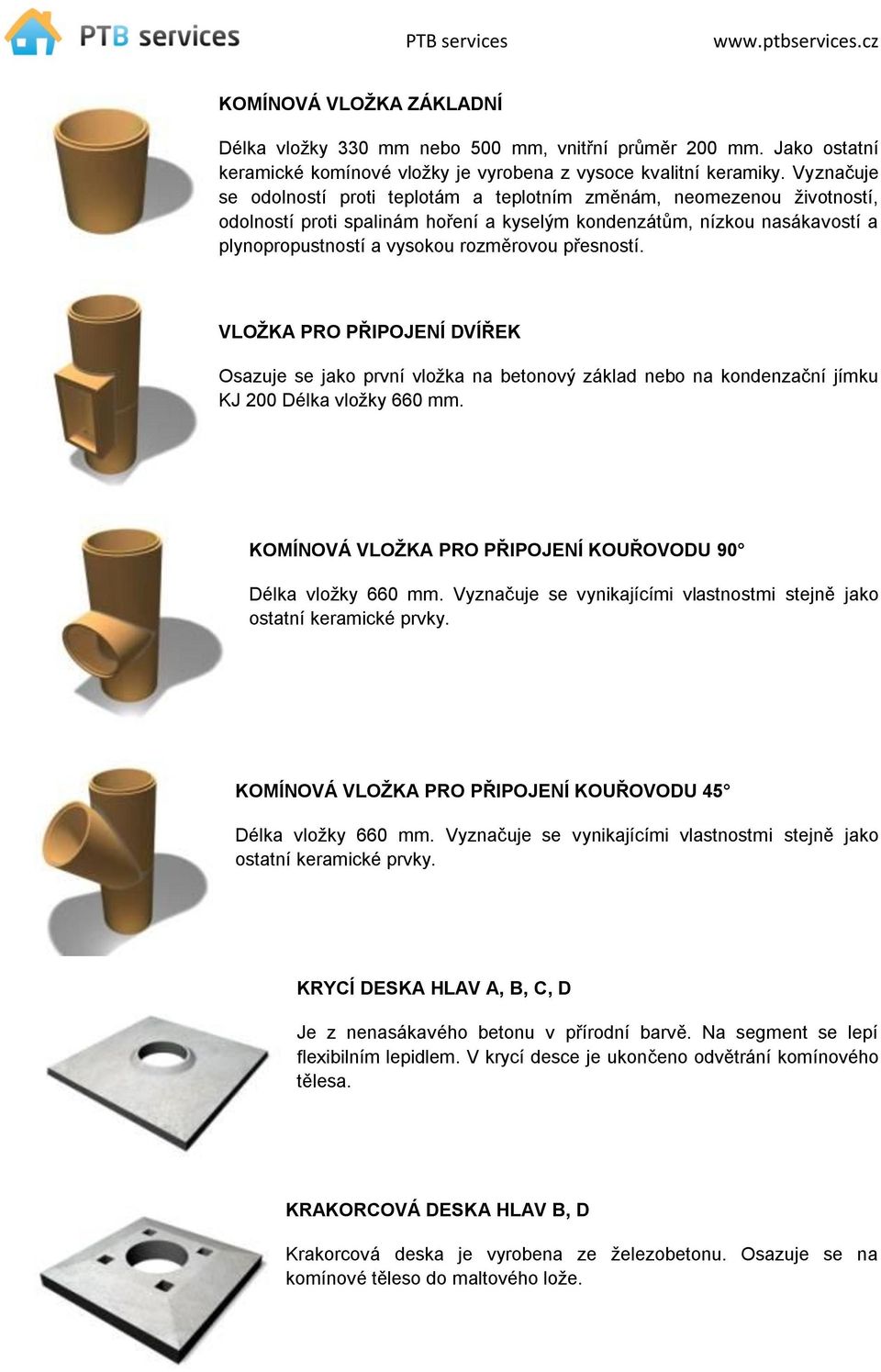

8 KOMÍNOVÁ VLOŽKA ZÁKLADNÍ Délka vložky 330 mm nebo 500 mm, vnitřní průměr 200 mm. Jako ostatní keramické komínové vložky je vyrobena z vysoce kvalitní keramiky. Vyznačuje se odolností proti teplotám a teplotním změnám, neomezenou životností, odolností proti spalinám hoření a kyselým kondenzátům, nízkou nasákavostí a plynopropustností a vysokou rozměrovou přesností. VLOŽKA PRO PŘIPOJENÍ DVÍŘEK Osazuje se jako první vložka na betonový základ nebo na kondenzační jímku KJ 200 Délka vložky 660 mm. KOMÍNOVÁ VLOŽKA PRO PŘIPOJENÍ KOUŘOVODU 90 Délka vložky 660 mm. Vyznačuje se vynikajícími vlastnostmi stejně jako ostatní keramické prvky. KOMÍNOVÁ VLOŽKA PRO PŘIPOJENÍ KOUŘOVODU 45 Délka vložky 660 mm. Vyznačuje se vynikajícími vlastnostmi stejně jako ostatní keramické prvky. KRYCÍ DESKA HLAV A, B, C, D Je z nenasákavého betonu v přírodní barvě. Na segment se lepí flexibilním lepidlem. V krycí desce je ukončeno odvětrání komínového tělesa. KRAKORCOVÁ DESKA HLAV B, D Krakorcová deska je vyrobena ze železobetonu. Osazuje se na komínové těleso do maltového lože.

9 PRSTEN HLAVY A Prsten hlavy A" je ze železobetonu a dodává se v základní šedé barvě. Montuje se na flexibilní mrazuvzdorné lepidlo. Výhodou je nízká hmotnost jednotlivých dílů. Rozměr 500 x 500 x 90 mm. PRSTEN HLAVY D Prsten hlavy D" je ze železobetonu a dodává se v základní šedé barvě. Montuje se na maltu kolem keramické tvarovky komínového tělesa. Výhodou je nízká hmotnost jednotlivých dílů a vysoká pevnost dokončené hlavy. Rozměr 600 x 600 x 90 mm. ZDÍCÍ SMĚS / SPÁROVACÍ HMOTA Speciální suchá malta pro zdění komínového tělesa a obezdění komínových hlav "B" a "D". V balení 10 kg. KOMÍNOVÝ LÍMEC Ukončení komínového průduchu. Zabraňuje zatékání vody do tepelné izolace komínu. Je vyroben z šedé litiny a opatřen tmavým nátěrem na litinu. Na poslední komínovou vložku se lepí šamotovým lepidlem shodným pro lepení vložek. Jeho životnost je neomezená. KOMÍNOVÝ KLOBOUK Je vyroben z šedé litiny a opatřen tmavým nátěrem na litinu. Zabraňuje zatékání do komínové vložky. Jeho životnost je neomezená.

10 VĚTRACÍ MŘÍŽKA Větrací mřížkou je zajištěn dostatečný přístup vzduchu pro celoplošné větrání komínového tělesa. Umožňuje rovněž kontrolu a případné vylévání nahromaděného kondenzátu. Mřížka včetně rámečku je kovová. Fixování mřížky je zajištěno magnety. Mřížka se osazuje po ukončených omítkách do komínové paty. Rámeček se lepí flexibilním lepidlem. KOMÍNOVÁ DVÍŘKA Osazují se do komínové vložky KC 200. Dvířka jsou zdvojená kovová opatřená práškovým nástřikem světlých odstínů. Rozměr dvířek je 160 x 315 mm. Na dvířkách je revizní štítek s vyznačením údajů výrobce, výstupní kontrolou výrobce a jednotlivými kontrolami kominickým mistrem.

11

12 Montážní návod 1. Založení / vybudování základu A) vybudování základu Připravte rovnou plochu nebo podstavec v úrovni budoucí podlahy. Takto vzniklý základ odizolujte proti vlhkosti. Podle typu komínového systému uložte na tento základ komínovou patu (v případě stavby bez komínové paty uložte do maltového lože první dvě komínové tvárnice) B) osazení komínové paty a vložky pro připojení komínových dvířek Na dno komínové paty vložte do řídké malty šamotovou jímku na kondenzát tak, aby boční otvor na odvod kondenzátu směřoval do čela komínové paty. Z čelní strany vložte do bočního otvoru šamotové jímky trubičku na odvod kondenzátu. Trubička musí ústit do obdélníkového tvoru u dna komínové paty. Namíchejte si šamotovou spárovací hmotu podle návodu. Tuto hmotu si připravte vždy v malém množství, aby nedošlo k jejímu zatvrdnutí. Zbavte zámek šamotové jímky všech nečistot a prachu a naneste na něj spárovací hmotu v dostatečném množství. Připravte si šamotovou vložku pro připojení dvířek a zbavte její okraje všech nečistot a prachu; doporučujeme zámek na obou stranách předem navlhčit. Takto připravenou šamotovou vložku umístěte dovnitř komínové paty tak, aby seděla na jímce pro kondenzát. Vložku směřujte tak, aby okraj, kde vnitřní hrana zámku přesahuje, směřoval dolů. Vytlačenou přebytečnou spárovací hmotu otřete, aby byl vnitřní povrch vložky hladký. Připravte si jednu desku tepelné izolace a přiložte ji k šamotové vložce pro připojení komínových dvířek. Desku nad dvířky nařízněte tak, aby šla v oblasti mimo dvířek zcela ovinout kolem šamotové vložky. Takto ovinutou izolaci zajistěte drátem proti rozvinutí. Izolaci po bocích otvoru pro komínová dvířka ořízněte až u spoje s kruhovou trubkou. Připravte si vnější komínovou keramickou tvarovku a vhodným způsobem (vyříznutím, vyseknutím) do ní udělejte otvor. Sestavte dvě spodní tvárnice tak, aby jejich odříznutá část umožňovala přístup k otvoru pro komínová dvířka. Připravte si dostatečné množství zdicí malty podle návodu, při nanášení na hranu paty nebo komínové tvarovky dbejte na to, abyste nenanesli maltu do rohových ventilačních otvorů. Tvárnice po usazení vždy srovnejte podle vodováhy. Tvárnice se na sebe pokládají křížem kvůli vazbě, další tvárnice musí mít otvor ve své čelní stěně.

13 2. Stavba těla komínu A) Standardní postup montáže Při montáži systému postupujte tak, že vždy nejdříve umístíte vnitřní šamotovou vložku, následně ji obalíte izolací a pak obezdíte vnější tvarovkou. Zámek šamotové vložky očistěte od všech nečistot a prachu, zámek doporučujeme před nanesením spárovací hmoty navlhčit. Na zámek naneste dostatečné množství spárovací hmoty tak, aby po nasazení dalšího dílu vložky došlo k jejímu vytlačování ven ze spáry. Vložku obalte dílem izolace a zajistěte kusem drátu, aby držela na svém místě. Na spodní hranu vnější tvarovky naneste dostatečné množství malty tak, abyste nezakryli ventilační otvory v rozích tvarovky, které musí zůstat po celé délce komína volné k zajištění vnitřní ventilace systému. Usaďte do tohoto lože další vrstvu vnějších keramických tvarovek, zajistěte jejich lícování se spodní řadou, svislost a vodorovnost podle vodováhy. Jednotlivé řady tvarovek musí být vůči předcházející řadě vždy pootočeny o 90, aby byla zajištěna vazba komínového zdiva. Spáru mezi tvarovkami zalijte nebo zaplňte řidší maltou. Vlhkou houbou otřete vytlačenou spárovací hmotu uvnitř šamotové vnitřní vložky, aby byl vnitřní povrch kouřovodu hladký. Tento postup opakujte, dokud nedosáhnete požadované výšky. Podle typu komínové hlavy se usazují jednotlivé krycí desky B, C, D. U hlav typu B a D musí mít vnější obezdívka výškový přesah nad horní hranou vnitřního komínového zdiva (keramických tvarovek) minimálně o 3 cm aby se zajistila ventilace z rohových průduchu skrz vnitřní kruhový otvor v krycí desce pod krycím litinovým komínovým límcem. U hlavy typu C se krycí deska usazuje na maltové lože, které je naneseno mimo ventilační průduchy tak, aby se opět zajistilo volné proudění vzduchu ventilačním otvory ven z komína. Odchylky kouřovodu s průměrem 160mm. Vnější keramická tvarovka je stejná jako u průměru 200mm, vnitřní šamotová vložka má průměr 160mm, ale tepelná izolace je silná 50mm. Postup montáže je shodný jako u kouřovodu 200mm, větší mezera mezi vnitřní užší vložkou a stejnou vnější keramickou tvarovkou je vyplněna silnější tepelnou izolací. Montáž dílu s připojením kouřovodu probíhá obdobně jako u dílu s připojením pro komínová dvířka.

14 B) prostupy stropem nebo střechou V konstrukci stropu je třeba připravit otvor, který je na každé straně minimálně o 3 cm větší v případě betonové konstrukce a min. o 5 cm větší v případě dřevěné konstrukce, než je vnější rozměr komínu. Do takto vzniklého dilatačního otvoru se vkládá nehořlavá izolace. Odstup všech dřevěných konstrukcí stropu či podlahy od vnější stěny komínového systému musí být min. 5cm, u betonových konstrukcí min. 3cm.

15 3. Montáž hlavy A) zakončení hlavou B" U komínové hlavy typu B" komínové těleso obezdívá normálním cihlovým zdivem dle výběru uživatele. Do půdního prostoru pod úrovní střechy osaďte krakorcovou desku hlavy B" Na této desce dále pokračujte s normální stavbou komínového tělesa. Celé takto vzniklé těleso komínu obezděte cihlovým zdivem dle vašeho výběru, zejména v případě lícovek dbejte na dodržování pravidelných spár a symetrického rozmístění cihel. Na konec komínové hlavy se usazuje krycí deska hlavy B". Vnější obvodové zdivo musí mít pod touto deskou přesah vůči vnitřnímu komínovému zdivu z keramických tvarovek minimálně 3 cm pro zajištění volných průduchů v jejich rozích. Poslední keramická vložka procházející krycí deskou všech hlav se uřízne 6 cm nad vrchní hranou krycí desky. Na tuto vložku se spárovací hmotou lepí komínový límec,který zabraňuje zatékání vody do izolace. Mezi spodní hranou límce a horní plochou krycí desky musí být zachována mezera pro ventilaci 1-2 cm. Podle přání lze osadit komínový límec včetně klobouku omezujícího padání srážek a nečistot do komínového průduchu. B) zakončení hlavou C" Se zděním tvarovek komínového tělesa pokračujeme skrz střechu až do dosažení požadované výšky komína Nakonec ukládáme krycí desku. Tuto desku podmaltujeme pouze podél stran tvarovky - nikoli v rozích. Zde vznikne prostor pro odvětrání komínového tělesa. Takto vzniklé těleso komínové hlavy typu C" se může rovnou omítat bez nutnosti zateplení hlavy. Tato hlava může být povrchově upravena i jiným způsobem podle přání investora. Po zaschnutí omítky lze lepit na flexibilní lepidlo páskový obklad. Poslední keramická vložka procházející krycí deskou všech hlav se uřízne 6 cm nad vrchní hranou krycí desky. Na tuto vložku se spárovací hmotou lepí komínový límec, který zabraňuje zatékání vody do izolace. Mezi spodní hranou límce a horní plochou krycí desky musí být zachována mezera pro ventilaci 1-2 cm. Podle přání investora lze osadit komínový límec včetně klobouku omezujícího padání srážek a nečistot do komínového průduchu.

16 C) zakončení hlavou D" Přerušíme zdění tvarovek komínového tělesa a do maltového lože usadíme krakorcovou desku hlavy D". Následně pokračujeme ve zdění stejně jako dosud. Po vyzdění každého páru komínových tvarovek usadíme na krakorcovou desku do maltového lože prsteny hlavy D" a zbývající prostor vyplníme prostým betonem. Maltové lože tvoří budoucí spáru, a proto dbáme na to, aby spára byla všude stejná. Následně spáru uhladíme, nebo vyspárujeme spárovací hmotou. Poslední prsten usadíme tak, aby byl minimálně o 3 cm vyšší než poslední tvarovka komínového tělesa, aby zde vznikl prázdný prostor pro odvětrání tělesa komína. Krycí desku hlavy D" osadíme stejným způsobem jako prsteny. Poslední keramická vložka procházející krycí deskou všech hlav se uřízne 6 cm nad vrchní hranou krycí desky. Na tuto vložku se spárovací hmotou lepí komínový límec,který zabraňuje zatékání vody do izolace. Mezi spodní hranou límce a horní plochou krycí desky musí být zachována mezera pro ventilaci 1-2 cm. Podle přání investora lze osadit komínový límec včetně klobouku omezujícího padání srážek a nečistot do komínového průduchu. Krycí desku hlavy D" osadíme stejným způsobem jako prsteny. Poslední keramická vložka procházející krycí deskou všech hlav se uřízne 6 cm nad vrchní hranou krycí desky. Na tuto vložku se spárovací hmotou lepí komínový límec,který zabraňuje zatékání vody do izolace. Poslední keramická vložka procházející krycí deskou všech hlav se uřízne 6 cm nad vrchní hranou krycí desky. Na tuto vložku se spárovací hmotou lepí komínový límec, který zabraňuje zatékání vody do izolace. Mezi spodní hranou límce a horní plochou krycí desky musí být zachována mezera pro ventilaci 1-2 cm. Podle přání investora lze osadit komínový límec včetně klobouku omezujícího padání srážek a nečistot do komínového průduchu. D) zakončení hlavou A" Přerušíme zdění tvarovek komínového tělesa, rozmícháme si mrazuvzdorné lepidlo a naneseme ho na tvarovku. Vždy musíme zachovat volné 4 odvětrávací otvory. Do lepidlového lože usadíme první prsten. Následně zkontrolujeme vodováhou rovinu. Pokud není prsten v rovině, pomůžeme si poklepáním gumovou palicí. Natřeme první prstenec lepidlem, do lepidla uděláme zubovou špachtlí vroubky, opět musíme zachovat volné 4 odvětrávací otvory. Takto na sebe slepíme 3 prstence. Připravíme si šamotovou vložku, kterou vložíme do prstenců a usadíme jí na předchozí vložku natřenou spárovací hmotou. Vložku stále směřujeme tak, aby okraj, kde vnitřní hrana zámku přesahuje, směřoval dolů. Vytlačenou spár. hmotu otřeme, aby byl vnitřní povrch hladký. Připravíme si jednu desku tepelné Izolace a vsuneme ji do otvoru mezi prstencem a vložkou. Takto postupujeme dále s ostatními prstenci, vložkami a izolacemi. Krycí desku hlavy A" osadíme stejným způsobem jako prsteny. Poslední vložka procházející krycí deskou všech hlav si uřízneme 6 cm nad vrchní hranou krycí desky. Na tuto vložku se spár. hmotou lepí komín. límec, nebo límec s kloboukem, který zabraňuje zatékání vody do kom.tělesa a do izolace.

17 4. Omítání komínu, osazení komínových dvířek a větrací mřížky Celý komínový systém lze omítat přímo na vnější keramické komínové zdivo normální omítkovou maltou bez nutnosti používat zdicí pletivo. Po omítnutí čelní stěny komínové paty a části s připojením pro komínová dvířka usaďte samotný rámeček s panty pro komínová dvířka a spodní rámeček pro usazení ventilační mřížky do ještě vlhké malty. Oba rámečky usaďte přesně do středu otvorů a srovnejte podle vodováhy. Vnitřní otvory a spáry okolo rámečků vyplňte maltou a vše nechte dobře zaschnout. Nasaďte vnitřní i vnější komínová dvířka. Nasaďte ventilační mřížku, magnety v rozích mřížky slouží pro lepší uchycení mřížky.

18 Certifikát PTB services

19 Prohlášení o shodě PTB services
