ZELENÉ STŘECHY. Vrstvy vegetačních střech a jejich funkce, příklady. Ing. Jitka Dostalová

Transkript

1 ZELENÉ STŘECHY Vrstvy vegetačních střech a jejich funkce, příklady Ing. Jitka Dostalová

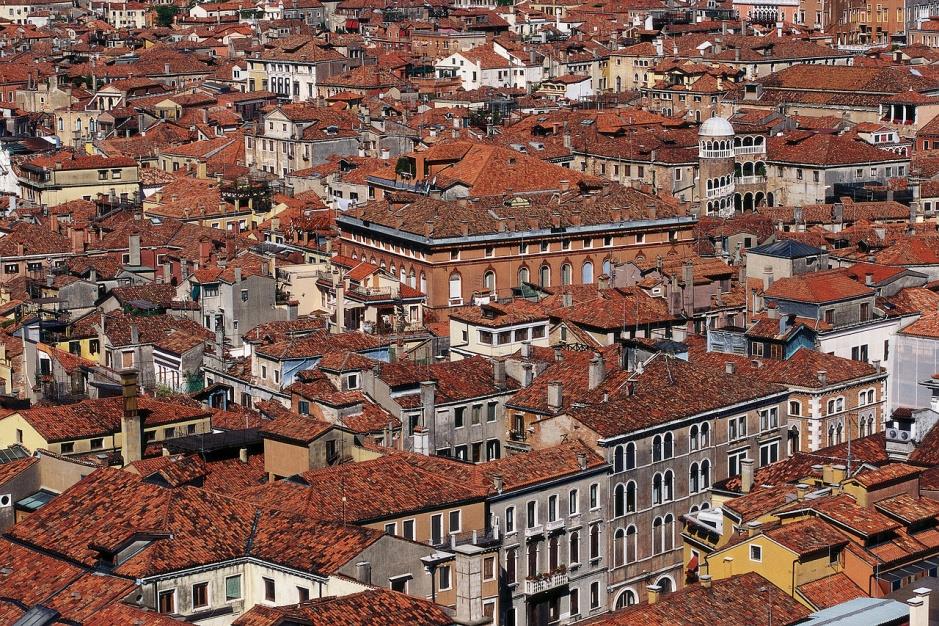

2 Nezastupitelná funkce zeleně Výstavbou nových budov a komunikací se připravujeme o životně důležité plochy zeleně. Zelené střechy představují jednoduchou formu náhradního prostoru, ve kterém se důležité přírodní procesy mohou odehrávat.

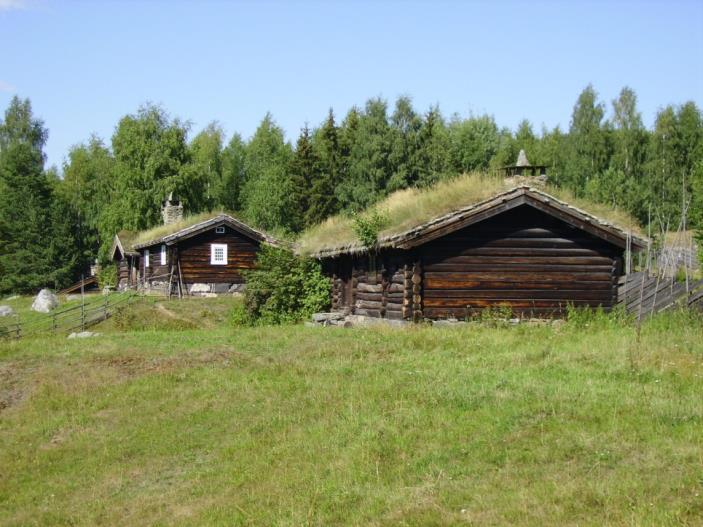

3 Zelené střechy Akumulují srážkovou vodu v místě spadu Snižují množství odtoku vody do kanalizace Zpomalují nárazový odtok Chrání hydroizolaci před UV, rozdíly teplot, poškozením Zvýšují tepelnou pohodu v budově Zlepšují mikroklima v okolí Filtrují škodliviny z ovzduší Snížují hlučnost Chrání před elektrosmogem Působí jako ekologická vyrovnávací plocha Rozšířují obytný prostor a poskytují plochy k dalšímu využití Tvoří významný architektonický prvek Příjemně působí na psychiku člověka Poskytují prostor pro život rostlin, hmyzu a živočichů

4 Vrstvy vegetačních střech a jejich funkce Jakého vzhledu chci dosáhnout? Jaké bude využití plochy? Jaké zatížení si mohu dovolit? Kolik péče chci / mohu věnovat údržbě? Jaký je přístup na střechu? Kolik peněz chci / mohu do zelené střechy investovat?

5

6 Rozdělení podle druhu vegetace a způsobu využití Extenzívní výška souvrství cca cm hmotnost cca kg/m² nízká suchomilná vegetace nízké pořizovací náklady snadná údržba Intenzívní výška souvrství cca cm hmotnost cca kg/m² trávníky, trvalky, keře, stromy vyšší pořizovací náklady náročnější údržba, závlahy

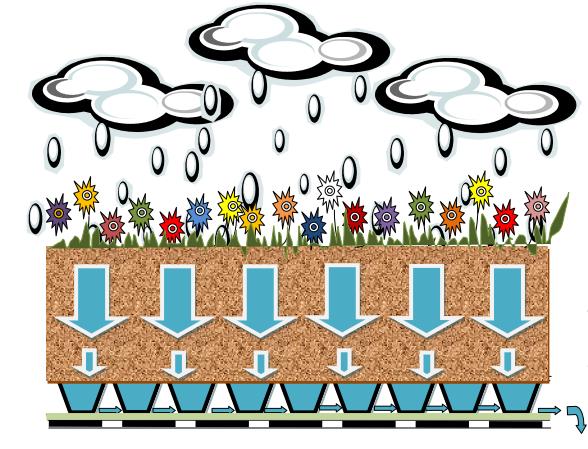

7 Správná funkce souvrství Vsakování vody do substrátu do nasycení Průsak vody do drenáže Akumulace vody v drenážní vrstvě Odtok přebytečné vody

8 Jednoduchá skladba úsporná střecha, šikmá střecha 10 cm Sklon > 2 % Suchomilná vegetace Hrubozrnný substrát plní i funkci drenáže. Filtrační vrstva odpadá. U větších ploch síť drenážních kanálků nebo nopová fólie.

9 Jednoduchá skladba úsporná střecha

10 Jednoduchá skladba šikmá střecha

11 Jednoduchá skladba úsporná / luční střecha

12 Vegetační souvrství: Vícevrstvá skladba Pro náročnější extenzívní a intenzívní ploché střechy (0-5 )

13 Vegetační souvrství: Vícevrstvá skladba PŘÍRODNÍ / LUČNÍ STŘECHA cm, nenáročná suchomilná vegetace rozchodníky, luční byliny a trávy nepochozí údržba 2x ročně STŘEŠNÍ ZAHRADA 25 až. cm, náročnější okrasná vegetace trávníky, trvalky, keře, stromy pobytová údržba pravidelná, nutné zavlažování PROVOZNÍ STŘECHA provoz veřejnosti, příp. vozidel dlažby, zpevněné plochy, trávníky, trvalky, keře, stromy pobytová údržba pravidelná, nutné zavlažování

14 Vegetační souvrství: Vícevrstvá skladba střešní zahrada náročnější extenzívní /polointenzívní vegetace intenzívní vegetace

15 Skladba vegetačního souvrství Kořenovzdorná vrstva Ochrana proti prorůstání kořenů Separační, ochranná a vodoakumulační vrstva Drenážní vrstva Filtrační vrstva Vegetační vrstva (střešní substrát, ) Vegetace

16 Další zásady správného návrhu Protierozní opatření (voda, vítr) Požární bezpečnost Bezpečnost osob Vhodný typ a forma vegetace Správná údržba

17 Ochrana proti prorůstání kořenů Hydroizolace nebo doplňková kořenovzdorná fólie Při současné technické úrovni není problém provést hydroizolaci střechy současně jako ochranu proti prorůstání kořenů. Vhodná krytina (neprorůstavá fólie, modifikované asfaltové pásy apod.) musí splňovat kritérium kořenovzdornosti. Není-li krytina kořenovzdorná, je nutné použít dodatečnou kořenovzdornou fólii

18 Ochranná a separační vrstva Vlastnosti: Odolává plísním a bakteriím. Odolává běžným chemikáliím. Nemá negativní vliv na kvalitu pitné vody. Částečně odolává UV záření. (akumulace vody). 200 g/m2 300 g/m2 500 g/m2 900 g/m g/m2 Nenasákavá textilie pro inverzní střechy

19 Drenážní a vodoakumulační vrstva Nopové fólie a vodostavné desky

20 Drenážní a vodoakumulační vrstva Drenážní násyp se sítí odtokových kanálků

21 Další požadavky na drenážní vrstvu: Stálost materiálu Chemická kompatibilita s hydroizolací Mikrobiologická odolnost Ekologická nezávadnost Neškodnost pro rostliny Požární vlastnosti Odolnost v tlaku / trvale proti slehnutí Odolnost proti mrazu Vodoakumulační schopnost u substrátů kromě toho : hodnota ph obsah solí zrnitostní složení

22 Filtrační vrstva Vlastnosti: Odolává plísním a bakteriím. Odolává běžným chemikáliím. Nemá negativní vliv na kvalitu pitné vody. Prorůstavost pro kořeny Propustnost : 0,06mm O 90 0,2mm (tj. zachytí 90% zrn frakce 0,06/0,2mm)

23 Střešní substrát Relativně nízká hmotnost Velká nasákavost Dostatečný objem vzduchových pórů Dostatečná vodopropustnost Přírodní materiál Bez škodlivin a nežádoucích příměsí

24

25

26 Nedostatečná propustnost: Tvorba louží, promáčení Příliš malá vodní kapacita: Sucho, omezený růst a vývoj vegetace Obsah nežádoucích součástí: Nebezpečí poškození hydroizolace příp. vyplavování materiálu. Nežádoucí plevel. Nevhodná frakce: Nedostatečná vodní kapacita, nepravidelný vzrůst

27

28 Splavování materiálu do vpusti Nepropustný lepivý substrát Ucpaná filtrační textilie Nefunkční drenáž

29 Střešní substráty a drenážní sypaniny Vertikální propustnost drenážních sypanin by měla činit více než 0,3 cm/s = 180mm/min Maximální nasákavost substrátů (schopnost zadržovat vodu) ve zhutněném stavu by měla být: pro intenzívní zelené střechy > % obj. pro extenzívní zelené střechy > % obj. hodnoty dle FLL

30 Vodoakumulační schopnost zelených střech Vegetace?? 100 mm substrátu cca 30 l vody/m2 20 mm nopová fólie cca 5 l vody/m2 Zelené střechy zadrží podle regionu cca % z celkového ročního množství srážek Retence celkem: 35 l/m2 Výpočtový déšť: 300 l/s/ha = 27 litrů / m 2 / 15min

31 Možné zdroje problémů Špatný návrh Nekvalitní materiály Eroze vodou a větrem Orientace ke světovým stranám Náročnost údržby Stojatá voda (střechy bez spádu, voda svedená z jiných střech, střechy s dlouhými odvodňovanými úseky a malým spádem, málo vpustí, podtlakové odvodnění Jednovrstvé skladby Nepravidelné uspořádání ploch Odraz / zastínění od okolních konstrukcí Výduchy z klimatizace

32

33

34 Rozdílný vzhled vegetace sever x jih

35 Jižní strana + eroze -> obnažený plastový rošt -> UV záření..???

36 Sání větru, vynášení substrátu Nutnost zajištění vegetačního souvrství v exponovaných polohách!

37 Údržba

38 Svod z jiné střechy Průhyb konstrukce - > stojící voda

39 Možnosti nápravy: Vyspádování střešní konstrukce Použití drenážních nopových fólií (přerušení kapilarity pomocí drenážních prvků a zamezení kontaktu vegetační vrstvy s vodou) Použití vegetace, která snáší trvalou vlhkost

40 Nelze-li řešit jinak, pak problémová místa raději bez vegetace

41 Pouze 2-3cm substrátu -> chudá vegetace, mechy

42 Šikmé vegetační střechy je nutné zajištění proti sesuvu > Trvalé řešení pro ozeleňování šikmých a strmých střech > Různá systémová řešení podle možností stavební konstrukce > Vhodné a bezpečné zajištění vrstev proti sesuvu Rozmanitá bohatá květena Rozchodníková střecha Přírodní střecha Hmotnost: kg/m2* kg/m2* Výška souvrství: 80 mm 130 mm Sklon střechy: 5-45 (9-84 %) 5-35 (9-70 %) Druh vegetace: Mech, rozchodníky, byliny Rozchodníky, trávy, byliny Retence vody: % % Součinitel odtoku: 0,6-0,4 0,5-0,3 Akumulace vody: cca. 35 l/m2 cca l/m2

43 Optigreen T 15 45

44 Optigreen N 15 45

45 APP DiaDomino-DP

46 Zinco: Georaster 20 35

47 Malé buňky - nevýhodné pro kořeny a prostup vody Zatravňovací dílce

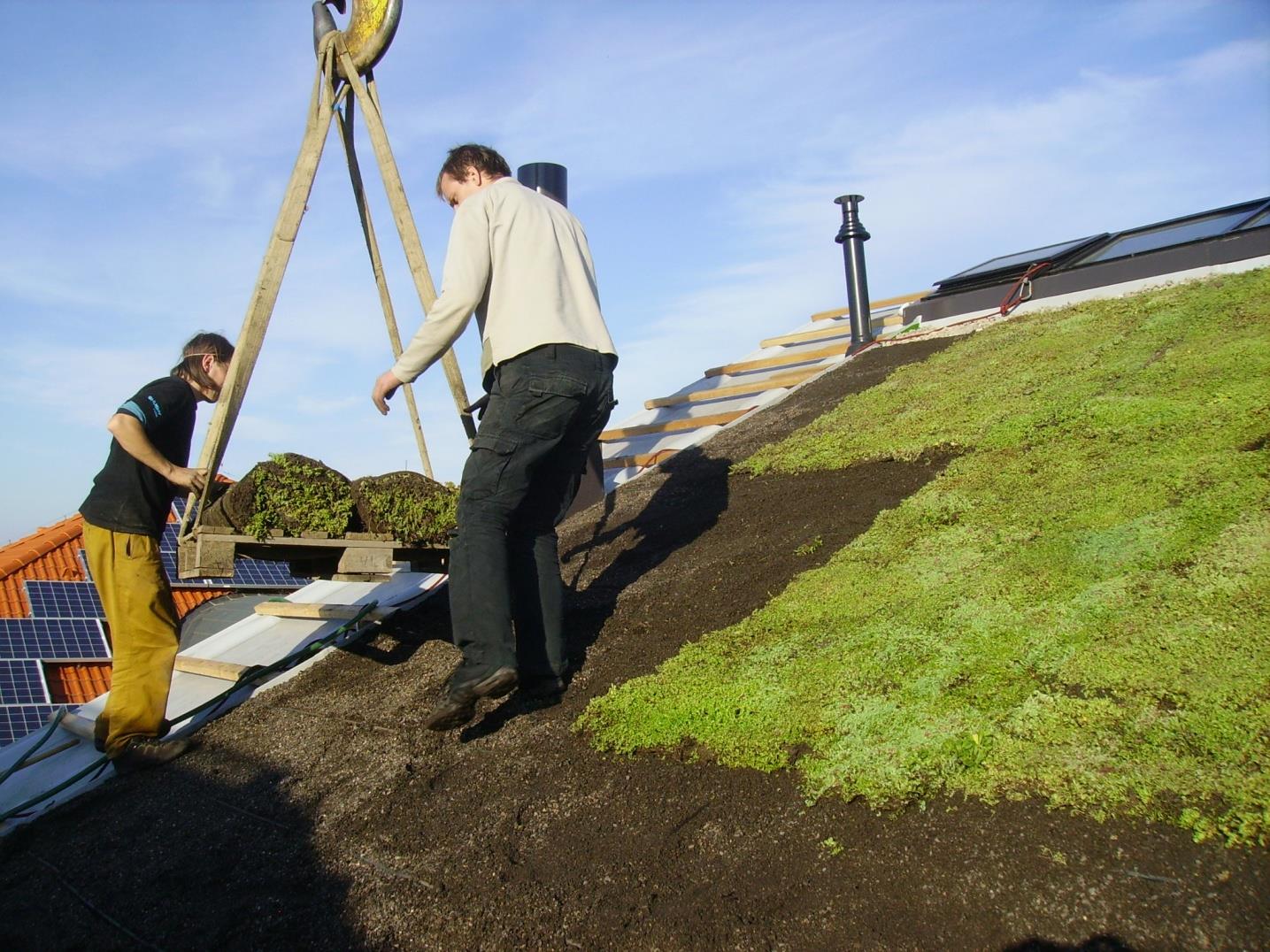

48 Šikmé ozeleněné střechy v praxi

49

50

51

52

53

54

55 Příklady využití zelených střech: Estetická + vsakovací plocha Pobytová plocha

56 Střešní učebna MŠ a ZŠ Ostopovice

57 Světový trend ZELENÁ MÁ ZELENOU Projekt EuropaCity, Paříž (Autor: Atelier BiG, Dánsko)

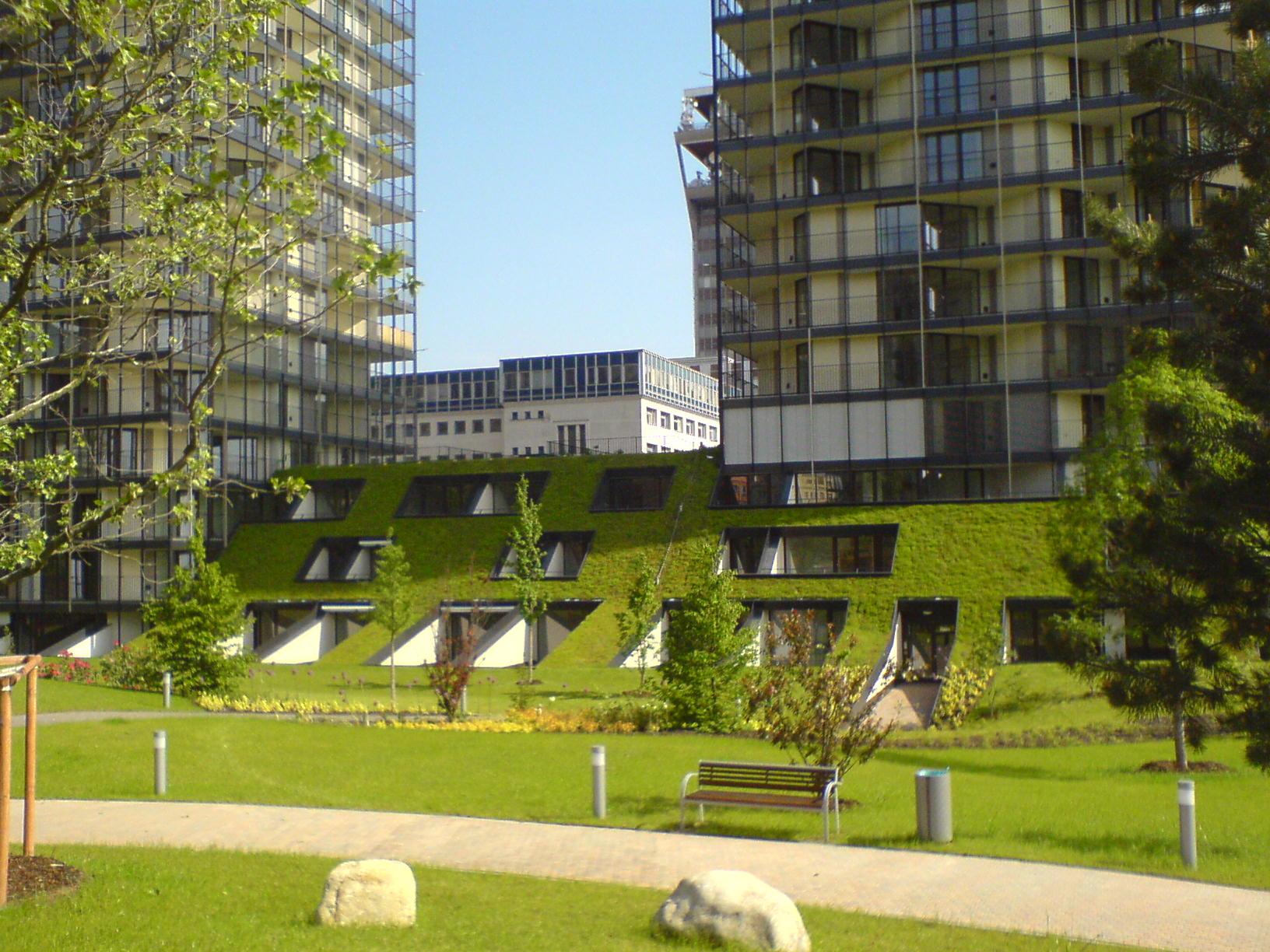

58 Příklady využití zelených střech Náhradní plocha zeleně v hustě zastavěných lokalitách New Blumau-Tower Linz, Rakousko

59 Příklady využití zelených střech propojení obytných čtvrtí atraktivní prostředí bez hluku a exhalací =>> žádaná lokalita Dálnice přes obytnou čtvrť svedená do tunelu, Linz, Rakousko

60 Příklady využití zelených střech zelená střecha na dálničním tunelu a budovách nemocnice Wagner-Jauregg Hospital Linz, Rakousko

61 Příklady využití zelených střech Střešní zahrady na bytovém domě: rozšíření obytného prostoru GuglMugl - Zaunerweg Linz, Rakousko Rezidenční bydlení

62 Hotel ParkRoyal on Pickering, Singapore (Autor: Atelier WOHA, Singapore)

63 Příklady využití zelených střech Příjemné rezidenční bydlení v zeleni v centru Prahy: Central Park Praha

64 Jsou zelené střechy ekonomické? Životnost živičné krytiny je 9 až 18 let, poté vyžaduje totální sanaci. Kromě nákladů na opravy a rekonstrukci samotné hydroizolace vznikají při poruchách i druhotné náklady: právní procesy, snížení nájemného, personální náklady, sanace vlhkých bytů atd. Oproti tomu stav krytiny u střech chráněných rostlinnými biotopy při stáří let je prakticky jako nový. Náklady na údržbu odborně ozeleněných střech s extenzívní nízkoúdržbovou vegetací jsou téměř nulové.

65 Jsou zelené střechy ekonomické? Úspora nákladů na klimatizaci v létě Možnost využití plochy pro obyvatele, veřejnost i ke komerčním účelům Ochrana hydroizolace a prodloužení její životnosti Image majitele ANO, JSOU

66 ... a zelené fasády?...třeba příště

67 ZELENÉ STŘECHY A FASÁDY ŘEŠENÍ PRO ZDRAVÉ MĚSTO A UDRŽITELNOU BUDOUCNOST

68 Buďme IN Buďme GREEN!

69 DĚKUJI ZA POZORNOST Ing. Jitka Dostalová
