1 Instalační manuál k aplikaci ihc-ta Rev Strana 1 z 40

2 Obsah 1. Úvod Instalace aplikace na zařízení Základní nastavení aplikace Ovádání aplikace Konfigurace Rooms Popis Prvků Nastavení ihc aplikace bez vlastního imm Server Export dat z idm (inels Designer & Manager) Rev Strana 2 z 40

3 1. Úvod Aplikace ihc-ta je doplněk systému inteligentní elektroinstalace inels, který umožňuje ovládat celý systém z tabletu s operačním systémem Android. Hlavní výhodou aplikace je možnost ovládání všech integrovaných technologií z jediné aplikace a to ať už jste připojeni doma v lokální síti (LAN) a nebo kdekoliv mimo domov s přístupem na internet (mobilní data, wifi připojení apod.). inels svou elegancí bezvadně splyne s každou moderní domácností a díky aplikaci ihc-ta umožňuje neustálý dohled nad elektroinstalací a také komfortní centrální ovládání celého domu z jednoho místa. Díky ihc-ta máte pod kontrolou osvětlení, žaluzie, rolety, zásuvky, vytápění, spotřebiče, zavlažování, kamery, multimédia (audio, video), domácí spotřebice Miele, domovní hlásky, klimatizace, rekuperace, informace z meteostanice, stav spotřebovaných energií a další. Menu je rozděleno do přehledných sekcí, ve kterých jsou ikonami znázorněny jednotlivé funkce. Najdete zde také zrychlený přístup ke svým oblíbeným funkcím a stále máte přehled o tom, co se děje i v ostatních zónách vašeho domu. Nyní si také můžete v aplikaci zabezpečit jednotlivé místnosti. Zadáním hesla v imm Control Center aktivujete zabezpečení pro dané místnosti a zabráníte tak nepovolané osobě ovládat inels přes ihc. Funkce aplikace ihc je možná: Napřímo s centrální jednotkou za využití virtuální serveru, kdy můžete ovládat sběrnicové prvky inels, tedy např. osvětlení (spínání, stmívání), žaluzie, rolety, zásuvky, zabezpečovací systém, scény, centrální funkce, zavlažování nebo vytápění S Connection Serverem, kdy můžete ovládat také kamery, klimatizace, rekuperace, domovní hláskv, meteostanici nebo sledovat stav spotřebovaných energií S imm Serverem, který navíc umožňuje ovládání multimédií, tedy Videozón (spouštění hudby, videa, televize nebo prohlížení fotografií z centrálního úložiště) a Audiozón (spouštění hudby z centrálního úložiště) ihc je zkratkou inels Home Control a písmena za pomlčkou určují zařízení (T tablet, M mobil) a operační systém (A Android, I ios/apple). Aplikace ihc-ta je tedy určena pro tablety s operačním systémem Android 2.2 a vyšším. Je optimalizována pro zařízení s obrazovkou o rozlišení 1280x800. Jazyk aplikace odpovídá jazyku nastavenému v OS Android. Dostupnost aplikace Aplikace je dostupná na Google Play (dříve Android Market) pod názvem inels Home Control Tablet. Aplikace je pravidelně aktualizována. Pro obdržení licenčního klíče, který umožní aplikaci zaregistrovat, je nutné v aplikaci zadat registrační . Aplikace je zdarma a tato registrace není nijak zpoplatněna. Rev Strana 3 z 40

4 2. 2. Instalace aplikace na zařízení a) Po dokončení instalace zařízení nabídne okno s možností otevřít nově nainstalovanou aplikaci. Při spuštění aplikace bude vyžadováno zadání registračního u a následné licence, kterou obdržíte obratem na Vámi zadaný registrační (Obrázek 1). Stiskem tlačítka Pokračovat, po uplynutí 5 vteřin, lze provozovat plnohodnotnou aplikaci bez nutnosti zadání licenčního čísla. b) Při odesílaní registračního u a ověření licence aplikace je nutné připojení k internetu! Zde zadáte registrační , na který Vám bude odeslána licence. Zde zadáte licenční číslo, které obratem obdržíte em po zadání registračního u. Obrázek 1 Registrace produktu Po úspěšném zadání licenčního čísla nebo volbě Pokračovat je aplikace připravena k použití. Rev Strana 4 z 40

5 3. Základní nastavení aplikace Tlačítkem Nastavení se vyvolá menu základního nastavení aplikace. Tlačítko Nastavení Obrázek 2 Nastavení a) Další krok se odvíjí od toho, zda se připojujete k imm nebo Connection Serveru a nebo k virtuálnímu serveru. Následující obrázky předpokládají připojení k imm nebo Connection Serveru. Zvolte tlačítko IP adresa serveru a zobrází se dialogové okno pro nastavení IP adres. První přidejte nový server kliknutím na tlačítko + pro vkládání serverů. Poté vložte volitelný název a IP adresu serveru. Vyplňte port standardně Klikněte na přidat a zatrhněte tento server. Poté se místo přidat objeví OK, na které klikněte a potvrďte změny. Okno pro nastavení IP adresy na Obrázku 3. Volitelný název Serveru IP adresa imm Serveru Port Serveru standartně 8000 Obrázek 3 IP adresa serveru Rev Strana 5 z 40

6 Zátržítko zobrazuje aktuálně vybraný Server Seznam Serverů Tlačítko pro přidání dalšího Obrázek 4 Výběr IP adresy serveru a) Dalším krokem je vynucení stažení dat (Obrázek 5). V okně vyskočí upozornění, že nová data přemažou aktuálně stažená data a to i v případě, že vynucení stažení dat probíhá poprvé. Potvrďte OK. V případě virtuálního serveru se nevyužívá tlačítko Vynutit stažení dat, ale tlačítko Zpracovat data ze souboru. Aplikaci ihc je možné provozovat pro ovládání inels prvků i bez vlastního imm Server více viz kapitola č.7 Tlačítkem OK potvrdíte stažení dat ze zvoleného Serveru Obrázek 5 Vynucení stažení dat Rev Strana 6 z 40

7 b) V případě, že chcete v aplikaci sledovat připojené Audiozóny a Videozóny, je třeba vybrat tyto zóny v menu Sledované zóny (Obrázek 6). Zatrhnutím potvrdíte sledování Zóny Tlačítko vyvolání menu sledovaných zón Potvzení výběru sledovaných Obrázek 6 Sledované zóny c) Nastavení kamer - pokud máte v systému zapojeny IP kamery, ty se načtou společně s ostatními daty. Pro jejich zobrazení je nutné přidat zástupce kamery v Nastavení (Obrázek 9). Zástupce se zobrazí na hlavní obrazovce ve třetím řádku. Poznámka: Možnost využívání kamer vyžaduje imm nebo Connection Server. Zde je možné Zástupce kamery nebo kamer pojmenovat Obrázek 7 Přidání ikony pro zobrazení kamer Rev Strana 7 z 40

8 Můžete vložit až 4 kamery pod jednoho Zástupce. Pokud se nacházíte v zobrazovacím režimu kamer (Obrázek 8), dlouhým dotykem na jednu z nich se dostanete do režimu přes celou obrazovku. Pomocí gest můžete ovládat PTZ (pan/tilt/zoom) kamery, pokud to daná kamera podporuje, nebo zobrazit ovládací panel (obrázek 9) a ovládat kameru prostřednictvím ovládacího panelu. Obrázek 8 Zobrazení kamer Tlačítko pro start záznamu z kamery Tlačítko pro zrušení zobrazení kamery Změna režimu videa standardní, automaticky, celá obrazovka Tlačítka pro natáčení kamery doleva/doprava (Pan), nahoru/dolů (Tilt) Tlačítka pro přiblížení/oddálení obrazu (Zoom) Obrázek 9 Ovládání PTZ kamer SW panelem Záznam obrazu kamer je možný prostřednictvím imm Serveru. Záznam je uložen do knihovny Video/Cameras, kde si můžete záznam přehrát. Délka záznamu je omezena velikostí použitého disku v Úložišti imm Serveru. Pro odstranění ikony kamery z hlavní nabídky je nutné v menu nastavení vybrat možnost Odebrat ikonu kamery (Obrázek 10). Rev Strana 8 z 40

9 Obrázek 10 Odstranění ikony kamery Pro nastavení režimu zobrazení videa z kamery zvolte položku Režim videa kamery a vyberte požadovaný režim. Zachovává poměr stran kamery Automaticky upravuje poměr stran kamer pro zobrazení Zobrazení kamery vždy na celou obrazovku Obrázek 11 Volba režimu videa kamery Rev Strana 9 z 40

10 d) Výběr skupin. Pořadí skupin jde měnit metodou drag and drop stačí ikonu prvku chytnout prstem a položit na jaké pořadí si přejeme. Při podržení ikony ji lze přesouvat na libovolné pořadí v Zatržením vybíráte skupinu Obrazek 12 Výběr skupin e) Další nastavení aplikace Zatrhněte pro použití akcelerometru pro natáčení kamer a regulaci stmívání Požaduje heslo při spuštění aplikace Zobrazení stavového panelu zároveň s aplikací Zatrhněte pro povolení a zobrazení energy meteringu Položka pro nastavení funkce interkomu Obrázek 13 Další nastavení aplikace Rev Strana 10 z 40

11 f) Chránit aplikaci heslem zde můžete nastavit heslo a při každém spuštění aplikace se zobrazí požadavek na jeho zadání. Obrázek 14 Zadání hesla aplikace g) Nastavení funkce interkomu tato funkce umožňuje datovou komunikaci mezi domovními hláskami 2N, aplikacemi ihc a imm aplikacemi (tedy Videozónami). Aplikace ihc může přijímat hovory z jiné aplikace ihc, imm aplikace a domovní hlásky 2N. Komunikace je hlasová, v případě hlásky s kamerou se přenáší také obraz. Aplikace může také volat na kterékoliv ze zmíněných zařízení. Přihlašovací jméno a heslo musí být vepsány přesně tak, jak byly vytvořeny účty na imm nebo Connection Serveru. Rozlišují se i malá/velká písmena. Zaškrtnutí této volby zpřístupní možnost nastavení a poté samotnou funkci Přihlašovací jméno nastavené na serveru záložce Intercoms Tlačítko pro zadání IP adresy imm nebo Connection Serveru Heslo nastavené na serveru v záložce Intercoms Obrázek 15 Nastavení interkomu Rev Strana 11 z 40

12 4. Ovádání aplikace a) Dlaždice Základní způsob zobrazení ihc-ta aplikace jsou takzvané Dlaždice. Je to obecný přehled prvků, kde můžeme na první pohled vidět dle podsvícených nebo nepodsvícených ikon aktivní či neaktivní prvky sběrnicové elektroinstalace inels a další Dlaždice pro ovládání integrovaných zařízení, např. Multimédia, Miele, Interkom, Energy atd. Pokud si přejeme přejít ze zobrazení Dlaždic na zobrazení Seznam (Rychlé menu), stačí kliknout na ikonku Rychlé menu, která slouží pro přechod mezi těmito zobrazeními Obrázek 16 Hlavní obrazovka 1. Stmívatelná ikona, podržením prstu na ikoně se zobrazí slider pro ovládání stmívání 2. Volba místnosti 3. Zobrazení vnitřní teploty z vybraného teplotního čidla 4. Zobrazení venkovní teploty z vybraného teplotního čidla 5. Ikona Heat Control umožňuje ovládat a přepínat přednastavené teplotní programy. 6. Ikonka nastavení 7. Ovládání Multimedií Videozóny a Audiozóny 8. Zástupce kamer pro sledování obrazu připojených až devíti IP kamer 9. Ovládání domácích spotřebičů Miele 10. Zástupce Energy Meteringu pro vizualizaci spotřeby energií 11. Zástupce meteostanice GIOM3000 pro vizualizace meteorogických veličin 12. Analogové budíky pro zobrazování dat z meteostanice, např. typu Clima sensor 13. Menu lze rolovat nahoru nebo dolů, pokud je více zón 14. Informace o právě přehrávaných Multimédiích v Zóně 15. Vypínání a zapínání Zóny včetně zařízení k ní připojené 16. Dlaždice pro ovládání nastavené Scény 17. Ikona pro ovládání IP hlásky volání a úprava kontaktů 18. Přechod do Rychlého menu Jde také pohybovat tahem prstu po ikonách na řádku směrem, kterým chcete jít. b) Seznam (Rychlé menu) Rev Strana 12 z 40

13 Seznam scén slouží k aktivování uživatelem předdefinovaných scén, jakou jsou například all off, all on, všechny žaluzie nahoru, všechny žaluzie dolů atd. Seznam světel slouží k ovládání jednotlivých světel nebo celých světelných okruhů.existují 2 zobrazení. Klasické, kde je jednoduché on off, které je znázorněno zhaslou signálkou, nebo Stmívatelné, kde úroveň osvětlení signalizuje analogový budík. Stmívání je ovládáno sliderem, kterým jde posouvat prstem, nebo posouvat pomocí akcelerometru. V záložce žaluzie můžeme jednoduše vidět a ovládat žaluzie, rolety, garážové vrata, brány a podobně. V záložce info můžeme sledovat vnitřní a vnější teploty a jiné dodatečné iformace, sloužící nám čistě informačně, jako je například signál HDO. V záložce ostatni můžete jednoduše vidět a ovládat jednotlivé elektronické systémy které jsou součástí elektroinstalace inels např. řízení závlahy, ovládání různých spotřebičů a jiné Jednotlivé seznamy Stmívání 21% jasu Obrázek 17 Obrazovka Rychlé menu (Seznam) Rev Strana 13 z 40

14 c) Miele Tato část aplikace nám umožňuje vzdálenou správu domácích spotřebičů Miele, které jsou prostřednictvím komunikačních modulů spojeny do sítě Komunikace mezi spotřebiči a komunikačním rozhraním Miele Gateway probíhá prostřednictvím powerline. Miele Gateway poté převádí tuto powerline komunikaci do sítě ethernet. Pro překlad tohoto protokolu je nutné využít imm nebo Connection Server. U spotřebičů Miele lze sledovat stavy zařízení a také ovládat některé jejich funkce, přičemž je dbáno na bezpečnost a nelze tedy např. zapnout indukční desku. Zajímavou možností je aktivace vzdálených startů. Seznam Miele Tlačítka Start pro vzdálený start spotřebičů Při kliku se rozvine menu, kde lze vidět detaily o spotřebiči, např. jeho nastavení Podsvícené prvky jsou aktivní, nepodsvícené prvky jsou neaktivní Obrázek 18 Obrazovka Seznam Miele spotřebičů Rev Strana 14 z 40

15 d) Kamery Pomocí Seznamu Kamery lze sledovat obraz z IP kamer, ovládat PTZ kamery a zaznamenávat obraz z požadovaných kamer. Systém inels podporuje připojení až 9 IP kamer. Zobrazení obrazu z požadované kamery přes celou obrazovku se provede stiskem příslušného náhledu kamery. Vyvolání panelu pro ovládání PTZ (pan, tilt, zoom) se poté provede stiskem obrazu kamery. Tlačítko pro start záznamu z kamery Náhled kamery Obrázek 19 Obrazovka Seznam kamer Rev Strana 15 z 40

16 e) Klimatizace a rekuperace Ovládání klimatizací je obousměrné, takže můžete plně využít možnosti Vaší klimatizace, jako jsou například regulace rychlosti foukání, pohyb lamelel nebo ovládání módů, jako je například plasma. Při ovládání rekuperací můžete můžete určit způsob výměny vzduchu, rychlost otáček ventilátorů, teplotu či nastavit periodickou výměnu vzduchu. Seznam klimatizací a rekuperací Nastavování požadované teploty Tlačítko pro vypnutí/zapnutí klimatizace Aktuální a nastavená teplota Volba režimu klimatizace: Rychlost foukání, otáčení lamelek atd. Obrázek 20 Obrazovka Klimatizace a rekuperace (LG klimatizace) Nastavování požadované rychlosti ventilátorů Tlačítko pro vypnutí/zapnutí klimatizace Aktuální a nastavená teplota Volba režimu rekuperace: Rychlost foukání, bypass atd. Obrázek 21 Obrazovka Klimatizace a rekuperace (rekuperace AirPohoda) Rev Strana 16 z 40

17 Nastavování požadované teploty rekuperace Tlačítko pro vypnutí/zapnutí klimatizace Aktuální a nastavená teplota Volba režimu rekuperace: Řízení foukání, teploty atd. Nastavení rychlosti ventilátorů Obrázek 22 Obrazovka Klimatizace a rekuperace (rekuperace Atrea) Rev Strana 17 z 40

18 f) Multimédia Ovládání Multimedií je možné pouze v případě, kdy je v systému zařazen imm Client/Server. imm Client/Server může sloužit jako Videozóna (pro spouštění hudby, filmů, prohlížení fotografií nebo přehrávání televize) a umožňuje dále využívání Audiozón, např. imm Audio Zone (AZ-R) nebo LARA inels Multimedia, u kterých lze ovládat audio. Celou Zónu a zařízení k ní připojené lze vypnout/zapnout klikem na jméno Zóny. Aktivní Zóna je označena bílým písmem, vypnutá Zóna červeným. Název Zóny a přepínání mezi Zónami Seznam videí na síťovém úložišti Právě přehrávaný soubor Screenshot z filmu Grafické zobrazení času Ovládání Playlistu: Mute, Repeat, Shuffle a Delete Ovládací panel Slider pro ovládání hlasitosti Obrázek 23 Obrazovka Multimédia Rev Strana 18 z 40

19 g) IP hláska V obrazovce IP hláska můžeme vytvářet kontakty pro volání pomocí SIP protokolu. Umožňuje nám spojit se s dalšími ihc zařízeními, Videozónami imm a také s IP interkomem od společnosti 2N. V případě příjmu hovoru z IP interkomu s kamerou (a podporou RTSP streamu) se zobrazí také obraz z kamery. Kontakty uložené pro volání Tlačítko volat uskuteční hovor Tlačítkem přidáte další kontakt Obrázek 24 Obrazovka IP hláska seznam kontaktů Volba typu kontaktu Libovolné jméno kontaktu IP adresa hlásky SIP jméno kontaktu, které bylo zadáno na serveru v položce Intercoms Kód spínače pro otevření brány Přihlašovací jméno na webové rozhraní hlásky Heslo na webové rozhraní hlásky Obrázek 25 Obrazovka IP hláska přidání kontaktu Rev Strana 19 z 40

20 h) Meteostanice GIOM3000 Giom3000 je vizualizační meteostanice s výstupem ethernet a v rámci aplikace ihc-ta nám poskytuje informace o následujícím devíti meteorologických veličinách: 1) Wind speed - rychlost větru 2) Pressure tlak 3) Wind direction směr foukání větru 4) Temperature teplota 5) Windchill pocitová teplota 6) Dew point teplota rosného bodu 7) Barometric altitude nadmořská výška 8) Relative humidity relativní vlhkost vzduchu 9) Absolute humidity absolutní vlhkost vzduchu Obrázek 26 Obrazovka meteostanice GIOM3000 Rev Strana 20 z 40

21 i) Energy metering Systém inels umožňuje měřit spotřebu plynu, elektřiny nebo vody, přičemž ke každé energii je třeba měřící přístroj s impulzním výstupem. Tyto impulsy jsou snímány na jednotkách binárních vstupů a pomocí čítačů je vyhodnocováno množství spotřebované energie. Spotřebu energie lze zobrazit v jednotkách, např. kwh, nebo v cenové hodnotě, např. CZK. Z každého období, které si můžeme libovolně nastavit, umožnuje aplikace vykreslit graf spotřeby. Volba zobrazení požadované energie Volba časového úseku Grafické zobrazení stiskem ikony se přepneme do zobrazení s vykreslenými grafy spotřeby Numerické zobrazení v měrných jednotkách, v cenové hodnotě Obrázek 27 Obrazovka Energy Meter numerické zobrazení Zpět do numerického zobrazení Výběr zobrazených zón Legenda Obrázek 28 Obrazovka Energy Meter grafické zobrazení Rev Strana 21 z 40

22 5. 5. Konfigurace Rooms Konfigurace prvků se provádí v imm Control Center (dále jen imm CC) na záložce Rooms. V Rooms můžete vytvořit libovolný počet virtuálních skupin (Rooms), do kterých si vkládáte libovolné Prvky a Zóny. Prvky vytvářeny na základě vyexportovaného souboru export.pub ze sotwaru idm (viz. samostatný návod) Zóny vytvářeny na základě konfigurace imm Serveru Název nové Rooms Zaškrkněte, pokud chcete chránit ovládání dané Room heslem Heslo a potvrzení. Pozn. Zobrazí se vždy pouze jen hvězdička Editace dané Room Odstranění dané Room Rev Strana 22 z 40

23 6. 6. Popis Prvků Existují 3 typy prvků: 1) Jednoduché Prvky pro spínání způsobem ON/OFF. 2) Prvky pro stmívání prvků inels (lze použít i jako ON/OFF jednoduchým stisknutím, přidržením se zobrazí slider pro režim stmívání). 3) Ostatní Prvky slouží například k zobrazení údajů z meteostanice nebo ovládání klimatizace. Jednoduché 2stavové ikony Stmívatelné ikony Speciální ikony Airing Blank Meteostation Air conditioning Lamp Scene Dehumidify Light Shutters Garage Indoor thermometer Gate Outdoor thermometer Heating Heat Control On/Off Watering Rev Strana 23 z 40

24 Air Conditioning Ikona pro řízení klimatizačních jednotek. Po zvolení této ikony se vyfiltrují pouze klimatizační jednotky LG. definované v záložce Clims. Zvolený typ ikony Volba klimatizací definovaných v záložce Clims Volba ovládání klimatizace Potvrzení přidání Prvku Volba řádku Volba sloupce V případě volby yes bude ikona pouze pro čtení, tzn. bude zobrazovat svůj stav, ale nebude možné tuto ikonu jakkoliv ovládat Heat control Ikona Heat Control umožňuje ovládat a přepínat přednastavené teplotní programy z idm. Dlouhým stistekm lze přepínat mezi MAN a AUTO režimy. Pokud je teplotní okruh sepnut, ikona je podsvícena. Název ikony Proměnná z idm, která vrací aktuálně přednastavený teplotní program Teplotní vstup/teplotní čidlo Relé ovládající daný teplotní okruh Rev Strana 24 z 40

25 Meteostation Zobrazování hodnot z AD převodníku. Koeficienty, výpočet níže Maximální zobrazovaná hodnota Minimální zobrazovaná hodnota Počet desetinných míst Zobrazované jednotky Při výpočtu koeficientů se vychází z rovnice d=a*v+b, kde d je zobrazovaná hodnota a hledaný násobitel koef_mult v hodnota zasílaná centrální jednotkou (0-10 V) vynásobená tisícem b hodnota koef_add, o kterou je výsledná hodnota posunuta Obecný postup: Je potřeba si určit v jakém rozsahu bude veličina, v našem případě bude 40 horní hranice (max_disp) a 0 spodní hranice (min_disp). Tyto hodnoty dosadíme do 2 rovnic o 2 neznámých. Výsledek této rovnice je násobič koeficientu (koef_mult) a také přičtení koeficientu (koef_add). Hodnoty poté dosadíme do tabulky. Příklad: Chcete-li zobrazit hodnotu 0 až 10 V posílanou z centrální jednotky v intervalu 0 až 40 m/s, je postup následující: Pro: max_disp=40 min_disp=0 Platí rovnice: max_disp = koef_mult*10* koef_add min_disp = koef_mult*0* koef_add Jelikož není požadavek na posun zobrazovaných hodnot (tento požadavek může být v případě měření venkovní teploty, kde se vyskytují také záporné hodnoty teploty), bude koef_add=0. z toho plyne: 40 = koef_mult*10* = koef_mult*10000 koef_mult = 0,004 Rev Strana 25 z 40

26 Scene Pomocí ikony Scene je možné ovládat jedním stiskem více prvků inels najednou. Scény je možné vytvářet přidáváním jednotlivých výstupů do seznamu pomocí tlačítka Add. Do scén je vhodné volit výstupní kanály s příznakem ON/OFF/TRIG. Složitější scény je vhodnější vytvářet přímo v prostředí idm a zde pouze volat danou událost. U scén volit inels prvky s příponami _ON, _OFF a _TRIG Tlačítko pro přidání dalšího prvku do scény Shutters Ikona uzpůsobená pro ovládání motorů, většinou rolet nebo žaluzií, kde je možnost pro každý směr zvolit zvlášť relé. Ikona poté automaticky přepíná směr (relé) při klepnutí na ikonu ve formátu: nahoruzastavit-dolů-zastavit-nahoru Spínací prvek pro směr nahoru Spínací prvek pro směr dolů Thermometer Pro zobrazení teplot indoor/outdoor v bočním panelu aplikace ihc-ta. Volba umístění čidla. Vnitřní/venkovní čidlo Volba teplotního vstupu/teplotního čidla Rev Strana 26 z 40

27 Zone Tuto ikonu lze přidat pouze v případě využití nástavby imm (inels Multimedia). Všechny zóny, které požadujete ovládat z dané místnosti na telefonu, je nutné definovat pod touto ikonou. Bude zóna přehrávat hudbu? Výběr Zón definovaných v záložce Zone Bude zóna přehrávat video? Rev Strana 27 z 40

28 7. Nastavení ihc aplikace bez vlastního imm Server a) Konfigurace aplikace ze souboru Na veřejném imm Server je možné vygenerovat rooms.cfg na základě importovaného export.pub z Vašeho idm. Upload souboru rooms.cfg Upload souboru export.pub z idm První možnost Upload rooms.cfg slouží v pozdějších fázích nastavení, k nahrání již vytvořeného souboru rooms.cfg a jeho následné editaci. Druhou možnost Upload export.pub je nutné vždy vyplnit aktuálním souborem export.pub Pro následnou editaci lze také využít ID, které vzniká při prvním vstupu na veřejný server, a které po vložení do příslušné kolonky v záložce Log in načte poslední známé nastavení. Po prvním přihlášení si poznamenejte své ID pro další servis z jiného PC nebo pro případ vymazání cookies Vašeho prohlížeče! Poznámka: pro práci na veřejném serveru je nutné mít v prohlížeči povolené cookies. V záložce Configuration můžete editovat inels prvky ze souboru export.pub, změny je nutné nahrát do souboru tlačítkem Update, které je umístěno pod dialogovým oknem. Rev Strana 28 z 40

29 Stisknutím tlačítka Update potvrdíte změny Záložka Rooms je shodná se záložkou Rooms z klasického imm CC (viz. Kapitola 5). Rozdíl je pouze v zadávání hesla, které je pouze numerické a zobrazuje se více hvězdiček. Záložka Downloads umožňuje stažení vytvořených nebo upravených souborů export.pub a rooms.cfg do počítače. Rev Strana 29 z 40

30 Stažení nově vytvořeného (editovaného) souboru rooms.cfg do PC Stažení souboru export.pub do PC Z PC přeneste tyto soubory do tabletu, kde v kořenovém adresáři vytvoříme složku ihc, do které tyto dva soubory zkopírujeme. Složka ihc v kořenovém adresáři systému android na tabletu Rev Strana 30 z 40

31 V samotné ihc aplikaci je nutné vybrat možnost IP adresa CU jednotky, kde se zadává IP adresa CU - centrální jednotky (CU2-01M). Přidání IP adresy CU se aktivuje kliknutím na znaménko plus. Název centrální jednotky je volitelný a port je standardně nastaven na Po přidání nové centrální jednotky do seznamu, je potřeba zaškrtnout danou centrální jednotku a potvrdit OK. Seznam již vytvořených adres CU Zatržítko zobrazuje aktuálně vybranou CU adresu Port standardně IP adresa CU2- Tlačítko pro přidání další adresy CU Posledním krokem je výběr možnosti Zpracovat data ze souboru. Aplikace ihc si stáhne veškerá potřebná data a pokud je vše správně nastaveno, objeví se hláška Data byla úspěšně stažena. Rev Strana 31 z 40

32 b) Konfigurace aplikace z veřejného serveru pomocí User ID Nejprve je potřeba vytvořit konfiguraci na veřejném serveru: Vaše User ID V samotné ihc aplikaci je nutné vybrat možnost IP adresa CU jednotky, kde se zadává IP adresa CU - centrální jednotky (CU2-01M). Přidání IP adresy CU se aktivuje kliknutím na znaménko plus. Název centrální jednotky je volitelný a port je standardně nastaven na Po přidání nové centrální jednotky do seznamu, je potřeba zaškrtnout danou centrální jednotku a potvrdit OK. Seznam již vytvořených adres CU Zatržítko zobrazuje aktuálně vybranou CU adresu Port standardně IP adresa CU2- Tlačítko pro přidání další adresy CU V menu nastavení zvolte stáhnout data z veřejného serveru. ihc aplikace se zeptá na ID. ID je zobrazeno na stránce veřejného serveru v levo nahoře. Potvrdíte OK a aplikace si stáhne soubory a je připravena k použití. Rev Strana 32 z 40

33 User ID z veřejného serveru 6ti místné Ve verzi bez imm nebo Connection Serveru lze z aplikace ihc ovládat pouze sběrnicové jednotky. Pro možnost ovládání dalších zařízení jako jsou kamery, klimatizace, rekuperace, domovní hlásky, meteostanice, měření spotřeby energií je vyžadována přítomnost Connection Serveru. Pro možnost využívání Videozón a Audiozón je vyžadována přítomnost imm Serveru. Rev Strana 33 z 40

34 8. Export dat z idm (inels Designer & Manager) Software IDM umožňuje export proměnných (vstupů/výstupů, časových programů, čítačů a časovačů), pomocí kterých lze poté vytvářet aplikace ihc pro ovládání celé instalace. V následujícím textu je popsáno jak tento export provést. Export vstupů/výstupů Export vstupů/výstupů se provádí z okna Správce jednotek/zařízení, kde je u požadovaných vstupů/výstupů nutné zaškrtnout volbu Exportovat pro visualizaci. V případě, že chceme daný vstup/výstup pojmenovat, využijeme kolonky Pojmenování/alias. Není nutné zaškrtávat ty vstupy/výstupy, které jsou využity v některé akci. Exportování těchto použitých vstupů/výstupů je poté již automatické. Rev Strana 34 z 40

35 Export časových programů Export časových programů se provádí z okna Správce časových/týdenních programů, kde je nutné rozkliknout menu Nastavení exportu pro visualizaci. Rev Strana 35 z 40

36 V tomto menu je nutné zaškrtnout všechny tři možnosti, přičemž lze exportovat týdenní časový program pro vytápění/chlazení a dvoustavový časový program. - Exportovat nastavení programu, tj. časové značky a nastavení režimů - Exportovat ovládání programu, tj. lze vnutit jednotlivé režimy (minimum, útlum, normal, komfort) - Exportovat stavy programu, tj. náhled na stavy programu (4 režimy, požadovaná teplota, aktuální teplota) Rev Strana 36 z 40

37 Export časových událostí Export časových událostí se provádí z okna Správce časových událostí, kde je potřeba zaškrtnout možnost Exportovat pro visualizaci. Opět je možné danou časovou událost pro potřeby exportu pojmenovat. Rev Strana 37 z 40

38 Export událostí Je speciální volba exportu pro vizualizaci. Jedná se o přímý export událostí z okna Správce akcí/povelů. Tyto exportované akce je poté možné přímo volat z aplikace ihc. U požadované akce je nutné v dolní části okna zaškrtnout Exportovat událost pro visualizaci. Rev Strana 38 z 40

39 Export čítačů a časovačů Export čítačů a časovačů se provádí z okna Konfigurace systému, záložka Systém, podzáložky Čítače, resp. Časovače. U obou možností je zde volba Exportovat pro visualizaci. Exportování čítačů je důležité v případě, kdy chceme pomocí měřicích přístrojů s impulsním výstupem měřit a vizualizovat spotřebu energií. Impulsy z těchto přístrojů jsou na binárních vstupech čítány právě pomocí čítačů. Rev Strana 39 z 40

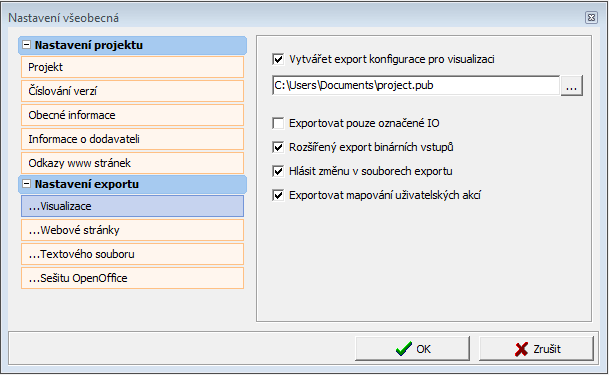

40 Po nastavení požadavku na vyexportování všech proměnných je nutné zvolit vhodné nastavení způsobu exportování a také vybrat cestu, kam se soubor *.pub uloží. Toto se provádí v Nastavení. V části Nastavení exportu a poté Visualizace se zaškrtne Vytvářet export konfigurace pro visualizaci. Poté se nastaví cesta, kam bude soubor *.pub uložen. Označíme-li zátržítkem Exportovat pouze označené IO, budou exportovány pouze i/o, které jsme vybrali v okně Správce jednotek/zařízení na předchozí straně. Rozšířený export binárních vstupů představuje export binárních vstupů s čítačem. Hlásit změnu v souborech exportu je volba, která zajišťuje a hlásí případný posun adres proměnných v registrech paměti, které mohou vzniknout při uložení konfigurace. Exportovat mapování uživatelských akcí je volba pro exportování uživatelských akcí, např. povely pro releové skupiny, pro skupiny osvětlení atd. Rev Strana 40 z 40
