STAVEBNÍ KONSTRUKCE. Témata k profilové ústní maturitní zkoušce. Školní rok Třída 4SVA, 4SVB. obor M/01 Stavebnictví

Rozměr: px
Začít zobrazení ze stránky:

Download "STAVEBNÍ KONSTRUKCE. Témata k profilové ústní maturitní zkoušce. Školní rok 2014 2015. Třída 4SVA, 4SVB. obor 36-47-M/01 Stavebnictví"

Transkript

1 Střední průmyslová škola stavební Střední odborná škola stavební a technická Ústí nad Labem, příspěvková organizace tel.: STAVEBNÍ KONSTRUKCE Témata k profilové ústní maturitní zkoušce Školní rok Třída 4SVA, 4SVB obor M/01 Stavebnictví Vypracoval: Ing. Petr Bandas, Ing. Petra Josefusová V Ústí nad Labem 31. března 2015 Schválil: PhDr. Mgr. Vítězslav Štefl, Ph.D., ředitel školy

2 1. MEZ PORUŠENÍ ŽELEZOBETONOVÉHO OHÝBANÉHO PRVKU OHYBOVÝM MO- MENTEM; CEMENT Předpoklady výpočtu včetně schémat, odvození vztahu mezi F c a F s, odvození polohy neutrální osy x, stanovení ramene vnitřních sil z a stanovení M Rd. Výroba cementu, jeho chemické složení, základní rozdělení cementů a jejich charakteristika. 2. ŽELEZOBETONOVÝ OHÝBANÝ PRVEK; KONTROLA JAKOSTI BETONU Postup při návrhu a posouzení prvku obdélníkového průřezu na ohyb, odlišnosti při dimenzování T-průřezu (spolupůsobící šířka desky, započitatelnost desky). Kontrola jakosti betonu - dle ČSN EN 206 1, vnitřní a vnější kontrola, destruktivní zkoušky (průkazní, kontrola shody), nedestruktivní zkoušky, nedestruktivně destrukční zkoušky. 3. PODMÍNKY SPOLUPŮSOBENÍ BETONU A VÝZTUŽE VČETNĚ ZAJIŠTĚNÍ TRVAN- LIVOSTI; ROZBOR STATICKÉ FUNKCE OCELOVÉ HALY Krycí vrstva, vzdálenosti prutů výztuže, kotvení výztuže, stykování výztuže, úprava výztuže v lomech konstrukcí. Vazník a vaznice, sloupy, prostorové ztužení. 4. ZÁSADY VYZTUŽOVÁNÍ PLOŠNÝCH PRVKŮ; URČENÍ BETONU PODLE JEHO VLASTNOSTÍ (ČSN EN 206-1) Deska prostě uložená, vetknutá, konzolová, spojitá pro dané statické schéma vykreslit průběhy ohybových momentů a rozdělení výztuže podle ustanovení ČSN EN Zatřídění betonu, vlivy prostředí, klasifikace konzistence, minimální doba ošetřování betonu a specifikace betonu. 5. OPĚRNÉ ZDI; VODA DO BETONU Rozdělení, zatížení, způsoby namáhání, typy železobetonových zdí, schémata, vyztužování. Funkce vody, druhy vody z hlediska betonářské technologie, vliv teploty vody na hydrataci, informativní zkoušky. 6. DŘEVĚNÝ CELISTVÝ SLOUP NAMÁHANÝ DOSTŘEDNÝM VZPĚRNÝM TLAKEM; CEMENT Předpoklady výpočtu, podmínka spolehlivosti, postup při návrhu a posouzení. Vlastnosti a zkoušky cementu. 7. DŘEVĚNÁ STROPNICE OBDÉLNÍKOVÉHO PRŮŘEZU NAMÁHANÁ OHYBEM, SMYKEM A NA PŘETVOŘENÍ; PRŮŘEZOVÉ VELIČINY Podmínky spolehlivosti a podmínka použitelnosti, postup při návrhu a posouzení. Určení průřezových veličin složeného průřezu k hlavním těžišťovým osám (určení těžiště, momentu setrvačnosti, průřezového modulu, poloměru setrvačnosti). 8. VNITŘNÍ SÍLY STATICKY URČITÝCH NOSNÍKŮ; ZÁSADY NAVRHOVÁNÍ BETO- NOVÝCH KONSTRUKCÍ PODLE I. MEZNÍHO STAVU (ČSN EN ) Určení vnitřních sil na prostém nosníku a konzole (postup, včetně odvození M max a M min ). Pojem mezní stav, obecné podmínky spolehlivosti, součinitelé, uvažování vlivu výstřednosti.

3 9. ZÁSADY VYZTUŽOVÁNÍ PRUTOVÝCH PRVKŮ; SVAROVÉ SPOJE OCELOVÝCH KONSTRUKCÍ Prostý trám obdélníkového průřezu, spojitý trám, vetknutý trám pro dané statické schéma vykreslit průběhy ohybových momentů, posouvajících sil a rozdělení výztuže podle ustanovení ČSN EN Připojení dvou úhelníků ke styčníkovému plechu nebo připojení konzolky ke sloupu, namáhání svarů v těchto případech. 10. MEZ PORUŠENÍ ŽELEZOBETONOVÉHO PRUTOVÉHO PRVKU POSOUVAJÍCÍ SI- LOU; NÁVRH SLOŽENÍ ČERSTVÉHO BETONU Pojem ohybová a smyková trhlina, chování prvku bez smykové výztuže a se smykovou výztuží (příhradová analogie), předpoklady a postup výpočtu, stanovení únosnosti ve smyku V Rdc, V Rd,max, V Rds. Zásady návrhu složení betonové směsi, teoretický návrh podle empirického množství vody, ověření návrhu průkazní zkouškou. 11. MEZ PORUŠENÍ TLAČENÉHO PRVKU Z PROSTÉHO NEBO SLABĚ VYZTUŽENÉHO BETONU NORMÁLOVOU SILOU; SPECIÁLNÍ BETONY Předpoklady výpočtu včetně schématu, vliv výstřednosti, stanovení N Rd, podmínky spolehlivosti, postup při návrhu a posouzení prvku. Silniční, vodotěsné, lehké, těžké, vysokopevnostní, samozhutnitelné, vláknobetony, prolévané, stříkané. 12. MEZ PORUŠENÍ ŽELEZOBETONOVÉHO TLAČENÉHO PRVKU NORMÁLOVOU SI- LOU A OHYBOVÝM MOMENTEM; VLASTNOSTI BETONU Tlakové a tahové porušení, předpoklady výpočtu včetně schématu (e f = 0), stanovení N Rd, M Rd (interakční diagram), podmínky spolehlivosti, postup při návrhu a posouzení prvku. Pevnost betonu (pracovní diagramy), pružnost, objemové změny, trvanlivost, odolnost. 13. ŽELEZOBETONOVÉ TRÁMOVÉ STROPY; DOPRAVA A UKLÁDANÍ ČERSTVÉHO BETONU Použití, charakteristiky jednotlivých prvků, konstrukční schémata, naznačení postupu výpočtu vybraného prvku. Doprava tradiční, transportbeton, ukládání betonu, pracovní spáry. 14. ŠROUBOVÉ SPOJE OCELOVÝCH KONSTRUKCÍ; SCHODIŠTĚ ŽELEZOBETONOVÁ KONZOLOVÁ Připojení ocelové konzoly pomocí šroubů, zatížení a namáhání spoje, stanovení sil v jednotlivých šroubech, návrh šroubů. Statická funkce a zatížení, princip výpočtu, vyztužování. 15. ŽELEZOBETONOVÉ RÁMOVÉ KONSTRUKCE; BEDNĚNÍ BETONOVÝCH KON- STRUKCÍ Rozdělení a konstrukční použití rámů, statické působení, vykreslování předpokládaného průběhu ohybových momentů jednoduchých rámů, vyztužování styčníků, provedení a vyztužení kloubu. Funkce bednění a požadavky na jeho konstrukci, dřevěná tradiční bednění (příklady konstrukcí), systémová bednění (stěn, sloupů a stropů), ztracená bednění. 16. ŽELEZOBETONOVÁ SCHODIŠTĚ OBOUSTRANNĚ PODPOROVANÁ SCHODNICO- VÉHO TYPU; ČERSTVÝ BETON Statická funkce a zatížení, princip výpočtu, vyztužování. Dávkování složek do betonu, konzistence čerstvého betonu, vodní součinitel, zkoušky konzistence.

4 17. ŽELEZOBETONOVÁ SCHODIŠTĚ DESKOVÁ; KAMENIVO DO BETONU Statická funkce a zatížení, konstrukční varianty, princip výpočtu, vyztužování. Rozdělení kameniva podle původu a objemové hmotnosti, vlastnosti, zkoušky kameniva. 18. ŽELEZOBETONOVÉ DESKOVÉ STROPNÍ KONSTRUKCE; PŘEDPJATÝ BETON Desky pnuté jedním směrem, desky pnuté v obou směrech princip výpočtu (rozdělení zatížení), charakteristiky, použití v konkrétních případech. Podstata předpjatého betonu, předem a dodatečně předpjatý beton, materiály předpjatého betonu, způsoby předpínání, průběh napětí podle teorie pružnosti u dodatečně předpjatého prvku. 19. BETONÁŽ; DŘEVĚNÝ CELISTVÝ PRVEK NAMÁHANÝ DOSTŘEDNÝM TAHEM Zpracování čerstvého betonu, ošetřování a zvláštní způsoby ošetřování čerstvého betonu, betonáž ve vodě, betonáž za zvláštních podmínek (v horkém létě a zimě). Předpoklady výpočtu dřevěného taženého prutu, podmínka spolehlivosti, postup při návrhu a posouzení, stanovení oslabené plochy. 20. ZATÍŽENÍ STAVEBNÍCH KONSTRUKCÍ; ŽELEZÁŘSKÉ PRÁCE Dle ČSN EN a ČSN EN klasifikace zatížení, charakteristické a návrhové hodnoty zatížení, stanovení zatížení plošného, prutového a bodového a vztahy mezi nimi. Betonářská výztuž, základní rozdělení, vlastnosti výztuže, pracovní diagram, druhy betonářské výztuže (poznávání vzorků), vysvětlení zkratky označení výztuže, příprava výztuže a ukládání. 21. ROZDĚLENÍ MATERIÁLU V ŽELEZOBETONOVÉM OHÝBANÉM PRVKU; OCELO- VÝ CELISTVÝ PRVEK OTEVŘENÉHO NEBO UZAVŘENÉHO PRŮŘEZU NAMÁHA- NÝ DOSTŘEDNÝM TAHEM Rozdělení materiálu podle obrazce ohybových momentů, ukončování výztuže v podporách a mezipodporách, pruh únosnosti prutu, teoretický počátek a konec plného využití prutu. Podmínka spolehlivosti pro ocelový tažený prvek, postup při návrhu a posouzení. 22. OPRAVY BETONOVÝCH KONSTRUKCÍ; ROZBOR STATICKÉ FUNKCE VAZNÍKO- VÉ STŘEŠNÍ KONSTRUKCE Poruchy konstrukcí, diagnostika poruch, způsoby oprav (příklady). Názvy a statická funkce jednotlivých prvků vazníkové střešní konstrukce, namáhání pro zatížení horního pásu bodové (styčníkové) a spojité (plošné), zajištění prostorové tuhosti. 23. ZDĚNÉ KONSTRUKCE NAMÁHANÉ DOSTŘEDNÝM TLAKEM; KONSTRUKČNÍ SPÁRY Předpoklady výpočtu včetně schématu, postup výpočtu (dle ČSN EN 1996), stanovení únosnosti, podmínka spolehlivosti. Účel konstrukčních spár, umístění v konstrukci, úprava konstrukčních spár, vyztužení ozubu. 24. ZDĚNÉ KONSTRUKCE NAMÁHANÉ SOUSTŘEDĚNÝM TLAKEM; MONTOVANÉ ŽELEZOBETONOVÉ KONSTRUKCE Pojem soustředěný tlak, ustanovení dle ČSN EN 1996 pro případ uložení stropnice na zdivu, postup výpočtu. Výhody a nevýhody, zásady návrhu, příklady montovaných konstrukcí systémů stěnových a sloupových.

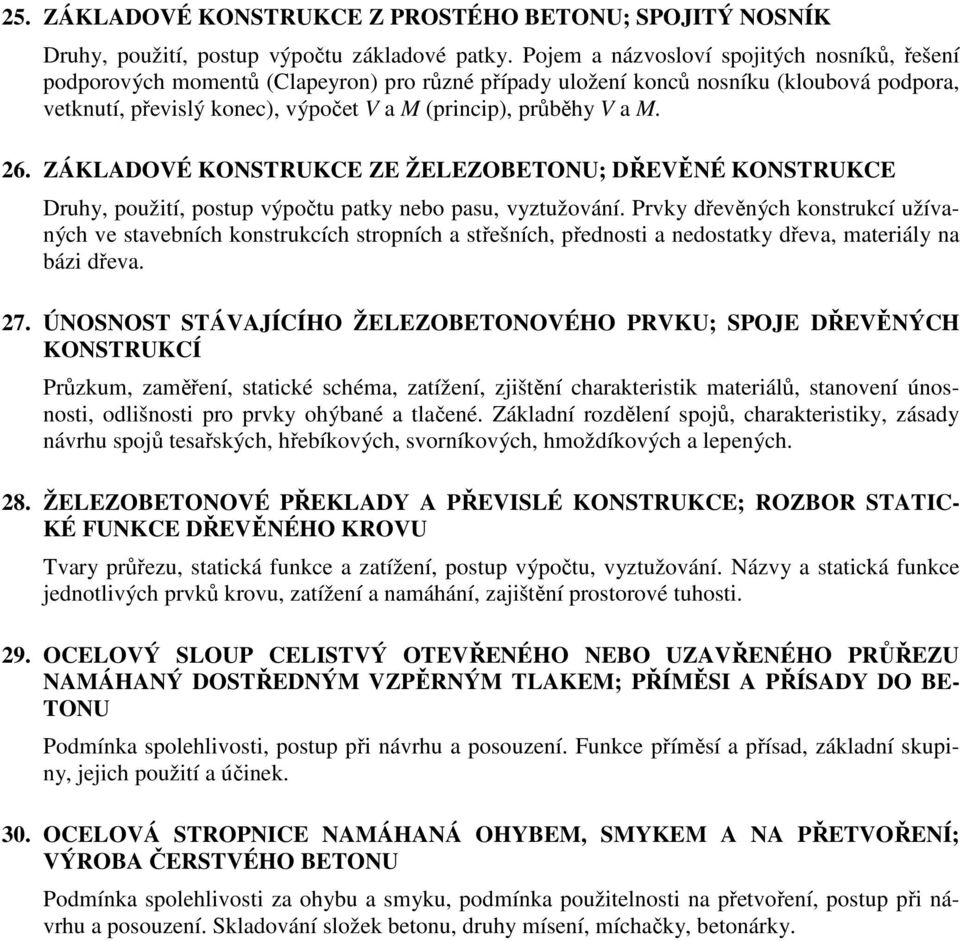

5 25. ZÁKLADOVÉ KONSTRUKCE Z PROSTÉHO BETONU; SPOJITÝ NOSNÍK Druhy, použití, postup výpočtu základové patky. Pojem a názvosloví spojitých nosníků, řešení podporových momentů (Clapeyron) pro různé případy uložení konců nosníku (kloubová podpora, vetknutí, převislý konec), výpočet V a M (princip), průběhy V a M. 26. ZÁKLADOVÉ KONSTRUKCE ZE ŽELEZOBETONU; DŘEVĚNÉ KONSTRUKCE Druhy, použití, postup výpočtu patky nebo pasu, vyztužování. Prvky dřevěných konstrukcí užívaných ve stavebních konstrukcích stropních a střešních, přednosti a nedostatky dřeva, materiály na bázi dřeva. 27. ÚNOSNOST STÁVAJÍCÍHO ŽELEZOBETONOVÉHO PRVKU; SPOJE DŘEVĚNÝCH KONSTRUKCÍ Průzkum, zaměření, statické schéma, zatížení, zjištění charakteristik materiálů, stanovení únosnosti, odlišnosti pro prvky ohýbané a tlačené. Základní rozdělení spojů, charakteristiky, zásady návrhu spojů tesařských, hřebíkových, svorníkových, hmoždíkových a lepených. 28. ŽELEZOBETONOVÉ PŘEKLADY A PŘEVISLÉ KONSTRUKCE; ROZBOR STATIC- KÉ FUNKCE DŘEVĚNÉHO KROVU Tvary průřezu, statická funkce a zatížení, postup výpočtu, vyztužování. Názvy a statická funkce jednotlivých prvků krovu, zatížení a namáhání, zajištění prostorové tuhosti. 29. OCELOVÝ SLOUP CELISTVÝ OTEVŘENÉHO NEBO UZAVŘENÉHO PRŮŘEZU NAMÁHANÝ DOSTŘEDNÝM VZPĚRNÝM TLAKEM; PŘÍMĚSI A PŘÍSADY DO BE- TONU Podmínka spolehlivosti, postup při návrhu a posouzení. Funkce příměsí a přísad, základní skupiny, jejich použití a účinek. 30. OCELOVÁ STROPNICE NAMÁHANÁ OHYBEM, SMYKEM A NA PŘETVOŘENÍ; VÝROBA ČERSTVÉHO BETONU Podmínka spolehlivosti za ohybu a smyku, podmínka použitelnosti na přetvoření, postup při návrhu a posouzení. Skladování složek betonu, druhy mísení, míchačky, betonárky.
