1 GIPS Suchá stavba v praxi Odborné provádění

2

3 Obsah 5 Lafarge Gips 7 Všeobecně 8 Stavební fyzika Požární a tepelná ochrana, ochrana proti hluku 9 Výroba Druhy desek a druhy hran 12 Doprava a skladování 13 Opracování 14 Upevňování desek Připojení Uspořádání spár Dělicí a dilatační spáry Tmelení spár s / bez výztužné pásky 22 Elektroinstalace Suchá stavba koupelny Povrchové úpravy Suchá omítka se sádrokartonovými deskami Suchá omítka s kombinovanými deskami Předsazené stěny Stěnové systémy (dřevěné a kovové) Všeobecné pokyny Příčky s kovovou spodní konstrukcí Jednoduchá spodní konstrukce 40 Příčky s kovovou spodní konstrukcí Dvojitá spodní konstrukce 41 Příčky s kovovou spodní konstrukcí Instalační příčky 42 Příčky s kovovou spodní konstrukcí Konstrukce s příčníky a stojkami 43 Příčky s dřevěnou spodní konstrukcí Jednoduchá spodní konstrukce 43 Příčky s dřevěnou spodní konstrukcí Dvojitá spodní konstrukce 3

4 44 45 Připojení a detaily pro stěnové systémy 46 Přehled stěnových systémů 47 Šachtové stěny se spodní konstrukcí Šachtové stěny bez spodní konstrukce 50 Přehled šachtových stěn 51 Systémy stropních podhledů Všeobecné pokyny Samostatné zavěšené podhledy Přehled systémů stropních podhledů Střešní systémy Detaily podhledů a střech 62 Systémy stropních podhledů a střech Vzdálenosti upevnění 63 Obklady ocelových sloupů Obklady ocelových nosníků Systém suché podlahy Technické údaje Systém suché podlahy Pokládka Systém suché podlahy Povrchová úprava Upevnění břemen Spotřeba materiálu 4 Změny vyhrazeny. Případné tiskové chyby nejsou vyloučeny.

5 Lafarge Gips Lafarge Gips, dceřiná společnost Lafarge, předního celosvětového výrobce stavebních materiálů, disponuje moderním technickým vývojovým střediskem a mezinárodním know-how. Kvalita výroby, dodavatelská spolehlivost a rozsáhlé služby tvoří základ spokojenosti zákazníků i úspěchu a konkurenceschopnosti moderního podniku. Předpokladem jsou účinné a hospodárné Systémy managementu kvality (QMS), který splňuje požadavky normy DIN EN ISO 9001 a managementu životního prostředí (UMS) dle DIN EN ISO Sádrokartonové desky Lafarge samozřejmě splňují požadavky platných norem ČSN EN 520 a DIN Všechny sádrokartonové desky jsou klasifikovány ve třídě reakce na oheň A2-s1, d0 podle ČSN EN Suché stavební materiály Lafarge Gips mají všestranné použití. Ať se jedná o bytové nebo nebytové stavby, novostavby, přestavby, sanace či rekonstrukce objektů, všude lze tyto výrobky využít. Naše Suchá stavba v praxi vám má posloužit jako odborná podpora a příručka pro celou oblast suché výstavby. Tematický rozsah zahrnuje průřez běžnými konstrukcemi stěn, stropních podhledů, střešních systémů, obkladů nosníků a sloupů a suchých podlah. Popsaná pracovní pravidla odpovídají nejnovějšímu stavu v oblasti suché stavby. Druhy desek dle ČSN EN 520 / ČSN EN a dle DIN Pro sádrokartonové desky, které byly doposud označovány dle DIN , platí od května 2005 norma ČSN EN 520. Touto převzatou evropskou normou se mění také označení sádrokartonových desek. Označení dle DIN a národní požadavky pro Německo jsou upraveny zbytkovou normou DIN : Sádrové desky druhy a požadavky, která je v Německu i nadále platná. 5

6 Název výrobku Lafarge Zkrácené označení dle ČSN EN 520 1) DIN LaGyp A GKB H2 GKBI LaFlamm DF GKF DFH2 GKFI LaFire DF GKF LaMassiv DF GKF DFH2 GKFI LaSound D GKB DF GKF DFH2 GKFI LaCompact A GKB DF GKF DFH2 GKFI LaShop A GKB H2 GKBI DF GKF DFH2 GKFI LaDeko A GKB DF GKF LaCoustic 2) D GKB LaCurve D ABZ Z LaPlura Classic DEFH1IR GKFI LaPlura Ausbauplatte DFH1IR GKFI LaPlura Bodenplatte DFH1IR GKFI LaPlura Bodenelement 2) 1) Zkrácené označení dle ČSN EN 520 podle druhů desek: Druh A Sádrokartonová deska standardní Druh D Sádrokartonová deska s kontrolovanou objemovou hmotností Druh F Sádrokartonová deska se zvýšenou pevností jádra při zvýšených teplotách Druh H Sádrokartonová deska se sníženou absorpcí vody (H1, H2 a H3) Druh I Sádrokartonová deska se zvýšenou tvrdostí povrchu Druh P Sádrokartonová deska pro nanášení omítek Druh R Sádrokartonová deska se zvýšenou pevností Druh E Sádrokartonová plášťová deska pro vnější stěny 2) Sádrokartonová deska upravená podle ČSN EN

7 Všeobecně Stabilní a odolné Desky Lafarge Gips odpovídají normě ČSN EN 520 popř. DIN Sestávají ze sádrového jádra, jehož plochy a podélné hrany jsou opláštěny pevně držícím speciálním kartonem. Ten dodává deskám pevnost a stabilitu. Lehké zpracování Desky Lafarge Gips jsou snadno opracovatelné. Stačí k tomu jen standardní nástroje. Montáž je bezproblémová. Kvalitní a ověřené systémy pro tmelení zaručují hladké povrchy stěn a stropů. nůž pilka na sádrokarton struhák Tapetování, natírání a obkládání Desky Lafarge Gips jsou trvale tvarově stabilní a tvoří ideální podklady pro nátěry, tapety, obklady a další úpravy. hladítko Upozornění Při zpracování je třeba dbát i dalších platných norem (např. DIN Sádrokartonové desky ve výstavbě Základní pravidla pro zpracování). Pro požární ochranu platí normy ČSN řady 7308 a podmínky požárně klasifikačních osvědčení požární odolnosti jednotlivých systémů. špachtle 15 cm hranový hoblík elektrický šroubovák 7

8 Stavební fyzika Pro zvláštní požadavky, např. požární ochranu nebo odolnost proti vlhkosti, jsou k dispozici speciální protipožární sádrokartonové desky Lafarge, nebo impregnované sádrokartonové desky Lafarge. Při použití odpovídajících spodních konstrukcí a izolace je možno realizovat konstrukce s požární odolností 15 až 120 minut (EI), konstrukce tepelně izolační a zvukově izolační. Požární ochrana Všechny stavební a protipožární desky Lafarge jsou klasifikovány ve třídě reakce na oheň A2-s1, d0 podle ČSN EN Tepelná ochrana Sádrokartonové desky Lafarge mají dobré tepelně izolační vlastnosti a ve spojení s tepelnou izolací mohou být realizovány konstrukce s nejvyššími tepelně izolačními parametry. Ochrana proti hluku Systémy suché stavby Lafarge vykazují vynikající zvukově izolační vlastnosti. Pro nejvyšší požadavky je k dispozici akustická deska LaSound. Nabízí spojení minimální tloušťky stěny s velmi vysokou zvukovou izolací. 8

9 LAFARGE GIPS Výroba Sádrovec REA sádra Míchačka Výrobní pás Nůž Obracení Mletí a vypalování Sušička Výstupní kontrola jakosti Sádrokartonové desky Lafarge jsou vyráběny moderními metodami na nekonečných pásech. Kontrolní přístroje řízené počítačem a permanentní dozor nad výrobkem (vlastní a cizí dozor) zaručují konstantní vysokou jakost výrobku. Surová sádra je dodávána do výrobny lodí nebo dráhou. Při běhu mlecího a vypalovacího zařízení je sádra rozmělňována a odvodňována. Krystalická voda obsažená v sádře se redukuje na 1/4 výchozího množství. Sádra a přísady jsou v míchačce s nuceným oběhem rozmíchány do pastovité hmoty a naneseny na zadní stranu viditelného kartonu, zakryty kartonem zadní strany a kalibrovány na správnou tloušťku desky. Na konci cesty pásu jsou desky děleny dvěma rotujícími noži na požadovanou délku, návazně na to obráceny a zavedeny do sušicí pece. Předtím, než jsou roztříděné balíky desek dopravovány do skladu, provádí se na ukládacím zařízení závěrečná kontrola jakosti. Ve speciálních nákladních automobilech nebo po železnici opouštějí sádrokartonové desky Lafarge nepřetržitě výrobnu. 9

10 Druhy desek LaGyp (A/GKB) Sádrokartonová stavební deska k montáži stěnových a stropních systémů. LaFlamm (DF/GKF) Sádrokartonová protipožární deska se sádrovým jádrem vyztuženým vlákny. Pro stejné oblasti použití jako stavební desky, s dodatečnými požadavky na požární ochranu. LaGyp impregnované (AH2/GKBI) Sádrokartonová stavební deska (s impregnovaným jádrem desky) se zpomalenou a zmenšenou nasákavostí. Pro bytové koupelny a podobně využívané prostory. LaFlamm impregnované (DFH2/GKFI) Sádrokartonová protipožární deska (s impregnovaným jádrem desky), se sádrovým jádrem vyztuženým vlákny. Vybavena zpomalenou nasákavostí je používána rovněž v bytových koupelnách s dodatečnými požadavky na požární ochranu. LaMassiv impregnovaná (DFH2/GKFI) Sádrokartonová protipožární deska s mnoha možnostmi užití jako stavební deska, protipožární deska a deska pro vlhký prostor pro stěnové a stropní systémy i pro obložení masívního charakteru. LaPlura Classic a Ausbau (DEFH1IR/GKFI) Protipožární deska vyztužená vlákny, s impregnovaným jádrem dosahuje výrazně vyšší povrchové tvrdosti než obvyklé sádrokartonové desky. Z toho důvodu má vysokou odolnost proti nárazu. Dřevěná vlákna poskytují tvarovou stálost a sádra garantuje příjemné vnitřní prostředí. LaPlura podlahová deska a podlahový element (DFH1IR/GKFI) Protipožární deska LaPlura vyztužená vlákny, s impregnovaným jádrem je ideální pro rychlou a jednoduchou stavbu trvanlivých suchých podlah. Sádrokartonové desky dle ČSN EN 520 a DIN Sádrokartonové desky Zkrácené označení dle ČSN EN 520 DIN Stavební desky Typ A GKB Protipožární desky Typ DF GKF Stavební impregnované desky Typ H2 GKBi Protipožární impregnované desky Typ DFH2 GKFi 10

11 Druhy hran Sádrokartonové desky Lafarge mají různé podélné, kartonem opláštěné, hrany, které odpovídají způsobu použití. HRAK polozaoblená zploštělá hrana VK plná hrana Podélná hrana na podlahové desce LaPlura. RK kulatá hrana Je vhodná k zatmelení bez výztužných pásek. Spárový tmel Planfix fresh. AK zploštělá hrana Především pro oblast DIY. Zatmelení spárovým tmelem Planfix fresh bez výztužné pásky. Zatmelení musí být provedeno s výztužnou páskou. Spárový tmel Planfix B fresh. HRK polozaoblená hrana SK řezaná hrana Příčné hrany, odříznuté s ostrými okraji. SKF zkosená hrana Užívá se převážně pro oblast DIY. Zatmelení spárovým tmelem Planfix fresh bez výztužné pásky. Příčné hrany u 2 m dlouhých HRAK desek jsou zkosené (s výjimkou desek GKB 9,5 mm). 11

12 Doprava a skladování Suchá stavba se systémem Lafarge Gips Aby bylo dosaženo vysoké jakosti při výstavbě se sádrokartonovými deskami Lafarge, je třeba respektovat následující pokyny: Sádrokartonové desky Lafarge se nosí na stojato, nebo by měly být přepravovány dopravními prostředky vhodnými pro desky. Aby se zabránilo eventuálním škodám (zdeformování nebo zlomení), musí být sádrokartonové desky Lafarge skladovány na rovném podkladu (paleta) nebo na dřevěných hranolech ve vzdálenosti maximálně 35 cm. Při skladování desek je nutno dbát únosnosti podkladu. 50 protipožárních desek Lafarge formátu 2500 mm krát 1250 mm, o tloušťce 12,5 mm zatíží nosný strop asi 5,25 kn/m 2 (525 kp/m 2 ). Desky a příslušenství je nutno chránit před vlhkostí a povětrnostními vlivy. Zvlhlé desky se musí před montáží úplně vysušit na rov ném podkladu. Sádrové produkty desky, lepící sádra a spárové tmely je třeba skladovat zásadně v suchu uvnitř budov (dodržovat doby skladování). 12

13 Opracování Řezání Desky Lafarge Gips je možno lehce řezat nožem na sádrokarton nebo čepelovým nožem. Desky by měly ležet plošně na rovném podkladu, na hranici desek nebo na přířezovém stole. Naříznout karton pohledové strany (použít pravítko), desku zlomit v sádrovém jádru a oddělit karton zadní strany. Velmi přesných řezů je možno dosáhnout pilkou s jemnými zuby. Úprava hran Řezané hrany upravit hranovým hoblíkem Lafarge nebo nožem v úhlu asi 30 a to asi do 2/3 tloušťky desky. Karton viditelné strany začistit v oblasti řezu struhákem nebo brusným papírem. Prostupy v deskách Instalační drážky, otvory a prostupy odměřit, vyznačit a vyříznout děrovací pilou nebo prořezkou. Průměr otvoru by měl být asi o 10 mm větší, než je průměr trubky. Trubka a vedení nesmí mít žádný kontakt s opláštěním. 13

14 Upevňování desek příčné upevnění Desky Lafarge Gips mohou být upevňovány na spodní konstrukce ze dřeva, popř. kovu, nebo mohou být nalepovány pomocí lepící sádry LaBatz na svislé stavební konstrukce (podklad musí být nosný). Na šikmých nebo vodorovných stavebních konstrukcích stropech a střechách není lepení dovoleno. podélné upevnění Rozteče upevňovacích prostředků Upevňovací Max. rozteče na prostředek kovových profilech nebo na dřevěných konstrukcích stěna 1) strop 1) šrouby hřebíky 2) svorky ) Při vícevrstvých opláštěních mohou být rozteče upevňovacích prostředků spodních vrstev až 3x zvětšeny. 2) Při požadavcích na požární odolnost jsou rozteče 120 mm. Hloubky zapuštění upevňovacích prostředků do dřevěných konstrukcí Upevňovací Min. prostředek hl. zap. s Rychlostav. šrouby 5 d N Svorky 15 d N Hřebíky s hladkým dříkem 12 d N Hřebíky s rýhovaným dříkem 8 d N Hřebíky a svorky musí být při použití ve stropech a střechách opatřeny pryskyřičným povrchem. Na stycích a hranách je nutno upevňovací prostředky odsadit o 5 10 mm a dodržet následující odstupy od okraje: hrany s kartonem 10 mm, hrany bez kartonu 15 mm. Šrouby, svorky nebo hřebíky zapustit kolmo k rovině desky tak hluboko, aby bylo možné bezvadné zatmelení. Nesmějí vzniknout žádné deformace a nesmí se protrhnout karton. Délka upevňovacích prostředků je závislá na dané tloušťce desky, popř. opláštění, a na nutné hloubce zapuštění (s). Rychlostavební šrouby musí být zapuštěny do kovových profilů v délce 10 mm. Připojovací dřevěné a kovové profily je nutno upevnit v roztečích 1000 mm; postranní připojení musí být upevněno min. ve 3 bodech. d N 14 = jmenovitý průměr u šroubů, hřebíků a svorek

15 Připojení Všeobecné pokyny Připojení příček na všechny navazující stavební konstrukce musí být těsné. Připojovací těsnění příček musí v každém místě v plné šířce vyrovnávat nerovnosti podkladu. Připojení musí být zatmeleno spárovým tmelem. Pokud nejsou požadavky na požární odolnost, může být připojovací spára horní vrstvy opláštění vyplněna pružným tmelem. Vytvoření kontrolované, rovnoměrné trhlinky zajistíme nalepením dělící pásky před tmelením, případně tmelíme s výztužnou páskou (na tupo přisazenou k navazující stavební konstrukci). Kluzná připojení Kluzná stěnová a stropní připojení se užívají tehdy, pokud předpokládaný průhyb navazujících stavebních konstrukcí je 10 mm. V tomto případě jsou profily UW podloženy sádrovými pruhy (sádrovými příčníky) v příslušné tloušťce a šířce. Upevňovací prostředky opláštění nesmějí zabraňovat volnému pohybu spodní konstrukce (nešroubovat do UW profilu). Příklad připojení na stěnu Planfix fresh Separační páska CW profil Sádrokartonová deska Lafarge L11 WA MW01 Připojení k masivní stěně UW profil Rychlostavební šroub TN Natloukací hmoždinka Připojovací těsnění L11 WA PS01 Svislé spáry desek; přesazení spár na protilehlých stranách Rychlostavební šroub TN CW profil Sádrokartonová deska Lafarge CW profil 15

16 Příklady připojení ke stropu L12 DA MD04 Kluzné připojení; překrytí a odsazení profilů 20 mm Separační páska Planfix fresh Natloukací hmoždinka Připojovací těsnění Rychlostavební šroub TN Sádrokartonová deska Lafarge UW profil CW profil L11 DA MD01 Pevné připojení k masivnímu stropu CW profil Sádrokartonová deska Lafarge Rychlostavební šroub TN UW profil Planfix fresh Připojovací těsnění Natloukací hmoždinka L11 BA MD01 Připojení k masivnímu stropu; plovoucí podlaha je přerušena příčkou Požární odolnost kluzného napojení se sádrovými příčníky 16 Šířka Požární mm odolnost 50 EI 30 až EI EI 120

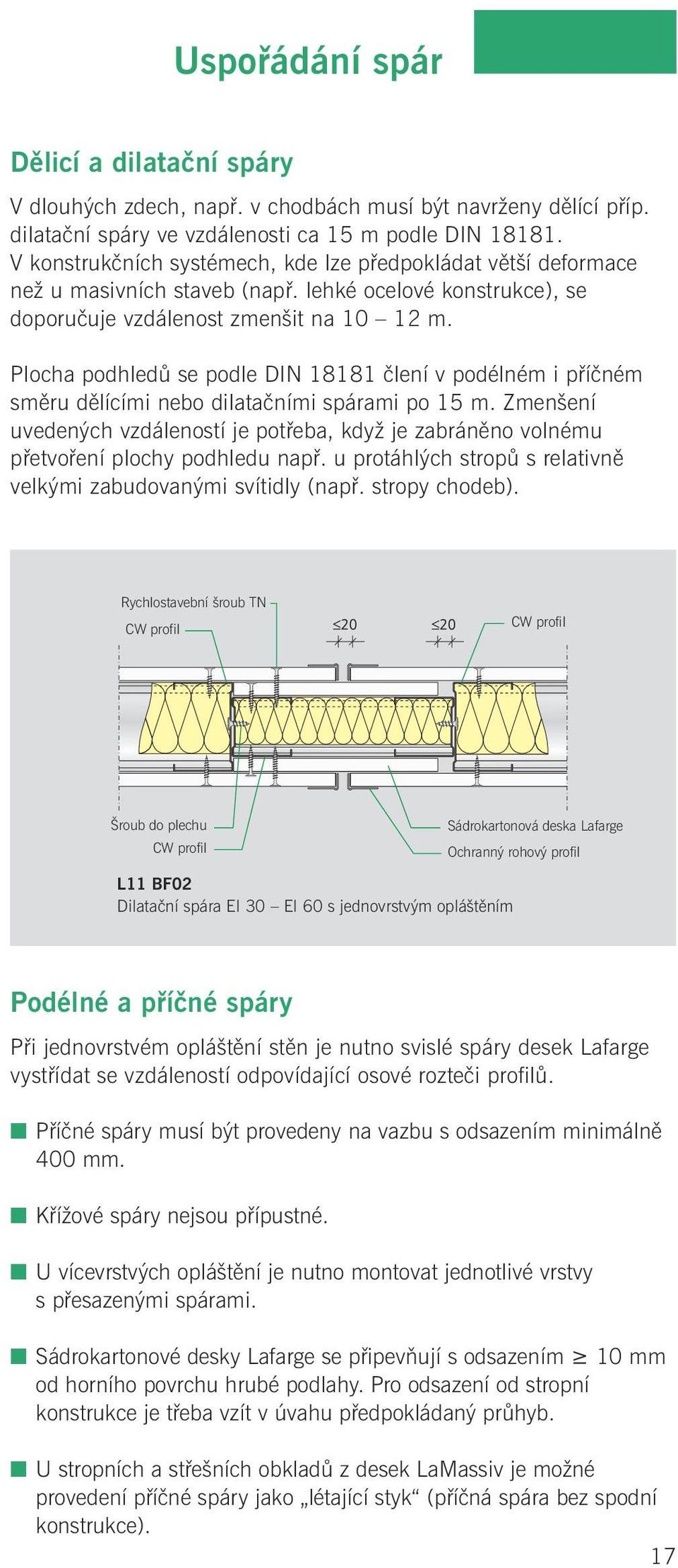

17 Uspořádání spár Dělicí a dilatační spáry V dlouhých zdech, např. v chodbách musí být navrženy dělící příp. dilatační spáry ve vzdálenosti ca 15 m podle DIN V konstrukčních systémech, kde lze předpokládat větší deformace než u masivních staveb (např. lehké ocelové konstrukce), se doporučuje vzdálenost zmenšit na m. Plocha podhledů se podle DIN člení v podélném i příčném směru dělícími nebo dilatačními spárami po 15 m. Zmenšení uvedených vzdáleností je potřeba, když je zabráněno volnému přetvoření plochy podhledu např. u protáhlých stropů s relativně velkými zabudovanými svítidly (např. stropy chodeb). Rychlostavební šroub TN CW profil CW profil Šroub do plechu CW profil L11 BF02 Dilatační spára EI 30 EI 60 s jednovrstvým opláštěním Sádrokartonová deska Lafarge Ochranný rohový profil Podélné a příčné spáry Při jednovrstvém opláštění stěn je nutno svislé spáry desek Lafarge vystřídat se vzdáleností odpovídající osové rozteči profilů. Příčné spáry musí být provedeny na vazbu s odsazením minimálně 400 mm. Křížové spáry nejsou přípustné. U vícevrstvých opláštění je nutno montovat jednotlivé vrstvy s přesazenými spárami. Sádrokartonové desky Lafarge se připevňují s odsazením 10 mm od horního povrchu hrubé podlahy. Pro odsazení od stropní konstrukce je třeba vzít v úvahu předpokládaný průhyb. U stropních a střešních obkladů z desek LaMassiv je možné provedení příčné spáry jako létající styk (příčná spára bez spodní konstrukce). 17

18 U jednovrstvých opláštění stěn musí být příčná spára podložena ocelovým profilem a zatmelena s výztužnou páskou. 18

19 Tmelení spár Tip pro tmelení Spárový tmel by měl být v prvním kroku nanášen kolmo ke spáře, aby se zaručilo úplné vyplnění spáry. Stažení se provádí pokud možno jedním tahem, aby se zabránilo nežádoucímu nanesení tmelových hřebenů. Tmelení spáry Všeobecně musí být spáry desek zatmeleny. Zploštělé podélné hrany a zkosené příčné hrany desek je třeba vyplnit tmelem. Stejně tak musí být zatmeleny hlavy šroubů. Příčné hrany desek je třeba zkosit a před tmelením navlhčit štětcem nebo houbou. Zásadní podmínkou je odstranění prachu ze spár. Při vícevrstvých opláštěních je nutno vyplnit spárovacím tmelem též spodní vrstvy. 1. krok zatmelování zkosená hrana výztužná páska 2. krok zatmelování Finiš tmel dle potřeby Tmelení: příčná spára s výztužnou páskou 19

20 Jestliže je použita výztužná páska, vkládá se pouze do horní vrstvy opláštění. Tmelení se provádí tmelem Planfix fresh bez výztužné pásky nebo tmelem Planfix B fresh s výztužnou páskou. Největší bezpečnost proti vzniku trhlin zajistí papírová výztužná páska, kterou je nutno před použitím navlhčit. U jednovrstvých opláštění se spáry tmelí s výztužnou páskou. Při vícevrstvém opláštění může být horní vrstva tmelena bez výztužné pásky. V případě konstrukcí s požární odolností je třeba vždy použít skelnou výztužnou pásku. Důležité pokyny Práce na omítkách a mazaninách vedou k velkému zvýšení relativní vlhkosti vzduchu. Zatmelení spár je nutno provádět teprve po skončení těchto prací. (Vlhkost 80 %) V zimě je nutno se vyvarovat náhlého zvýšení teploty místnosti při vytápění, protože to může způsobit vznik trhlin od délkových změn. HRAK 1. krok tmelení AK Výztužná páska 2. krok tmelení Finiš tmel dle potřeby Tmelení bez výztužné pásky Tmelení s výztužnou páskou 20

21 Tmelení spár Planfix fresh Oblasti použití Tmelení spár sádrokartonových desek Lafarge Gips: Hrana HRAK případně RK s Planfix fresh Hrana HRAK případně AK s Planfix B fresh Tmelení příčných spár sádrokartonových desek Lafarge Gips, zkosené hrany (SKF) Tmelení v místě hlav šroubů na sádrokartonových deskách Lafarge Gips. Vyspravení poškozených míst na sádrokartonových deskách Lafarge Gips. Přednosti Planfix fresh Spárový tmel a finiš tmel v jednom Pro kvalitu povrchu Q1 až Q4 Optimální dlouhá doba zpracování Zvláště jemnozrnný, možno roztáhnout do nuly Velmi vydatný Snadné míchání, roztahování, dobrá brousitelnost Svěží vůně citronu Přednosti Planfix B fresh Spárový tmel a finiš tmel v jednom Pro kvalitu povrchu Q1 až Q4 Optimální dlouhá doba zpracování Zvláště jemnozrnný, možno roztáhnout do nuly Velmi vydatný Snadné míchání, roztahování, dobrá brousitelnost Vkládání výztužné pásky je zohledněno v čase zpracování, tento je delší než v případě Planfix fresh Svěží vůně citronu 21

22 Elektroinstalace Při návrhu a provádění elektroinstalací v sádrokartonových konstrukcích je nutno respektovat platné právní předpisy a příslušná ustanovení českých technických norem. Pro konstrukce s deklarovanou požární odolností je třeba dodržet podmínky stanovené v PKO pro jednotlivé systémy. Kabely, vypínače, krabice Vedení jsou kladena v dutém prostoru konstrukce montovaných stěn a stropů. Elektroinstalační krabice mohou být vkládány i do příček a předsazených stěn s požární odolností, nesmí být však umístěny přímo proti sobě. Izolace z minerálních vláken, vložená v dutině konstrukce, může být stlačena až na tloušťku 30 mm. Při provedení s jinými izolacemi příp. bez izolace musí být krabice osazena do sádrového lože ze spárového tmelu v tloušťce odpovídající tloušťce opláštění. Prostupy elektroinstalací Montovanými stěnami a stropy smějí být vedena jednotlivá elektrická vedení. Zbytek otvoru je nutno úplně uzavřít spárovým tmelem. Svazky elektrických vedení mohou být stěnami a stropy vedeny jen v případě použití zvláštních opatření, např. požárních ucpávek a požárních tmelů. Takové řešení musí mít stanovenou požární odolnost doloženou předepsaným způsobem. Instalační materiál Jako instalační materiál je nutno používat u montovaných stěn a obkladů stropů, popř. stropních podhledů speciální krabice do dutých stěn a kabely, které nevyžadují žádnou další mechanickou ochranu. Je třeba používat nerezavějící upevňovací materiál. 22

23 Suchá stavba koupelny Pro bytové koupelny a podobně využívané prostory vyvinul Lafarge Gips impregnované stavební desky (GKBI) a protipožární desky (GKFI). K dispozici jsou též 20 a 25 mm tlusté desky LaMassiv, které je možno používat jako masívní protipožární desky a jako desky pro vlhké prostory. Opatření k utěsnění hydroizolací proti vodě Montované stěny Lafarge Gips je nutno v oblasti van a sprch utěsnit až do výšky 2000 mm nad podlahou vany a s dostatečným odstupem po stranách vany a sprchy proti stříkající vodě. V místech přívodu vody se provede utěsnění do vzdálenosti 200 mm. Ve sprchových koutech musí být utěsněno okolí sprchové hlavice do vzdálenosti 200 mm. Proti prosakující vlhkosti je nutno utěsnit celou oblast soklu montovaných a instalačních stěn 150 mm nad úrovní podlahy. Upevnění sanitárních objektů Pro upevnění sanitárních objektů jsou k dispozici nosiče, které jsou upevněny na nosném stropu (nestavět na plovoucí podlahu). Lehká umyvadla, dřezy a armatury je možno bez problémů upevnit na speciálních příčnících. Všechna potrubní vedení a upevnění je nutno oddělit od spodní konstrukce proužky gumy nebo plsti, aby se zabránilo přenášení hluku. K zamezení orosení, je nutno izolovat všechny trubky se studenou vodou. 23

24 Zvláštní opatření Jestliže jsou instalační stěny nebo předsazené stěny navrženy ve vysokých prostorech, nebo jsou na nich umístěny obzvláště těžké předměty, může být nutné použití profilů UA (2,0 mm) místo profilů CW (0,6 mm). U stěn s jednoduchou spodní konstrukcí, které budou obloženy obkladačkami, by mělo být opláštění dvouvrstvé (2 x 12,5 mm) a vzdálenost profilů 625 mm. Při jednovrstvém 18 mm tlustém opláštění je třeba redukovat vzdálenost profilů na 500 mm. Při dvouvrstvém opláštění je nutno pro obě vrstvy užít desky Lafarge GKBI nebo GKFI. Prostupy instalace Otvory pro potrubí a armatury v opláštění je nutno vyříznout o 10 mm větší než průměr procházejících vedení nebo trubek. Řezné hrany na otvorech v opláštění je nutno opatřit hloubkovou penetrací. Tak se docílí lepšího přilnutí trvale pružných spárových materiálů. Napojení na podlahu V oblasti podlahy končí desky Lafarge asi 10 mm nad hrubou podlahou. Při provádění potěrů a mazanin je nutno dbát na to, aby se žádná vlhkost nedostala do stěnové konstrukce nebo za předsazenou stěnu. Při obkládání obkládačkami je nutno použít speciální lepidla, která potlačují nasákavost. Spáru mezi podlahou a stěnou je nutno utěsnit trvale elastickým fungicidním spárovým materiálem. 24

25 Povrchové úpravy Podklad Podklad včetně spár musí splňovat požadavky na rovinnost povrchových ploch (DIN ). Kromě toho musí být suchý, únosný a nesmí na něm být prach, špína a trhliny. Odstříknutou maltu a zbytky tmelu je třeba odstranit. Při broušení zatmelených míst je nutno dávat pozor na poškození povrchu kartonu. Speciální tapety (japonské, hedvábné, vinylové, kovové) nebo lesklé nátěry kladou zvláštní požadavky na rovinnost podkladu. Totéž platí pro místnosti s nepřímým nebo rozptýleným osvětlením. V takových případech je nutno provést celoplošné přetmelení nebo kompletní přestěrkování povrchu finiš tmelem. Musí být bezvýhradně dodrženy pokyny k provádění stupně jakosti Q3 případně Q4. Základní nátěr / penetrace Před další povrchovou úpravou nátěrem nebo tapetou musí být sádrokartonové desky Lafarge a zatmelené plochy opatřeny vhodnou penetrací, aby se vyrovnala rozdílná nasákavost kartonu a tmelu a podklad se zpevnil. Je možno použít penetrační hmoty ředitelné vodou nebo ředidlem. Namíchaná penetrace proniká do podkladu a vyrovnává nasákavost před nanesením další povrchové úpravy. Základový nátěr přebírá na nesavém podkladu funkci spojovací vrstvy. Proniká jen omezeně do povrchové vrstvy podkladu a nenahrazuje potřebnou penetraci. Penetrační nátěr proniká díky svému složení podstatně hlouběji do vnitřní hmoty podkladu než základový nátěr, který vytváří film na povrchu. Uzavírací nátěr V případě nahodilého zabarvení povrchu sádrokartonových desek, např. zežloutnutí v důsledku světla nebo skvrny od vody, je třeba provést dodatečný uzavírací nátěr (Návod BFS č ). 25

26 Nátěr bez penetrace Pokud je na sádrokartonovou desku přímo nanesena vrstva vnitřní disperzní barvy, dochází k následujícím problémům: Část pojiva se z povrchu vsákne. Důsledkem je nestejnoměrnost barvy, vznik stínování, případně snížení kryvosti barvy. První vrstva barvy ztrácí svoji pevnost. Po opakovaných nátěrech se mohou v nátěru vyskytnout praskliny. Falešná penetrace Pokud je nanesena vrstva směsi penetrace a barvy, dochází k následujícím problémům: Směs nepronikne dostatečně hluboko, protože obsahuje větší částice barvy. Větší část pojiva se z povrchu vsákne. Důsledkem je nestejnoměrnost barvy, vznik stínování, případně snížení kryvosti barvy. Barevná vrstva chudá na pojivo vykazuje malou pevnost, v průběhu času se mohou v nátěru vyskytnout praskliny. Barvy Vhodné jsou všechny běžné typy barev, např. disperzní. Nátěry na minerální bázi (vápenné barvy, barvy na bázi vodního skla a silikátové barvy) nejsou vhodné. Někteří výrobci nabízejí disperzní silikátové barvy pro sádrokarton. Před použitím je třeba ověřit u výrobce jejich vlastnosti a vhodnost a držet se návodu pro zpracování. Barvu je možno nanášet štětcem, válečkem nebo stříkáním po provedení penetrace. Při stříkání penetrace je třeba dbát na nanesení potřebného množství. Vlákna kartonu, která nejsou penetrací fixována, je třeba před nanášením barvy odstranit. Vystupující volná vlákna kartonu jsou častou příčinou vzniku puchýřků, případně stínování v nátěru. 26

27 Povrchové úpravy Laky Pro lakování se doporučuje dvojvrstvé opláštění. Je třeba bezpodmínečně dbát pokynů týkajících se zvláštního stěrkování (stupeň kvality 4) a požadovaná opatření brát do úvahy již při projektování a výběrovém řízení. Tapety a lepidla Pro tapetovací práce je třeba používat výhradně lepidla na bázi čisté methylcelulózy. Před tapetováním se doporučuje nátěr speciální penetrací usnadňující následnou výměnu tapet. Tento nátěr ulehčuje odlepení tapet při pozdějších renovačních pracích. Pokud je při tapetování požadováno lepení na sraz, je třeba dbát na to, aby povrch sádrokartonových desek Lafarge nebyl poškozen. Omítky Sádrokartonové desky Lafarge mohou být opatřeny válečkovými nebo hlazenými omítkami s umělohmotnými pojivy. K tomuto účelu je třeba používat penetrace, popř. přilnavých nátěrů podle pokynů výrobce. Aby se zabránilo prosvítání kartonu nebo spár, měly by být tyto penetrační, popř. přilnavé nátěry provedeny v barvě omítky. Toto platí zejména při použití hlazených omítek. Návody Návod č. 12 část 2 vydaný sdružením Bundesausschuss Farbe und Sachwertschutz Povrchové úpravy sádrokartonových desek Požadavky na podklady ze sádrokartonových desek Kontrola podkladu Příprava podkladu Provedení 27

28 Suchá omítka Se sádrokartonovými deskami Suchá omítka Lafarge Gips umožňuje rychlé a čisté obkládání nerovných stěn s nízkými náklady. Povrch stěny je po vyschnutí lepící sádry a vyspárování rovný a svislý. Suchá omítka dle DIN sestává z 9,5 nebo 12,5 mm tlustých desek LaGyp, šířky 1250 mm, které jsou lepeny pomocí terčů z lepící sádry LaBatz 60. Elektrické instalace mohou být vedeny na povrchu zdi. Drážky a výklenky ve zdech rovněž nevadí. Povrch suché omítky poskytuje ideální podklad pro další povrchové úpravy. Z technologických důvodů se doporučuje provádět suché omítky před montáží obkladů stropů a střech. Požadavky na podklad Jako suchá omítka mohou být stavební desky LaGyp osazovány pomocí lepící sádry nebo minerálními lepicími maltami přímo na svislé stavební části s nerovnostmi 20 mm. Podklad musí být nosný, nepodléhající smrštění, nepromrzající a izolovaný proti vzlínající vlhkosti a přívalovým dešťům. Silně savé podklady je nutno navlhčit nebo opatřit vhodnou penetrací. Hladké nesavé betonové plochy je nutno předem opatřit spojovacím nátěrem. Vápenné omítky nejsou jako podklad vhodné. Čerstvý, ještě vlhký beton musí před osazením vyschnout. 28

29 Suchá omítka Montáž desek 1 /3 1 /3 1 / mm Sádrokartonové desky 9,5 mm Sádrokartonové desky 12,5 mm Průměr terčů je asi 10 cm. Lepící sádra může být nanášena také přímo na stěnu. Desky se urovnají a pomocí vymezovacích podložek (např. pruhy ze zbytků sádrokartonu) se podepřou na podlaze. Montáž Před osazením musí být uzavřeny všechny podomítkové instalace. Elektroinstalační krabice by měly být vsazeny do stěny s přesahem asi 20 mm. Sádrokartonové desky Lafarge je nutno položit na rovný podklad zadní stranou nahoru (na zadní straně je uvedeno značení desek). Desky se zkrátí na délku o 15 mm kratší než je výška místnosti. Vyměří a vyříznou se požadované otvory. Pastovitě namíchaná lepící sádra Lafarge LaBatz 60 je nanesena na okraji desky v pruzích a uprostřed desky ve formě terčů. Odstupy mezi terči činí mm. Při tuhých obkladech (např. obkládačky), činí odstupy terčů 250 mm. Takto připravené desky osadit na stěnu a přitlačit při dodržení předepsaných montážních mezer - 10 mm od podlahy, 5 mm od stropu. Vodováhou a zednickým pravítkem vyrovnat. K udržení odstupu od podlahy jsou desky podkládány dřevěnými klíny nebo pruhy sádrokartonových desek, které je nutno po vyschnutí odstranit. Pokyny: Na komínech, okenních a dveřních ostěních, za umyvadly a v oblastech, kde jsou připevněny těžké předměty, je nutno provést lepení celoplošně. Předměty s hmotností 15 kg je nutno upevnit k nosnému podkladu. Na stropy a jiné vodorovné stavební konstrukce se nesmějí suché omítky používat. Tmelení spár je možno provádět až po vyschnutí lepidla, aby se zabránilo vzniku trhlin. Tmelení spár viz str

30 Suchá omítka S kombinovanými deskami Ke zlepšení tepelné izolace vnějších masívních stěn lze použít kombinované desky Lafarge. Desky jsou na zadní straně z výroby kašírované polystyrenem nebo deskami z minerálních vláken a lepí se lepící sádrou. Kašírování minerálními vlákny zlepšuje navíc zvukovou izolaci stěny. Desky jsou z rubové strany kašírovány polystyrenem (PS) nebo minerálními vlákny (MF) v různých tloušťkách. Kombinované desky Lafarge PS jsou podle DIN 4102 normálně hořlavé a patří do třídy stavebních hmot B2. Kombinované desky Lafarge jsou používány na stěnách jako suchá omítka. Pokud je třeba ke splnění přísnějších požadavků na tepelnou ochranu použít větší tloušťky izolace, potom je vhodnější a obvykle hospodárnější použití předsazených stěn. Posouzením v projektu je třeba rozhodnout o nutnosti použití parozábrany, aby nedocházelo ke kondenzaci v konstrukci. Dělicí a dilatační spáry Ve stěnových suchých omítkách a předsazených stěnách musejí být respektovány dělicí spáry budov. V dlouhých zdech, např. v chodbách musí být navrženy dělící příp. dilatační spáry ve vzdálenosti ca 15 m podle DIN V konstrukčních systémech, kde lze předpokládat větší deformace než u masivních staveb (např. lehké ocelové konstrukce), se doporučuje vzdálenost zmenšit na m. 30

31 Suchá omítka Řezání a montáž kombinovaných desek LaBatz LaCombi MF L42 PS01 Suchá omítka při použití kombinovaných desek MF tloušťky 12,5 mm Kombinované desky se řežou pilkou s jemnými zuby. Kombinované desky Lafarge (PS nebo MF) jsou připevněny na zdivo nebo jiné svislé stavební konstrukce pomocí lepící sádry LaBatz 60. Příprava vytvoření otvorů, nanesení lepící sádry a pokládka se provádí podle stejného postupu jako u suché omítky. Na kombinované desky MF je třeba den před pokládkou nanést na povrch izolace nosnou vrstvu lepící sádry v tloušťce 2 3 mm. Aby se zabránilo vzniku tepelných a zvukových mostů, je nutno kombinované desky stykovat těsně. Žádná sádra nesmí vniknout do spojů a do spojovacích spár. U vnějších rohů je izolační vrstva na jedné straně vynechána. Na vnitřních rozích je deska Lafarge zkrácena v rozměru odpovídajícím tloušťce izolační vrstvy. Spáry na podlaze a stropu je nutno po vyschnutí vyplnit izolační hmotou. Spára na podlaze nesmí být z důvodů přenášení zvuku zatmelena. Vodovodní potrubí u vnějších stěn nesmí být vedeno v izolační vrstvě, kvůli nebezpečí promrzání. Zatmelení spár viz strany

32 Separační páska Planfix fresh LaBatz LaCombiMF L42 WA EA 02 Vnitřní roh; Kombinovaná deska s MF Ochranný rohový profil LaBatz LaCombi PS L42 WA EA01 Vnější roh; Kombinovaná deska s PS LaBatz LaCombi PS Separační páska Planfix fresh L42 WA VB01 Připojení k příčce Lafarge; Přerušení kombinované desky PS 32

33 Předsazené stěny L43 VS P02 Předsazená stěna s dřevěnou spodní konstrukcí; přímo upevněná pomocí stavitelných kyvných třmenů Předsazené stěny s dřevěnou spodní konstrukcí Při nedostatečné únosnosti podkladu může být použita předsazená stěna ze sádrokartonových desek Lafarge na dřevěné spodní konstrukci s přímým upevněním nebo volně stojící. Montáž Dřevěné latě 50/30 nebo 60/40 mm jsou upevňovány svisle na hrubé stěně (osová vzdálenost 625 mm) pomocí hmoždinek a šroubů (rozteč 1000 mm). Nerovnosti jsou vyrovnávány distančními podložkami nebo distančními šrouby. Ke zlepšení tepelné a zvukové izolace je dutý prostor vyplněn izolací z minerálních vláken. Mezi deskami opláštění a izolací může být nutné použití parozábrany (PE folie, příp. jiný materiál) k zabránění kondenzace vodních par (je třeba posoudit výpočtem). Upevnění desek Lafarge se provádí rychlostavebními šrouby s hrubým závitem v roztečích 250 mm. Jestliže se použijí výztužné pásky, vkládají se pouze do horní vrstvy opláštění. Zatmelení spár se může provádět bez výztužné pásky tmelem Planfix fresh nebo tmelem Planfix B fresh s výztužnou páskou. Předsazená stěna se stavěcím kyvným třmenem Tento druh předsazené stěny se používá u nerovných a šikmých stěn a ke zlepšení tepelné a zvukové ochrany. 33

34 Spodní konstrukce sestává z kovových profilů CW 50-06, CD 60-27, dřevěných latí 50/30 nebo 60/40 mm v osové vzdálenosti 625 mm. Ke snížení přenosu zvuku by měla být dosedací plocha třmenu opatřena připojovacím těsněním. Montáž Kyvný třmen upevnit na stěnu. Vzdálenosti: vodorovně 625 mm / svisle 1250 mm. Izolaci zasunout beze spár na přečnívající ramena třmenů. Připojovací profily UW 50x06 nebo UW 30x06 (při CD nebo dřevěných latích) podlepit připojovacím těsněním a upevnit natloukacími hmoždinkami do podlahy; rozteče 1000 mm. Profily nebo dřevěné latě zasunout do UW profilu a mezi přečnívající ramena třmenů, vyrovnat a po stranách přišroubovat. Sádrokartonové desky Lafarge tloušťky 12,5 mm přišroubovat rychlostavebními šrouby; rozteče 250 mm. Délka šroubů při jednovrstvém opláštění je u spodních konstrukcí z dřevěných latí 35 mm, z kovových profilů 25 mm. Nutnost použití parotěsné zábrany musí být prověřena tepelně technickým výpočtem. Volně stojící předsazená stěna V případě některých konstrukcí, např. při nedostatečné únosnosti stěny, zakrytí instalací nebo vyrovnání nerovností ve stěnách, jsou volně stojící předsazené stěny Lafarge nejlepším řešením. Ve spojení s izolací z minerálních vláken zlepšují předsazené stěny tepelné a zvukově izolační vlastnosti masívních jednovrstvých stěn. Spodní konstrukce může být provedena z dřevěných nebo kovových profilů. Rovinu předsazené stěny vyznačíme v příslušné vzdálenosti od stěny na podlahu a strop. Profily UW opatřené připojovacím těsněním upevníme k podlaze a stropu natloukacími hmoždinkami. Rozteče 1000 mm. Zasunout CW profily do UW profilů v osové vzdálenosti 625 mm, vyrovnat a vložit izolaci. Desky Lafarge příslušného druhu podle požadavků upevnit rychlostavebními šrouby a zatmelit. 34

35 Stěnové systémy (dřevěné, kovové) Všeobecné pokyny Sádrokartonové příčky Lafarge jsou rovnocennou alternativou k masívním nenosným vnitřním příčkám. Montáž se kromě zatmelení spár provádí zcela nasucho. Rovný povrch stěn je po vyschnutí penetrace okamžitě připraven k nátěrům a tapetování. Dutý stěnový prostor se hodí k umístění instalací, aniž by musely být sekány nákladné drážky. Montované stěny je možno instalovat rychle a s příznivými náklady. Při eventuální změně využití prostoru mohou být stěny lehce demontovány. Při hmotnostmi do 50 kg/m 2 je lze zřídit na každé nosné stropní konstrukci, též na dřevěných trámových stropech ve starých objektech. Izolace I velmi vysoké požadavky na požární odolnost, ochranu proti hluku, tepelnou ochranu a ochranu proti vlhkosti mohou být splněny při odpovídající kombinaci sádrokartonových desek Lafarge, spodní konstrukce a izolace v dutině stěny. Izolace, která je nutná z hlediska požární bezpečnosti, musí být z minerálních vláken (tj. kamenných nebo skelných). Podrobnější údaje jsou uvedeny v tabelárním přehledu konstrukcí. Izolace musí být zabudována těsně a zajištěna proti sesunutí. Opláštění Provedení opláštění druh a tloušťka desek Lafarge závisí na oblasti použití (např. desky LaGyp tl.12,5 mm ve standardních systémech pro jednovrstvé a dvouvrstvé opláštění). Při požadavcích na požární odolnost je možno používat protipožární desky LaFlamm GKF, v bytových koupelnách a podobně využívaných prostorech impregnované desky LaGyp GKBI nebo při současném požadavku na splnění požární odolnosti a ochrany proti vlhkosti impregnované protipožární desky LFlamm GKFI. Spodní konstrukce Spodní konstrukce montovaných stěn Lafarge může podle požadavku sestávat z dřevěných nebo kovových profilů. Osové vzdálenosti svislých profilů činí 625 mm. Mohou být umístěny blíže, v případě, že je to z konstrukčních důvodů potřebné, např. u stěn s větší výškou, nebo u instalačních stěn s jednovrstvým 18 mm tlustým opláštěním. V případě stěn s příčníkovou nebo stojkovou spodní konstrukcí a s deskami LaMassiv je osová vzdálenost kovových profilů 1000 mm popř mm. 35

36 Upevnění Spodní konstrukci je nutno upevnit k navazujícím konstrukcím. Na podlaze a stropu je vzdálenost upevňovacích bodů 1000 mm; na postranních připojeních je nutné upevnění minimálně ve třech bodech. Upevňovací prostředky: šrouby a hmoždinky nebo natloukací hmoždinky. Upevnění desek Sádrokartonové desky Lafarge tloušťky 12,5 mm se při jednovrstvém opláštění upevňují rychlostavebními šrouby v rozteči 250 mm. Délka šroubů pro kovové spodní konstrukce 25 mm, pro dřevěné spodní konstrukce 35 mm. Při vícevrstvých opláštěních mohou být rozteče šroubů ve spodních vrstvách 750 mm. Poslední vrstva je upevněna ve svislém profilu rychlostavebními šrouby odpovídající délky v roztečích 250 mm. Délky šroubů mohou být stanoveny podle tabulky na straně 13. Těsná připojení Kvůli požární a zvukové ochraně musí být napojení montovaných stěn na navazující stavební konstrukce provedena těsně. Dveřní otvory Desky Lafarge je nutno řezat tak, aby nad rohem zárubně neprobíhaly žádné svislé spáry. Odsazení od rohu zárubně činí 150 mm. Omezující podmínky pro osazení ocelové zárubně na profily CW s úhelníky: Profil CW: 0,6 mm Výška místnosti: 2600 mm Šířka dveří: 885 mm Hmot. dveř. kříd. s kov.: 25 kg Omezující podmínky pro osazení ocelové zárubně na profily UA s úhelníky: Profil UA: 2,0 mm Výška místnosti: 2600 mm Šířka dveří: 900 mm Hmot. dveř. kříd. s kov.: 25 kg Upevnění připojovacích úhelníků se provádí přímo do podlahy, stropu a do UA profilu vždy dvojicí hmoždinek / šroubů. 36

37 Příčky s kovovou spodní konstrukcí Jednoduchá spodní konstrukce Zásady pro navrhování spár V dlouhých zdech, např. v chodbách musí být navrženy dělící příp. dilatační spáry ve vzdálenosti ca 15 m podle DIN V konstrukčních systémech, kde lze předpokládat větší deformace než u masivních staveb (např. lehké ocelové konstrukce), se doporučuje vzdálenost zmenšit na m. Oblasti použití Oblast použití 1: Prostory s malým shromažďováním osob, např. byty, hotely, kanceláře, nemocnice apod. včetně chodeb. Oblast použití 2: Prostory s velkým shromažďováním osob, např. velké shromažďovací prostory, školy, koncertní sály, výstavní a prodejní prostory apod. Patří sem vždy také příčky mezi prostory s výškovým rozdílem podlah 1,00 m. Jednoduchá spodní konstrukce s jednovrstvým opláštěním Rozdělení prostoru lze za příznivých nákladů jednoduše realizovat pomocí lehkých příček ve formě montovaných stěn s jednoduchou spodní konstrukcí a jednovrstvým opláštěním ze sádrokartonových desek Lafarge. V současnosti se nejčastěji používají příčky s kovovou spodní konstrukcí tvořenou svislými profily provedenými podle DIN Osová vzdálenost kovových profilů je zpravidla 625 mm. Jestliže se předpokládá u jednoduše opláštěných příček s tloušťkami desek 18 mm použití keramického obkladu, je nutno redukovat osovou vzdálenost profilů na 500 mm. 37

38 Při jednovrstvém opláštění stěn musí být příčné spáry podloženy ocelovým profilem nebo zatmeleny s výztužnou páskou. Přesah příčných spár je u jednovrstvého opláštění 400 mm. Spodní konstrukce Profily UW s nalepeným připojovacím těsněním upevnit do podlahy a do stropu; rozteče 1000 mm. CW profily uříznout o 10 až 15 mm kratší a osadit do UW profilů otevřenou stranou ve směru montáže. Boční připojovací CW profily opatřit připojovacím těsněním a upevnit; rozteče 1000 mm, minimálně 3 upevňovací body. Opláštění Začít na jedné straně příčky s celou šířkou desky (1250 mm). Upevnění se provádí 25 mm dlouhými rychlostavebními šrouby; rozteče 250 mm. Opláštění protilehlé strany příčky začíná přesazením spáry poloviční šířkou desky (625 mm). Jednoduchá spodní konstrukce s dvojvrstvým opláštěním Druhou vrstvou desek 12,5 mm tlustých získají montované stěny ještě větší stabilitu. Totéž platí pro výšky stěn, které dosahují bez zvláštních opatření až 6500 mm. U vícevrstvých opláštění je nutno přesadit příčné a podélné spáry ve vrstvách. To samé platí také pro protilehlé strany příčky. Spodní konstrukce U dvojitě opláštěných příček se používají stejné profily jako u stěn s jednovrstvým opláštěním. Širší profily (větší tloušťka dutiny) umožňují větší dovolené výšky stěn a zlepšují jejich neprůzvučnost. Opláštění Začít na jedné straně příčky s celou šířkou desky (1250 mm). 38

39 Příčky s kovovou spodní konstrukcí Jednoduchá spodní konstrukce Upevnění se provádí 25 mm dlouhými rychlostavebními šrouby; rozteče 750 mm. Před prováděním 2. vrstvy opláštění je třeba spáry 1. vrstvy vyplnit tmelem. Druhou vrstvu desek upevnit s přesazením spáry 35 mm dlouhými rychlostavebními šrouby; rozteče 250 mm. Na protilehlé straně stěny začít s poloviční šířkou desky (625 mm). Připojení na stěnu / podlahu Aby se zmenšilo podélné vedení zvuku ve styku mezi dvěma příčkami, mělo by být opláštění navazující stěny přerušeno v místě napojení příčky. Montáž příčky přímo na hrubém stropě a přerušená plovoucí podlaha přinesou zmenšení podélného vedení zvuku. Planfix fresh Připojovací těsnění CW profil Sádrokartonová deska Lafarge Rychlostavební šroub FN Separační páska CW profil L11 WA TW02 T styk s dělící spárou v jednovrstvém opláštění CW profil UW profil Planfix fresh Sádrokartonová deska Lafarge Rychlostavební šroub TN Připojovací těsnění Natloukací hmoždinka L12 BA MD01 Připojení k masivnímu stropu; plovoucí podlaha je přerušena příčkou 39

40 Příčky s kovovou spodní konstrukcí Dvojitá spodní konstrukce Dvojitá spodní konstrukce s dvojvrstvým opláštěním Dvojitá spodní konstrukce je potřebná tam, kde je nutno splnit obzvláště vysoké požadavky na zvukovou izolaci. To platí např. u mezibytových příček. Zlepšení zvukové izolace se dosáhne akustickým oddělením obou řad profilů pomocí pásků připojovacího těsnění délky cca 100 mm umístěných v osových vzdálenostech 500 mm. Často jsou stěny s dvojitou spodní konstrukcí také využívány pro umístění instalací (např. v koupelnách). Zde je nutno používat pro obě vrstvy impregnované desky Lafarge (GKBI/GKFI) nebo desky LaMassiv. Spodní konstrukce Profil UW s nalepeným připojovacím těsněním, po straně s nalepenými ca 100 mm dlouhými pásy připojovacího těsnění ve vzdálenostech 500 mm upevnit do podlahy a do stropu; rozteče 1000 mm. Druhý profil UW rovněž podlepit připojovacím těsněním a upevnit. Obě řady svislých profilů akusticky oddělit pásy připojovacího těsnění. Opláštění Začít s celou šířkou desky (1250 mm). Upevnění se provádí rychlostavebními šrouby (25 mm dlouhými). Rozteče 750 mm. Druhou vrstvu desek upevnit s přesazením spáry 35 mm dlouhými rychlostavebními šrouby; rozteče 250 mm. Přesadit spáry i na protilehlé straně stěny. 40

41 Příčky s kovovou spodní konstrukcí Instalační příčky Instalační příčky Instalační příčky Lafarge jsou speciálním druhem stěn s dvojitou konstrukcí. Řady svislých profilů jsou osazeny se vzájemným odstupem, takže v dutině stěny zůstává prostor pro svislé a vodorovné vedení zdravotně technických instalací. Vyšší stability je dosaženo spojením CW profilů pruhy sádrokartonových desek v třetinových bodech výšky stěny. LaForm deskové přířezy 12,5 mm, h = 300 mm, b odpovídá vzdálenosti rovnoběžných řad profilů. Spodní konstrukce Profily UW podlepit připojovacím těsněním a upevnit na podlahu a strop; rozteče 1000 mm. Profily CW zasunout otevřenou stranou ve směru montáže do profilů UW; osová vzdálenost 625 mm. Řady svislých profilů spojit s únosností na tah i tlak 300 mm vysokými pásy ze sádrokartonových desek pomocí rychlostavebních šroubů. Opláštění Opláštění se provádí ve dvou vrstvách 2 x 12,5 mm tlustými impregnovanými deskami Lafarge GKBI nebo GKFI. Mohou být použity také 20 a 25 mm tlusté desky LaMassive. Desky LaMassiv se osazují příčně s přesazením spár. Jako upevňovací prostředky slouží 25 mm případně 35 mm dlouhé rychlostavební šrouby. Mezi podlahou a hranou desek je nutno ponechat 10 mm širokou spáru. Zatmelení spár viz strany Další pokyny k suché stavbě koupelny viz strana

42 Příčky s kovovou spodní konstrukcí Konstrukce s příčníky a stojkami Konstrukce s příčníky V případě LaMassiv desek tloušťky 25 mm je spodní konstrukce tvořena 50 mm širokými profily UW a v případě LaMassiv desek tloušťky 20 mm 60 mm širokými UW profily. Svislé profily UW jsou osazeny v osové vzdálenosti 2500 mm a vodorovné UW profily (příčníky) mají osovou vzdálenost 1250 mm. Desky LaMassiv mají výšku místnosti a jsou montovány svisle. Spodní konstrukce Používají se připojovací a svislé profily UW 50x06 nebo 60x06. Profily UW podlepit připojovacím těsněním a upevnit natloukacími hmoždinkami na podlahu a strop; rozteče 1000 mm. Profily UW zasunout otevřenou stranou ve směru 42 montáže do profilů UW; osová vzdálenost 2500 mm. Upevnění desek se provádí 35 mm dlouhými rychlostavebními šrouby; rozteče 250 mm ve svislém směru, 185 mm ve vodorovném směru. Konstrukce se stojkami V případě spodní konstrukce se stojkami se svisle osazenými deskami je osová vzdálenost CW profilů 625 mm. Příčka s optimální spodní konstrukcí se stojkami se skládá z UW profilů (připojovací profily) a svislých CW profilů v osové vzdálenosti 1000 mm. Desky LaMassiv se osazují vodorovně s přesazením spár. Zatmelení spár viz strany Spodní konstrukce viz příčky s jednoduchou spodní konstrukcí.

43 Příčky s dřevěnou spodní konstrukcí Jednoduchá a dvojitá spodní konstrukce Příčky s jednoduchou spodní konstrukcí s jednovrstvým opláštěním Připojovací dřevěný profil podlepit připojovacím těsněním a upevnit hmoždinkami a šrouby na navazující stavební konstrukce. Rozteče bodů upevnění 1000 mm. Dřevěné sloupky s průřezem 60/60 mm postavit mezi připojovací profily a svisle vyrovnat; osová vzdálenost 625 mm. Upevnění sloupků na připojovací profil se provádí ve styčníku šroubem nebo dvěma hřebíky. 12,5 mm tlusté desky Lafarge jsou upevněny 35 mm dlouhými rychlostavebními šrouby (s hrubým závitem). Rozteče 250 mm. Příčky s dvojitou spodní konstrukcí Při vysokých požadavcích na zvukovou izolaci se doporučuje použití stěn s dvojitou spodní konstrukcí. Profil dřevěných sloupků činí 60/60 mm. Obě řady sloupků stojí odděleně. Dřevěný připojovací profil je montován stejně jako u stěny s jednoduchou konstrukcí. Ke zlepšení požární a zvukové ochrany příček s dřevěnou spodní konstrukcí musí být do dutého prostoru vložena izolace z minerálních vláken. Upevnění desek Lafarge se provádí rychlostavebními šrouby s hrubým závitem; rozteče 250 mm. Zatmelení spár viz strany

44 Připojení a detaily Stěnové systémy Planfix fresh Separační páska CW profil Sádrokartonová deska Lafarge L11 WA MW01 Připojení k masivní stěně UW profil Rychlostavební šroub TN Natloukací hmoždinka Připojovací těsnění CW profil Planfix fresh Výztužná páska Sádrokartonová deska Lafarge LWi profil Rychlostavební šroub TN Výztužná páska L12 WA TW03 T styk s LWi profily Rychlostavební šroub TN CW profil CW profil Šroub do plechu CW profil Sádrokartonová deska Lafarge Ochranný rohový profil L11 BF02 Dilatační spára EI 30 EI 60 s jednovrstvým opláštěním 44

45 Připojení a detaily Stěnové systémy Ochranný rohový profil Šroub do plechu Sádrokartonová deska Lafarge CW profil Rychlostavební šroub TN L12 BF02 Dilatační spára EI 90 EI 120 s přesazeným opláštěním L12 WA GA02 Šířka spár a překrytí desek Kluzné připojení k masivní stěně Připojovací těsnění Sádrokartonový pás LaForm CW profil Sádrokartonová deska Lafarge Rychlostavební šroub TN s hrubým závitem Rychlostavební šroub TN Ochranný rohový profil L12 WA GR01 Kluzné redukované připojení k dřevěnému sloupku 45

46 Stěnové systémy Přehled Jednoduchá a dvojitá spodní konstrukce, instalační příčky s kovovou spodní konstrukcí, s jednovrstvým a dvouvrstvým opláštěním Systém Lafarge Tloušťka Max. výška stěny 1) Izolace Požární Neprůstěny pro oblast použití Tloušťka Obj. odolnost 2) zvuč. 5) (mm) hmotn. R w Označení stěny mm 1 2 mm kg/m 3 db Jednoduchá spodní konstrukce, jednovrstvé opláštění CW 50/75/1-12, EI 45 DP1 43 CW 50/80/ EI 60 DP1 45 CW 75/100/1-12, EI 45 DP1 45 CW 75/105/ EI 60 DP1 47 CW 100/125/1-12, EI 45 DP1 47 CW 100/130/ EI 60 DP1 49 Jednoduchá spodní konstrukce, dvouvrstvé opláštění CW 50/100/2-12, EI 90 DP1 52 CW 50/110/ EI 120 DP1 54 CW 75/125/2-12, EI 90 DP1 54 CW 75/135/ EI 120 DP1 55 CW 100/150/2-12, EI 90 DP1 55 CW 100/160/ EI 120 DP1 57 Dvojitá spodní konstrukce CW 50+50/155/2-12, x EI 90 DP1 61 CW 75+75/205/2-12, x EI 90 DP1 64 CW /255/2-12, x EI 90 DP1 67 CW 50+50/ /2-12,5 3) MP EI 90 DP1 4) Kompaktní stěny CW 50/100/ EI 60 DP1 49 CW 75/125/ EI 60 DP1 50 CW 100/150/ EI 60 DP1 50 Jednoduchá a dvojitá spodní konstrukce s dřevěnou spodní konstrukcí, s jednovrstvým a dvouvrstvým opláštěním Systém Lafarge Průřez Max. výška stěny 1) Izolace Požární Neprůsloupku pro oblast použití Tloušťka Obj. odolnost 2) zvuč. 5) (mm) hmotn. R w Označení stěny mm 1 2 mm kg/m 3 db HW 60/85/1-12,5 40/ EI 30 DP3 40 HW 60/110/2-12,5 40/ EI 60 DP3 48 HW 80/105/1-12,5 60/ EI 30 DP3 40 HW 80/130/2-12,5 60/ EI 60 DP3 48 HW 60+60/185/1-12,5 40/ EI 30 DP3 4) HW 80+80/290/2-12,5 60/ EI 60 DP3 62 1) Oblast použití 1: Prostory s malým shromažďováním osob, např. byty, hotely, kanceláře, nemocnice apod. včetně chodeb. Oblast použití 2: Prostory s velkým shromažďováním osob, např. velké shromažďovací prostory, školy, koncertní sály, výstavní a prodejní prostory apod. Patří sem vždy také příčky mezi prostory s výškovým rozdílem podlah 1,00 m. 2) Požární odolnost je uvedena pro systémy s deskami LaFlamm (popř. LaMassiv). Hodnoty pro systémy s deskami LaGyp jsou nižší, podrobnosti viz příručky systémů a PKO Lafarge Gips. Izolace z hlediska požární odolnosti není nutná, ale použití je možné. 3) Tloušťka stěny závisí na vzdálenosti rovnoběžných řad profilů. 4) Hodnoty musí být stanoveny individuálně (na vyžádání). 5) Neprůzvučnost je uvedena pro systémy s deskami LaFlamm (popř. LaMassiv). Hodnoty pro systémy s deskami LaGyp jsou nižší, naopak s deskami LaSound vyšší. Podrobnosti viz příručky systémů Lafarge Gips. 46
