TECHNICKA SPECIFIKACE MATERIALU OSOBNIHO POUZITI. Pro vyrobu. vystrojnf sluzby a PHM 1. NCAGE: 9S14G Vytisk jediny. odpovedny pracovnik

Transkript

1 i 11':-.. f \ ~ ~.- l~ A ; KLADNA, ~~ EOPRAVOVANEHO MATERIA.LU Stredisko vyvoje, vyzkumu a zkusebnictvf TECHNICKA SPECIFIKACE MATERIALU OSOBNIHO v, POUZITI TS-MOP Cislo vydani: Pro vyrobu vystrojnf sluzby a PHM 1. NCAGE: 9S14G Vytisk jediny KCM: Polobotky reprczentacni pro Hradni straz Pocet listu: 17 Pocet pifloh: 0 Zpracovatel TS-MOP: zpracovatel odpovedny pracovnik podpis datum (funkce, jrneno a pifjrnenf) Stredisko vyvoje, vyzkumu a vedecky pracovnik zkusebnictvf vystrojnf sluzby Ing- Olga BACHMAYEROVA f~ aphm TS-MOP schvaluje za zpracovatele: organizace odpovedny pracovnik POdP~ZitkO (funkce, imeno a pffjmenf) Zakladna neopravovaneho materialu pplk. Ing. Jifi STJRBA arno 14 TS-MOP schvaluje: lo12 datum naceln~ VOJE~ 'SKI: ZARizENi 85t m 2012 organizace odpovedny pracovnik podpis - razftko datum (funkce, imeno a pifjmenf) Velitelstvi sil podpory Nacelnfk oddelenf vystrojnf sluzby pplk. Ing, Zdenek SIR.:/I I Utl Platnost TS-MOP ode dne schvaleni. Index Zmena Datum Provedl Index Zmena Datum Provedl a e b f c g d h

2 VOJENSKÉ ZAŘÍZENÍ 8521 BRNO 1. vydání Leden 2012 TECHNICKÁ SPECIFIKACE MATERIÁLU OSOBNÍHO POUŽITÍ PRO VÝROBU TS-MOP Hradní stráž KČM:

3 Číslo změny Přehled změn v TS-MOP Předmět změny TS-MOP Platnost od Strana číslo Změnu provedl, datum 3

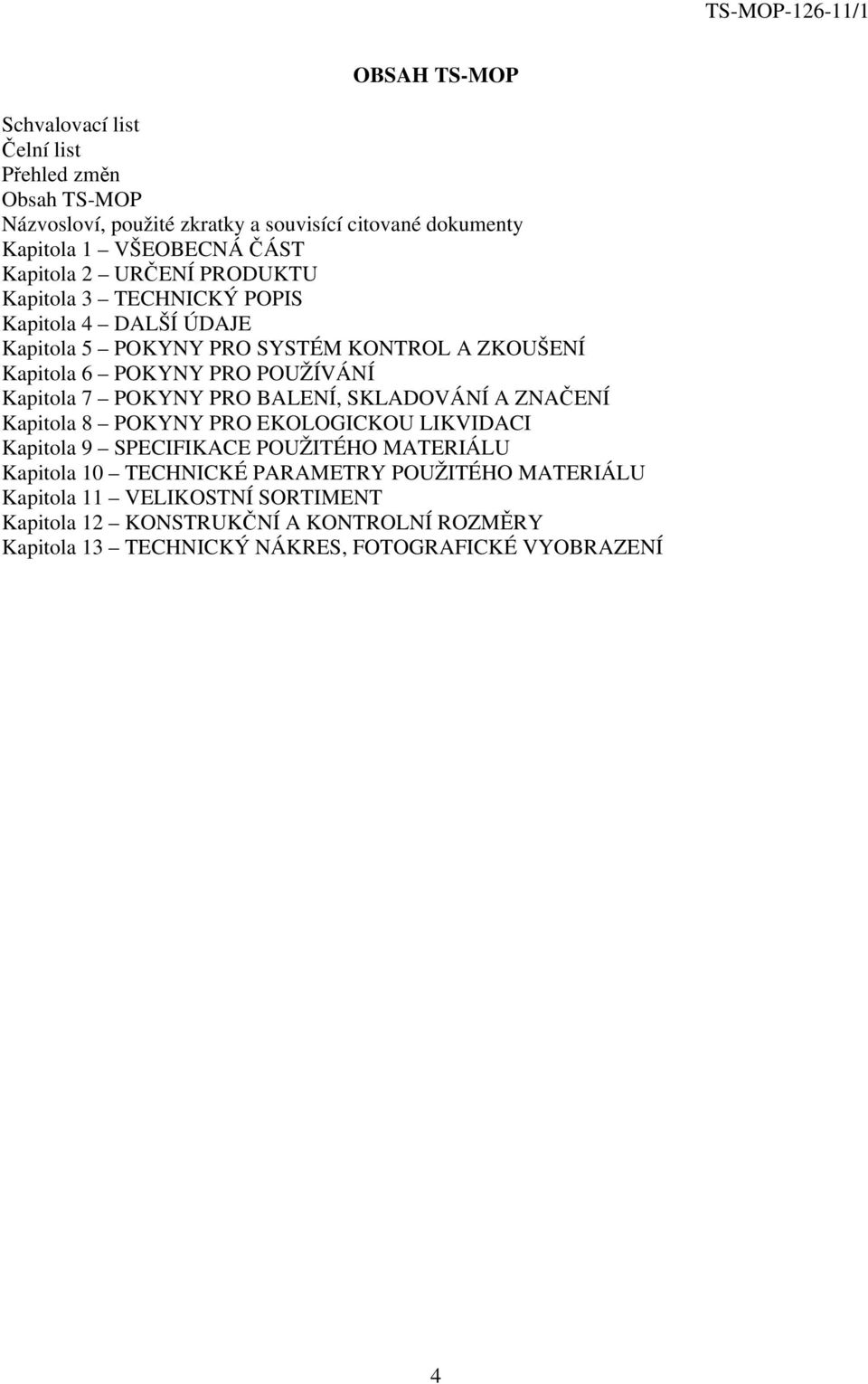

4 OBSAH TS-MOP Schvalovací list Čelní list Přehled změn Obsah TS-MOP Názvosloví, použité zkratky a souvisící citované dokumenty Kapitola 1 VŠEOBECNÁ ČÁST Kapitola 2 URČENÍ PRODUKTU Kapitola 3 TECHNICKÝ POPIS Kapitola 4 DALŠÍ ÚDAJE Kapitola 5 POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ Kapitola 6 POKYNY PRO POUŽÍVÁNÍ Kapitola 7 POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ Kapitola 8 POKYNY PRO EKOLOGICKOU LIKVIDACI Kapitola 9 SPECIFIKACE POUŽITÉHO MATERIÁLU Kapitola 10 TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Kapitola 11 VELIKOSTNÍ SORTIMENT Kapitola 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY Kapitola 13 TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 4

5 Názvosloví, použité zkratky a souvisící citované dokumenty Názvosloví: Dodavatel Jakost Kontrola Odběratel Oprava Produkt Smlouva Udržovatelnost Zkouška Životnost Pár Použité zkratky: ČSN KČM PE TS-MOP NCAGE NSN RN osoba (fyzická i právnická), která vyrábí, dodává nebo jen navrhla produkt, a v případech stanovených nařízením vlády též osoba, která sestavuje, balí, zpracovává, nebo označuje produkt, za který odpovídá podle zákona č. 22/1997 Sb., a který hodlá uvést na trh pod svým jménem. stupeň splnění požadavků souborem inherentních znaků. ověřování shody měřením, pozorováním, zkoušením nebo srovnáváním významných charakteristik objektu. organizační celek rezortu Ministerstva obrany u kterého se bude produkt používat, nebo který je smlouvou určen k převzetí zboží, nebo organizační celek, v němž je zařazen zpracovatel TS-MOP. fyzický zásah prováděný za účelem obnovy požadované funkce nebo vzhledu produktu, který nevyhovuje požadavkům stanoveným v TS-MOP. platí definice uvedená v ČSN EN ISO 9000:2006, avšak pro účely těchto TS- MOP se jedná o výrobky, služby nebo materiály patřící do majetkového uskupení 2.1 (materiál osobního použití). obchodně závazkový vztah ve smyslu platného právního předpisu uzavřený mezi kupujícím a prodávajícím. schopnost objektu v daných podmínkách používání setrvat ve stavu nebo se vrátit do stavu, v němž může plnit požadovanou funkci, jestliže se údržba provádí v daných podmínkách a používají se stanovené postupy a prostředky. stanovení (hodnoty) jednoho nebo několika znaků podle určitého postupu. schopnost výrobku plnit požadovanou funkci v daných podmínkách používání a údržby do dosažení mezního stavu. označení jednotky množství výrobku (pár obsahuje 2 ks tzv. půlpáry obuvi stejného provedení a velikosti; které jsou spolu sepnuty a tvoří jednu manipulační jednotku). Česká technická norma Katalogové číslo majetku polyethylen Technická specifikace materiálu osobního použití kód NATO přidělený výrobci a dodavateli skladové číslo NATO referenční číslo 5

6 Souvisící dokumenty Zákon č. 40/1964 Sb., Zákon č. 513/1991 Sb., Zákon č. 137/2006 Sb., Zákon č. 219/1999 Sb., Zákon č. 309/2000 Sb., občanský zákoník, ve znění pozdějších předpisů obchodní zákoník, ve znění pozdějších předpisů o veřejných zakázkách, ve znění pozdějších předpisů o ozbrojených silách České republiky, ve znění pozdějších předpisů. o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, ve znění pozdějších předpisů Zákon č. 412/2005 Sb., o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů. Zákon č. 634/1992 Sb., o ochraně spotřebitele, ve znění pozdějších předpisů Zákon č. 22/1997 Sb., Zákon č. 102/2001 Sb., Zákon č. 185/2001 Sb., Vyhláška MPO č. 92/1999 Sb., Vyhláška MPO č. 93/1999 Sb., Vyhláška MO č. 5/2001 Sb., Vyhláška MŽP č. 383/2001 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů o obecné bezpečnosti výrobků a o změně některých zákonů, ve znění pozdějších předpisů o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů kterou se stanovuje způsob označování textilních výrobků údaji o složení materiálu, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu dvousložkových směsí textilních vláken, ve znění pozdějších předpisů kterou se stanoví náležitosti katalogizační doložky, vzory tiskopisů žádostí, oznámení a přehledů souvisejících s katalogizací a vzor osvědčení o způsobilosti zpracovávat návrh katalogizačních dat o výrobku o podrobnostech nakládání s odpady, ve znění pozdějších předpisů Odborné pokyny ředitele Sekce logistiky MO Technické specifikace materiálu osobního použití čj / ČSN EN ISO 9001 Systémy managementu kvality - požadavky ČSN EN ISO 9000:2006, Systémy managementu kvality Základní principy a slovník; ČSN EN ISO 3376 Usně Fyzikální a mechanické zkoušky Stanovení pevnosti v tahu a prodloužení. ČSN EN ISO 4048 Usně Chemické zkoušky Stanovení látek extrahovatelných v dichlormethanu. ČSN EN ISO Usně Zkoušení stálobarevnosti Stálobarevnost při stírání. 6

7 ČSN EN ČSN EN ISO Textilie - Plošné textilie - Zjišťování plošné hmotnosti pomocí malých vzorků. Textilie Zjišťování odolnosti plošných textilií v oděru metodou Martindale Část 2: Zjišťování poškození vzorku. ČSN EN ISO Osobní ochranné prostředky Metody zkoušení obuvi. ČSN EN ISO 3377 Usně Fyzikální a mechanické zkoušky Stanovení pevnosti v dalším trhání Část 2: Oboustranné trhání (roztržení štěrbiny). ČSN Zkoušení usní. Stanovení kysličníku chromitého v usních. ČSN EN ISO 5402 Usně - Fyzikální a mechanické zkoušky Stanovení ohybové odolnosti flexometrickou metodou. ČSN , metoda B Pryž. Stanovení hustoty. ČSN EN ISO 868 Plasty a ebonit Stanovení tvrdosti vtlačováním hrotu tvrdoměru (tvrdost Shore). ČSN ISO 37 Pryž, vulkanizovaný nebo termoplastický elastomer Stanovení tahových vlastností. ČSN Obuv - Požadavky a metody zkoušení. ČSN EN ISO 5402 Usně Fyzikální a mechanické zkoušky Stanovení ohybové odolnosti flexometrickou metodou. ČSN EN ISO Usně Zkouška adheze povrchové úpravy ČSN EN ISO 4045 Usně Chemické zkoušky Stanovení ph ČSN Pryž. Stanovení odolnosti proti odírání na přístroji s otáčivým bubnem 7

8 KAPITOLA 1 - VŠEOBECNÁ ČÁST 1.1 Technická specifikace materiálu osobního použití (TS-MOP) je dokumentem ve vlastnictví rezortu Ministerstva obrany, který vymezuje konstrukci, rozměry, požadované vlastnosti, velikosti a další jakostní znaky produktu. TS-MOP dále určuje podmínky pro výrobu, kontrolu, zkoušení, používání, údržbu, opravy, balení, přejímku, skladování, značení a likvidaci produktu. Je-li na výrobek vyžadováno státní ověřování jakosti ve smyslu zákona č. 309/2000 Sb., o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, je TS-MOP, společně s dokumentací dodávanou dodavatelem v souladu se zadávací dokumentací veřejné zakázky a kupní smlouvou, dokumentací výrobku ve smyslu 20, odst. 3 tohoto zákona. KAPITOLA 2 - URČENÍ PRODUKTU 2.1 Hradní stráž (dále jen polobotky, obuv ) jsou určeny k reprezentačním a služebním účelům v rámci služební činnosti příslušníků HS, VKPR, ÚH. KAPITOLA 3 - TECHNICKÝ POPIS 3.1 Provedení svršku obuvi Polobotky jsou derbového střihu uzavírané v nártu šněrováním. K uzavírání obuvi jsou použity spodní kroužky (10 párů/pár). Vrch, vnější a zadní dílec jsou sešity 2-mi řádky. Vrchový podkroužek je našitý 2-mi řádky. Jazyk je našitý na nárt 1-ním řádkem. Tvarovaný zadní pásek je našitý k zadnímu dílu 1-ním řádkem. Francouzská lemůvka je našitá kolem nohy a ve šněrování jedním řádkem, je přehnutá a obšitá 1-ním řádkem. Jazyk nártu je sešitý druhým řádkem přes podšívku. Vrchový podkroužek je prošitý s vrchovým a podšívkovým nártem do rámečku. Šití svršku je provedeno vázaným stehem a je v barvě vrchového materiálu. 3.2 Podšívkování obuvi Obuv je celopodšívkovaná. Nártová část je podšívkována textilním materiálem. Na podšívku zadních dílců, jazyka a podšívkovou patičku je použita přírodní podšívková useň. U podšívkové patičky použití podšívkové usně rubem. Celková vlepovací stélka je laminovaná, do nohy (klenková část) zvýšená, perforace vlepovací stélky v klenkové části (tvar zkosené elipsy, perforace dokola 2- mi řadami). 3.3 Provedení spodku obuvi Svršek je s usňovou podešví spojený prošívaným způsobem. Usňová podešev je prošívána do drážky, drážky jsou zatřeny lepidlem, zahrnutí, zalisování. Na nášlapnou část podešve je přilepena pryžová podrážka. Na podešev je přibitý podpatek. Řezy podešve zabarveny, vypáleny. Ve špici je 4-mi hřebíčky připevněno kovové chránítko ve tvaru oblouku. Na podpatek je v patní části (část patníku je vykrojena) připevněno 3-mi hřebíčky kovové chránítko (tvar kruhové výseče o základně 70 mm a výšce oblouku 35 mm). Délka nášlapné části podrážky: 150 mm. Součástí obuvi jsou kulatá šněrovadla. 3.4 Požadavky na provedení Celkové provedení obuvi musí odpovídat požadavkům ČSN Obuv požadavky a metody zkoušení, kap. 5.1.,

9 Šití svršku se provádí provázaným stehem, musí být přesné a čisté, řádky rovné a souběžné bez vynechání stehů, prasklých nití a řádků bez uzlů a smyček. Připouští se šití se zapošitím minimálně dvou stehů. Steh musí být utažen bez prosekání materiálu. Stopa jehly musí být zaplněna nití, konce řádku musí být zapošité, případně zauzlované nebo jinak zajištěné. KAPITOLA 4 - DALŠÍ ÚDAJE 4.1 Seznam položek Seznam položek P.č. KČM NSN Název RN NCAGE Hradní stráž TS-MOP S14G 2 Hradní stráž 25/240 TS-MOP I./2 25/240 9S14G 3 Hradní stráž 25,5/245 TS-MOP I./3 25,5/245 9S14G 4 Hradní stráž 26/250 TS-MOP I./4 26/250 9S14G 5 Hradní stráž 26,5/255 TS-MOP I./5 26,5/255 9S14G 6 Hradní stráž 27/260 TS-MOP I./6 27/260 9S14G 7 Hradní stráž 27,5/265 TS-MOP I./7 27,5/265 9S14G 8 Hradní stráž 28/270 TS-MOP I./8 28/270 9S14G 9 Hradní stráž 28,5/275 TS-MOP I./9 28,5/275 9S14G 10 Hradní stráž 29/280 TS-MOP I./10 29/280 9S14G 11 Hradní stráž 29,5/285 TS-MOP I./11 29,5/285 9S14G 12 Hradní stráž 30/290 TS-MOP I./12 30/290 9S14G 13 Hradní stráž 30,5/295 TS-MOP I./13 30,5/295 9S14G 14 Hradní stráž 31/300 TS-MOP I./14 31/300 9S14G 15 Hradní stráž 32/310 TS-MOP I./15 32/310 9S14G 16 Hradní stráž 33/320 TS-MOP I./16 33/320 9S14G Položky výrobku, určené k zabezpečení životního cyklu NEVYUŽITO 9

10 4.2 Kompletační seznam P.č. KČM Název Množství TS MOP TS-MOP Hradní stráž KAPITOLA 5 - POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ 5.1 Výrobce musí mít v rámci svého systému managementu jakosti zaveden proces monitorování a měření, který musí být v souladu s normou ČSN EN ISO Tento proces musí být dokumentován včetně metodik pro monitorování a měření jednotlivých parametrů v průběhu výroby a při výstupní kontrole. Výrobce musí být schopen doložit splnění parametrů výrobku uvedených v kapitolách 3 a 9 až 13 této TS-MOP. 5.2 Pro zkoušku soudržnosti podešve a podrážky obuvi odebírá pověřený pracovník, (popř. ZSOJ) 2 páry obuvi z dávky. V případě, že jeden půlpár ze zkoušených párů obuvi neodpovídá požadované hodnotě uvedené v ČSN , zkouška se opakuje u dalších dvou půlpárů obuvi. Výsledky zkoušek jsou považovány za konečné. Před zkouškou musí být vzorky kondiciovány dle ČSN EN ISO KAPITOLA 6 - POKYNY PRO POUŽÍVÁNÍ 6.1 Ukazatele udržovatelnosti jednotlivých výrobků jsou uvedeny v návodu na ošetřování obuvi, který je součástí balení každého páru. KAPITOLA 7 - POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ 7.1 Balení Každý pár je proložen sulfitovým papírem nebo mikrotenovou fólií a vložen spolu s návodem na ošetřování do lepenkové krabice, která je opatřena etiketou s údaji:výrobce, název výrobku, velikost v cm, velikost v mm, datum výroby (měsíc/rok např. 06/2007), vojenský znak zkřížené meče, čárový kód. Dále po 10-ti párech se balí do krabice z třívrstvé lepenky. Každá krabice je označena etiketou s údaji: výrobce, název výrobku, velikost v cm, velikost v mm, počet párů, datum výroby (měsíc/rok např. 06/2007), vojenský znak zkřížené meče a čárový kód. Rozměr krabice je 635x420x360 ±5 mm. Hmotnost nabaleného krabice nesmí přesáhnout 15 kg Skladování Výrobky se skladují v suchých, čistých a uzavřených skladovacích prostorách minimálně 1 m od topných těles a bez přímého vlivu slunečních paprsků, při teplotě 0-30 C a relativní vlhkosti maximálně 70 %. Sklady jsou zabezpečeny proti hmyzu a drobným hlodavcům. Za těchto podmínek je doba skladovatelnosti 10 let. 7.3 Značení Barevné (kontrastní ) značení na podšívce zadních dílů (strana vnitřní) obou půlpárů na viditelném místě. Značení obsahuje tyto údaje: 10

11 - výrobce - velikost v mm - velikost v cm - datum výroby ve tvaru mm/xxxx (měsíc/rok např. 06/2006) - vojenský znak - zkřížené meče. Značení musí být stálobarevné a čitelné. Velikost písma musí být min. 3 mm. KAPITOLA 8 - POKYNY PRO EKOLOGICKOU LIKVIDACI 8.1 Likvidace výrobků se provádí v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a v souladu s příslušnými prováděcími předpisy v platném znění. KAPITOLA 9 - SPECIFIKACE POUŽITÉHO MATERIÁLU 9.1 Základní materiály Vrchový materiál Charakteristika: chromočiněná, podbarvená useň z hovězin. Korigovaný líc usně je upraven polotransparentní úpravou s vyšším leskem. Uplatnění materiálu na dílcích - nárt, jazyk, zadní dílce, podkroužky, zadní pásek - tloušťka 1,4-1,6 mm, barva černá, vysoký lesk. Podšívka Charakteristika: chromočiněná vepřovicová podšívková useň s přírodním lícem, přírodního vzhledu bez konečné úpravy. Uplatnění materiálu na dílcích - podšívka zadních dílů, podšívková patička, celková vlepovací stélka podšívka zadních dílů - tloušťka 0,7-1,0 mm, barva přírodní podšívková patička celková vlepovací stélka - tloušťka 0,9 1,2 mm, aplikace rubem usně - tloušťka 0,7-1,0 mm, barva přírodní - anatomicky tvarovaná, do nohy zdvižená - perforace stélky dvěmi řádky v klenkové části - polštářování celkové stélky, pěnová pryž tl. 5 mm - v klenkové části vlepovací stélky: tzv. srdíčko, pryžové. Podešev Podrážka - spodková useň, tlloušťka 4,5 5 mm, barva přírodní, řezy barvené černé - pryžová, jemný vroubkovaný dezén, barva černá. 11

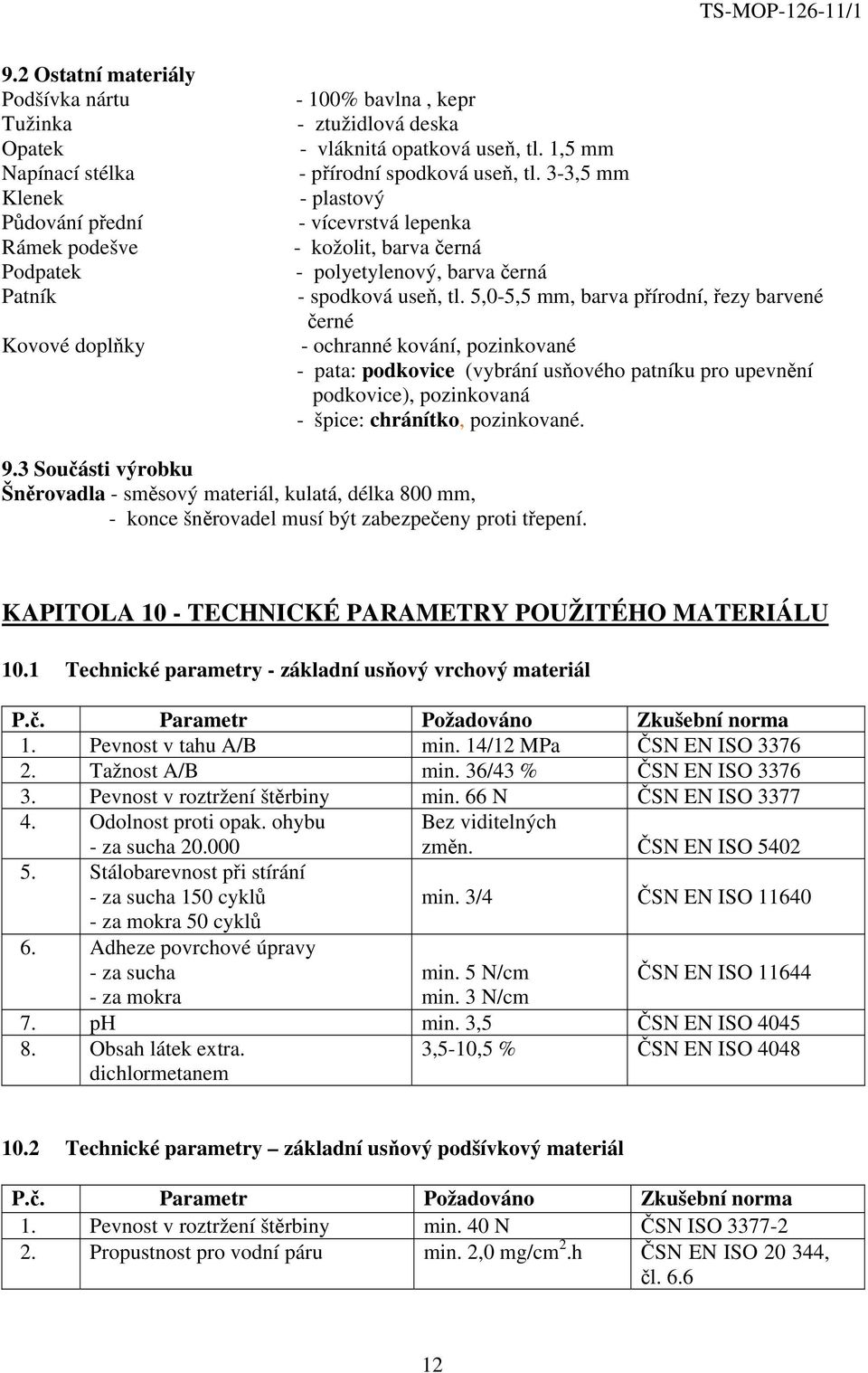

12 9.2 Ostatní materiály Podšívka nártu Tužinka Opatek Napínací stélka Klenek Půdování přední Rámek podešve Podpatek Patník Kovové doplňky - 100% bavlna, kepr - ztužidlová deska - vláknitá opatková useň, tl. 1,5 mm - přírodní spodková useň, tl. 3-3,5 mm - plastový - vícevrstvá lepenka - kožolit, barva černá - polyetylenový, barva černá - spodková useň, tl. 5,0-5,5 mm, barva přírodní, řezy barvené černé - ochranné kování, pozinkované - pata: podkovice (vybrání usňového patníku pro upevnění podkovice), pozinkovaná - špice: chránítko, pozinkované. 9.3 Součásti výrobku Šněrovadla - směsový materiál, kulatá, délka 800 mm, - konce šněrovadel musí být zabezpečeny proti třepení. KAPITOLA 10 - TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU 10.1 Technické parametry - základní usňový vrchový materiál P.č. Parametr Požadováno Zkušební norma 1. Pevnost v tahu A/B min. 14/12 MPa ČSN EN ISO Tažnost A/B min. 36/43 % ČSN EN ISO Pevnost v roztržení štěrbiny min. 66 N ČSN EN ISO Odolnost proti opak. ohybu - za sucha Stálobarevnost při stírání - za sucha 150 cyklů - za mokra 50 cyklů 6. Adheze povrchové úpravy - za sucha - za mokra Bez viditelných změn. ČSN EN ISO 5402 min. 3/4 ČSN EN ISO min. 5 N/cm ČSN EN ISO min. 3 N/cm 7. ph min. 3,5 ČSN EN ISO Obsah látek extra. dichlormetanem 3,5-10,5 % ČSN EN ISO Technické parametry základní usňový podšívkový materiál P.č. Parametr Požadováno Zkušební norma 1. Pevnost v roztržení štěrbiny min. 40 N ČSN ISO Propustnost pro vodní páru min. 2,0 mg/cm 2.h ČSN EN ISO , čl

13 P.č. Parametr Požadováno Zkušební norma 3. Pevnost v tahu A/B min. 12/12 MPa ČSN EN ISO Tažnost / 35-80% ČSN EN ISO Obsah látek extrahovatelných 2,0-8,0 % ČSN EN ISO 4048 dichlormetanem 6. Obsah oxidu chromitého 2,0-5,0 % ČSN ph 3,5-6,0 ČSN EN ISO Technické parametry spodková useň P.č. Parametr Požadováno Zkušební norma 1. Pevnost v tahu min. 20 MPa ČSN EN ISO Tažnost max. 35 % ČSN EN ISO Obsah látek extrahovatelné dichlormetanem 1-3 % ČSN EN ISO Technické parametry materiál podrážky P.č. Parametr Požadováno Zkušební norma 1. Hustota 1,22 ±0,04 g/cm 3 ČSN Tvrdost 78 ±3 ShA ČSN EN ISO Odolnost proti odírání max. 450 mm 3 ČSN Pevnost v tahu min. 8,0 MPa ČSN ISO Požadavky na laboratorní parametry a kvalitu výrobku P.č. Parametr Požadováno Zkušební norma 1. Pevnost spoje mezi podešví a podrážkou - ve špici min. 8,0 N/mm ČSN , čl v nášlapu min. 170 N 2. Pevnost šitých spojů min. 12,5 N/mm ČSN , čl KAPITOLA 11 - VELIKOSTNÍ SORTIMENT 11.1 Veškeré rozměry uváděné v kapitolách 11, 12, 13 jsou v milimetrech (mimo metricky označenou velikost, která se uvádí v cm) Počet velikostí sortimentu: Tabulka velikostí Klíč Velikost Obuv určená pro délku chodidla v mm 1. 25/

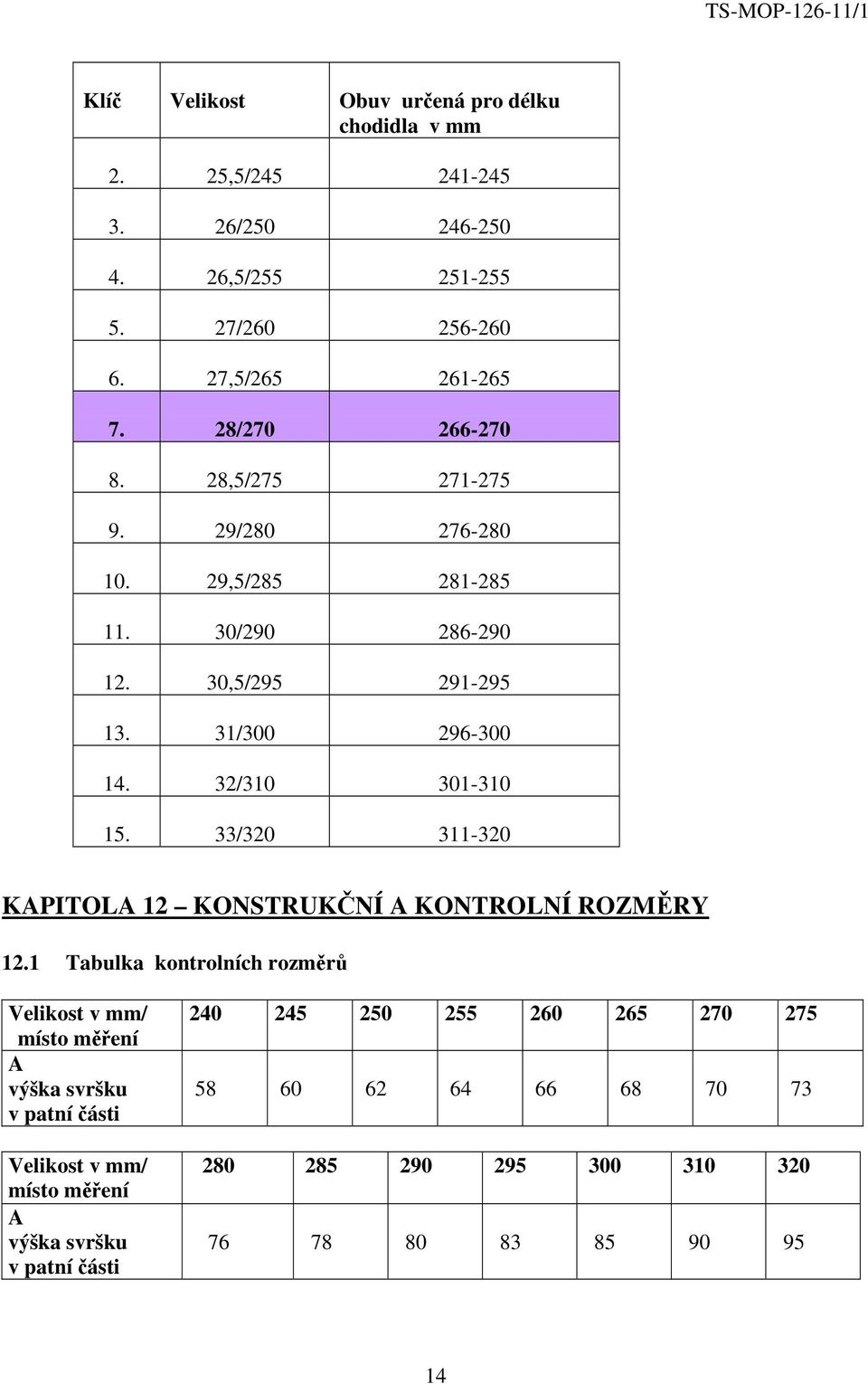

14 Klíč Velikost Obuv určená pro délku chodidla v mm 2. 25,5/ / ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / / / KAPITOLA 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY 12.1 Tabulka kontrolních rozměrů Velikost v mm/ místo měření A výška svršku v patní části Velikost v mm/ místo měření A výška svršku v patní části

15 Tolerance rozměrů: ±3 mm Rozměry obuvnického kopyta Obuvnické kopyto č H-08, obvodová šířka H+, rozměry celých velikostí. Velikost obuvi Délka stélky Obvod prstních kloubů , , , , , , , , ,5 15

16 KAPITOLA 13 - TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 13.1 Technický nákres a místa měření 13.2 Fotografické zobrazení 16

17 13.3 Fotografické znázornění podešve 17

18 13.4 Fotografické zobrazení kovových chránítek 18
