1 NÁVO K INSTLI POUŽÍVÁNÍ N157/R01( ) ROTHRMS IRPULS 3 PO ORŽNÍ ZŘÍZNÍ ZKONTROLUJT

2 1. VLSTNOSTI Jednotka obsahuje: a) Přizpůsobitelný upevňovací rám, b) Svorkovnici elektrického vedení, c) Výkonový stykač, d) voupolohový vypínač, e) Tepelnou pojistku, f) Spojení s ovládací jednotkou č , prodávané jako příslušenství, která umožňuje funkce popsané na straně 8., g) Upevňovací podstavec, k dispozici jako příslušenství H P L odáváme v pěti provedeních: 1. Teplovzdušný ohřívač připevněný na stěně, bez ovládací jednotky, 2. Teplovzdušný ohřívač připevněný na stěně, s vnitřní ovládací jednotkou, 3. Teplovzdušný ohřívač připevněný na stěně, s ovládací jednotkou na stěně, 4. Mobilní teplovzdušný ohřívač bez ovládací jednotky, 5. Mobilní teplovzdušný ohřívač s vnitřní ovládací jednotkou. obr. 1 TYP Výkon [kw] TOPNÍ Napětí [V] Rychlost [tr/min.] VNTIL Průtok [m 3 /h] Proud studeného vzduchu [m] x 330 x Mono Tri Tri x 330 x Tri+N x 380 x x 380 x Tri Tri x 380 x Tri+N x 430 x x 430 x Hluk [d] Růst teploty [ K] Rozměry (mimo upevnění) L H P [mm] Váha [kg] 2. POKYNY K INSTLI Teplovzdušný ohřívač lehce skloňte k zemi, abyste zabránili vrstvení vzduchu pod stropem (obr. 2 a 3). Nesměřujte proud vzduchu přímo na chladné zdi nebo poblíž chladných zdí (obr. 5 a 7). Pokud je instalováno několik teplovzdušných ohřívačů, proudy vzduchu by se neměly křížit (obr. 4 a 6). Nefoukejte přímo na osoby pohybující se v místnosti. održováním těchto pokynů ušetříte energii. SPRÁVNĚ obr. 2 obr. 4 obr. 6 ŠPTNĚ obr.3 obr. 5 obr. 7 2

3 3. INSTL PŘIPVNĚNÍ POPĚRY Podpěra je dodána v lepenkové krabici a obsahuje a) sklopný úhelník b) příčný rám c) balíček šroubů Orientační čep je standardně upevněn pod teplovzdušný ohřívač. Jsou 2 možnosti upevnění: ) Vertikální upevnění na zeď, sloup, atd.: 4 otvory, 13 Použijte sklopný úhelník (obr. 8) na zdvihnutí fixačních otvorů. Upevněte podpěru čtyřmi šrouby nebo skobami. Uzpůsobte příčné rameno na sklopném úhelníku, žebra směrem obr. 8 dovnitř. Otvory ramene by měly být umístěny na stejné straně, jako otvory sklopného úhelníku (obr. 9). Vložte šroub M8 120 (směrem od úhelníku) do otvorů, viz obr. 6 nebo 7. Ručně utáhněte zajišťovací matici M8. Vložte druhý šroub M8 120 do otvoru požadovaného sklonu: 6+3 nebo 7+5 = 0 (horizontálně) 6+2 = = = = = = = = = = bez příčného ramene = 90 (vertikálně) oporučené sklony jsou zvýrazněny. Utáhněte druhou matici M8 a utáhněte obě zajišťovací matice M Obrázek 8 ukazuje rozměry podpěry spolu s fixačními otvory sklopného úhelníku (v mm). Upevňování topného tělesa na podpěře (viz podrobnosti): Umístěte topné těleso na jeho podpěru a zašroubujte spoj (zašroubujte M12 + kruh žeber) klíčem na matice 19 mm. Umístěte 2 zajišťovací spoje (ozn. ) a zašroubujte ručně matice (ozn. ). Přizpůsobte teplovzdušný ohřívač požadované pozici. Utáhněte spoje a klíči 19 a 10 mm. Vstupy pro kabely ZĎ F Modely F 3 / 4,5 kw / 6 kw / 9 kw / 12 kw / 15 kw / 18 kw / 24 kw Čep Topné těleso 7 etail obr. 9 5 Příčné rameno Sklopný úhelník

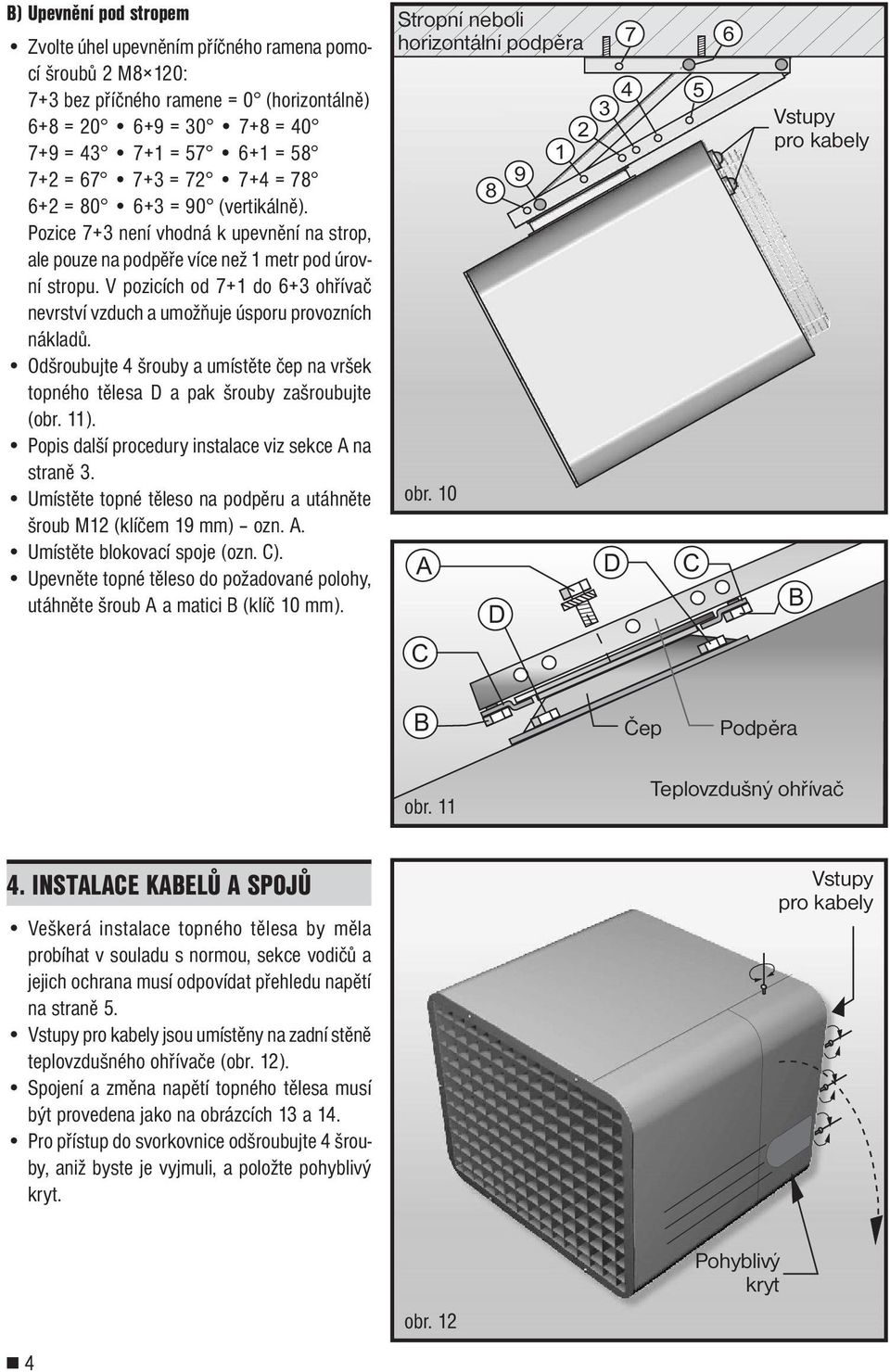

4 ) Upevnění pod stropem Zvolte úhel upevněním příčného ramena pomocí šroubů 2 M8 120: 7+3 bez příčného ramene = 0 (horizontálně) 6+8 = = = = = = = = = = = 90 (vertikálně). Pozice 7+3 není vhodná k upevnění na strop, ale pouze na podpěře více než 1 metr pod úrovní stropu. V pozicích od 7+1 do 6+3 ohřívač nevrství vzduch a umožňuje úsporu provozních nákladů. Odšroubujte 4 šrouby a umístěte čep na vršek topného tělesa a pak šrouby zašroubujte (obr. 11). Popis další procedury instalace viz sekce na straně 3. Umístěte topné těleso na podpěru a utáhněte šroub M12 (klíčem 19 mm) ozn.. Umístěte blokovací spoje (ozn. ). Upevněte topné těleso do požadované polohy, utáhněte šroub a matici (klíč 10 mm). Stropní neboli horizontální podpěra obr Vstupy pro kabely Čep Podpěra obr. 11 Teplovzdušný ohřívač 4. INSTL KLŮ SPOJŮ Veškerá instalace topného tělesa by měla probíhat v souladu s normou, sekce vodičů a jejich ochrana musí odpovídat přehledu napětí na straně 5. Vstupy pro kabely jsou umístěny na zadní stěně teplovzdušného ohřívače (obr. 12). Spojení a změna napětí topného tělesa musí být provedena jako na obrázcích 13 a 14. Pro přístup do svorkovnice odšroubujte 4 šrouby, aniž byste je vyjmuli, a položte pohyblivý kryt. Vstupy pro kabely obr. 12 Pohyblivý kryt 4

5 Modely 3 / 4,5 kw 4 / 6 kw 6 / 9 kw 8 / 12 kw 12 / 15 kw 9 / 18 kw 12 / 24 kw Rychlosti Příkon na fázi 230 V Mono 230 V Tri 400 V Tri 1 13,04 7,53 4, ,57 11,30 6, ,39 10,04 5, ,09 15,06 8, ,13 15,06 8, ,78 22,59 12, ,17 20,08 11, ,48 30,12 17, ,22 25,10 14, ,65 21, ,59 12, ,18 25, ,12 17, ,24 34,64 Teplovzdušné ohřívače jsou dodávány jako třífázové ohřívače na 400V s dvojitou izolací. Fázové vodiče a pracovní vodič musí být přivedeny na příslušné svorky. Při změně napájení viz obr.13, je nutné pečlivě utáhnout šrouby. Teplovzdušné ohřívače od 4,5 do 15 kw Teplovzdušné ohřívače od 18 do 24 kw 230 V Mono 230 V Tri+N 400 V Tri+N 1 1 bílý 2 bílý zelený bílý 2 Ph 3 3 zelený N N zelený N FUNGUJ 230 V Tri+N 400 V Tri+N 1 1 zelený bílý 2 2 bílý bílý zelený bílý zelený zelený 3 N 3 N FUNGUJ obr. 13 POZNÁMK: Ventilátor pracuje vždy pod jednofázovým proudem 230 V Modely Vstupní proud motoru + relé Výkon 3 / 4,5 kw 0,32 4 / 6 kw 0,32 6 / 9 kw 0,52 8 / 12 kw 0,79 12 / 15 kw 0,79 9 / 18 kw 0,74 12 / 24 kw 0,78 5

6 ) Schéma kabelů teplovzdušných ohřívačů 3 / 4,5 kw, 4 / 6 kw a 6 / 9 kw: Fáze 1 Fáze 2 Fáze 3 Svorkovnice Silnoproudé relé Odpory Uzemnění Tepelná pojistka Ventilátor Relé Časovač ) Schéma kabelů teplovzdušných ohřívačů 8 / 12 kw a 10 / 15 kw: Silnoproudé relé 2 Fáze 1 Fáze 2 Fáze 3 Uzemnění Svorkovnice Silnoproudé relé 1 Odpory Tepelná pojistka Časovač Ventilátor Kondenzátor 6

7 ) Schéma kabelů teplovzdušných ohřívačů 9 / 18 kw a 12 / 24 kw: Silnoproudé relé 2 Odpory Fáze 1 Svorkovnice Fáze 2 Fáze 3 Silnoproudé relé 1 Odpory Uzemnění Tepelná pojistka Časovač Ventilátor Kondenzátor Relé změny rychlosti 7

8 5. OVLÁÍ JNOTK ) Spojení ovládací jednotky Vybavení této ovládací jednotky: jeden trojpolohový spínač: Vypnuto Studené větrání Větrání + Vyhřívání jeden dvoupolohový spínač: Pomalá rychlost Plná rychlost jeden prostorový termostat, který pracuje pouze v poloze - Může být připevněn na desce nebo na zdi. - Měl by být spojen se svorkovými skříňkami dálkového ovládání,,,, podle nákresů na stranách 9 a Kabel k použití: 5 1,5 mm 2 (+ topné těleso v případě upevnění na zadní straně ohřívače). - Ovládací jednotka může řídit až 5 teplovzdušných ohřívačů. - Poznámka: tyto funkce mohou být zajištěny bez dodatečně dodaného příslušenství. ) Schéma kabelů ovládací skříně Termostat 8

9 ) Řízení několika teplovzdušných ohřívačů jedinou ovládací skříní V jednofázový Třífázový 230 V+N Třífázový 400 V+N Ovládací jednotka Termostat Teplovzdušný ohřívač č. 1 1 L1 L2 Teplovzdušný ohřívač č. 2 1 L1 L2 Jakýkoli další teplovzdušný ohřívač se připojí stejně jako č. 2. 9

10 ) Řízení několika teplovzdušných ohřívačů jedinou ovládací skříní Třífázový ohřívač na 400 V bez pracovního vodiče MONO 230 V P N Ovládací jednotka Termostat Teplovzdušný ohřívač č. 1 1 L1 L2 Teplovzdušný ohřívač č. 2 1 L1 L2 Jakýkoli další teplovzdušný ohřívač se připojí stejně jako č

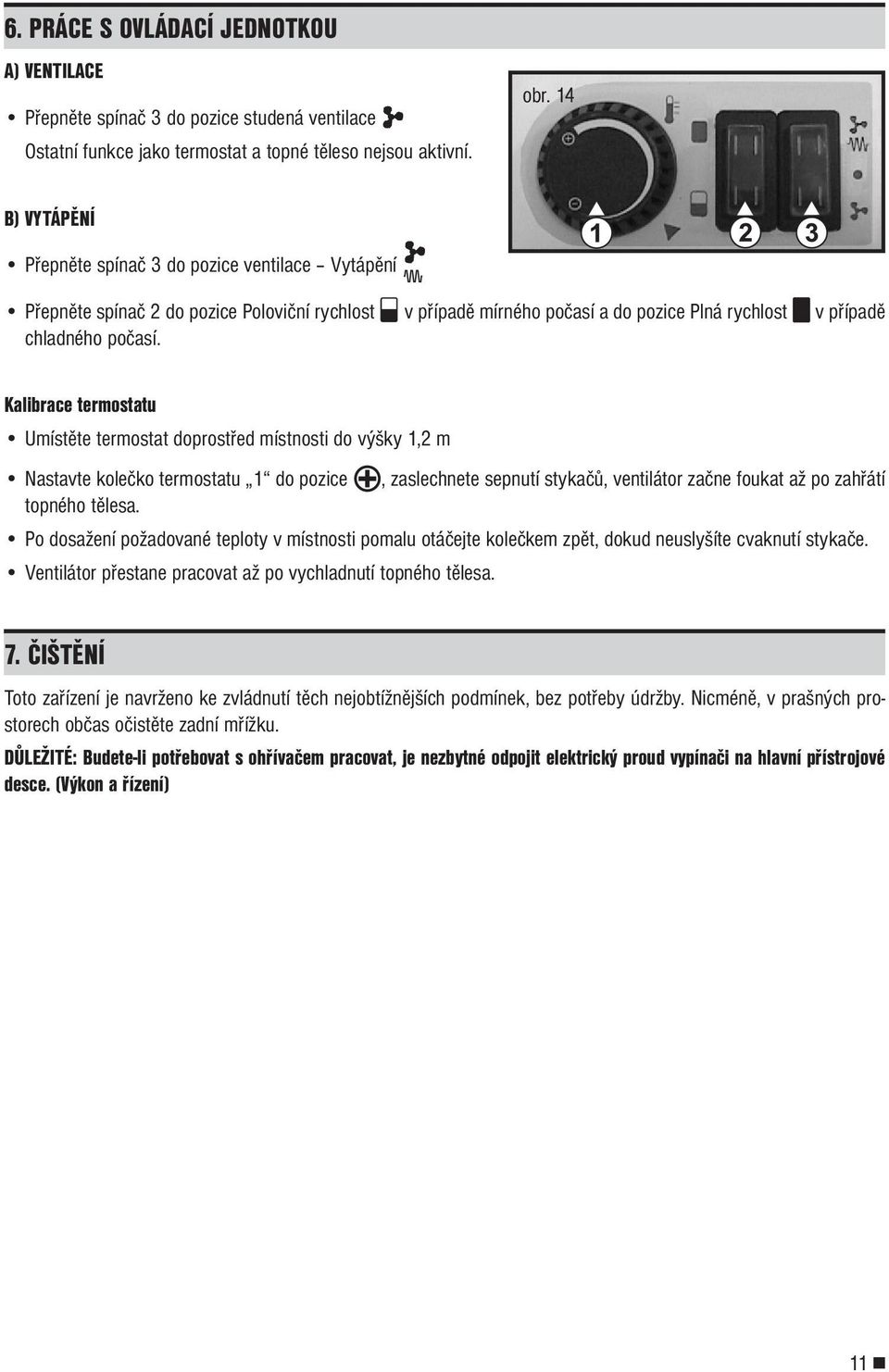

11 6. PRÁ S OVLÁÍ JNOTKOU ) VNTIL Přepněte spínač 3 do pozice studená ventilace Ostatní funkce jako termostat a topné těleso nejsou aktivní. obr. 14 ) VYTÁPĚNÍ Přepněte spínač 3 do pozice ventilace Vytápění Přepněte spínač 2 do pozice Poloviční rychlost v případě mírného počasí a do pozice Plná rychlost v případě chladného počasí. Kalibrace termostatu Umístěte termostat doprostřed místnosti do výšky 1,2 m Nastavte kolečko termostatu 1 do pozice, zaslechnete sepnutí stykačů, ventilátor začne foukat až po zahřátí topného tělesa. Po dosažení požadované teploty v místnosti pomalu otáčejte kolečkem zpět, dokud neuslyšíte cvaknutí stykače. Ventilátor přestane pracovat až po vychladnutí topného tělesa. 7. ČIŠTĚNÍ Toto zařízení je navrženo ke zvládnutí těch nejobtížnějších podmínek, bez potřeby údržby. Nicméně, v prašných prostorech občas očistěte zadní mřížku. ŮLŽITÉ: udete-li potřebovat s ohřívačem pracovat, je nezbytné odpojit elektrický proud vypínači na hlavní přístrojové desce. (Výkon a řízení) 11

12 KONTROLNÍ PROUR VÝKON 3 / 4,5 4 / 6 6 / 9 8 / / 15 9 / / 24 SIGN FUNK TYP MOTORU VRTUL TYP STYKČ RYHLOST STRTU INTNZIT PŘIPVNĚNÍ N ZĎ ŠROUY:MTKY SMĚR OTÁČNÍ VRTUL ZÁRUK ZŘÍZNÍ: RFRN: TUM VÝROY: HONONÍ: NPĚTÍ: KONTROL: OHONÍK datum prodeje: UŽIVTL jméno: úplná adresa: Fenix Trading s.r.o., Slezská 2, Jeseník tel.: , fax: fenix@fenixgroup.cz
