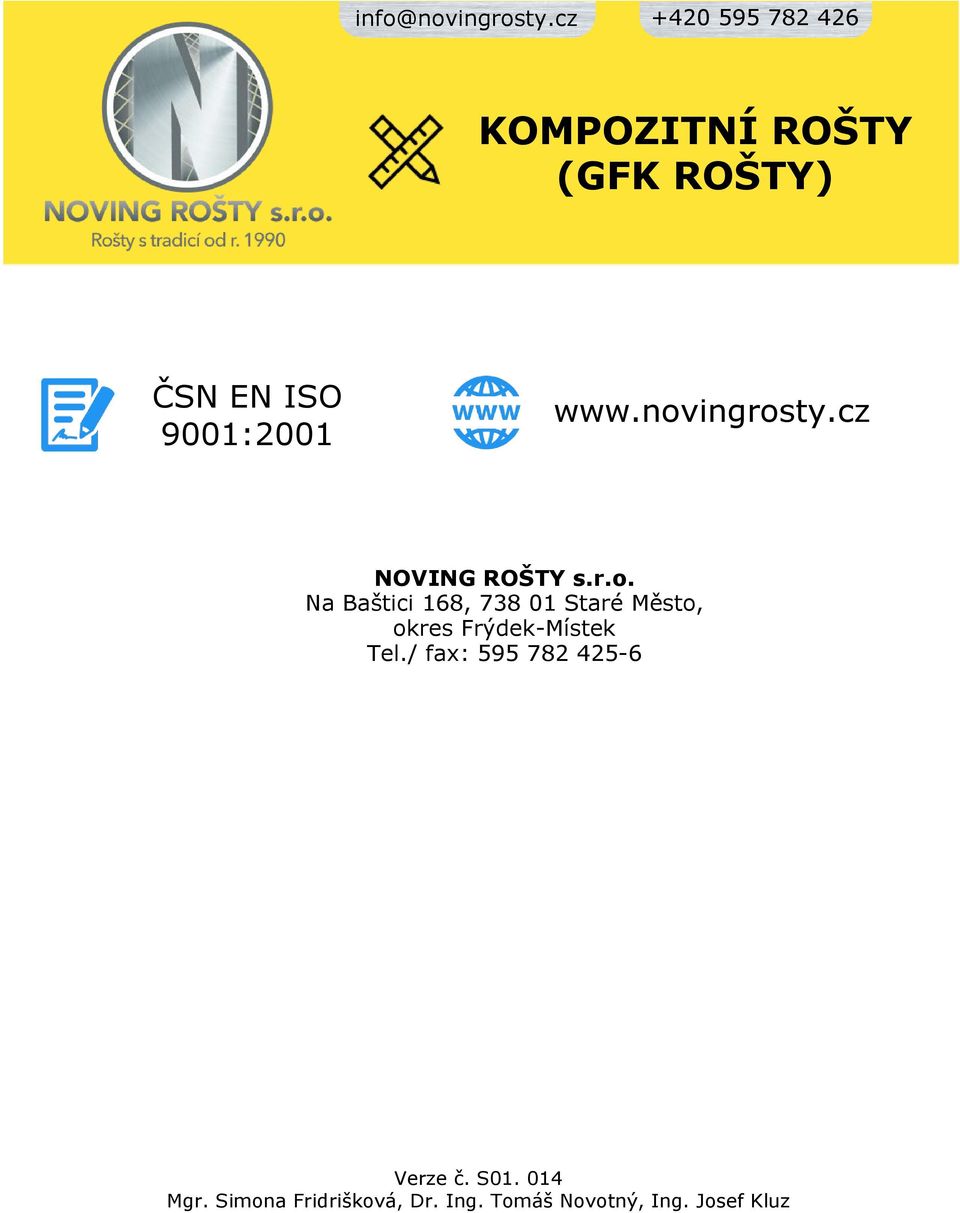

1 KOMPOZITNÍ ROŠTY (GFK ROŠTY) ČSN EN ISO 9001: NOVING ROŠTY s.r.o. Na Baštici 168, Staré Město, okres Frýdek-Místek Tel./ fax: erze. S Mgr. Simona Fridriškov, r. Ing. Tomš Novotný, Ing. osef lz

www.novingrosty.cz NOVING ROŠTY s.r.o. Na Baštici 168, 738 01 Staré Město, okres Frýdek-Místek Tel.

stabilitu vůči rušivým chemickým látkám - samozhášivá - barva ocelová šeď ( RAL 7040 ) ISO NON FIRE - izoftalová polyesterová pryskyřice s nehořlavou složkou pro použití v nepříznivém prostředí - pro

2 Typy kompozitních roštů ECO STANDARD - ortoftalová polyesterová pryskyřice. Používá se v korozním médiu - bez zpomalovače hoření - barva ocelová šeď ( RAL 9006 ) ECO NON FIRE - ortoftalová polyesterová pryskyřice s nehořlavou složkou - zajišťuje deaktivaci spalování a stabilitu vůči rušivým chemickým látkám - samozhášivá - barva ocelová šeď ( RAL 7040 ) ISO NON FIRE - izoftalová polyesterová pryskyřice s nehořlavou složkou pro použití v nepříznivém prostředí - pro chemicky středně agresivní prostředí - samozhášivá - barva zelená ( RAL 6010 ) ISO FOOD-NON FIRE - izoftalová polyesterová pryskyřice s nehořlavou složkou pro potravinářský průmysl a živočišnou výrobu - barva světle šedá ( RAL 7035 ) VINYL NON FIRE - vinylesterová pryskyřice s nehořlavou složkou pro použití v nepříznivém prostředí - pro chemicky vysoce agresivní prostředí - samozhášivá - bez halogenový retardant proti hoření - barva oranžová - červená ( RAL 2002 ) PHENOL NON FIRE - fenolická pryskyřice s nehořlavou složkou, jež poskytuje využití tepla, zpomaluje spalování a má nízký index vzniku kouře - na použití v oblastech, kde je důležitá ohnivzdornost, nízký objem dýmu a toxických výparů (např. vrtné plošiny atd.) - barva černá ( RAL 9004 ) Na přání lze objednat rošty s plnou pochozí deskou, která je opatřena drsným povrchem s pískovanými zrny (výška panelu je o 3,5 mm vyšší)

3 Na přání lze objednat za příplatek jakoukoliv barvu. Na přání lze objednat za příplatek pískovaný povrch roštů. ( na povrchu je křemenný krystal - nejvyšší stupeň proti smyku ) Níže uvedené informace platí pro všechny typy kompozitních roštů : standardní výška roštu 26 mm, 30 mm, 38 mm, 50 mm standardní typ oka 32x32 mm (osově 38x38), (pouze u výšky 50 oko 50x50) všechny žebra panelů mají na pochůzné straně - konkávní tvar - vynikající protiskluzové vlastnosti u všech typů roštů je rozsah provozních teplot = dolní mez -60 C, horní mez dle typu C Typ SCREENGRID výška roštu 13 mm, oko 45x45 mm Typ MICROMESH oko 13x13 mm,standardní výška roštu 26 mm, 30 mm, 38 mm

38 mm, 50 mm standardní typ oka 32x32 mm (osově 38x38), (pouze u výšky 50 oko 50x50) všechny žebra panelů mají na pochůzné straně - konkávní tvar - vynikající

4 Montáž a upevnění : Výška roštu Vzdálenost podpěr Délka přesah 26 m. 750 mm 30 mm 30 m mm 30 mm 36 m mm 40 mm Váha roštů : - 26 oko 38/38 12,5 kg/m2-30 oko 38/38 15 kg/m2-30 oko 19/19 19 kg/m2 - MICROMESH - 38 oko 38/38 19 kg/m2-38 oko 19/19 21,5 kg/m2 MICROMESH - 50 oko 50/50 22 kg/m2 Požární charakteristika : Typ materiálu Označení Index šíření plamene ECO C 3 ISO C 1 VINYL C 1 is = 37 mm/min is = 39 mm/min

1200 mm 40 mm Váha roštů : - 26 oko 38/38 12,5 kg/m2-30 oko 38/38 15 kg/m2-30 oko 19/19 19 kg/m2 -

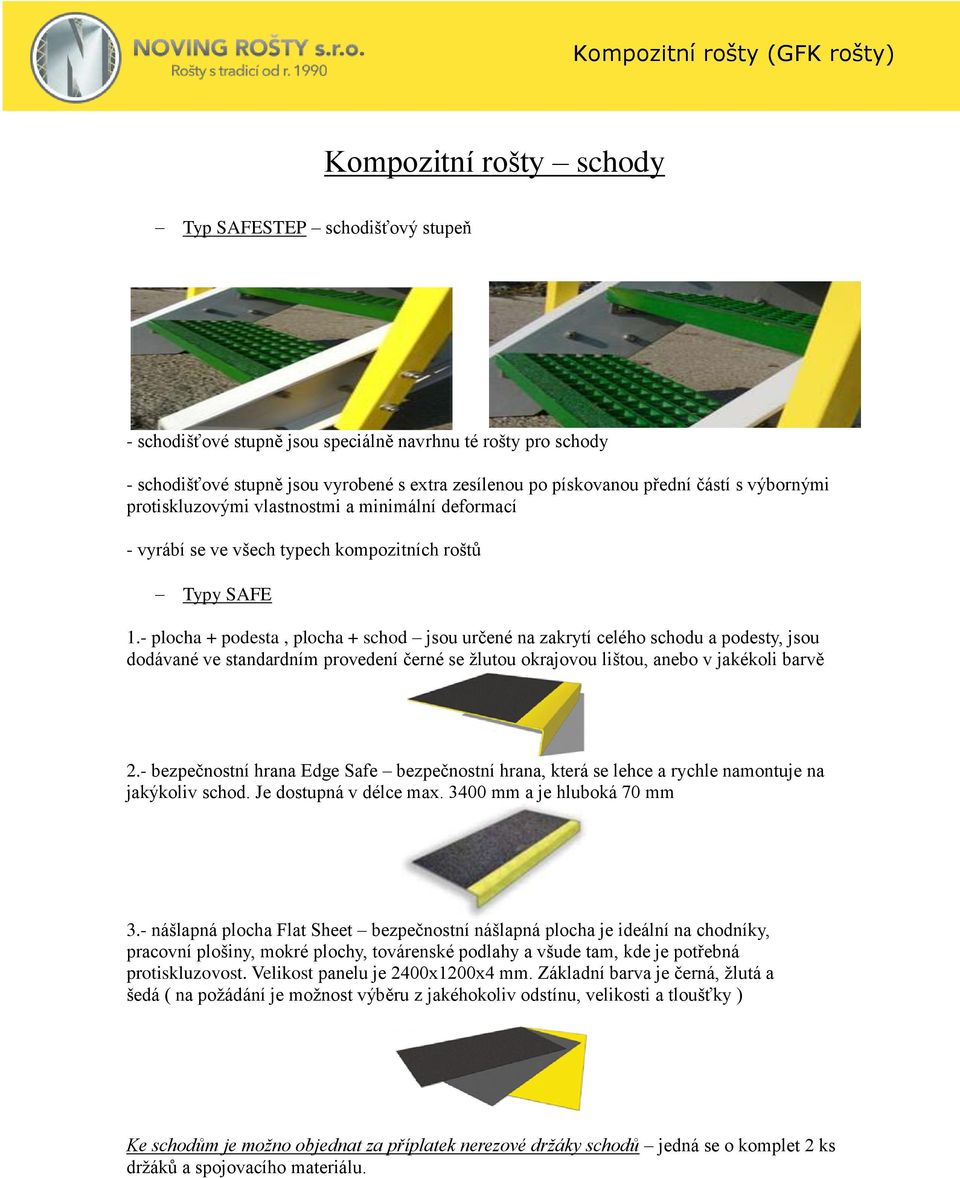

5 Kompozitní rošty schody Typ SAFESTEP schodišťový stupeň - schodišťové stupně jsou speciálně navrhnu té rošty pro schody - schodišťové stupně jsou vyrobené s extra zesílenou po pískovanou přední částí s výbornými protiskluzovými vlastnostmi a minimální deformací - vyrábí se ve všech typech kompozitních roštů Typy SAFE 1.- plocha + podesta, plocha + schod jsou určené na zakrytí celého schodu a podesty, jsou dodávané ve standardním provedení černé se žlutou okrajovou lištou, anebo v jakékoli barvě 2.- bezpečnostní hrana Edge Safe bezpečnostní hrana, která se lehce a rychle namontuje na jakýkoliv schod. Je dostupná v délce max mm a je hluboká 70 mm 3.- nášlapná plocha Flat Sheet bezpečnostní nášlapná plocha je ideální na chodníky, pracovní plošiny, mokré plochy, továrenské podlahy a všude tam, kde je potřebná protiskluzovost. Velikost panelu je 2400x1200x4 mm. Základní barva je černá, žlutá a šedá ( na požádání je možnost výběru z jakéhokoliv odstínu, velikosti a tloušťky ) Ke schodům je možno objednat za příplatek nerezové držáky schodů jedná se o komplet 2 ks držáků a spojovacího materiálu.

- plocha + podesta, plocha + schod jsou určené na zakrytí celého schodu a podesty, jsou dodávané ve standardním provedení černé se žlutou okrajovou lištou, anebo v jakékoli barvě 2.

6 Kompozitní nosníkové prvky Je možné objednat i kompozitní nosné prvky z profilů typu : I, U, T, L atd., systém zábradlí i s okopovou zábranou (vždy jen na přesnou specifikaci stavby).

7 Příslušenství Spojovací materiál pozinkované nerezové M spona spojuje rošt přímo s nosníkem (nosník se musí provrtat) S spona je speciálně navrhnuta pro rošty MICROMESH (nosník se musí provrtat) B- spona - přitlačí rošt k podpěrnému nosníku (nemusí se vrtat, montuje se shora) B- spona pro MICROMESH - přitlačí rošt k podpěrnému nosníku (nemusí se vrtat, montuje se shora) F spona - spona je navrhnuta pro spojení dvou roštů vedle sebe W spona - spona je speciálně navrhnuta pro kryté rošty (nosník se musí provrtat) Horní díl spon může být ve tvarech Talířek Vlnka

spona pro MICROMESH - přitlačí rošt k podpěrnému nosníku (nemusí se vrtat, montuje se shora) F spona - spona je navrhnuta pro spojení dvou

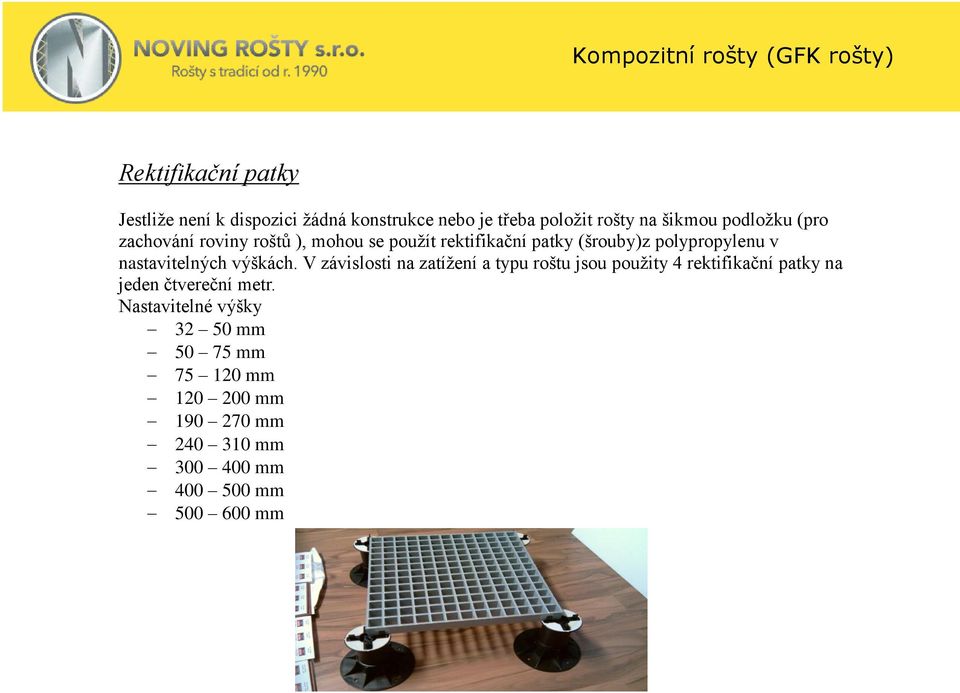

8 Rektifikační patky Jestliže není k dispozici žádná konstrukce nebo je třeba položit rošty na šikmou podložku (pro zachování roviny roštů ), mohou se použít rektifikační patky (šrouby)z polypropylenu v nastavitelných výškách. V závislosti na zatížení a typu roštu jsou použity 4 rektifikační patky na jeden čtvereční metr. Nastavitelné výšky mm mm mm mm mm mm mm mm mm

výškách. V závislosti na zatížení a typu roštu jsou použity 4 rektifikační patky na jeden čtvereční metr.
