1 DOKUMENTACE PŘIKLÁDANÁ K ŽÁDOSTI dokumentace : O DOTACI V PROGRAMU ZELENÁ ÚSPORÁM V OBLASTI PODPORY A stupeň místo stavby : Benešov zadavatel : Město Benešov Masarykovo náměstí Benešov název stavby : ZATEPLENÍ BYTOVÉHO DOMU UL. PRAŽSKÉHO POVSTÁNI ČP PPČ. 2778/11 K.Ú. BENEŠOV U PRAHY TECHNICKÁ ZPRÁVA vypracoval : Jakub Veleba datum : červen 2010

náměstí 100 256 00 Benešov název stavby : ZATEPLENÍ BYTOVÉHO DOMU UL.

2 Identifikace stavebníka/žadatele: jméno a příjmení, místo trvalého pobytu stavebníka Město Benešov, Masarykovo náměstí 100, Benešov jméno a příjmení projektanta, číslo, pod kterým je v evidenci autorizovaných osob, vedené Českou komorou architektů nebo Českou komorou autorizovaných inženýrů a techniků činných ve výstavbě, zapsán s vyznačeným oborem, popřípadě specializací jeho autorizace, rovněž jeho kontaktní adresa; případně stejné údaje u osoby oprávněné k činnostem stanoveným zákonem č. 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů (energetický auditor, energetický expert). údaje o projektantovi: název : BeN projekt, s.r.o. sídlo : Jana Nohy 1441, Benešov IČO : DIČ : CZ statutární zástupce : Ing. Roman Moravec, jednatel společnosti spojení : tel.: , oprávnění : živnostenský list ev.č , č.j /06/Z/Z1-07 s předmětem podnikání - projektová činnost ve výstavbě Údaje o stavbě a její stručný popis: účel stavby Jedná se o pětipodlažní bytový dům obdélníkového půdorysu, zastřešený plochou střechou, jedním štítem navazující na další, identický objekt. Jednotlivá podlaží jsou přístupná po dvouramenných schodištích. V suterénu se nacházejí dva byty a dále sklepní prostory se skladovými kójemi, prádelna, sušárna, kočárkárna atd. V každém dalším nadzemním podlaží se pak nachází po pěti bytech. Dům byl realizován ve 2. polovině 90-tých let tohoto století. Obvodové a nosné konstrukce jsou vyzděny z cihel Porotherm, vnitřní dělící konstrukce tvoří příčky z cihel Pk Cd, v omezeném rozsahu pak sendvičové zdivo. Stropní desky jsou realizovány z prefabrikovaných železobetonových panelů. Stávající okna jsou vesměs kyvná, zdvojená, ve dřevěném rámu a od realizace budovy nebyla měněna. Hlavní vstup do budovy je tvořen proskleným parterem s odděleným zádveřím. technické a konstrukční řešení stavby a konstrukcí tvořících její obálku, popis navrhovaných úprav Svislé konstrukce stávající stav Obvodové nosné stěny jsou vyzděny z cihel Porotherm 44 P+D a Porotherm 40 P+D, vnitřní nosné stěny pak z cihel Porotherm 40 P+D a Porotherm 24 P+D. Nenosné stěny oddělující byty od společných prostor byly provedeny jako sendvič tvořený dvěma příčkami tl. 100 mm z cihel plných, mezi něž byla vložena minerální vlna Orsil tl. 80 mm.. Vnitřní příčky tl. 100 mm jsou vyzděny z příčkovek Pk Cd.. Na stěnách jsou naneseny klasické vápenné omítky. V okenních otvorech jsou vsazena zdvojená okna v dřevěném rámu, která nebyla od realizace stavby měněna. Hlavní vchodové dveře jsou kovové, prosklené. Zadní dveře do 1.PP jsou dřevěné, plné. 1

autorizace, rovněž jeho kontaktní adresa; případně stejné údaje u osoby oprávněné k činnostem stanoveným zákonem č. 406/2000 Sb.

3 Vodorovné konstrukce stávající stav Na úrovni terénu proveden podkladní beton tl. 80 mm, hydroizolace, betonová mazanina a, nášlapná vrstva. V obytných, vytápěných místnostech (suterénní byty) je v podlaze vložena tepelná izolace pěnový polystyren tl. 20 mm. Stropy nad všemi podlažími z železobetonových stropních panelů tl. 200 mm, betonová mazanina tl. 50 mm, nášlapná vrstva. Střecha nad stropem posledního podlaží tvořena střešními deskami a povlakovou střešní kritinou. Stropní konstrukce pod touto střechou je izolována deskami z minerální vlny Orsil tl. 120 mm. Nová okna, dveře a prosklené stěny Stávající kyvná dřevěná zdvojená okna budou nahrazena novými dvoukřídlými okny v plastovém šestikomorovém rámu, zasklenými tepelně izolačním dvojsklem. Celkový koeficient prostupu tepla oknem do 1,2 W/(m 2. K). Nová okna budou vyrobena jako otvíravá a sklopná, protože použitý materiál neumožňuje kyvné provedení. Definitivní členění a způsob otevírání oken bude upřesněn po konzultaci s investorem a majiteli bytu. Stávající vchodové prosklené stěny a vstupní dveře z exteriéru budou nahrazeny novými plastovými konstrukcemi zasklenými tepelně izolačním dvojsklem. Tyto dveře a prosklené stěny nejsou zahrnuty v energetickém hodnocení pro dotaci ZÚ, jejich přesná specifikace bude odvozena od konkrétní dodávky vybraného dodavatele. Výkaz oken je obsažen ve výkresové části dokumentace. Zateplovací fasádní plášť Vnější tepelně izolační kompozitní systém ETICS s izolací z fasádního pěnového polystyrenu základní tloušťky 100 mm, součinitel tepelné vodivosti 0,039 W/mK - požadavek převzatý z odborného posudku. V ostěních a nadpražích okenních a dveřních otvorů bude použit fasádní pěnový polystyren tl. 20 mm. V pásu do 300 mm nad terénem nebo nad pochůzí plochou bude použit polystyren extrudovaný nebo perimetrický se stejným tepelně izolačním parametrem. Na zateplení bude aplikována tenkovrstvá probarvená omítka v odstínu shodném s původní fasádou. Nad hlavním vstupem bude vytvořen fasádní reliéf z nalepených polystyrenových pásů tl mm dle původního stavu. Tepelná izolace stropu Po rozebrání stříšky nad vstupním traktem budou na strop tohoto traktu ploše položeny desky z minerální vlny o celkové tloušťce 200 mm (souvrství z desek 2x 100 mm s navzájem překrytými sparami), povrch izolace bude ošetřen položením lepenky A400H. Toto zateplení není zahrnuto v energetickém hodnocení pro dotaci ZÚ, Dodavatelé úprav zahrnutých v energetickém hodnocení pro dotaci ZÚ (výroba a osazení nových oken, dodávka a instalace zateplovacího fasádního pláště) budou vybráni ze seznamu odborných dodavatelů, kteří prokázali svoji kvalifikaci spolu s osvědčením o odbornosti v jedné či více činnostech, podporovaných v rámci dotačního programu Zelená úsporám. 2

200 mm, betonová mazanina tl. 50 mm, nášlapná vrstva. Střecha nad stropem posledního podlaží tvořena střešními deskami a povlakovou střešní kritinou.

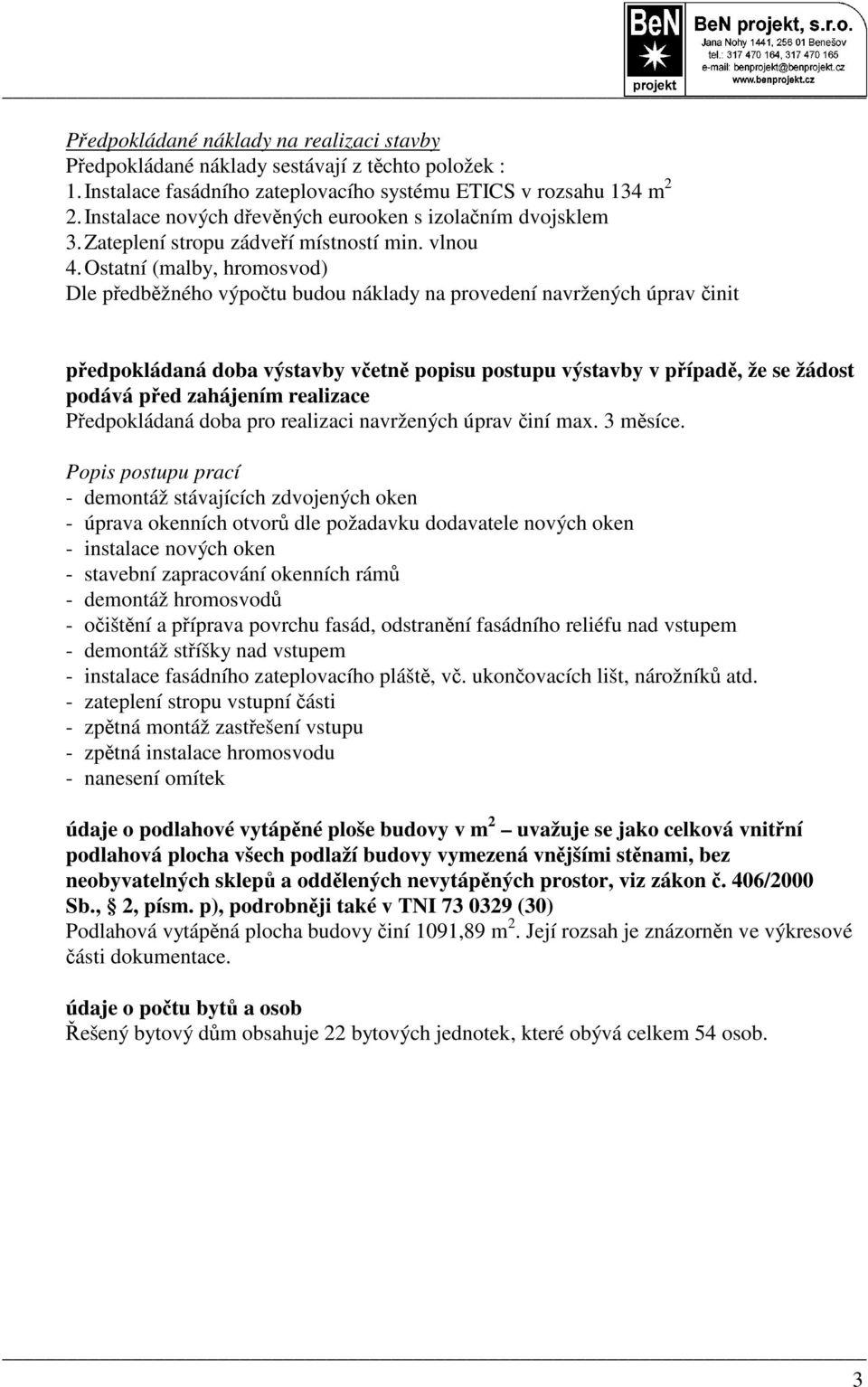

4 Předpokládané náklady na realizaci stavby Předpokládané náklady sestávají z těchto položek : 1. Instalace fasádního zateplovacího systému ETICS v rozsahu 134 m 2 2. Instalace nových dřevěných eurooken s izolačním dvojsklem 3. Zateplení stropu zádveří místností min. vlnou 4. Ostatní (malby, hromosvod) Dle předběžného výpočtu budou náklady na provedení navržených úprav činit předpokládaná doba výstavby včetně popisu postupu výstavby v případě, že se žádost podává před zahájením realizace Předpokládaná doba pro realizaci navržených úprav činí max. 3 měsíce. Popis postupu prací - demontáž stávajících zdvojených oken - úprava okenních otvorů dle požadavku dodavatele nových oken - instalace nových oken - stavební zapracování okenních rámů - demontáž hromosvodů - očištění a příprava povrchu fasád, odstranění fasádního reliéfu nad vstupem - demontáž stříšky nad vstupem - instalace fasádního zateplovacího pláště, vč. ukončovacích lišt, nárožníků atd. - zateplení stropu vstupní části - zpětná montáž zastřešení vstupu - zpětná instalace hromosvodu - nanesení omítek údaje o podlahové vytápěné ploše budovy v m 2 uvažuje se jako celková vnitřní podlahová plocha všech podlaží budovy vymezená vnějšími stěnami, bez neobyvatelných sklepů a oddělených nevytápěných prostor, viz zákon č. 406/2000 Sb., 2, písm. p), podrobněji také v TNI (30) Podlahová vytápěná plocha budovy činí 1091,89 m 2. Její rozsah je znázorněn ve výkresové části dokumentace. údaje o počtu bytů a osob Řešený bytový dům obsahuje 22 bytových jednotek, které obývá celkem 54 osob. 3

Ostatní (malby, hromosvod) Dle předběžného výpočtu budou náklady na provedení navržených úprav činit předpokládaná doba výstavby včetně popisu postupu výstavby v případě, že se žádost podává před
