1 SKLEPY SUCHÉ A IZOLOVANÉ Dodatečná izolace staveb / sanace zdiva

2 2 Obsah

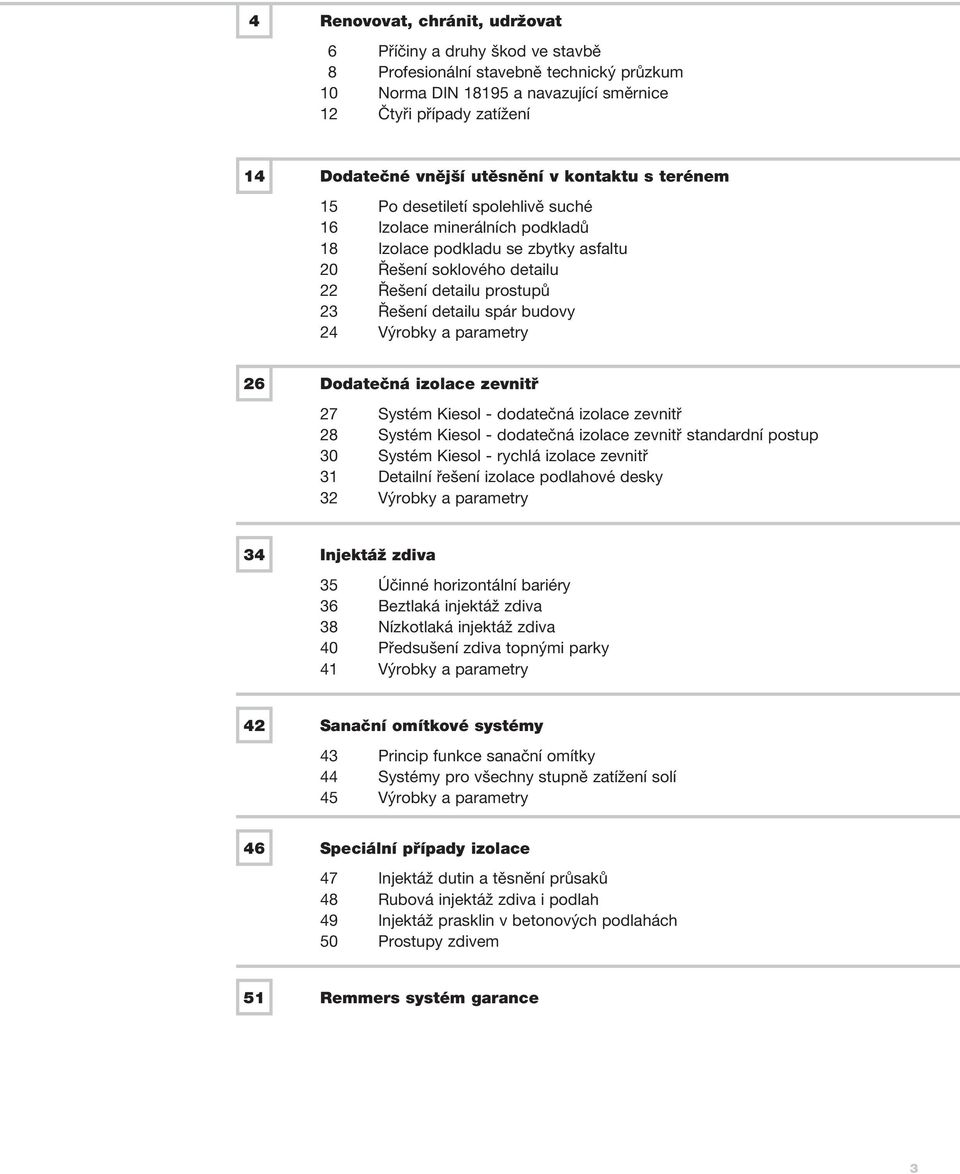

3 4 Renovovat, chránit, udržovat 6 Příčiny a druhy škod ve stavbě 8 Profesionální stavebně technický průzkum 10 Norma DIN a navazující směrnice 12 Čtyři případy zatížení 14 Dodatečné vnější utěsnění v kontaktu s terénem 15 Po desetiletí spolehlivě suché 16 Izolace minerálních podkladů 18 Izolace podkladu se zbytky asfaltu 20 Řešení soklového detailu 22 Řešení detailu prostupů 23 Řešení detailu spár budovy 24 Výrobky a parametry 26 Dodatečná izolace zevnitř 27 Systém Kiesol - dodatečná izolace zevnitř 28 Systém Kiesol - dodatečná izolace zevnitř standardní postup 30 Systém Kiesol - rychlá izolace zevnitř 31 Detailní řešení izolace podlahové desky 32 Výrobky a parametry 34 Injektáž zdiva 35 Účinné horizontální bariéry 36 Beztlaká injektáž zdiva 38 Nízkotlaká injektáž zdiva 40 Předsušení zdiva topnými parky 41 Výrobky a parametry 42 Sanační omítkové systémy 43 Princip funkce sanační omítky 44 Systémy pro všechny stupně zatížení solí 45 Výrobky a parametry 46 Speciální případy izolace 47 Injektáž dutin a těsnění průsaků 48 Rubová injektáž zdiva i podlah 49 Injektáž prasklin v betonových podlahách 50 Prostupy zdivem 51 Remmers systém garance 3

4 4 Renovovat, chránit, udržovat

5 RENOVOVAT, CHRÁNIT, UDRŽOVAT Ochrana dřeva a stavby je pro dobrou věc Od roku 1949 až do současnosti se Remmers vyvinul z lokálního podniku v silnou, středně velkou, mezinárodně působící firmu v oblasti stavební chemie. Dnes jsme vedoucí firmou v oboru vysoce kvalitních systémů výrobků k rekonstrukcím, k ochraně a údržbě staveb. Cílem je chránit hodnotu stavebních objektů, trvalými řešeními od sklepa až po střechu. Poskytujeme poradenství a pomáháme vytvořit nové hodnoty pro zákazníka. Patříme k vedoucím technologickým firmám, které propagují inovace a staví na rodinné tradici. Zaměřujeme se na šest základních směrů ochrany dřeva a staveb a v těchto oblastech patříme k leaderům trhu, co se týká technologie a kvality. izolace staveb / sanace zdiva ochrana fasád / rekonstrukce péče o stavební památky povlakové systémy průmyslových a dekorativních podlah ochrana dřeva nátěry dřeva Chránit před vodou chránit vodu Působíme v oblastech preventivních i dodatečných izolací nových i starých staveb. Dokážeme eliminovat jak jednoduchou zemní vlhkost, tak i tlakovou vodu. Používáme tisíckrát osvědčená standardní řešení, která se vyznačují rychlostí a proto i hospodárností. Vedle standardu zajišťujeme také speciální řešení určená pro konkrétní budovu. Základem je vždy profesionální analýza stavu stavby. Izolace se systémy Remmers jsou skutečně odolné, spolehlivé a šetrné k životnímu prostředí, proto jsou nasazovány i v oblastech, kde je používána pitná voda. Systémy Remmers jsou vysoce odolné vůči chemikáliím a lze je implementovat například v oblastech čistíren odpadních vod. Při tomto použití systémy zároveň chrání i spodní vodu. Trvale suché a izolované Na naše výrobky a systémy lze poskytnout desetiletou záruku Remmers (RSG). RSG záruka dává uživatelům, projektantům a investorům optimální jistotu (viz str. 51). 5

6 PŘÍČINY A DRUHY STAVEBNÍCH PORUCH Trvalá ochrana před vlhkostí Voda a soli způsobují největší část všech poruch staveb. Provlhčené zdivo ohrožuje nejen stavební objekt, ale také zdraví jeho obyvatel. Takto například vzniká prostorově hygienické zatížení jako jsou plísně. K tomu se přidávají vysoké tepelné ztráty následkem provlhčených částí pláště budov. Tam, kde žijí a pracují lidé, musí být zdi a sklepy suché a těsné. Nemluvě o defektech vodovodních a odpadních potrubí a netěsnostech střech budov. Škody střešních ploch vlivem netěsnosti a vlhka mohou vznikat z následujících příčin. 6

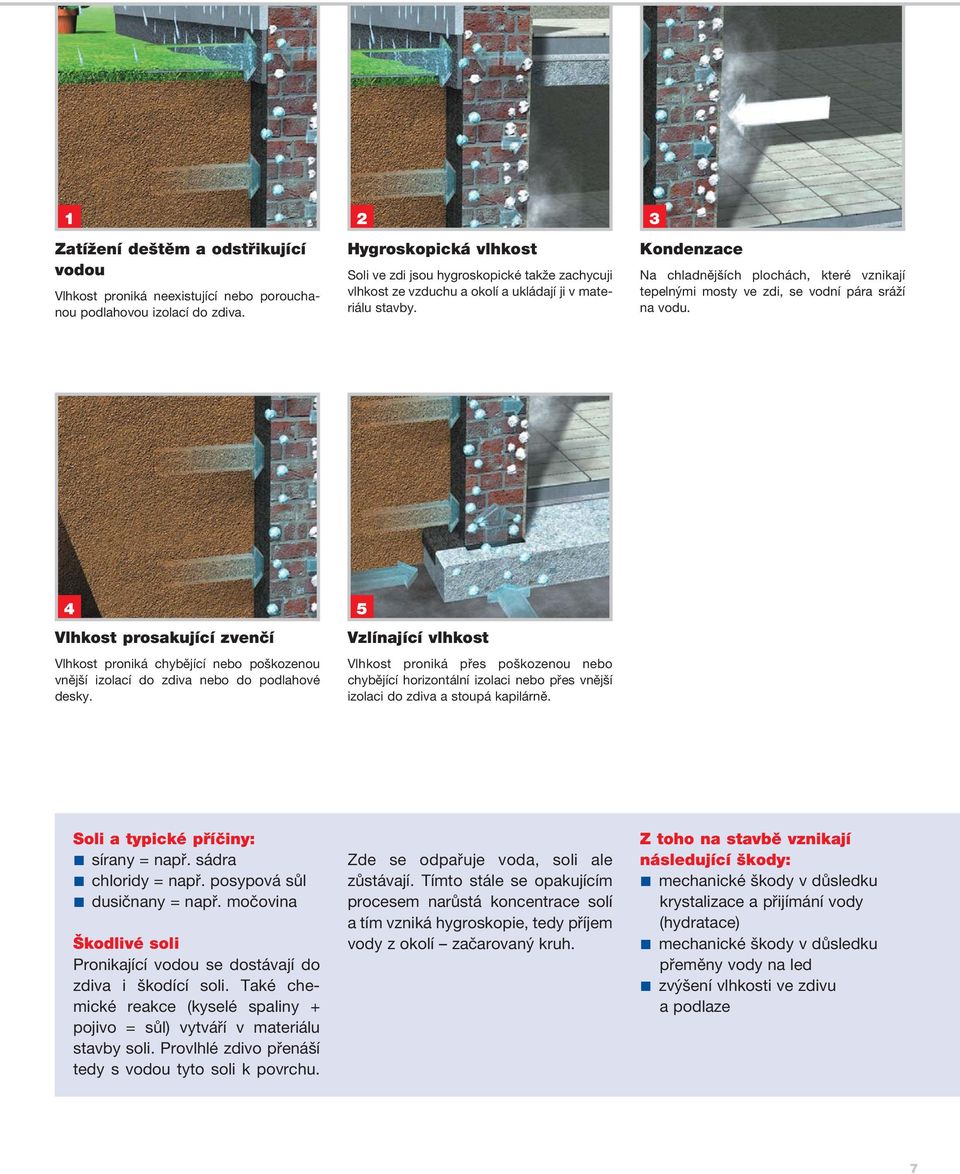

7 1 2 3 Zatížení deštěm a odstřikující vodou Vlhkost proniká neexistující nebo porouchanou podlahovou izolací do zdiva. Hygroskopická vlhkost Soli ve zdi jsou hygroskopické takže zachycuji vlhkost ze vzduchu a okolí a ukládají ji v materiálu stavby. Kondenzace Na chladnějších plochách, které vznikají tepelnými mosty ve zdi, se vodní pára sráží na vodu. 4 5 Vlhkost prosakující zvenčí Vlhkost proniká chybějící nebo poškozenou vnější izolací do zdiva nebo do podlahové desky. Vzlínající vlhkost Vlhkost proniká přes poškozenou nebo chybějící horizontální izolaci nebo přes vnější izolaci do zdiva a stoupá kapilárně. Soli a typické příčiny: sírany = např. sádra chloridy = např. posypová sůl dusičnany = např. močovina Škodlivé soli Pronikající vodou se dostávají do zdiva i škodící soli. Také chemické reakce (kyselé spaliny + pojivo = sůl) vytváří v materiálu stavby soli. Provlhlé zdivo přenáší tedy s vodou tyto soli k povrchu. Zde se odpařuje voda, soli ale zůstávají. Tímto stále se opakujícím procesem narůstá koncentrace solí a tím vzniká hygroskopie, tedy příjem vody z okolí začarovaný kruh. Z toho na stavbě vznikají následující škody: mechanické škody v důsledku krystalizace a přijímání vody (hydratace) mechanické škody v důsledku přeměny vody na led zvýšení vlhkosti ve zdivu a podlaze 7

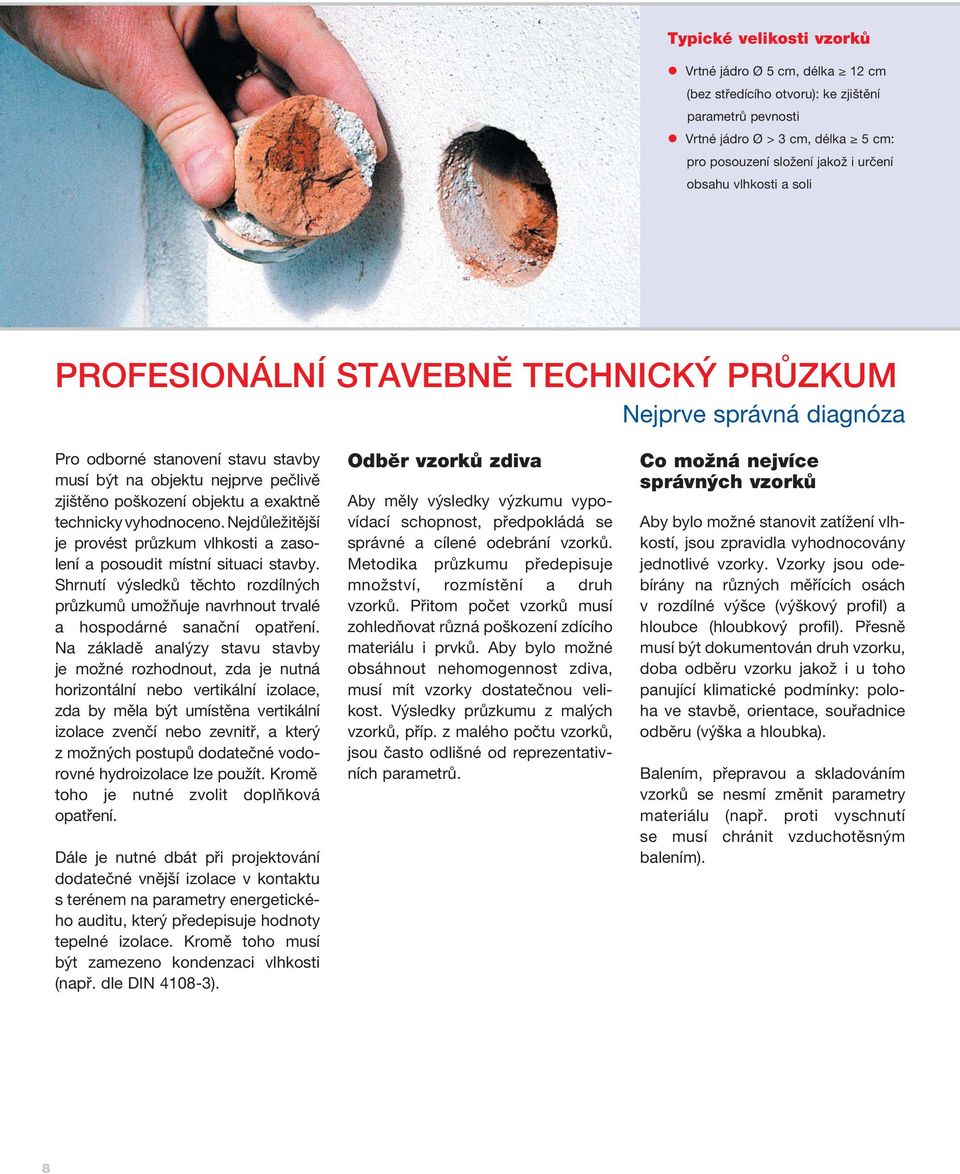

8 Typické velikosti vzorků Vrtné jádro Ø 5 cm, délka 12 cm (bez středícího otvoru): ke zjištění parametrů pevnosti Vrtné jádro Ø > 3 cm, délka 5 cm: pro posouzení složení jakož i určení obsahu vlhkosti a soli PROFESIONÁLNÍ STAVEBNĚ TECHNICKÝ PRŮZKUM Nejprve správná diagnóza Pro odborné stanovení stavu stavby musí být na objektu nejprve pečlivě zjištěno poškození objektu a exaktně technicky vyhodnoceno. Nejdůležitější je provést průzkum vlhkosti a zasolení a posoudit místní situaci stavby. Shrnutí výsledků těchto rozdílných průzkumů umožňuje navrhnout trvalé a hospodárné sanační opatření. Na základě analýzy stavu stavby je možné rozhodnout, zda je nutná horizontální nebo vertikální izolace, zda by měla být umístěna vertikální izolace zvenčí nebo zevnitř, a který z možných postupů dodatečné vodorovné hydroizolace lze použít. Kromě toho je nutné zvolit doplňková opatření. Dále je nutné dbát při projektování dodatečné vnější izolace v kontaktu s terénem na parametry energetického auditu, který předepisuje hodnoty tepelné izolace. Kromě toho musí být zamezeno kondenzaci vlhkosti (např. dle DIN ). Odběr vzorků zdiva Aby měly výsledky výzkumu vypovídací schopnost, předpokládá se správné a cílené odebrání vzorků. Metodika průzkumu předepisuje množství, rozmístění a druh vzorků. Přitom počet vzorků musí zohledňovat různá poškození zdícího materiálu i prvků. Aby bylo možné obsáhnout nehomogennost zdiva, musí mít vzorky dostatečnou velikost. Výsledky průzkumu z malých vzorků, příp. z malého počtu vzorků, jsou často odlišné od reprezentativních parametrů. Co možná nejvíce správných vzorků Aby bylo možné stanovit zatížení vlhkostí, jsou zpravidla vyhodnocovány jednotlivé vzorky. Vzorky jsou odebírány na různých měřících osách v rozdílné výšce (výškový profil) a hloubce (hloubkový profil). Přesně musí být dokumentován druh vzorku, doba odběru vzorku jakož i u toho panující klimatické podmínky: poloha ve stavbě, orientace, souřadnice odběru (výška a hloubka). m, přepravou a skladováním vzorků se nesmí změnit parametry materiálu (např. proti vyschnutí se musí chránit vzduchotěsným balením). 8

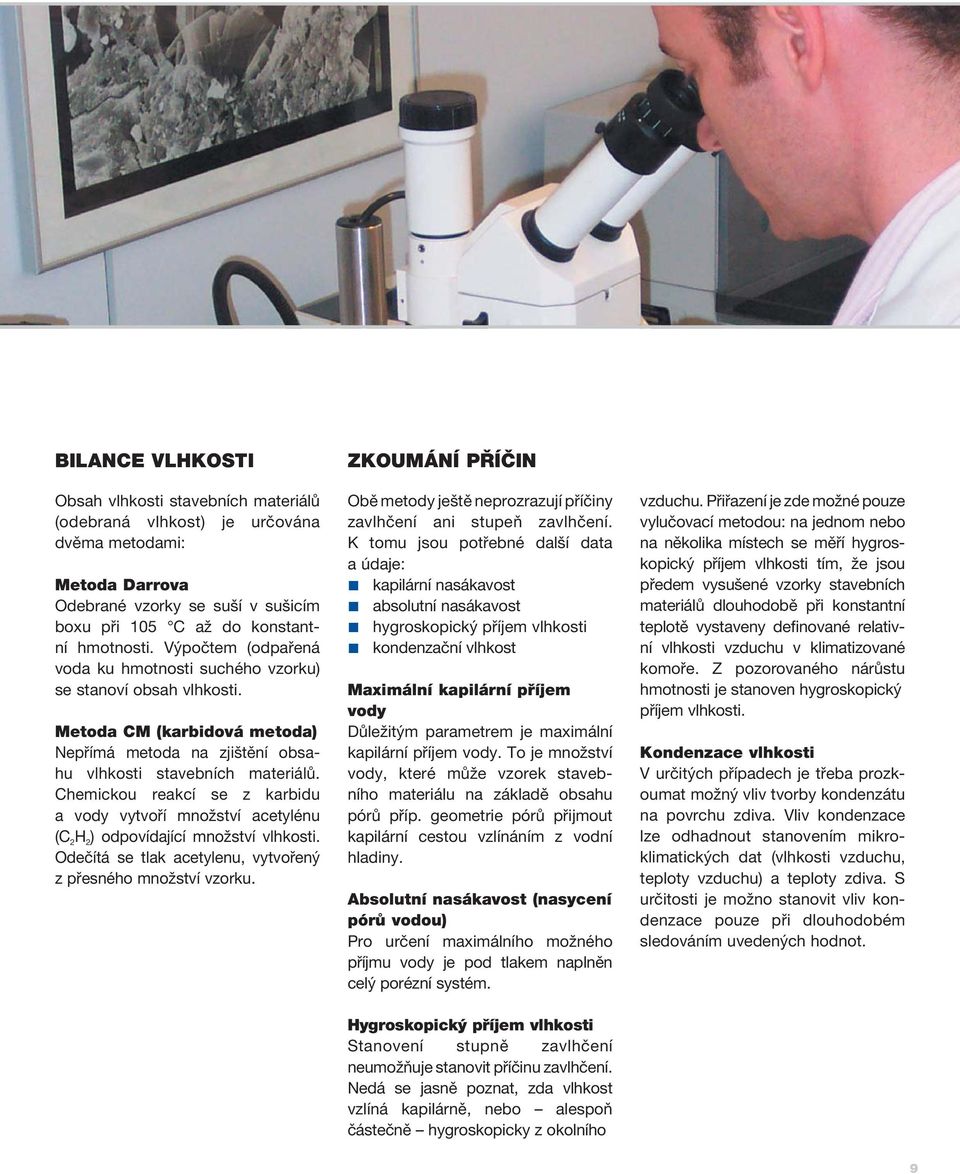

9 BILANCE VLHKOSTI Obsah vlhkosti stavebních materiálů (odebraná vlhkost) je určována dvěma metodami: Metoda Darrova Odebrané vzorky se suší v sušicím boxu při 105 C až do konstantní hmotnosti. Výpočtem (odpařená voda ku hmotnosti suchého vzorku) se stanoví obsah vlhkosti. Metoda CM (karbidová metoda) Nepřímá metoda na zjištění obsahu vlhkosti stavebních materiálů. Chemickou reakcí se z karbidu a vody vytvoří množství acetylénu (C 2 H 2 ) odpovídající množství vlhkosti. Odečítá se tlak acetylenu, vytvořený z přesného množství vzorku. ZKOUMÁNÍ PŘÍČIN Obě metody ještě neprozrazují příčiny zavlhčení ani stupeň zavlhčení. K tomu jsou potřebné další data a údaje: kapilární nasákavost absolutní nasákavost hygroskopický příjem vlhkosti kondenzační vlhkost Maximální kapilární příjem vody Důležitým parametrem je maximální kapilární příjem vody. To je množství vody, které může vzorek stavebního materiálu na základě obsahu pórů příp. geometrie pórů přijmout kapilární cestou vzlínáním z vodní hladiny. Absolutní nasákavost (nasycení pórů vodou) Pro určení maximálního možného příjmu vody je pod tlakem naplněn celý porézní systém. Hygroskopický příjem vlhkosti Stanovení stupně zavlhčení neumožňuje stanovit příčinu zavlhčení. Nedá se jasně poznat, zda vlhkost vzlíná kapilárně, nebo alespoň částečně hygroskopicky z okolního vzduchu. Přiřazení je zde možné pouze vylučovací metodou: na jednom nebo na několika místech se měří hygroskopický příjem vlhkosti tím, že jsou předem vysušené vzorky stavebních materiálů dlouhodobě při konstantní teplotě vystaveny definované relativní vlhkosti vzduchu v klimatizované komoře. Z pozorovaného nárůstu hmotnosti je stanoven hygroskopický příjem vlhkosti. Kondenzace vlhkosti V určitých případech je třeba prozkoumat možný vliv tvorby kondenzátu na povrchu zdiva. Vliv kondenzace lze odhadnout stanovením mikroklimatických dat (vlhkosti vzduchu, teploty vzduchu) a teploty zdiva. S určitosti je možno stanovit vliv kondenzace pouze při dlouhodobém sledováním uvedených hodnot. 9

10 Izolování staveb plastem modifikovanými živičnými stěrkami (KMB) je uvedeno v DIN v tabulkách 4,5 a 6, resp. ČSN v tabulce 2. Norma DIN popisuje hydroizolace pouze u novostaveb. Hydroizolace a sanace zavlhčených starých staveb řeší Směrnice WTA Dodatečná hydroizolace stavebních konstrukcí ve styku se zemním tělesem. NORMA DIN A NAVAZUJÍCÍ SMĚRNICE S předpisy k úspěchu Systémy bitumenových izolačních stěrek (KMB) Remmers a cementových izolačních stěrek - systém Kiesol předstihují požadavky norem. DIN 18195, část 1 bod 4.1 Funkce a skladba hydroizolace stavby závisí na odborném projektu a provedení, ale také na technicky účelném dimenzování a provedení stavby a stavebních částí, které mají být izolovány. DIN se proto obrací jak na odborníky v oblasti izolací, tak na pracovníky zodpovědné za projektování a provedení stavby. Směrnice WTA Zdaleka ne všechny praxí osvědčené systémy jsou obsaženy v normě. Detaily projektování a postupy provádění izolace jsou ve Směrnici WTA Dodatečná hydroizolace stavebních konstrukcí ve styku se zemním tělesem. Vědecko-technické pracovní společenství pro uchovávání staveb a památkovou péči (WTA) těží z dialogu s vědci a praktiky. Remmers je stálým členem tohoto renomovaného odborného grémia. 10

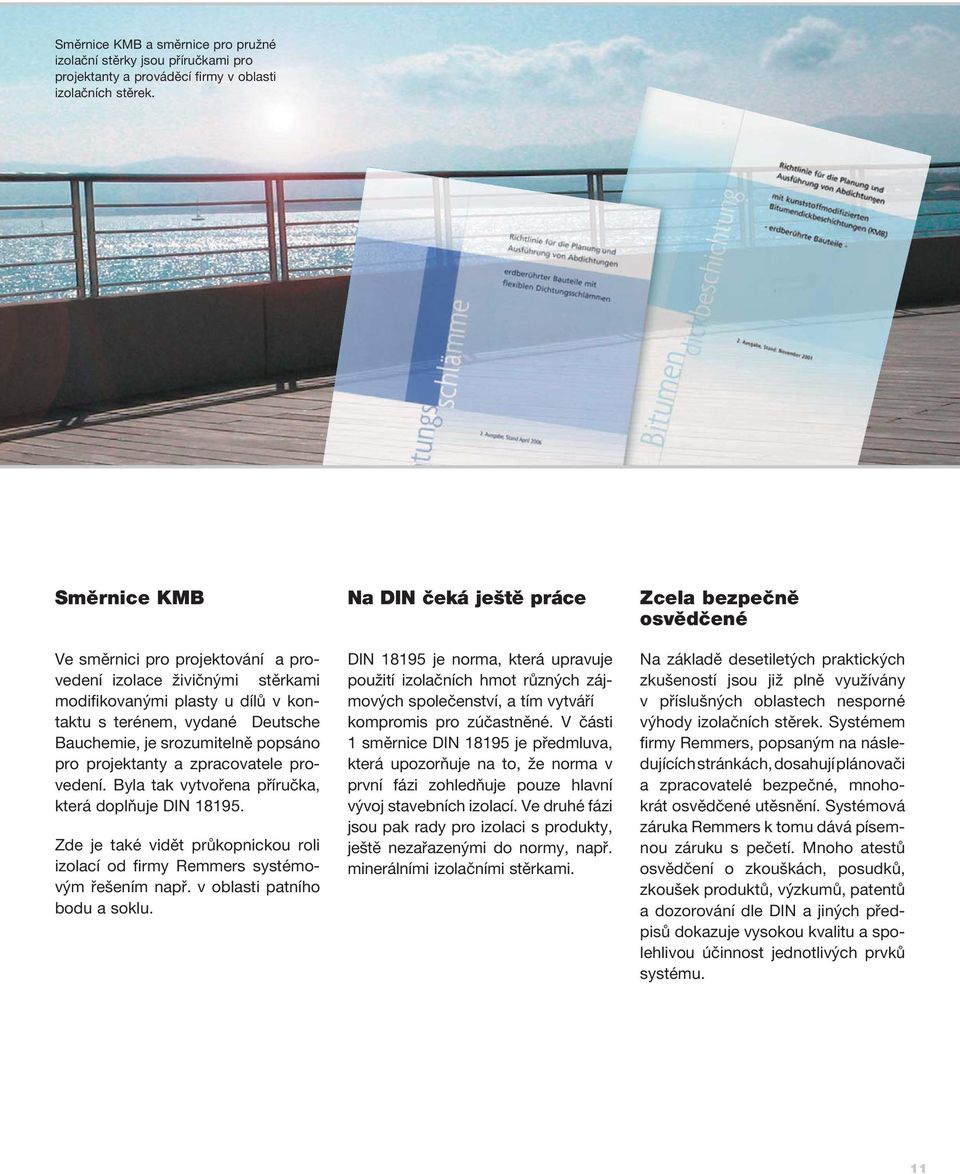

11 Směrnice KMB a směrnice pro pružné izolační stěrky jsou příručkami pro projektanty a prováděcí firmy v oblasti izolačních stěrek. Směrnice KMB Ve směrnici pro projektování a provedení izolace živičnými stěrkami modifikovanými plasty u dílů v kontaktu s terénem, vydané Deutsche Bauchemie, je srozumitelně popsáno pro projektanty a zpracovatele provedení. Byla tak vytvořena příručka, která doplňuje DIN Zde je také vidět průkopnickou roli izolací od firmy Remmers systémovým řešením např. v oblasti patního bodu a soklu. Na DIN čeká ještě práce DIN je norma, která upravuje použití izolačních hmot různých zájmových společenství, a tím vytváří kompromis pro zúčastněné. V části 1 směrnice DIN je předmluva, která upozorňuje na to, že norma v první fázi zohledňuje pouze hlavní vývoj stavebních izolací. Ve druhé fázi jsou pak rady pro izolaci s produkty, ještě nezařazenými do normy, např. minerálními izolačními stěrkami. Zcela bezpečně osvědčené Na základě desetiletých praktických zkušeností jsou již plně využívány v příslušných oblastech nesporné výhody izolačních stěrek. Systémem firmy Remmers, popsaným na následujících stránkách, dosahují plánovači a zpracovatelé bezpečné, mnohokrát osvědčené utěsnění. Systémová záruka Remmers k tomu dává písemnou záruku s pečetí. Mnoho atestů osvědčení o zkouškách, posudků, zkoušek produktů, výzkumů, patentů a dozorování dle DIN a jiných předpisů dokazuje vysokou kvalitu a spolehlivou účinnost jednotlivých prvků systému. 11

12 ČTYŘI PŘÍPADY ZATÍŽENÍ Perfektní izolace při libovolném stupni zatížení Výběr správného izolačního systému závisí na stupni zatížení vlhkostí. Teprve správné zařazení zatížení umožňuje trvanlivé funkční utěsnění stavby. DIN rozlišuje v částech 4-6 vlhkostní zatížení dle následujících zátěžových případů: Zemní vlhkost (část 4) Zemní vlhkost je kapilárně vázaná voda v terénu. Kapilárními sílami proniká dále proti gravitaci. Zemní vlhkost vždy existuje jako minimální zatížení v kontaktu s terénem. Tento nejmenší případ zatížení je možné předpokládat, pouze pokud je hladina spodní vody do určité dostatečné hloubky pod základovou deskou z nesoudržné zeminy a stejně to platí pro zásypový materiál: například písek nebo štěrk s hodnotou hydraulické vodivosti zeminy (K) minimálně K > 10-4 m/s. Povrchová a dešťová voda může potom protéci až k hladině podzemní vody bez působení hydrostatického tlaku na izolaci. Nezadržená prosakující voda (část 4) Nezadržená prosakující voda zatěžuje izolaci podobně jako u případu zatížení u zemní vlhkosti. Aby byl trvale zvládnut případ zatížení, musí být do oblasti stěn a podlahy zabudován drenážní systém dle DIN Ten se skládá z prstencového drenážního potrubí a drenážních prvků podél stěn, položených dle závazných předpisů o zabudování, a které zároveň fungují jako ochranná vrstva izolace stavby. 12

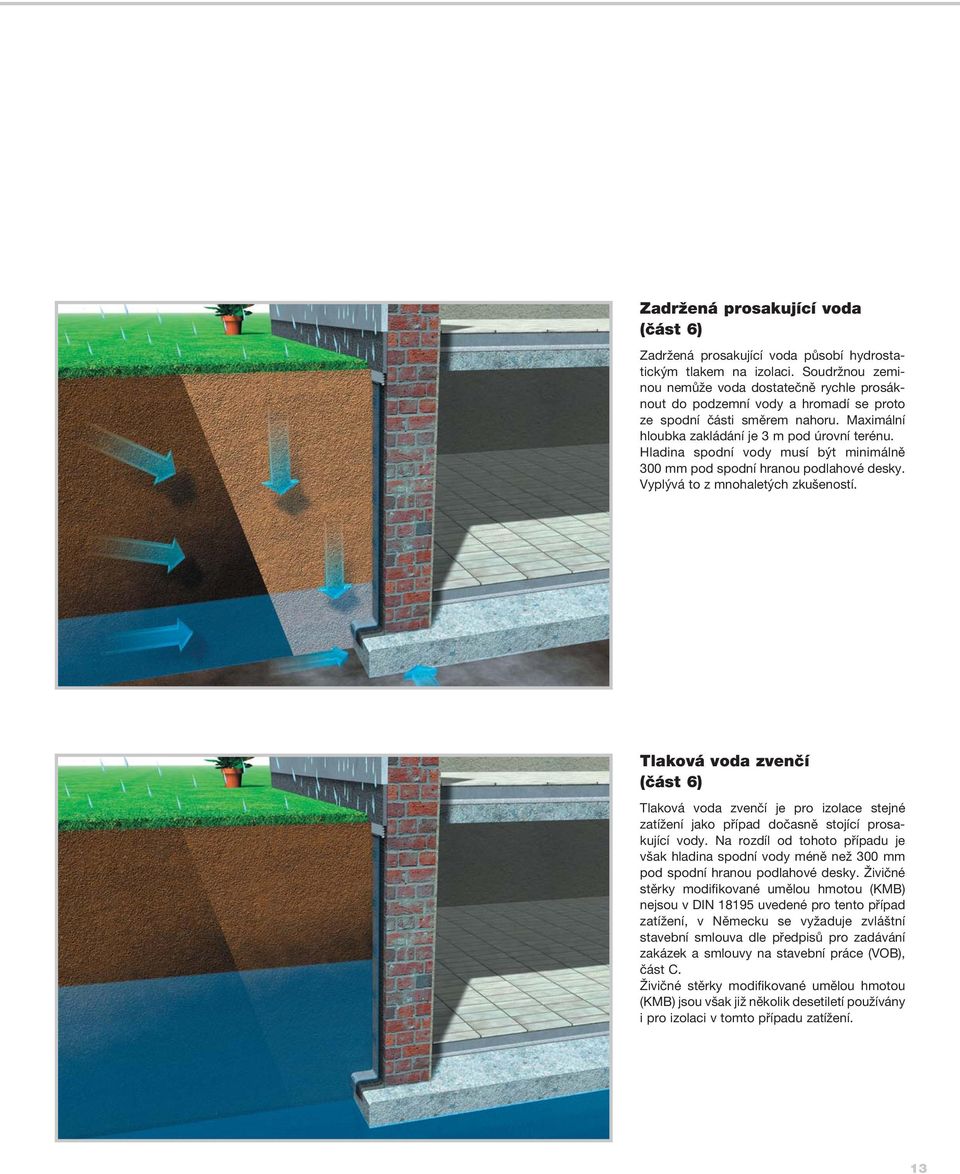

13 Zadržená prosakující voda (část 6) Zadržená prosakující voda působí hydrostatickým tlakem na izolaci. Soudržnou zeminou nemůže voda dostatečně rychle prosáknout do podzemní vody a hromadí se proto ze spodní části směrem nahoru. Maximální hloubka zakládání je 3 m pod úrovní terénu. Hladina spodní vody musí být minimálně 300 mm pod spodní hranou podlahové desky. Vyplývá to z mnohaletých zkušeností. Tlaková voda zvenčí (část 6) Tlaková voda zvenčí je pro izolace stejné zatížení jako případ dočasně stojící prosakující vody. Na rozdíl od tohoto případu je však hladina spodní vody méně než 300 mm pod spodní hranou podlahové desky. Živičné stěrky modifikované umělou hmotou (KMB) nejsou v DIN uvedené pro tento případ zatížení, v Německu se vyžaduje zvláštní stavební smlouva dle předpisů pro zadávání zakázek a smlouvy na stavební práce (VOB), část C. Živičné stěrky modifikované umělou hmotou (KMB) jsou však již několik desetiletí používány i pro izolaci v tomto případu zatížení. 13

14 14 Dodatečné vnější utěsnění v kontaktu s terénem

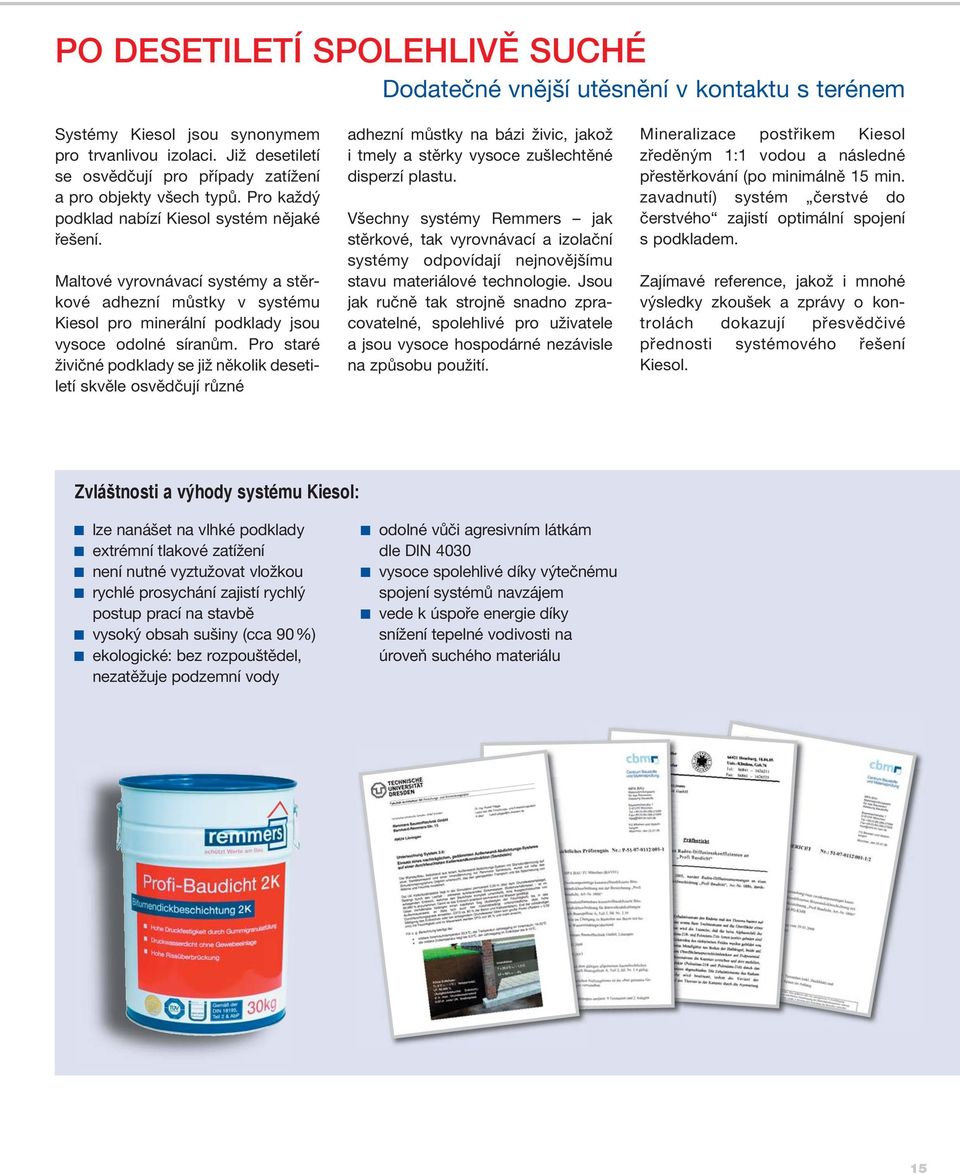

15 PO DESETILETÍ SPOLEHLIVĚ SUCHÉ Dodatečné vnější utěsnění v kontaktu s terénem Systémy Kiesol jsou synonymem pro trvanlivou izolaci. Již desetiletí se osvědčují pro případy zatížení a pro objekty všech typů. Pro každý podklad nabízí Kiesol systém nějaké řešení. Maltové vyrovnávací systémy a stěrkové adhezní můstky v systému Kiesol pro minerální podklady jsou vysoce odolné síranům. Pro staré živičné podklady se již několik desetiletí skvěle osvědčují různé adhezní můstky na bázi živic, jakož i tmely a stěrky vysoce zušlechtěné disperzí plastu. Všechny systémy Remmers jak stěrkové, tak vyrovnávací a izolační systémy odpovídají nejnovějšímu stavu materiálové technologie. Jsou jak ručně tak strojně snadno zpracovatelné, spolehlivé pro uživatele a jsou vysoce hospodárné nezávisle na způsobu použití. Mineralizace postřikem Kiesol zředěným 1:1 vodou a následné přestěrkování (po minimálně 15 min. zavadnutí) systém čerstvé do čerstvého zajistí optimální spojení s podkladem. Zajímavé reference, jakož i mnohé výsledky zkoušek a zprávy o kontrolách dokazují přesvědčivé přednosti systémového řešení Kiesol. Zvláštnosti a výhody systému Kiesol: lze nanášet na vlhké podklady extrémní tlakové zatížení není nutné vyztužovat vložkou rychlé prosychání zajistí rychlý postup prací na stavbě vysoký obsah sušiny (cca 90 %) ekologické: bez rozpouštědel, nezatěžuje podzemní vody odolné vůči agresivním látkám dle DIN 4030 vysoce spolehlivé díky výtečnému spojení systémů navzájem vede k úspoře energie díky snížení tepelné vodivosti na úroveň suchého materiálu 15

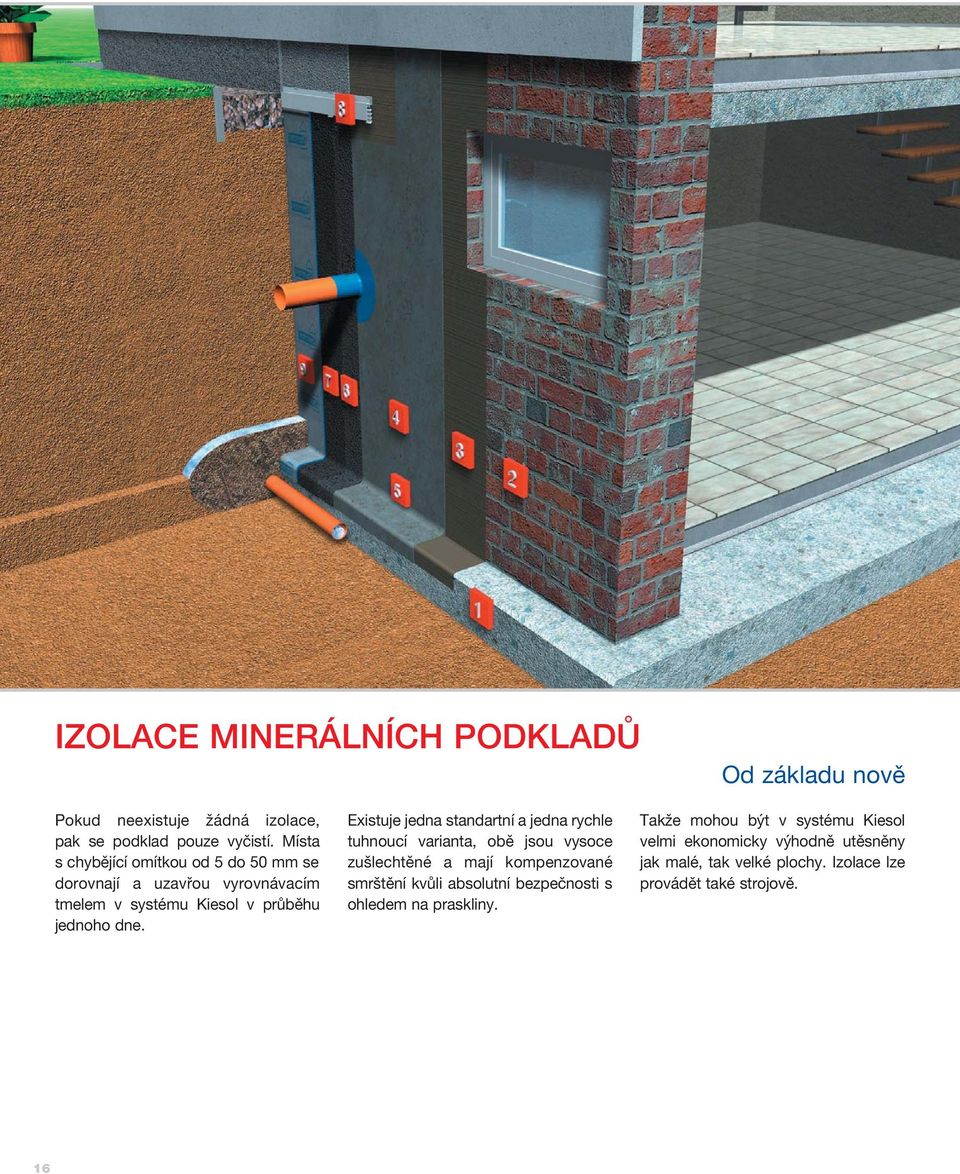

16 IZOLACE MINERÁLNÍCH PODKLADŮ Od základu nově Pokud neexistuje žádná izolace, pak se podklad pouze vyčistí. Místa s chybějící omítkou od 5 do 50 mm se dorovnají a uzavřou vyrovnávacím tmelem v systému Kiesol v průběhu jednoho dne. Existuje jedna standartní a jedna rychle tuhnoucí varianta, obě jsou vysoce zušlechtěné a mají kompenzované smrštění kvůli absolutní bezpečnosti s ohledem na praskliny. Takže mohou být v systému Kiesol velmi ekonomicky výhodně utěsněny jak malé, tak velké plochy. Izolace lze provádět také strojově. 16

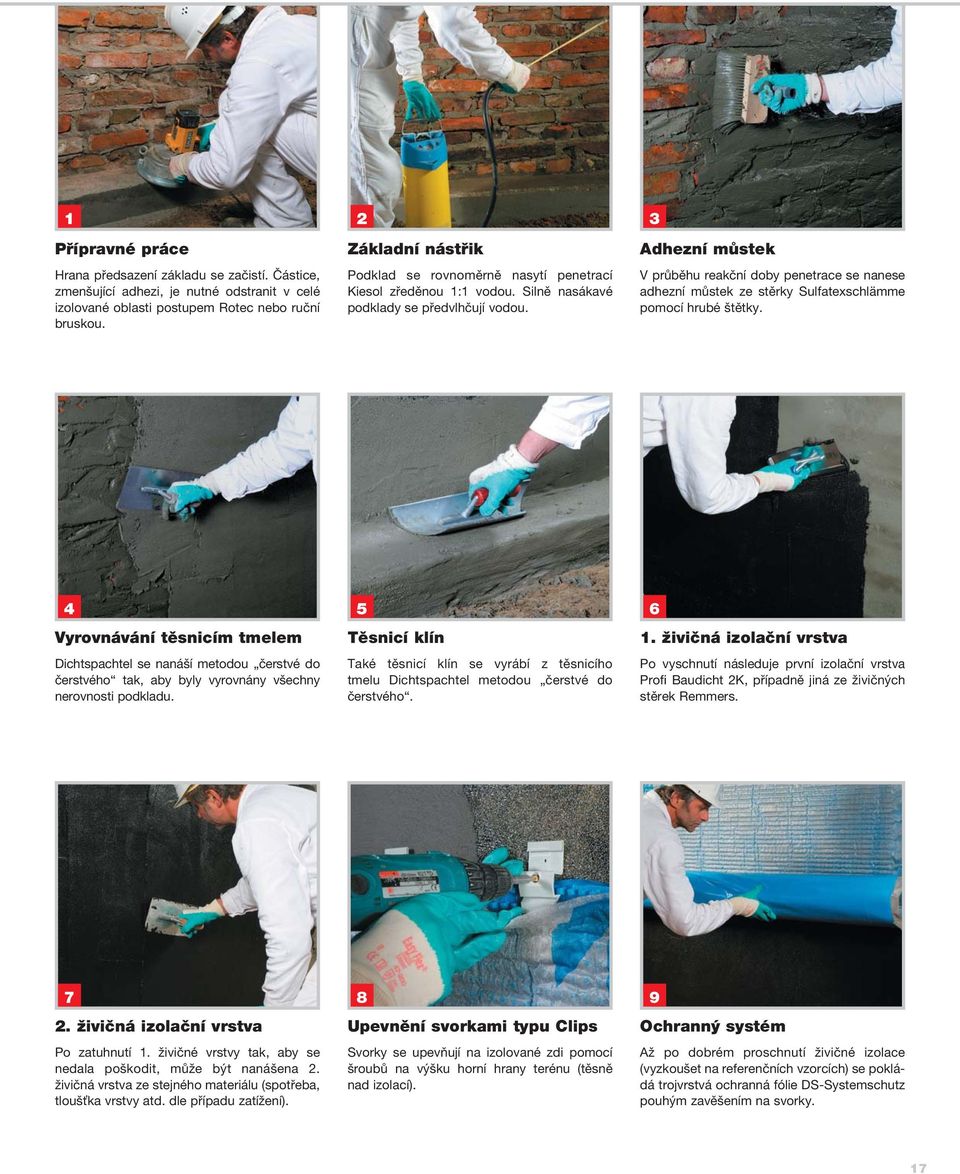

17 1 2 3 Přípravné práce Hrana předsazení základu se začistí. Částice, zmenšující adhezi, je nutné odstranit v celé izolované oblasti postupem Rotec nebo ruční bruskou. Základní nástřik Podklad se rovnoměrně nasytí penetrací Kiesol zředěnou 1:1 vodou. Silně nasákavé podklady se předvlhčují vodou. Adhezní můstek V průběhu reakční doby penetrace se nanese adhezní můstek ze stěrky Sulfatexschlämme pomocí hrubé štětky. 4 5 Vyrovnávání těsnicím tmelem Dichtspachtel se nanáší metodou čerstvé do čerstvého tak, aby byly vyrovnány všechny nerovnosti podkladu. Těsnicí klín Také těsnicí klín se vyrábí z těsnicího tmelu Dichtspachtel metodou čerstvé do čerstvého živičná izolační vrstva Po vyschnutí následuje první izolační vrstva Profi Baudicht 2K, případně jiná ze živičných stěrek Remmers živičná izolační vrstva Po zatuhnutí 1. živičné vrstvy tak, aby se nedala poškodit, může být nanášena 2. živičná vrstva ze stejného materiálu (spotřeba, tloušťka vrstvy atd. dle případu zatížení). Upevnění svorkami typu Clips Svorky se upevňují na izolované zdi pomocí šroubů na výšku horní hrany terénu (těsně nad izolací). Ochranný systém Až po dobrém proschnutí živičné izolace (vyzkoušet na referenčních vzorcích) se pokládá trojvrstvá ochranná fólie DS-Systemschutz pouhým zavěšením na svorky. 17

18 IZOLACE PODKLADU SE ZBYTKY ASFALTU Ze starého je nové Samozřejmě je nutné také u živičných starších izolací před začátkem utěsňování prověřit pevné spojení k podkladu a odstranit všechny části, zmenšující adhezi. Logicky, protože na ničem nic nedrží! V případě pochybností padá rozhodnutí odstranit zbytky kompletně. Pevně držící staré izolace se připraví tak, že se vyčistí vysokotlakým čističem nebo strojem se šetrným tryskáním. Je nutné odstranit všechny části zmenšující adhezi. V oblasti paty základů dochází k nejvyššímu zatížení, zde by v každém případě měla být stará izolace odstraněna. kompletně až po minerální podklad. Jako adhezní můstek poslouží elastická stěrka. 18

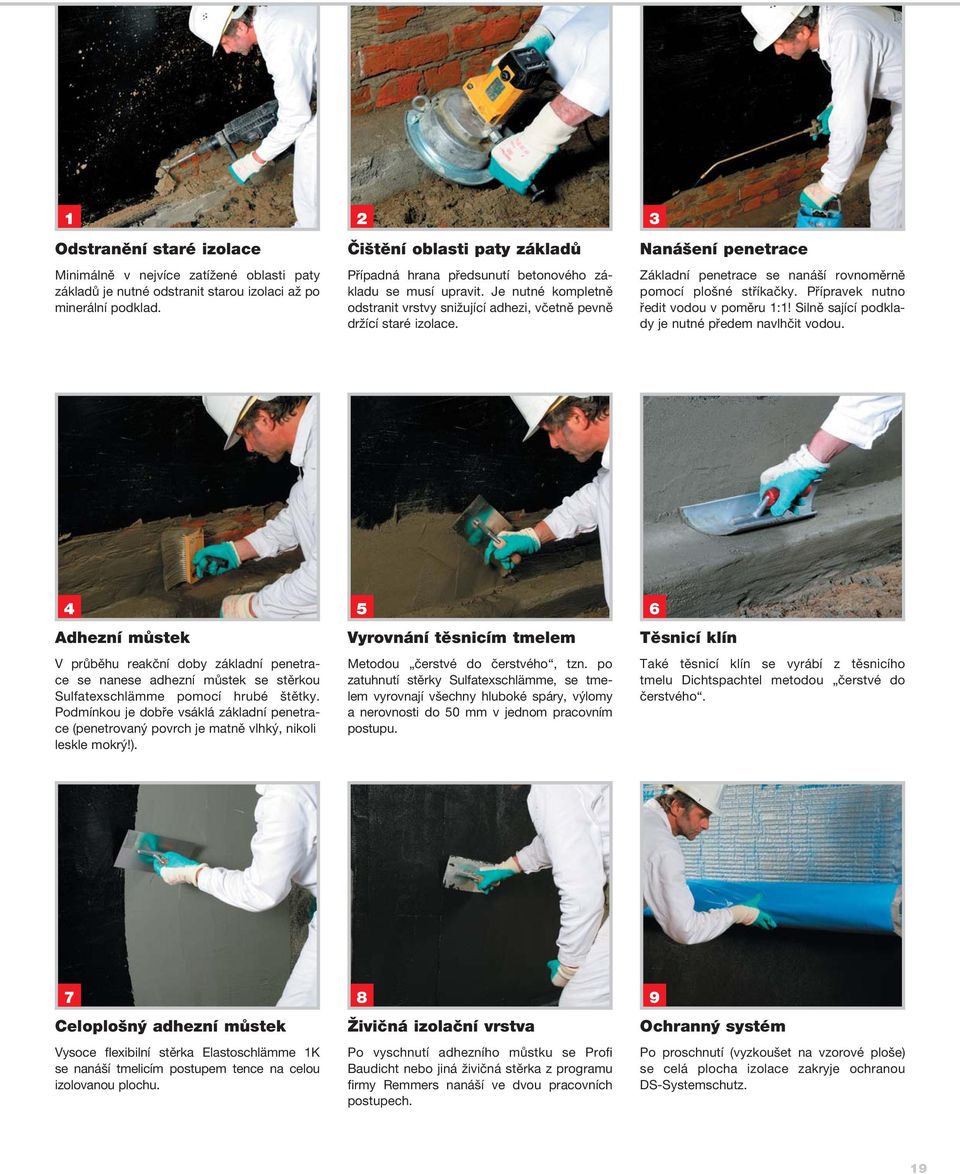

19 1 2 3 Odstranění staré izolace Minimálně v nejvíce zatížené oblasti paty základů je nutné odstranit starou izolaci až po minerální podklad. Čištění oblasti paty základů Případná hrana předsunutí betonového základu se musí upravit. Je nutné kompletně odstranit vrstvy snižující adhezi, včetně pevně držící staré izolace. Nanášení penetrace Základní penetrace se nanáší rovnoměrně pomocí plošné stříkačky. Přípravek nutno ředit vodou v poměru 1:1! Silně sající podklady je nutné předem navlhčit vodou Adhezní můstek V průběhu reakční doby základní penetrace se nanese adhezní můstek se stěrkou Sulfatexschlämme pomocí hrubé štětky. Podmínkou je dobře vsáklá základní penetrace (penetrovaný povrch je matně vlhký, nikoli leskle mokrý!). Vyrovnání těsnicím tmelem Metodou čerstvé do čerstvého, tzn. po zatuhnutí stěrky Sulfatexschlämme, se tmelem vyrovnají všechny hluboké spáry, výlomy a nerovnosti do 50 mm v jednom pracovním postupu. Těsnicí klín Také těsnicí klín se vyrábí z těsnicího tmelu Dichtspachtel metodou čerstvé do čerstvého Celoplošný adhezní můstek Vysoce flexibilní stěrka Elastoschlämme 1K se nanáší tmelicím postupem tence na celou izolovanou plochu. Živičná izolační vrstva Po vyschnutí adhezního můstku se Profi Baudicht nebo jiná živičná stěrka z programu firmy Remmers nanáší ve dvou pracovních postupech. Ochranný systém Po proschnutí (vyzkoušet na vzorové ploše) se celá plocha izolace zakryje ochranou DS-Systemschutz. 19

20 ŘEŠENÍ SOKLOVÉHO DETAILU Dvojitá jistota pro sokl Systém utěsnění Remmers pro oblast soklu se volí dle nároků jako pružný nebo minerální. Na výběr jsou vysoce zušlechtěné systémy stěrek v 1- a 2- složkovém provedení, jakož i rychle a normálně tvrdnoucí minerální systémy. Všechny jsou vysoce odolné síranům. Vyzkoušená systémová řešení chrání sokl také před silným zatížením stříkající vodou či ležícím sněhem. Izolace soklu musí být překryta obvodovou svislou izolací pod úrovní terénu o minimálně 20 cm. Také toto použití je systémově vyzkoušené: optimální spojení překrývaných oblastí spolehlivě zabraňuje podtékání. 20

21 1 2 3 Základní penetrace Kiesol se nanáší minimálně 30 cm nad horní hranu terénu a až do 20 cm pod horní hranu terénu pomocí plošné stříkačky. Přípravek nutno ředit vodou v poměru 1:1! Silně sající podklady je nutné předem navlhčit vodou. Adhezní můstek V průběhu reakční doby Kiesolu se nanese adhezní můstek se stěrkou Sulfatexschlämme pomocí hrubé štětky. Podmínkou je dobře vsáklá základní penetrace. Vyrovnání těsnicím tmelem Metodou čerstvé do čerstvého se tmelem Dichtspachtel vyrovnají hluboké spáry, výlomy a nerovnosti do 50 mm v jednom pracovním postupu Izolace Izolace se provádí nanášením hrubou štětkou Sulfatexschlämme v minimálně dvou pracovních postupech (rozsah jako v bodě č. 1.). Postřik Speciální omítkový postřik se nahazuje se 100% krytím na poslední čerstvou vrstvu stěrky a 50-60% krytím v oblasti nad utěsnění. Živičná izolační vrstva Svislá živičná izolace v oblasti kontaktu s terénem musí překrývat minerální izolaci soklu minimálně o 20 cm až k horní hraně terénu Ochranný systém Po proschnutí (vyzkoušet na vzorové ploše) se celá plocha izolace zakryje ochranou DS-Systemschutz. DS-ukončovací lišta DS-ukončovací lišta se nasadí bez další montáže jedním zacvaknutím do DS-svorky. Sanační omítka Po 24 až 48 hodinách může být na vytvrzený kotvicí můstek ze stříkané omítky nanesena sanační omítka v rámci sanace soklu. 21

22 ŘEŠENÍ DETAILU PROSTUPŮ Čím vyšší je stupeň zatížení, tím pečlivěji musí být dbáno na jistotu ve zvláště citlivých oblastech izolace. Tam patří prostupy, které jsou potencionálními slabými místy. Systém potrubních přírub je u všech Slabá místa posílit případů zatížení těsný. Po proschnutí minerální těsnicí či vyrovnávací vrstvy se trubková průchodka trvanlivě bezpečně zalepí na podklad a na trubku Příprava Podklad musí být suchý a bez prachu. Zafixovat trubku, aby se nehýbala při montáži příruby trubky. Nanést lepidlo Lepidlo nanést na hrany příruby a na podklad. Upevnit přírubu Obě poloviny příruby zaklapnout kolem trubky a lehce otáčivým pohybem posunout ke zdi. Potom pokračovat s živičnou svislou izolací. 22

23 ŘEŠENÍ DETAILU SPÁR BUDOVY Trvale těsné a pružné Pracovní spáry ve stavbě vyžadují zvláštní řešení. V systému se utěsňují spárovací páskou. Tato speciální páska obsahuje elastický pruh a může být používána jak s minerálními, tak i s živičnými stěrkami Spárovací pásky Zapracování síťovité kašírované tkaniny spárovací pásky do živičné stěrky Profi Baudicht umožňuje optimální pracovní postup. Alternativně Na vlhkých podkladech se pásky Remmers Fugen band B 200, B 300 nebo B 200/E předem uchytí pomocí živičné stěrky nebo cementové stěrky, aby se dosáhlo optimálního spojení s podkladem. Kompletní montáž Elastický střední pruh pásky nesmí být překrytý izolační stěrkou. 23

24 VÝROBKY A PARAMETRY Základní penetrace Kiesol kg 10 kg 5 kg 1 kg Kapalný mineralizační koncentrát k základní penetraci a ke zpevnění podkladu. 0,2-0,6 kg/m² 0,15-0,25 na 1 m² Rozmanité použití v systému Kiesol. Adhezní můstek na živičné podklady Elastoschlämme 1K kg 1-komponentní izolační stěrka, přemosťuje praskliny, nepropouští vodu, rychle tvrdne. 0,5-1,5 kg/m² 0,15-0,25 na m² Extremně dobrá přilnavost s AbP. ILack ST l 10 l 5 l Za studena natíraný ochranný nátěr dle AIB, základní nátěr obsahující rozpouštědla. 0,15-0,25 kg/m² 0,15-0,25 na 1 m² Použitelný také s živičnými lepenkami. Těsnicí / adhezní stěrka Sulfatexschlämme kg Vysoce odolná těsnicí stěrka vůči síranům, normálně tvrdnoucí. 1,6 kg na vrstvu část 4: 3,2 kg/m² část 6: 5,0 kg/m² 0,10-0,15 na 1 m² na jeden pracovní postup Schválení KTW (Doporučení Spolkového zdravotnického úřadu o plastech, které jsou v kontaktu s pitnou vodou). Sulfatexschlämme schnell kg Vysoce odolná těsnicí stěrka vůči síranům, rychle tvrdnoucí. 1,6 kg na vrstvu část 4: 3,2 kg/m² část 6: 5,0 kg/m² 0,10-0,15 na 1 m² na jeden pracovní postup Těsná na tlakovou vodu již po 24 hod. Tmel na těsnicí klín / vyrovnávací malta Dichtspachtel kg Vysoce odolný těsnicí tmel vůči síranům na výrobu těsnicího klínu a vyrovnání podkladu, rychle tvrdnoucí. 1,7 kg/m² na 1 mm tloušťky vrstvy, 1,7 kg/m pro těsnicí klín 0,15-0,20 na 1 m² Následné vrstvy po cca 30 min. Grundputz kg Základní omítka dle směrnice WTA, propouští vodní páry, brzdí vodu. 9,5 kg/m² a 10 mm tloušťky vrstvy 0,40 na 1 m² pro 10 mm tloušťky vrstvy Ručně a strojně zpracovatelná. Těsnicí stěrky z živic modifikovaných umělou hmotou Profi Baudicht 2K 2K kg 10 kg 2- složková živičná stěrka, extremně zatížitelná tlakem, přemosťující praskliny, neobsahuje polystyren s gumovým granulátem část 4: 4,0 kg/m² část 6: 5,5 kg/m² 0,10-0,20 na 1 m² Pro část 6 bez vyztužovací tkaniny. 24 Hodnota NH normohodina (1 NH = 60 min.) vychází ze získaných zkušeností a mohou být odlišné podle velikosti stavebního úkolu.

25 Těsnicí stěrky z živic modifikovaných umělou hmotou K2 Dickbeschichtung l 10 l Vysoce kvalitní 2-složková živičná stěrka, přemosťující praskliny, plněná polystyrenem. část 4: 3,5 l/m² část 6: 4,5 l/m² 0,10-0,25 na 1 m² Extremně lehké zpracování díky speciálním plnidlům. Spritzabdichtung 2K kg Kvalitní 2-složková živičná stěrka, přemosťující praskliny, speciálně pro Airless stříkání. část 4: 4,5 kg/m² část 6: 5,5 kg/m² 0,05-0,10 na m² Technologie plniv optimalizována pro Airless stříkání. Profi Baudicht 1K kg 10 kg 1-složková živičná stěrka, extremně zatížitelná tlakem, přemosťující praskliny, neobsahuje polystyren s gumovým granulátem. část 4: 4,0 kg/m² část 6: 5,5 kg/m² 0,10-0,20 na 1 m² Pro část 6 (tlakovou vodu) bez vyztužovací tkaniny. Úprava soklu Vorspritzmörtel kg Sanační podhoz dozorovaný WTA, také lehké strojové zpracování. 5,0 kg/m² 0,20 na 1 m² Optimalizováno smrštění. Sanierputz altweiss kg Sanační omítka certifikovaná WTA, vysoká schopnost uchovávat soli díky velkému objemu vzduchových pórů. 8,5 kg/m² pro 10 mm tloušťky vrstvy 0,20-0,40 na 1 m² u 20 mm tloušťky vrstvy Optimální zpracování díky speciální technologií plniv a přidání vláken. Ochrana izolace / systémy trubkových průchodek DS Systemschutz 0823 role 20 m délkaá 2 m šířka 40 m² Vysoce zatížitelný ochranný pás, 3-vrstvý s kluznou fólií k optimální ochraně izolace. 1,07 m/m² 0,10-0,15 na 1 m² Vysocehodnotný ochranný systém. Rohrflansch kus Kvalitní speciální systém na dodatečné detailní utěsnění prostupů trubek. 1 kus 0,5 na jeden kus Zapracovává se do živičných stěrek. Spárovací pásky Fugenband m délka 20 cm šířka 30 cm šířka 6 m délka 20 cm šířka Vysoce flexibilní spárovací páska, slučitelná s živicí. Fugenband B 200, B 300, B 200/E. 1,05 m/m 0,15-0,25 na 1 m Může být zapracována do živičných či minerálních stěrek a do epoxidových pryskyřic. 25

26 26 Dodatečná izolace zevnitř

27 SYSTÉM KIESOL DODATEČNÁ IZOLACE ZEVNITŘ Již dnes myslíme na zítřek Dodatečná izolace zevnitř se používá, pokud utěsnění zvenčí není možné z důvodu zastavění nebo je finančně náročné. Jaká náročnost je přiměřená, to závisí především na požadavcích pozdějšího využití sklepů. Kiesol systémy na izolaci zevnitř jsou koncipovány zejména pro dnes vyžadované vysoce hodnotné využití. Všechny prvky systému do sebe tak spolehlivě zapadají, že například z bývalých sklepů může vzniknout další obytná místnost. Funkčnost těsnicí stěrky na cementové bázi je prokázaná atestem proti pozitivnímu zatížení tlakem vody - zvenčí. V oblasti vnitřní izolace se setkávame s jiným typem zatížení struktury stěrky. To nás přimělo nechat provést další zkoušky našich stěrkových systémů. To zahrnuje: zkoušky vodotěsnosti proti tlaku vody působícímu zezadu - ze strany zdiva zkoušky odolnosti solím v návaznosti na směrnici WTA /D Zvláště pro menší plochy utěsnění vyvinul Remmers nejrychlejší systém sanace a izolace na trhu (viz str. 30). Systém Kiesol prověřen 50 lety praxe 1. Jako vodou ředitelný je Kiesol systém tak šetrný k životnímu prostředí, že je prokazatelně vhodný i pro obytné místnosti, plovárny, dokonce nádrže na pitnou vodu. 2. Kiesol způsobuje hydrofobní zpevnění stavebních materiálů, což lze s výhodou využít pro izolace starších staveb a injektáž proti vzlínající vlhkosti. 3. Mineralizace a tvorba křemičitého gelu působí tak, že se zužují kapiláry a tím odpuzují vodu. 4. Protože porézní struktura materiálu není úplně uzavřená, zůstává systém otevřený pro difúzi. 5. Přesun solí na povrch je brzděn, soli jsou vázány. 6. Všechny stěrkové, vyrovnávací a omítkové systémy jsou vysoce odolné síranům. 7. Vynikající soudržnost jednolivých izolačních vrstev mezi sebou zaručí nejvyšší jistotu i na extrémně mokrém podkladu. 8. Optimální vlastnosti zpracování, jak ručně tak strojně, zaručují mimořádnou hospodárnost. 9. Proces vytvrzení těsnicích stěrek začíná ihned, urychlení vytvrzení ušetří čas a umožňuje práce metodou čerstvé do čerstvého. 10. Odolnost vůči chemikáliím se zvyšuje až do silného stupně napadení dle DIN Více než 50 let používání a mnohé odborné posudky, osvědčení o zkouškách, jakož i výzkumné zprávy ručí za maximální trvanlivost. 27

28 SYSTÉM KIESOL- DODATEČNÁ IZOLACE ZEVNITŘ - STANDARDNÍ POSTUP Od dobré penetrace po štuk Systémy Kiesol je možné použít skoro na každý minerální podklad. Směrnice WTA popisuje správný postup při použití vnitřní izolace. Začíná solidní přípravou podkladu. Všechny části snižující adhezi, jako uvolněné staré vrstvy, musí být odstraněny. Minimálně do 80 cm nad poškozenou zónou je nutné odstranit nátěry a omítky. Křehké a solemi poškozené spáry musí být vyškrábány do hloubky až 20 mm. Pokud je podklad správně připraven, zůstane na konci pouze čistý, hrubý, nosný povrch zdiva. Zde se může systém Kiesol, jehož jednotlivé komponenty vykazují vzájemně nepřekonatelné spojení optimálně a trvanlivě propojit se zdivem. 28

29 1 2 3 Základní nástřik Základový nástřik připraveného podkladu Kiesolem. Silně savé podklady je nutné předem navlhčit vodou. Adhezní můstek V průběhu reakční doby Kiesolu se nanese adhezní můstek stěrkou Sulfatexschlämme pomocí hrubé štětky. Vyrovnávání těsnicím tmelem Do čerstvého adhezního můstku se nanáší těsnicí tmel Dichtspachtel Těsnicí klín Také těsnicí klín se vytvoří těsnicím tmelem pomocí speciálně tvarované lžíce. 1. izolační vrstva 1. izolační vrstva stěrkou Sulfatexschlämme se nanáší na vyrovnávací vrstvu těsnicího tmelu. 2. izolační vrstva 2. izolační vrstva stěrkou Sulfatexschlämme může být nanášena na 1.vrstvu stěrky metodou čerstvý do čerstvého. Dle případu zatížení je eventuelně nutné nanést další vrstvy Podhoz Na nataženou a ještě vlhkou stěrku může být nanášen celoplošně omítkový podhoz. Nanášení sanační omítky Po 24 až 48 hod. se nanese sanační omítka Sanierputz altweiß. Dokončení sanační omítky Sanační omítka musí být po zatuhnutí rozetřena houbovým hladítkem s trochou vody nebo jemně stržena pomocí mřížkové škrabky a následně převrstvena jemnou štukovou omítkou Feinputz. 29

30 SYSTÉM KIESOL - RYCHLÁ IZOLACE ZEVNITŘ Z mokra do sucha za pouhé 3,5 hodiny Novým izolačním systémem Kiesol pro vnitřní izolaci zvládnete sanaci i v průběhu jednoho dne. Za 3,5 hod je vytvořena kompletní izolace od základního nátěru až po sanační omítku: Kiesol slouží jako základní nátěr, stěrka Sulfatexschlämme schnell jako adhezní můstek a izolace, těsnicí tmel jako vyrovnávací malta a nakonec omítka Sanierputz altweiß jako povrchová úprava a ochrana izolace; omítkový podhoz může být vynechán. Proces vytvrzování všech čtyřech vrstev dovoluje pracovat bez přerušení metodou čerstvé do čerstvého. Stačí jedna cesta na stavbu. Systémové řešení, velmi příznivé pro zpracovatele, poskytuje pouze s několika výrobky maximální jistotu použití a odolnost díky vynikající vzájemné adhezi všech produktů systému. Skvělá je i hospodárnost. Ušetřit čas a peníze inovační technologie šetří pracovní dobu systémové řešení pouze s několika produkty s optimálními variantami zpracování vyrovnávání podkladu v jednom pracovním kroku až do tloušťky vrstvy 50 mm stěrky slouží jako adhezní můstek a izolace rychlé vytvrzení, ale přiměřeně dlouhá doba zapracování rychlý postup práce metodou čerstvý do čerstvého nanášení sanační omítky bez nutnosti podhozu 10:00 10:30 10:45 10:50 12:00 12:30 13:00 13:30 1. Základní nátěr 2. Adhezní můstek 3. Vyrovnávání 4. Těsnicí klín 5. První izolační vrstva 6. Druhá izolační vrstva 7. Nanášení sanační omítky * další informace pro rychlý systém vnitřní izolace najdete ve zvláštní brožuře 30

31 DETAILNÍ ŘEŠENÍ IZOLACE PODLAHOVÉ DESKY Pro souvislou vnitřní izolaci Kompletní vnitřní izolace zahrnuje vždy také podlahovou desku. Zvlášť kvalitní izolace je zde docílena díky živičným stěrkám modifikovaným plastem. Oproti systémům s minerální stěrkou nabízí výhodu většího přemostění prasklin a těsnost vůči prostupu vodní páry a radonu. Je doporučována speciálně pro vytápěné místnosti, kde se předepisuje utěsnění vůči prostupu páry a tepelná izolace Základní postřik Kiesolem (1:1 s vodou) Po ošetření podkladu nanést Kiesol plošnou stříkačkou. Zabránit vytváření louží. Adhezní můstek stěrkou Sulfatexschlämme V průběhu reakční doby Kiesolu se nanese adhezní můstek stěrkou Sulfatexschlämme pomocí hrubé štětky. Živičná izolace s Profi Baudichtem Po 24 hodinách může být ve 2 vrstvách nanášen Profi Baudicht. Ochrana izolace dvouvrstvou PE-fólií s následnou tepelnou izolací a potěr mohou být nanášeny až po úplném proschnutí živičné izolace. 31

32 VÝROBKY A PARAMETRY Grundierung Základní penetrace Kiesol kg 10 kg 5 kg 1 kg Kapalný mineralizační koncentrát k základní penetraci a ke zpevnění podkladu. 0,2-0,6 kg/m² 0,01-0,02 na 1 m² Rozmanité použití v systému Kiesol. Tmel na těsnicí klín / vyrovnávací malta Dichtspachtel kg Vysoce odolný těsnicí tmel vůči síranům na výrobu těsnicího klínu a vyrovnání podkladu, rychle tuhnoucí. 1,7 kg/m² na 1 mm tloušťky vrstvy, 1,7 kg/m pro těsnicí klín 0,15-0,20 na 1 m² Následné vrstvy po cca 30 min. Grundputz kg Podkladní omítka certifikovaná WTA, propouští vodní páry, brzdí pronikání vody. 9,5 kg/m² a 10 mm tloušťky vrstvy 0,40 na 1 m² pro 10 mm tloušťky vrstvy Ručně a strojně zpracovatelná. Těsnicí / adhezní stěrka Sulfatexschlämme kg Vysoce odolná těsnicí stěrka vůči síranům, normálně tuhnoucí. 1,6 kg na vrstvu část 4: 3,2 kg/m² část 6: 5,0 kg/m² 0,10-0,15 na 1 m² na jeden pracovní postup Atest na pitnou vodu KVT. Sulfatexschlämme schnell kg Vysoce odolná těsnicí stěrka vůči síranům, rychle tuhnoucí. 1,6 kg na vrstvu část 4: 3,2 kg/m² část 6: 5,0 kg/m² 0,10-0,15 na 1 m² na jeden pracovní postup Těsná na tlakovou vodu již po 24 hod. Hodnota NH normohodina (1 NH = 60 min.) vychází ze získaných zkušeností a mohou být odlišné podle velikosti stavebního úkolu. 32

33 Grundierung Systémy na sanační omítku Vorspritzmörtel kg Sanační podhoz certifikován WTA, také lehké strojové zpracování. 5,0 kg/m² 0,10 pro strojní zpracování na 1 m² Optimalizováno smrštění. Vorspritzmörtel schnell kg Sanační podhoz dozorován WTA, 5,0 kg/m² 0,20 pro ruční zpracování po 90 min přepracovatelný. Sanierputz altweiss kg Sanační omítka certifikována WTA, vysoká schopnost uchovávat soli díky velkému objemu vzduchových pórů. 8,5 kg/m² pro 10 mm tloušťky vrstvy 0,20-0,40 na 1 m² strojně na 20 mm tloušťky vrstvy Optimální zpracování díky speciální technologií plniv a přidání vláken. Sanierputz spezial kg Sanační omítka certifikována WTA s extrémně velkou odolností vůči síranům. 8,5 kg/m² pro 10 mm tloušťky vrstvy 0,10-0,20 na 1 m² strojně na 20 mm tloušťky vrstvy Optimální zpracování díky speciální technologií plniv a přidání vláken. Sanierputz schnell kg Sanační omítka certifikována WTA, vysoká schopnost uchovávat soli díky velkému objemu vzduchových pórů. 8,5 kg/m² pro 1 mm tloušťky vrstvy 0,10-0,42 na 1 m² strojně na 20 mm tloušťky vrstvy Optimální Feinputz kg Osvědčena v kombinaci se systémy sanačních omítek Remmers. 1,5 kg/m² na 1 mm tloušťky vrstvy 0,15-0,20 na 1 m² pro ručné zpracování Následné vrstvy po cca 30 min. Sanierputzfarbe l 5 l Speciální barva pro použití na sanačních omítkách certifikovaná WTA. 0,2 l/m² 0,15-0,30 na 1 m² Zapracovává se do živičných stěrek. 33

34 34 Injektáž zdiva

35 ÚČINNÉ HORIZONTÁLNÍ BARIÉRY Injektáž zdiva proti kapilárně vzlínající vlhkosti Injektáž zdiva proti kapilárně vzlínající vlhkosti vytváří ve zdivu horizontální clony. Ty se vždy kombinují s dalšími opatřeními jako např. předcházejícím utěsněním vnějšími izolačními systémy a izolačními systémy zevnitř. Průzkum stavby určí polohu horizontálních clon a také stupeň provlhčení zdiva, jakož i objem pórů jako základ pro rozhodnutí o výběru správné techniky postupu: gravitační, tlakové či krémové, s předsušením nebo bez. Kiesol zastaví vlhkost Kiesol působí spolehlivě již několik desetiletí jako injektážní prostředek odpuzující vodu a zužující póry. Toto jedinečné působení dokazují nejen tisíce starých staveb, ale také atesty a zkušební zprávy. V okamžiku průzkumu byl prokázan vždy buď pokles nebo dokonce vymizení vzlínající vlhkosti ve stavbách. V současnosti je již několik let sledována akce kostel v Zarrentinu. Do dnešního dne se na zdivu neprojevily žádné negativní následky, resp. výkvěty. Ještě po 50 letech používaní v praxi zůstává Kiesol stále volbou č.1 v injektáži silně provlhčeného zdiva. Přenos vlhkosti se sníží o více než 90%, přenos solí se zmenší, a dokonce může být Kiesol použit i u vyššího stupně provlhčení zdiva. Utěsnit póry, hydrofobizovat Látky, zaváděné při injektáži do zdiva působí následně: látky se usazují v kapilárním systému a zužují ho hydrofobizují zároveň stěny kapilár a tvoří tak nesmáčivou vrstvu bez vzlínání Injektáž prostoupí zdivo. S tlakem nebo bez tlaku prosytí kapilární systém materiálu stavby, takže v průřezu zdiva vznikne souvislá nenasákavá vrstva. Kiesol-systém zaručuje, že oba principy působení kapilární utěsnění a hydrofobizace budou působit současně a spolehlivě. Kostel kláštera Zarrentin je již 10 let zkoumán jako nezávislý vědecký výzkumný projekt. Účinnost Kiesolu je zachována beze změny. 35

36 BEZTLAKÁ INJEKTÁŽ ZDIVA Jednoduchý postup i pro těžké případy Beztlaké injektáže s Kiesolem se provádějí šikmými nebo vodorovnými vrty pomocí zásobníků nebo přímo postřikovačem. Tato jednoduchá kapilární impregnace působí až do 80% nasycení, pokud je dostatečně velký objem volných pórů. Velké výhody při aplikaci nabízí injektážní krém Injektionscreme u cihlového, kamenného i opukového zdiva, ve kterém se mohou vyskytovat dutiny. Injektážní krém lze jednoduše aplikovat malými vodorovnými vrty do spár zdiva.tento originální způsob injektáže lze aplikovat až do 60 % provlhčení zdiva. U velmi vysokého provlhnutí může být použit také v kombinaci s předsušením zdiva. 36

37 1 2 3 Základní nástřik Připravený podklad se před aplikací izolace nastříká prostředkem Kiesol (1:1 s vodou). Silně nasákavé podklady je třeba předem navlhčit. Adhezní můstek V průběhu reakční doby Kiesolu se nanese adhezní můstek stěrkou Sulfatexschlämme. Vyrovnání Do čerstvého adhezního můstku se nanáší Dichtspachtel jako vyplnění spár Provedení vrtů Po utěsnění oblasti injektáže se provedou vrty s roztečí max. 12,5 cm a s průměrem otvoru 30 mm se sklonem do 45. Vyfouknutí vrtných otvorů Vyfouknutím děr před injektáží se odstraní všechen prach z vrtů. Aplikace Kiesolu Použitím zásobníků je zaručeno, že Kiesol může nasákat delší dobu Alternativa Kiesol může být aplikován také postřikovačem. Uzavření otvorů Po ukončení aplikace injektážního prostředku je nutné uzavřít všechny vrtné díry suspenzí na vrtné díry Bohrlochsuspension. Utěsnění Po uzavření děr musí být oblast injektáže ještě utěsněna stěrkou Sulfatexschlämme. 37

38 NÍZKOTLAKÁ INJEKTÁŽ ZDIVA Tlak zvyšuje účinnost Dokonce při více než 60% provlhčení může být touto technikou provedena ve zdivu trvale účinná horizontální clona. Při tlaku cca 5 barů je zdivo přes injektážní pakr dostatečně prosyceno impregnační látkou. Postup má výhodu kontrolovaného rychlého průniku většího množství injektážní látky. Několikastupňovou injektáží, jakož i použitím postupu mokré do mokrého, může být v případě potřeby účinnost injektáže ještě zvýšena. Možnost 1 Metoda nízkotlaké injektáže Kiesolem Technika nízkotlakého postupu nabízí řadu výhod. Nejdůležitější je kontrolovaná a rychlá impregnace zdiva, zavedení většího množství Kiesolu a použitelnost také u stupňů kapilárního provlhčení zdiva vyšších než 80 %. Možnost 2 Metoda mokrý do mokrého U postupu mokré do mokrého se provádí vyplnění dutin a zavedení injektážního prostředku Kiesol ik do zdiva bez časově náročného dovrtávání. 38

39 Možnost Zavedení Kiesolu v horizontální oblasti Pokud není nutné vyplnění dutin, mohou být do vrtných děr osazeny jednocestné injektážní pakry. Napojení na vnitřní stěny Pokud není možné oddělení vnitřních stěn, provádí se utěsnění injektážní oblasti jako na str. 37 v bodu 1-3. Injektáž Kiesolu ve vertikální oblasti Po založení jednocestných injektážích pakrů může být Kiesol napuštěn nízkotlakým postupem. Možnost Vyplnění dutin suspenzí Bohrlochsuspension Při dutinách ve zdivu se použijí dvojstupňové pakry, kterými se do zdiva vpraví Borlochsuspension. Provedení vrtného kanálu do suspenze Jakmile začne suspenze v otvorech tuhnout, vytvoří se v ní speciální jehlou injektážní kanál. Injektáž pomocí Kiesol ik Následně se metodou nízkého tlaku injektuje zdivo prostředkem Kiesol IK. Po vyjmutí pakrů musí být vrtné díry stejně jako u impregnačního postupu uzavřeny suspenzí Bohrlochsuspension. 39

40 PŘEDSUŠENÍ ZDIVA TOPNÝMI PAKRY Voda musí ustoupit U extrémně vysokých stupňů provlhčení se přes speciální pakry natlačí do pórovitého zdiva ohřátý stlačený vzduch. Ze zdiva často začne následně vycházet voda v kapalné formě. Po připojení elektrické topné jednotky se tato odpařuje a je odváděna ven. Stejný pakr může být potom použit také pro injektáž. Remmers používá modulový systém, který může být sestaven v krátké době: na pracovní délku až 8,5 m a v případě potřeby s ohyby k současnému sušení několika stěn. Za pouhých 5 hodin tak klesne stupeň provlhčení (DFG) stěny tlusté 50 cm ze skoro 100% na méně než 50 %! Vybavení Samostatně ovladatelné přípojky do zdiva. Přípoje do zdiva Jednoduché připojení šroubením pro napojení do zdi. Výstup vlhkosti Velkoplošné rozprostření vzduchu ve zdivu. 40

41 VÝROBKY A PARAMETRY Grundierung Chemická horizontální zábrana Kiesol kg 10 kg 5 kg 1 kg Kapalný mineralizační koncentrát k základní penetraci k injektáži až do 80% nasycení. Certifikován WTA. pro 45 cm zdivo: 6,5 kg/m délky 1,00-1,25 na 1m 24 cm zdiva při nízkotlaké injektáži Prostředek pro injektáž a penetraci systému stěrkových izolací. Kiesol ik kg 10 kg Koncentrát použitelný až do 95% nasycení, nízkotlaký i beztlaký způsob. pro 45 cm zdivo: 0,9 kg/m resp. 0,2 kg/m/10 cm tloušťky 1,00-1,25 na 1m 24 cm zdiva při nízkotlaké injektáži Použitelný i bez aktivátoru při vysoké vlhkosti. Injektionscreme l 5 l Krémovitá emulze pro hydrofobizující injektáž. pro 45 cm zdivo: 1,8 kg/m 1,00-1,25 na 1m 24 cm zdiva při nízkotlaké injektáži Použitelný také pro kavernózní zdivo. Utěsnění Sulfatexschlämme kg Vysoce odolná těsnicí stěrka vůči síranům, normálně tuhnoucí. 1,6 kg na jeden krok část 4: 3,2 kg/m² část 6: 5,0 kg/m² 0,10-0,15 na 1 m² na jeden pracovní krok Schválení KTW (Doporučení Spolkového zdravotnického úřadu o plastech, které jsou v kontaktu s pitnou vodou). Dichtspachtel kg Vysoce odolný těsnicí tmel vůči síranům na výrobu těsnicího klínu a vyrovnání podkladu, rychle tuhnoucí. 1,7 kg/m² na 1 mm tloušťky vrstvy, 1,7 kg/m pro těsnicí klín 0,15-0,20 na 1 m² Následné vrstvy po cca 30 min. Výplň dutých prostor Borlochsuspension kg Nejjemnější malta certifikovaná WTA k opravě zdí a zalévání injektážích otvorů. dutiny: 1,1 kg/dm³ 0,50-0,75 na 1 m impregnačním postupem na každých 24 cm tloušťky stěny S malou mírou smrštění. Injektionsleim 2K kg Kombinovaný výrobek z ultrajemného, hydraulického pojiva s vysokou odolnosti vůči síranům. dutiny: 1,8 kg/dm³ 0,60-0,80 na 1 m při 24 cm tloušťky stěny Plní a zpevňuje oblasti suché, vlhké a pod vodou. Hodnota NH normohodina (1 NH = 60 min.) vychází ze získaných zkušeností a mohou být odlišné podle velikosti stavebního úkolu. 41

42 42 Sanační omítkové systémy

43 PRINCIP FUNKCE SANAČNÍ OMÍTKY Nebojte se solí Hlavním úkolem je jímat soli a tím zabránit škodám, jako je hygroskopická vlhkost a krystalizace. U sanace z vnějšku se doporučuje jako vedlejší opatření k vnější izolaci nanést z vnitřní strany sanační omítkový systém. Aby byl docílen tento dvojí efekt, je definován směrnicí WTA sanační omítkové systémy dvouvrstvý systém z jádrové pórovité omítky a jádrové sanační omítky jako povrchové vrstvy: K tomu účelu působí sanační omítkové systémy dvojím způsobem: přemísťují místo odparu a krystalizace solí do vrstvy omítky soli rozpuštěné ve vlhkosti mohou být posunuty do omítky bez toho, aby byla krystalizací solí poškozena. Zóna odpařování a bezpečné uložení solí Všechny požadavky mohou omítky splnit pouze tehdy, pokud je vnitřní prostor pórů upraven dle úrovně současné technologie. V omítce jsou cíleně zabudovány póry velikosti kapilárně aktivní a póry kapilaritu přerušující. Tím se daří řídit dle požadavků kapilární průchod vody v systému, tedy použít systém omítky jako zónu odpařování a bezpečného ukládání solí. Sanační omítky Remmers splňují optimálním způsobem předpisy požadované směrnicí WTA. V několika parametrech jsou dokonce překročeny: schopnost ukládat soli vysoká odolnost vůči síranům strukturální armování vlákny pro vysychání bez prasklin Vrchní sanační omítka je hydrofobní, takže se na povrch nedostanou žádné soli, pokud vlhkost omítkou pronikne. Podkladní omítka působí jako vrstva pro ukládání solí. Zde zanechává vlhkost rozpuštěných solí, které sem pronikly difúzí. Systémy sanačních omítek jsou natolik vysoce odolné solím, že dokonce při středním stupni zasolení stačí nanést pouze 20 mm vrstvu. Sanační omítky mohou být bez izolace použity až do stupně provlhnutí < 40%. Opatření podle stupně zasolení Sůl Stupeň zasolení v hmotnostních % Stupeň zasolení Opatření Tloušťka vrstvy v mm Chloridy Dusičnany Sírany Hodnocení < 0,2 < 0,1 < 0,5 nízké zatížení 0,2 až 0,5 0,1 až 0,3 0,5 až 1,5 střední zatížení > 0,5 > 0,3 > 1,5 vysoké zatížení nízký až střední Systém 1 vysoký Systém 2 1. omítkový podhoz 2. sanační omítka 1. omítkový podhoz 2. podkladní omítka 3. sanační omítka min. 5 min. 20 min. 5 min. 10 min

44 A omítkový podhoz - Vorspritzmörtel B podkladní omítka - Grundputz C sanační omítka - Sanierputz D sanační štuk - Feinputz SYSTÉMY PRO VŠECHNY STUPNĚ ZATÍŽENÍ SOLÍ Trvale odolné solím Od jsou systémy sanační omítky popsány a upraveny normou ČSN EN Tato norma poukazuje na Směrnici WTA / D Systémy sanačních omítek. Ta nejen podrobně stanovuje technické požadavky, ale dává také jasné požadavky na projektování a provádění systémů sanačních omítek. Tak je zatížení zdiva chloridy, dusičnany a sírany, zjištěné při průzkumu stavby, vyhodnoceno: v závislosti od obsahu solí v procentech dle tří stupňů zatížení nízké, střední nebo vysoké. Systémy sanačních omítek Remmers slouží u vnitřní izolace jako ochranný systém regulující vlhkost Nanášení sanační omítky Dle skladby je nejdříve po 24 hodinách nanášen sanační omítkový systém Remmers. Mezivrstvy musí být vyčesáním v čerstvém stavu připraveny pro následující vrstvu. Zdrsnění povrchu Mřížkou se připraví zavadlý povrch sanační omítky pro nanesení sanačního štuku. Nanášení štuku Na povrch zdrsněný mřížkou se nanáší sanační štuk s max. tloušťkou vrstvy 5 mm a roztírá se houbovým hladítkem. 44

45 VÝROBKY A PARAMETRY Malta pro podhoz Vorspritzmörtel kg Sanační podhoz certifikovaný WTA, také lehké strojové zpracování. 5,0 kg/m² 0,10 pro strojné zpracování na 1 m² Optimalizováno smrštění. Vorspritzmörtel schnell kg Sanační podhoz dozorovaný WTA, rychle tuhnoucí. 5,0 kg/m² 0,20 pro ručné zpracování Po 90 min. přepracovatelná. Podkladní omítka porézní Grundputz kg Základní omítka certifikovaná WTA, propouští vodní páry, brzdí vodu. 9,5 kg/m² a 10 mm tloušťky vrstvy 0,40 na 1 m² pro 10 mm tloušťky vrstvy Ručně a strojně zpracovatelná. Sanační omítky Sanierputz altweiss kg Sanační omítka certifikovaná WTA, vysoká schopnost uchovávat soli díky velkému objemu vzduchových pórů. 8,5 kg/m² pro 10 mm tloušťky vrstvy 0,20-0,40 na 1 m² strojně na 20 mm tloušťky vrstvy Optimální zpracování díky speciální technologií plniv a přidání vláken. Sanierputz spezial kg Sanační omítka certifikovaná WTA s extrémně velkou odolností vůči síranům. 8,5 kg/m² pro 10 mm tloušťky vrstvy 0,10-0,20 na 1 m² strojně na 20 mm tloušťky vrstvy Optimální zpracování díky speciální technologií plniv a přidání vláken. Sanierputz schnell kg Sanační omítka certifikovaná WTA, vysoká schopnost uchovávat soli díky velkému objemu vzduchových pórů. 8,0 kg/m² pro 10 mm tloušťky vrstvy 0,10-0,42 na 1 m² strojně na 20 mm tloušťky vrstvy Optimální zpracování v rychlém systému sanace. Hydrofobní i nad 60% r.v. Systémy na sanační omítku Feinputz kg Osvědčena v kombinaci se systémy sanačních omítek Remmers. 1,5 kg/m² na 1 mm tloušťky vrstvy 0,15-0,20 na 1 m² pro ručné zpracování Zrno max. 0,3 mm, tloušťka vrstvy do 5 mm. Sanierputzfarbe l 5 l Speciální barva pro použití na sanačních omítkách, vyhovuje požadavku směrnice WTA. 0,2 l/m² 0,15-0,30 na 1 m² Difuzně otevřená. S D = 0,10 m Hodnota NH normohodina (1 NH = 60 min.) vychází ze získaných zkušeností a mohou být odlišné podle velikosti stavebního úkolu. 45
