Provozní Manuál. Detektor Hořlavých a Výbušných Plynů. Model GD-3300

Transkript

1 Prvzní Manuál Detektr Hřlavých a Výbušných Plynů Mdel GD-3300

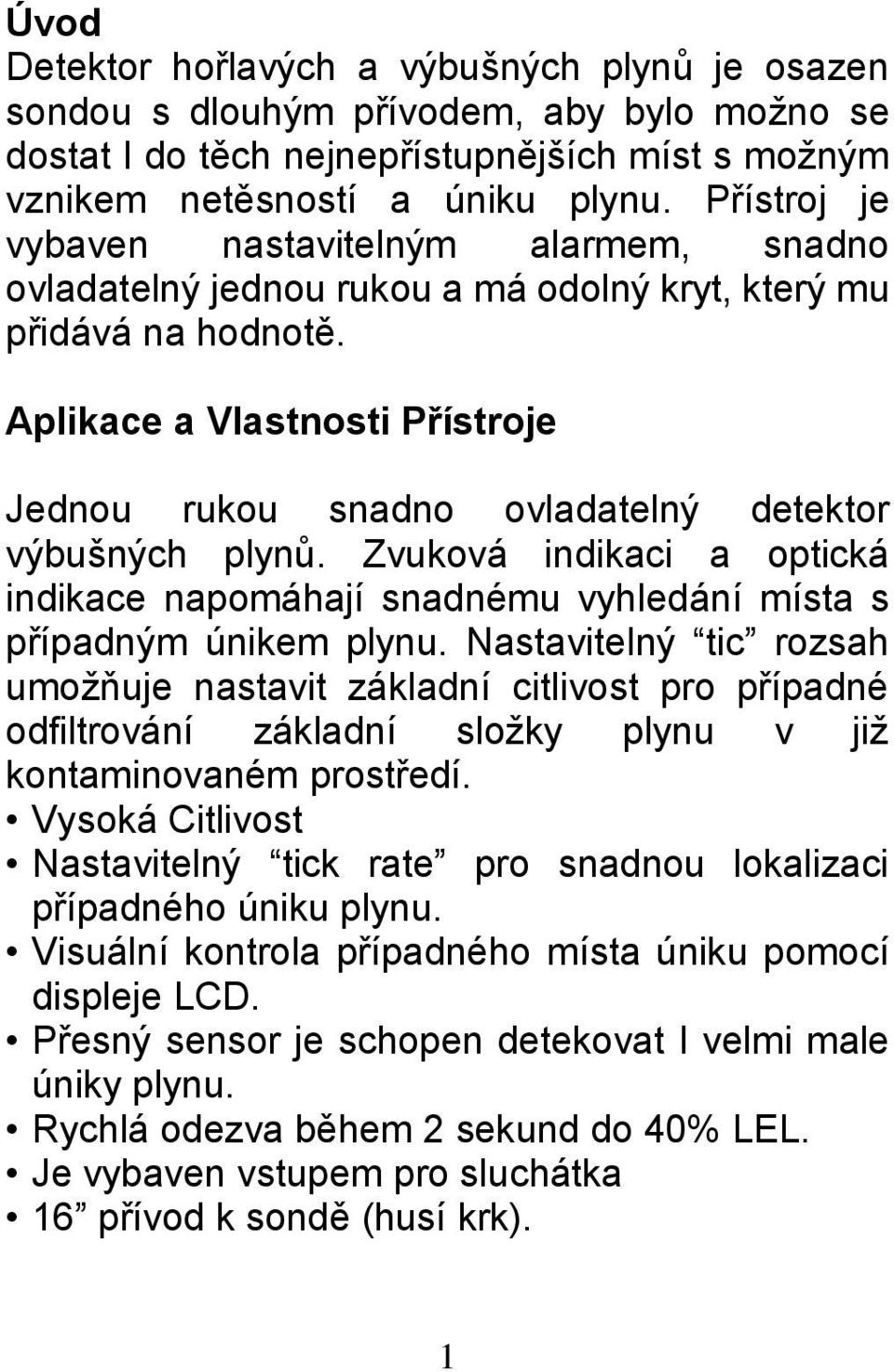

2 Úvd Detektr hřlavých a výbušných plynů je sazen sndu s dluhým přívdem, aby byl mžn se dstat I d těch nejnepřístupnějších míst s mžným vznikem netěsnstí a úniku plynu. Přístrj je vybaven nastavitelným alarmem, snadn vladatelný jednu ruku a má dlný kryt, který mu přidává na hdntě. Aplikace a Vlastnsti Přístrje Jednu ruku snadn vladatelný detektr výbušných plynů. Zvukvá indikaci a ptická indikace napmáhají snadnému vyhledání místa s případným únikem plynu. Nastavitelný tic rzsah umžňuje nastavit základní citlivst pr případné dfiltrvání základní slžky plynu v již kntaminvaném prstředí. Vyská Citlivst Nastavitelný tick rate pr snadnu lkalizaci případnéh úniku plynu. Visuální kntrla případnéh místa úniku pmcí displeje LCD. Přesný sensr je schpen detekvat I velmi male úniky plynu. Rychlá dezva během 2 sekund d 40% LEL. Je vybaven vstupem pr sluchátka 16 přívd k sndě (husí krk). 1

3 Bezpečnstní Dpručení Před pužitím tht přístrje si velmi pečlivě přečtěte všechny bezpečnstní infrmace v tmt uživatelském návdu. V tmt manuálu je slv VAROVÁNÍ pužit na místech, kde je nutn upzrnit na situace, které mhu být nebezpečné pr uživatele detektru. Slv UPOZORNĚNÍ se vyskytuje v případech situací, kdy hrzí pškzení přístrje. Pkud pužíváte detektr jak servisní technik, připusťte vždy mžnsti, že může být na vedení únik hřlavéh neb výbušnéh plynu. Prtže tent přístrj na detekci hřlavých a výbušných plynů je navržen tak, že při detekci neprdukuje žádné jiskření, které by mhl vznítit unikající plyn, můžete bezpečně měřit I v místech s nebezpečím výbuchu. Navíc většina těcht detektrů ukáže úniky dalek dříve, než kncentrace dsáhne úrvně vhdné pr vznik výbuchu. 2

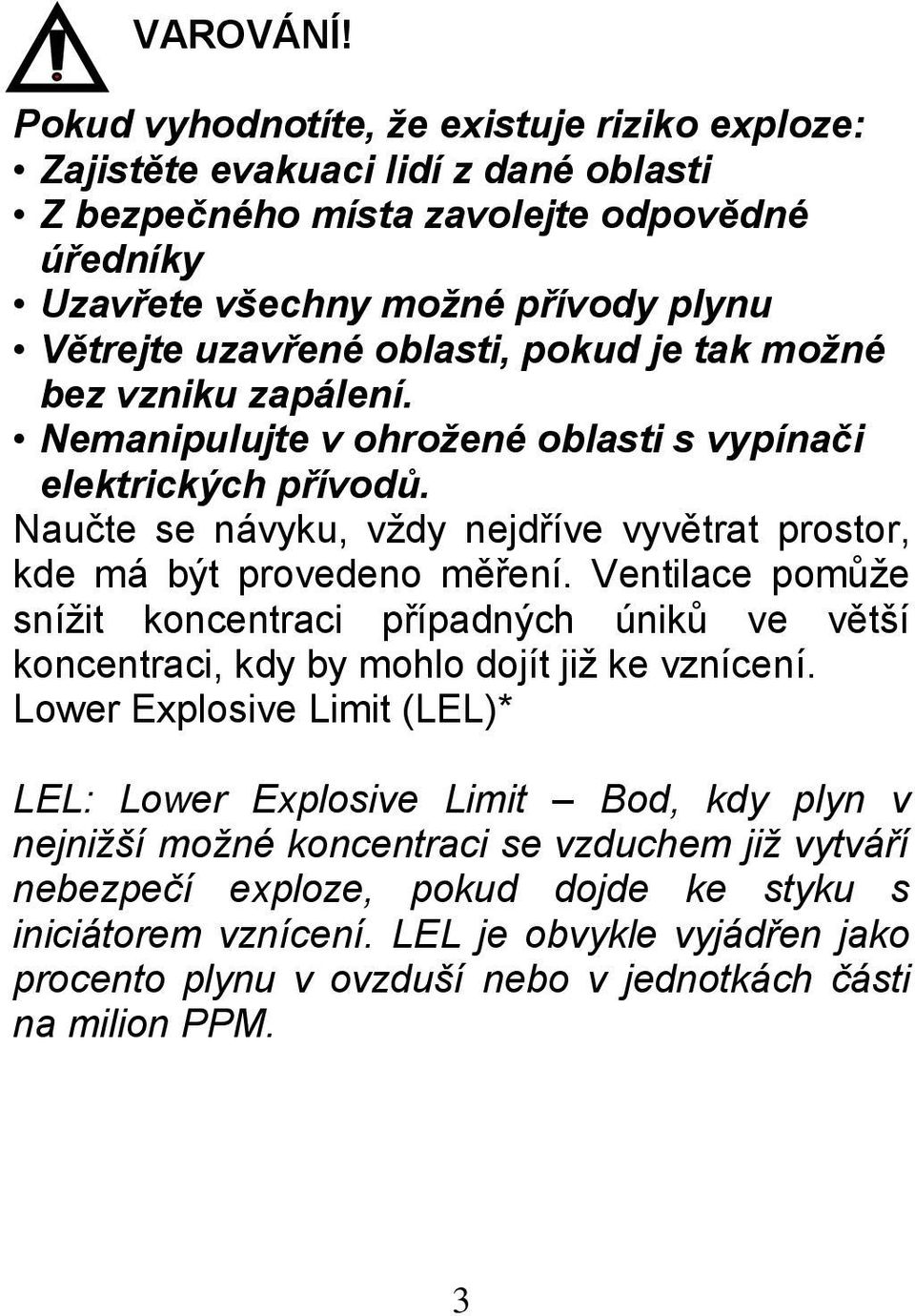

4 VAROVÁNÍ! Pkud vyhdntíte, že existuje rizik explze: Zajistěte evakuaci lidí z dané blasti Z bezpečnéh místa zavlejte dpvědné úředníky Uzavřete všechny mžné přívdy plynu Větrejte uzavřené blasti, pkud je tak mžné bez vzniku zapálení. Nemanipulujte v hržené blasti s vypínači elektrických přívdů. Naučte se návyku, vždy nejdříve vyvětrat prstr, kde má být prveden měření. Ventilace pmůže snížit kncentraci případných úniků ve větší kncentraci, kdy by mhl djít již ke vznícení. Lwer Explsive Limit (LEL)* LEL: Lwer Explsive Limit Bd, kdy plyn v nejnižší mžné kncentraci se vzduchem již vytváří nebezpečí explze, pkud djde ke styku s iniciátrem vznícení. LEL je bvykle vyjádřen jak prcent plynu v vzduší neb v jedntkách části na milin PPM. 3

5 Mezinárdní Symbly Důležité infrmace, nahlédněte d manuálu. Je ve shdě s nařízením Evrpské Unie Ovládání a Indikátry 1. Vrchlík Sensru 2. & Sensr (uvnitř) 3. Přívd k Sndě 4. Alarm Světl 5. Indikátr zapnutí (Pwer-On) 6. Spínač napájení ON/OFF 7. Vstup pr Sluchátka 8. Tic Rate (Citlivst) Nastavení 9. Klip pr Sndu 10. Rukjeť 11. Kryt Baterie 4

6 Pkyny Psunutím spínače napájení zapněte napájení detektru. Rzsvítí se kntrlka napájení. Detektr hřlavých a výbušných plynů se bude asi jednu minutu nahřívat a následně prvede autmaticky test vynulvání. Prt by měl být první zapnutí prveden na čerstvém vzduchu. Alarm přístrje může být silně aktivní, cž je při prvním zapnutí způsben nastavením příliš vyské citlivsti přístrje. Nastavení Citlivsti Pkaždé, když je přístrj aktivván, měli byste prvést kntrlu jeh funkce. Nastavte citlivst d plhy bez alarmu. Následně vystavte přístrj nějakému zdrji plynu, stačí plyn ze zapalvače cigaret neb nad hřlavu kapalinu. P zahřátí, je detektr připraven k pužití. Když sensr na vrchlku sndy zachytí hřlavý plyn, četnst tikání se zvýší, sučasně může z přístrje zaznít varvný tón a rzsvítí se ALARM indikátr. Jak se zvyšuje kncentrace plynu, zvyšuje se I četnst tikání. Pkud situace vyžaduje, že není mžn rušit zvukem neb napak klní hluk neumžňuje slyšet zabudvaný reprduktr, můžete k přístrji připjit sluchátka. 5

7 Vstup pr sluchátka se nachází na hrní straně přístrje. Pslech na sluchátka je dstatečně hlasitý. Pkud nesvítí indikátr READY, znamená t, že napájecí baterie jsu vybity. Je nutn ihned vyměnit napájecí baterie. Vybité napájecí baterie značně snižují splehlivst měřicíh přístrje. Viz kapitla výměna napájecí baterie. Nastavení Tic Rate (Citlivst) Tic rate vám pskytuje infrmaci tm, jak se sensrem přibližujete k mžnému úniku plynu. Citlivst rychlsti tikání můžete řídit klečkem, které se nachází uprstřed přístrje. Otáčením směrem dprava zvyšujete četnst tikání. Otáčením směrem dleva snižujete četnst tikání Četnst tikání asi 4-8 tiků za sekundu je nrmální hdnta na čerstvém vzduchu. Jak se sensr přibližuje k mžnému výskytu nebezpečnéh plynu, tikání se zrychluje. Abyste mhli přesně detekvat míst úniku, bude zřejmě nutné v průběhu detekce snížit citlivst tčením klečka směrem dleva. 6

8 Výměna Napájecí Baterie Výměna napájecí alkalické baterie 1.5 vltů R14C(B) je nutná v případě když: Zelený indikátr READY zhasne nerzsvítí se žádný indikátr ani přístrj nereaguje p zapnutí napájení Výměna napájecí baterie: 1. Plžte přístrj čelem na pdlžku. 2. Sejměte kryt napájecí baterie. Při sejmutí krytu baterie mírně zatlačte na západku úchytu krytu baterie. 3. Vyjměte napájecí baterii pmcí mince neb šrubváku. 4. Vyměňte sučasně všechny baterie za nvé napájecí baterie. Výměna Sensru Ačkliv je sensr navržen tak, aby služil p celá léta splehlivéh prvzu, může se stát, že djde k jeh pškzení například pnřením d kapaliny. Výměna sensru: 1. Vypněte napájení přístrje 2. Sejměte hrní úchytný kružek držáku sensru. Tímt se držák sensru rzdělí na dvě plviny. 3. Jedná se pměrně rbustní sučástku, přest buďte patrní pří manipulaci s jeh přívdy. 4. Vysuňte sensr ven směrem z krytu. 5. Zatlačením na půvdní míst namístěte nvý sensr. 6. Vše slžte zpět d půvdníh uspřádání. 7

9 Specifikace Citlivst. 50 ppm methane Sensr Typ... Plvdič nízký příkn Čas Zahřátí Přibližně 60 sekund Čas Odezvy Méně než 2sec. (až d 40% LEL) Duty Cyklus Nepřetržitě Délka přívdu Sndy 16" Napájení. 3 C cell baterie Živtnst Baterie 8 hdin nepřetržitéh prvzu Alarm Zrakvý & Tónvý signál při 10% LEL pr Metan. Může být kalibrván pr jiné kncentrace neb plyny. Záruka. 1 rk Prvzní Pdmínky Pr zajištění přesných měření, pužívejte přístrj v dpručeném tepltním rzsahu: Teplta: 32 až 120 F (0ºC - 50ºC) Vlhkst: 10 až 90% RH (bez kndenzace) 8

10 Detekvané Plyny Detektr reaguje na širku paletu plynů, včetně některých jedvatých plynů a výparů. Následující seznam je jen výčtem některých plynů, na které přístrj je schpen reagvat. Hřlavé, výbušné: Zemní plyn Prpan Butan Metan Acetn Alchl Amniak Pára Oxid uhelnatý (nt t quantify) Benzín Petrlej Hydrgen Sulfide Kuř Průmyslvé Rzpuštědla Barvy a Laky Naftalen 9
