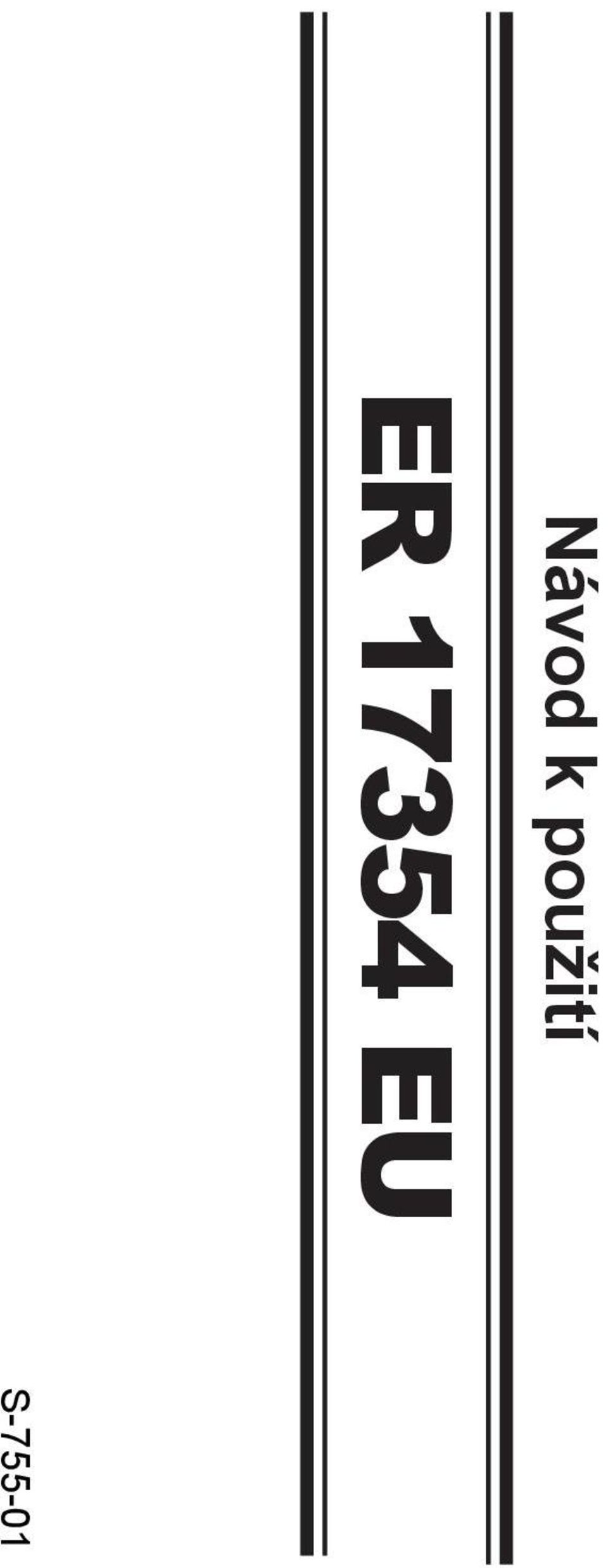

1 Návod k použití ER EU S

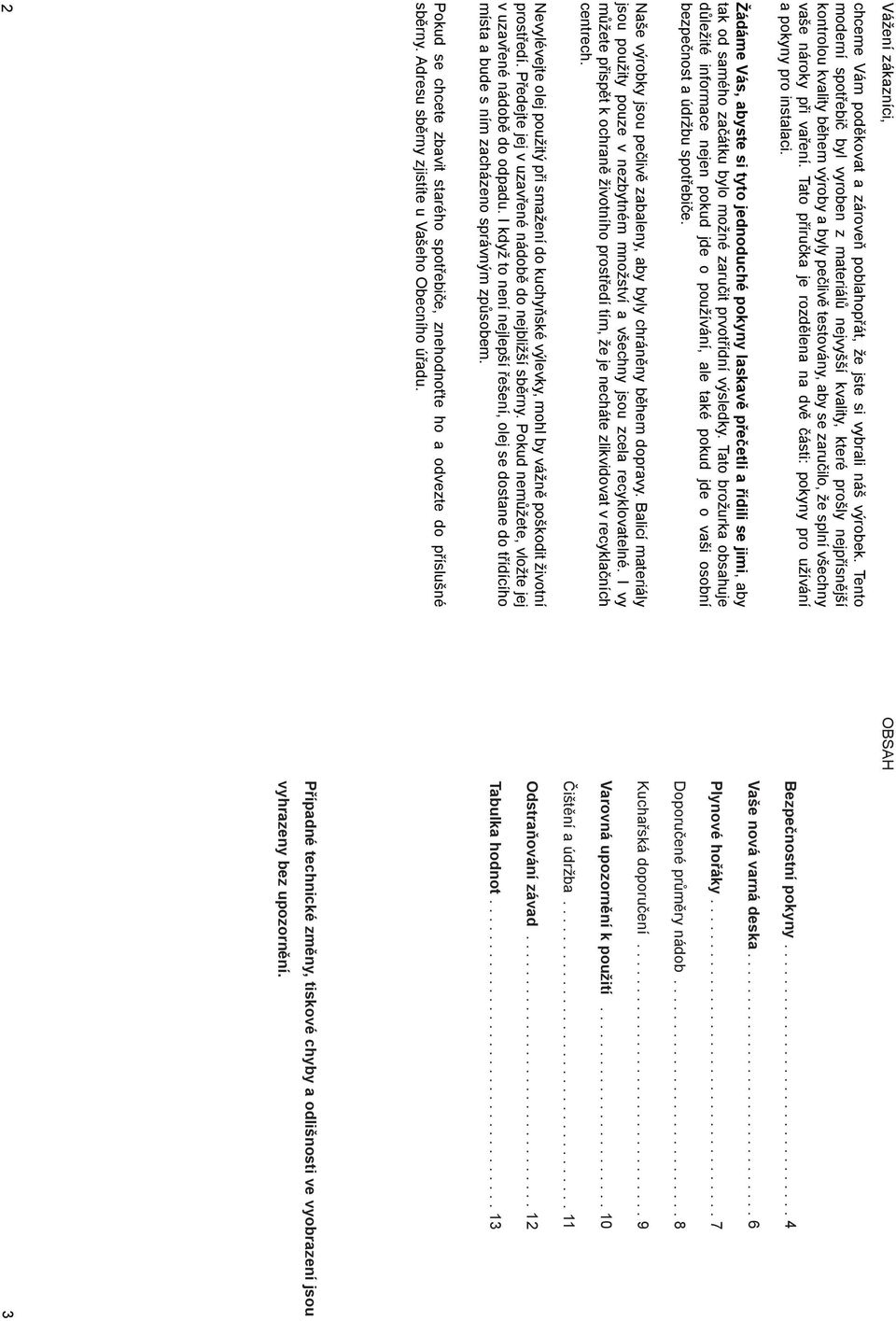

2 Vážení zákazníci, chceme Vám poděkovat a zároveň poblahopřát, že jste si vybrali náš výrobek. Tento moderní spotřebič byl vyroben z materiálů nejvyšší kvality, které prošly nejpřísnější kontrolou kvality během výroby a byly pečlivě testovány, aby se zaručilo, že splní všechny vaše nároky při vaření. Tato příručka je rozdělena na dvě části: pokyny pro užívání a pokyny pro instalaci. Žádáme Vás, abyste si tyto jednoduché pokyny laskavě přečetli a řídili se jimi, aby tak od samého začátku bylo možné zaručit prvotřídní výsledky. Tato brožurka obsahuje důležité informace nejen pokud jde o používání, ale také pokud jde o vaši osobní bezpečnost a údržbu spotřebiče. Naše výrobky jsou pečlivě zabaleny, aby byly chráněny během dopravy. Balicí materiály jsou použity pouze v nezbytném množství a všechny jsou zcela recyklovatelné. I vy můžete přispět k ochraně životního prostředí tím, že je necháte zlikvidovat v recyklačních centrech. Nevylévejte olej použitý při smažení do kuchyňské výlevky, mohl by vážně poškodit životní prostředí. Předejte jej v uzavřené nádobě do nejbližší sběrny. Pokud nemůžete, vložte jej v uzavřené nádobě do odpadu. I když to není nejlepší řešení, olej se dostane do třídícího místa a bude s ním zacházeno správným způsobem. Pokud se chcete zbavit starého spotřebiče, znehodnoťte ho a odvezte do příslušné sběrny. Adresu sběrny zjistíte u Vašeho Obecního úřadu. 2 OBSAH Bezpečnostní pokyny Vaše nová varná deska Plynové hořáky Doporučené průměry nádob Kuchařská doporučení Varovná upozornění k použití Čištění a údržba Odstraňování závad Tabulka hodnot Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. 3

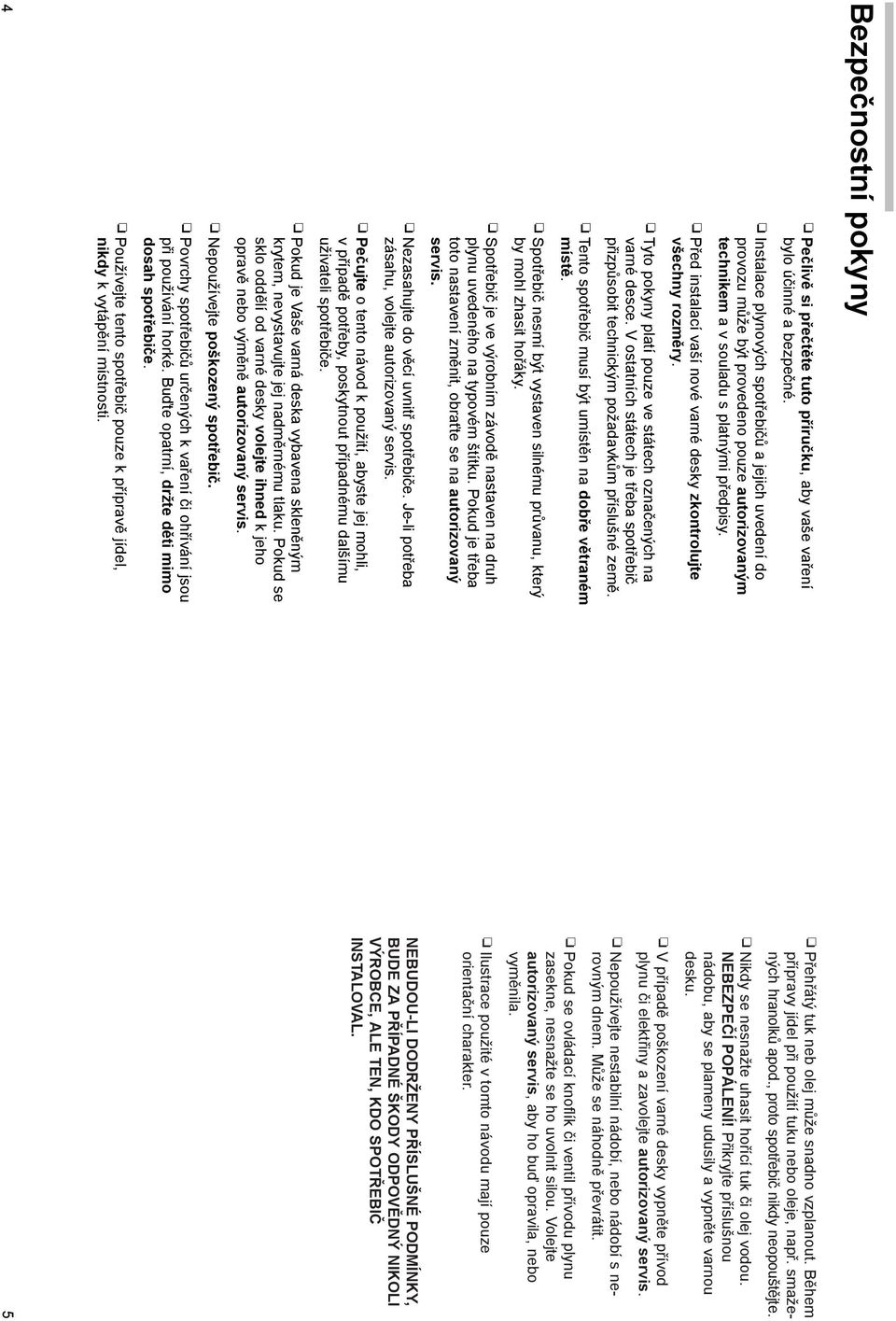

3 Bezpečnostní pokyny Pečlivě si přečtěte tuto příručku, aby vaše vaření bylo účinné a bezpečné. Instalace plynových spotřebičů a jejich uvedení do provozu může být provedeno pouze autorizovaným technikem a v souladu s platnými předpisy. Před instalací vaší nové varné desky zkontrolujte všechny rozměry. Tyto pokyny platí pouze ve státech označených na varné desce. V ostatních státech je třeba spotřebič přizpůsobit technickým požadavkům příslušné země. Tento spotřebič musí být umístěn na dobře větraném místě. Spotřebič nesmí být vystaven silnému průvanu, který by mohl zhasit hořáky. Spotřebič je ve výrobním závodě nastaven na druh plynu uvedeného na typovém štítku. Pokud je třeba toto nastavení změnit, obraťte se na autorizovaný servis. Nezasahujte do věcí uvnitř spotřebiče. Je-li potřeba zásahu, volejte autorizovaný servis. Pečujte o tento návod k použití, abyste jej mohli, v případě potřeby, poskytnout případnému dalšímu uživateli spotřebiče. Pokud je Vaše varná deska vybavena skleněným krytem, nevystavujte jej nadměrnému tlaku. Pokud se sklo oddělí od varné desky volejte ihned k jeho opravě nebo výměně autorizovaný servis. Nepoužívejte poškozený spotřebič. Povrchy spotřebičů určených k vaření či ohřívání jsou při používání horké. Buďte opatrní, držte děti mimo dosah spotřebiče. Používejte tento spotřebič pouze k přípravě jídel, nikdy k vytápění místnosti. 4 Přehřátý tuk neb olej může snadno vzplanout. Během přípravy jídel při použití tuku nebo oleje, např. smažených hranolků apod., proto spotřebič nikdy neopouštějte. Nikdy se nesnažte uhasit hořící tuk či olej vodou. NEBEZPEČÍ POPÁLENÍ! Přikryjte příslušnou nádobu, aby se plameny udusily a vypněte varnou desku. V případě poškození varné desky vypněte přívod plynu či elektřiny a zavolejte autorizovaný servis. Nepoužívejte nestabilní nádobí, nebo nádobí s nerovným dnem. Může se náhodně převrátit. Pokud se ovládací knoflík či ventil přívodu plynu zasekne, nesnažte se ho uvolnit silou. Volejte autorizovaný servis, aby ho buď opravila, nebo vyměnila. Ilustrace použité v tomto návodu mají pouze orientační charakter. NEBUDOU-LI DODRŽENY PŘÍSLUŠNÉ PODMÍNKY, BUDE ZA PŘÍPADNÉ ŠKODY ODPOVĚDNÝ NIKOLI VÝROBCE, ALE TEN, KDO SPOTŘEBIČ INSTALOVAL. 5

4 Vaše nová varná deska Plynové hořáky Podložka pod hrnce Podložka pod hrnce Hořák Hořák Varná deska Ovládací knoflíky Varná deska Každý ovládací knoflík ukazuje, který hořák ovládá. (viz obr. 1). Při zapalování hořáku stlačte příslušný knoflík a otáčejte jím proti směru hodinových ručiček do pozice "zapáleno". V této maximální pozici knoflík krátce podržte stisknutý, dokud hořák nechytí, poté ovládací knoflík uvolněte a nastavte do požadované polohy. Nechytí-li hořák na první pokus, opakujte celou operaci. Pokud hořák nechytí s použitím automatiky zapalování, zapalte jej otevřeným ohněm (zápalky, zapalovač na cigarety apod). Jsou-li zapalovací svíčky zanesené, může dojít k poruše v zapalovacím systému. Udržujte je v úplné čistotě. Svíčky čistěte malým kartáčkem, uvědomte si však, že nesmí být vystaveny silnému nárazu. Pokud je Vaše varná deska je vybavena hořáky s bezpečnostní pojistkou zhasnutí plamene, která brání unikání plynu, když hořáky náhodou zhasnou. Zapalujte hořáky tak, jak je výše uvedeno, ale držte ovládací knoflík stisknutý, dokud hořáky nechytí a potom ještě po několik vteřin. Pokud hořák dokonale nechytí, opakujte celou operaci a držte knoflík stisknutý přibližně 10 vteřin. Dlouhý hořák Podložka pod hrnce Hořák Varná deska Ovládací knoflíky Varnou desku vypnete otočením ovládacího knoflíku ve směru hodinových ručiček do polohy 0. Tato moderní varná deska je vybavena moderními ventily, které umožňují nastavit plamen perfektně mezi maximem a minimem. Podle modelu, který máte, je váš sporák vybaven hořákem na smažení, který je určen např. pro přípravu paelly s použitím pánve wok aj. a dlouhým hořákem, který je určen pro přípravu ryb ve vhodném nádobí. Hořák na smažení Ovládací knoflíky Plynové spotřebiče vytvářejí v místnosti, v níž jsou používány, teplo i vlhkost. Ujistěte se, že vaše kuchyně je řádně větrána: přirozené větrací otvory udržujte volné nebo instalujte mechanický ventilační systém (odsavač par). Používáte-li spotřebič po delší dobu, může být nezbytné použít dodatečné větrání, např. otevřené okno (ovšem pozor na průvan), nebo zapnout mechanický větrací systém. Oranžová barva plamene je normální a jednoduše ukazuje na přítomnost soli ve vzduchu (z vaření). Objevují-li se v plameni žluté jazýčky, nejde o chybu. 6 7

5 Doporučené průměry dna používaných nádob (v cm) Podle modelu: Hořák minimální průměr nádob maximální průměr nádob Hořák na smažení 22 cm Silný hořák 22 cm 26 cm Dlouhý hořák - oválné nebo hranaté nádobí Normální hořák 12 cm 20 cm Úsporný hořák 10 cm 12 cm Přídavná kávová mřížka Podle modelu, který máte je vaše varná deska vybavena přídavnou mřížkou. Tato mřížka je nezbytná, když používate hořák na smažení pro nádobí s průměrem dna větším než 26 cm, např. ploché pánve, keramické nádobí (terracota) a všechny druhy nádob (např. wok apod.) - obr. 2. Pokud tuto mřížku nemáte, můžete si ji objednat v servisu pod obj. č Kávová mřížka: V závislosti na modelu může být vaše varná deska vybavena přídavnou kávovou mřížkou. Tato mřížka je určena výhradně pro používání na úsporném hořáku s průměry dna nádob menšími než 10 cm. Pokud tuto mřížku nemáte, lze ji získat v servisním centru - servisní obj. č Výrobce neodpovídá za následky nepoužití, nebo špatného použití přídavných mřížek. 8 Kuchařská doporučení (tato doporučení jsou zamýšlena jako rádce) Velmi silný Silný Střední Úsporný Hořák Vaření, dušení, grilování Ohřívání a udržování teploty jídla: na smažení pečení, paella, orientální předvařená jídla, jídla (wok). hotová jídla. Silný Scaloppiny, steaky, omelety, Rýže, bílá Vaření v páře: zmrazené potraviny. omáčka, ragú. ryby, zelenina. Dlouhý Vaření ryb. Rozmrazování ryb. Udržování teploty jídla. Normální Vaření v páře - brambory, Ohřívání a udržování teploty jídla: čerstvá zelenina, těstoviny. předvařená jídla a lahůdková dušená masa. Úsporný Dušená jídla, nákypy, Rozehřívání Rozpouštění karamel. a pomalé vaření: čokolády luštěniny, ovoce, a másla, rosoly. mražená jídla. 9

6 Použití varné desky - vaření: Nevhodné činnosti: Vhodné činnosti: Nepoužívejte malé nádoby na velké hořáky. Plameny by neměly zasahovat boky nádob. Používejte vždy nádobí správné velikosti na každém hořáku. Vyhnete se tím nadbytečné spotřebě a nádobí nebude matné. Nevařte bez použití pokličky a dbejte na úplné přikrytí nádoby. Jinak plýtváte energií. Vždy používejte pokličky. Nepoužívejte nádoby s nerovným dnem. Prodlužují čas potřebný k vaření a zvyšují spotřebu energie. Používejte pouze pánve a kastroly se silným, rovným dnem. Neumisťujte nádoby na hořák mimo střed, mohou se převrátit. Nepoužívejte velké nádoby na hořácích blízko ovládacích knoflíků. Při snaze umístit je přesně na střed hořáku můžete zavadit o ovládací knoflíky a zvýšit také teplotu v tomto úseku. Může tak dojít k poškození varné desky. Umisťujte nádobí vždy na střed hořáků. Pod nádobí vždy používejte podložky pod hrnce. Nestavte nádoby přímo na hořák bez použití podložky pod hrnce. Nevystavujte hořáky přílišnému zatížení, nebo úderům těžkými předměty. S nádobím na varné desce zacházejte opatrně. 10 Čištění a údržba: Nevhodné Vhodné Nikdy nepoužívejte abrazivní výrobky, ostré předměty, ocelové škrabky, nože apod. k odstranění pevných zbytků jídel z povrchu varné desky, mřížek nebo hořáků. Pokud máte varnou desku se skleněným nebo hliníkovým povrchem nepoužívejte nože, škrabky nebo podobné předměty k vyčištění spojů tohoto povrchu s kovem. Nevystavujte povrch varné desky horké páře. Čištění párou může varnou desku poškodit. Jakmile spotřebič vychladne, očistěte ho houbou a mýdlovou vodou. Odstraňte okamžitě všechny rozlité tekutiny - usnadníte si pozdější čištění. Hořáky a podložky pod hrnce je nutné čistit pravidelně, nejlépe jejich ponořením do mýdlové vody a vydrhnutím nekovovým kartáčkem, aby otvory zůstávaly volné a umožňovaly perfektní plameny. Vysušte kryty hořáků vždy, když jsou mokré nebo vlhké. Dbejte, aby látky s obsahem kyselin (ocet, citron, džus apod.) nepřišly do kontaktu s povrchem varné desky. Po vyčištění a vysušení hořáků se přesvědčte, že kryty hořáků jsou správně nasazeny na rozdělovači plamenů. Vysoké teploty, kterým jsou vystaveny kryt na hořáku na smažení a části varné desky vyrobené z nerezové oceli mohou časem ztratit lesk, což je NORMÁLNÍ. Čistěte je vždy po použití prostředkem vhodným k čištění nerezové oceli. Po umytí podložek pod hrnce je vždy před dalším použitím dobře osušte. Zůstanou-li na nich při dalším vaření kapky vody, nebo je povrch vlhký, může dojít k poškození smaltovaného povrchu. Jsou-li podložky pod hrnce na vaší varné desce vybaveny gumovými nožkami, čistěte je opatrně, aby se neodlomily a podložka nezůstala nechráněná. Navíc by mohla poškrábat povrch varné desky. V oblasti ovládacích knoflíků nesmíte používat čisticí prostředky na nerezovou ocel. Mohlo by dojít k vymazání označení. Pokud je vaše varná deska vybavena hliníkovým panelem pod ovládacími knoflíky, nepoužívejte k čištění panelu čisticí polštářky. Mohli byste odstranit označení. 11

7 Odstraňování závad Není vždycky nezbytné volat servisní službu. V některých případech můžete problém vyřešit sami za použití následujících užitečným informací. Důležité upozornění: S přívodem plynu a elektřiny mohou manipulovat pouze kvalifikovaní servisní technici. Závada Možná příčina Řešení... jestliže nepracuje žádný Vadná pojistka. Zkontrolujte pojistky, z elektrických okruhů? vyměňte vadnou. Automatický jistič nebo Zkontrolujte, zda nebyl elektroměr na hlavním aktivován náhradní jistič nebo přívodu elektřiny aktivovány. elektroměr....jestliže nefunguje elektrické Částečky jídla nebo čistícího Mezeru mezi zapalovací zapalování? prostředku se mohly zachytit svíčkou a hořákem je třeba mezi zapalovacími svíčkami pečlivě vyčistit. a hořáky. Hořáky jsou mokré. Vysušte pečlivě kryty hořáků a zapalovací svíčky. Kryty na hořácích nejsou ve Zkontrolujte, zda jsou kryty správné poloze. hořáků správně nasazeny...jestliže plameny na hořácích Hořáky nejsou správně Sestavte hořáky správně. hoří nerovnoměrně? sestaveny. Výstupy plynu na hořácích Vyčistěte vývody plynu na jsou zaneseny. hořácích.... jestliže přívod plynu se zdá Uzavřený kohoutek přívodu Otevřete kohoutek přívodu slabý, nebo do spotřebiče vůbec plynu před spotřebičem. plynu. plyn nepřichází? Používáte-li plyn z tlakové Je-li láhev prázdná, vyměňte ji. láhve, zkontrolujte kolik ho zbývá....jestliže je v kuchyni cítit plyn? Přívod plynu do jednoho Zkontrolujte uzavření přívodu hořáku nebyl uzavřen plynu k jednotlivým hořákům. a plameny zhasly. Používáte-li plyn z láhve, může Zkontrolujte, zda je láhev v místě napojení ucházet plyn s plynem v pořádku.... jestliže nefunguje pojistka Nedrželi jste ovládací knoflík Když hořák chytne, držte zhasnutí plamene na různých stisknutý dostatečně dlouho. ovládací knoflík ještě po hořácích? Vývody na hořácích jsou několik vteřin stisknutý, zanesené. Vyčistěte vývody na hořácích. 12 Tabulka hodnot Musí být použit hořák Typ G-30 G-31 G-20 G-25 odpovídající označení plynu plynu BUTAN PROPAN ZEMNÍ ZEMNÍ na typovém štítku PLYN PLYN Provozní tlak mbar Silný hořák Označení hlavy hořáku Spotřeba Snížená kw 3 3 3,2 3,2 nominální 0,6 0,6 0,5 0,5 Průtok plynu m 3 /h 0,305 0,355 (hutnota) 15 C g/h Normální Označení hlavy hořáku hořák Spotřeba Snížená kw 1,75 1,75 1,75 1,75 nominální 0,35 0,35 0,29 0,29 Průtok plynu m 3 /h 0,167 0,194 (hutnota) 15 C g/h Úsporný Označení hlavy hořáku hořák Spotřeba Snížená kw H s nominální 0,33 0,33 0,33 0,33 Průtok plynu m 3 /h 0,095 0,111 (hutnota) 15 C g/h Hořák Označení hlavy hořáku na Spotřeba Snížená kw 3,6 3,6 3,6 3,6 smažení H s nominální 1,26 1,26 1,26 1,26 Průtok plynu m 3 /h 0,343 0,399 (hutnota) 15 C g/h Dlouhý Označení hlavy hořáku hořák Spotřeba Snížená kw 2,9 2,9 2,9 2,9 H s nominální 1,26 1,26 1,26 1,26 Průtok plynu m 3 /h 0,276 0,322 (hutnota) 15 C g/h

8 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o. Záruční podmínky Záruční list je průkazem práv spotřebitele ve smyslu Občanského zákoníku. Náleží k výrobku, jehož výrobní číslo je uvedeno na přední straně tohoto záručního listu. Zejména v případech delších než zákonné záruční lhůty je záruční list jediným dokladem práv uživatele. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o zakoupení (paragon, faktura, leasingová smlouva ap.). Pro případ záruční lhůty prodloužené z důvodu předchozích oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení vyplněného záručního listu nebo jiného dokladu o totožnosti výrobku (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje, a označení prodávajícího v souladu s 620, odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejm. tyto případy: a) Opotřebení používáním nebo poškození výrobku (vč. poškození způsobeného při neodborné instalaci, nesprávném uvedení do provozu, úpravě výrobku, užíváním nebo údržbou v rozporu s návodem k obsluze nebo s další dokumentací, která byla předána spolu s výrobkem, s právními předpisy, s příslušnými technickými nebo jinými normami). b) Vady výrobku v případě, kdy kupující neprokáže oprávněnost, platnost nebo včasnost reklamace (např. vzhledem k rozporu mezi údaji v záručním dokladu a na výrobku, k chybějícím nebo neoprávněně pozměněným údajům v záručním dokladu, chybějícímu, nečitelnému nebo pozměněnému výrobnímu číslu výrobku, atd.) 14 c) Poškození výrobku způsobené jeho znečištěním, nahodilou či živelnou událostí nebo v důsledku přírodních či vnějších jevů jako je např. bouřka, požár, přepětí nebo výpadky v elektrorozvodné síti, teplo, vniknutí kapaliny, prachu či cizích předmětů do výrobku, vysoká tvrdost vody aj. d) Mechanické poškození výrobku (např. pádem, zlomením, přetržením přívodního kabelu, konektoru či jiné části, apod.) nebo poškození vzniklá přepravou. e) Poškození způsobené použitím nevhodné náplně nebo nevhodnými provozními podmínkami. f) Poruchy, projevy a jiné nedostatky způsobené nevhodnou kvalitou elektromagnetického signálu, rušivým elektromagnetickým polem, příp. závadami v domovní elektrorozvodné síti apod. g) Součástí záruky není bezplatné uvedení do provozu, běžná údržba (čištění, seřizování, programování ad.) nebo kontrola parametrů výrobku. h) Nedostatek jakosti nebo užitné vlastnosti (které nejsou vadou výrobku), vč. parametrů neuvedených v technické dokumentaci výrobku, např. míra hlučnosti neuvedená v parametrech výrobku. i ) Poškození, nepovolené konstrukční změny, neodborný zásah úpravy nebo jiné zásahy do výrobku provedené neoprávněnou osobou či neautorizovaným servisem (vč. poškození plomb, pečetí nebo šroubů). j) Výrobek, který je používán k jinému než výrobcem stanovenému účelu, nad rámec běžného používání spotřebič je určen pro používání v domácnosti. Záruka zaniká, je-li spotřebič používán k profesionálním nebo komerčním účelům. Kupující nemá právo na součásti, součástky nebo díly, které byly při záruční době vyjmuty z výrobku a vyměněny. Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) seriově vybavených systémem "Aqua-stop" je výrobcem poskytnuta záruka na škody vzniklé špatnou funkcí tohoto systému a to po celou dobu životnosti spotřebiče (toto se nevztahuje na vlastní aqua-stop). Vzniknou li škody vodou způsobené chybou systému "Aqua-stop", poskytneme náhradu těchto škod. Upozornění pro prodejce Prodejce je povinen vyplnit řádně a úplně záruční list v den prodeje výrobku. Pro případnou předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol a nevyplněný záruční list. 15

9 Poznámky 16
