1 Integrace bezpečnostních systémů SBT Europe Regional Head Conference - November 2006 For internal use only / Martin Slach Siemens Switzerland Ltd 2006

2 Obsah Praktické příklady integrací Klasické budovy Korporátní společnosti Kritická infrastruktura Strana 2

3 Siemens Security Solution Siveillance TM Bezpečnostní složky Siveillance TM Command Kritická infrastruktura Velké společnosti Klasické budovy Siveillance TM Vantage Siveillance TM SiteIQ Wide Area Siveillance TM Site IQ Tunnel Siveillance TM Fusion SIPORT IC IVM Siveillance Netwatch SiPass SPC SISTORE

4 Ovládání EZS pomocí ACS Com. Local bus Výstupní tlačítko Dveřní kontakt Kontakt zámku Vypnout / Zapnout ASF stav EZS Ovládání LED SYSTÉM EZS Elektrický zámek Relay 1: Předpoplach Relay 2: Poplach násilné otv. Relay 3: CCTV Čtečky IN/OUT Page 4

5 Ovládání EZS pomocí ACS Monostabilní bypass přemostění vstupu EZS na dobu otevření dveří (typ. Dveřní kontakt) Bistabilní ovládání vypíná/zapíná EZS (celou zónu) na základě úrovně ASF (Alarm Status Feedback),interface mezi ACS a EZS (vypni/zapni EZS, EZS zapnuto/vypnuto) Indikace stavu EZS červenou LED na čtečce Aktivace EZS na základě časového programu, ruční zpoždění aktivace Předaktivační upozornění na čtečce Uživatelská práva k ovládání EZS: - Zapnutí i vypnutí - Pouze zapnutí - Pouze vypnutí - Bez možnosti ovládat EZS Strana 5

6 Integrace ACS a DVR CCTV Příklad konfigurace 1 Malý systém s přímým připojením DVR do SR34i. RS485 local communication TCP/IP Connections Strana 6

7 Integrace ACS a DVR CCTV Příklad konfigurace 2 Větší systém se SiPass Entro a DVR v LAN ;; Local Area Network Strana 7

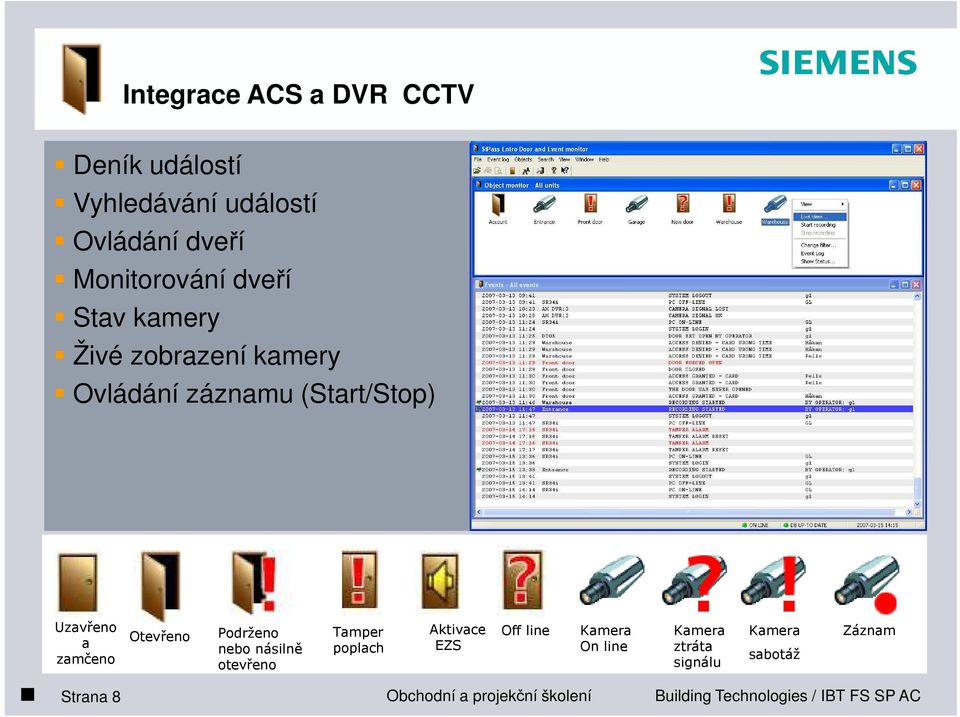

8 Integrace ACS a DVR CCTV Deník událostí Vyhledávání událostí Ovládání dveří Monitorování dveří Stav kamery Živé zobrazení kamery Ovládání záznamu (Start/Stop) Uzavřeno a zamčeno Otevřeno Podrženo nebo násilně otevřeno Tamper poplach Aktivace EZS Off line Kamera On line Kamera ztráta signálu Kamera sabotáž Záznam Strana 8

9 Integrace různých ACS systémů SiPass integrated & Salto Salto je offline systém kontroly vstupu spolupracující se SiPass integrated. Vhodné aplikace a výhody: Vnitřní kancelářské prostory Hotelové pokoje Sklady, šatní skříňky, apod. Dveře mimo dosah standardní kabeláže Není nutná kabeláž, napájecí zdroje Jednoduchá instalace Virtuální síť na paměťové kartě Page 9

10 SiPass integrated & Salto Online dveře ovládané SiPass integrated Interface pro 2 čtečky Vstupní čtečka Výstupní čtečka Interface pro 2 čtečky Salto XS4 Online čtečka Připojená do Salto Serveru pro načtení událostí z karty Offline Salto dveře aktualizované pomocí karty FLN RS485 Comms Karty musí být inicializovány na kodéru Salto. Automaticky jsou aktualizovány na online čtečce XS4 SVN data na kartě ACC ETHERNET (TCP/IP)* Salto Offline dveřní zámek SiPass integrated Server (může být instalováno na stejném PC jako Salto Server ) držitelé karet, přístupová práva SHIP protokol konfigurace dveří, události, poplachy Salto Server (může být instalováno na stejném PC jako SiPass integrated Server ) Salto kodér karet Standardní pracovní stanice SiPass integrated Pracovní stanice SiPass spravuje oba systémy: - SiPass integrated (online dveře) - Salto (offline offline) Page 10 October 12

11 SiPass integrated příklad integrace ACS, EZS a CCTV DRI Entry Reader Exit Reader FLN RS485 Comms Vstupy EZS Oblast EZS SiPass DRI Entry Reader Entry Reader EZS ACC RS232 SI410 Vstupy EZS Oblast EZS Sintony ETHERNET (TCP/IP) SiPass Server Pracovní stanice Siemens SIMATRIX Maticový přepínač Siemens SISTORE DVR Management Strana 11

12 SiPass integrated SISTORE MX/AX DVR Interface Lze připojit více DVR jednotek Přímé zobrazení kamer v kterémkoli PC SiPass klient Spouštění záznamu na základě událostí kontroly vstupu (násilné otevření dveří, neplatná karta, apod.) Zpětné přehrávání záznamů Ovládání nahrávání záznamů přímo z grafické mapy SiPass Přiřazení částí databáze k jednotlivým DVR a kamerám Podpora otočných kamer VIDEO Strana 12

13 Siemens Security Solution Siveillance TM Bezpečnostní složky Siveillance TM Command Kritická infrastruktura Velké společnosti Klasické budovy Siveillance TM Vantage Siveillance TM SiteIQ Wide Area Siveillance TM Site IQ Tunnel Siveillance TM Fusion SIPORT IC IVM Siveillance Netwatch SiPass SPC SISTORE

14 Siveillance Fusion Siveillance Fusion může integrovat jednu nebo několik disciplín a je nezávislý na hardware Vrstvy Siveillance Fusion Řídící vrstva a operátorský interface (MMI) Modul EZS Modul ACS Modul Video Ovladače Ovladače Ovladače Vrstva hardware Řídící jednotky Kamery, DVR Bosch SPC Transliner/IC Siemens VeriNet K32 (SiPort) ONVIF V x.x ACC (Sipass) Mercury SISTORE CX /MX ONVIF V 1 ONVIF V 2 Bosch, Axis, Samsung

15 Konfigurace 1 PC Page 15

16 Konfigurace jedna LAN klient/server Page 16

17 Konfigurace jedna LAN oddělené servery Page 17

18 Konfigurace více LAN oddělené servery Page 18

19 Siemens Security Solution Siveillance TM Bezpečnostní složky Siveillance TM Command Kritická infrastruktura Velké společnosti Klasické budovy Siveillance TM Vantage Siveillance TM SiteIQ Wide Area Siveillance TM Site IQ Tunnel Siveillance TM Fusion SIPORT IC IVM Siveillance Netwatch SiPass SPC SISTORE

20 Siveillance Vantage software pro kritickou infrastrukuturu Potřeba bezpečnosti a zachování nepřetržitého provozu

21 Tři hlavní součásti kritického řízení IT infrastructure Emergency Telephone Perimeter Surveillance Video Surveillance Others Video Analytics Access Control Policies & Scenarios Actions and Operations Decision Support

22 Siveillance Vantage modulární koncept Další funkce Mobile Resource Mgmt TETRA Authorities Crisis Mgmt. Archive Komunikační interface Video Analytics Object Detection Subsystems Emergency calls Communication SDK Zobrazení Internet Video Surveillance 2D GIS 3D Site Plan Video Wall Control Základní funkce Roster Reporting Ínfo Library Workflow Engine Form Generator Configuration

23 Základní funkce Zprávy, poplachy, události Stromová struktura vstupů a zařízení Předdefinované akce/procedury actions Geografický informační systém Mapy budov, objektů, podlaží Statistiky a stavové informace Filter-Manager modul pro filtrování událostí Watchdog automatické sledování reakce na událost Správa uživatelů a dat Koncept rolí pro uživatele Záloha HW prostředků

24 Geografický informační systém GIS (2D) Rastrová vrstva: Jakákoliv rastrová data, která mají referenci k povrchu země png, tiff, jpeg, gif, etc. Mapy měst Mapy lokalit Satelitní fotografie Fotografie areálů e.g. např. WMS Vektorová vrstva: Vektrová data uložená v databázi Síť ulic Oblasti Zdroje plynu... Modelová vrstva: Datový pod v souřadnicích X/Y uložený v databázi Adresy objektů Body infrastruktury Události Zdroje např. vozidla zásahu... Camera 31

25 Operátorské pracoviště 3 obrazovky GIS a informace Události a poplachy Plány, podrobnosti, zdroje

26 Rozložení pro jednu obrazovku Jedna obrazovka- rozlišení 2560x1600

27 Děkuji za pozornost Kontaktní informace Martin Slach Product Manager, Access Control Strana 27
