GO65-EM. Čtečka tf hit pro povrchovou montáž. Kompletní příručka

Rozměr: px
Začít zobrazení ze stránky:

Download "GO65-EM. Čtečka tf hit pro povrchovou montáž. Kompletní příručka"

Transkript

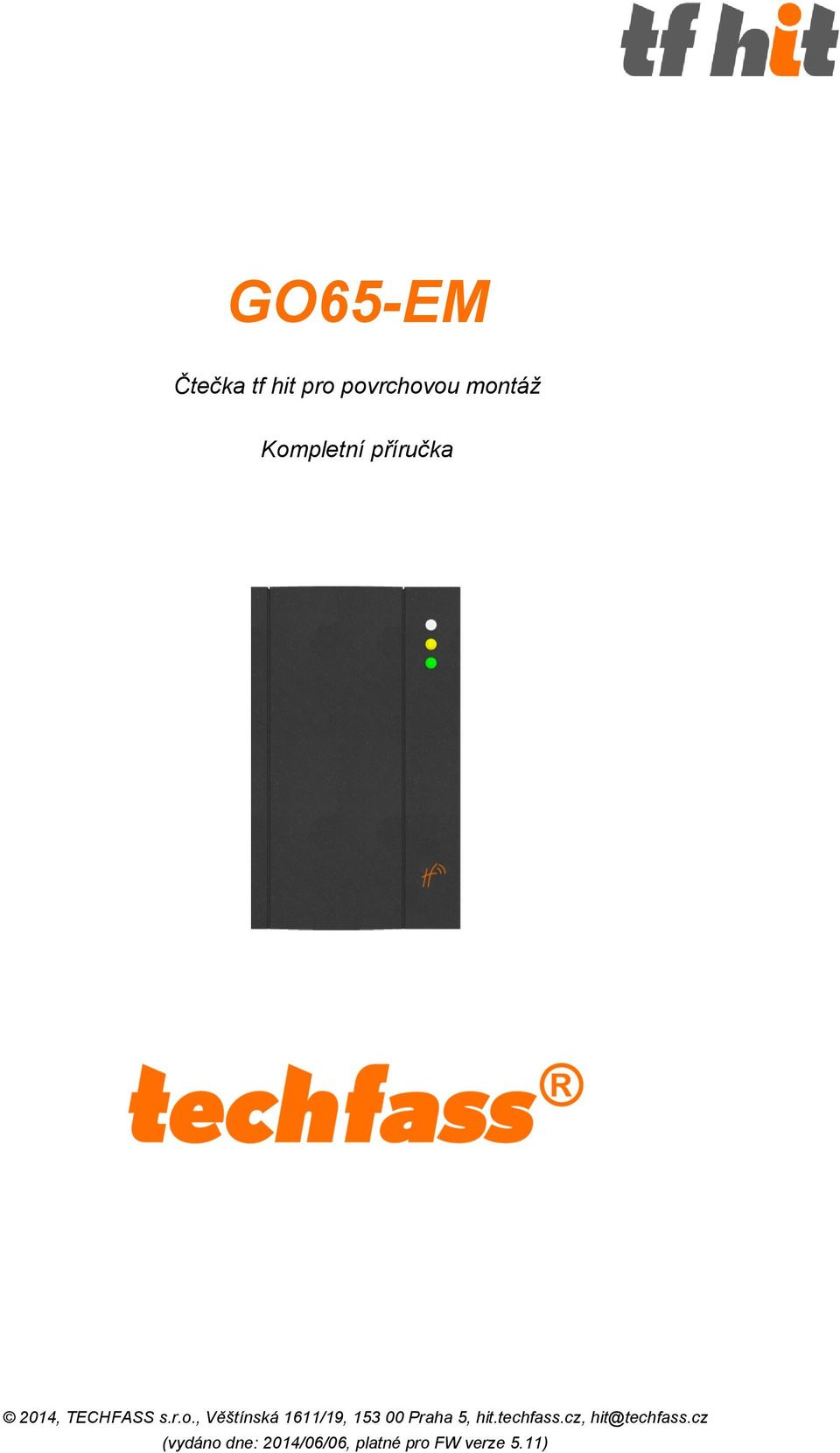

1 GO65-EM Čtečka tf hit pro povrchovou montáž Kompletní příručka 2014, TECHFASS s.r.o., Věštínská 1611/19, Praha 5, hit.techfass.cz, (vydáno dne: 2014/06/06, platné pro FW verze 5.11)

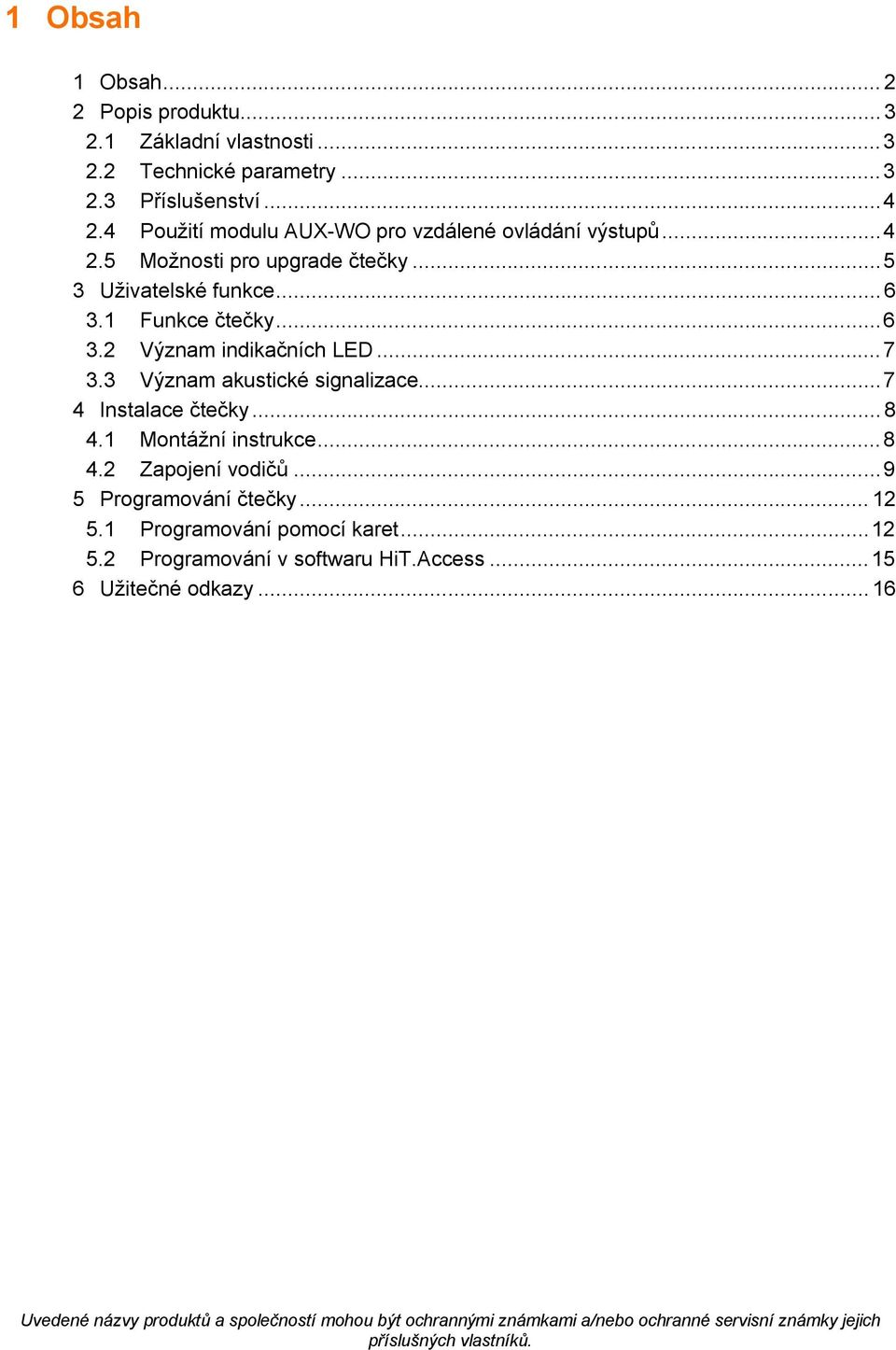

2 1 Obsah 1 Obsah Popis produktu Základní vlastnosti Technické parametry Příslušenství Použití modulu AUX-WO pro vzdálené ovládání výstupů Možnosti pro upgrade čtečky Uživatelské funkce Funkce čtečky Význam indikačních LED Význam akustické signalizace Instalace čtečky Montážní instrukce Zapojení vodičů Programování čtečky Programování pomocí karet Programování v softwaru HiT.Access Užitečné odkazy Uvedené názvy produktů a společností mohou být ochrannými známkami a/nebo ochranné servisní známky jejich příslušných vlastníků.

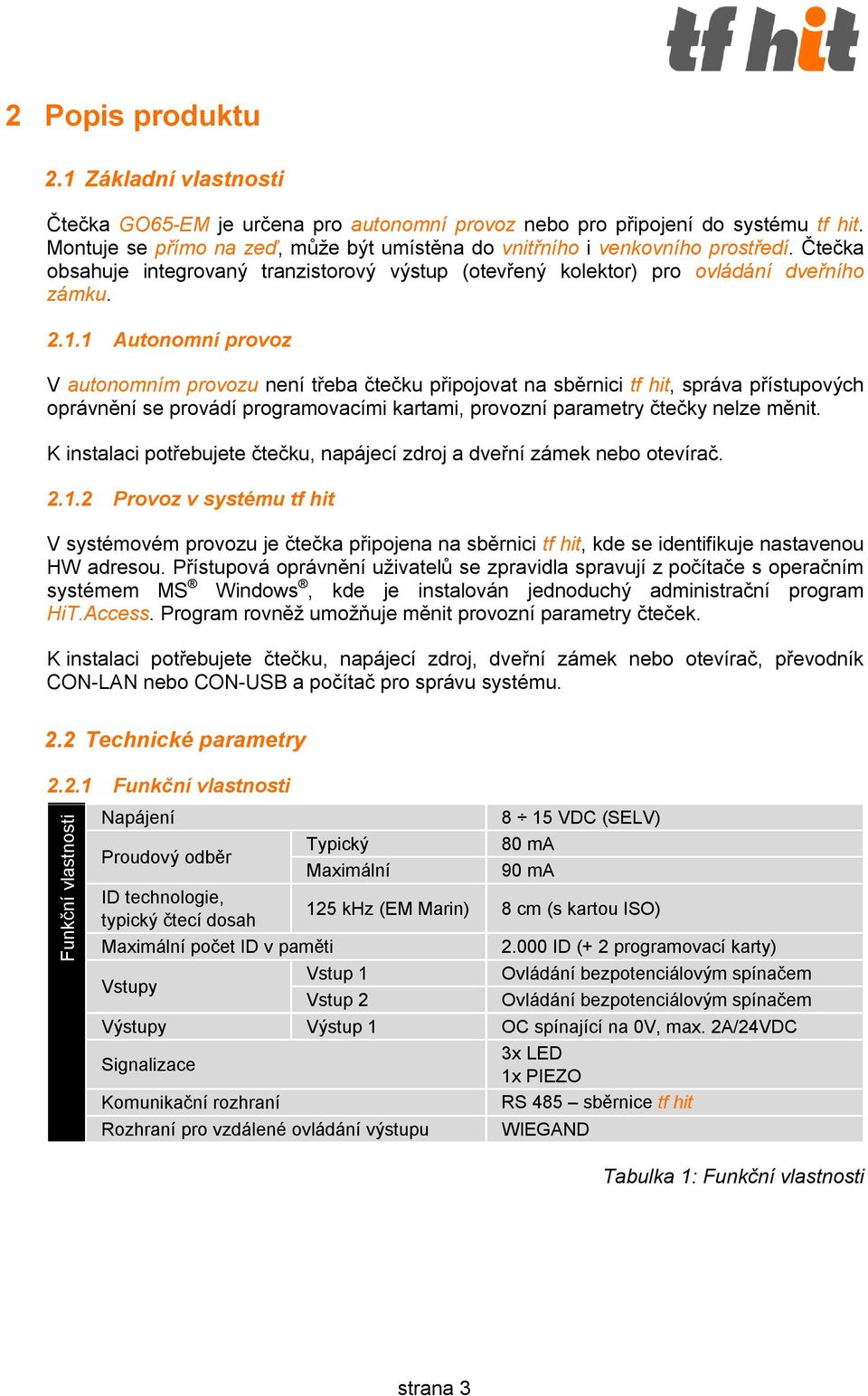

3 2 Popis produktu 2.1 Základní vlastnosti Čtečka GO65-EM je určena pro autonomní provoz nebo pro připojení do systému tf hit. Montuje se přímo na zeď, může být umístěna do vnitřního i venkovního prostředí. Čtečka obsahuje integrovaný tranzistorový výstup (otevřený kolektor) pro ovládání dveřního zámku Autonomní provoz V autonomním provozu není třeba čtečku připojovat na sběrnici tf hit, správa přístupových oprávnění se provádí programovacími kartami, provozní parametry čtečky nelze měnit. K instalaci potřebujete čtečku, napájecí zdroj a dveřní zámek nebo otevírač Provoz v systému tf hit V systémovém provozu je čtečka připojena na sběrnici tf hit, kde se identifikuje nastavenou HW adresou. Přístupová oprávnění uživatelů se zpravidla spravují z počítače s operačním systémem MS Windows, kde je instalován jednoduchý administrační program HiT.Access. Program rovněž umožňuje měnit provozní parametry čteček. K instalaci potřebujete čtečku, napájecí zdroj, dveřní zámek nebo otevírač, převodník CON-LAN nebo CON-USB a počítač pro správu systému. 2.2 Technické parametry Funkční vlastnosti Funkční vlastnosti Napájení Proudový odběr Typický Maximální 8 15 VDC (SELV) 80 ma 90 ma ID technologie, 125 khz (EM Marin) 8 cm (s kartou ISO) typický čtecí dosah Maximální počet ID v paměti ID (+ 2 programovací karty) Vstupy Vstup 1 Vstup 2 Ovládání bezpotenciálovým spínačem Ovládání bezpotenciálovým spínačem Výstupy Výstup 1 OC spínající na 0V, max. 2A/24VDC Signalizace 3x LED 1x PIEZO Komunikační rozhraní RS 485 sběrnice tf hit Rozhraní pro vzdálené ovládání výstupu WIEGAND Tabulka 1: Funkční vlastnosti strana 3

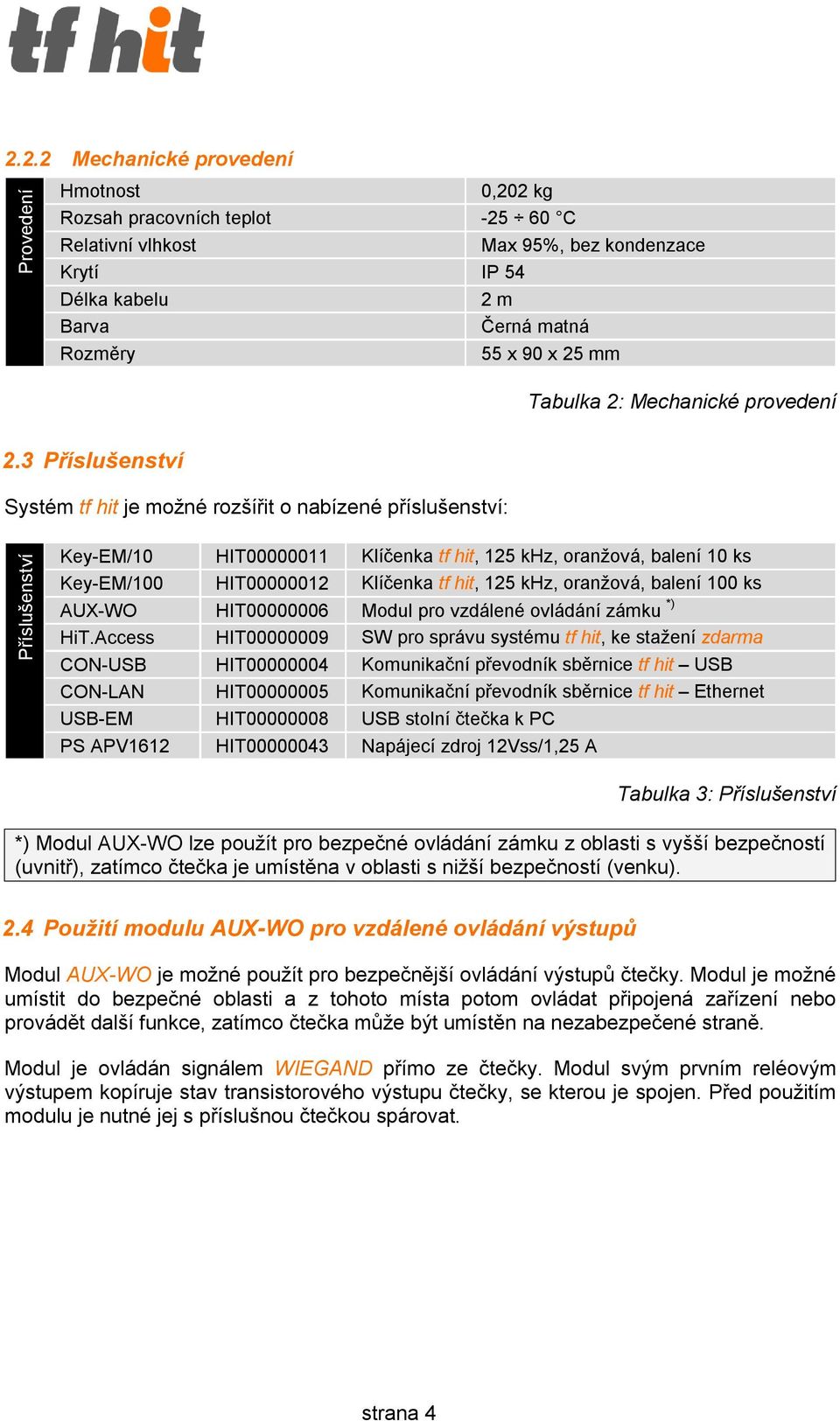

4 2.2.2 Mechanické provedení Provedení Hmotnost 0,202 kg Rozsah pracovních teplot C Relativní vlhkost Max 95%, bez kondenzace Krytí IP 54 Délka kabelu 2 m Barva Černá matná Rozměry 55 x 90 x 25 mm Tabulka 2: Mechanické provedení 2.3 Příslušenství Systém tf hit je možné rozšířit o nabízené příslušenství: Příslušenství Key-EM/10 HIT Klíčenka tf hit, 125 khz, oranžová, balení 10 ks Key-EM/100 HIT Klíčenka tf hit, 125 khz, oranžová, balení 100 ks AUX-WO HIT Modul pro vzdálené ovládání zámku *) HiT.Access HIT SW pro správu systému tf hit, ke stažení zdarma CON-USB HIT Komunikační převodník sběrnice tf hit USB CON-LAN HIT Komunikační převodník sběrnice tf hit Ethernet USB-EM HIT USB stolní čtečka k PC PS APV1612 HIT Napájecí zdroj 12Vss/1,25 A Tabulka 3: Příslušenství *) Modul AUX-WO lze použít pro bezpečné ovládání zámku z oblasti s vyšší bezpečností (uvnitř), zatímco čtečka je umístěna v oblasti s nižší bezpečností (venku). 2.4 Použití modulu AUX-WO pro vzdálené ovládání výstupů Modul AUX-WO je možné použít pro bezpečnější ovládání výstupů čtečky. Modul je možné umístit do bezpečné oblasti a z tohoto místa potom ovládat připojená zařízení nebo provádět další funkce, zatímco čtečka může být umístěn na nezabezpečené straně. Modul je ovládán signálem WIEGAND přímo ze čtečky. Modul svým prvním reléovým výstupem kopíruje stav transistorového výstupu čtečky, se kterou je spojen. Před použitím modulu je nutné jej s příslušnou čtečkou spárovat. strana 4

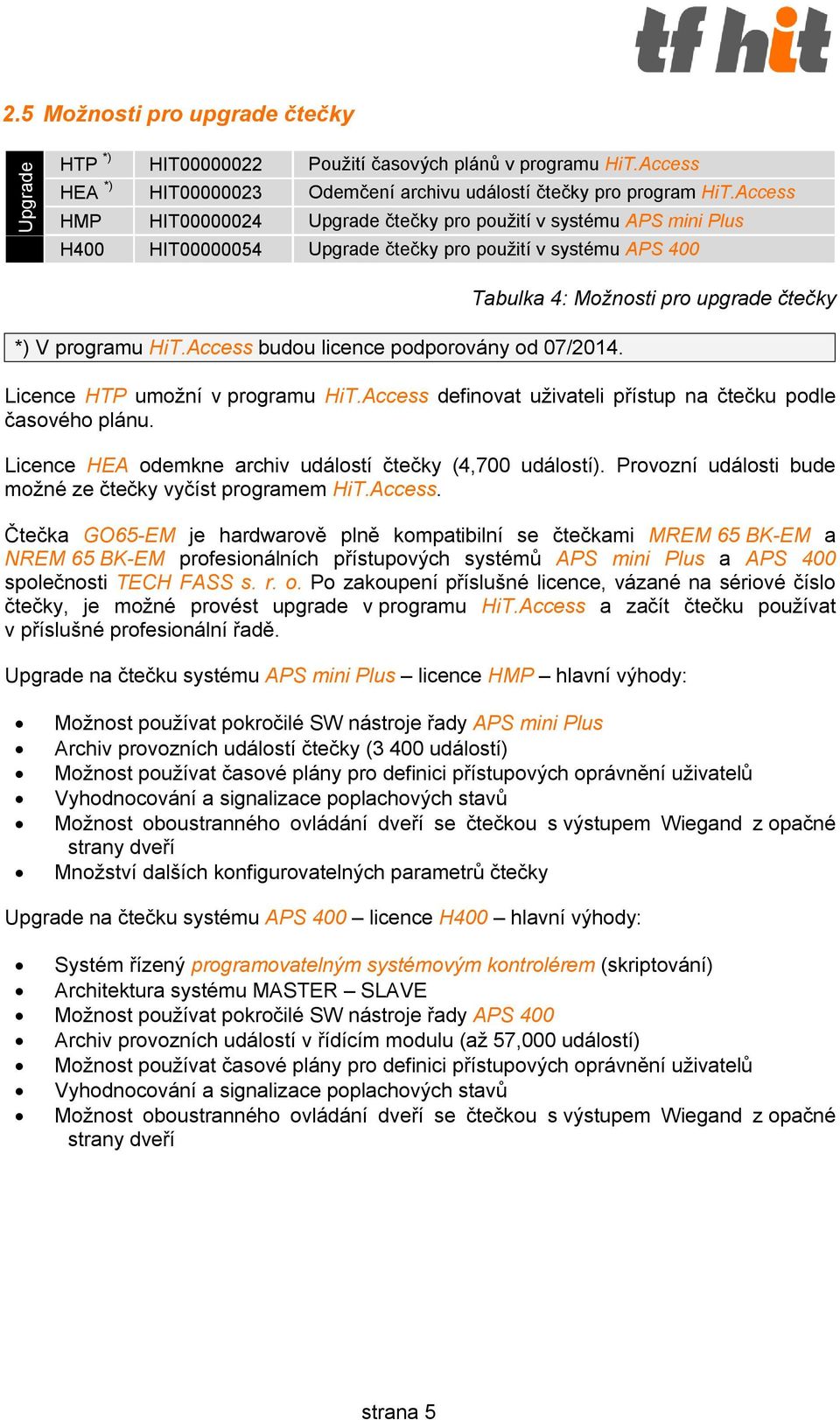

5 2.5 Možnosti pro upgrade čtečky Upgrade HTP *) HIT Použití časových plánů v programu HiT.Access HEA *) HIT Odemčení archivu událostí čtečky pro program HiT.Access HMP HIT Upgrade čtečky pro použití v systému APS mini Plus H400 HIT Upgrade čtečky pro použití v systému APS 400 *) V programu HiT.Access budou licence podporovány od 07/2014. Tabulka 4: Možnosti pro upgrade čtečky Licence HTP umožní v programu HiT.Access definovat uživateli přístup na čtečku podle časového plánu. Licence HEA odemkne archiv událostí čtečky (4,700 událostí). Provozní události bude možné ze čtečky vyčíst programem HiT.Access. Čtečka GO65-EM je hardwarově plně kompatibilní se čtečkami MREM 65 BK-EM a NREM 65 BK-EM profesionálních přístupových systémů APS mini Plus a APS 400 společnosti TECH FASS s. r. o. Po zakoupení příslušné licence, vázané na sériové číslo čtečky, je možné provést upgrade v programu HiT.Access a začít čtečku používat v příslušné profesionální řadě. Upgrade na čtečku systému APS mini Plus licence HMP hlavní výhody: Možnost používat pokročilé SW nástroje řady APS mini Plus Archiv provozních událostí čtečky (3 400 událostí) Možnost používat časové plány pro definici přístupových oprávnění uživatelů Vyhodnocování a signalizace poplachových stavů Možnost oboustranného ovládání dveří se čtečkou s výstupem Wiegand z opačné strany dveří Množství dalších konfigurovatelných parametrů čtečky Upgrade na čtečku systému APS 400 licence H400 hlavní výhody: Systém řízený programovatelným systémovým kontrolérem (skriptování) Architektura systému MASTER SLAVE Možnost používat pokročilé SW nástroje řady APS 400 Archiv provozních událostí v řídícím modulu (až 57,000 událostí) Možnost používat časové plány pro definici přístupových oprávnění uživatelů Vyhodnocování a signalizace poplachových stavů Možnost oboustranného ovládání dveří se čtečkou s výstupem Wiegand z opačné strany dveří strana 5

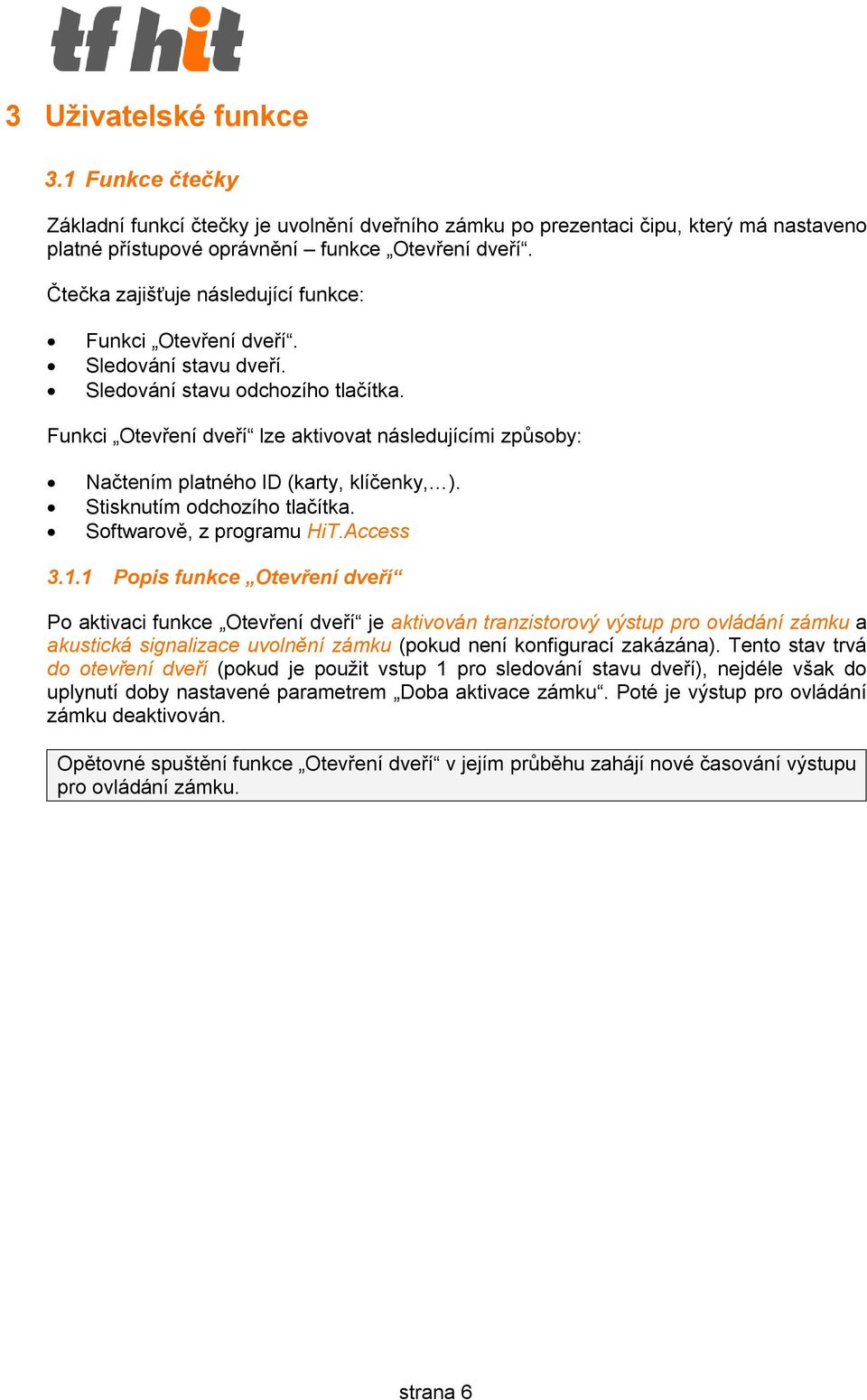

6 3 Uživatelské funkce 3.1 Funkce čtečky Základní funkcí čtečky je uvolnění dveřního zámku po prezentaci čipu, který má nastaveno platné přístupové oprávnění funkce Otevření dveří. Čtečka zajišťuje následující funkce: Funkci Otevření dveří. Sledování stavu dveří. Sledování stavu odchozího tlačítka. Funkci Otevření dveří lze aktivovat následujícími způsoby: Načtením platného ID (karty, klíčenky, ). Stisknutím odchozího tlačítka. Softwarově, z programu HiT.Access Popis funkce Otevření dveří Po aktivaci funkce Otevření dveří je aktivován tranzistorový výstup pro ovládání zámku a akustická signalizace uvolnění zámku (pokud není konfigurací zakázána). Tento stav trvá do otevření dveří (pokud je použit vstup 1 pro sledování stavu dveří), nejdéle však do uplynutí doby nastavené parametrem Doba aktivace zámku. Poté je výstup pro ovládání zámku deaktivován. Opětovné spuštění funkce Otevření dveří v jejím průběhu zahájí nové časování výstupu pro ovládání zámku. strana 6

7 3.2 Význam indikačních LED D1 D2 D3 Obr. 1: Význam indikačních LED Indikace LED D1 Rudozelená Stálý svit (rudá) Blikání s periodou 4 s (rudá) Rychlé střídání (rudá / zelená) Bliknutí (zelená) Online komunikace s PC Offline provoz Test sběrnice tf hit / nastavení HW adresy kartou Načtení ID D2 Žlutá Stálý svit / blikání Programovací režim D3 Zelená Indikace uvolnění zámku Tabulka 5: Význam indikačních LED 3.3 Význam akustické signalizace Bzučák Načtení ID 1x krátké pípnutí 2x krátké pípnutí 3x krátké pípnutí Platné ID (bzučák nemá signalizovat uvolnění zámku) Neplatné ID Neznámé ID Trvalá signalizace Platné ID (bzučák má signalizovat uvolnění zámku) Tabulka 6: Význam signalizace bzučákem strana 7

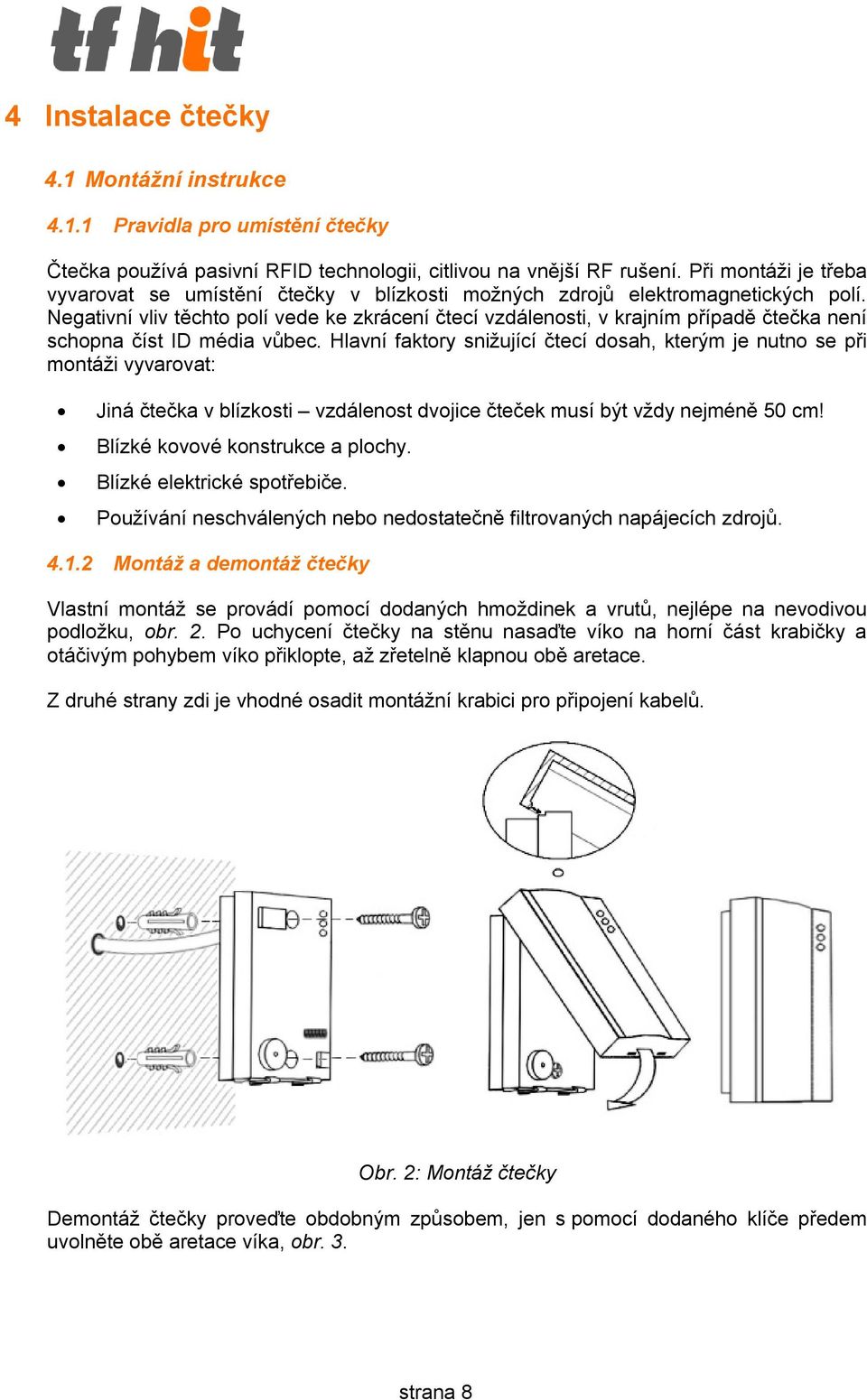

8 4 Instalace čtečky 4.1 Montážní instrukce Pravidla pro umístění čtečky Čtečka používá pasivní RFID technologii, citlivou na vnější RF rušení. Při montáži je třeba vyvarovat se umístění čtečky v blízkosti možných zdrojů elektromagnetických polí. Negativní vliv těchto polí vede ke zkrácení čtecí vzdálenosti, v krajním případě čtečka není schopna číst ID média vůbec. Hlavní faktory snižující čtecí dosah, kterým je nutno se při montáži vyvarovat: Jiná čtečka v blízkosti vzdálenost dvojice čteček musí být vždy nejméně 50 cm! Blízké kovové konstrukce a plochy. Blízké elektrické spotřebiče. Používání neschválených nebo nedostatečně filtrovaných napájecích zdrojů Montáž a demontáž čtečky Vlastní montáž se provádí pomocí dodaných hmoždinek a vrutů, nejlépe na nevodivou podložku, obr. 2. Po uchycení čtečky na stěnu nasaďte víko na horní část krabičky a otáčivým pohybem víko přiklopte, až zřetelně klapnou obě aretace. Z druhé strany zdi je vhodné osadit montážní krabici pro připojení kabelů. Obr. 2: Montáž čtečky Demontáž čtečky proveďte obdobným způsobem, jen s pomocí dodaného klíče předem uvolněte obě aretace víka, obr. 3. strana 8

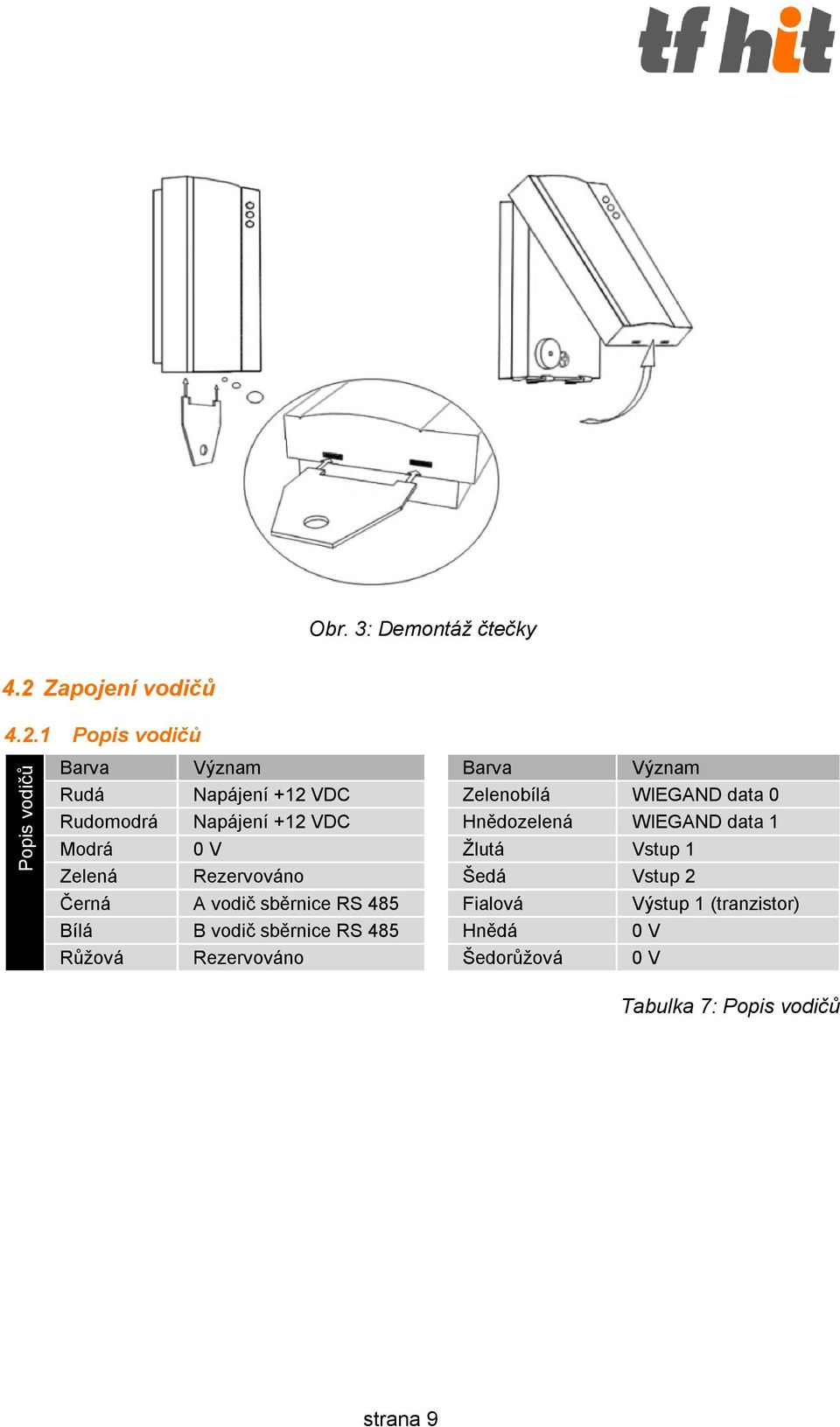

9 Obr. 3: Demontáž čtečky 4.2 Zapojení vodičů Popis vodičů Popis vodičů Barva Význam Barva Význam Rudá Napájení +12 VDC Zelenobílá WIEGAND data 0 Rudomodrá Napájení +12 VDC Hnědozelená WIEGAND data 1 Modrá 0 V Žlutá Vstup 1 Zelená Rezervováno Šedá Vstup 2 Černá A vodič sběrnice RS 485 Fialová Výstup 1 (tranzistor) Bílá B vodič sběrnice RS 485 Hnědá 0 V Růžová Rezervováno Šedorůžová 0 V Tabulka 7: Popis vodičů strana 9

10 4.2.2 Standardní zapojení čtečky Stand. zapojení Napájení Napájecí zdroj 8 15 VDC Vstup 1 Dveřní kontakt, při zavřených dveřích sepnut *) Vstup 2 Odchozí tlačítko *) Výstup 1 Ovládání zámku A a B vodiče RS 485 Připojení ke sběrnici tf hit *) WIEGAND výstup Ovládání modulu AUX-WO *) Tabulka 8: Standardní zapojení čtečky *) Zapojení těchto vstupů a výstupů není povinné Logika vstupů a výstupů Logika vstupů a výstupů Vstupy Připojený signál Význam Vstup 1 0 VDC Dveře zavřeny Žádný signál Dveře otevřeny Vstup 2 0 VDC Stisknutí tlačítka Žádný signál Tlačítko uvolněno Výstupy Výstupní signál Podmínky Výstup 1 *) 0 VDC Zámek uvolněn Žádný signál Zámek uzamčen Tabulka 9: Standardní zapojení čtečky *) Tranzistorovému výstupu pro ovládání zámku lze v programu HiT.Access nastavit opačnou logiku ovládání pro možnost připojení reverzního zámku nebo otvírače. strana 10

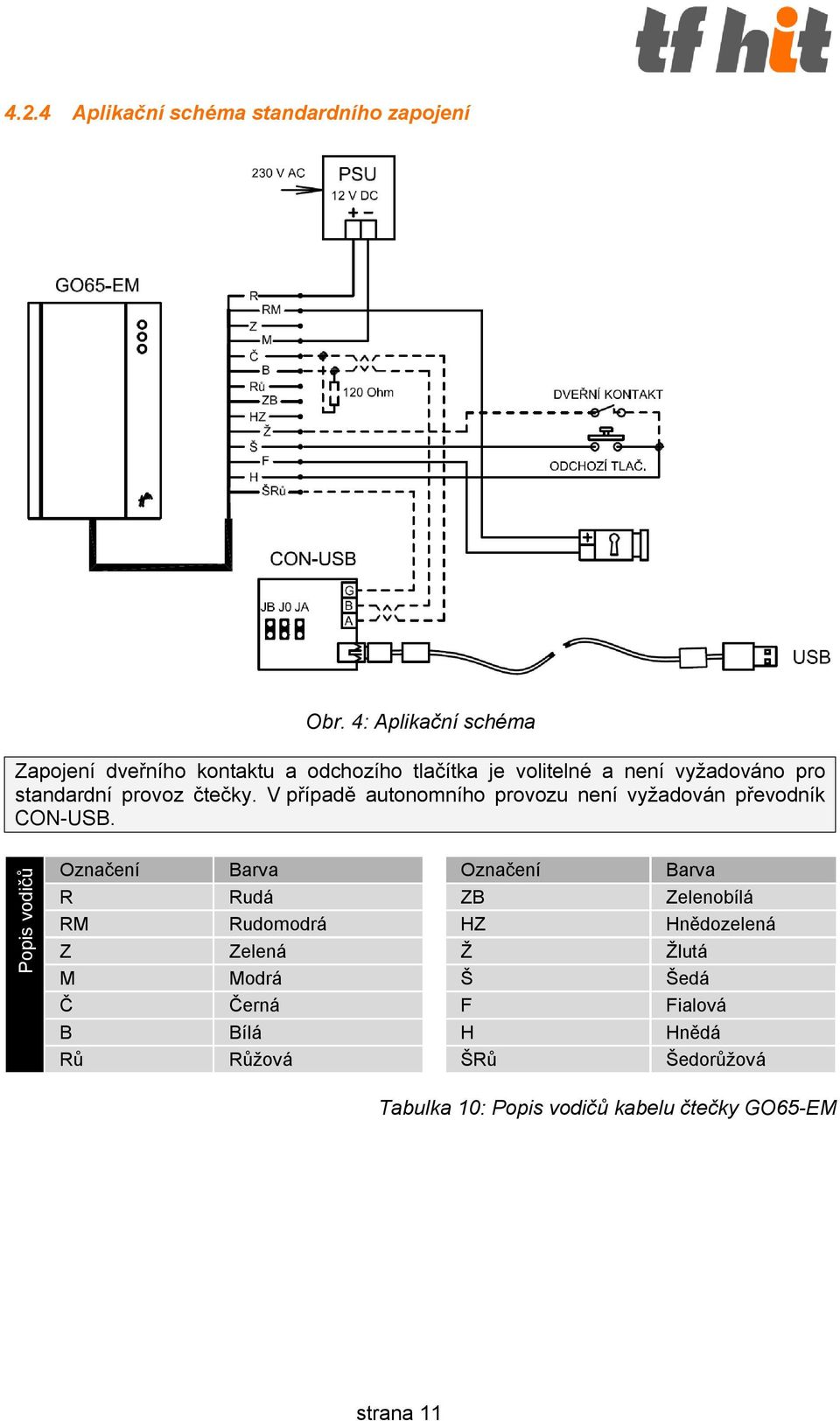

11 4.2.4 Aplikační schéma standardního zapojení Obr. 4: Aplikační schéma Zapojení dveřního kontaktu a odchozího tlačítka je volitelné a není vyžadováno pro standardní provoz čtečky. V případě autonomního provozu není vyžadován převodník CON-USB. Popis vodičů Označení Barva Označení Barva R Rudá ZB Zelenobílá RM Rudomodrá HZ Hnědozelená Z Zelená Ž Žlutá M Modrá Š Šedá Č Černá F Fialová B Bílá H Hnědá Rů Růžová ŠRů Šedorůžová Tabulka 10: Popis vodičů kabelu čtečky GO65-EM strana 11

12 5 Programování čtečky Při autonomním provozu se čtečka programuje pomocí dvojice programovacích karet, v systému tf hit se programuje pomocí PC v softwaru HiT.Access. 5.1 Programování pomocí karet Do programovacího režimu čtečka přechází načtením jedné z dvojice programovacích karet (karty + a - ). Chování čtečky v programovacím režimu je zřejmé z obr. 5 a-d Vkládání kódů (klíčenek) do paměti krok 1 krok 2 krok 3 Načtěte programovací kartu pro vkládání, čtečka přejde do programovacího režimu. Stav je indikován trvalým svitem žluté LED. Postupně načítejte klíčenky, které mají mít oprávnění ke vstupu. Stav je indikován trvalým svitem žluté LED. Po uplynutí cca 15 s po vložení poslední klíčenky čtečka sama přejde do normálního provozního režimu. Stav je indikován zhasnutím žluté LED Mazání kódů (klíčenek) z paměti Obr. 5 a): Vkládání kódů do paměti krok 1 krok 2 krok 3 Načtěte programovací kartu pro mazání, čtečka přejde do programovacího režimu. Stav je indikován trvalým svitem žluté LED. Postupně načítejte klíčenky, kterým má být oprávnění ke vstupu odebráno. Stav je indikován trvalým svitem žluté LED. Obr. 5 b): Mazání kódů z paměti Po uplynutí cca 15 s po smazání poslední klíčenky čtečka sama přejde do normálního provozního režimu. Stav je indikován zhasnutím žluté LED. strana 12

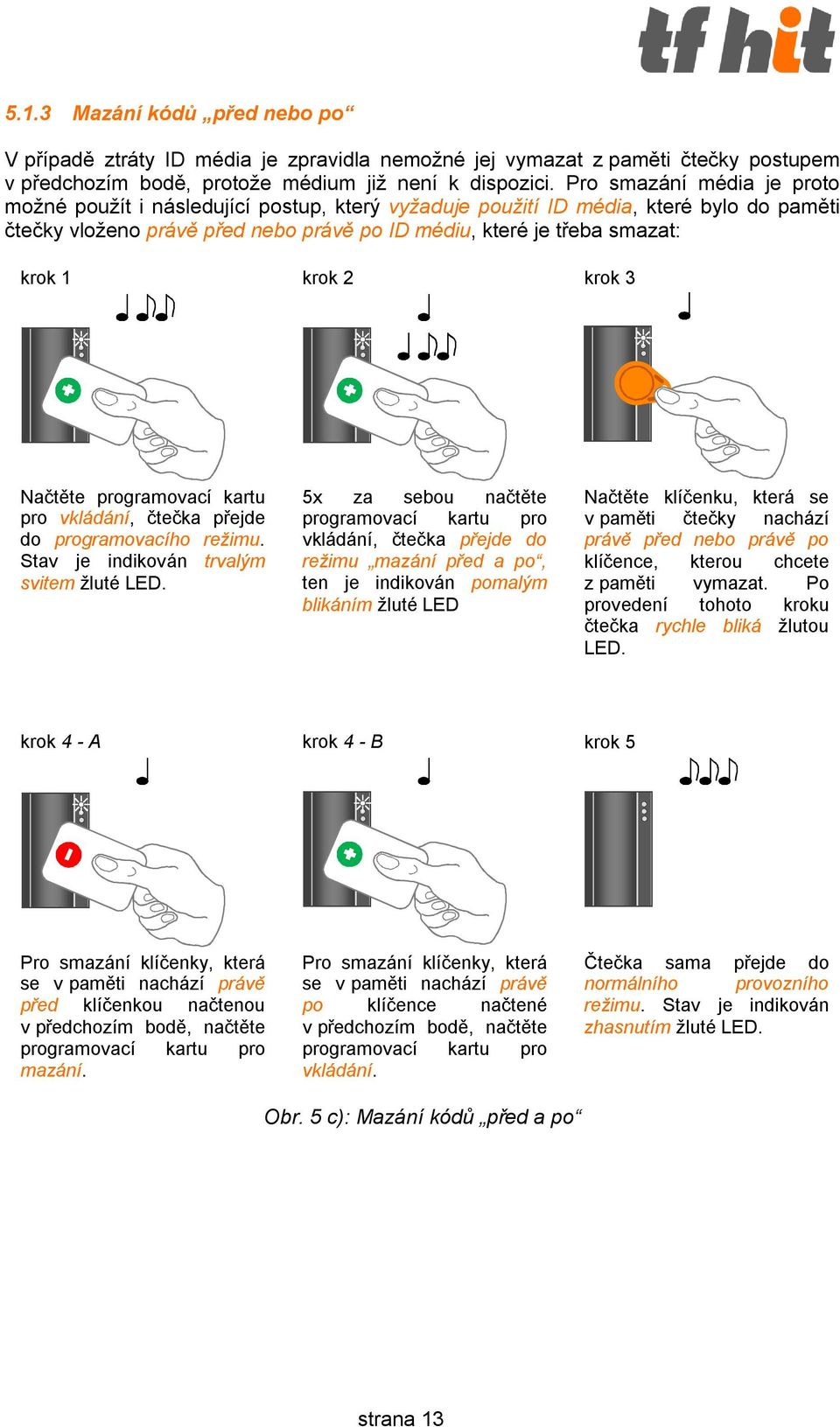

13 5.1.3 Mazání kódů před nebo po V případě ztráty ID média je zpravidla nemožné jej vymazat z paměti čtečky postupem v předchozím bodě, protože médium již není k dispozici. Pro smazání média je proto možné použít i následující postup, který vyžaduje použití ID média, které bylo do paměti čtečky vloženo právě před nebo právě po ID médiu, které je třeba smazat: krok 1 krok 2 krok 3 Načtěte programovací kartu pro vkládání, čtečka přejde do programovacího režimu. Stav je indikován trvalým svitem žluté LED. 5x za sebou načtěte programovací kartu pro vkládání, čtečka přejde do režimu mazání před a po, ten je indikován pomalým blikáním žluté LED Načtěte klíčenku, která se v paměti čtečky nachází právě před nebo právě po klíčence, kterou chcete z paměti vymazat. Po provedení tohoto kroku čtečka rychle bliká žlutou LED. krok 4 - A krok 4 - B krok 5 Pro smazání klíčenky, která se v paměti nachází právě před klíčenkou načtenou v předchozím bodě, načtěte programovací kartu pro mazání. Pro smazání klíčenky, která se v paměti nachází právě po klíčence načtené v předchozím bodě, načtěte programovací kartu pro vkládání. Čtečka sama přejde do normálního provozního režimu. Stav je indikován zhasnutím žluté LED. Obr. 5 c): Mazání kódů před a po strana 13

14 5.1.4 Vymazání všech naprogramovaných kódů krok 1 krok 2 krok 3 Načtěte programovací kartu pro mazání, čtečka přejde do programovacího režimu. Stav je indikován trvalým svitem žluté LED. 5x za sebou načtěte programovací kartu pro mazání, čtečka smaže všechna ID z paměti. Čtečka sama přejde do normálního provozního režimu. Stav je indikován zhasnutím žluté LED. Obr. 5 d): Vymazání všech kódů z paměti Doporučený postup pro správu oprávnění s pomocí programovacích karet V případě správy většího počtu uživatelů pouze s pomocí programovacích karet je vhodné zavést tabulku, podle které je možné se orientovat v případě nutnosti mazání ztracených klíčenek a přidávání nových. Následující příklad ukazuje správný postup pro správu klíčenek: Vložení 5 nových klíčenek s pomocí postupu z kapitoly Načteme kartu pro vkládání, načteme postupně klíčenky 1-5, po 15 s se režim ukončí, vytvoříme tabulku. pozice klíčenka 1 klíčenka 1 2 klíčenka 2 3 klíčenka 3 4 klíčenka 4 5 klíčenka 5 Obr. 5 e): Tabulka po vložení 5 klíčenek Dojde ke ztrátě klíčenky 3 Odmažeme ji např. za pomoci klíčenky 4, kterou máme k dispozici s pomocí postupu z kapitoly Načteme kartu pro vkládání, poté 5x znovu kartu pro vkládání, poté klíčenku 4, a nakonec kartu pro mazání. Zapíšeme změnu do tabulky. pozice klíčenka 1 klíčenka 1 2 klíčenka 2 3 klíčenka 3 (ztracená) 4 klíčenka 4 (k dispozici) 5 klíčenka 5 pozice klíčenka 1 klíčenka 1 2 klíčenka 2 3 klíčenka 3 4 klíčenka 4 5 klíčenka 5 Obr. 5 f): Mazání klíčenky 3 s pomocí klíčenky 4, tabulka po smazání klíčenky 3 strana 14

15 Dojde ke ztrátě klíčenky 4 Odmažeme ji např. za pomoci klíčenky 2, kterou máme k dispozici, s pomocí postupu z kapitoly Načteme kartu pro vkládání, poté 5x znovu kartu pro vkládání, následně klíčenku 2, a nakonec kartu pro vkládání. Zapíšeme změnu do tabulky. pozice klíčenka 1 klíčenka 1 2 klíčenka 2 (k dispozici) 3 klíčenka 3 4 klíčenka 4 (ztracená) 5 klíčenka 5 pozice klíčenka 1 klíčenka 1 2 klíčenka 2 3 klíčenka 3 4 klíčenka 4 5 klíčenka 5 Obr. 5 g): Mazání klíčenky 4 s pomocí klíčenky 2, tabulka po smazání klíčenky 4 Je nutné přidat další klíčenku (klíčenka 6). Postupujeme opět dle postupu z kapitoly Načteme kartu pro vkládání, načteme klíčenku 6, po 15 s se režim ukončí, zapíšeme změnu do tabulky. pozice klíčenka 1 klíčenka 1 2 klíčenka 2 3 klíčenka 3 4 klíčenka 4 5 klíčenka 5 6 klíčenka 6 Obr. 5 h): Tabulka po vložení klíčenky 6 Je zřejmé, že každá nová klíčenka se vkládá vždy na pozici za poslední vloženou klíčenkou. V případě smazání všech klíčenek s pomocí postupu v kapitole je nutné vytvořit novou tabulku. 5.2 Programování v softwaru HiT.Access Správa systému tf hit z PC programem HiT.Access umožňuje nastavit všechny dostupné parametry čtečky a přístupová oprávnění uživatelů. Uživatelskou příručku k programu HiT.Access naleznete na stránkách strana 15

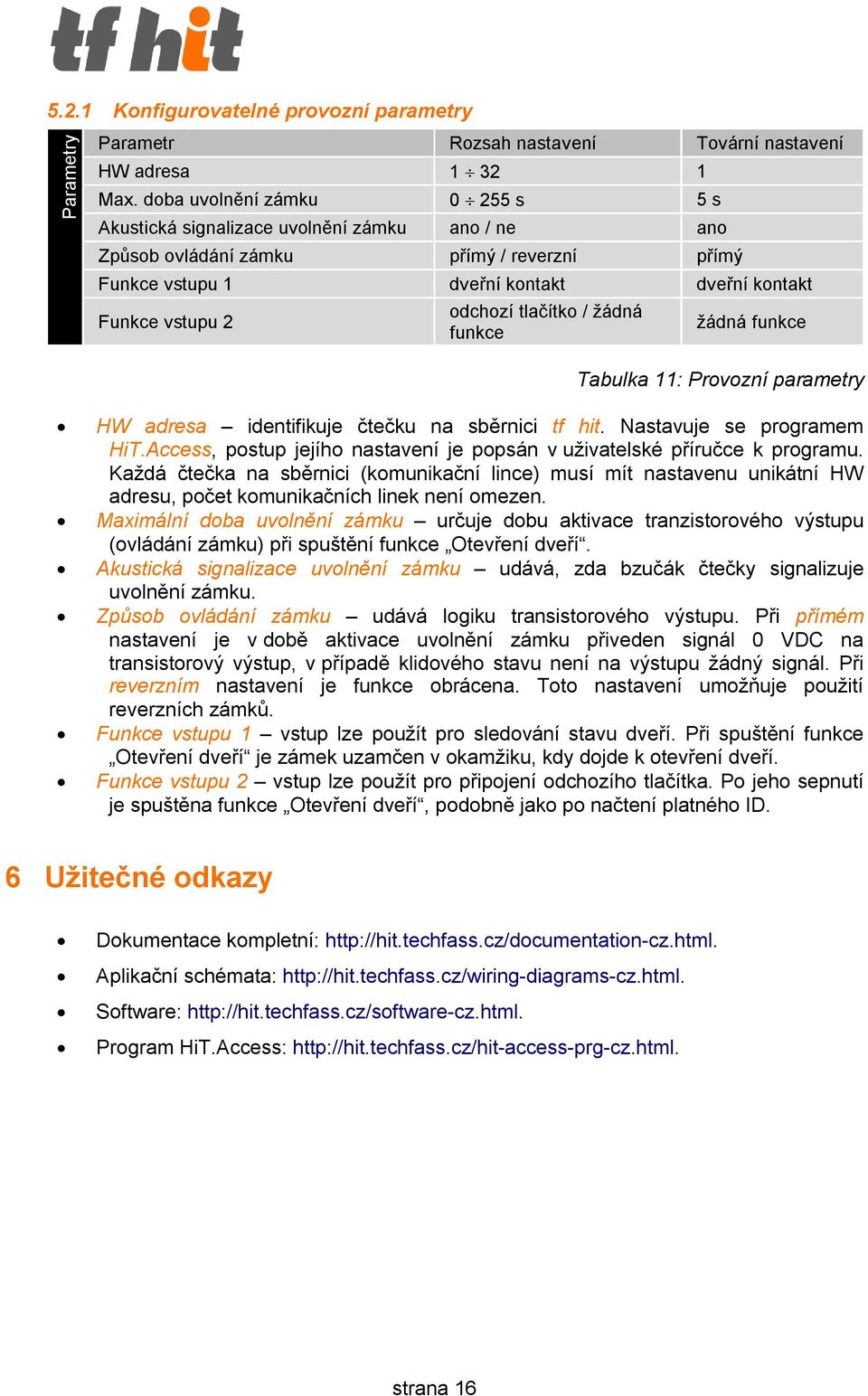

16 5.2.1 Konfigurovatelné provozní parametry Parametry Parametr Rozsah nastavení Tovární nastavení HW adresa Max. doba uvolnění zámku s 5 s Akustická signalizace uvolnění zámku ano / ne ano Způsob ovládání zámku přímý / reverzní přímý Funkce vstupu 1 dveřní kontakt dveřní kontakt Funkce vstupu 2 odchozí tlačítko / žádná funkce žádná funkce Tabulka 11: Provozní parametry HW adresa identifikuje čtečku na sběrnici tf hit. Nastavuje se programem HiT.Access, postup jejího nastavení je popsán v uživatelské příručce k programu. Každá čtečka na sběrnici (komunikační lince) musí mít nastavenu unikátní HW adresu, počet komunikačních linek není omezen. Maximální doba uvolnění zámku určuje dobu aktivace tranzistorového výstupu (ovládání zámku) při spuštění funkce Otevření dveří. Akustická signalizace uvolnění zámku udává, zda bzučák čtečky signalizuje uvolnění zámku. Způsob ovládání zámku udává logiku transistorového výstupu. Při přímém nastavení je v době aktivace uvolnění zámku přiveden signál 0 VDC na transistorový výstup, v případě klidového stavu není na výstupu žádný signál. Při reverzním nastavení je funkce obrácena. Toto nastavení umožňuje použití reverzních zámků. Funkce vstupu 1 vstup lze použít pro sledování stavu dveří. Při spuštění funkce Otevření dveří je zámek uzamčen v okamžiku, kdy dojde k otevření dveří. Funkce vstupu 2 vstup lze použít pro připojení odchozího tlačítka. Po jeho sepnutí je spuštěna funkce Otevření dveří, podobně jako po načtení platného ID. 6 Užitečné odkazy Dokumentace kompletní: Aplikační schémata: Software: Program HiT.Access: strana 16
