1 Vzduchotechnické jednotky KOMPKT

2

3 Vzduchotechnické jednotky KOMFOVENT KOMPKT 3 Proč jednotky KOMFOVENT KOMPKT 4 Komfovent kompakt rego 10 Rotační výměník tepla 11 Standardní velikosti jednotek KOMFOVENT KOMPKT REGO 11 Příklad výběru jednotky 12 Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Komfovent kompakt reu 40 Křížové rekuperační výměníky 41 Standardní velikosti jednotek KOMFOVENT KOMPKT REU 41 Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Komfovent Kompakt OTK 68 Kompakt OTK Kompakt OTK Kompakt OTK Kompakt OTK Kompakt OTK Příslušenství 73 Příslušenství systému ovládání 82 Systém ovládání 83 Funkční schémata 86 Objednávací klíč 87

4

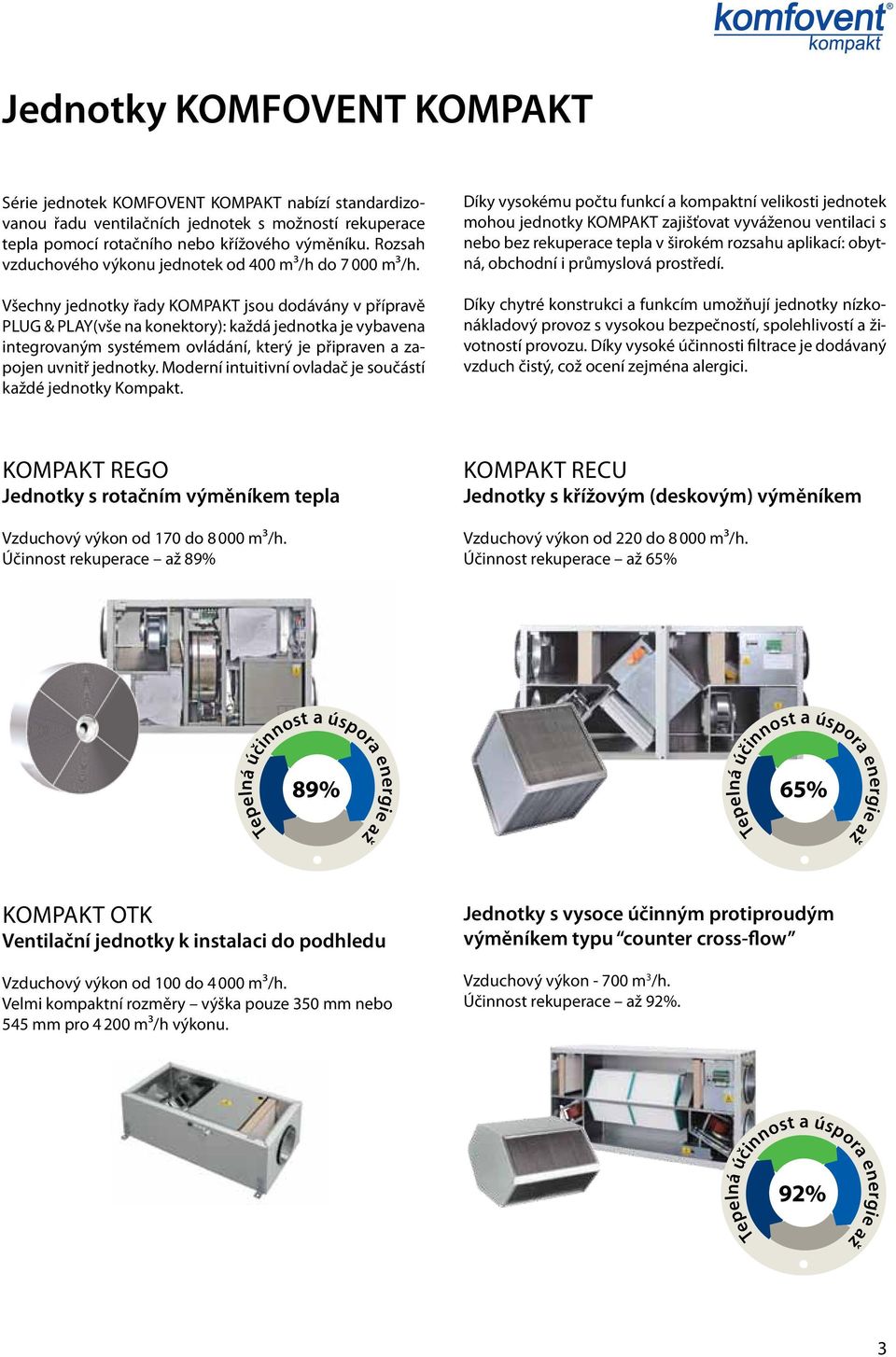

5 a úspora energie až a úspora energie až a úspora energie až Jednotky KOMFOVENT KOMPKT Série jednotek KOMFOVENT KOMPKT nabízí standardizovanou řadu ventilačních jednotek s možností rekuperace tepla pomocí rotačního nebo křížového výměníku. Rozsah vzduchového výkonu jednotek od 400 m³/h do m³/h. Všechny jednotky řady KOMPKT jsou dodávány v přípravě PLUG & PLY(vše na konektory): každá jednotka je vybavena integrovaným systémem ovládání, který je připraven a zapojen uvnitř jednotky. Moderní intuitivní ovladač je součástí každé jednotky Kompakt. íky vysokému počtu funkcí a kompaktní velikosti jednotek mohou jednotky KOMPKT zajišťovat vyváženou ventilaci s nebo bez rekuperace tepla v širokém rozsahu aplikací: obytná, obchodní i průmyslová prostředí. íky chytré konstrukci a funkcím umožňují jednotky nízkonákladový provoz s vysokou bezpečností, spolehlivostí a životností provozu. íky vysoké účinnosti filtrace je dodávaný vzduch čistý, což ocení zejména alergici. KOMPKT REGO Jednotky s rotačním výměníkem tepla Vzduchový výkon od 170 do m³/h. Účinnost rekuperace až 89% KOMPKT REU Jednotky s křížovým (deskovým) výměníkem Vzduchový výkon od 220 do m³/h. Účinnost rekuperace až 65% 89% 65% KOMPKT OTK Ventilační jednotky k instalaci do podhledu Vzduchový výkon od 100 do m³/h. Velmi kompaktní rozměry výška pouze 350 mm nebo 545 mm pro m³/h výkonu. Jednotky s vysoce účinným protiproudým výměníkem typu counter cross-flow Vzduchový výkon m 3 /h. Účinnost rekuperace až 92%. 92% 3

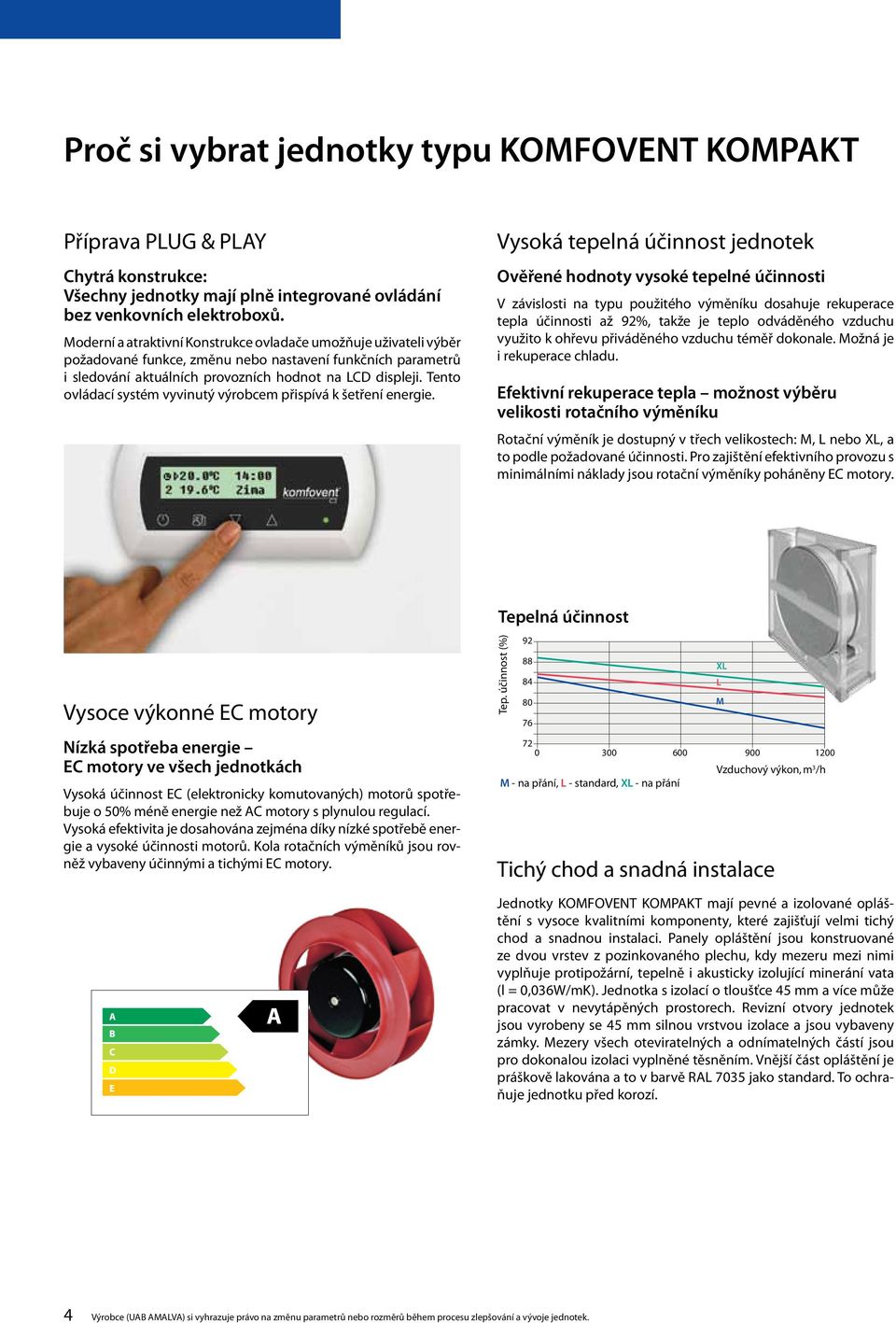

6 Proč si vybrat jednotky typu KOMFOVENT KOMPKT Příprava PLUG & PLY hytrá konstrukce: Všechny jednotky mají plně integrované ovládání bez venkovních elektroboxů. Moderní a atraktivní Konstrukce ovladače umožňuje uživateli výběr požadované funkce, změnu nebo nastavení funkčních parametrů i sledování aktuálních provozních hodnot na L displeji. Tento ovládací systém vyvinutý výrobcem přispívá k šetření energie. Vysoká tepelná účinnost jednotek Ověřené hodnoty vysoké tepelné účinnosti V závislosti na typu použitého výměníku dosahuje rekuperace tepla účinnosti až 92%, takže je teplo odváděného vzduchu využito k ohřevu přiváděného vzduchu téměř dokonale. Možná je i rekuperace chladu. Efektivní rekuperace tepla možnost výběru velikosti rotačního výměníku Rotační výměník je dostupný v třech velikostech: M, L nebo XL, a to podle požadované účinnosti. Pro zajištění efektivního provozu s minimálními náklady jsou rotační výměníky poháněny E motory. Vysoce výkonné E motory Nízká spotřeba energie E motory ve všech jednotkách Vysoká účinnost E (elektronicky komutovaných) motorů spotřebuje o 50% méně energie než motory s plynulou regulací. Vysoká efektivita je dosahována zejména díky nízké spotřebě energie a vysoké účinnosti motorů. Kola rotačních výměníků jsou rovněž vybaveny účinnými a tichými E motory. Tep. účinnost (%) XL L M M - na přání, L - standard, XL - na přání Tichý chod a snadná instalace Jednotky KOMFOVENT KOMPKT mají pevné a izolované opláštění s vysoce kvalitními komponenty, které zajišťují velmi tichý chod a snadnou instalaci. Panely opláštění jsou konstruované ze dvou vrstev z pozinkovaného plechu, kdy mezeru mezi nimi vyplňuje protipožární, tepelně i akusticky izolující minerání vata (l = 0,036W/mK). Jednotka s izolací o tloušťce 45 mm a více může pracovat v nevytápěných prostorech. Revizní otvory jednotek jsou vyrobeny se 45 mm silnou vrstvou izolace a jsou vybaveny zámky. Mezery všech oteviratelných a odnímatelných částí jsou pro dokonalou izolaci vyplněné těsněním. Vnější část opláštění je práškově lakována a to v barvě RL 7035 jako standard. To ochraňuje jednotku před korozí. 4 Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

7 Jednotky KOMFOVENT KOMPKT jsou dostupné ve dvou verzích horizontální a vertikální. Kompaktní velikost jednotek umožňuje jejich instalaci na půdách, ve sklepních a podobných prostorách. Nízká výška jednotek umožňuje jejich instalaci do podhledu nebo na zeď. Jednotky jsou konstruovány tak, aby mohly být stěhovány dveřmi o standardní velikosti. Pokud je jednotka větší než 900 mm, je zařízení rozloženo do vice sekcí. Možnost připojení jednotek REGO 1600/2000/2500 Univerzálnost připojení jedotek KOMPKT REGO 1600/2000/2500 H1 V1 Jedna jednotka může mít až 14 způsobů připojení Hlavní výhoda je v možnosti přizpůsobení připojovacího potrubí jednotky přímo při instalaci Výborné řešení pro jednotky na sklad Při objednávce lze specifikovat zvolený kód připojení. Jednotky REGO o velikosti 1600, 2000, 2500 mají univerzální připojení. Hlavní výhodou je víceúčelová aplikace jednotek stejná jednotka může mít horizontální i vertikální připojení potrubí, při instalaci lze vždy zvolit požadovanou pozici připojení. Jedna jednotka má tedy mnoho možností připojení. V2 HV3 HV2 H4 Snadná změna pozice připojení: odšroubování krytů připojovacího potrubí (1) a přírub otevřených připojovacích potrubí (2), poté změna jejich pozic na požadovanou konfiguraci připojení. Žádné další kroky nejsou nutné, vše je pro takovou změnu připraveno. H5 V5 2 1 HV1 H2 2 1 H3 V3 V4 HV5 zavřené příruby otevřené příruby Sání venkovního vzduchu Odsávání z prostoru Pravá revizní strana Levá strana je zrcadlovým obrazem pravé Přiváděný vzduch Výfuk vzduchu do venkovního prostředí 5

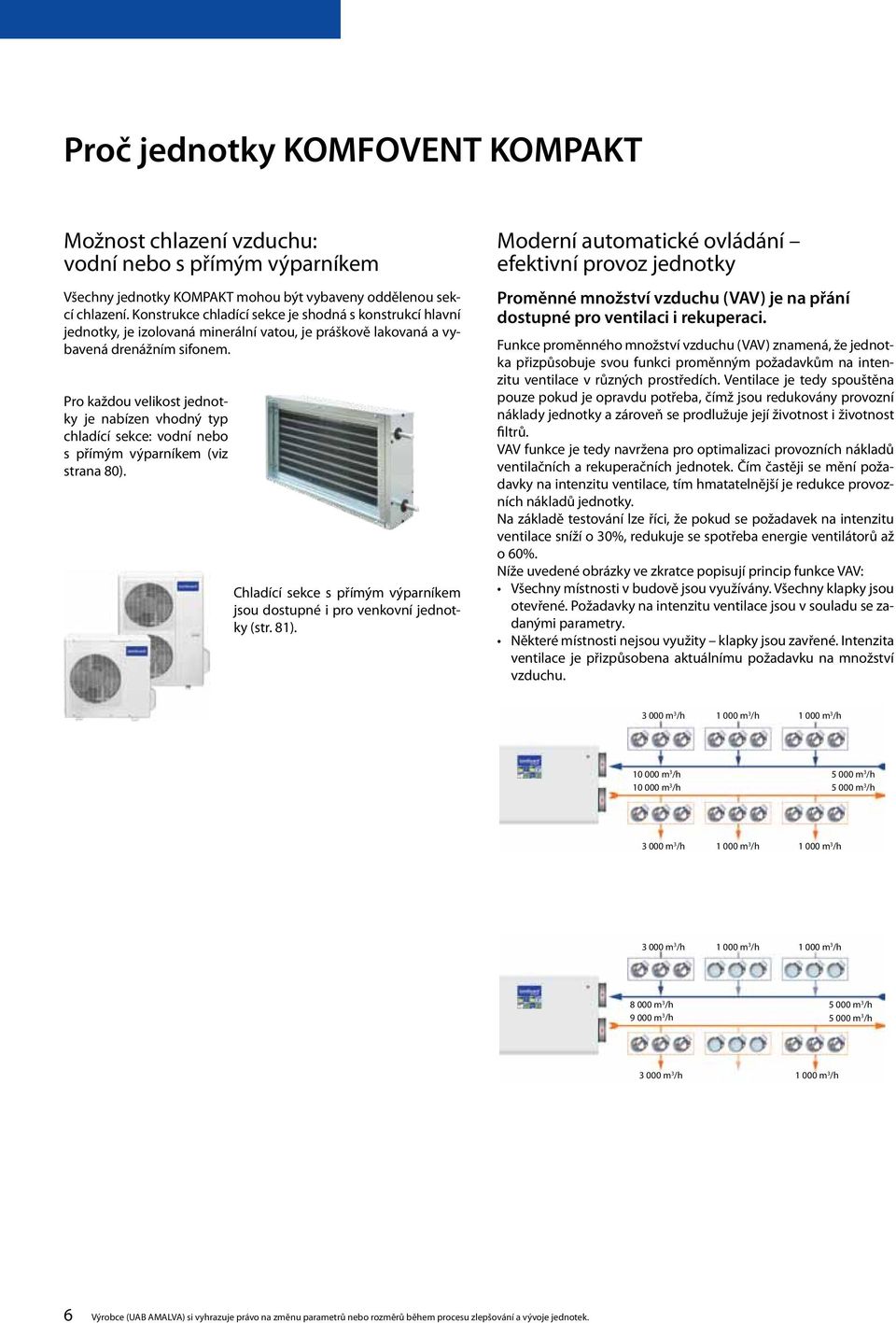

8 Proč jednotky KOMFOVENT KOMPKT Možnost chlazení vzduchu: vodní nebo s přímým výparníkem Všechny jednotky KOMPKT mohou být vybaveny oddělenou sekcí chlazení. Konstrukce chladící sekce je shodná s konstrukcí hlavní jednotky, je izolovaná minerální vatou, je práškově lakovaná a vybavená drenážním sifonem. Pro každou velikost jednotky je nabízen vhodný typ chladící sekce: vodní nebo s přímým výparníkem (viz strana 80). hladící sekce s přímým výparníkem jsou dostupné i pro venkovní jednotky (str. 81). Moderní automatické ovládání efektivní provoz jednotky Proměnné množství vzduchu (VV) je na přání dostupné pro ventilaci i rekuperaci. Funkce proměnného množství vzduchu (VV) znamená, že jednotka přizpůsobuje svou funkci proměnným požadavkům na intenzitu ventilace v různých prostředích. Ventilace je tedy spouštěna pouze pokud je opravdu potřeba, čímž jsou redukovány provozní náklady jednotky a zároveň se prodlužuje její životnost i životnost filtrů. VV funkce je tedy navržena pro optimalizaci provozních nákladů ventilačních a rekuperačních jednotek. Čím častěji se mění požadavky na intenzitu ventilace, tím hmatatelnější je redukce provozních nákladů jednotky. Na základě testování lze říci, že pokud se požadavek na intenzitu ventilace sníží o 30%, redukuje se spotřeba energie ventilátorů až o 60%. Níže uvedené obrázky ve zkratce popisují princip funkce VV: Všechny místnosti v budově jsou využívány. Všechny klapky jsou otevřené. Požadavky na intenzitu ventilace jsou v souladu se zadanými parametry. Některé místnosti nejsou využity klapky jsou zavřené. Intenzita ventilace je přizpůsobena aktuálnímu požadavku na množství vzduchu m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h 6 Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

9 Funkce VV může fungovat v kombinaci s jednoduchým nebo dvojitým prouděním. VV kontrola dvojitého proudění Systém plné kontroly dodávaný i vyfukovaný vzduch je regulován odděleně pomocí tlakových čidel v potrubí. Tento systém je použiván zejména v instalacích s nezávisle proměnnými proudy vzduchu. ΔP ΔP Možná řešení v implementaci VV systému kontroly V systému VV jsou změny ventilačního systému řízeny vnějším nezávislým kontrolním systémem, který určuje potřeby ventilace v různých místnostech. Tímto kontrolním systémem mohou být elektronicky aktivované klapky, kvalita vzduchu, pohybové senzory a jiná čidla kontrolující sledovaný parametr. 1. Nespojité ruční ovládání Příkladem jsou klapky se servopohonem kontrolované jednoduchým spínačem. Odsávání Přívod VV kontrola jednoduchého proudění Zjednodušená kontrola jeden proud vzduchu je kontrolován na základě tlakového čidla v potrubí a druhý proud vzduchu se těmto změnám závisle přizpůsobuje. Kontrolovaný vzduchový proud je označován jako Master a závislý proud je označován jako Slave. Tento systém je užitečný například tehdy, pokud se požadavky na intenzitu ventilace mohou měnit pouze jednosměrně a druhý směr je stabilní. 2. utomatické ovládání s časovačem Klapky se servopohonem jsou regulovány časovým spínačem. Odsávání Přívod ΔP SLVE MSTER 3. Plně automatické ovládání Příkladem jsou klapky se servopohonem, regulované pohybovým čidlem. Odsávání Přívod 4. utomaticky přizpůsobivé ovládání Příkladem jsou klapky se servopohonem regulované externím ovladačem, který komunikuje s různými druhy čidel jako je čidlo O 2, vlhkosti, kvality vzduchu, atd. Odsávání Přívod Funkce konstantního množství vzduchu V Ovládací režim V konstantní množství vzduchu je režim, při němž jednotka dodává i odsává definované množství vzduchu nezávisle na změnách ve ventilačním systému. Vzduchový proud se automaticky přizpůsobuje podmínkám tak, aby byl vždy konstantní. 7

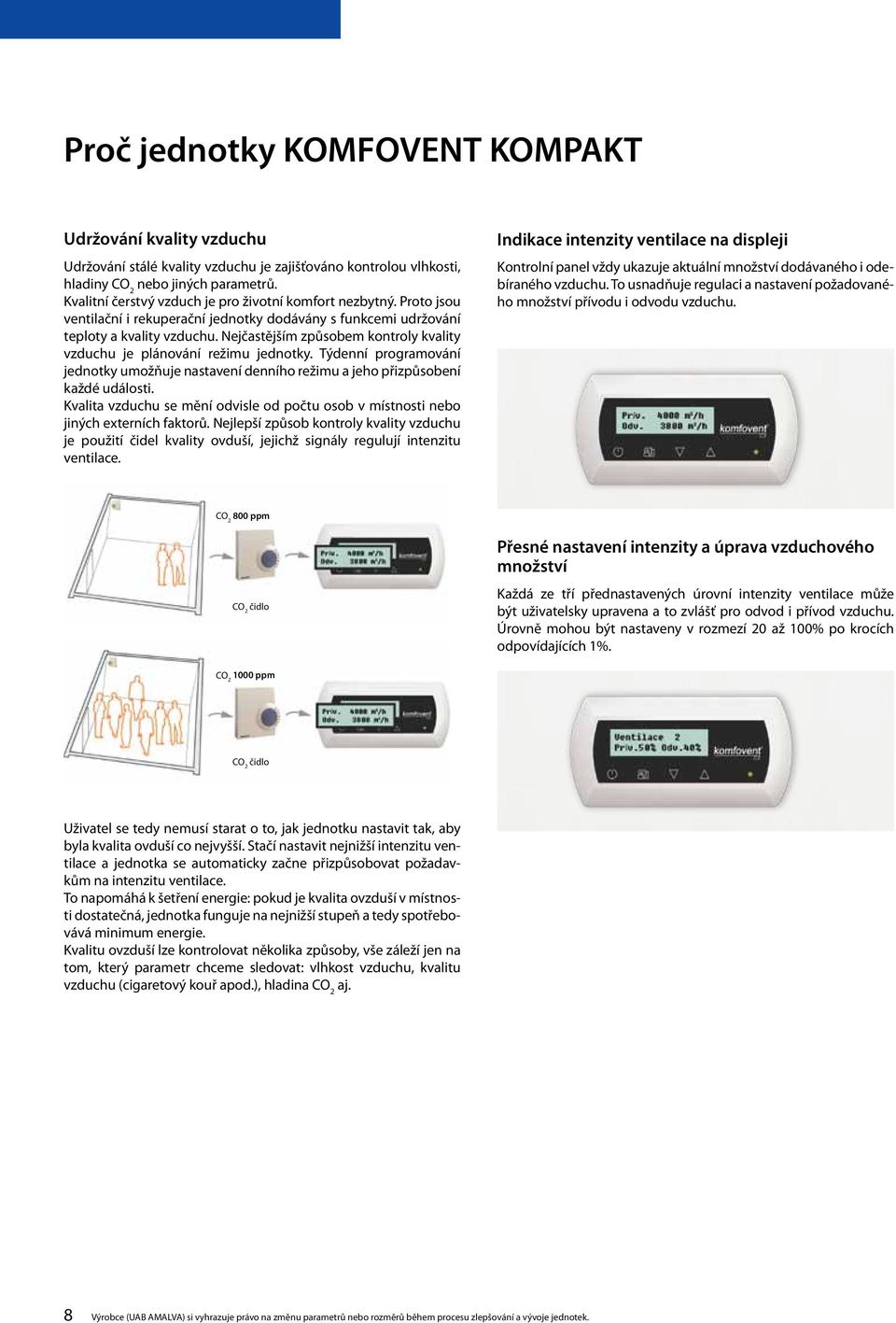

10 Proč jednotky KOMFOVENT KOMPKT Udržování kvality vzduchu Udržování stálé kvality vzduchu je zajišťováno kontrolou vlhkosti, hladiny O 2 nebo jiných parametrů. Kvalitní čerstvý vzduch je pro životní komfort nezbytný. Proto jsou ventilační i rekuperační jednotky dodávány s funkcemi udržování teploty a kvality vzduchu. Nejčastějším způsobem kontroly kvality vzduchu je plánování režimu jednotky. Týdenní programování jednotky umožňuje nastavení denního režimu a jeho přizpůsobení každé události. Kvalita vzduchu se mění odvisle od počtu osob v místnosti nebo jiných externích faktorů. Nejlepší způsob kontroly kvality vzduchu je použití čidel kvality ovduší, jejichž signály regulují intenzitu ventilace. Indikace intenzity ventilace na displeji Kontrolní panel vždy ukazuje aktuální množství dodávaného i odebíraného vzduchu. To usnadňuje regulaci a nastavení požadovaného množství přívodu i odvodu vzduchu. O ppm O 2 čidlo Přesné nastavení intenzity a úprava vzduchového množství Každá ze tří přednastavených úrovní intenzity ventilace může být uživatelsky upravena a to zvlášť pro odvod i přívod vzduchu. Úrovně mohou být nastaveny v rozmezí 20 až 100% po krocích odpovídajících 1%. O ppm O 2 čidlo Uživatel se tedy nemusí starat o to, jak jednotku nastavit tak, aby byla kvalita ovduší co nejvyšší. Stačí nastavit nejnižší intenzitu ventilace a jednotka se automaticky začne přizpůsobovat požadavkům na intenzitu ventilace. To napomáhá k šetření energie: pokud je kvalita ovzduší v místnosti dostatečná, jednotka funguje na nejnižší stupeň a tedy spotřebovává minimum energie. Kvalitu ovzduší lze kontrolovat několika způsoby, vše záleží jen na tom, který parametr chceme sledovat: vlhkost vzduchu, kvalitu vzduchu (cigaretový kouř apod.), hladina O 2 aj. 8 Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

11 Systém inteligentní kontroly provozu jednotky pomocí Internetu přes speciální Ping síťový modul Síťový modul Ping umožňuje připojení jednotek Komfovent k internetu, místní nebo jiné počítačové síti. Ping modul pracuje na protokolu Modbus a má dvě rozhraní připojení: Ethernet a RS-485. Po připojení jednotky k síti pomocí modulu Ping a poté co je jednotce přidělena jedinečná adresa (IP nebo I) vizualizační software (Ventilation ontrol System) umožní uživateli plnohodnotné ovládání jednotky prostřednictvím počítače a také mu jeho prostřednictvím dává zpětnou vazbu včetně indikace případných závad. 9

12 a úspora energie až Jednotky KOMFOVENT KOMPKT REGO Jednotky KOMFOVENT KOMPKT REGO jsou vybaveny rotačním výměníkem. Vzduchový výkon od 170 do m 3 /h 89% Výhody jednotek KOMFOVENT KOMPKT REGO Nižší potřeba topného výkonu V procesu ventilace se odváděný teplý vzduch využívá pro ohřev přiváděného a čerstvého vzduchu. Účinnost rekuperace je až 89%. Efektivní ohřev Za normálních provozních podmínek rotační výměník nezamrzá: výměník při venkovní teplotě pod -20 nevyžaduje žádný dodatečný předehřev dodávaného vzduchu, což znamená úsporu energie i při velkých mrazech. Instalace s rotačním rekuperačním výměníkem znamená až čtyřnásobnou úsporu energie vydané na ohřev přiváděného vzduchu. Vyvážená vlhkost vzduchu Za normálních provozních podmínek se na rotačním výměníku netvoří kondenzát, protože 93% vlhkosti se vrací do místnosti. Přebývající vlhkost je odváděna ven spolu s vyfukovaným vzduchem. Vzduch v místnostech je tak méně vysušený a jeho vlhkost zůstává téměř zachována. Protože se netvoří kondenzát, neni potřeba jej odvádět, což usnadňje montáž a instalaci jednotky. Nízká hlučnost Jednotky KOMFOVENT KOMPKT jsou vybaveny ventilátory s tichým chodem a jsou zvukově izolované, což zaručuje velmi nízkou úroveň hlučnosti (+11 *) +20 Sání venkovního vzduchu odávaný vzduch Odsávání z prostoru Výfuk vzduchu do venkovního prostředí * teplota za výměníkem 10 Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

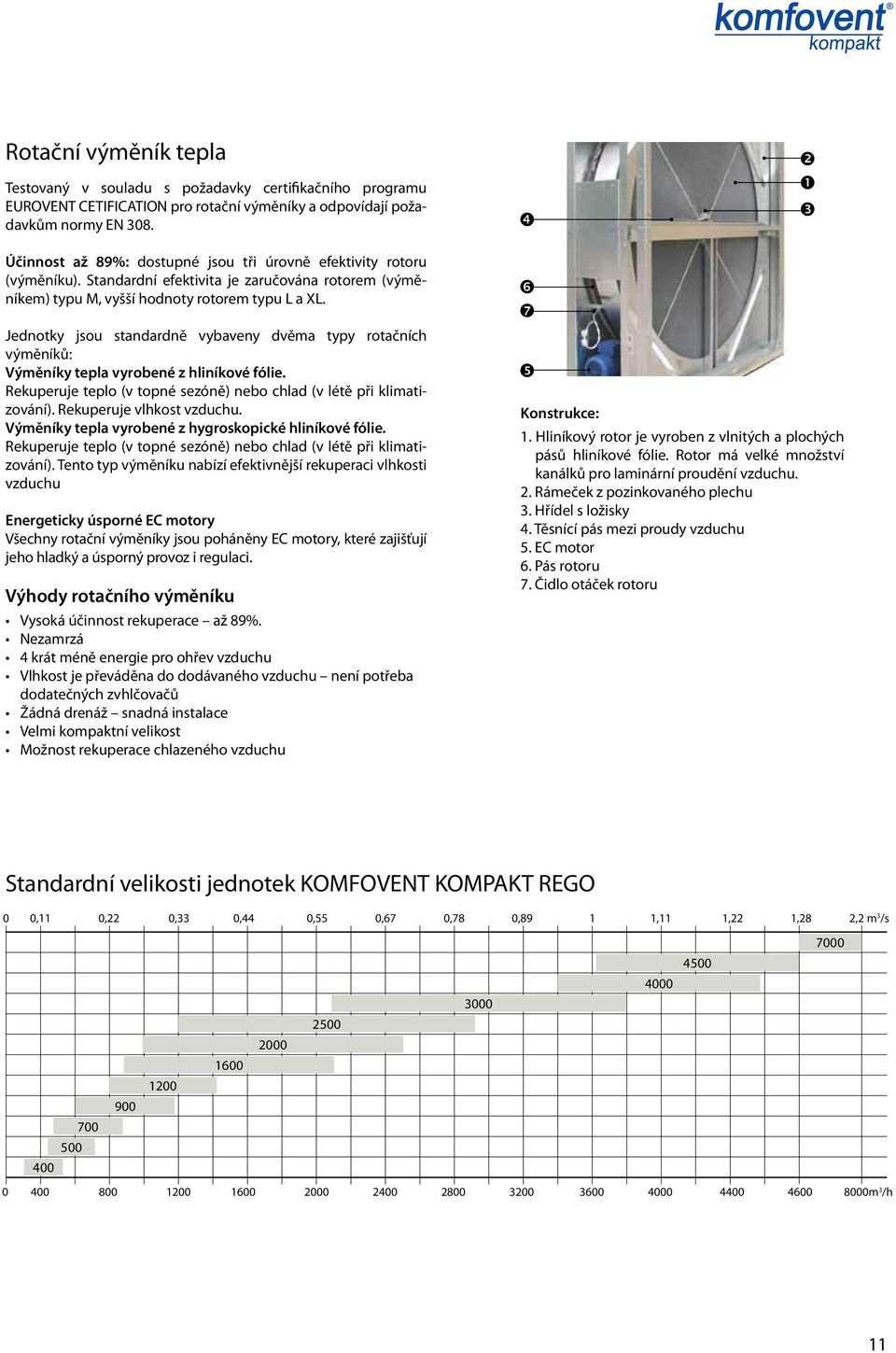

13 Rotační výměník tepla Testovaný v souladu s požadavky certifikačního programu EUROVENT ETIFITION pro rotační výměníky a odpovídají po žadavkům normy EN 308. Účinnost až 89%: dostupné jsou tři úrovně efektivity rotoru (výměníku). Standardní efektivita je zaručována rotorem (výměníkem) typu M, vyšší hodnoty rotorem typu L a XL. Jednotky jsou standardně vybaveny dvěma typy rotačních výměníků: Výměníky tepla vyrobené z hliníkové fólie. Rekuperuje teplo (v topné sezóně) nebo chlad (v létě při klimatizování). Rekuperuje vlhkost vzduchu. Výměníky tepla vyrobené z hygroskopické hliníkové fólie. Rekuperuje teplo (v topné sezóně) nebo chlad (v létě při klimatizování). Tento typ výměníku nabízí efektivnější rekuperaci vlhkosti vzduchu Energeticky úsporné E motory Všechny rotační výměníky jsou poháněny E motory, které zajišťují jeho hladký a úsporný provoz i regulaci. Výhody rotačního výměníku Vysoká účinnost rekuperace až 89%. Nezamrzá 4 krát méně energie pro ohřev vzduchu Vlhkost je převáděna do dodávaného vzduchu není potřeba dodatečných zvhlčovačů Žádná drenáž snadná instalace Velmi kompaktní velikost Možnost rekuperace chlazeného vzduchu Konstrukce: 1. Hliníkový rotor je vyroben z vlnitých a plochých pásů hliníkové fólie. Rotor má velké množství kanálků pro laminární proudění vzduchu. 2. Rámeček z pozinkovaného plechu 3. Hřídel s ložisky 4. Těsnící pás mezi proudy vzduchu 5. E motor 6. Pás rotoru 7. Čidlo otáček rotoru Standardní velikosti jednotek KOMFOVENT KOMPKT REGO 0 0,11 0,22 0,33 0,44 0,55 0,67 0,78 0,89 1 1,11 1,22 1,28 2,2 m 3 /s m 3 /h 11

14 KOMPKT REGO 400 Příklad výběru jednotky Tloušťka panelu 45 mm Váha jednotky 48 kg Nominální vzduchové množství 400 m 3 /h Přívodní napětí 1~ 230 V Maximální provozní proud 6,2 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 400H С (4x) Konstrukce 1. Rotační rekuperační výměník 2. Elektrický ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Zařízení automatického ovládání 8. Hlavní kabel (L = 1,5 m) U některých jednotek je pravá a levá strana zrcadlená ale u jiných je převrácená. Zvolte správnou stranu instalace jednotky. Zobrazena jako pravá Zobrazena jako levá Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí Příslušenství str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

15 Vzduchové filtry: Přívodní / Odvodní Třída filtru Typ Rozměry ŠxVx E motory ventilátorů Příkon Vzorec výpočtu SFP pro motory: SFP = P/V; kde P kw a V m EN779: /s. M5/F7* Pro výpočet P u E motorů je použit vzorec P = SFP*V; kde SFP kw/m 3 /s a V m 3 /s. Panel 410x200x46 mm 105 W Rychlost otáčení 3570 otm Stupeň ochrany, IE 34-5 IP 44 Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 1 kw 7,5 Výkon REGO 400-E Statický tlak (Pa) SFP 1,25 3 (XL) SFP (L) 1 (M) SFP 0,75 Vzduchový výkon, m 3 /s SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 11,1 11,7 12,6 13,6 15 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro HW je přibližně 15 Pa ve 400 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. kustická data k 2k 4k 8k d() REGO 400 HE Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 k oct Pro výpočet akustického výkonu L W /d váženého filtrem ** v oktávových pásmech*, celkové hodnoty akustického výkonu L W /d() pro všechny výústě jednotky (bez vlivu opláštění) a také celkového akustického tlaku L p, d, váženého filtrem v oktávových pásmech a celkové hladiny akustického tlaku L p, d() opláštění jednotky (bez vlivu výústí) ve vzdálenosti 3 metrů pro prostředí s odrazem zvuku: podlaha (strop) a dvě blízko stojící stěny svírající úhel 90 stupňů za standardních podmínek***, musejí být korekční koeficienty k oct a k SUM, d() přičteny k nejbližší hodnotě akustické křivky celkového akustického výkonu L W /d() vážené filtrem ** ve výkonnostním grafu (obvykle VZT jednotky) v požadovaném pracovním bodě jednotky. * 8-oktávové spektrum frekvence: 63, 125, 250, 500, 1000, 2000, 4000 a 8000Hz, ** -vážení: přizpůsobení citlivosti lidského sluchu v různých frekvencích, *** standardní podmínky: atmosferický tlak 101.3kPa, teplota 20 a relativní vlhkost vzduchu 50%. k sum Tep. účinnost (%) Tlaková ztráta (Pa) Tlaková ztráta M - na přání, L - standard, XL - na přání 3 (XL) 2 (L) XL L XL 3 (XL) 2 (L) M L Tabulky jsou určeny pro posouzení výkonu jednotek s rozdílnými typy rotačních rekuperátorů. Údaje v grafu výkonu jednotky jsou uvedeny pro rotační rekuperátor typu M s filtrem třídy M5. Pro dosažení co nevyšší účinnosti jsou všechny jednotky KOMPKT REGO standardně vybaveny rotačním rekuperátorem typu L. Na přání je možné vybavit jednotku rekuperačním výměníkem typu XL, který pomáhá dosáhnout maximální účinnosti zpětného získávání tepla. Graf tlakové ztráty je určen pro kontrolu toho, zda je výkon jednotky v pracovním bodě dostatečný, na příklad: Zvolená jednotka s výkonem 300 m 3 /h a statickým tlakem 120 Pa je označena bodem 1 ve výkonovém grafu. Pro ověření pracovní zóny jednotky se standardním rotačním rekuperátorem typu L, vypočítání aktuální spotřeby ventilátoru a akustických dat, musí být tlaková ztráta rekuperátoru zanesena do výkonového grafu: např. Pro získání skutečného pracovního bodu jednotky musí být tlaková ztráta 40 Pa (údaj z grafu tlakové ztráty, bod 2) připočtena ke statickému tlaku v bodě 1. Takže skutečné parametry této jednotky se standardním rotačním rekuperátorem jsou: statický tlak 160 Pa ( Pa) pro 300 m 3 /h, tepelná účinnost 83,5%. Stejný postup musí být uplatněn při použití rotačního rekuperátoru typu XL pro dosažení 85,5% tepelné účinnosti: najít hodnotu tlakové ztráty v grafu jednotky, přičíst ji k hodnotě v grafu výkonu k získání skutečné hodnoty bodu 3 a zjištění, zda je tato hodnota stále ještě v pracovní zóně jednotky. V případě, že je hodnota mimo pracovní zónu jednotky, musí být vybrán jiný typ rotačního rekuperačního výměníku. 13

16 KOMPKT REGO 400 Tloušťka panelu 45 mm Váha jednotky 48 kg Nominální vzduchové množství 400 m 3 /h Přívodní napětí 1~ 230 V Maximální provozní proud 6,2 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 400H С (4x) Konstrukce 1. Rotační rekuperační výměník 2. Elektrický ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Zařízení automatického ovládání 8. Hlavní kabel (L = 1,5 m) Zobrazena jako pravá Zobrazena jako levá Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí Příslušenství str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

17 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů Příkon Panel 410x200x46 mm 105 W Rychlost otáčení 3570 otm Stupeň ochrany, IE 34-5 IP 44 Výkon REGO 400-E Statický tlak (Pa) SFP 1,25 SFP 1 Vzduchový výkon, m 3 /s 60 Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 1 kw 7,5 SFP 0,75 SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 11,1 11,7 12,6 13,6 15 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro HW je přibližně 15 Pa ve 400 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. kustická data k 2k 4k 8k d() REGO 400 HE Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 Tep. účinnost (%) XL 82 L 78 M Tlaková ztráta Tlaková ztráta (Pa) 120 XL 80 L M - na přání, L - standard, XL - na přání 15

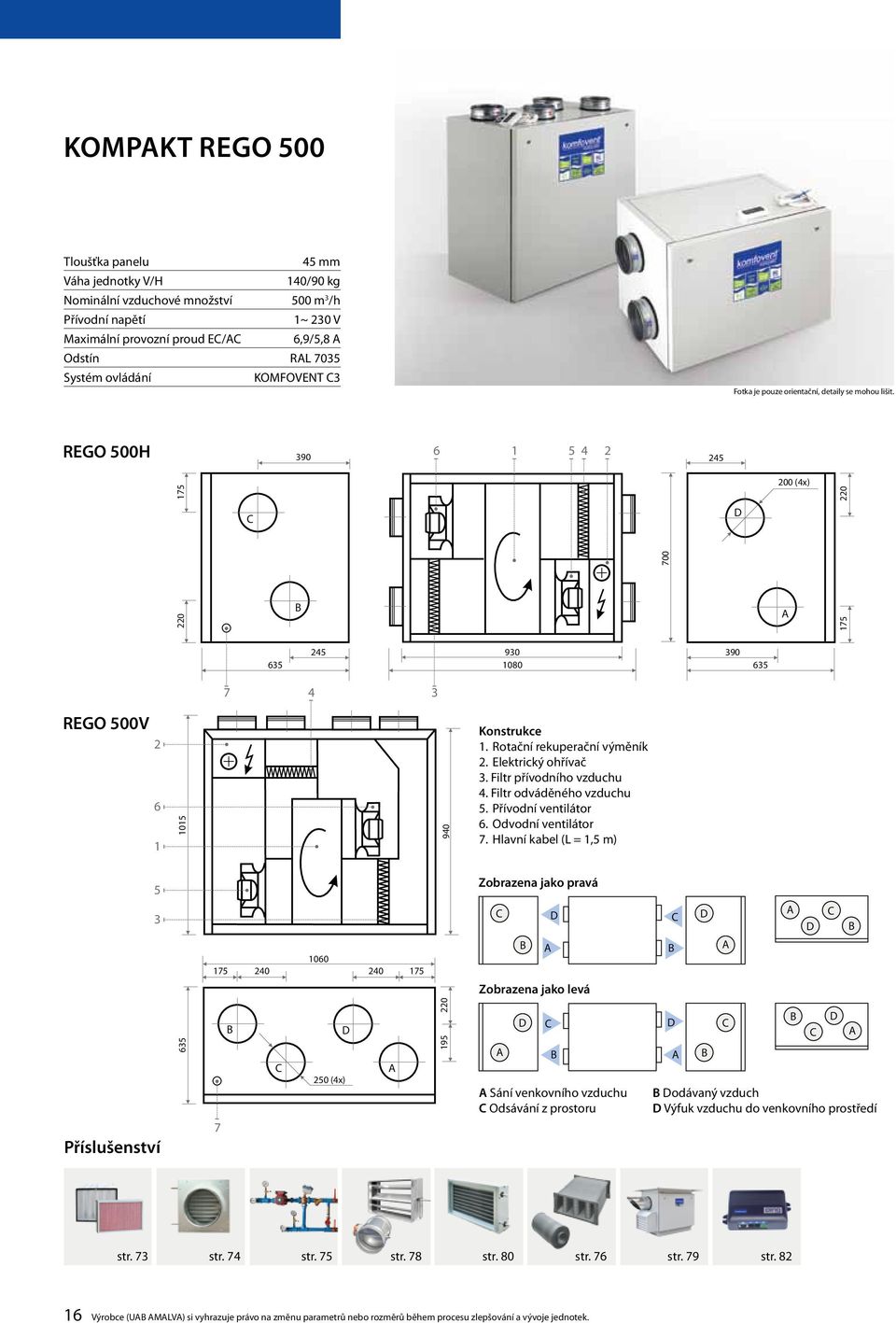

18 KOMPKT REGO 500 Tloušťka panelu 45 mm Váha jednotky V/H 140/90 kg Nominální vzduchové množství 500 m 3 /h Přívodní napětí 1~ 230 V Maximální provozní proud E/ 6,9/5,8 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 500H (4x) 220 С REGO 500V Konstrukce 1. Rotační rekuperační výměník 2. Elektrický ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní kabel (L = 1,5 m) 5 Zobrazena jako pravá Zobrazena jako levá Příslušenství С 250 (4x) Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

19 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Panel Výkon REGO 500-E Vzduchový výkon, m 3 /s Rozměry ŠxVx E motory ventilátorů/ Příkon 540x260x46 mm 155/139 W Rychlost otáčení 2940/2645 otm Stupeň ochrany, IE 34-5 IP 44 Statický tlak (Pa) SFP 1,25 SFP 1 65 Elektrický ohřívač Výkon 1 kw Teplota vzduchu, Δt 6 * Na přání SFP 0,75 60 SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 12,3 12,7 13,5 14,5 15,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 15 Pa ve 500 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. kustická data k 2k 4k 8k d() REGO 500 VE-E Přívod vstup ,9 Přívod výstup ,1 Odvod vstup ,9 Odvod výstup ,0 Okolí (3 m) ,8 REGO 500 HE-E Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 500 VE- Přívod vstup ,9 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 500 HE- Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 Výkon REGO 500- Statický tlak (Pa) Tep. účinnost (%) 1 2 Vzduchový výkon, m 3 /s 1, 2, 3 rychlost; * výkon ventilátoru je uveden pro jeden motor. Výkonová data: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 15 Pa v 500 m 3 /h. Korekční faktor pro filtr třídy F7 je přibližně 70 Pa. 3 L W /d() XL L M Výkon ventilátoru* (W) Tlaková ztráta Tlaková ztráta (Pa) XL L M - na přání, L - standard, XL - na přání 17

20 KOMPKT REGO 700 Tloušťka panelu 45 mm Váha jednotky V/H 140/90 kg Nominální vzduchové množství 700 m 3 /h Přívodní napětí 1~ 230 V Maximální provozní proud E/ 11,5/10,8 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 700H (4x) 220 С REGO 700V Konstrukce 1. Rotační rekuperační výměník 2. Elektrický ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní kabel (L = 1,5 m) 5 Zobrazena jako pravá Příslušenství С 250 (4x) Zobrazena jako levá Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

21 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů/ Příkon Panel 540x260x46 mm 164/240 W Rychlost otáčení 2570/2800 otm Stupeň ochrany, IE 34-5 IP 44 Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 2 kw 8,6 Výkon REGO 700-E Statický tlak (Pa) 70 SFP 1,25 SFP 1 65 SFP 0,75 Vzduchový výkon, m 3 /s SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 9,6 11,5 12,2 13,3 14,6 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 15 Pa ve 700 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. kustická data k 2k 4k 8k d() REGO 700 VE-E Přívod vstup ,9 Přívod výstup ,1 Odvod vstup ,9 Odvod výstup ,0 Okolí (3 m) ,8 REGO 700 HE-E Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 700 VE- Přívod vstup ,2 Přívod výstup ,9 Odvod vstup ,2 Odvod výstup ,9 Okolí (3 m) ,5 REGO 700 HE- Přívod vstup ,2 Přívod výstup ,1 Odvod vstup ,2 Odvod výstup ,0 Okolí (3 m) ,5 Výkon REGO 700- Statický tlak (Pa) Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) XL L M M - na přání, L - standard, XL - na přání 2 3 Vzduchový výkon, m 3 /s L W /d() , 2, 3 rychlost; * výkon ventilátoru je uveden pro jeden motor. Výkonová data: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 15 Pa v 700 m 3 /h. Korekční faktor pro filtr třídy F7 je přibližně 70 Pa XL L Výkon ventilátoru* (W) 19

22 KOMPKT REGO 900 Tloušťka panelu 45 mm Váha jednotky V/H 175/165 kg Nominální vzduchové množství 900 m 3 /h Přívodní napětí (E) 3~ 400 V Přívodní napětí (W) 1~ 230 V Maximální provozní proud E/ (E) 10,2/6,6 Maximální provozní proud E/ (HW) 6,1/2,75 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 900H С (4x) REGO 900V С (4x) Konstrukce 1. Rotační rekuperační výměník 2. Elektrický nebo teplovodní ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní vypínač 8. Připojení trubek média pro jednotky W 9. Odvod kondenzátu (v letním období musí být instalována vana pro zachycení kondenzátu h=15 mm) pouze pro jednotky s teplovodním ohřevem W Zobrazena jako pravá Zobrazena jako levá Příslušenství 240 Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

23 Vzduchové filtry: Přívodní / Odvodní Třída filtru Typ Rozměry pro horizontální jednotky ŠxVx Rozměry pro vertikální jednotky ŠxVx E motory ventilátorů/ Příkon EN779:2011 M5/F7* Panel/Kapsové filtry 700x325x96 mm 592x287x360 mm 395/310 W Rychlost otáčení 2400/2725 otm Stupeň ochrany, IE 34-5 IP 44/54 Výkon REGO 900-E Statický tlak (Pa) Vzduchový výkon, m 3 /s SFP 1,25 SFP 1 SFP 0,75 Elektrický ohřívač Výkon 3 kw Teplota vzduchu, Δt 10 * Na přání Přívod Odvod Teplota sání, Teplota přívodu, 11 12,3 13,2 14,2 15,2 SFP 0,5 L W /d() P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 30 Pa ve 900 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. eloroční výměník tepla voda vzduch Zimní Léto Teplota vody dovnitř/ven, 90/70 80/60 60/40 45/35 7/12 Výkon, kw 2,95 2,95 2,95 2,95 3,83 Průtok, dm 3 /h Tlaková ztráta, kpa 0,5 0,5 0,5 1 3 Připojení, 1/2 Teplota vstup/rv výstup/rv ,5 30/50 18/80 Jednotky HW mají integrovaný vodní ohřívač, k jednotkám VW je nutno dodat potrubní ohřívač typu H kustická data k 2k 4k 8k d() REGO 900 V-E Přívod vstup ,7 Přívod výstup ,4 Odvod vstup ,9 Odvod výstup ,0 Okolí (3 m) ,1 REGO 900 H-E Přívod vstup ,3 Přívod výstup ,1 Odvod vstup ,3 Odvod výstup ,0 Okolí (3 m) ,1 REGO 900 V- Přívod vstup ,2 Přívod výstup ,9 Odvod vstup ,0 Odvod výstup ,0 Okolí (3 m) ,5 REGO 900 H- Přívod vstup ,2 Přívod výstup ,1 Odvod vstup ,2 Odvod výstup ,0 Okolí (3 m) ,5 Výkon REGO 900- Statický tlak (Pa) Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) M - na přání, L - standard, XL - na přání Vzduchový výkon, m 3 /s L W /d() , 2, 3 rychlost; * výkon ventilátoru je uveden pro jeden motor. Výkonová data: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 30 Pa v 900 m 3 /h. Korekční faktor pro filtr třídy F7 je přibližně 70 Pa XL L M XL L 70 Výkon ventilátoru* (W) 21

24 KOMPKT REGO 1200 Tloušťka panelu 45 mm Váha jednotky V/H 180/170 kg Nominální vzduchové množství 1200 m 3 /h Přívodní napětí (E) 3~ 400 V Přívodní napětí (W) 1~ 230 V Maximální provozní proud (E) 12,3 Maximální provozní proud (HW) 6,1 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 1200H С (4x) REGO 1200V С (4x) Konstrukce 1. Rotační rekuperační výměník 2. Elektrický nebo teplovodní ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní vypínač 8. Připojení trubek média pro jednotky W 9. Odvod kondenzátu (v letním období musí být instalována vana pro zachycení kondenzátu h=15 mm) pouze pro jednotky s teplovodním ohřevem W Zobrazena jako pravá Zobrazena jako levá Příslušenství 240 Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

25 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Panel/Kapsové filtry Rozměry pro horizontální jednotky ŠxVx 700x325x96 mm Rozměry pro vertikální jednotky ŠxVx 592x287x360 mm E motory ventilátorů Příkon 405 W Rychlost otáčení 2725 otm Stupeň ochrany, IE 34-5 IP 54 Výkon REGO 1200-E Statický tlak (Pa) SFP 1,25 SFP 1 SFP 0,75 Vzduchový výkon, m 3 /s Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 4,5 kw 11,1 SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 9, ,1 13,2 14,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 30 Pa ve 1200 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. eloroční výměník tepla voda vzduch Zimní Léto Teplota vody dovnitř/ven, 90/70 80/60 60/40 45/35 7/12 Výkon, kw 4,69 4,69 4,69 4,69 6,03 Průtok, dm 3 /h Tlaková ztráta, kpa Připojení, 1/2 Teplota vstup/rv výstup/rv 9,3 20 9,3 20 9,3 20 9, /50 18/80 Jednotky HW mají integrovaný vodní ohřívač, k jednotkám VW je nutno dodat potrubní ohřívač typu H kustická data k 2k 4k 8k d() REGO 1200 V Přívod vstup ,9 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) XL L M XL 80 L M - na přání, L - standard, XL - na přání REGO 1200 H Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 23

26 KOMPKT REGO 1200 Tloušťka panelu Váha jednotky 45 mm 120 kg Nominální vzduchové množství 1200 m 3 /h Přívodní napětí Maximální provozní proud 3~ 400 V 8,7 Odstín RL 9010 Systém ovládání REGO 1200PE s odnímatelnými dveřmi REGO 1200PES s posuvnými dveřmi KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 1200PE (4x) С Konstrukce 1. Rotační rekuperační výměník 2. Elektrický ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Zařízení automatického ovládání 8. Hlavní vypínač Zobrazena jako pravá Zobrazena jako levá Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí Příslušenství str. 73 str. 74 str. 75 str. 78 str. 80 str. 76 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

27 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů Příkon Panel 410x420x46 mm 405 W Rychlost otáčení 2725 otm Stupeň ochrany, IE 34-5 IP 54 Elektrický ohřívač Výkon 4 kw Teplota vzduchu, Δt 10 * Na přání Výkon REGO 1200PE-E Statický tlak (Pa) SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 Vzduchový výkon, m 3 /s L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 7,7 9 10, ,3 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro PW je přibližně 30 Pa ve 1200 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. kustická data k 2k 4k 8k d() REGO 1200 PE Přívod vstup ,8 Přívod výstup ,1 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 Tep. účinnost (%) XL L M Tlaková ztráta Tlaková ztráta (Pa) XL L M - na přání, L - standard, XL - na přání 25

28 KOMPKT REGO 1600 Tloušťka panelu 45 mm Váha jednotky 270 kg Nominální vzduchové množství 1600 m 3 /h Přívodní napětí (E) 3~ 400 V Přívodní napětí (W) 1~ 230 V Maximální provozní proud (E) 12,4 Maximální provozní proud (W) 6,4 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 1600H С x400 (4x) x400 (4x) REGO 1600V Konstrukce 1. Rotační rekuperační výměník 2. Elektrický nebo teplovodní ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní vypínač 8. Připojení trubek média pro jednotky W 9. Odvod kondenzátu (v letním období musí být instalována vana pro zachycení kondenzátu h=28 mm) pouze pro jednotky s teplovodním ohřevem W Zobrazena jako pravá 400x300 (4x) Zobrazena jako levá 900 С Příslušenství Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

29 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů Příkon Panel 800x450x46 mm 420 W Rychlost otáčení 2600 otm Stupeň ochrany, IE 34-5 IP 54 Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 4,5 kw 8,6 Výkon REGO 1600-E Statický tlak (Pa) SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 Vzduchový výkon, m 3 /s L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 9,4 11,4 12,2 13,3 14,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 30 Pa ve 1600 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. eloroční výměník tepla voda vzduch Zimní Léto Teplota vody dovnitř/ ven, 90/70 80/60 60/40 45/35 7/12 7/12 Výkon, kw 8,4 8,5 8,5 8,57 10,97 9,56 Průtok, dm 3 /h Tlaková ztráta, kpa 0,2 0,2 0,3 1 5,6 4,4 Připojení, 1 Teplota vstup/rv výstup/rv kustická data 7 22,2 7 22,4 7 22,4 7 22,5 30/50 17,7/82 26/70-17,6/ k 2k 4k 8k d() REGO 1600 VE Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,9 Odvod výstup ,0 Okolí (3 m) ,1 Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) XL 80 L 75 M M - na přání, L - standard, XL - na přání XL L REGO 1600 HE Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,3 Odvod výstup ,3 Okolí (3 m) ,1 REGO 1600 VW Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,9 Odvod výstup ,0 Okolí (3 m) ,1 REGO 1600 HW Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,3 Odvod výstup ,3 Okolí (3 m) ,1 27

30 KOMPKT REGO 2000 Tloušťka panelu 45 mm Váha jednotky 285 kg Nominální vzduchové množství 2000 m 3 /h Přívodní napětí (E) 3~ 400 V Přívodní napětí (W) 1~ 230 V Maximální provozní proud (E) 17,4 Maximální provozní proud (W) 7,0 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 2000H С x400 (4x) x400 (4x) REGO 2000V Konstrukce 1. Rotační rekuperační výměník 2. Elektrický nebo teplovodní ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní vypínač 8. Připojení trubek média pro jednotky W 9. Odvod kondenzátu (v letním období musí být instalována vana pro zachycení kondenzátu h=28 mm) pouze pro jednotky s teplovodním ohřevem W Zobrazena jako pravá 400x300 (4x) Zobrazena jako levá 900 С Příslušenství Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

31 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů Příkon Panel 800x450x46 mm 480 W Rychlost otáčení 2170 otm Stupeň ochrany, IE 34-5 IP 54 Elektrický ohřívač Výkon 7,5 kw Teplota vzduchu, Δt 11 * Na přání Výkon REGO 2000-E Statický tlak (Pa) Vzduchový výkon, m 3 /s SFP 1,25 65 SFP 1 SFP 0,75 SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 8,2 9,9 11,1 12,4 13,8 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 30 Pa ve 2000 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. eloroční výměník tepla voda vzduch Zimní Léto Teplota vody dovnitř/ven, 90/70 80/60 60/40 45/35 7/12 7/12 Výkon, kw 10,85 10,49 10,61 10,53 12,81 11,12 Průtok, dm 3 /h Tlaková ztráta, kpa 0,4 0,4 0,4 1,3 7,4 5,7 Připojení, 1 Teplota vstup/rv výstup/rv kustická data 7-22,7 7-22,2 7-22,4 7-22,3 30/50-18,5/80 26/70-18,2/ k 2k 4k 8k d() REGO 2000 VE Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) XL 80 L 75 M XL L M - na přání, L - standard, XL - na přání REGO 2000 HE Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 2000 VW Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 2000 HW Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 29

32 KOMPKT REGO 2500 Tloušťka panelu 45 mm Váha jednotky 285 kg Nominální vzduchové množství 2500 m 3 /h Přívodní napětí (E) 3~ 400 V Přívodní napětí (W) 1~ 230 V Maximální provozní proud (E) 17,1 Maximální provozní proud (W) 6,71 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 2500H С x400 (4x) x400 (4x) REGO 2500V Konstrukce 1. Rotační rekuperační výměník 2. Elektrický nebo teplovodní ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní vypínač 8. Připojení trubek média pro jednotky W 9. Odvod kondenzátu (v letním období musí být instalována vana pro zachycení kondenzátu h=28 mm) pouze pro jednotky s teplovodním ohřevem W Zobrazena jako pravá x300 (4x) Zobrazena jako levá 900 С Příslušenství Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

33 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů Příkon Panel 800x450x46 mm 635 W Rychlost otáčení 2800 otm Stupeň ochrany, IE 34-5 IP 54 Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 7,5 kw 9,4 Výkon REGO 2500-E Statický tlak (Pa) SFP 1,25 SFP 1 Vzduchový výkon, m 3 /s SFP 0,75 SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 7 8, ,5 13 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 35 Pa ve 2500 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. eloroční výměník tepla voda vzduch Zimní Léto Teplota vody dovnitř/ven, 90/70 80/60 60/40 45/35 7/12 7/12 Výkon, kw 12, ,9 12,99 14,86 12,84 Průtok, dm 3 /h Tlaková ztráta, kpa 0,5 0,5 0,5 1,9 9,6 7,4 Připojení, 1 Teplota vstup/rv výstup/rv kustická data , ,1 30/50-19,3/77 26/70-18,8/ k 2k 4k 8k d() REGO 2500 VE Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) XL 80 L M M - na přání, L - standard, XL - na přání XL L REGO 2500 HE Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 2500 VW Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 REGO 2500 HW Přívod vstup ,0 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,8 31

34 KOMPKT REGO 3000 Tloušťka panelu 45 mm Váha jednotky 440 (140/160/140) kg Nominální vzduchové množství 3000 m 3 /h Přívodní napětí 3~ 400 V Maximální provozní proud (E) 16,8 Maximální provozní proud (W) 4,2 Odstín RL 7035 Systém ovládání KOMFOVENT 3 Fotka je pouze orientační, detaily se mohou lišit. REGO 3000H С REGO 3000V С Konstrukce 1. Rotační rekuperační výměník 2. Elektrický nebo teplovodní ohřívač 3. Filtr přívodního vzduchu 4. Filtr odváděného vzduchu 5. Přívodní ventilátor 6. Odvodní ventilátor 7. Hlavní vypínač 8. Připojení trubek média pro jednotky W Zobrazena jako pravá Zobrazena jako levá Příslušenství x400 (4x) Sání venkovního vzduchu Odsávání z prostoru odávaný vzduch Výfuk vzduchu do venkovního prostředí str. 73 str. 75 str. 78 str. 80 str. 76 str. 79 str Výrobce (U MLV) si vyhrazuje právo na změnu parametrů nebo rozměrů během procesu zlepšování a vývoje jednotek.

35 Vzduchové filtry: Přívodní / Odvodní Třída filtru EN779:2011 M5/F7* Typ Rozměry ŠxVx E motory ventilátorů Příkon Kapsové filtry 892x490x300 mm 990 W Rychlost otáčení 2580 otm Stupeň ochrany, IE 34-5 IP 54 Výkon REGO 3000-E Statický tlak (Pa) Vzduchový výkon, m 3 /s SFP 1,25 SFP 1 SFP 0,75 Elektrický ohřívač Výkon Teplota vzduchu, Δt * Na přání 9 kw 9,2 SFP 0,5 L W /d() Přívod Odvod Teplota sání, Teplota přívodu, 9,3 11,1 12,1 13,3 14,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s]; SFP je uvedeno pro jeden ventilátor. Výkonové údaje: filtr M5, otočný rekuperační výměník typ M. Korekční faktor pro H/VW je přibližně 15 Pa ve 3000 m 3 /h. Korekční faktor pro filtr F7 je přibližně 70 Pa. Výměník tepla voda vzduch, HW Teplota vody dovnitř/ven, 90/70 80/60 70/50 Výkon, kw 15,3 12,9 10,5 Průtok, dm 3 /h Tlaková ztráta, kpa Připojení, 1/2 Teplota dovnitř/ven, 9/24,1 9/21,8 9/20 kustická data k 2k 4k 8k d() REGO 3000 VE Přívod vstup ,1 Přívod výstup ,0 Odvod vstup ,0 Odvod výstup ,0 Okolí (3 m) ,4 Tep. účinnost (%) Tlaková ztráta Tlaková ztráta (Pa) XL L M M - na přání, L - standard, XL - na přání XL L REGO 3000 HE Přívod vstup ,9 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,4 REGO 3000 VW Přívod vstup ,3 Přívod výstup ,0 Odvod vstup ,0 Odvod výstup ,0 Okolí (3 m) ,4 REGO 3000 HW Přívod vstup ,1 Přívod výstup ,0 Odvod vstup ,8 Odvod výstup ,0 Okolí (3 m) ,4 33
