1 Obsah pro jektové dokumentace: Technická zpráva Protokol o stanovení prostředí Rozpočtové podklady Výkresová dokumentace J1 elektroinstalace v půdorisu J2 výkres rozvodnice R1 J3 : hromosvod INVESTOR: MĚSTSKÁ ČÁST PRAHA - SUCH DOL AUTORIZAČNí RAZíTKO: SUCHDOLSKÉ NÁMĚSTí 734/3, PRAHA - SUCHDOL ~ \)echllilf LA»w~ -c GEN. PROJEKTANT: Ing. ALEŠ MOUDRÝ 4~~c.e\ekt'b/'''' '1's: :JI:: a e. '19 o DEHTÁRY 17, ZELENEČ f$. ~~fó ~. <'~~ e; (").,~~ ó;j \ I~;;~~lkJ1J.~2., ARCHITEKT: TUREK - ARCHITEKT,.;..-~",,' b~ PALACKÉHO 254, ROZTOKY e- 'Q' {Ilé\ :> "ý Vo 99. ~S' ~~ W"., PROJEKTANT: Ladislav Vančát 12 "'"-y - Na Stráži 2, Praha 8., tel Ir MísTO STAVBY: MATEŘSKÁ ŠKOLA GAGARINOVA č.p. 1103, PRAHA - SUCHDOL STUPEŇ : pjré PARC.Č. 1137/4 A 1137/2 V K.Ú. SUCHDOL JP AKCE: NÁSTAVBA TECHNICKÉHO PAVILONU DATUM: MATEŘSKÁ ŠKOLA GAGARINOVA BŘEZEN 2009 J OBSAH: VÝKRES: elektroinstoloce MĚŘíTKO: Č. VÝKRESU: TECHNICKÁ ZPRÁVA 1: 50 Jtz

2 Technická zpráva l.úvod Předmětem této technické zprávy je vnitřní silnoproudá elektroinstalace ve výše zmíněném objektu. Jedná se o provedení světelných, zásuvkových a silových obvodů včetně výkresu rozvodnice. 2.Technické řešení 2.1 Všeobecně: Napěťová soustava Ochrana před nebezp. dotyk. Ochrana zvýšená Ochrana doplňková Prostředí Prostory venkovní a koupelny Jistič na přívodu 50 Hz 3x400V/TN-C (na přívodu) 50 Hz 3x400V/TN-S (za rozvodnicí R1) samočinným odpojením od zdroje pospojováním proudovými chrániči normální nebezpečné 3x32A Jmenovitý příkon 22kW Osvětlení a odvětrání Osvětlení a odvětrání Celkem (Pi)5kW (Pi)5kW (Pi)10kW (Ps)4kW (Ps)2,5kW (Ps)6,5kW (ks)0.8) (ks)o.5) Jistič před elektroměrem stávající (nebude navyšován) 2.2 Připojení: Rozvodnice R1 v přístavbě bude napojena ze stávající rozvodny, kde bude osazen jistič 3x32A. Z rozvodnice R1 bude napojeno veškeré elektrické zařízení v přístavbě. Pro navýšení příkonu je v objektu dostatečná rezerva, a tak nebude nutné navýšení hodnoty jističe před elektroměrem. 2.3 Technické řešení: Elektroinstalace bude provedena kabely CYKY vedenými pod omítkou a konstrukci sádrokartonového stropu. Trasy vedení uložené v sádrokartonovém podhledu budou vyvázány u stropu. V prostorách nebezpečných bude provedeno ochranné pospojování. Veškeré zařízení bude chráněno proudovými chrániči s vybavovacím proudem 0.03A (viz výkres rozvodnice).

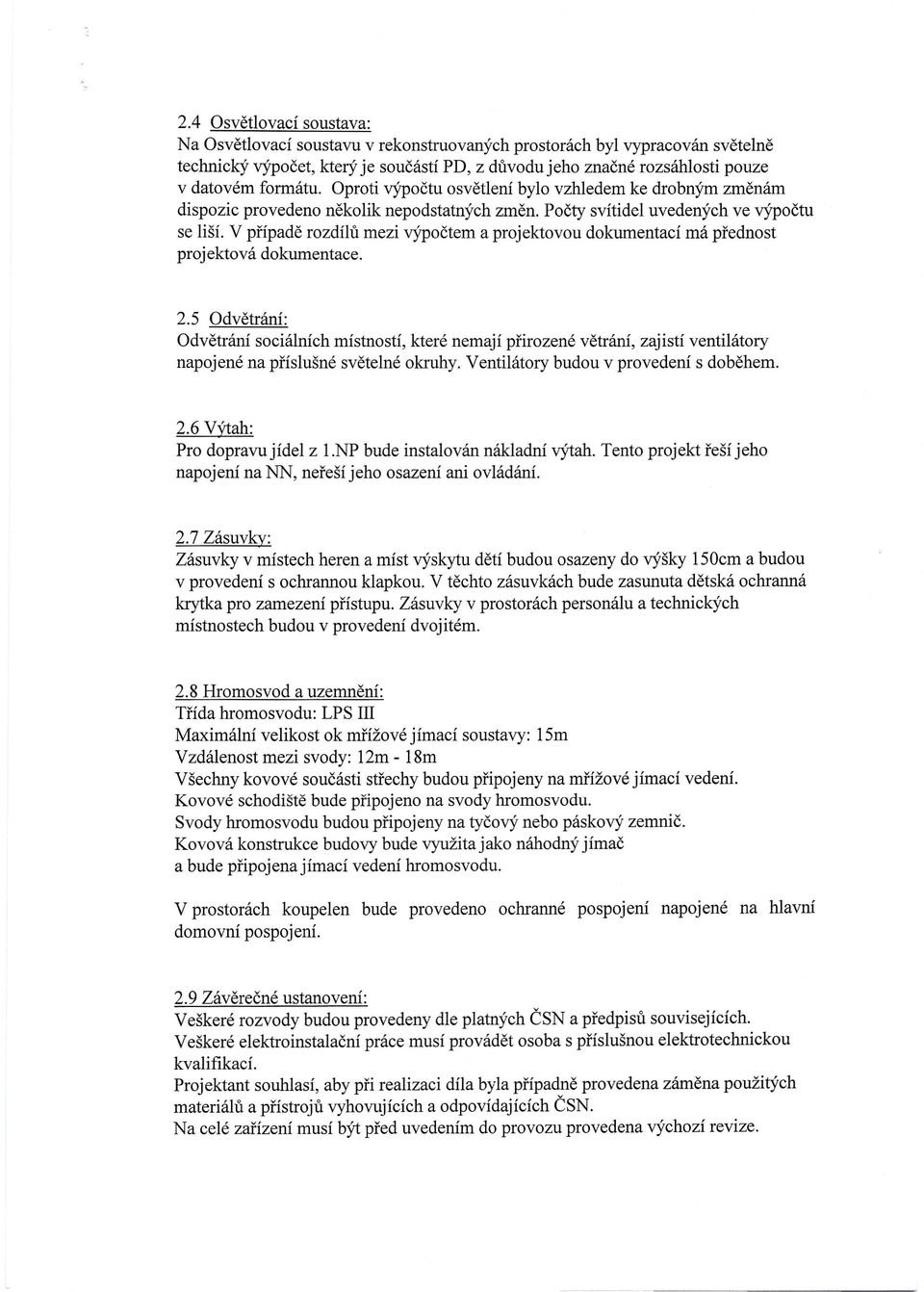

3 2.4 Osvětlovací soustava: Na Osvětlovací soustavu v rekonstruovaných prostorách byl vypracován světelně technický výpočet, který je součástí PD, z důvodu jeho značné rozsáhlosti pouze v datovém formátu. Oproti výpočtu osvětlení bylo vzhledem ke drobným změnám dispozic provedeno několik nepodstatných změn. Počty svítidel uvedených ve výpočtu se liší. V případě rozdílů mezi výpočtem a projektovou dokumentací má přednost projektová dokumentace. 2.5 Odvětrání: Odvětrání sociálních místností, které nemají přirozené větrání, zajistí ventilátory napojené na příslušné světelné okruhy. Ventilátory budou v provedení s doběhem. 2.6 Výtah: Pro dopravu jídel z 1.NP bude instalován nákladní výtah. Tento projekt řeší jeho napojení na NN, neřeší jeho osazení ani ovládání. 2.7 Zásuvky: Zásuvky v místech heren a míst výskytu dětí budou osazeny do výšky 150cm a budou v provedení s ochrannou klapkou. V těchto zásuvkách bude zasunuta dětská ochranná krytka pro zamezení přístupu. Zásuvky v prostorách personálu a technických místnostech budou v provedení dvojitém. 2.8 Hromosvod a uzemnění: Třída hromosvodu: LPS III Maximální velikost ok mřížové jímací soustavy: 15m Vzdálenost mezi svody: 12m - 18m Všechny kovové součásti střechy budou připojeny na mřížové jímací vedení. Kovové schodiště bude připojeno na svody hromosvodu. Svody hromosvodu budou připojeny na tyčový nebo páskový zemnič. Kovová konstrukce budovy bude využita jako náhodný jímač a bude připojena jímací vedení hromosvodu. V prostorách koupelen bude provedeno ochranné pospojení napojené na hlavní domovní pospojení. 2.9 Závěrečné ustanovení: Veškeré rozvody budou provedeny dle platných ČSN a předpisů souvisejících. Veškeré elektroinstalační práce musí provádět osoba s příslušnou elektrotechnickou kvalifikací. Projektant souhlasí, aby při realizaci díla byla případně provedena záměna použitých materiálů a přístrojů vyhovujících a odpovídajících ČSN. Na celé zařízení musí být před uvedením do provozu provedena výchozí revize.

4

5 Protokol Č. 4/ o určení vnějších vlivů vypracovaný odbornou komisí Předseda komise: Složení komise: Ladislav Vančát, Na Stráži 2, Praha 8, tel: Aleš Moudrý Název objektu a stručný Přístavba mateřské školy popis (stavby, místnosti): Určení vnějších vlivů zápisem do tabulky: Označení Určená Rozsah Název vnějšího vlivu vnějšího hodnota možných vlivu vlivu hodnot Vlivy považované za normální * Teplota okolí AA 1 (1-8) AA3,AA4 Atmosférické podmínky v okolí AB 1 (1-8) Nadmořská výška AC 1 (1-2) AC1 Výskyt vody AD 1 (2*) (1-8) AD1 Výskyt cizích pevných těles AE 1 (1-6) AE1 Výskyt korozívních nebo znečisťujících látek AF 1 (1-4) AF1 Mechanické namáhání AG 1 (1-3) AG1 Vibrace AH 1 (1-3) AH1 Výskyt rostlin nebo plísní AK 1 (1-2) AK1 Výskyt živočichů AL 1 (1-2) AL 1 Elektromag. elektrostat., nebo ionizující působení AM 1-1 (1-41 ) AM8-1,9-1, , 31-18Ž3 Sluneční záření AN 1 (1-3) AN1 Seizmické účinky AP 1 (1-4) AP1 Bouřková činnost, počet bouřkovvch dní v roce AQ 1 (1-3) AQ1 Pohyb vzduchu AR 1 (1-3) AR1 Vítr AS 1 (1-3) AS1 Schopnost osob BA (1) 3** (1-5) BA1 Dotyk osob s potenciálem země BC 2 (1-4) Podmínky úniku v případě nebezpečí BD 2 (1-4) Povaha zpracovaných nebo skladovaných látek BE 1 BE1 Stavební materiály CA 1 (1-2) CA1 Konstrukce budovy CB 1 (1-4) CB1 Závěr: V posuzovaném prostoru se kromě vnějších vlivů def. jako normální vyskytují ještě tyto vlivy a budou provedena tyto opatření: * Kromě prostor normálních se v posuzovaných prostorách vyskytují prostory nebezpečné. Jedná se o venkovní prostory a koupelny AD2. ** Z hlediska schopnosti osob bylo stanoveno prostředí BA3. Jako opatření je provedeno omezení přístupu k zařízení. V Praze dne:
