1 Požadavky na osvětlování denním osvětlením v pracovním (a komunálním) prostředí doc. Ing. Jan Kaňka, Ph.D. ČVUT Praha fakulta stavební ooakanka@centrum.cz

2 Normy na denní osvětlení ČSN Denní osvětlení budov základní požadavky (6/2007) ČSN Denní osvětlení obytných budov (6/2007) ČSN Denní osvětlení škol (1994) ČSN Denní osvětlení průmyslových budov (1994) ČSN Sdružené osvětlení základní požadavky (2/2007)

ČSN 730580-3 Denní osvětlení škol (1994) ČSN 730580-4 Denní osvětlení

3 Závaznost norem vyplývá z odkazů v závazných předpisech Nařízení vlády č. 361/2007 Sb. kterým se stanoví podmínky ochrany zdraví při práci Vyhláška 410/2005 Sb. hygienické požadavky na prostory pro výchovu a vzdělávání dětí Vyhláška 137/1998 Sb. o obecných technických požadavcích na výstavbu

kterým se stanoví podmínky ochrany zdraví při práci Vyhláška 410/2005 Sb.

4 Závaznost norem vyplývá z odkazů v závazných předpisech Nařízení vlády č. 361/2007 Sb. kterým se stanoví podmínky ochrany zdraví při práci Vyhláška 410/2005 Sb. hygienické požadavky na prostory pro výchovu a vzdělávání dětí předškolní a školy (ne VŠ) Vyhláška 137/1998 Sb. o obecných technických požadavcích na výstavbu

5 ČSN Denní osvětlení budov - základní požadavky V nově navrhovaných budovách musí mít vždy vyhovující denní osvětlení. obytné místnosti bytů ložnice a pokoje zařízení pro dlouhodobé ubytování a dlouhodobou rekreaci denní místnosti zařízení pro předškolní výchovu učebny škol kromě specielních poslucháren vyšetřovny a lůžkové místnosti +zdravotnických zařízení místnosti pro oddech a jídelny určené pro uživatele vnitřních prostorů bez denního světla a prostory s trvalým pobytem

obytné místnosti bytů ložnice a pokoje zařízení pro dlouhodobé ubytování a dlouhodobou rekreaci denní místnosti zařízení

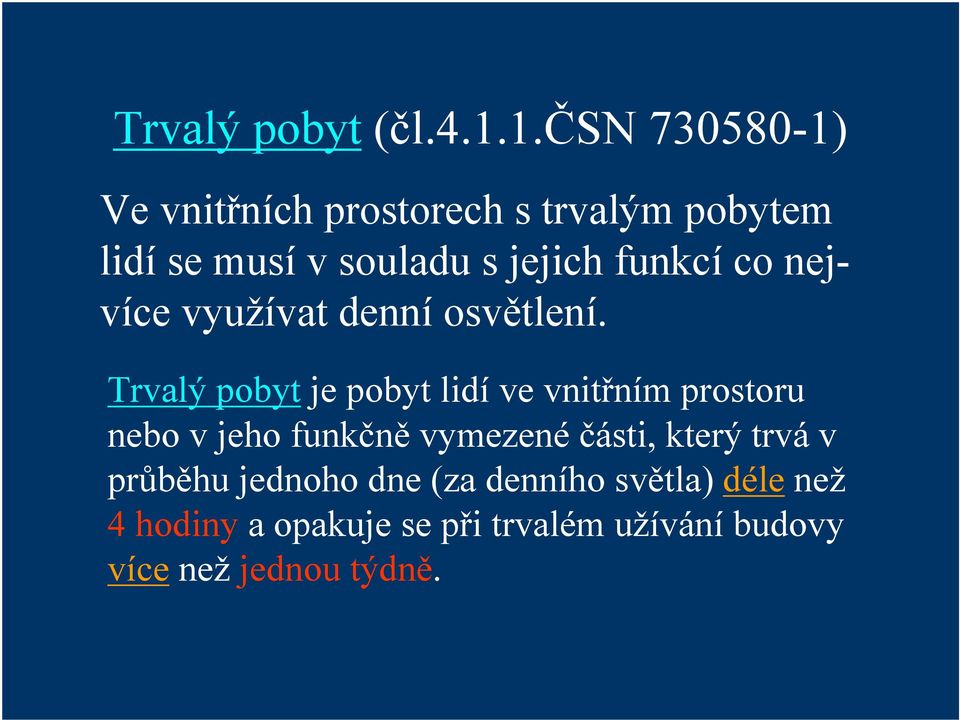

6 Trvalý pobyt (čl čsn ) Ve vnitřních prostorech s trvalým pobytem lidí se musí v souladu s jejich funkcí co nejvíce využívat denní osvětlení. Trvalý pobyt je pobyt lidí ve vnitřním prostoru nebo v jeho funkčně vymezené části, který trvá v průběhu jednoho dne (za denního světla) déle než 4 hodiny a opakuje se při trvalém užívání budovy více než jednou týdně.

7 Zatažená obloha v zimě při tmavém terénu (ČSN ) 3 Lε = L sin ε m 7 ( )

8 Zatažená obloha v zimě při zasněženém terénu (ČSN ) JEN V LOKALITÁCH 600 m n.m. A VÝŠE L 3 ε = L + sin ε m 5 ( 1 )

9 Činitel denní osvětlenosti D [%]

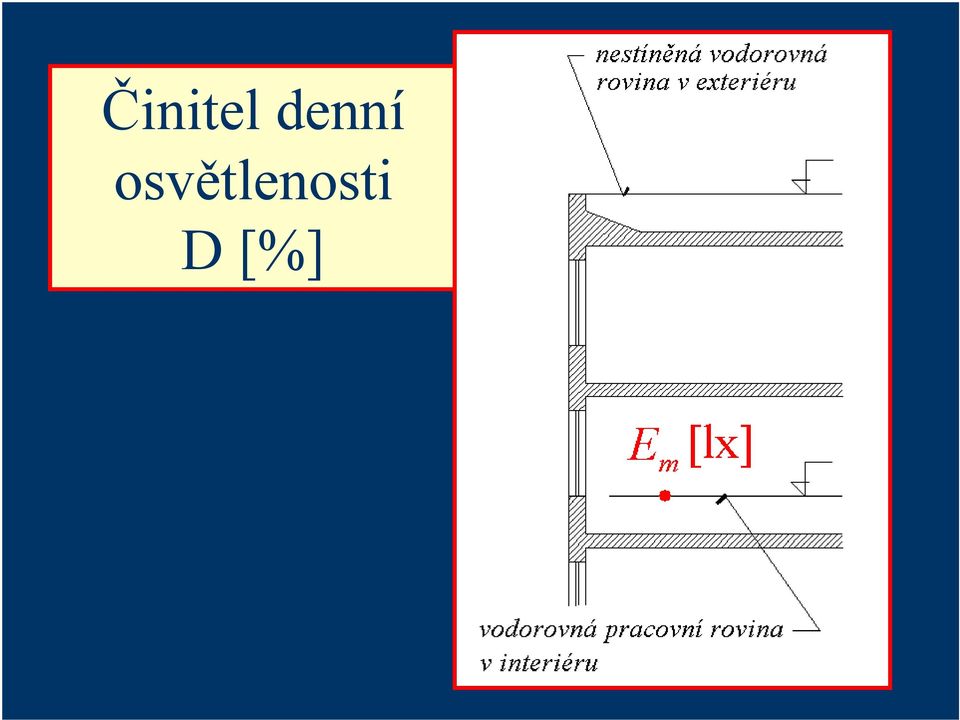

10 Činitel denní osvětlenosti D [%]

11 Činitel denní osvětlenosti D [%] D E = m. 100% E H

12 Tři složky činitele denní osvětlenosti Hodnoty činitele denní osvětlenosti se uvádějí s přesností na jedno desetinné místo D = D s +D e +D i

13 Tři složky činitele denní osvětlenosti Chybí oblohová složka na okně nebudou splněny požadavky ne denní osvětlení uvnitř místnosti

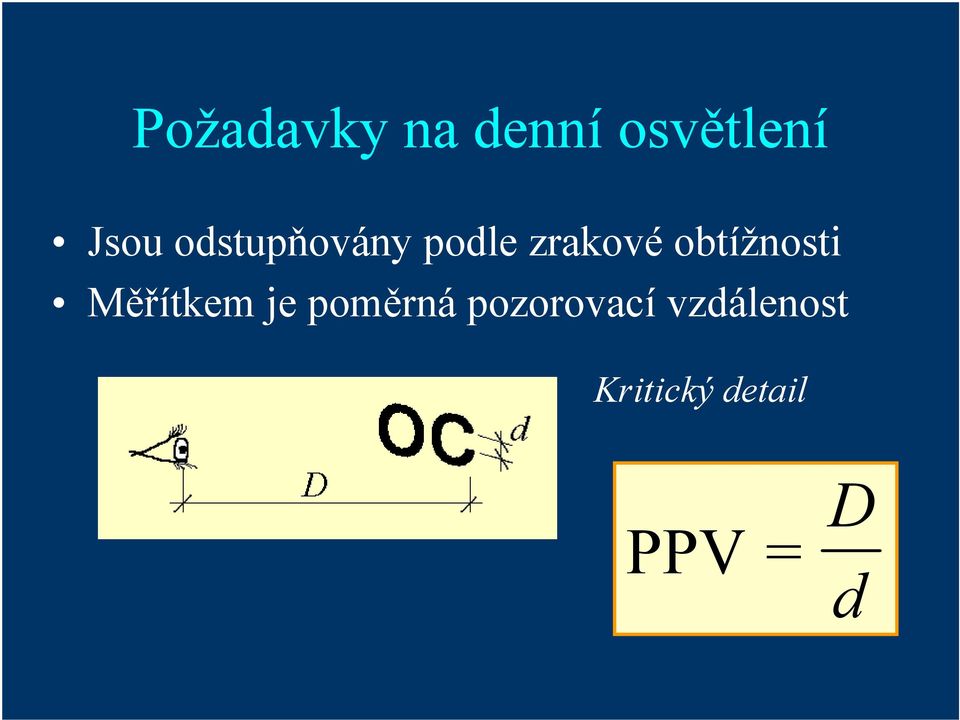

14 Požadavky na denní osvětlení Jsou odstupňovány podle zrakové obtížnosti Měřítkem je poměrná pozorovací vzdálenost Kritický detail PPV = D d

15 Požadavky na denní osvětlení Závisí na osvětlovacím systému Umístění osvětlovacích otvorů ve vztahu k prostoru, který má být osvětlen, tvoří osvětlovací systém. Boční osvětlení Horní osvětlení Kombinované osvětlení Sdružené osvětlení Druhotné osvětlení

16 Požadavky na denní osvětlení BOČNÍ OSVĚTLENÍ Požaduje se jen minimální hodnota činitele denní osvětlenosti D min (%) HORNÍ OSVĚTLENÍ Požaduje se minimální hodnota činitele denní osvětlenosti a průměrná hodnota v prostoru nebo jeho funkčně vymezené části D min (%) a také D m (%)

OSVĚTLENÍ Požaduje se minimální hodnota činitele denní osvětlenosti a

17 Požadavky na denní osvětlení Zrakové činnosti jsou rozděleny do 7-mi tříd příklad IV. třída středně přesná zraková činnost PPV = 500 až 1000 středně přesná výroba a kontrola, čtení, psaní, obsluha strojů, běžné laboratorní práce, vyšetření, ošetření, hrubší šití, pletení, žehlení, příprava jídel, závodní sport D min = 1,5 % D m = 5,0 % Sdružené osvětlení D min = 0,5 % D m = 1,5 %

psaní, obsluha strojů, běžné laboratorní práce, vyšetření, ošetření, hrubší šití, pletení,

18 Třídění zrakových činností a hodnoty činitele denní osvětlenosti Min. hodnoty Tř. charakteristika PPV příklady D min (%) D m (%) I mimořádně přesná 3300 hodinářské práce 3,5 10 a více měřicí přístroje II velmi přesná rytí do kovu, navíjení cívek 2,5 7 III přesná 1000 pletení, tkaní, vý- 2, roba žárovek IV středně přesná 500 strojní obrábění 1, porcování masa V hrubší lisování cihel 1,0 3 válcování trub VI velmi hrubá méně než mytí, převlékání, 0, udržování čistoty VII celk. orientace chůze 0,2 1

1670 3300 rytí do kovu, navíjení cívek 2,5 7 III přesná 1000 pletení, tkaní, vý- 2,0 6 1670 roba žárovek IV středně přesná 500 strojní

19 Kvalitativní kritéria IV. třída min R = 0,2 Rovnoměrnost osvětlení R = max Rozložení světelného toku a převažující směr světla Výskyt jevů narušujících zrakovou pohodu (oslnění) D D min

20 je upřesněna velikost funkčně vymezené části vnitřního prostoru

21 je upřesněna velikost funkčně vymezené části vnitřního prostoru

22 je upřesněna velikost funkčně vymezené části vnitřního prostoru

23 článek o zástavbě proluk v souvislé zástavbě. Zástavba proluky se posuzuje porovnáním se stavem, jako by proluka již byla zastavěna. Nově se stanoví, že o tom, zda zástavba je prolukou, rozhodují oprávněné instituce obce. (tím se světelný technik, který často ani nemá podklady k takovému rozhodnutí, zbavuje odpovědnosti)

24 článek o předpokládaném stínění Při návrhu denního osvětlení se nemá posuzovat jen současný stav okolí, ale i možnost pozdějších změn podle existujících územních podkladů. Nejsou-li tyto podklady k dispozici, má se předpokládat stínění souvislou překážkou s úhlem stínění podle přílohy B normy.

25 Příloha B Kritérium přístupu denního světla k objektu tímto kritériem je činitel denní osvětlenosti roviny zasklení okna D w (%)

26 Požadované hodnoty činitele denní osvětlenosti min.d w (%) roviny zasklení okna Kateg orie Typ posuzovaného prostoru, charakter lokality 1 prostory s vysokými nároky na denní osvětlení (denní místnosti zařízení pro předškolní výchovu, učebny škol apod.) min.d w (%) odpovídá úhlu ε ( ) stínění ostatní prostory s trvalým pobytem lidí prostory s trvalým pobytem lidí v souvislé řadové zástavbě v centrech měst prostory s trvalým pobytem lidí v mimořádně stísněných podmínkách historických center měst 24 45

27 Příloha A Normou jsou doporučeny některé vstupní hodnoty pro výpočet (činitelé znečištění okna, způsob stanovení směrové propustnosti, činitelé jasu stínících překážek, průměrný činitel odrazu světla v místnosti) je snaha posílit jednotnost při stanovení hodnot činitele denní osvětlenosti. Použití jiných hodnot než doporučených je vázáno na povinnost doložit, za jakých podmínek bude možno tyto hodnoty použít (barevnost povrchů venku i uvnitř interiéru a k tomu podrobný výpočet).

28 ČSN Denní osvětlení obytných budov

29 ČSN Denní osvětlení škol za trvalý pobyt se považuje i střídání učeben tak, že celková doba pobytu v nich je větší než 4 hodiny a vícekrát než jednou týdně. je podrobněji v tabulce vymezeno, které místnosti ve školách a zařízeních pro předškolní výchovu jsou s trvalým pobytem a jaká je v nich třída zrakové činnosti. varuje se před lesklými povrchy (tabule, pracovní plocha, podlaha, okolo stojící budovy), které mohou způsobovat oslnění odrazem.

30 ČSN Denní průmyslových budov je požadována průměrná hodnota činitele denní osvětlenosti (u IV. třídy zrakové činnosti D m = 3 %) při trvalém pobytu i při bočním osvětlení, jestliže parapet některých oken je vyšší než 2 m. je podrobněji v tabulce vymezeno, jaká je třída zrakové činnosti různých prací.

31 Děkuji za pozornost
