1 FERMACELL v dřevostavbách Podklady pro projektanty

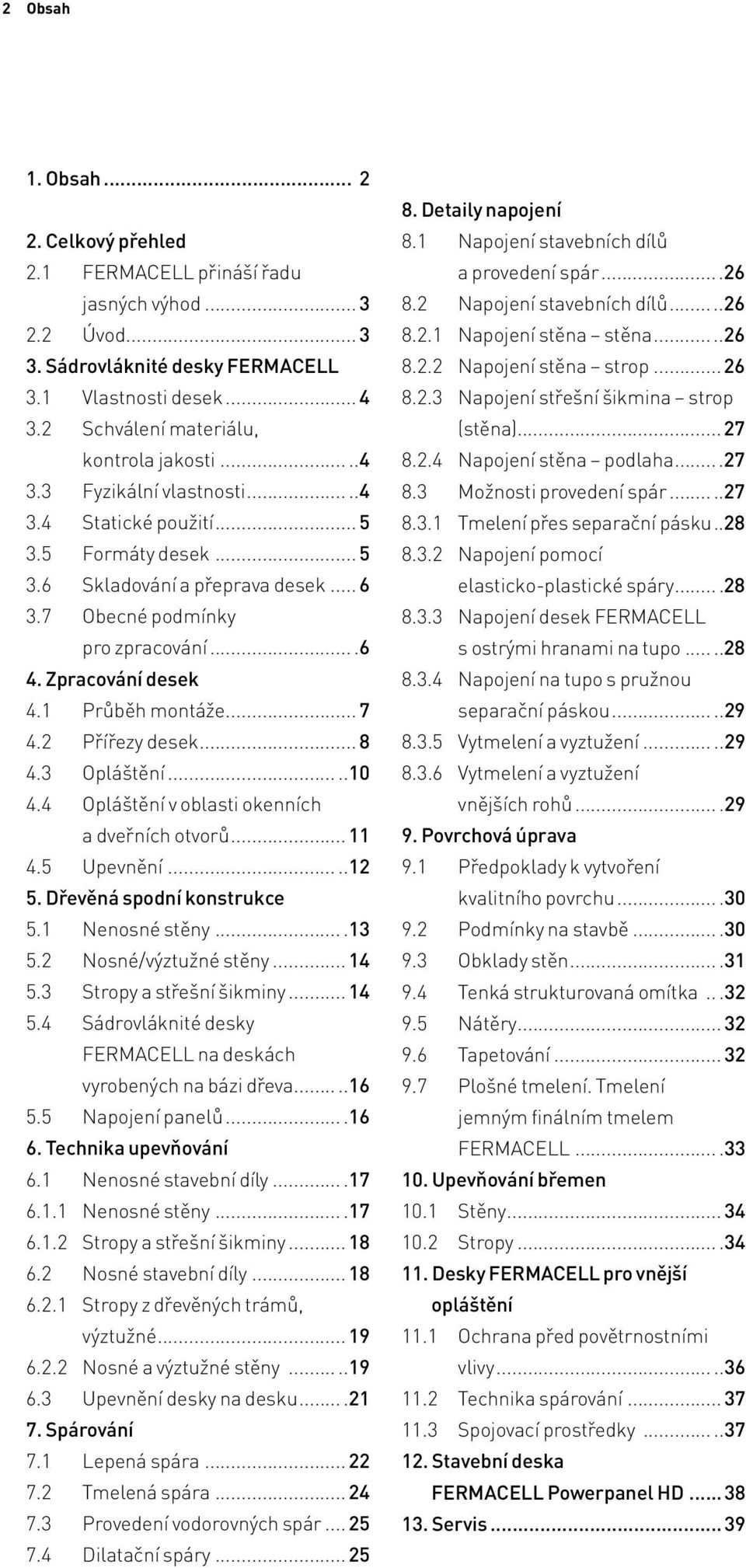

2 2 Obsah 1. Obsah Celkový přehled 2.1 FERMACELL přináší řadu jasných výhod Úvod Sádrovláknité desky fermacell 3.1 Vlastnosti desek Schválení materiálu, kontrola jakosti Fyzikální vlastnosti Statické použití Formáty desek Skladování a přeprava desek Obecné podmínky pro zpracování Zpracování desek 4.1 Průběh montáže Přířezy desek Opláštění Opláštění v oblasti okenních a dveřních otvorů Upevnění Dřevěná spodní konstrukce 5.1 Nenosné stěny Nosné/výztužné stěny Stropy a střešní šikminy Sádrovláknité desky FERMACELL na deskách vyrobených na bázi dřeva Napojení panelů Technika upevňování 6.1 Nenosné stavební díly Nenosné stěny Stropy a střešní šikminy Nosné stavební díly Stropy z dřevěných trámů, výztužné Nosné a výztužné stěny Upevnění desky na desku Spárování 7.1 Lepená spára Tmelená spára Provedení vodorovných spár Dilatační spáry Detaily napojení 8.1 Napojení stavebních dílů a provedení spár Napojení stavebních dílů Napojení stěna stěna Napojení stěna strop Napojení střešní šikmina strop (stěna) Napojení stěna podlaha Možnosti provedení spár Tmelení přes separační pásku Napojení pomocí elasticko-plastické spáry Napojení desek FERMACELL s ostrými hranami na tupo Napojení na tupo s pružnou separační páskou Vytmelení a vyztužení Vytmelení a vyztužení vnějších rohů Povrchová úprava 9.1 Předpoklady k vytvoření kvalitního povrchu Podmínky na stavbě Obklady stěn Tenká strukturovaná omítka Nátěry Tapetování Plošné tmelení. Tmelení jemným finálním tmelem FERMACELL Upevňování břemen 10.1 Stěny Stropy Desky fermacell pro vnější opláštění 11.1 Ochrana před povětrnostními vlivy Technika spárování Spojovací prostředky Stavební deska FERMACELL Powerpanel HD Servis...39

3 Přehled 3 2. Celkový přehled 2.1 FERMACELL přináší řadu jasných výhod. Materiál desky je v celém průřezu zesílen vlákny. Tato homogenní struktura dává desce velkou stabilitu odolnost proti mechanickému namáhání. FERMACELL je skrz na skrz zesílen vlákny. Homogenní struktura tak dává deskám FERMACELL stabilitu a odolnost proti mecha nickému zatížení. např. 50 kg na hmoždinku např. 30 kg na šroub háček na obrazy je možno zatížit 17 kg Již konstrukce s 10-ti milimetrovými deskami FERMACELL dosahují požární odolnosti minut. Vynikající pro použití do místností s proměnlivou vlhkostí vzduchu, jako jsou např. koupelny. Po vysušení desky se dosáhne původní pevnost. Pro dobré klima domova Extrémně stabilní Mimořádně zatížitelný Protipožární deska Deska do vlhkých místností Statické použití Lehké zpracování Jednoduchá montáž Úsporná lepená spára Spárování bez problémů Pro navrhování konstrukcí na bázi dřeva dle ČSN a ČSN EN Sádrovláknité desky FERMACELL je možno naříznout, zlomit, řezat, hoblovat, vrtat, frézovat a brousit. Na spodní konstrukci se deska šroubuje nebo sponkuje, na zdivo se přilepí lepicí maltou FERMACELL. Spárovací lepidlo FERMACELL zároveň lepí i spáruje. Dokonce i u vodorovných spár bez podložení se dosáhne plné pevnosti desek. Spárovacím tmelem FERMACELL. Bez speciálního nářadí. 2.2 Úvod. Sádrovláknité desky FERMACELL se u staveb na bázi dřeva používají již od roku Odborné a zároveň cenově příznivé provedení stavby je základním předpokladem pro úspěšného výrobce dřevostaveb. Tato brožura je určena projektantům, stavbyvedoucím a tesařům k usnadnění hospodárného výběru konstrukcí FERMACELL a jejich použití u dřevěných staveb. Obsahuje techniky a zkušenosti ověřené praxí. Brožura platí v návaznosti na další podklady FERMACELL. Zvláště upozorňujeme na znění schvalovacích protokolů k používání materiálu a desek FERMACELL v dřevěných rámech, na brožury Konstrukce stěn, stropů a podlah". V případě jakýchkoli dotazů nebo pochybností jsou vám pro materiály FERMACELL k dispozici technici na telefonním čísle Zkoušky různých zkušeben prokázaly vynikající zvukově izolační vlastnosti. Izoluje proti hluku Pro profesionály Deska FERMACELL TB: 2/ 3 upevňovacích prostředků se přetmelí v jednom pracovním kroku při tmelení spár.

4 4 Výstavba 3. Sádrovláknité desky FERMACELL FERMACELL získává svoje osvědčené kvality díky celkovému konceptu, začínajícímu již při výrobě. 3.1 Vlastnosti desek, charakteristické údaje. Desky FERMACELL obsahují sádru a celulózová vlákna, získaná recyklací papíru. Obě tyto přírodní suroviny jsou smíchány a po přidání vody bez dalších pojiv jsou pod vysokým tlakem sliso vány do stabilních desek, vysušeny, pomocí vodoodpudivého prostředku impregnovány a oříznuty na potřebné formáty. Sádra reagující s vodou pronikne do vláken a obalí je. Proto mají desky FERMACELL vynikající stabilitu a jsou nehořlavé. Desky FERMACELL jsou tedy zároveň stavebním, protipožárním a vlhkosti odolávajícím materiálem. Složení materiálu desek FERMACELL bylo odzkoušeno Institutem pro stavební techniku v Berlíně Stavební biologie. Sádrovláknité desky FERMACELL neobsahují žádné látky ohrožující zdraví. Neobsahují žádná lepidla. Rakouský institut pro stavební biologii ve Vídni zařadil sádrovláknitou desku FERMACELL, po jejím odzkoušení ze stavebně-biologického hlediska, mezi doporučeníhodné stavební materiály. Německým Ústavem stavební biologie v Rosenheimu byla produktu FERMACELL na základě vynikajících výsledků zkoušek udělena zkušební pečeť. 3.2 Schválení materiálu, kontrola jakosti. Evropské technické schválení (ETA - 03/0050) prokazuje použitelnost sádrovláknitých desek FERMACELL k opláštění stavebních prvků. jako spolunosné a vyztužující opláštění stěn v domech na bázi dřeva podle ČSN nebo ČSN EN jako opláštění stropů a střech podle ČSN nebo ČSN EN Sádrovláknité desky FERMACELL mohou být nasazeny všude tam, kde je povoleno použití dřevěných desek třídy 20 a 100 podle DIN Ochrana dřeva; preventivní stavební opatření v pozemním stavitelství. Sádrovláknité desky FERMACELL, dodací listy nebo doprovodné štítky každého balení musí být opatřeny značkou shody v souladu s legislativními předpisy příslušné země. Kvalitativní vlastnosti produktů FERMACELL jsou průběžně kontrolovány vlastními prostředky ve výrobnách a kromě toho je v rámci dohod o dohledu kontrolována kvalita a jakost výrobků úředně stanoveným zkušebním ústavem. 3.3 Fyzikální vlastnosti. Protipožární ochrana. Sádrovláknité desky FERMACELL jsou v tloušťkách od 10 do 18 mm, včetně odpovídajícího zpracování povrchu, považovány podle ETA 03/0050 za nehořlavé stavební materiály s třídou reakce na oheň A2-s1d0 podle ČSN EN Pro konstrukci stěn stropů a podlah s opláštěním FERMACELL je k dispozici řada atestů a povolení Tepelná izolace/odolnost proti vlhkosti. Pro výpočty tepelné izolace a odolnosti proti vlhkosti u konstrukcí FERMACELL jsou k dispozici potřebné hodnoty. Výpočtová hodnota tepelné vodivosti je pro sádrovláknité desky FERMACELL λ R = 0,32 W/mK a součinitel difuzního odporu µ = 13. Vzduchotěsnost/větrotěsnost. Sádrovláknité desky FERMACELL jsou vzduchotěsné a neprostupné pro vítr. Spojení desek se rovněž považuje za vzduchotěsné a neprostupné pro vítr. Platí to jak pro spojení dvou desek na dřevěné stojce, tak i pro nepodložené lepené nebo vytmelené spáry. Napojení na stavební dílce a montážní otvory (například pro zásuvky a vypínače) musí být pečlivě utěsněny. Odolnost proti elektrickému výboji. Podle normy VDE 0100, část 732 musí být s ohledem na normu DIN rozvodné krabice umístěny na lehce přístupném místě. Způsob ochrany musí odpovídat druhu místnosti nebo místu upevnění. Rozvodné krabice musí být rovněž z nehořlavého materiálu. Pokud to není možné, pak musí být odděleny od hořlavých materiálů, jako je dřevo pomocí podložky z materiálu odolného proti elektrickému výboji. Tyto podložky musí na všech stranách přesahovat nejméně o 150 mm. Pro tyto účely je FERMACELL použitelný jako nehořlavý materiál. V roce 1987 byly hlavní správou VEW v Dortmundu uskutečněny v Ústavu zkoušení materiálů (Materialprüfanstalt Dortmund) zkoušky desek FERMACELL na odolnost proti elektrickému výboji. Na základě těchto zkoušek byla vydána následující klasifikace: Materiál odpovídá odolnosti proti elektrickému oblouku stupně L 4 podle normy VDE 0303, část 5/10.55".

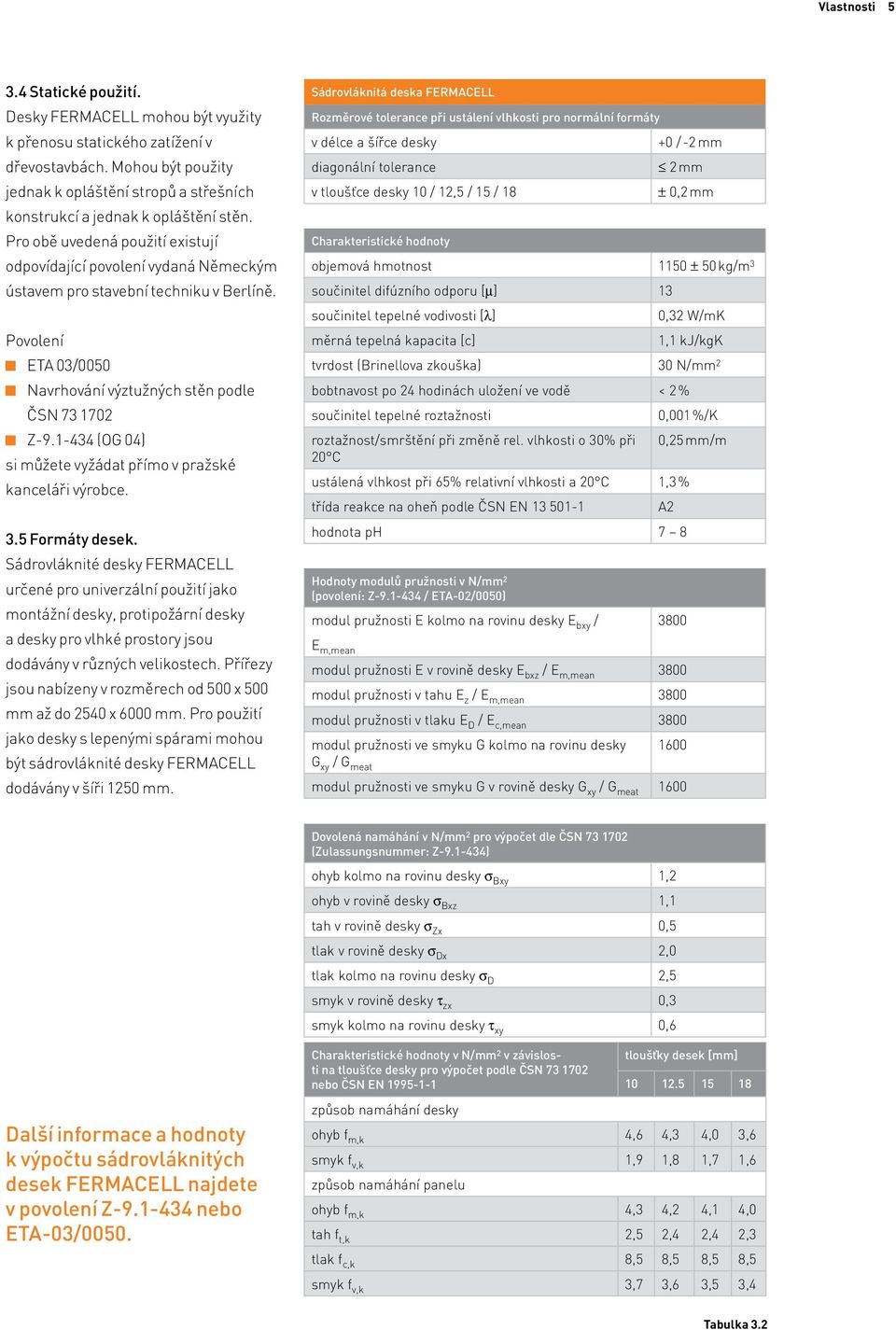

5 Vlastnosti Statické použití. Desky FERMACELL mohou být využity k přenosu statického zatížení v dřevostavbách. Mohou být použity jednak k opláštění stropů a střešních konstrukcí a jednak k opláštění stěn. Pro obě uvedená použití existují odpovídající povolení vydaná Německým ústavem pro stavební techniku v Berlíně. Povolení ETA 03/0050 Navrhování výztužných stěn podle ČSN Z (OG 04) si můžete vyžádat přímo v pražské kanceláři výrobce. 3.5 Formáty desek. Sádrovláknité desky FERMACELL určené pro univerzální použití jako montážní desky, protipožární desky a desky pro vlhké prostory jsou dodávány v různých velikostech. Přířezy jsou nabí zeny v rozměrech od 500 x 500 mm až do 2540 x 6000 mm. Pro použití jako desky s lepenými spárami mohou být sádrovláknité desky FERMACELL dodávány v šíři 1250 mm. Sádrovláknitá deska FERMACELL Rozměrové tolerance při ustálení vlhkosti pro normální formáty v délce a šířce desky +0 /-2 mm diagonální tolerance 2 mm v tloušťce desky 10 / 12,5 / 15 / 18 ± 0,2 mm Charakteristické hodnoty objemová hmotnost 1150 ± 50 kg/m 3 součinitel difúzního odporu [μ] 13 součinitel tepelné vodivosti [λ] 0,32 W/mK měrná tepelná kapacita [c] 1,1 kj/kgk tvrdost (Brinellova zkouška) 30 N/mm 2 bobtnavost po 24 hodinách uložení ve vodě < 2 % součinitel tepelné roztažnosti 0,001 %/K roztažnost/smrštění při změně rel. vlhkosti o 30% při 0,25 mm/m 20 C ustálená vlhkost při 65% relativní vlhkosti a 20 C 1,3 % třída reakce na oheň podle ČSN EN hodnota ph 7 8 Hodnoty modulů pružnosti v N/mm 2 (povolení: Z / ETA-02/0050) modul pružnosti E kolmo na rovinu desky E bxy / E m,mean A modul pružnosti E v rovině desky E bxz / E m,mean 3800 modul pružnosti v tahu E z / E m,mean 3800 modul pružnosti v tlaku E D / E c,mean 3800 modul pružnosti ve smyku G kolmo na rovinu desky 1600 G xy / G meat modul pružnosti ve smyku G v rovině desky G xy / G meat 1600 Dovolená namáhání v N/mm 2 pro výpočet dle ČSN (Zulassungsnummer: Z ) ohyb kolmo na rovinu desky σ Bxy 1,2 ohyb v rovině desky σ Bxz 1,1 tah v rovině desky σ Zx 0,5 tlak v rovině desky σ Dx 2,0 tlak kolmo na rovinu desky σ D 2,5 smyk v rovině desky τ zx 0,3 smyk kolmo na rovinu desky τ xy 0,6 Další informace a hodnoty k výpočtu sádrovláknitých desek FERMACELL najdete v povolení Z nebo ETA-03/0050. Charakteristické hodnoty v N/mm 2 v závislosti tloušťky desek [mm] na tloušťce desky pro výpočet podle ČSN nebo ČSN EN způsob namáhání desky ohyb f m,k 4,6 4,3 4,0 3,6 smyk f v,k 1,9 1,8 1,7 1,6 způsob namáhání panelu ohyb f m,k 4,3 4,2 4,1 4,0 tah f t,k 2,5 2,4 2,4 2,3 tlak f c,k 8,5 8,5 8,5 8,5 smyk f v,k 3,7 3,6 3,5 3,4 Tabulka 3.2

6 6 Podmínky Formát Plošná 10 mm 12,5 m 15 mm 18 mm hmotnost 11,5 kg 15 kg 18 kg 21,5 kg 1500 x 1000 mm 2000 x 1250 mm 2500 x 1250 mm 2540 x 1250 mm 2750 x 1250 mm 3000 x 1250 mm Obrázek 1: Skladování sádrovláknitých desek FERMACELL Přířezy Na vyžádání Tabulka Skladování a přeprava desek. Sádrovláknité desky FERMACELL jsou dodávány na paletách, balené v PVC fólii. Při skladování je třeba vzít v úvahu nosnost stropů skladovacích prostor. Sádrovláknité desky FERMACELL musí být zásadně skladovány na plocho na rovné podložce. Desky je rovněž třeba chránit před nadměrnou vlhkostí, zejména před deštěm. Desky, které byly krátkodobě vystaveny vlhkosti mohou být zpracovány až po úplném vysušení. Skladování desek na stojato může způsobit deformaci desek a poškození hran. Horizontální přepravu desek na paletách je vhodné provádět vidlicovým vozíkem nebo jiným zařízením pro přepravu desek. Jednotlivé desky se zásadně přenášejí na stojato. Nadměrné velikosti speciálních formátů desek se mohou přenášet pomocí speciálních zařízení, například pomocí zdvihacích zařízení s podtlakovými přísavkami. 3.7 Obecné podmínky pro zpracování. Stejně jako ostatní stavební materiály také sádrovláknité desky FERMACELL reagují na změny teploty a vlhkosti roztahováním nebo smršťováním. K zajištění bezvadných suchých stavebních prací na stěnách, stropech a podlahách doporučujeme dodržet následující podmínky pro zpracování: 1 Sádrovláknité desky FERMACELL a dřevěná konstrukce opláštěná deskami FERMACELL musí být osazovány při střední relativní vlhkosti vzduchu # 80 %. 2 Lepení sádrovláknitých desek FERMACELL musí probíhat z technických důvodů a důvodu správného zpracování při relativní vlhkosti vzduchu # 80 % a teplotě místnosti $ + 5 C. Teplota lepidla přitom musí být $ + 10 C. Klima v místnosti by se nemělo podstatně měnit ani v následujících 12 hodinách po slepení. Nižší teplota a relativní vlhkost vzduchu prodlužuje dobu vytvrzení lepidla. Spárovací lepidlo FERMACELL je naproti tomu odolné vůči mrazu, neboť jeho komponenty neobsahují vodu. Obrázek 2: Přenášení sádro vláknitých desek FERMACELL zdvihacím zařízením s přísavkami 3 Tmelení spár FERMACELL se smí provádět při relativní vlhkosti vzduchu # 70 % (odpovídající výsledné vlhkosti desek # 1,3 %) po montáži stěnových a stropních panelů. Pro jemné finální tmelení platí stejné podmínky zpracování. 4 Pokud se v místnosti provádí podlahy mokrým procesem, musí se spáry zatmelit poté, co tyto mokré procesy vyschnou. 5 Počítá-li se s litím asfaltu, může se tmelení provádět až po vychladnutí dlažby, jinak může dojít vlivem vysoké teploty k praskání spár. 6 Topení plynovými hořáky může způsobit tvorbu kondenzační vody, která způsobuje škody. Toto platí hlavně pro studené a špatně odvětrávané vnitřní místnosti. 7 Rychlému vytápění místností je nutné se vyvarovat.

7 Výstavba 7 4. Zpracování desek Obrázek 5 : Montáž na staveništi U nosných stěn nejsou přípustné horizontální tmelené spáry. Obrázek 3: Obracecí stůl Obrázek 4: Přeprava jeřábem na staveništi 4.1 Průběh montáže. Kromě montáže přímo na staveništi mohou být stěnové panely předem připraveny v dílně, nezávisle na počasí. Předem smontované dřevěné rámy, nebo případně jednotlivé hranoly, se položí na pracovní stůl a srovnají se. Na takto připravený rám se položí na míru oříznuté sádrovláknité desky FERMACELL a upevní se vhodným spojovacím materiálem. Pokud se používají mimořádně velké formáty desek (maximálně 2,54 x 6,00 m), doporučuje se jejich přemisťování zdvihacím zařízením s přísavkami. Jednostranně opláštěný panel ležící na pracovním stole se nyní pomocí jeřábu nebo obracecího zařízení (obracecí stůl) otočí. Je také možné použít montážní úchytky. Podle stavebně fyzikálních požadavků je rovněž nutné provést, kromě rozvodu instalací a tepelné izolace, i vhodnou parozábranu. Pozor nost je přitom třeba věnovat utěsnění všech průchodů a spojů. Aby desky FERMACELL tvořily vzduchotěsnou nebo větru neprostupnou vrstvu, měly by spáry mezi deskami ležet na dřevěných žebrech nebo by měly být slepeny nebo vytmeleny (viz také oddíl 7). Pokud byla použita technologie lepení spár, může se provést přeprava na místo stavby až po vytvrzení lepidla. U tmelené spáry se tato vytváří po montáži stavebních panelů na stavbě. U nosných stěn nejsou přípustné horizontální lepené spáry. U nosných prefabrikátů stěn je možné použít horizontální lepené spáry, přitom je však třeba počítat se snížením povolených horizontálních sil.

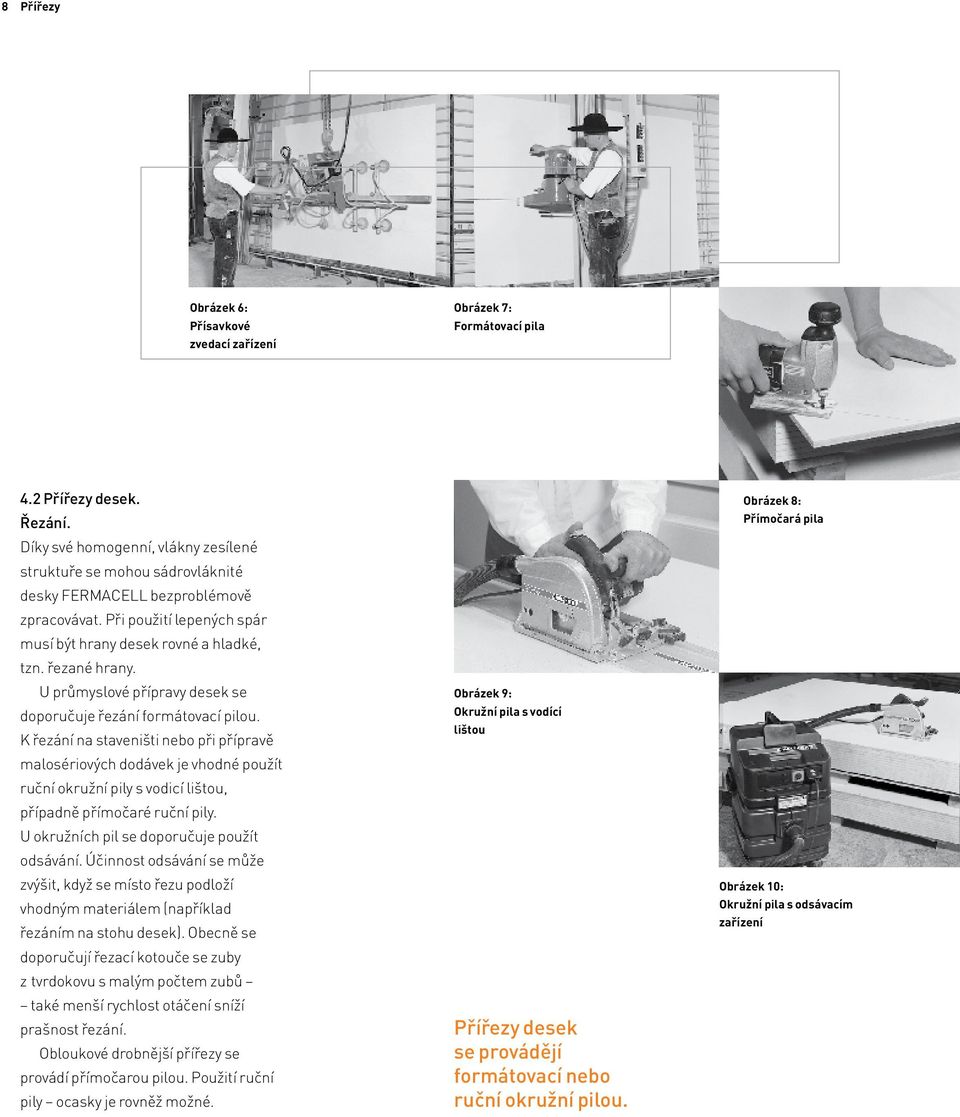

8 8 Přířezy Obrázek 6: Přísavkové zvedací zařízení Obrázek 7: Formátovací pila 4.2 Přířezy desek. Řezání. Díky své homogenní, vlákny zesílené struktuře se mohou sádrovláknité desky FERMACELL bezproblémově zpracovávat. Při použití lepených spár musí být hrany desek rovné a hladké, tzn. řezané hrany. U průmyslové přípravy desek se doporučuje řezání formátovací pilou. K řezání na staveništi nebo při přípravě malosériových dodávek je vhodné použít ruční okružní pily s vodicí lištou, případně přímočaré ruční pily. U okružních pil se doporučuje použít odsávání. Účinnost odsávání se může zvýšit, když se místo řezu podloží vhodným materiálem (například řezáním na stohu desek). Obecně se doporučují řezací kotouče se zuby z tvrdokovu s malým počtem zubů také menší rychlost otáčení sníží prašnost řezání. Obloukové drobnější přířezy se provádí přímočarou pilou. Použití ruční pily ocasky je rovněž možné. Obrázek 9: Okružní pila s vodící lištou Přířezy desek se provádějí formátovací nebo ruční okružní pilou. Obrázek 8: Přímočará pila Obrázek 10: Okružní pila s odsávacím zařízení

9 Zpracování 9 Naříznutí a zlomení. Orýsování a naříznutí sádrovláknitých desek FERMACELL se provádí ve vhodné pracovní poloze (na stohu desek). Místo řezu se označí pravítkem a tužkou. Doporučená šířka spáry pro tmelení spár je 1/2 tloušťky desky. Nerovnosti zlomené hrany nevadí u pozdějšího tmelení. Pro lepené spáry však není zlomená hrana přípustná. Na vyznačené místo se položí např. ocelové nebo jiné pravítko, k němu se přiloží řezací nůž FERMACELL (nástroj z tvrdokovu k naříznutí desky FERMACELL) a deska se nařízne. Deska se na pracovním stole nebo stohu desek posune tak, aby naříznutá hrana ležela nad okrajem stolu nebo stohu a přesahující část desky (menší část desky) se v místě naříznutí zlomí. Naříznutí druhé strany sádrovláknité desky FERMACELL je zbytečné. Při vyřezávání rohů se kratší strana prořízne pilou a delší strana se nařízne a zlomí; u přířezů ve tvaru písmene U se dvě strany proříznou pilou a zbývající strana se nařízne a zlomí. Výroba trojúhelníkových přířezů se usnadní, když se deska v obou krajních místech zlomu nařízne Vrtání, hoblování, broušení, frézování... Začištění hran sádrovláknitých desek FERMACELL je vhodné pouze v případech, kdy jsou zlomené hrany desky současně hranami pohledovými obvyklejší je v těchto případech řezání desek namísto lámání. Desky FERMACELL mohou být zpracovávány všemi obvyklými nástroji, které se používají při práci se dřevem to znamená, že bez jakýchkoli problémů je možno vrtat, brousit, frézovat, hoblovat a rašplovat. Otvory potřebné k rozvodu instalací se vyříznou vykružovacím nástavcem k vrtačce. Obrázek 14: Hoblování sádrovláknitých desek FERMACELL Obrázek 15: Vyfrézování otvorů pro zásuvky Obrázek 11: Odměření místa zlomu Obrázek 12: Naříznutí místa zlomu Obrázek 13: Zlomení desky v místě naříznutí

10 10 Opláštění 4.3 Opláštění. Opláštění dřevěné spodních konstrukce musí odpovídat požárním a akustickým požadavkům. Stěny mohou být jednovrstvé nebo vícevrstvé. Upevnění desek na dřevěné nosníky se provádí sponkami nebo hřebíky. Upevňování je ale také možné provádět vruty FERMACELL (viz také oddíl 6). Uspořádání sádrovláknitých desek FERMACELL na spodní konstrukci lze u jednoduchého opláštění provést symetricky od jedné strany stěny k druhé (spáry mohou být umístěny proti sobě). U vícevrstvého opláštění je každá následující vrstva posunuta (minimálně o 20 cm), případně posunuta v určitém rastru a připevněna ke spodní vrstvě. Sádrovláknité desky FERMACELL se obvykle montují na spodní konstrukci svisle. Délka desky odpovídá výšce místnosti mínus horní a dolní montážní spára. Vodorovným spárám je potřeba se pokud možno vyhnout. Pokud si je stavební situace vynutí, měly by být alespoň o 20 cm přesazené. Křížově uspořádané spáry nejsou přípustné. Vícevrstvého opláštění Opět se nejdříve umístí na jednu stranu stěny první (spodní) vrstva ze sádrovláknitých desek FERMACELL sraženými na tupo. Spáry se netmelí (platí i pro konstrukce s požadavkem na požární odolnost). Na namontovanou první (spodní) vrstvu desek se umístí druhá (vrchní) vrstva ze sádrovláknitých desek FERMACELL. Přitom se desky vrchní vrstvy montují tak, aby spáry mezi deskami v obou vrstvách byly navzájem přesazeny nejméně o 20 cm s upevněním nezávislým na spodní konstrukci. Při upevnění desek na spodní konstrukci se spára posune o rozteč dřevěných nosníků. U vnější vrstvy desek platí stejná pravidla pro techniku spárování a tmelení jako u provedení jednovrstvého opláštění. U konstrukcí s vícevrstvým opláštěním a požadovanou požární ochranou se musí bezpodmínečně dodržet stanovená horizontální a vertikální přesazení desek. Podrobnosti jsou uvedeny v podkladech FERMACELL. Jednovrstvé opláštění Sádrovláknité desky FERMACELL se umístí nejdříve na jednu stranu stěny. Desky se napojují s lepenými nebo tmelenými spárami. U lepených spár se použije spárovací lepidlo FERMACELL podle návodu na zpracování. U tmelených spár je třeba zajistit šířku spáry 1/2 tloušťky desky. Tmelení se provádí spárovacím tmelem FERMACELL (viz oddíl 7.2). Detail 1: Spáry desek u jednovrstvého opláštění Detail 2: Spáry desek u dvouvrstvého opláštění

11 Opláštění Detail 3: Dveřní otvor se spárou mimo osu otvoru Detail 5: Dveřní otvor se svislým napojením opláštění bez přesazení spár Detail 7: Dveřní otvor s vodorovným napojením opláštění Detail 4: Okenní otvor se spárou mimo osu otvoru Detail 6: Okenní otvor se svislým napojením opláštění bez přesazení spár Detail 8: Okenní otvor s vodorovným napojením opláštění 4.4 Opláštění v oblasti okenních a dveřních otvorů. U okenních a dveřních otvorů existují tři možnosti provedení. Aby se zamezilo možnému vzniku trhlin v místě styku desek u otvorů ve stěně (platí i pro otvory ve stropech a střechách), musí se těmto místům věnovat zvýšená pozornost. Dále budou popsány tři možnosti provedení. Spáry mezi deskami v blízkosti dveřních otvorů jsou na obou stranách stěny vzájemně přesazeny. U dvouvrstvého opláštění jsou spáry vnější vrstvy desek přesazeny proti vnitřní vrstvě nejméně o 20 cm. U dveří s obzvláště vysokým statickým namáháním, například v místnostech s vysokými stropy nebo u mimořádně velkých a těžkých dveří se doporučuje použít v blízkosti dveří lepené spáry sádrovláknitých desek FERMACELL a spodní konstrukci je třeba dostatečně dimenzovat. 1 Vyříznutí desky s lepenou nebo tmelenou spárou. Desky mají přesazení spár nejméně 20 cm. Styk desek musí být podložen dřevěným hranolem nosné konstrukce. Pouze v tomto případě je možné kromě lepených spár použít i tmelené spáry. 2 Lepená spára mezi deskami podél svislé dřevěné stojky. Pokud chcete styk desek umístit na svislé stojky u otvorů, musí být spára nad a pod otvorem lepená. Na obvodových stojkách dveří a oken je třeba upevnit dřevěné profily nebo pásky z desek FERMACELL, odpovídající vnitřní tloušťce stěny. 3 Lepená spára mezi deskami podél vodorovného dřevěného trámku. Nahoře i dole bude deska vlevo i vpravo od otvoru prodloužena nejméně o jedno pole spodní konstrukce. I zde je možná pouze lepená spára.

12 12 Upevnění Obrázek 16: Sponkovačka pro ruční formátování 4.5 Upevnění. Sponkování a hřebíkování. Hospodárné upevňování sádrovláknitých desek FERMACELL se provádí sponkami a hřebíky. Platí to nejen pro nenosné stěny, ale i pro nosné stěny s dřevěnými stojkami. Tento způsob upevnění je možno použít i u stropů a střešních šikmin. Osvědčilo se použití pneumatických sponkovaček nebo kladiv. Tlak je třeba nastavit tak, aby spojovací materiál byl po upevnění zapuštěn o 1 2 mm. Pro hospodárnou práci je nutné, aby sponkovačka a kompresor byly navzájem sladěny. Aby se u průmyslové přípravy dřevěných staveb mohly použít hospodárné průřezy dřevěných spodních konstrukcí, je výhodné používat sponkovací mosty. Ty zajistí přesné vzdálenosti mezi body upevnění. Šroubování. Upevňování staticky nosného a výztužného opláštění na dřevěnou konstrukci pomocí šroubů je nehospodárné a z tohoto důvodu se nedoporučuje. U nenosných konstrukcí s kovovou nebo dřevěnou spodní konstrukcí se mohou sádrovláknité desky FERMACELL upevňovat speciálními rychlořeznými šrouby FERMACELL přímo bez předvrtávání. Jiné druhy šroubů nejsou vhodné a vedou k problémům se zpracováním. Ke šroubování se v praxi osvědčily elektrické šroubováky (výkon 350 W, otáčky do 2000 ot./min.) nebo nástavce ke šroubování pro běžné vrtačky. Dvou a vícevrstvé opláštění. U konstrukcí s vícevrstvým opláštěním se mohou vnější vrstvy desek upevňovat sponkami nebo šroubovat buďto na spodní konstrukci nebo přímo na spodní sádrovláknité desky FERMACELL (nezávisle na spodní konstrukci). Toto upevnění tedy nemusí sledovat spodní dřevěnou konstrukci. Upevňování desky na desku je velmi hospodárné, neboť znamená méně odřezků a zkracuje čas montáže. Z hlediska ochrany proti hluku a protipožární ochrany technicky toto řešení neznamená žádný problém proti obvyklému šroubování vnějších desek na spodní konstrukci. Ze statického hlediska v případě upevnění desky přímo na desku se může počítat pouze s hodnotami jednoduchého opláštění. Při montáži a upevňování desek je třeba pamatovat na přesazení spár mezi vrchními a spodními deskami nejméně o 20 cm. Obrázek 17: Moderní sponkovací most ve výrobě dřevěných stavebních konstrukcí Obrázek 18: Sponkovačna na sponkovacím mostu pro strojové sponkování Další informace o upevňování desek FERMACELL na dřevěné spodní konstrukce nebo desek FERMACELL na desky FERMACELL pomocí sponek včetně údajů o rozměrech sponek a typech výrobků najdete v brožuře Profi-tip FERMACELL: Sponkování desek FERMACELL šetří čas a peníze!" nebo v oddíle 6 této brožury.

13 Spodní konstrukce Dřevěná spodní konstrukce 5.1 Nenosné stěny. Nenosné stěny nesou výhradně svoji vlastní hmotnost a případně konzolová zatížení břemen, zavěšených na stěně. Povolená zatížení zavěšená na stěně jsou uvedena v oddílu 10. Pokud na svislé stojky působí další zatížení, požaduje se provést ověřovací statický výpočet. Nejmenší průřez. Dřevo použité pro spodní konstrukci (stavební řezivo podle normy ČSN , dřevo tříděné ve třídě S 10, to odpovídá normě ČSN , musí být vhodné pro dřevostavby a při použití musí být suché (vlhkost dřeva # 18 %). Spodní konstrukce nesmí při sponkování nebo přibíjení pružit a musí poskytnout dostatečně široký podklad pro sádrovláknité desky FERMACELL, minimálně 20 mm. Musí se rovněž počítat se zkroucením spodní konstrukce a tolerancemi při ručním upevňování (okrajové vzdálenosti). Při volbě průřezu stojek je třeba také počítat se šířkou spár u lepené nebo tmelené spáry (viz oddíl 7). Stavební provedení. Osy stěn, dveře a nosné stojky se rozměří podle půdorysu a vyznačí na podlaze. Osy stěn se z podlahy přenesou na strop. Doporučuje se použití laserového nivelačního přístroje. Na vyznačené osy stěn na podlaze i stropu se na místě spoje stavebních dílů připevní vodorovné dřevěné nosníky. Použijí se přitom vhodné upevňovací prostředky. Svislé spoje se vytvoří vložením dřevěných stojek. Vzdálenost upevňovacích bodů je ve vodorovném směru maximálně 70 cm a ve svislém směru maximálně 100 cm. U nerovných bočních stavebních prvků a při zvýšených požadavcích na zvukovou izolaci je třeba vzdálenosti upevňovacích bodů zmenšit. Mezi horní a dolní vodorovné nosníky se v přesně označených osových vzdálenostech vloží dřevěné stojky a pomocí vhodných upevňovacích prostředků se zajistí jejich svislé upevnění. U dvojitých konstrukcí a malé vzdálenosti mezi nimy se dodržení rozteče zajistí lepicí těsnící páskou. Pokud mají být stojky z instalačních důvodů montovány ve větší vzdálenosti od sebe, zajistí se dostatečná stabilita vhodným průřezem dřeva nebo jiným vyztužovacím prostředkem. Prefabrikované stěny. U továrně připravovaných stěn se musí počítat se zatížením při přepravě a montáži. V úvahu se musí vzít zvedání, otáčení a přenášení stěny. U zvedacích zařízení je třeba počítat s dorazy. Kromě toho je třeba u prefabrikovaných stěn dbát údajů pro spojovací prostředky podle oddílu 6 v této brožuře. Osové vzdálenosti dřevěných stojek. Osové vzdálenosti závisí na tloušťce opláštění podle níže uvedené tabulky. Maximální osové vzdálenosti spodní konstrukce v závislosti na tloušťce desky u nenosných stěn Tloušťka desky FERMACELL v mm 10 12, maximální osové vzdálenosti v mm Údaje platí pro trvalé zatížení při střední vlhkosti vzduchu do 80 %.

14 14 Spodní konstrukce 5.2 Nosné/výztužné stěny. Nosné stěny s dřevěnými stojkami. Nosné stěny s dřevěnými stojkami přenášejí kromě svojí vlastní hmotnosti také svislé zátížení. Požadovaný doklad o statických vlastnostech stěn je třeba vypracovat podle ČSN ). Zlomení stojky v rovině desky zabraňují desky FERMACELL a může být doloženo výpočtem podle Navrhování výztužných stěn podle ČSN Nosné/výztužné stěny s dřevěnými stojkami. Tyto stěny jsou určeny k vyztužení budov proti větru a musí přenášet vodorovné zatížení. Oplá štění z desek FERMACELL přenáší vodorovné zatížení a smí mít proto nejvýše jednu příčnou spáru. Tato příčná spára musí být průmyslově lepená a povolené vodorovné zatížení je v tomto případě sníženo o 25 %. Z tohoto důvodu se doporučuje, aby o příčných spárách byl včas informován statik. Povolená spodní konstrukce: stavební (jehličnaté) řezivo podle normy ČSN P ENV ( ), dřevo tříděné ve třídě S10 podle ČSN povolené dřevěné materiály lepené dřevo podle ČSN Dřevěné I nosníky s evropským technickým schválením nebo stavebně technickým osvědčením. Pokud s ohledem na sponkovací prostředky, techniku spárování nebo vzdálenosti od okrajů nejsou požadovány větší rozměry, je třeba u dřevěných stojek dodržovat tyto minimální hodnoty: šířka b = 40 mm, tloušťka h = 80 mm, plocha průřezu $ 40 cm2. Středové stojky stěnového panelu s více než jednou středovou stojkou mohou mít šířku nejméně 30 mm a plochu průřezu nejméně 24 cm2. Pokud se používají dřevěné I nosníky, musí být plocha průřezu obou pásnic minimálně 40 cm 2. Osová vzdálenost stojek. Osové vzdálenosti stojek v závislosti na tloušťce desky jsou uvedeny v tabulce. Maximální osové vzdálenosti dřevěných stojek v závislosti na tloušťce opláštění u nosných/ výztužných stěn s dřevěnými stojkami Tloušťka desky FERMACELL v mm 10 12, maximální osové vzdálenosti v mm Pokud chcete na desky FERMACELL o tloušťce 10 mm lepit obklady, pak je maximální osová vzdálenost spodní konstrukce stanovena na 500 mm. 5.3 Stropy a střešní šikminy. Spodní konstrukce pro opláštění stropů a střešních šikmin sádrovláknitými deskami FERMACELL může být provedena ze dřeva nebo ocelových profilů. Ty tvoří základní a nosné latě. Funkci základních latí u stropů a šikmin přejímají stropní trámy nebo krokve; musí být dimenzovány podle normy ČSN Spojovací prostředky spodní konstrukce. Spojovací prostředky spodní konstrukce musí být dimenzovány tak, aby bezpečně přenesly zatížení z opláštění stropů nebo střešních šikmin do nosné konstrukce. Pokud je to potřebné, je třeba provést statický výpočet. Stropní prvky a prvky střešních šikmin. Pro prvky spodní konstrukce stropů a šikmin platí osové podle tab. 4. Stejně tak pro přímé opláštění sádrovláknitými deskami FERMACELL, které vyhovuje statickým podmínkám nejsou povoleny žádné jiné osové vzdálenosti. Pro výrobu se doporučuje formát 254 x 600 cm nebo vhodný přířez. Maximální povolený průhyb je omezen na 1/500. U stropů a stropních dílů nelze FERMACELL používat jako nosný prvek. Při montáži, pokud je to nutné, je možné vstupovat pouze na nosnou konstrukci (trámy nebo krokve).

15 Spodní konstrukce 15 Detail 9: Opláštění na nosných latích Detail 10: Přímé opláštění trámů/krokví Osové vzdálenosti spodní konstrukce. Osová vzdálenost nosných latí je uvedena ve vedlejší tabulce. Stejné hodnoty platí i pro pružné profily a pro latě s pružným třmenem. Nosné latě se upevňuje kolmo na trámy, krokve nebo základní latě. Průřezy. U zavěšených stropů je nutné základní a nosné latění. Požadované průřezy spodní konstrukce s nosnými latěmi nebo nosnými profily v závislosti na povolené rozteči trámů nebo krokví jsou uvedeny ve spodní tabulce. U jiných spodních konstrukcí je třeba zajistit maximální povolený průhyb 1/500 délky mezi opěrami. Maximální osové vzdálenosti nosných latí u stropů a střešnich šikmin. Použití/Druh Násobitel Maximální osové vzdálenosti nosných latí v mm při konstrukce tloušťky desky různých tloušťkách sádrovláknitých desek FERMACELL 10 mm 12,5 mm 15 mm 18 mm Vodorovné plochy (Zavěšené stropy, 35 x d obložení stropů) Střešní šikminy (Spád ) 40 x d Údaje platí pro trvalé zatížení při střední vlhkostí vzduchu do 80 %. Požadované minimální průřezy spodní stropní konstrukce. Spodní konstrukce [mm] Povolené osové vzdálenosti trámů, krokví popřípadě základních latí v mm Jednovrstvé opláštění Dvouvrstvé opláštění Vícevrstvé opláštění do 0,15 kn/m 2 do 0,30 kn/m 2 do 0,50 kn/m 2 Profily z ocelového plechu Nosný profil CD 60x27x Dřevěné latě (šířka x výška) Základní latě 30 x 50 1) zavěšení 40 x Nosné latě 48 x x x Při požadavku na požární odolnost je v souladu se stavebně technickými informacemi a zkušebními protokoly nutné zmenšit osové vzdálenosti spodní konstrukce. 1) je ve spojení s nosnými latěmi tloušťky 50 mm a výšky 30 mm

16 16 Výstavba 5.4 Sádrovláknité desky FERMACELL na deskách vyrobených na bázi dřeva. (dále jen dřevěných deskách) U sádrovláknitých desek FERMACELL, přímo upevněných na dřevěné desky, dochází vlivem rozdílného smršťování a roztahování při změnách klimatu ke vzniku napětí nebo prasklin ve spárách. Dále popsané varianty montáže se doporučují v případě, kdy dřevěné desky nejsou vystaveny vlhkosti: Varianta 1 se spodní konstrukcí: Upevnění sádrovláknité desky FERMACELL na vhodnou dodatečnou spodní konstrukci vytvořenou například z latí, s roztečí spodní kon strukce u stěn 50 x tloušťka desky d, u stropů 35 x d a u střešních šikmin 40 x d. Rozteč mezi upevňovacími prostředky: u stěn 20 cm pro sponky a 25 cm pro šrouby, u stropů a střešních šikmin 12 cm pro sponky a 15 cm pro šrouby. Varianta 2: Pokud sádrovláknité desky FERMACELL musí být upevněny přímo na dřevěné desky, pak je nutné provádět výlučně lepené spáry. Aby se zamezilo slepení dřevěné desky se sádrovláknitou deskou FERMACELL, musí se v místě lepené spáry použít separační vrstva, například ve formě silného papíru nebo lepenky. Upevnění sádrovláknité desky FERMACELL na dřevěnou desku se provádí sponkami (průměr drátu 1,2 1,6 mm, šířka hřbetu cca. 10 mm, délka ramen musí být o 2 3 mm kratší než je součet tlouštěk obou desek). Rozteč řad sponek by neměla překročit 400 mm. Rozteč sponek mezi sebou 150 mm. Musí se také počítat se stavebně fyzikálními požadavky. Speciální možnosti aplikace. Sádrovláknité desky FERMACELL se mohou upevňovat přímo na deskové materiály na bázi dřeva pokud se dodrží následující podmínky: zpracování, transport, montáž, stavební fáze a používání budovy musí být v souladu s klimatickou třídou 1 podle ČSN (rozsah vzdušné vlhkosti 30%-65%) deskové materiály musí být aklimatizované na relativní vzdušnou vlhkost prostředí, ve kterém se zpracovávají. Maximální bobtnání a sesychání deskových materiálů nesmí být vyšší než 0,02% při změně vlhkosti dřeva o 1%. Je možno používat deskové materiály na bázi dřeva podle ČSN jako jsou např. překližované desky, laťovky nebo OSB/4 desky. Sádrovláknité desky FERMACELL se montují s přesazením spár $ 20 cm ke spárám desek na bázi dřeva. Je možno používat lepenou spáru, tmelenou spáru nebo sádrovláknité desky FERMACELL s TB hranou. Upevňování se provádí sponkami přímo do desek na bázi dřeva nebo při přesazení o jedno pole rastru přímo do spodní konstrukce. U požárních konstrukcí se musí sádrovláknité desky FERMACELL posunout o jedno pole rastru ( mm) a upevňovat do spodního, horního trámku a do stojek. Další údaje k upevňovacím prostředkům se nachází v prospektu požárních konstrukcí FERMACELL. 5.5 Napojení panelů. Panely musí být zásadně navzájem pevně spojeny tak, aby na opláštění nepůsobily žádné další síly. Spojení pouze přes opláštění FERMACELL nepostačuje. Spára mezi deskami FERMACELL nesmí ležet na spáře mezi panely. Tmelená spára mezi panely se musí armovat sklotextilní páskou FERMACELL. U vícevrstvého opláštění se spáry desek FERMACELL přesazují o 20 cm oproti spárám v panelu. Napojení panelů ve stěnách. Stěnové panely by měly být pokud možno dodávány v jediném kuse. V tom případě nejsou nutné žádné svislé spoje ve stěně. Pokud nemůže být napojení panelů zakryto (například za napojením příčné stěny), je třeba dbát výše uvedených zásad. Napojení panelů na stropech a střechách. Spojení panelů musí zaručit, že na opláštění FERMACELL nebudou působit žádné další síly způsobené pohyby. Doporučujeme opláštění FERMACELL u napojení stropních a střešních panelů přerušit a vytvořit například přiznanou spáru. Jsou-li panely navzájem pevně propojeny, je možno použít jednovrstvé průběžné opláštění FERMACELLem uložené na latích. Vodorovné napojení panelů. Vodorovné napojení panelů je nevyhnutelné u napojení schodiště na patro. Zde je třeba počítat se zvýšeným namá háním vzhledem k vysoké hmotnosti dřevěné konstrukce. Doporučuje se proto, aby tyto spáry byly provedeny jako přiznané spáry nebo spáry vyplněné akrylátovým tmelem. U vodorovného napojení panelů, například ve střešním patře u štítové stěny, je třeba zvláště dodržovat uvedené zásady. U vícevrstvého opláštění musí být spáry mezi deskami FERMACELL přesazeny nejméně o 20 cm proti spárám mezi panely.

17 Upevňovací prostředky u stěn Technika upevňování V následující části budou uvedeny spojovací prvky a jejich rozteče v závislosti na konstrukčních požadavcích platných v současné době. Všechny spojovací prvky musí být dostatečně ochráněny proti korozi. Pokud se budou stavební panely po vyrobení přepravovat na velké vzdálenosti, potom musí být: zvolen spojovací prvek o 10 % delší, u dvou- nebo vícevrstvých opláštění musí druhá a následující vrstvy být upevněny na spodní konstrukci. Pokud se připevňuje druhá vrstva na spodní konstrukci, pak se mohou používat stejné upevňovací prostředky jako u první vrstvy. 6.1 Nenosné stavební díly. Sádrovláknité desky FERMACELL se připevňují na dřevo sponkami, hřebíky nebo speciálními rychlořeznými šrouby FERMACELL (viz Výrobní program). U ocelových profilů do tloušťky plechu 0,7 mm se používají rychlořezné šrouby FERMACELL. Všechny spojovací prvky je třeba zapustit do sádrovlák nitých desek FERMACELL 1 2 mm hluboko a vyspárovat je spárovacím tmelem FERMACELL. Pro upevnění desek FERMACELL na desky FERMACELL mohou být použity šrouby nebo rozpěrné sponky. Délka sponek musí být o 2 3 mm kratší než je součet tloušťek obou desek Nenosné stěny. Tyto stěny neplní žádnou statickou funkci. Slouží pouze jako příčky k rozdělení prostoru, přičemž mohou plnit roli požární ochrany a zvukové izolace. Další informace najdete v Profi-tipu FERMACELL: Sponkování desek FERMACELL šetří čas a peníze". Rozteče a spotřeba spojovacích prvků u nenosných stěnových konstrukcí na m 2 stěny. Tloušťka desky/ Sponky (pozinkované a opatřené Hřebíky podle ČSN Rychlořezné šrouby skladba konstrukce vrstvou tavného lepidla) (tvrzené a pozinkované) FERMACELL d $ 1,5 mm d $ 2,2 mm d = 3,9 mm délka rozteč spotřeba délka rozteč spotřeba délka rozteč spotřeba Dřevěná spodní [mm] [cm] [kus/m2] [mm] [cm] [kus/m2] [mm] [cm] [kus/m2] konstrukce jedna vrstva 10 mm rozteč spodní konstrukce = 500 mm $ $ ,5 mm rozteč spodní konstrukce = 625 mm $ $ mm rozteč spodní konstrukce = 625 mm $ $ mm rozteč spodní konstrukce = 625 mm $ $ Dřevěná spodní konstrukce dvě vrstvy desek druhá vrstva upevněna do spodní konstrukce 1. vrstva: 12,5 mm $ $ vrstva: 10 mm nebo 12,5 mm $ $ vrstva: 15 mm $ $ vrstva: 12,5 mm nebo 15 mm $ $ U desek FERMACELL tloušťky 15 mm a 18 mm vychází díky větším roztečím spodní konstrukce (50 x d) menší spotřeba spojovacích prvků. Přehled sponek s údaji o délkách a popisem vyráběných typů je uveden v Profi-tipu FERMACELL: Sponkování desek šetří čas a peníze".

18 18 Upevňovací prostředky u stěn Stropy a střešní šikminy. Upevnění sádrovláknitých desek FERMACELL musí být provedeno tak, aby v deskách nevznikalo napětí. Při upevňování se postupuje buď od středu desky směrem k okrajům nebo od jednoho konce desky postupně na druhý konec. V žádném případě se nesmí nejdříve upevnit všechny rohy desky a následně střed. Při upevňování se musí dbát na to, aby deska byla pevně přitlačena ke spodní konstrukci. 6.2 Nosné stavební díly. U nosných stavebních dílů nepřebírají spojovací prvky pouze roli upevnění opláštění FERMACELL na spodní konstrukci, ale slouží současně k přenosu zátížení z desky do spodní konstrukce nebo ze spodní konstrukce na desku. Požadavky na tyto spojovací prvky jsou zde proto obzvláště vysoké. Pro nosné spojovací prvky z oceli platí požadavky na protikorozní ochranu podle normy ČSN K použití jsou následující spojovací prvky: Hřebíky: Pozinkované nebo obdobně proti korozi chráněné nebo z nerezové oceli vyrobené hřebíky podle normy ČSN s jmenovitým průměrem d n = 2,0 až 3,0 mm a s minimální hloubkou zapuštění s = 30 mm. Speciální hřebíky: Pozinkované nebo obdobně proti korozi chráněné nebo z nerezové oceli vyrobené speciální hřebíky podle normy ČSN , s jmenovitým průměrem d n = 2,0 až 3,0 mm a s minimální hloubkou zapuštění s = 27 mm. Sponky podle normy ČSN o průměru d n $ 1,5 mm s minimální hloubkou zapuštění s = 32 mm. Typ, rozteče a spotřeba spojovacích prvků u stropních a střešních konstrukcí. Tloušťka desky / Sponky (pozinkované a opatřené Hřebíky podle ČSN Rychlořezné šrouby skladba konstrukce vrstvou tavného lepidla ) (tvrzené a pozinkované) FERMACELL d $ 1,5 mm d $ 2,0 mm d = 3,9 mm délka rozteč spotřeba délka rozteč spotřeba délka rozteč spotřeba Kovová spodní konstrukce [mm] [cm] [kus/m2] [mm] [cm] [kus/m2] [mm] [cm] [kus/m2] jedna vrstva 10 mm ,5 mm mm Kovová spodní konstrukce dvě vrstvy desek druhá vrstva upevněna do spodní konstrukce 1. vrstva: 10 mm vrstva: 10 mm vrstva: 12,5 mm vrstva: 12,5 mm vrstva: 15 mm vrstva: 12,5 mm nebo 15 mm Dřevěná spodní konstrukce jedna vrstva 10 mm $ $ ,5 mm $ $ mm $ $ Dřevěná spodní konstrukce dvě vrstvy desek druhá vrstva upevněna do spodní konstrukce 1. vrstva: 10 mm $ $ vrstva: 10 mm $ $ vrstva: 12,5 mm $ $ vrstva: 12,5 mm $ $ vrstva: 15 mm $ $ vrstva: 15 mm $ $

19 Upevňovací prostředky Stropy z dřevěných trámů, výztužné. Při výpočtu počtu a roztečí spojovacích prvků je třeba postupovat podle ČSN nebo ČSN EN , případně EC 5. Hlavně upozorňujeme na oddíl 3.4. Výpočet je třeba dokladovat Nosné a výztužné stěny. Navrhování výztužných stěn se provádí podle návrhových tabulek FERMACELL: Navrhování výztužných panelů podle ČSN Možnost optimálního využití působení soudržnosti mezi deskou, opláštěním, spojovacími prostředky a spodní konstrukcí vede k hospodárně navržené konstrukci s výrazně zvýšenou únosností. Příslušné výpočty jsou ovšem bez vhodného softwaru velmi náročné. FERMACELL nabízí jednoduché řešení formou návrhových tabulek pro stěnové dílce. Tím usnadňuje práci nejen projektantům a statikům, ale i tesařům a firmám zabývajícím se stavbami na bázi dřeva. Návrhové tabulky byly zpracovány v laboratoři pro techniku dřeva LHT v Hildesheimu. Stěnové panely byly navrhovány při horizontálním smykovém zatížení s ohledem na únosnost spojovacích prostředků a rovněž smykovou pevnost a vyboulení opláštění. v,0,d v N/mm pro vzdálenost spojovacích prostředků Opláštění Spojovací Třída použití Tloušťka f v,0,d v N/mm pro vzdálenost spojovacích prostředků prostředek desky (mm) 50 mm 75 mm 100 mm 150 mm 10 4,21 (7,84) 4,21 (5,23) 3,92 2,61 12,5 6,40 (9,28) 6,19 4,64 3, ,96 (9,50) 6,33 4,75 3,17 Sponky 18 9,70 6,47 4,85 3,23 d = 1,53 mm 10 3,16 (6,74) 3,16 (4,49) 3,16 (3,37) 2,25 12,5 4,80 (7,97) 4,80 (5,31) 3,99 2, ,72 (8,16) 5,44 4,08 2, ,33 5,56 4,17 2,78 Jednostranné 10 4,21 (9,17) 4,21 (6,11) 4,21 (4,58) 3,06 12,5 6,40 (11,90) 6,40 (7,94) 5,95 3, ,96 (12,20) 8,14 6,10 4,07 Sponky 18 12,43 (12,48) 8,32 6,24 4,16 d = 1,8 mm 10 3,16 (7,87) 3,16 (5,25) 3,16 (3,94) 2,62 12,5 4,80 (10,22) 4,80 (6,82) 4,80 (5,11) 3, ,72 (10,48) 6,72 (6,99) 5,24 3, ,32 (10,72) 7,14 5,36 3, ,75 (15,69) 10,46 7,84 5,23 12,5 18,56 12,37 9,28 6, ,00 12,67 9,50 6,33 Sponky 18 19,41 12,94 9,70 6,47 d = 1,53 mm 10 9,56 (13,47) 8,98 6,74 4,49 12,5 14,54 (15,94) 10,63 7,97 5, ,32 10,88 8,16 5, ,67 11,11 8,33 5,56 Oboustranné 10 12,75 (18,34) 12,22 9,17 6,11 12,5 19,38 (23,81) 15,87 11,90 7, ,41 16,27 12,20 8,14 Sponky 18 24,96 16,64 12,48 8,32 d = 1,8 mm 10 9,56 (15,75) 9,56 (10,5) 7,87 5,25 12,5 14,54 (20,45) 13,63 10,22 6, ,35 (20,96) 13,97 10,48 6, ,43 14,29 10,72 7,14 D E U T S C H E S I N S T I T U T F Ü R B A U T E C H N I K Sádrovláknité desky FERMACELL Návrhování stěnových panelů podle ČSN (Německý ústav pro stavební techniku) veřejně-právní ústav Berlín, 28. června 2004 Kolonnenstrasse 30 L Telefon: Telefax: Registrační symbol: II /04 OBECNĚ PLATNÉ POVOLENÍ ORGÁNU STAVEBNÍHO DOZORU Číslo povolení: Z Žadatel o povolení: Xella Trockenbau-Systeme GmbH Dammstraße Duisburg Předmět povolení: stěny z dřevěných panelů opláštěné sádrovláknitými deskami FERMACELL Doba platnosti do: 30. června 2009 Tímto se povoluje používání výše uvedeného předmětu, který vyhovuje požadavkům orgánu stavebního dozoru. * Toto obecně platné povolení orgánu stavebního dozoru má deset stran a devět příloh. * Toto obecně platné povolení nahrazuje obecně platné povolení číslo Z z 31. října Všeobecné používání předmětu bylo poprvé povoleno stavebním dozorem /stavební legislativou dne 29. dubna Tyto návrhové tabulky obsahují hodnoty pro namáhání stěnových panelů se sádrovláknitými deskami FERMACELL podle Z Hodnoty se uvádějí v závislosti na: jedno- nebo oboustranném opláštění třídě použití 1 a 2 tloušťce desek t = 10 / 12,5 / 15 / 18 mm spojovacím materiálu: sponkách o průměru d = 1,53 / 1,8 mm a hloubce zaražení s = t 2 = 32 mm; hřebících o průměru d = 2,2 / 2,5 / 2,8 mm a hloubce zaražení s = t 2 = 32 mm; šroubech FERMACELL o průměru d = 3,9 mm vzdálenosti spojovacích prvků a v = 50 / 75 / 100 / 150 mm Více výhod a možností pro stavby na bázi dřeva díky nové ČSN

20 20 Upevňovací technika Napojení desek u opláštění $ 5 d n $ 7. d n Detail 12: Rozteče u středního žebra Svislý nebo vodorovný okraj panelu $ 7. d n $ 20 $ 20 Detail 13: Rozteče u krajního žebra Typ, rozteče a spotřeba spojovacích prvků u nosných/výztužných stěn na m 2 stěny Tloušťka desky/typ Sponky podle Hřebiky podle Speciální hřebiky ČSN P ENV ČSN podle ČSN délka d spotřeba délka d spotřeba délka d spotřeba [mm] [cm] [kusů/m2] [mm] [cm] [kusů/m2] [mm] [cm] [kusů/m2] 10 mm FERMACELL na dřevo (staticky) $ 42 $ 1, ,0 3, ,0 3, ,5 mm FERMACELL na dřevo (staticky) $ 44,5 $ 1, ,5 2,0 3, ,5 2,0 3, mm FERMACELL na dřevo (staticky) $ 52 $ 1, ,0 3, ,0 3, mm FERMACELL na dřevo (staticky) $ 55 $ 1, ,0 3, ,0 3, x 10 mm FERMACELL na dřevo (staticky) $ 56 $ 1, ,0 3, ,0 3, x 12,5 mm FERMACELL na dřevo (staticky) $ 57 $ 1,5 60 $ 55 2,0 3,0 60 $ 52 2,0 3, x 15 mm FERMACELL na dřevo (staticky) $ 62 $ 1,5 60 $ 60 2,0 3,0 60 $ 57 2,0 3, x 18 mm FERMACELL na dřevo (staticky) $ 68 $ 1,5 60 $ 66 2,0 3,0 60 $ 63 2,0 3,0 60

21 Vrstvení Upevnění desky na desku. U dvou- nebo vícevrstvých konstrukcí stěn nebo stropů je možné přichytit desky vnější vrstvy na spodní desku bez ohledu na spodní konstrukci sponkami nebo šrouby. Jedná se o hospodárný způsob upevnění. Přesazení spár přitom musí být $ 20 cm. Vzdálenost spojovacích prvků v řadě musí být u stěn # 40 cm a u stropů # 30 cm. Volba způsobu upevnění desek vnější vrstvy neovlivňuje požární odolnost a statické vlastnosti konstrukce uvedené v našich zkušebních osvědčeních a posudcích. Pokud se 15 mm desky FERMACELL průmyslově upevňují sponkami dlouhými 25 mm na 15 mm desky FERMACELL, je vhodné zajistit přídavné upevnění mezi deskami (např. proužky lepidla v rozteči 400 mm). K upevnění desek FERMACELL na desky FERMACELL mohu být také použity šrouby nebo k tomu určené rozpěrné sponky. Délka sponek musí být o 2 3 mm kratší než je součet tloušťek obou desek. Opláštění FERMACELL upevnění desky na desku bez ohledu na spodní konstrukci: U třívrstvého opláštění je možno upevnit na spodní desky jen desky vnějšího opláštění FERMACELL. Rozteče a spotřeba spojovacích prvků u upevnění deska do desky" Tloušťka desky/skladba konstrukce Sponky (pozinkované a opatřené Rychlořezné šrouby FERMACELL vrstvou tavného lepidla) d $ 1,5 mm d = 3,9 mm Na m 2 stěny, řadová vzdálenost upevňovacích prostředků # 40 cm délka rozteč spotřeba délka rozteč spotřeba [mm] [cm] [kus/m2] [mm] [cm] [kus/m2] 10 mm FERMACELL na 10 nebo 12,5 mm FERMACELL ,5 mm FERMACELL na 12,5 nebo 15 mm FERMACELL mm FERMACELL na 15 mm FERMACELL mm FERMACELL na 18 mm FERMACELL Na m 2 stropu, řadová vzdálenost upevňovacích prostředků # 30 cm 10 mm FERMACELL na 10 mm FERMACELL ,5 mm FERMACELL na 12,5 mm nebo 15 mm FERMACELL mm FERMACELL na 15 mm FERMACELL
