1 Stand: 02/2013 Technologická špička na vašem stole. EIZO Europe GmbH Germany Helmut-Grashoff-Str Mönchengladbach Phone: EIZO Austria GmbH Austria, Hungary, Romania & Bulgaria Pfarrgasse Wien Phone: EIZO Europe GmbH Belgium & Luxembourg Antwerpsesteenweg Sint-Katelijne-Waver Phone: EIZO Europe GmbH Czech Republic & Slovakia Meteor Centre Office Park "B" Sokolovská 100/ Praha 8 Phone: EIZO Europe GmbH Italy Via A. Manzoni n Cusano Milanino (MI) Phone: EIZO Europe GmbH The Netherlands Dr. Holtroplaan XR Eindhoven Phone:

2 Výjimečná technika s chytrým designem. Pětice monitorů série EIZO EcoView vám přináší inovativní, ergonomické a k životnímu prostředí šetrné vlastnosti, díky nimž budete pracovat ještě efektivněji a navíc přitom ušetříte 27 formát 16:9 EV2736W s panelem IPS rozlišení: x pixelů 24 formát 16:10 EV2436W s panelem IPS EV2416W s panelem TN rozlišení: x pixelů 23 formát 16:9 EV2336W s panelem IPS EV2316W s panelem TN rozlišení: x pixelů energii. Velmi tenký rámeček Moderní design s neobvykle úzkými okraji vám na stole uspoří spoustu místa. Vaše pracoviště bude působit úhlednějším a kompaktnějším dojmem. výšková nastavitelnost 179 mm otočný o 90 14,1 mm sklopný o 30 otočný o 344 Dokonale flexibilní nastavení polohy Díky maximálně ergonomickému stojanu FlexStand je možné obrazovku naklánět, otáčet a přetočit do polohy na výšku. Plynulé nastavení výšky začíná zcela dole na úrovni stolu a má rozsah až 179 mm. Flexibilní nastavení polohy obrazovky 3

3 5 2 1 Ergonomický / Konektory na spodní straně Na spodní straně rámu naleznete rozhraní pro digitální i analogové signály (EV2736W bez DSub) 2/ Postranní konektory Příslušenství USB a sluchátka můžete rychle a pohodlně připojit ke konektorům na boku monitoru. 3/ Reproduktory na zadní straně Zvukový výstup zprostředkují decentní duální 2 x 1W reproduktory zabudované v monitoru. 4/ Kabelový držák Držák vás ochrání před změtí kabelů a postará se tak o lepší pořádek na vašem pracovním stole. 1 2 Display Port zvukový vstup sluchátka DVI-D USB Upstream USB Downstream DSub USB Downstream Z každého úhlu ten nejlepší obraz Modely EV2336W, EV2436W a EV2736W jsou vybaveny vysoce kvalitními panely IPS s podsvícením svítivými diodami. Tyto panely zobrazují barvy naprosto realisticky a jejich barevné podání je mimořádně stabilní i při změně pozorovacího úhlu. Díky tomu se ani při pohledu ze strany nemění kontrast či barevné tóny. Tuto vlastnost ocení každý, kdo rád mění svoji polohu vůči obrazovce nebo pozoruje obraz na samém okraji či v rozích panelu. Z optimálního obrazu se mohou těšit i uživatelé mající před sebou více monitorů: pozorovaný obraz je vždy dokonalý. V modelech EV2316W a EV2416W nalezneme panely TN s LED podsvícením nejnovější generace. Na uživatele, kteří musejí k obrazovkám vzhlížet směrem vzhůru, pamatuje funkce EIZO UpView potlačující blednutí barev. Energeticky úsporné Funkce Auto EcoView průběžně měří změny okolního osvětlení a podle něj samočinně nastavuje ten nejlepší jas obrazovky. Tím se předchází oslňování i nezřetelnému zobrazení a snižuje se únava očí. Navíc se ušetří až 49 % energie oproti monitoru provozovanému s nejvyšším jasem. Model EcoView Vypnutá funkce Auto EcoView (100 % jas) [W] Zapnutá funkce Auto EcoView [W] Úspora energie [%] EV2736W EV2436W EV2416W EV2336W EV2316W 5/ Přepravní madlo Přepravní madlo na zadní stěně monitoru umožňuje snadnou a bezpečnou manipulaci při vybalování, sestavování a přemísťování. 4 den noc Bez funkce UpView S funkcí UpView 5 Funkce Auto EcoView Auto přizpůsobuje EcoView Auto jas EcoView obrazovky Sensor okolnímu Sensor osvětlení 4 5

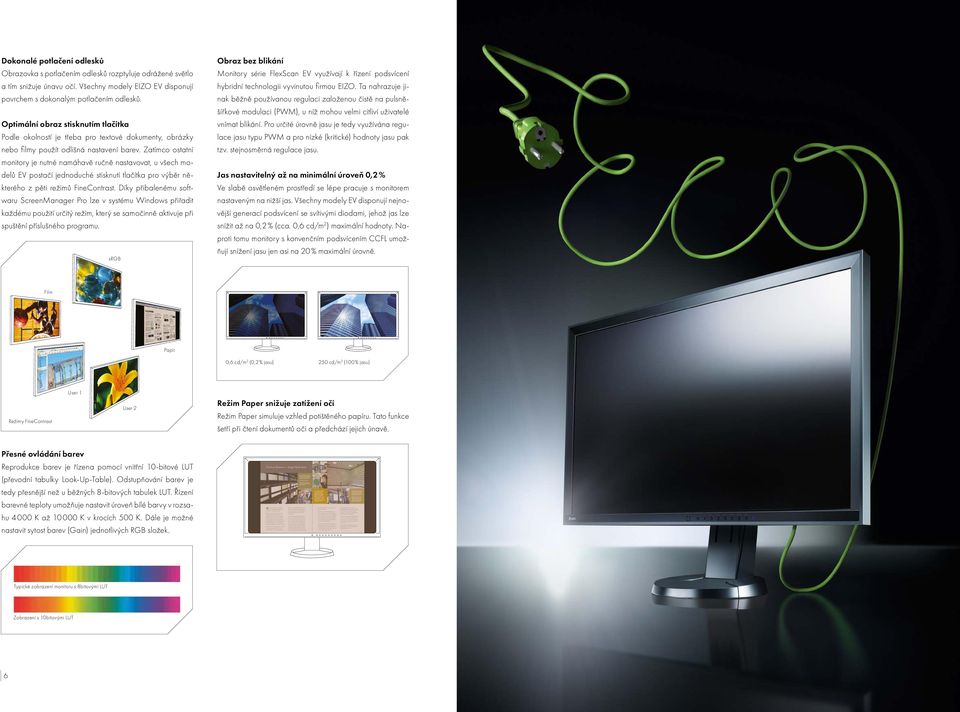

4 Dokonalé potlačení odlesků Obrazovka s potlačením odlesků rozptyluje odrážené světlo a tím snižuje únavu očí. Všechny modely EIZO EV disponují povrchem s dokonalým potlačením odlesků. Optimální obraz stisknutím tlačítka Podle okolností je třeba pro textové dokumenty, obrázky nebo filmy použít odlišná nastavení barev. Zatímco ostatní monitory je nutné namáhavě ručně nastavovat, u všech modelů EV postačí jednoduché stisknutí tlačítka pro výběr některého z pěti režimů FineContrast. Díky přibalenému softwaru ScreenManager Pro lze v systému Windows přiřadit každému použití určitý režim, který se samočinně aktivuje při spuštění příslušného programu. srgb Obraz bez blikání Monitory série FlexScan EV využívají k řízení podsvícení hybridní technologii vyvinutou firmou EIZO. Ta nahrazuje jinak běžně používanou regulaci založenou čistě na pulsněšířkové modulaci (PWM), u níž mohou velmi citliví uživatelé vnímat blikání. Pro určité úrovně jasu je tedy využívána regulace jasu typu PWM a pro nízké (kritické) hodnoty jasu pak tzv. stejnosměrná regulace jasu. Jas nastavitelný až na minimální úroveň 0,2 % Ve slabě osvětleném prostředí se lépe pracuje s monitorem nastaveným na nižší jas. Všechny modely EV disponují nejnovější generací podsvícení se svítivými diodami, jehož jas lze snížit až na 0,2 % (cca. 0,6 cd/m 2 ) maximální hodnoty. Naproti tomu monitory s konvenčním podsvícením CCFL umožňují snížení jasu jen asi na 20 % maximá lní úrovně. Film Papír 0,6 cd/m 2 (0,2 % jasu) 250 cd/m 2 (100 % jasu) Režimy FineContrast User 1 User 2 Režim Paper snižuje zatížení očí Režim Paper simuluje vzhled potištěného papíru. Tato funkce šetří při čtení dokumentů oči a předchází jejich únavě. Přesné ovládání barev Reprodukce barev je řízena pomocí vnitřní 10-bitové LUT (převodní tabulky Look-Up-Table). Odstupňování barev je tedy přesnější než u běžných 8-bitových tabulek LUT. Řízení barevné teploty umožňuje nastavit úroveň bílé barvy v rozsahu K až K v krocích 500 K. Dále je možné nastavit sytost barev (Gain) jednotlivých RGB složek. Typické zobrazení monitoru s 8bitovými LUT Zobrazení s 10bitovými LUT 6

5 Šetrný k životnímu prostředí a energeticky sporný. Hospodárný. Podsvícení s LED pro nižší spotřebu a delší životnost V porovnání s běžným podsvícením CCFL vykazují svítivé Senzor zjišťující přítomnost uživatele přináší snížení spotřeby, Nízké náklady na elektřinu Díky funkcím Auto EcoView (řízení jasu) a EcoView-Sense Automatické snížení nákladů na elektřinu až o 63 % (příklad EV2436W) diody (LED) výrazně menší energetickou spotřebu, produkují (pohotovostní režim při nepřítomnosti uživatele) spotřebují Úspora elektřiny na monitor [kwh] 187,40 méně tepla a mají delší životnost. Monitor EV2736W má při monitory série EV v závislosti na modelu až o 63 % méně Úspora nákladů na monitor * [ ] 37,48 typickém využití spotřebu jen 24 W, což je poměrně velmi málo. Svítivé diody samozřejmě neobsahují žádnou rtuť energie. Obě funkce pracují samočinně, takže se o úsporu elektřiny nemusíte starat sami. * Úspora nákladů je vypočtena na základě sazby 0,2 /kwh při provozní době 8 hodin denně a 200 pracovních dnech ročně po dobu 5 let (záruční lhůta). a snižují tak zatížení životního prostředí. Úspora až 30 % energie díky funkci EcoView- Optimizer Funkce EcoView-Optimizer rozpoznává charakter obrazu a při převážně tmavém obsahu zcela samočinně snižuje jas obrazovky. Tímto způsobem klesá spotřeba elektřiny až neboť přepne monitor do úsporného režimu, když pracoviště opustíte Spotřeba elektřiny při 100 % jasu o 30 %. Aby byl zaručen kvalitní obraz, zvýší se současně zesílení signálu (neplatí pro EV2736W). Nulová spotřeba ve vypnutém stavu Všechny modely EV jsou vybaveny mechanickým síťovým vypínačem, který vypnutému monitoru zajišťuje nulovou spotřebu. V pohotovostním režimu Stand-by leží spotřeba v závislosti na modelu pod úrovní 0,3 W. a aktivuje jej ihned, jakmile se vrátíte zpět. Bezpečný a šetrný k životnímu prostředí 296 kwh 152 kwh úspora 49 % s funkcí Auto EcoView 108,6 kwh úspora 63 % s funkcí EcoView-Sense** další energetické úspory s funkcí EcoView-Optimizer (až o 30 %) Senzor zjišťující přítomnost uživatele přináší snížení Všechny modely EV splňují požadavky normy TCO Displays spotřeby. 6.0 a odpovídají přísným mezinárodním směrnicím pro Senzor EcoView-Sense zjišťuje přítomnost uživatele. Když ergonomii a energetickou úspornost EPA Energy Star a TÜV- odejdete, monitor se přepne do úsporného režimu a po va- Ergonomie. šem návratu se zase ihned aktivuje. Spotřeba elektřiny a úspory během pětileté záruční doby ** Úspory s funkcí EcoView-Sense vycházejí z vnitřní studie provedené společností EIZO. Ta ukazuje, že uživatel tráví přibližně 29 % své denní pracovní doby mimo stanoviště. Pro tuto dobu se počítá s energeticky úsporným režimem se spotřebou 0,3 W. 8 9

6 Pětiletá záruka EIZO věnuje vývoji, výrobě a kontrole kvality maximální úsilí a díky tomu může na své výrobky poskytovat pětiletou záruční lhůtu oproti běžně nabízeným dvěma rokům. Koupě monitoru EIZO tak představuje jistou investici s nízkými celkovými náklady (TCO, Total Cost of Ownership). I přes vyšší pořizovací cenu monitoru EV jsou investiční a provozní náklady nižší, neboť intervaly výměn jsou podstatně delší a je třeba méně servisních zásahů. Proč 5 let? Výzkum, vývoj, výroba a kontrola kvality ve vlastním závodě a vysoce kvalitní součásti zaručují kvalitu a spolehlivost. Co to znamená pro každodenní použití? Ostatní výrobci: Záruka 1 až 3 roky Proč 1 až 3 roky? Výzkum, vývoj, výroba a kontrola kvality se částečně nebo zcela odehrávají mimo. Co to znamená pro každodenní použití? Výroba: Monitory nesoucí značku EIZO vyrábíme ve vlastních závodech. Kombinace ručních a automatizovaných procesů zajišťuje efektivní výrobu a vysokou kvalitu produktů. Monitory EIZO ECOVIEW EV2736W EV2436W EV2416W EV2336W EV2316W Technická charakteristika Úhlopříčka [cm/palce/formát] 68/27/16:9 61/24.1/16:10 61/24.1/16:10 58/23/16:9 58/23/16:9 Barva přístroje černá/světle šedá černá/světle šedá černá/světle šedá černá/světle šedá černá/světle šedá Viditelný obraz, š x v [mm] 597x x x x x287 Technologie panelu IPS s podsvícením LED IPS s podsvícením LED TN s podsvícením LED IPS s podsvícením LED TN s podsvícením LED Pozorovací úhel, vodorovně/svisle [ ] 178/ / / / /160 Max. jas, typicky [cd/m 2 ] Kontrast, typicky 1000 : : : : :1 Reakční doba, typicky [ms] 6 (šedá-šedá) 14 (černá-bílá) 5 (černá-bílá) 16 (černá-bílá) 5 (černá-bílá) 6 (gšedá-šedá) 6 (šedá-šedá) Ideální a doporučené rozlišení x x x x x1 080 Další rozlišení 1920x1 200, 1600x1 200, 1680x1 050, 1280x1 024, 1024x768, 800x600, 720x400, 640x480, zvětšené na celou obrazovku nebo 1: x1 200, 1680 x1 050, 1280 x1 024, 1024 x768, 800 x600, 720 x400, 640 x480, zvětšené na celou obrazovku nebo 1: x1 200, 1680 x1 050, 1280 x1 024, 1024 x768, 800 x600, 720 x400, 640 x480, zvětšené na celou obrazovku nebo 1: x1 050, 1280 x1 024, 1024 x768, 800 x600, 720 x 4 00, 640 x480, zvětšené na celou obrazovku nebo 1:1 Vzdálenost bodů [mm] 0,23x ,27x0,27 0,27x 0,27 0,266 x0,266 0,266 x0,266 Zobrazitelné barvy [mil.] 16,77 16,77 16,77 16,77 16, x1 050, x1 024, x768, 800 x600, 720 x 400, 640 x 480, zvětšené na celou obrazovku nebo 1:1 Rozhraní/kmitočty/spotřeba DSub/DVI-D + HDCP/Display Port + HDCP / / / / / / / / / / USB rozhraní (upstream/downstream) 1/2 1/2 1/2 1/2 1/2 Horizontální frekvence analog/digitál [khz] / / / / /31 68 Vertikální frekvence analog/digitál [Hz] / / / / /59 61 Šířka videopásma analog/digitál [MHz] / ,25/ ,5/ ,5/148,5 148,5/148,5 Reproduktory [W] Vstup audio (3,5 mm stereo, Výstup audio (sluchátka) Spotřeba energie [W] typická/max. 24/67 19/60 15/45 16/47 14/43 Energeticky úsporný režim (vypnutý síťový vypínač) [W] < 0,5 (0) < 0,3 (0) < 0,3 (0) < 0,3 (0) < 0,3 (0) Rozměry a pohyblivost Výšková stavitelnost [mm] Natáčení, naklánění a otáčení obrazovky: 30 dozadu, 0 dopředu,172 vlevo a vpravo, 90 svisle Rozměry (Š x V x H) [mm]] 640 x (399,5 544,5) x 245,5 552,5 x ( ) x 245,5 552,5 x ( ) x 245,5 540 x ( ,5) x 245,5 540 x ( ,5) x 245,5 Hmotnost s/bez stojanu [kg] 10/7,3 6,7/4,1 6,3/3,7 6,3/3,7 5,7/3,1 Vysoká kvalita zajišťuje nejnižší chybovost a tudíž vysokou produktivitu. Nižší produktivitu v důsledku výměn a oprav. Funkce EcoView Auto EcoView/EcoView-Sense/EcoView-Optimizer / / / / / / / / / / EcoView-Index/Eco Timer / / / / / Výsledek Delší životní cyklus a nižší TCO (Total Cost Of Ownership) Výsledek Kratší životní cyklus a vysoké TCO (Total Cost Of Ownership) Plné nasazení U firmy EIZO probíhá výzkum, vývoj, výroba a kontrola kvality pod jednou střechou. U monitorů EIZO se očekává přinejmenším pětiletý provoz bez nutnosti oprav. Výzkum a vývoj: Všichni vývojáři monitorů EV pracují ve výzkumném a vývojovém centru EIZO v Japonsku. To přináší efektivní komunikaci a dokonalý vývoj. Kontrola kvality: EIZO klade kromě vysokých nároků na materiály a výrobu také velký důraz na zajištění kvality. Už během výroby LCD monitoru EIZO se provádí opakovaná přezkoušení po jednotlivých montážních krocích a případné nedostatky se ihned odstraňují. Místo namátkového testování je u společnosti EIZO uveden do provozu, automaticky nastaven a přezkoušen každý jednotlivý přístroj a teprve pak následuje jeho zabalení a odeslání k zákazníkovi. Vlastnosti Režimy FineContrast: Papír, Film, srgb, Uživatelský 1, Uživatelský 2 Look-Up-Table [bitů] 3x10 3x10 3x10 3x10 3x10 Podsvícení s LED Urychlení obrazu funkcí Overdrive Podpora formátu na výšku a na šířku UpView Vestavěné reproduktory Vestavěný napájecí zdroj Odnímatelný stojan Ovládání přes OSD nebo přes ScreenManager Pro (Windows) Plug & Play VESA DDC CI VESA DDC CI VESA DDC CI VESA DDC CI VESA DDC CI PowerManagement VESA DPM, DVI-DMPM VESA DPM, DVI-DMPM VESA DPM, DVI-DMPM VESA DPM, DVI-DMPM VESA DPM, DVI-DMPM Možnosti nastavení přes On-Screen-Display nebo ScreenManager Pro Normy Normy Přibalené příslušenství Příslušenství barevný odstín, Overdrive, velikost obrazu, zdroj zvuku, funkce vyhlazování, jazyk OSD (de, en, fr, se, es, it) barevný odstín, Overdrive, velikost obrazu, zdroj zvuku, funkce vyhlazování, jazyk OSD (de, en, fr, se, es, it) barevná teplota, sytost barev, barevný odstín, velikost obrazu, zdroj zvuku, funkce vyhlazování, jazyk OSD (de, en, fr, se, es, it) barevný odstín, Overdrive, velikost obrazu, zdroj zvuku, funkce vyhlazování, jazyk OSD (de, en, fr, se, es, it) barevný odstín, velikost obrazu, zdroj zvuku, funkce vyhlazování, jazyk OSD (de, en, fr, se, es, it) TCO 6.0, TÜV-Ergonomie, ISO , Energy Star, TÜV-GS, c-trick, CE, CB, FCC-B, Manager Pro, napájecí a signálový Záruka Při standardním kancelářském provozu [roků]
