Modernizace veřejného osvětlení Rychnov u Jablonce

Transkript

1 Modernizace veřejného osvětlení Rychnov u Jablonce Jiří Tesař Česká společnost pro osvětlování Současný stávající stav VO města doporučení obnovy soustavy VO

2 Přednáška je rozdělena do sedmi částí a to : 1. Systémový přístup k problematice VO obce 2. Proč se pasport VO v Rychnově zadával, zjištěná data, výstupy,k čemu má pasport VO slouţit 3. Ekonomika provozu roční platby za el.energii na jednotlivých RVO sloučená platba za jistič a spotřebovanou el.energii, včetně nákladů na údrţbu. 4. Základní desatero o veřejném osvětlení. 5. Základní doporučení zastupitelstvu města Rychnova u Jablonce 6. Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce. 7. Závěr

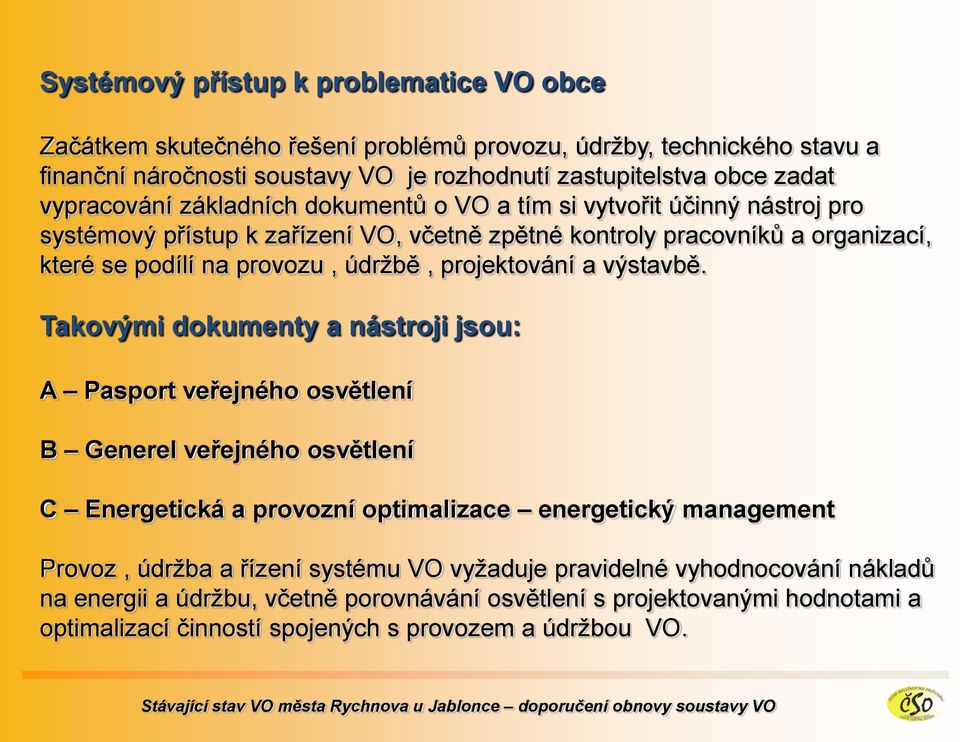

3 Systémový přístup k problematice VO obce Začátkem skutečného řešení problémů provozu, údržby, technického stavu a finanční náročnosti soustavy VO je rozhodnutí zastupitelstva obce zadat vypracování základních dokumentů o VO a tím si vytvořit účinný nástroj pro systémový přístup k zařízení VO, včetně zpětné kontroly pracovníků a organizací, které se podílí na provozu, údržbě, projektování a výstavbě. Takovými dokumenty a nástroji jsou: A Pasport veřejného osvětlení B Generel veřejného osvětlení C Energetická a provozní optimalizace energetický management Provoz, údržba a řízení systému VO vyžaduje pravidelné vyhodnocování nákladů na energii a údržbu, včetně porovnávání osvětlení s projektovanými hodnotami a optimalizací činností spojených s provozem a údržbou VO.

4 Proč se pasport VO v Rychnově zadával a k čemu slouţí 1. Pasport VO je nezbytným technickým podkladem pro údržbu tohoto zařízení. 2. Jeho zpracování a vedení má oporu v předpisech, jednak v zákoně tak i v normách. 3. Jedná se především o provozování a kontrolu vyhrazeného elektrického zařízení, které podléhá z hlediska bezpečnosti pravidelným revizím. Jedná se především o tyto normy, zákony a vyhlášky: Norma ČSN EN , článek 13N7.2 (dokumentace el.zařízení) Stavební zákon ustanovení 103 odstavce 2 (liniové stavby) Zákon č. 172/91 Sb. České národní rady ze dne 24.dubna l991 (převod majetku na obce) Opatření zákona č. 128/2000 Sb. o obcích (obecní zřízení) Těmito pravidly je dána zákonná povinnost každého správce sítě veřejného osvětlení vytvořit a udržovat takový pasport, který ve své datové a mapové části vyjadřuje komplexní informaci o tomto zařízení.

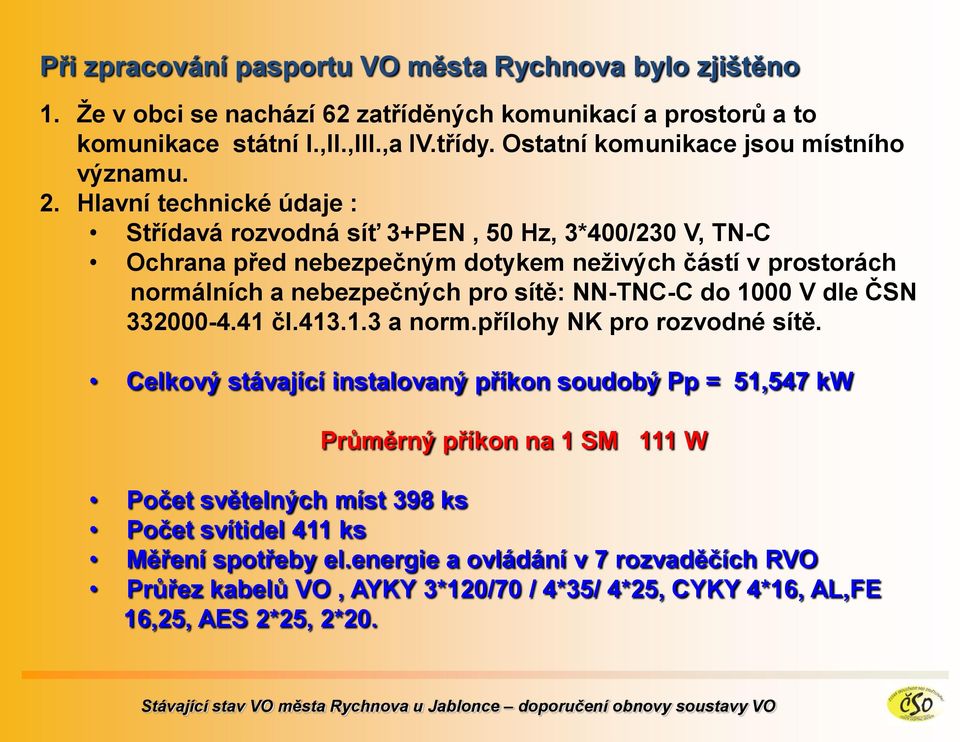

5 Při zpracování pasportu VO města Rychnova bylo zjištěno 1. Ţe v obci se nachází 62 zatříděných komunikací a prostorů a to komunikace státní I.,II.,III.,a IV.třídy. Ostatní komunikace jsou místního významu. 2. Hlavní technické údaje : Střídavá rozvodná síť 3+PEN, 50 Hz, 3*400/230 V, TN-C Ochrana před nebezpečným dotykem neţivých částí v prostorách normálních a nebezpečných pro sítě: NN-TNC-C do 1000 V dle ČSN čl a norm.přílohy NK pro rozvodné sítě. Celkový stávající instalovaný příkon soudobý Pp = 51,547 kw Průměrný příkon na 1 SM 111 W Počet světelných míst 398 ks Počet svítidel 411 ks Měření spotřeby el.energie a ovládání v 7 rozvaděčích RVO Průřez kabelů VO, AYKY 3*120/70 / 4*35/ 4*25, CYKY 4*16, AL,FE 16,25, AES 2*25, 2*20.

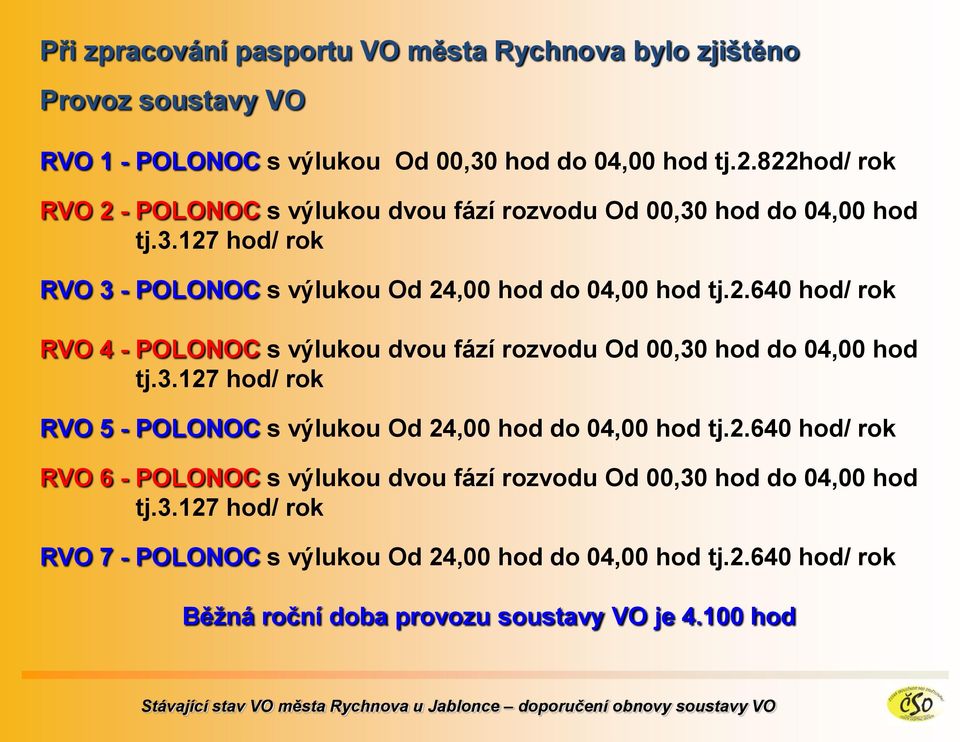

6 Při zpracování pasportu VO města Rychnova bylo zjištěno Provoz soustavy VO RVO 1 - POLONOC s výlukou Od 00,30 hod do 04,00 hod tj.2.822hod/ rok RVO 2 - POLONOC s výlukou dvou fází rozvodu Od 00,30 hod do 04,00 hod tj hod/ rok RVO 3 - POLONOC s výlukou Od 24,00 hod do 04,00 hod tj hod/ rok RVO 4 - POLONOC s výlukou dvou fází rozvodu Od 00,30 hod do 04,00 hod tj hod/ rok RVO 5 - POLONOC s výlukou Od 24,00 hod do 04,00 hod tj hod/ rok RVO 6 - POLONOC s výlukou dvou fází rozvodu Od 00,30 hod do 04,00 hod tj hod/ rok RVO 7 - POLONOC s výlukou Od 24,00 hod do 04,00 hod tj hod/ rok Běţná roční doba provozu soustavy VO je hod

7 Při zpracování pasportu VO města Rychnova bylo zjištěno Silové rozvody soustavy VO Celková délka kabelového vedení je cca 23,58 km, na kabelovém vedení je připojeno 398 SM s celkovým počtem 411 svítidel. Rozvod napájení SM je proveden ve 3 variantách a to vrchní neizolované vedení (VNV), vrchní kabelové izolované vedení (AES) zemní kabelové vedení (ZM) z toho: 4,34 km vrchního neizolovaného vedení značeno VNV 13,78 km zemní kabelové vedení značeno ZV 5,58 km vrchního vedení AES značeno AES Stav kabelových vodičů, včetně uloţení nebyl zjišťován ani zaměřován.

8 Zjištěné nedostatky při zpracování pasportu VO města Rychnova Technický stav soustavy VO a RVO města Rychnova je morálně,technicky zastaralý a je na konci své ţivotnosti. Přípojná místa RVO popis. Ze zjištěného stavu je známé, že stáří a uvedení do provozu je v různých letech a datují se o od roku 1980 až do roku RVO včetně rozvodů neměly k datu pořízení pasportu platnou pravidelnou revizní zprávu ve stanovených lhůtách dle ČSN (4 roky). Na základě tohoto zjištění nelze provozovat bezpečně jakékoliv elektrické zařízení. Stávající systém měření spotřeby el.energie VO: Spínání, odpínání a kontroly provozního stavu el.rozvodů a rozvodnic RVO je provozováno systémem přímé účasti obsluhy zařízení v terénu s nutností přímého vstupu osoby s elektrotechnickou kvalifikací do el.zařízení např. nastavení spínání a odpínání pomocí časových hodin, odečtu el. energie, zapnutí sítě a zjištění poruchy, atd. Některé RVO mají typové funkční zámky pro uzavření skříně RVO jedná se o RVO 1,5,6, tímto není umožněn vstup třetím nepovolaným osobám. U RVO 2,3,4,7 není zabezpečeno uzamknutí těchto přípojných míst a tím je umoţněn vstup třetím nepovolaným osobám do vyhrazeného el.zařízení včetně ovládání.

9 Zjištěné nedostatky při zpracování pasportu VO města Rychnova Stávající elektroměrové rozvodnice RVO: Nadhodnocené hodnoty hlavních jističů RVO 1,RVO 2, RVO 3, RVO 4,RVO 5, RVO 7 důsledkem je vysoká paušální platba za měřící bod. Podhodnocené hodnoty hlavního jističe RVO 6, důsledkem je vysoké zatížení RVO s možností častých výpadků jednotlivých větví rozvodu, nebo vyhoření jističů. Pravidelné měsíční odečty spotřeby el.energie nejsou prováděny. Obec nemá možnost reagovat na změny ve zvýšené spotřebě el.energie a možné vysoké provozní náklady. V současné době není možné bez přímé účasti obsluhy zjistit poruchu provozního stavu a zajistit okamžitě a efektivně provedení odstranění nežádoucího provozního stavu. Rozvodnice - RVO jsou spínány a vypínány pomocí zařízení astronomických hodin nebo fotočidlového impulsu. Impuls je postupně nastavován s rozšiřujícími se okruhy VO.Koncepce spínání a jištění stávajícího stavu je částečně technicky překonána.technický stav zařízení RVO je vlivem stáří vybavení el.zařízení na konci své ţivotnosti. Především u RVO 2 Ještědská, RVO 3 Hranice, RVO 4 Svahová, a RVO 7.

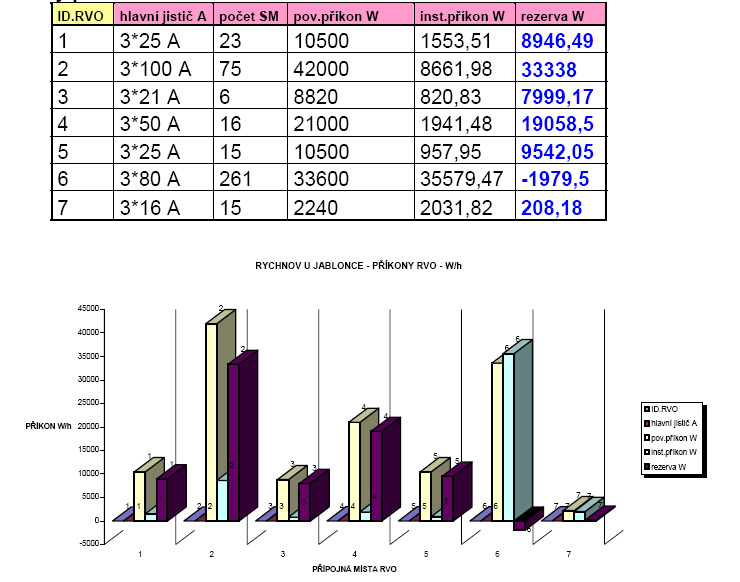

10 Zjištěné nedostatky při zpracování pasportu VO města Rychnova Celkový přehled RVO 1 aţ 7 Z uvedené tabulky a grafu povoleného a instalovaného příkonu v W/h na jednotlivých RVO je vidět rezervy. Po dohodě s projektantem je moţné provézt nápravu ke sníţení hlavních jističů na jednotlivých přípojných, odběrných místech (RVO 1 aţ 5). Velice nutné je sníţení hodnot hlavních jističů na RVO 1,2,3,4,5,a posílení RVO 6 sníţením počtu SM cca o 70 ks.

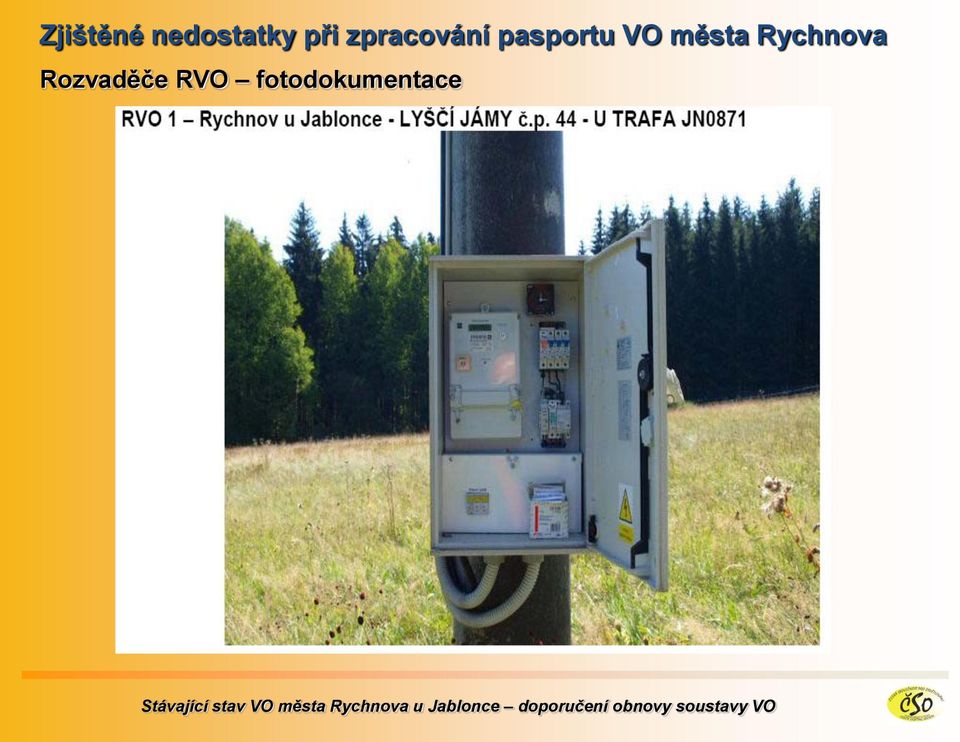

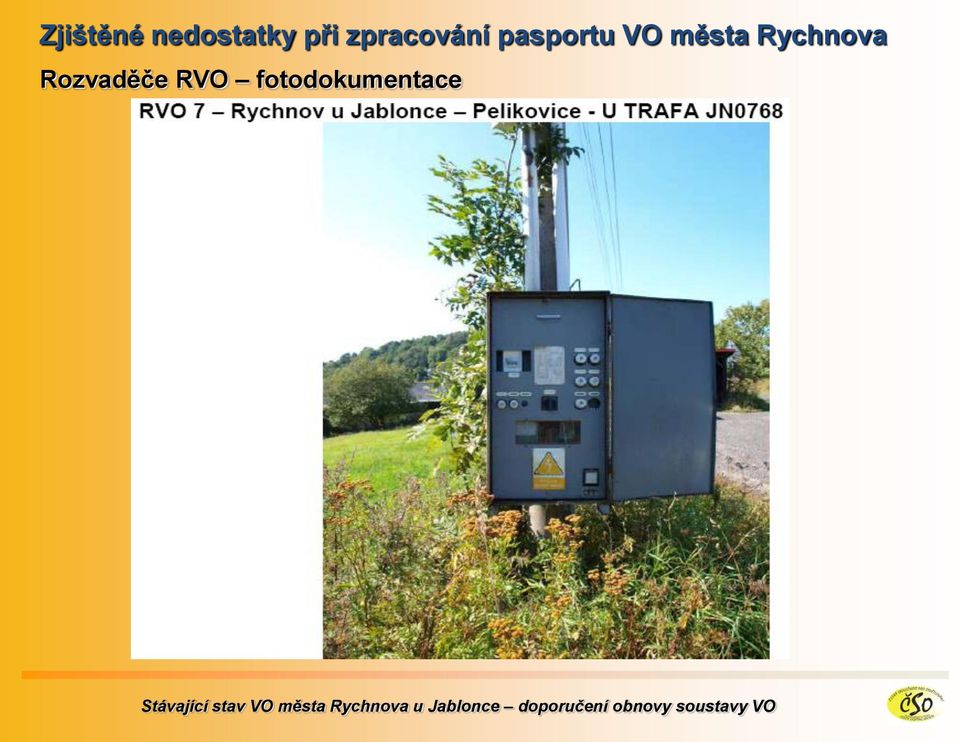

11 Zjištěné nedostatky při zpracování pasportu VO města Rychnova Rozvaděče RVO fotodokumentace

18 Zjištěné nedostatky při zpracování pasportu VO města Rychnova Stávající osvětlovací tělesa se vyznačují základními nedostatky Zastaralá konstrukce optické části svítidla refraktor. Převážně ve všech užitých typech není žádné odrazové zrcadlo reflektoru, prakticky není a je nahrazeno max.leštěným Al. plechem natvarovaným do tvaru U, který je ve většině případech zkorodován bez možnosti odrazu světelného toku použitého zdroje. U svítidel typu Vlaštovka a Talíř je tato možnost vyloučena konstrukcí svítidla.to má za následek nedostatečné a nerovnoměrné směrování světelného toku osvětlenosti komunikace - prostoru. Špatný, nízký stupeň krytí svítidla (značeno IP) proti vnikání cizorodých částic do optické části svítidla. Důsledkem je trvale a periodicky se opakující zašpinění průhledného krytu svítidla (difusoru) a vnikání kondenzátu vody z ovzduší. To má za následek sníţení účinnosti svítidla, včetně koroze el.příslušenství, v některých případech zamrznutí kondenzátu a tím poškození svítidla. Zastaralý a vypálený kryt optické části svítidla z PVC. Důsledkem je drastické snížení světelné účinnosti svítidla až na 20% světelného toku použitého zdroje. Konstrukce použitých svítidel a jejich polární grafy světelného toku jsou na úrovni účinnosti nového svítidla 70 až 80 % použitého světelného zdroje. Stávající stav je na průměrné odhadované úrovni cca 30 až 40 % použitého světelného zdroje.

19 Zjištěné nedostatky při zpracování pasportu VO města Rychnova Svítidla fotodokumentace

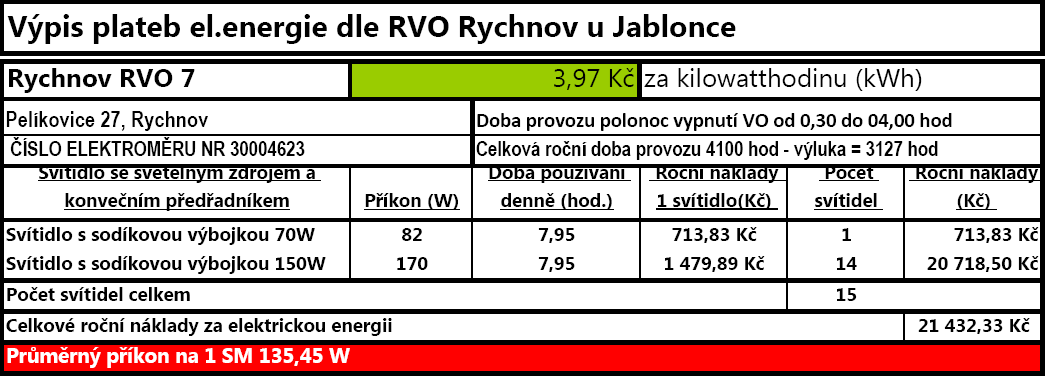

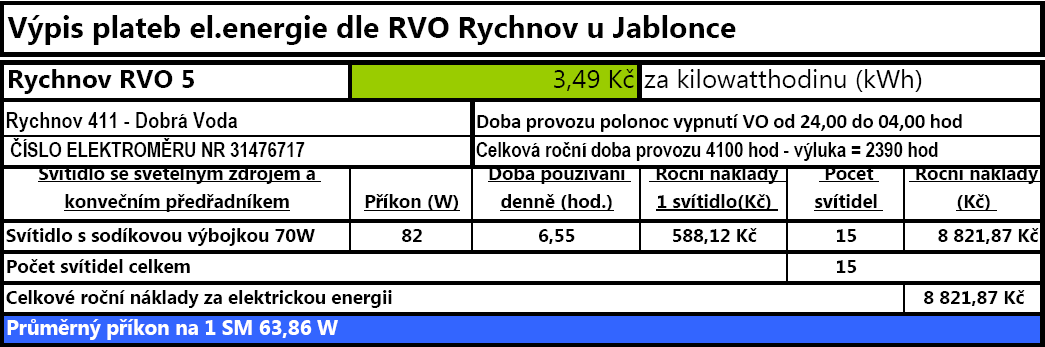

26 Zjištěné údaje při zpracování pasportu VO města Rychnova Roční platby za el.energii na jednotlivých RVO sloučená platba za jistič a spotřebovanou el.energii. RVO 1 - Sazba C62d vč. DPH průměr 3,00 Kč/kW 23 ks SM

33 Zjištěné údaje při zpracování pasportu VO města Rychnova Roční platby za el.energii na jednotlivých RVO sloučená platba za jistič a spotřebovanou el.energii.

34 Zjištěné údaje při zpracování pasportu VO města Rychnova Roční platby za údrţbu zařízení a pouţitý materiál 1. Úhrada pracovních výkonů správce ,-Kč 2. Nákup materiálu potřebného k údrţbě VO ,-Kč Celkové roční náklady správce materiál ,-Kč Roční platby za spotřebovanou el.energii RVO 1 aţ RVO Platby za spotřebovanou el.energii RVO 1 aţ RVO ,-Kč Celkové známé roční náklady na provoz a údrţbu k datu Platby za spotřebovanou el.energii RVO 1 aţ RVO ,-Kč 2. Náklady na správce VO, včetně materiálu ,-Kč Součet všech nákladů na provoz a údrţbu VO ,-Kč Shrnutí Průměrné roční náklady na údrţbu 1 SM jsou cca 726,-Kč Průměrné roční náklady na el.energii 1 SM jsou cca 942,-Kč U rozumně rekonstruovaných soustav VO měst a obcí podobného typu se náklady provozu a údrţby v současné době pohybují : Roční náklady na údrţbu 1 SM jsou cca Roční náklady na el.energii 1 SM jsou cca 250,-Kč 500,-Kč

35 Základní desatero o veřejném osvětlení. Veřejné osvětlení je vizitkou každého města. Správně navržené a fungující veřejné osvětlení má kladný vliv na bezpečnost a zdraví občanů, obecní pokladnu a v neposlední řadě i na popularitu zastupitelů na radnici. Soustava veřejného osvětlení v obci vyžaduje nejen dobrý návrh, ale rovněž správnou realizaci a následnou kvalitní údržbu. Koordinací činností provádějí odpovědní pracovníci úřadů, kteří předkládají návrhy zastupitelům ke schválení. Problematika veřejného osvětlení je shrnuta do následujících bodů tzv.desatera veřejného osvětlení, jehož jednotlivé body Vám předkládám a doporučuji. 1.Inventura VO (tj.pasport), zachycující aktuální technický stav a rozmístění jednotlivých prvků VO, byl proveden k datu Bohužel tento dokument není aktualizován tak, že ztratil svojí vypovídající hodnotu. 2.Zpracujte koncepci budoucího rozvoje VO (plán osvětlení s výhledovým rozvojem obce) to musí předcházet všem úvahám o provozu a rekonstrukci soustav VO, tyto činnosti provádějte s odbornými firmami. 3.Při hledání způsobu správy, údrţby a rekonstrukce sledujte základní tři směry a) údržbu a opravy vlastními silami ( technické služby města atd.) b) servisní smlouva s externí společností. c) dlouhodobý pronájem VO přenesená správa.

36 Základní desatero o veřejném osvětlení. 4.Při zadávání projektových prací dbejte na soulad požadavků norem, plánu osvětlení obce a návrhu osvětlení,ponechejte si právo spolurozhodovat o konečném vzhledu. 5.Spolupracujte s projektanty při výběru technologií, žádejte kvalitní svítidla, odpovídající světelné zdroje, možnost regulace výkonu osvětlení, ale zejména energetickou úspornost a omezení světelného znečištění (tzn. Správné množství světla na správné místo. 6.Nejniţší pořizovací cena nemusí být rozhodující, vyšší investiční náklady zpravidla vyváží několikaleté úspory provozních nákladů. 7.Poţadujte variantní řešení technologie i ceny zejména výpočet ekonomické návratnosti vložených prostředků. 8.Spojujte rekonstrukce VO s pracemi ostatních firem ( rekonstrukce rozvodu elektřiny, plynu, vody, kanalizace, rekonstrukce vozovek atd.) 9.Financovat rekonstrukce VO je možné vlastními prostředky, ale i pomocí státních dotací, úvěry, případně jejich kombinacemi. 10.Informace o VO podávají poradenská střediska České energetické agentury EKIS, Česká společnost pro osvětlování, SeVEn, finanční instituce a firmy, které poskytují energetické služby ESCO a nabízejí na klíč komplexní služby s cílem snížit spotřebu energie.

37 Základní doporučení zastupitelstvu města Rychnova u Jablonce Neţ začnete rozhodovat o rekonstrukci veřejného osvětlení Vašeho města snaţte se dodrţet tento doporučený a ověřený postup, který Vám zajistí kvalitní rozhodování včetně minimalizování nákladů v budoucnu. Vaše rozhodnutí o způsobu rekonstrukce je rozhodnutím minimálně na 15 let provozu rekonstruované soustavy VO. 1. Proveďte kontrolu provedených prací na jednotlivých RVO (odběrná místa) soustavy VO Rychnova na základě doporučení a opatření k odstranění nedostatků uvedených v technické zprávě pasportu VO města ze dne a to zejména. Proveďte kontrolu platností pravidelných revizí el.vyhrazeného zařízení pro jednotlivá odběrná místa (RVO). Proveďte kontrolu dat pravidelných měsíčních odečtů el.energie na jednotlivých odběrných místech (RVO) za období IV 2009 až 02 / Proveďte fyzickou kontrolu hodnot hlavních jističů v jednotlivých RVO, včetně evidenčních čísel měřicích odběrných hodin a porovnejte s daty uváděnými na zúčtovacích fakturách dodavatele el.energie. Proveďte fyzickou kontrolu změn zařízení na soustavě VO města (demontáže, nové montáže, rušení a pořizování nových SM, RVO, kabelových tras atd.) v rámci správy dat pasportu města s označením do mapových podkladů jednotlivých okruhů VO za období IV /2011.

38 Základní doporučení zastupitelstvu města Rychnova u Jablonce 2. Nechte si vypracovat a předloţit návrh doporučených svítidel a světelných zdrojů pro obnovu soustavy VO města ke schválení. Vypracování a předložení návrhu výběru typů svítidel, světelných zdrojů, včetně teploty chromatičnosti pro jednotlivé prostory spravovaného území města a to zejména pro jednotlivé komunikační prostory rozdělené na silniční svítidla, parková svítidla, přechodová svítidla atd. Tento dokument by měl být schválený zastupitelstvem města a měl by být závazný pro správce VO, vlastníka zařízení (město ) a projektanty do budoucna. Odůvodnění tohoto postupu : Minimalizace nákladů na údržbu v následných letech, včetně rychlé a operativní údržby při odstraňování poruch na zařízení (minimalizace skladových zásob náhradních dílů). Při výběru svítidel a světelných zdrojů dbejte zejména na tyto technické poţadavky a kvalitu.

39 Hlavní kriteria výběru svítidla Křivka svítivosti udává se v katalogových listech slouží pro výpočet světelných poměrů na komunikaci v tabulkové formě je přímo využita výpočetním programem Účinnost doporučeno minimálně 80% Druh světelného zdroje Příkon světelného zdroje přednostně volit vysokotlaké sodíkové výbojky W Krytí optické části co nejvyšší, vhodné IP 65 Krytí elektrické části co nejvyšší, vhodné IP 65 Optický systém Montáž Životnost Údržba svítidla Možnost regulace vysoce leštěný zrcadlový reflektor kryty v antivandalském provedení možnost osazení přisazeně na stožár nebo výložník minimálně 15 let bez použití nářadí regulace napětí ve svítidle snížením napětí na 190V v tlumivce

40 Základní doporučení zastupitelstvu města Rychnova u Jablonce 3. Nechte si zpracovat další dokumenty, které budete potřebovat pro kvalitní rozhodnutí rekonstrukce a rozvoje VO. Generel a optimalizaci celé soustavy VO spravovaného území.výstupem by měl být návrh postupné rekonstrukce, včetně úspor a celkových nákladů na provoz a údržbu. Na základě výběrového řízení vybrat 1 aţ 3 typy svítidel pro jednotlivá území. Výběr by měl být proveden na základě jednoznačně zadaných parametrů tj. vybraný profil komunikace, maximální výšky stožárů včetně jejich minimálních a maximálních vzdáleností. Vzor takového výběrového řízení je zpracován bývalou ČEA při MPO. Zde je přesně určeno jaká kriteria jsou doporučena při výběru jednotlivých svítidel. Pro provoz a údrţbu zařízení VO. Stanovit samostatně kritéria pro jednotlivé úkony a platby správci zařízení.

41 Základní doporučení zastupitelstvu města Rychnova u Jablonce Zpracování energetické a provozní optimalizace VO města Rychnova u Jablonce, by měla obsahovat popis výchozího stavu, jeho analýzu, návrhy opatření ke sníţení spotřeby elektrické energie a ekonomické vyhodnocení v jednotlivých částech soustavy VO zejména: Popis výchozího stavu: Zdroje energie, statistika nákupu elektrické energie, významné spotřebiče soustavy VO, měření energií na RVO, popis oblasti jednotlivých RVO. Analýza výchozího stavu: Roční energetická bilance, energie elektřina rozbor spotřeby za roky 2009, 2010 a meziroční vývoj, vývoj spotřeby, maxima a tarifní zařazení, platba energií, stupeň automatizace. Návrh opatření ke sníţení spotřeby energie: Měření, nákup energií, návrhy technických řešení, automatizace, upravená energetická bilance. Ekonomické vyhodnocení: Návratnost investic, ekonomická efektivnost investičních opatření. Vyhodnocení z hlediska ochrany životního prostředí. Výstupy energetické a provozní optimalizace VO: Celkové zhodnocení, celková výše dosažitelných úspor, doporučení.

42 Základní doporučení zastupitelstvu města Rychnova u Jablonce 4. Zásady běţné údrţby VO, které by jste měli vyţadovat na správci zařízení Běţná náplň údrţby veřejného osvětlení prováděná správcem VO kontrolní činnost vyplývající z povinné péče o el. zařízení obecně, včetně revizní činnosti podle ČSN a dalších souvisejících ustanovení preventivní údrţba nezbytná k zajištění bezporuchového a bezpečného provozu zařízení VO; je přímo navázána na kontrolní činnost a patří ke stálým činnostem údržby její plánování a periodické provádění zaručuje optimální stav souboru VO běţná údrţba zahrnující odstraňování běžných závad vzniklých za provozu osvětlovacích soustav odstraňování následků poruch havarijní případy způsobené automobilovým provozem, vandalizmem, zásahem jiných subjektů, povětrnostními vlivy; jejich náplň a rozsah je dána specifikací způsobené škody dispečink provozu nepřetržitá služba zahrnuje zapnutí a vypnutí zařízení VO (příp. SO),kontrolní činnost v průběhu provozu, odstraňování havarijních poruch v průběhu nepřetržité služby, příjímání hlášení o stavu zařízení, předávání hlášených poruch a nedostatků údržbě, obsluha zařízení centrálního dispečinku

43 Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce. Město Rychnov u Jablonce nemá zpracovanou celkovou koncepci rozvoje a rekonstrukce VO na celém správním území a provádí jen běţnou základní údrţbu smluvně zajištěným správcem VO. Zhodnocení stávajícího stavu a návrh řešení byl proveden v technické zprávě pasportu města k datu Návrh technického řešení rekonstrukce VO vychází z nejnovějších poznatků a trendů opřeného o ekonomické ukazatele provozu VO. Při současném trendu zvyšování ceny el. energie a při stárnutí technického zařízení VO je nejvýhodnější provést nejen nutnou údržbu stávajících částí VO, ale zároveň také provézt výměnu technicky zastaralých svítidel s velkým el. příkonem a malou účinností za nové, technicky dokonalejší svítidla s menším příkonem el. energie a větším efektem svítivosti. To vše při zachování parametrů kladených ČSN EN Road lighting Part 1: Performance requirements (Požadavky na osvětlení) z hlediska bezpečnosti pohybu osob a vozidel po komunikaci.

44 Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce. Po vypracování všech dokumentů,vybrání, schválení typů svítidel a provedení optimalizace soustavy VO by náklady na provoz a údržbu mohly vypadat následovně. Z celkového počtu 411 ks svítidel je nutné vyměnit cca 254 ks svítidel. Jedná se o svítidla, která jsou starší 5 let. Nová svítidla osadit vysokotlakou sodíkovou výbojkou 70 a 50 W a to na hlavních průjezdných komunikacích výbojkou 70 W a v ostatních částech obce výbojkou s příkonem 50 W. Ekonomika provozu ze zjištěného stavu. Ekonomika provozu - údržby a možné následné finanční úspory v Kč jsou objektivně vypočítány z poskytnutých údajů obce za rok 2008 a roku V tomto případě je možné provézt jen stimulovaný výpočet, který bude vycházet z nám známých zjištěných údajů,ostatní údaje budou doplněny orientačně viz níže.:

45 Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce.

46 Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce.

47 Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce. Na základě uvedeného zjednodušeného příkladu výpočtu nákladů provozu a základní údržby veřejného osvětlení OBCE Rychnova u Jablonce nad Nisou je jasně vidět, že po rekonstrukci a výměně svítidel a snížení příkonů jednotlivých svítidel na možnou minimálně přípustnou hranici z hlediska požadavků osvětlenosti komunikací se sníží celkové roční náklady na PROVOZ A ÚDRŢBU OPROTI ROKU 2008/2009 o ,-Kč ROČNĚ, coţ je téměř sníţení PŘIBLIŢNĚ o 1/2 stávajícího stavu. Další z možností snížení nákladů údržby je provádět platby za vykonanou a předem na smlouvanou částku prováděných prací na základě plánu nutné údržby. Pro navrhovanou investici do výměny svítidel je potřeba vycházet ze současných cen zařízení a prací. Celkové náklady by v tomto případě dosahovaly v úrovni cen roku 2009 za 1 ks svítidla demontáže a montáže nového svítidla cca 6.300,Kč.

48 Příklad moţných úspor na VO ze zjištěných dat pasportu VO obce. Celkové náklady v tomto případě jsou při kompletní výměně navrţených svítidel: 254 ks * 6.300,-Kč = ,-Kč vč.dph Při investici do oprav RVO na nový stav příkonů soustavy VO v celkovém počtu 7 ks by ceny dosahovaly v úrovni roku 2011 cca na jeden RVO ,-Kč (Nové jištění a ovládání včetně montáží).zřízení rekonstrukce odběrných míst RVO 2 a RVO 3 je odhadnuto na ,-Kč á 1 ks Celkové náklady v tomto případě jsou při opravě 7 ks RVO 5 ks * ,-Kč = ,-Kč vč.dph 2 ks * ,-Kč = ,-Kč vč.dph Celkové náklady na opravu soustavy VO výměna svítidel + oprava odběrných a přípojných míst RVO 1 až 7: ,- Kč vč.dph Návratnost investice z úspor el.energie a nákladů na údrţbu jsou v tomto případě včetně oprav RVO 1 aţ 7 / 4,6 let /. Za předpokladu vkládaných nákladů na provoz a údrţbu VO v letech 2008/2009.

49 Závěr Pokud jste se přesvědčili o tom, ţe veřejné osvětlení ve Vaší obci má velké rezervy a náklady na provoz a údrţbu se stále zvyšují,, NECHTE SI UVEDENÉ DOKUMENTY ZPRACOVAT Pak budete mít nástroje, kterými můţete zařízení veřejného osvětlení kontrolovat, sledovat efektivitu provozu, včetně dalších údajů souvisejících s provozem a údrţbou veřejného osvětlení a plánování rozvoje soustavy VO. Literatura: SEVEN, Středisko pro efektivní využívání energie.: Manuál veřejného osvětlení pro města a obce, Červen 2001, Voráček, J., Sokanský, K.: Audit veřejného osvětlení statutárního města Ústí nad Labem, Muchová, A., Voráček, J., Sokanský, K.: Generel veřejného osvětlení statutárního města Ostravy. J.Tesař a kolektiv.: Jak projektovat VO Společnost pro rozvoj veřejného osvětlení. VŠB Ostrava 2008, Prof.Ing.K.Sokanský CSc.:Metodické pokyny pro obnovu, provoz a údrţbu VO. J.Tesař SRVO.:Data z pasportů VO fa ELTODO a stav VO v Libereckém kraji Děkuji za pozornost Jiří Tesař - tel.: , mobil.: , .: jiri.tesar@artmetal-cz.com
