Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR)

Transkript

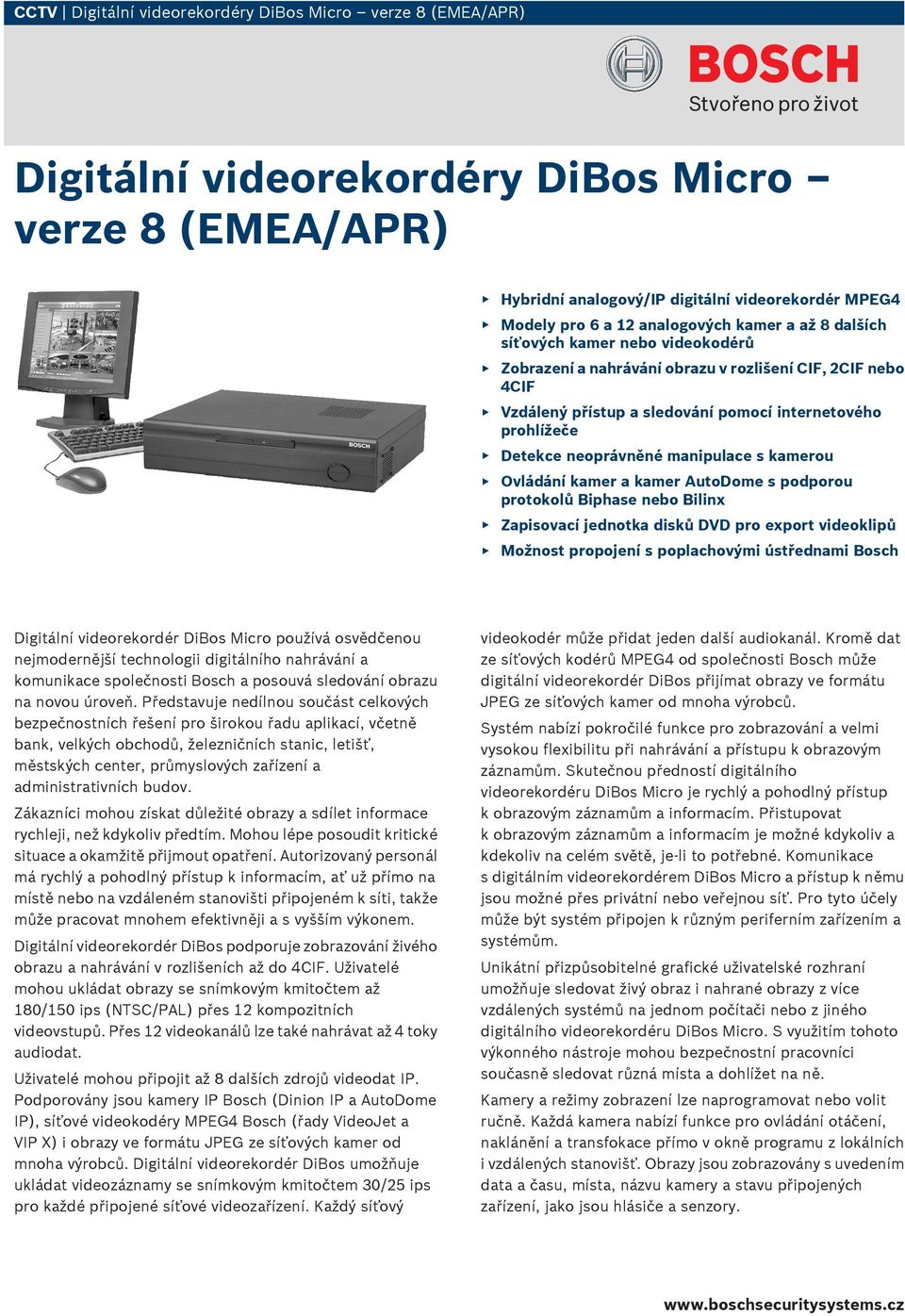

1 CCTV Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) Hybridní analogový/ip digitální videorekordér MPEG4 Modely pro 6 a 12 analogových kamer a až 8 dalších síťových kamer nebo videokodérů Zobrazení a nahrávání obrazu v rozlišení CIF, 2CIF nebo 4CIF Vzdálený přístup a sledování pomocí internetového prohlížeče Detekce neoprávněné manipulace s kamerou Ovládání kamer a kamer AutoDome s podporou protokolů Biphase nebo Bilinx Zapisovací jednotka disků DVD pro export videoklipů Možnost propojení s poplachovými ústřednami Bosch Digitální videorekordér DiBos Micro používá osvědčenou nejmodernější technologii digitálního nahrávání a komunikace společnosti Bosch a posouvá sledování obrazu na novou úroveň. Představuje nedílnou součást celkových bezpečnostních řešení pro širokou řadu aplikací, včetně bank, velkých obchodů, železničních stanic, letišť, městských center, průmyslových zařízení a administrativních budov. Zákazníci mohou získat důležité obrazy a sdílet informace rychleji, než kdykoliv předtím. Mohou lépe posoudit kritické situace a okamžitě přijmout opatření. Autorizovaný personál má rychlý a pohodlný přístup k informacím, ať už přímo na místě nebo na vzdáleném stanovišti připojeném k síti, takže může pracovat mnohem efektivněji a s vyšším výkonem. Digitální videorekordér DiBos podporuje zobrazování živého obrazu a nahrávání v rozlišeních až do 4CIF. Uživatelé mohou ukládat obrazy se snímkovým kmitočtem až 180/150 ips (NTSC/PAL) přes 12 kompozitních videovstupů. Přes 12 videokanálů lze také nahrávat až 4 toky audiodat. Uživatelé mohou připojit až 8 dalších zdrojů videodat IP. Podporovány jsou kamery IP Bosch (Dinion IP a AutoDome IP), síťové videokodéry MPEG4 Bosch (řady VideoJet a VIP X) i obrazy ve formátu JPEG ze síťových kamer od mnoha výrobců. Digitální videorekordér DiBos umožňuje ukládat videozáznamy se snímkovým kmitočtem 30/25 ips pro každé připojené síťové videozařízení. Každý síťový videokodér může přidat jeden další audiokanál. Kromě dat ze síťových kodérů MPEG4 od společnosti Bosch může digitální videorekordér DiBos přijímat obrazy ve formátu JPEG ze síťových kamer od mnoha výrobců. Systém nabízí pokročilé funkce pro zobrazování a velmi vysokou flexibilitu při nahrávání a přístupu k obrazovým záznamům. Skutečnou předností digitálního videorekordéru DiBos Micro je rychlý a pohodlný přístup k obrazovým záznamům a informacím. Přistupovat k obrazovým záznamům a informacím je možné kdykoliv a kdekoliv na celém světě, je-li to potřebné. Komunikace s digitálním videorekordérem DiBos Micro a přístup k němu jsou možné přes privátní nebo veřejnou síť. Pro tyto účely může být systém připojen k různým periferním zařízením a systémům. Unikátní přizpůsobitelné grafické uživatelské rozhraní umožňuje sledovat živý obraz i nahrané obrazy z více vzdálených systémů na jednom počítači nebo z jiného digitálního videorekordéru DiBos Micro. S využitím tohoto výkonného nástroje mohou bezpečnostní pracovníci současně sledovat různá místa a dohlížet na ně. Kamery a režimy zobrazení lze naprogramovat nebo volit ručně. Každá kamera nabízí funkce pro ovládání otáčení, naklánění a transfokace přímo v okně programu z lokálních i vzdálených stanovišť. Obrazy jsou zobrazovány s uvedením data a času, místa, názvu kamery a stavu připojených zařízení, jako jsou hlásiče a senzory.

2 2 Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) Digitální videorekordér DiBos Micro lze naprogramovat tak, aby automaticky reagoval na určité situace a události. Je potřebný pouze minimální zásah obsluhy. Systém může být naprogramován tak, aby v reakci na poplachy odesílal obrazové záznamy nebo zprávy bezpečnostnímu personálu nebo do řídicího centra bezpečnostního systému. Přehrávání je snadné zásluhou důvěrně známých funkcí pro vyhledávání a navigaci ve stromové struktuře. K záznamům lze přistupovat lokálně nebo vzdáleně přes firemní počítačovou síť nebo Internet. Zákazník může zvolit vícenásobné zobrazení různých obrazů až ze 30 kamer. Zásluhou rychlých a výkonných funkcí vyhledávání obrazu odpadá časově náročné manuální vyhledávání. Funkce zahrnují vyhledávání změn v obraze a vyhledávání podle kritérií, jako jsou číslo kamery, datum a čas pořízení nahrávky a volitelná data bankomatových transakcí, např. číslo kreditní karty, kód banky, číslo účtu nebo vyzvedávaná částka. Pro zajištění vysoké úrovně bezpečnosti jsou veškeré přístupy řízeny prostřednictvím ověření uživatele. Profily jsou přiřazovány správcem systému. Události, jako jsou přihlášení, odhlášení, změny stavu, přenos obrazů a vypnutí systému, jsou ukládány do databáze. Zabudované ověření pravosti videa zaručí, že se záznamy z videorekordéru DiBos nebylo žádným způsobem manipulováno. Pro export a zálohování obrazových záznamů mohou být použita různá paměťová zařízení, jako jsou externí disková pole, zařízení RAID a NAS a externí diskové jednotky. Digitální videorekordér DiBos Micro podporuje komunikaci Bilinx pro ovládání otáčení, naklánění a transfokace a pro nastavení konfigurace kamery přes koaxiální videokabel. Instalace je díky průvodci konfigurací snadná a rychlá. Digitální videorekordéry DiBos Micro lze propojit přes sériové porty s poplachovými ústřednami Bosch, bankomaty, maticemi Allegiant a čtecími zařízeními karet ve vstupních halách. Režim živého obrazu Režim přehrávání

3 Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) 3 Poznámky k instalaci/konfiguraci Informace pro objednávání: Pohled zepředu: Zapisovací jednotka disků CD/DVD 2 Přední kryt (otevírá se stlačením) 3 2 rozhraní USB 2.0 Pohled zezadu: 1 4 Kontrolní indikátor: systém zapnut 5 Kontrolní indikátor: přístup na pevný disk 12 1 Typ DiBos Micro 2 Počet vstupů analogových kamer 3 Verze C1 s maximálně 6 kamerovými vstupy a pevným diskem s kapacitou 120, 250 nebo 400 GB Verze C2 s maximálně 12 kamerovými vstupy a pevným diskem s kapacitou 250 nebo 400 GB 4 Velikost disku ( 10 GB) 5 Verze Vypínač 7 Monitor VGA 2 Připojení k elektrické síti 100/240 V AC, 50/60 Hz (automatický přepínač) 3 Myš (zelený konektor) Klávesnice (fialový konektor) 8 Ethernet (konektor RJ45) 2 rozhraní USB Linkový vstup (modrá zdířka) Výstup pro reproduktor (zelená zdířka) Vstup pro mikrofon (červená zdířka), monofonní 4 2 rozhraní USB Grabber 1 (kamera 1 6) 5 Sériový port COM1 11 Grabber 2 (kamera 7 12) 6 Paralelní rozhraní (musí být zasunut hardwarový klíč) 12 Karta vstupů a výstupů s konektorem pro připojení poplachových vstupů, reléových výstupů a zařízení Biphase a konektorem pro připojení monitoru A a monitoru B Např. : DB 12 C2 040 D2 je 12kanálový digitální videorekordér DiBos Micro s pevným diskem s kapacitou 400 GB Technické specifikace Elektrické hodnoty Metoda komprese Kamerové vstupy (analogové) Kamerové vstupy (IP) Kompozitní videosignál MPEG4 1 propojovací kabel s 6 konektory BNC (DB 06) nebo 2 propojovací kabely, každý s 6 konektory BNC (DB 12) 8 toků videodat/audiodat MPEG4 ze sítě Bosch/VCS nebo zařízení podporujících formát JPEG 1 Všš, 75 ohmů

4 4 Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) Rozlišení nahrávek (analogové vstupy) Rozlišení nahrávek (vstupy IP zařízení IP Bosch) Rychlosti nahrávání (analogové vstupy) pro modely Di- CIF Bos Micro (PAL) (4CIF), (2CIF), (CIF) (4CIF), (2CIF), (CIF) (4CIF/D1), (2CIF), (2/3 D1), (1/2 D1), (CIF), (QCIF) (4CIF/D1), (2CIF), (2/3 D1), (1/2 D1), (CIF), (QCIF) CIF (NTSC) 2CIF (PAL) DB 06 C1 xxx D CIF (NTSC) DB 12 C2 xxx D Rychlosti nahrávání (analogové vstupy) pro modely Di- 4CIF Bos Micro (PAL) DB 06 C1 xxx D DB 12 C2 xxx D CIF (NTSC) Rychlosti nahrávání pro jeden kanál (analogové video- 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 ips vstupy) 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 ips Velikost obrazu (analogové videovstupy) Maximální vstupní rychlost přenosu dat (analogové vstupy a vstupy IP) Rychlosti nahrávání pro jeden kanál (videovstupy IP) Velikost obrazu (videovstupy IP) Podporované jednokanálové kodéry řad Bosch Video- Jet a Bosch VIP Podporované vícekanálové kodéry řad Bosch VideoJet a Bosch VIP Podporované kamery IP Bosch Podporované kamery JPEG od jiných výrobců Nastavitelná od přibližně 1,5 kb do 30 kb 50 Mb/s 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 ips 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 ips Konfigurovatelné bitové toky až 3 Mb pro každou kameru VJ10S, VJ 1000 VIP X1, VIP 10 VJ 8004, VJ 8004A VJ 8008, VJ 8008A VIP X2, VIP X2A VIP X1600 Dinion IP a AutoDome IP Chcete-li získat další informace, obraťte se na společnost Bosch Security Systems Audiovstupy Audiovýstupy Poplachové vstupy (NO / NC) 2 (DB 06) nebo 4 (DB 12), konektor Cinch, linkový vstupní signál, vzorkovací kmitočet 16 khz 1, linkový výstupní signál, miniaturní konektor 3,5 mm 12 Spínací napětí (vysoké): > 2 V DC Spínací napětí (nízké): < 0,5 V DC Vstupní napětí: max. 40 V DC Impedance: 22 kiloohmů, připojena ke kladnému napětí (+5 V) Výstup poruchového relé 1 Rozsah napětí: 30 V AC / 40 V DC Spínací proud: max. 500 ma AC nebo DC Spínací výkon: max. 10 VA Reléové výstupy (NO / NC) Výstup pro monitor pro sledování podrobností Ovládání Bilinx Ovládání PTZ Kapacita paměti (interní pevný disk) Videovýstup Ethernet Řídicí jednotka Paměť RAM Rozhraní RS USB Zapisovací jednotka disků CD nebo DVD Napájecí zdroj Typický příkon Odběr proudu Operační systém Internetový prohlížeč 12 Rozsah napětí: 30 V AC / 40 V DC Spínací proud: max. 500 ma AC nebo DC Spínací výkon: max. 10 VA 2 výstupy CVBS pro obraz plné velikosti nebo sekvence obrazů z připojených analogových kamer Pro ovládání AutoDome a konfiguraci kamer Dinion přes koaxiální kabel Bilinx: přes koaxiální kabel, až 12 jednotek AutoDome Biphase: až 12 jednotek AutoDome RS 232: jsou podporovány protokoly od společností Bosch, Panasonic, Pelco (protokol D), JVC a SAE RS 232: přes port Console libovolné matice Allegiant 120 GB, 250 GB, 400 GB (8 GB je vyžadováno pro operační systém a software videosystému) 1 VGA 10/100/1000Base-T, omezená šířka pásma Intel Celeron (minimálně 2,8 GHz) 512 MB Součást zařízení (modely DB 06 C1 012 DL2 a DB 06 C1 012 D2 nepodporují disky DVD- RW) Podporovaná média: DVD-R, DVD+R 100/240 V AC, 50/60 Hz (automatické přepínání) Přibližně 120 W Max. 140 W Microsoft Windows XP Embedded Microsoft Internet Explorer 6 nebo vyšší v operačním systému Windows 2000 nebo Windows XP

5 Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) 5 Export videodat a audiodat Tiskárna obrazů Mechanické vlastnosti Ve formátu DiBos nebo ASF prostřednictvím zapisovací jednotky disků CD/DVD, na paměťové zařízení USB nebo síťový disk Přes USB (s ovladači Windows XP) Windows a Windows XP jsou registrované ochranné známky společnosti Microsoft Corporation. Intel Pentium a Celeron jsou registrované ochranné známky společnosti Intel Corporation. Rozměry (V Š H) Hmotnost Okolní podmínky Provozní teplota +5 až +40 C Skladovací teplota 10 až +60 C 11,5 48,0 43,0 cm možnost instalace do 19" skříně (racku) Přibližně 11,5 kg, v závislosti na modelu Relativní vlhkost za provozu 15 až 80 %, bez kondenzace Relativní vlhkost při skladování 8 až 80 %, bez kondenzace Elektromagnetická kompatibilita (EMC) USA FCC část 15, třída B EU Nařízení o EMC 89/336/EEC Odolnost proti rušení: Pro přizpůsobení normě EN je vyžadován externí napájecí zdroj. Výrobek byl testován podle normy EN , s výjimkou přerušení napětí podle normy EN :1995, kapitola 3/8/04. Po zajištění souladu s normou EN je vyžadován externí napájecí zdroj. Napájecí zdroj (Pulsar ellipse 500) není součástí dodávky výrobku a musí být objednán samostatně. Napájecí zdroj by měl být dimenzován pro výkon minimálně 480 VA. Rušivé vyzařování: EN 55022, třída B Kolísání napájení: EN Kolísání napětí: EN Bezpečnost USA UL60950 třetí vydání (2000) CAN/CSA 22.2, č , třetí vydání (2000) EU EN 60950: 2000 Záruka 3 roky Schválený antivirový software Norton Anti Virus McAfee Virus Scan Trend Micro Minimální požadavky na počítač se softwarem přijímače nebo rekordérem IP DiBos Micro (v závorkách jsou uvedeny doporučené požadavky) Operační systém řídicí jednotka Paměť RAM Karta VGA (rozlišení) Konektor USB Windows XP Professional 2 GHz, Pentium 4 (3 GHz, Pentium 4 s technologií Hyper Threading) 512 MB (1024 MB) , 32bitová hloubka barev (hardwarová podpora DirectX 9, nesdílená paměť) pro hardwarový klíč ( dongle ) Informace o objednání Digitální videorekordér DiBos DB 06 C1 025 D2 6kanálový Dibos Micro s 250 GB HDD, DVD- RW, 8 IP zařízení. Digitální videorekordér DiBos DB 12 C2 025 D2 12kanálový DiBos Micro s 250 GB HDD, CD- RW, 8 IP zařízení. Hardwarové příslušenství DB EK 012 CS Anglická klávesnice a příručky v češtině (pouze EMEA) DB EK 012 DA Anglická klávesnice a příručky v dánštině (pouze EMEA) DB EK 012 DE Německá klávesnice a příručky v němčině (pouze EMEA) DB EK 012 EL Anglická klávesnice a příručky v řečtině (pouze EMEA) DB EK 012 EN Anglická klávesnice a příručky v angličtině DB EK 012 ES Anglická klávesnice a příručky ve španělštině (pouze EMEA) DB EK 012 FI Anglická klávesnice a příručky ve finštině (pouze EMEA) DB EK 012 FR Francouzská klávesnice a příručky ve francouzštině (pouze EMEA) DB EK 012 HU Anglická klávesnice a příručky v maďarštině (pouze EMEA) DB EK 012 IT Anglická klávesnice a příručky v italštině (pouze EMEA) DB EK 012 NL Anglická klávesnice a příručky v holandštině (pouze EMEA) DB EK 012 NO Anglická klávesnice a příručky v norštině (pouze EMEA) DB EK 012 PL Anglická klávesnice a příručky v polštině (pouze EMEA) DB EK 012 PT Anglická klávesnice a příručky v portugalštině (pouze EMEA) DB EK 012 RU Anglická klávesnice a příručky v ruštině (pouze EMEA) DB EK 012 SV Švédská klávesnice a příručky ve švédštině (pouze EMEA) DB EK 012 TR Anglická klávesnice a příručky v turečtině (pouze EMEA) DB06C1025D2 DB12C2025D2 DBEK012CS DBEK012DA DBEK012DE DBEK012EL DBEK012EN DBEK012ES DBEK012FI DBEK012FR DBEK012HU DBEK012IT DBEK012NL DBEK012NO DBEK012PL DBEK012PT DBEK012RU DBEK012SV DBEK012TR

6 6 Digitální videorekordéry DiBos Micro verze 8 (EMEA/APR) Informace o objednání DB EK 021 Adaptér karty SCSI a kabel SCSI Zabudovaná z výroby. Přiložený kabel SCSI. DiBos Micro: pouze pro DB 06, protože vyžaduje slot PCI. DiBos 19": ne pro DB 30 C5 100 R2 a DB 30 C5 160 R2, protože vyžaduje slot PCI. DB EK 061 karta adaptéru SCSI a kabel SCSI Rozšíření. Přiložený kabel SCSI. DiBos Micro: pouze pro DB 06, protože vyžaduje slot PCI. DB SE 041 Balíček televizních služeb pro DiBos (pouze EMEA) PC Anyware Host verze 10.5 DB EK 831 OVS Propojovací převodník OVS Převodník rozhraní RS 485/RS 232. DB EK 823 9M Propojovací kabel s 9 vývody pro propojení DTP3 a OVS DB EK 721 RS 232 Rozšiřující modul rozhraní PCI pro RS 232 (pouze EMEA) PCI karta pro 2x RS 232. Vyžaduje jeden volný slot PCI. DB EK 211 DCF Rádiový přijímač času DCF-77 (pouze EMEA) Vyžaduje jedno volné rozhraní RS 232. DB EK 211 DCFC Prodlužovací kabel 50 m pro DCF-77 (pouze EMEA) DB EK 201 UPS Záložní napájecí zdroj (pouze EMEA) Softwarové příslušenství DB SE 031 softwarové rozhraní pro zabezpečovací ústředny Bosch Připojení přes rozhraní RS-232 k řadě Bosch G, UGM 2020, UEZ 2000/1000, BZ 500, NZ/ BZ 1060, NZ/BZ 1012 a NZ 1008 DB SW CD-DVD Záchranný disk DVD softwaru a instalační disk CD softwaru DBEK021 DBEK061 DBSE041 DBEK831OVS DBEK8239M DBEK721RS232 DBEK211DCF DBEK211DCFC DBEK201UPS DBSE031 DBSWCD-DVD Czech Republic Bosch Security Systems s.r.o. Pod Višňovkou 1661/ Praha 4, Česká Republika Tel.: Fax: cz.securitysystems@bosch.com Represented by Bosch Security Systems s.r.o Údaje se mohou změnit bez předchozího upozornění T Cur: cs-cz, V10, 18 Mar 2010 Src: en-us, V7, 10 Apr 2008
