924Hz. Kolový nakladač. Motor Cat C6.6 s technikou ACERT. Hmotnost. Lopaty Objem lopaty 1,7 až 2,1 m 3

Transkript

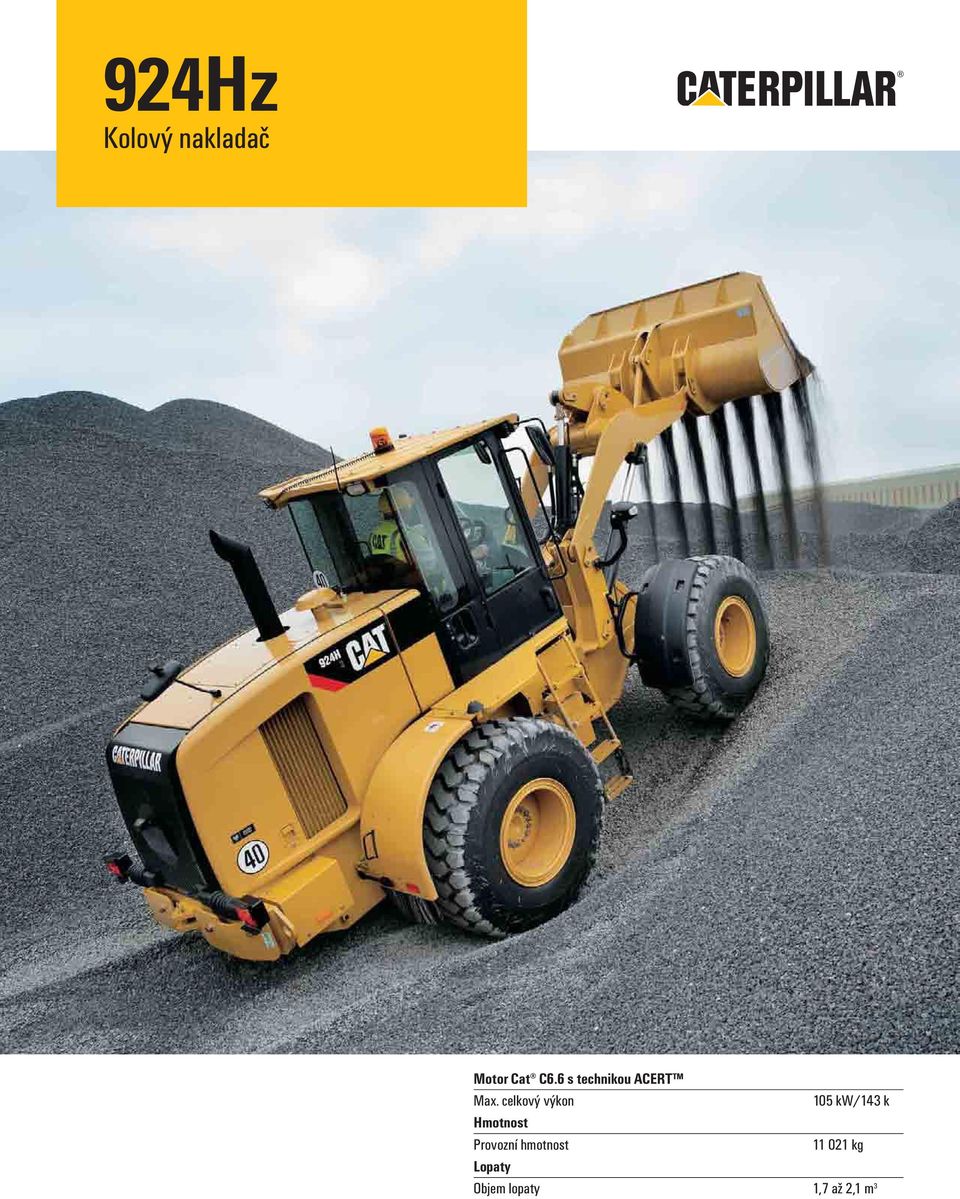

1 924Hz Kolový nakladač Motor Cat C6.6 s technikou ACERT Max. celkový výkon 105 kw/143 k Hmotnost Provozní hmotnost kg Lopaty Objem lopaty 1,7 až 2,1 m 3

2 Základní vlastnosti 924Hz Vysoce výkonné hnací a převodné ústrojí Klidný a tichý chod s vynikajícím výkonem. Vysoce výkonný hydraulický systém Systém reaguje na požadavky prováděné práce a nastavuje průtok a tlak tak, aby bylo možné ovládat stroj přesně a efektivně. Nakládací mechanismus Osvědčená konstrukce zabezpečuje vynikající výkonnost při nakládání lopatou. Komfortní kabina Velká, prostorná kabina a ergonomicky řešené ovládací joystiky vyžadující jen malou sílu umožňují posádce soustředit se na práci. Lopaty Lopaty Caterpillar umožňují dosažení vynikající výkonnosti při nabírání, nakládání a převážení materiálu. Obsah Hnací a převodné ústrojí Hydraulický systém Nakládací mechanismus Stanoviště obsluhy Pracovní nástroje Snadná údržba Komplexní služby zákazníkům Specifikace Standardní a volitelné vybavení Kolový nakladač Cat 924Hz představuje z hlediska komfortu pro obsluhu a výkonnosti špičku v tomto oboru. Velikost, výkon a další vlastnosti zařazují tento stroj mezi ideální stroje pro nejrozmanitější práce. Krátké časy pracovních cyklů pomáhají přemístit více materiálu. Velká, prostorná kabina s ovládacími joystiky udrží posádku v dobrém pocitu z příjemného prostředí po celý pracovní den a umožní jí udělat více práce. Konstrukce nakladače se vyznačuje pevností a odolností, stroj je přitom velmi snadno ovladatelný. Přesvědčte se, jak mnoho se toho dá udělat s novým nakladačem 924Hz. 2

3 Hnací a převodné ústrojí Zabezpečuje maximální tah na obvodu kol a plný výkon hydraulického systému nakladače. Motor Cat Motor Cat C6.6 se vyznačuje čistým, tichým chodem, vysokým výkonem zajišťujícím vynikající výkonnost, a dlouhou životností. Jmenovitý čistý výkon motoru je 97 kw (132 k), motor přitom splňuje požadavky všech světových emisních norem; k jeho základním vlastnostem patří plochý průběh výkonové křivky, tím vynikající odezva v celém rozsahu provozních otáček, patentovaná technika ACERT kombinovaná s palivovým systémem typu "coon rail", turbodmychadlo plnicího vzduchu s odpouštěním a hlava válců s příčným prouděním, což vše přispívá ke snížení emisí. Nápravy Cat Nápravy v provedení pro těžký provoz se vyznačují kalenými ozubenými převody a ložisky s vysokou únosností a dlouhodobou životností. Zadní nápravy jsou výkyvné až o 12 stupňů, což pomáhá k zajištění kontaktu všech čtyř kol se zemí a tím optimální trakce a stability. Volitelný zadní diferenciál s omezeným prokluzem umožňuje vynikající trakci v obtížném terénu. Převodovka Cat V robustní převodovce Cat jsou použity komponenty konstruované pro těžký provoz, které mají dlouhou životnost a spolehlivý chod. Obsluha může zvolit buďto ruční řazení nebo dva automatické režimy, výkonnostní a ekonomický. Výkonnostní režim zajišťuje maximální akceleraci, ekonomický režim zvyšuje hospodárnost spotřeby paliva a přispívá k vyššímu komfortu obsluhy. 3

4 Hydraulický systém Systém pracuje vysoce efektivně a umožňuje přesné ovládání malými silami. Osvědčené provedení Hydraulický systém, dlouhodobě používaný a prověřený u těchto strojů, umožňuje vynikající ovládání jen malými silami. Kratší časy cyklů při nakládání umožňují udělat více práce. Zdvojený systém hydraulických čerpadel Čerpadlo pro systém řízení typu "load sensing" zabezpečuje vynikající odezvu během náročných i nenáročných činnostech stroje. Čerpadlo okruhu pro pracovní zařízení s vysokým výkonem zajišťuje hydraulický výkon potřebný pro manipulace s materiálem při všech otáčkách motoru. Tlumení rázů při pojezdu Systém tlumení rázů při pojezdu je volitelným vybavením, které usnadňuje řízení, zklidňuje pojezd a přispívá k lepšímu udržení materiálu v nástroji. Dusíkem plněné tlakové akumulátory optimálně tlumí podélné kolébání stroje na nerovném terénu při všech nákladech a rychlostech. Systém pracuje v automatickém režimu aktivuje se při rychlosti pojezdu nakladače vyšší než 5 km/hod, při rychlosti pod 5 km/hod se vypne a umožní použít maximální výkon pro zvedání. Nakládací mechanismus Robustní konstrukce zabezpečuje vynikající výkonnost. Konstrukce Z-kinematiky Mechanismus typu "Z" vyvozuje velké vylamovací síly a umožňuje velký úhel zaklopení dozadu, tím přispívá k lepšímu nabírání do lopaty a udržení materiálu v lopatě. Masivní ocelová zvedací ramena mají vysokou pevnost a umožňují vynikající výhled před stroj. Osvědčená konstrukce s vynikající výsypnou výškou a dosahem umožňuje dosáhnout vysoké výkonnosti při nakládání materiálu na vozidla. 4

5 Stanoviště obsluhy Vynikající komfort přispívá k vysoké produktivitě celý dlouhý den. Vyzkoušejte si komfort a pohodlí kabiny strojů série H. Prostorný interiér a ergonomicky řešené ovládací prvky udrží Váš pocit komfortu po celý pracovní den. Vyberte si sedačku splňující Vaše požadavky standardní, plně nastavitelnou sedačku, nebo volitelnou sedačku Cat Contour s dalšími možnostmi nastavení a s odpružením vzduchem. Dvoudveřové provedení umožňuje vstupovat a vystupovat na kterékoliv straně stroje, široké zoubkované stupačky představují stabilní opěry pro nohy. Oboje dveře lze otevřít o 180 stupňů, ve dveřích jsou posuvná skleněná okna umožňující lepší komunikaci s pozemním personálem. Velká okna s plochým sklem dovolují vynikající výhled na všechny strany stroje. Zadní okno je vybavené standardním elektrickým odmrazováním. Ovládací prvky Ergonomicky řešený ovládací joystik vyžaduje jen malou sílu při ovládání funkcí zvedání a vyklápění. Standardní joystik je vybavený integrovaným přepínačem ovládání směru pojezdu, což usnadňuje ovládání. Neutralizace převodovky programovatelná obsluhou se dá nastavit během několika sekund a optimalizuje brzdicí účinky při všech aplikacích. Přístrojový panel Utěsněný přístrojový panel se snadno čitelnými přístroji s bílým pozadím a s indikátory trvale poskytuje obsluze informace o stavu systémů stroje. Na velkém LCD displeji se zobrazuje rychlost pojezdu a další důležité informace. Volitelný kamerový systém pro pohled za stroj Systém umožňující dokonalý výhled za stroj používá obrazový monitorovací systém s uzavřeným okruhem. Na rám stroje lze instalovat až tři kamery. Předměty lze sledovat na barevném LCD monitoru v kabině. 5

6 Pracovní nástroje - lopaty Caterpillar Provedení lopat Cat zajišťuje vysokou výkonnost. Správná lopata pro danou činnost Firma Caterpillar dodává nejrůznější lopaty, které vyhoví specifickým požadavkům prováděné práce. Dokonalé sladění konstrukce lopat a provozních charakteristik stroje zajišťuje nejlepší možnou výkonnost stroje při nabírání, nakládání a převážení materiálu. Univerzální (GP) lopaty Univerzální lopaty Caterpillar, dodávané v objemech 1.8 m 3 a 2.1 m 3 se šroubovanými zuby, jsou vhodné pro využití při nejrozmanitějších aplikacích. K jejich vlastnostem patří: Zdokonalená konstrukce lopaty s delším dnem a větším poloměrem pro snadnější nabrání materiálu do lopaty. Patentovaný systém řezného břitu s ochranným krytem rohů přišroubovaným dvěma šrouby, s vynikající odolností vůči opotřebení, větší stabilitou a jednoduchým systémem přišroubování. Vyměnitelné otěrové desky na patě - pro delší životnost lopaty. Lopata na písek a štěrk Tato lopata objemu 1,7 m 3 pro těžký provoz při manipulacích s materiálem má přídavné otěrové desky na dně a bocích, je určena pro manipulaci s materiálem na obalovnách a v dalších provozech s výkonem přibližně 200 tun za hodinu. Záběrové části pracovních nástrojů K záběrovým částem pracovních nástrojů (GET) patří řezné břity z kalené oceli, různé krátké nebo dlouhé špičky a různé adaptéry pro zuby. Tyto části pracovních nástrojů optimalizují výkonnost, zlepšují udržení materiálu v nástroji a prodlužují životnost lopat Caterpillar. Všestranná využitelnost Pro ještě širší využití stroje se dodávají i další speciální lopaty. Podrobné informace Vám poskytne zástupce firmy Caterpillar. 6

7 Snadná údržba Snadný přístup a minimální požadavky na údržbu udrží Váš stroj neustále připravený k činnosti. Důmyslné umístění servisních bodů usnadňuje údržbu Všechna místa údržby jsou přístupná ze země na pravé straně motoru. Křídlové kryty tvaru M s plynovými vzpěrami umožňují mimořádně dobrý přístup k filtrům a k servisním bodům. Prodloužením intervalů údržby se zkracuje doba potřebná k ošetřování stroje a prodlužuje se provozní doba stroje. Stavoznaky a olejoznaky dovolují snadno kontrolovat hladinu chladicí směsi, hydraulického a převodového oleje a také zanesení vzduchového filtru motoru bez otevření filtru. Standardní tlakové odbočky umožňují rychlou diagnostiku celého hydraulického systému. Otvory pro odběr vzorků pro program S O S SM umožňují rychlý a čistý odběr a zajišťují nejlepší vzorky oleje pro rozbor. Filtry motorového, převodového a hydraulického oleje jsou svisle zavěšené na nákružcích a snadno se vyměňují. Nakladač 924Hz je standardně vybavený elektronicky řízeným čerpadlem pro odvzdušňování palivového systému. Chladič motoru a olejové chladiče jsou umístěné za sebou a jsou snadno přístupné. Odklopný ventilátor chladiče motoru usnadňuje rychlé čistění a údržbu chladiče. Ventilátor je hydraulicky poháněný a oddělený od motorového prostoru, aby byl jeho chod méně hlučný. Volitelný ventilátor s reverzací chodu čistí mřížky bez přerušení činnosti stroje. Komplexní služby zákazníkům Bezkonkurenční podpora zákazníků nás odlišuje od konkurence. Zástupce firmy Cat je připravený pomoci Vám při rozhodování o koupi a kdykoliv potom. Porovnejte stroje mezi sebou, vyhodnoťte životnost komponentů, preventivní údržbu a náklady na Vaši produkci. K dispozici jsou také pružné možnosti financování podle Vašich potřeb. Zástupce firmy Cat Vám vyhodnotí náklady na opravu, renovaci nebo výměnu stroje, abyste se mohli správně rozhodnout. Další informace o výrobcích firmy Cat, o službách zástupců a o průmyslových řešeních najdete na 7

8 Specifikace kolového nakladače 924Hz Motor Typ: Motor Cat C6.6 ACERT, 6-válcový, přeplňovaný, s přímým vstřikováním, jmenovité otáčky 2300 ot/min Jmenovitý výkon Čistý výkon: dle ISO 9249/ EEC 80/ /132 kw/k Celkový výkon: dle ISO /133 kw/k Max. výkon Čistý výkon: dle ISO 9249/ EEC 80/ /141 kw/k Celkový výkon: dle ISO 14396/ SAEJ /143 kw/k Max. točivý moment Čistý: dle ISO 9249/ EEC 80/ Nm Celkový: dle ISO Nm Vrtání 105 Zdvih 127 Zdvihový objem 6,6 litru Jmenovité hodnoty čistého výkonu jsou testovány při referenčních podmínkách stanovených odpovídající normou. Uvedený čistý výkon je výkon na setrvačníku, je-li motor vybavený alternátorem, vzduchovým filtrem, tlumičem výfuku, a ventilátor chladiče motoru běží minimálními otáčkami. Ke snížení jmenovitých hodnot nedochází až do nadmořské výšky 3000 m. Automatické snížení hodnot chrání hydraulický systém a systém převodovky. Motor Caterpillar C6.6 splňuje požadavky emisních předpisů Stupeň III pro pracovní stroje. Točivý moment motoru Nm Lopaty Objemy lopat 1,7 až 2,1 m 3 Hydraulický systém nakladače Dodávané množství při 2300 ot/min motoru a tlaku 6900 kpa s olejem SAE 10W při 65 C 152 litrů/min Hmotnost Množství dodávané čerpadlem pracovního zařízení 152 litrů/min Provozní hmotnost kg Nastavení max. tlaku pro Uvedené specifikace platí pro nakladač 924Hz s volitelným protizávažím, standardními mazivy, plnou palivovou nádrží, kabinou Deluxe, se zadní nápravou s diferenciálem s omezeným prokluzem a brzdami pro těžký provoz, přídavnými ochrannými kryty, lopatou 2,1 m 3 se šroubovaným řezným břitem, obsluhou 80 kg, s pneumatikami 20.5 R 25 (L-3) XHA. Systém řízení stroje Natočení v kloubu 40 Minimální poloměr otáčení (měřeno na pneumatice) 5070 Úhel natočení řízení, v každém směru 40 Válce řízení, dva, vnitřní průměr 70 Průtočné množství hydraulického oleje při 2300 ot/min motoru a tlaku 6900 kpa 104 litry/min Maximální pracovní tlak kpa kw/k Čistý točivý moment 924Hz Čistý výkon 924Hz pracovní zařízení Maximální pracovní tlak kpa kpa Časy hydraulického pracovního cyklu Sekundy Zvedání 5,2 Vysypání 1,1 Spuštění dolů, prázdná lopata, do plavání 2,7 Celkem 9 Hydraulické válce zvedání, dvojčinné: Vnitřní průměr 107,9 Zdvih 755 Hydraulický válec vyklápění, dvojčinný: Vnitřní průměr 120,6 Zdvih 520 Objemy provozních náplní Litry Palivová nádrž 225 Chladicí soustava 32 Kliková skříň 16.5 Převodovka 23 Diferenciály a koncové převody: Přední 21 Zadní 21 Hydraulický systém (včetně nádrže) 125 Hydraulická nádrž 70 Čistý točivý moment Čistý výkon ot/min 0

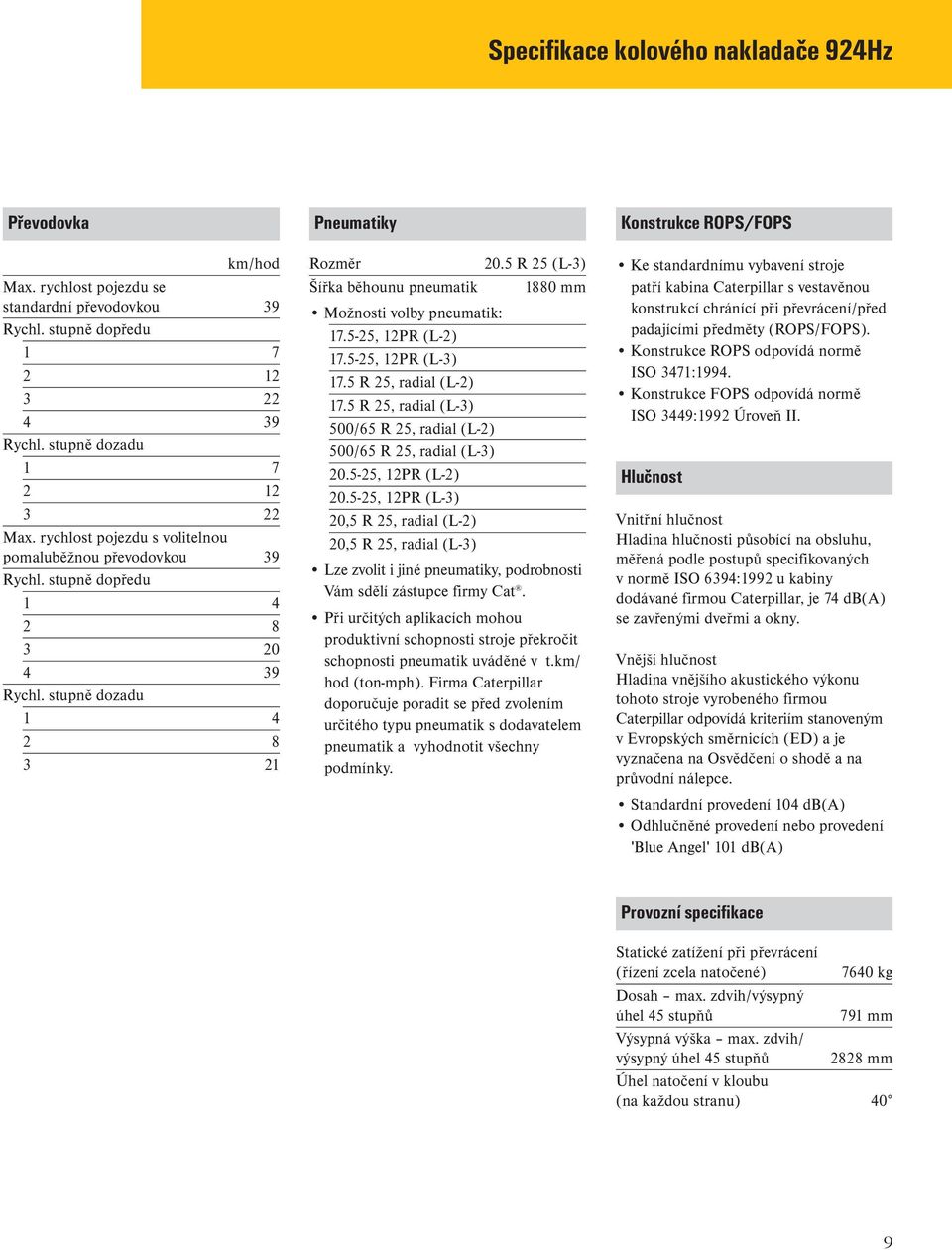

9 Specifikace kolového nakladače 924Hz Převodovka Pneumatiky Konstrukce ROPS/FOPS km/hod Max. rychlost pojezdu se standardní převodovkou 39 Rychl. stupně dopředu Rychl. stupně dozadu Max. rychlost pojezdu s volitelnou pomaluběžnou převodovkou 39 Rychl. stupně dopředu Rychl. stupně dozadu Rozměr 20.5 R 25 (L-3) Šířka běhounu pneumatik 1880 Možnosti volby pneumatik: , 12PR (L-2) , 12PR (L-3) 17.5 R 25, radial (L-2) 17.5 R 25, radial (L-3) 500/65 R 25, radial (L-2) 500/65 R 25, radial (L-3) , 12PR (L-2) , 12PR (L-3) 20,5 R 25, radial (L-2) 20,5 R 25, radial (L-3) Lze zvolit i jiné pneumatiky, podrobnosti Vám sdělí zástupce firmy Cat. Při určitých aplikacích mohou produktivní schopnosti stroje překročit schopnosti pneumatik uváděné v t.km/ hod (ton-mph). Firma Caterpillar doporučuje poradit se před zvolením určitého typu pneumatik s dodavatelem pneumatik a vyhodnotit všechny podmínky. Ke standardnímu vybavení stroje patří kabina Caterpillar s vestavěnou konstrukcí chránící při převrácení/před padajícími předměty (ROPS/FOPS). Konstrukce ROPS odpovídá normě ISO 3471:1994. Konstrukce FOPS odpovídá normě ISO 3449:1992 Úroveň II. Hlučnost Vnitřní hlučnost Hladina hlučnosti působící na obsluhu, měřená podle postupů specifikovaných v normě ISO 6394:1992 u kabiny dodávané firmou Caterpillar, je 74 db(a) se zavřenými dveřmi a okny. Vnější hlučnost Hladina vnějšího akustického výkonu tohoto stroje vyrobeného firmou Caterpillar odpovídá kriteriím stanoveným v Evropských směrnicích (ED) a je vyznačena na Osvědčení o shodě a na průvodní nálepce. Standardní provedení 104 db(a) Odhlučněné provedení nebo provedení 'Blue Angel' 101 db(a) Provozní specifikace Statické zatížení při převrácení (řízení zcela natočené) 7640 kg Dosah max. zdvih/výsypný úhel 45 stupňů 791 Výsypná výška max. zdvih/ výsypný úhel 45 stupňů 2828 Úhel natočení v kloubu (na každou stranu) 40 9

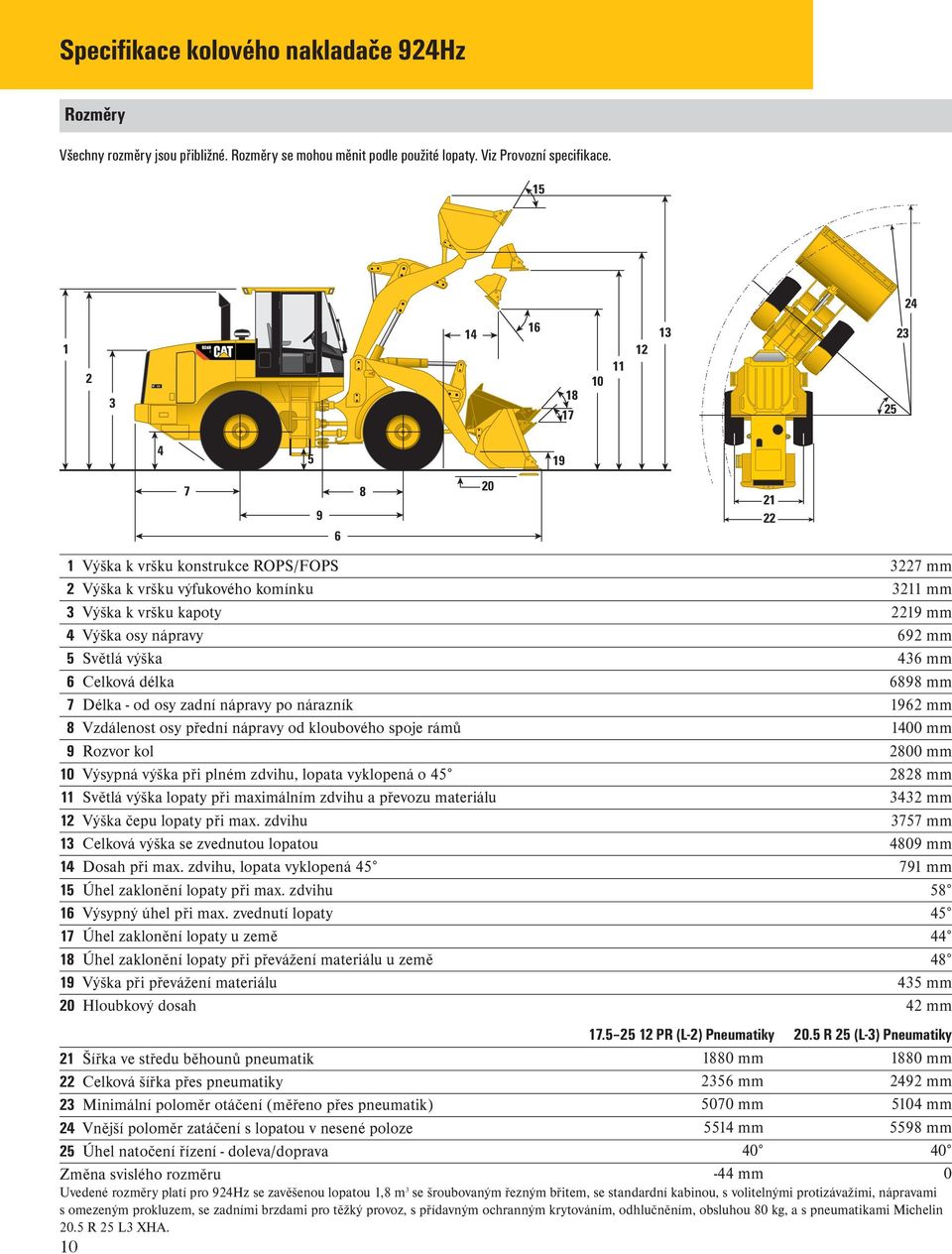

10 Specifikace kolového nakladače 924Hz Rozměry Všechny rozměry jsou přibližné. Rozměry se mohou měnit podle použité lopaty. Viz Provozní specifikace Výška k vršku konstrukce ROPS/FOPS Výška k vršku výfukového komínku Výška k vršku kapoty Výška osy nápravy Světlá výška Celková délka Délka - od osy zadní nápravy po nárazník Vzdálenost osy přední nápravy od kloubového spoje rámů Rozvor kol Výsypná výška při plném zdvihu, lopata vyklopená o Světlá výška lopaty při maximálním zdvihu a převozu materiálu Výška čepu lopaty při max. zdvihu Celková výška se zvednutou lopatou Dosah při max. zdvihu, lopata vyklopená Úhel zaklonění lopaty při max. zdvihu Výsypný úhel při max. zvednutí lopaty Úhel zaklonění lopaty u země Úhel zaklonění lopaty při převážení materiálu u země Výška při převážení materiálu Hloubkový dosah Šířka ve středu běhounů pneumatik 22 Celková šířka přes pneumatiky 23 Minimální poloměr otáčení (měřeno přes pneumatik) 24 Vnější poloměr zatáčení s lopatou v nesené poloze 25 Úhel natočení řízení - doleva/doprava Změna svislého rozměru PR (L-2) Pneumatiky 20.5 R 25 (L-3) Pneumatiky Uvedené rozměry platí pro 924Hz se zavěšenou lopatou 1,8 m 3 se šroubovaným řezným břitem, se standardní kabinou, s volitelnými protizávažími, nápravami s omezeným prokluzem, se zadními brzdami pro těžký provoz, s přídavným ochranným krytováním, odhlučněním, obsluhou 80 kg, a s pneumatikami Michelin 20.5 R 25 L3 XHA. 10

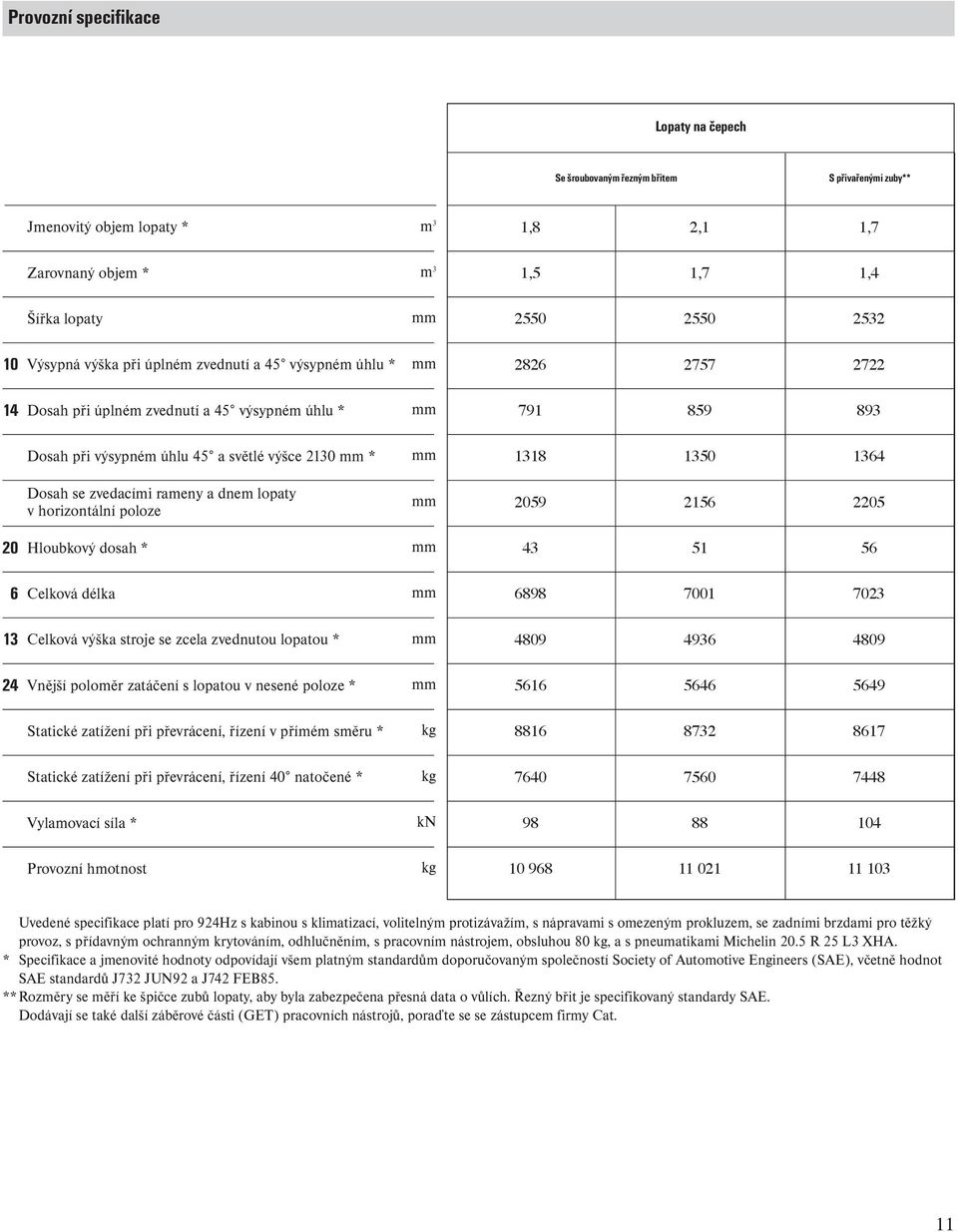

11 Provozní specifikace Lopaty na čepech Se šroubovaným řezným břitem S přivařenými zuby** Jmenovitý objem lopaty * m 3 1,8 2,1 1,7 Zarovnaný objem * m 3 1,5 1,7 1,4 Šířka lopaty Výsypná výška při úplném zvednutí a 45 výsypném úhlu * Dosah při úplném zvednutí a 45 výsypném úhlu * Dosah při výsypném úhlu 45 a světlé výšce 2130 * Dosah se zvedacími rameny a dnem lopaty v horizontální poloze Hloubkový dosah * Celková délka Celková výška stroje se zcela zvednutou lopatou * Vnější poloměr zatáčení s lopatou v nesené poloze * Statické zatížení při převrácení, řízení v přímém směru * kg Statické zatížení při převrácení, řízení 40 natočené * kg Vylamovací síla * kn Provozní hmotnost kg Uvedené specifikace platí pro 924Hz s kabinou s klimatizací, volitelným protizávažím, s nápravami s omezeným prokluzem, se zadními brzdami pro těžký provoz, s přídavným ochranným krytováním, odhlučněním, s pracovním nástrojem, obsluhou 80 kg, a s pneumatikami Michelin 20.5 R 25 L3 XHA. * Specifikace a jmenovité hodnoty odpovídají všem platným standardům doporučovaným společností Society of Automotive Engineers (SAE), včetně hodnot SAE standardů J732 JUN92 a J742 FEB85. **Rozměry se měří ke špičce zubů lopaty, aby byla zabezpečena přesná data o vůlích. Řezný břit je specifikovaný standardy SAE. Dodávají se také další záběrové části (GET) pracovních nástrojů, poraďte se se zástupcem firmy Cat. 11

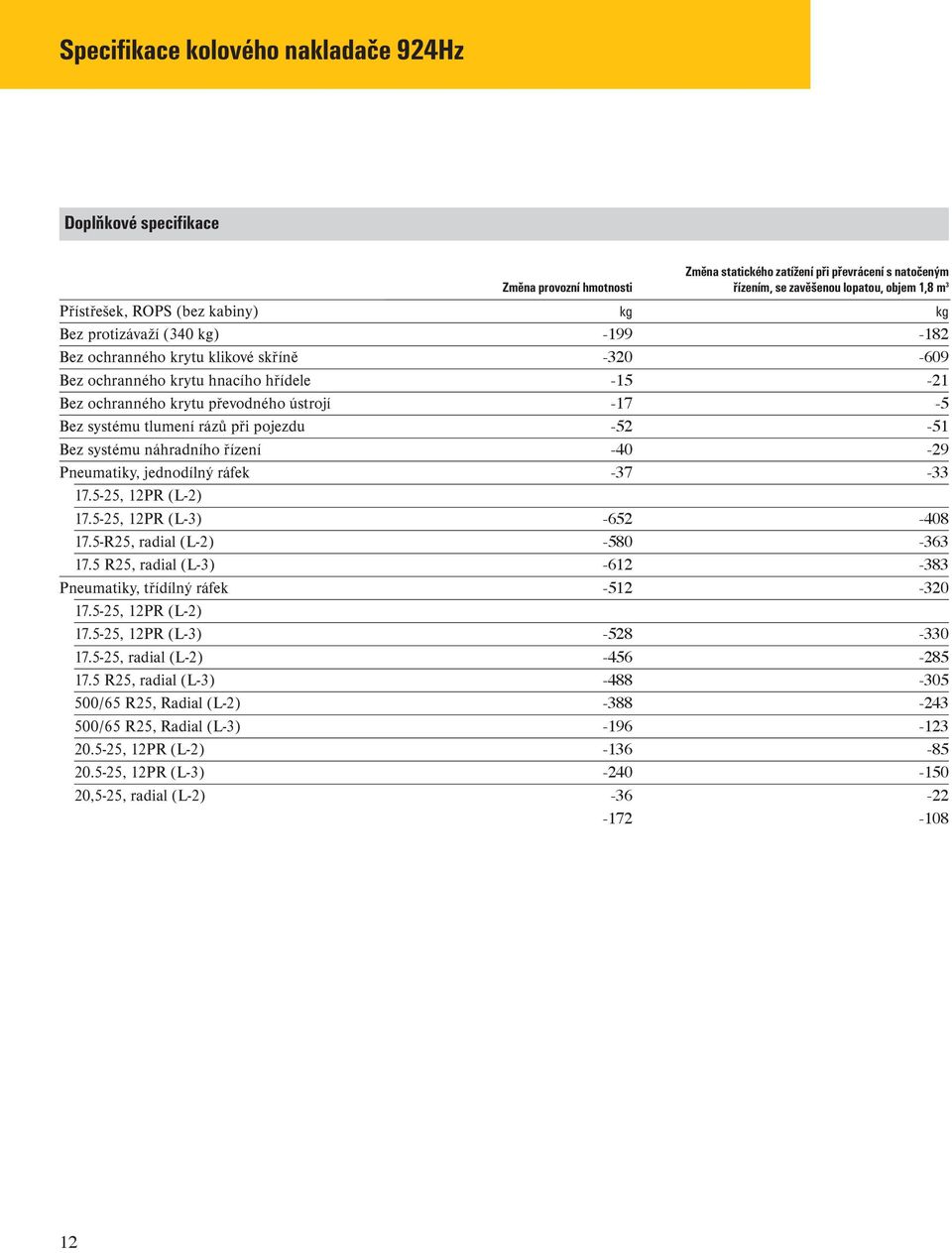

12 Specifikace kolového nakladače 924Hz Doplňkové specifikace Přístřešek, ROPS (bez kabiny) Bez protizávaží (340 kg) Bez ochranného krytu klikové skříně Bez ochranného krytu hnacího hřídele Bez ochranného krytu převodného ústrojí Bez systému tlumení rázů při pojezdu Bez systému náhradního řízení Pneumatiky, jednodílný ráfek , 12PR (L-2) , 12PR (L-3) 17.5-R25, radial (L-2) 17.5 R25, radial (L-3) Pneumatiky, třídílný ráfek , 12PR (L-2) , 12PR (L-3) , radial (L-2) 17.5 R25, radial (L-3) 500/65 R25, Radial (L-2) 500/65 R25, Radial (L-3) , 12PR (L-2) , 12PR (L-3) 20,5-25, radial (L-2) Změna provozní hmotnosti Změna statického zatížení při převrácení s natočeným řízením, se zavěšenou lopatou, objem 1,8 m 3 kg kg

13 Měrné hmotnosti obvyklých materiálů - Sypkých kg/m 3 Čedič 1960 Bauxit, kaolin 1420 Jíl přírodní ložisko 1660 suchý 1480 mokrý 1660 Jíl a štěrk suchý 1420 mokrý 1540 Rozrušená skála 75% kamení, 25% zemina % kamení, 50% zemina % kamení, 75% zemina 1570 Zemina suchá, zhutněná 1510 mokrá, narýpaná 1600 Žula nalámaná 1660 Štěrk ze štěrkovny (pitrun) 1930 suchý 1510 suchý, mokrý, kg/m 3 Sádra nalámaná 1810 drcená 1600 Vápenec nalámaný 1540 drcený 1540 Písek suchý, sypký 1420 vlhký 1690 mokrý 1840 Písek a jíl sypký 1600 Písek a štěrk suchý 1720 mokrý 2020 Pískovec 1510 Břidlice, lupek 1250 Struska nalámaná 1750 Kámen drcený 1600 Volba lopat - Lopaty na čepech Měrná hmotnost materiálu Objem lopaty kg/m 3 m , ,1 % = Faktor plnění lopaty 115% 100% 95% 13

14 Standardní vybavení 924Hz Standardní vybavení se může změnit. Podrobné informace Vám poskytne zástupce firmy Caterpillar. ELEKTRICKÝ SYSTÉM Akumulátory, bezúdržbové, 950 CCA (950A při protáčení studeným motorem) (2) Alternátor, 95 A, bezkomutátorový Odpojovací vypínač akumulátorů Pracovní osvětlení, halogenové (přední a zadní) Provozní osvětlení Směrová světla (přední a zadní) Spínací skříňka s klíčkem Systém ohřevu k usnadnění spouštění Systém spouštění a dobíjení, 24V PRACOVNÍ PROSTŘEDÍ OBSLUHY Standardní dvoudveřová kabina se všemi níže uvedenými vybaveními: Sluneční clona Příprava pro rádio Zpětná zrcátka, vnější Pracovní osvětlení, čtyři reflektory na kabině (dva vpředu, dva vzadu) Utěsněné přístroje: Digitální LCD rychloměr, počítadlo motohodin/ujeté vzdálenosti Otáčkoměr motoru Palivoměr Teploměr hydraulického oleje Teploměr chladicí kapaliny motoru Teploměr oleje v měniči točivého momentu Světelné indikátory: Nízké napětí elektrického systému Nízký tlak v akumulátoru brzd Obtok hydraulického oleje Odlučovač vody z paliva Porucha hlavního systému řízení Směrová světla Teplota převodového oleje Teplota motorového oleje Všeobecná výstraha/výstražné světlo Zabrzděná parkovací brzda Zapnuto silné osvětlení Bezpečnostní pás Bezpečnostní sklo, tónované, přední Háček na oděv Houkačka, na volantu (elektrická) Odmrazování zadního okna, elektrické Ovladače lopaty s pilotními hydraulickými okruhy Páka blokování hydraulického systému Sedačka, nastavitelné odpružení, loketní opěrka (čalouněná nebo vinylová) Skříňka na nářadí Sloupek řízení, nastavitelný Stěrač/ostřikovač s průtočným raménkem (přední a zadní), přední s cyklováním Úložný prostor pro jídlonosič, s držákem Vnitřní osvětlení kabiny Západka dveří dosažitelná ze země Zapalovač Zpětná zrcátka, (2 vnitřní) HNACÍ A PŘEVODNÉ ÚSTROJÍ Motor Cat C6.6 ACERT Motor vznětový, s nízkými emisemi V provedení s odhlučněním Turbodmychadlo s odpouštěním vzduchu Mezichlazení plnicího vzduchu Odvzdušňovací ventil uzavřeného okruhu Elektronicky řízený Předčistič vzduchu, s prachovou nádobkou Brzdy, lamelové, čistě hydraulické, uzavřené v olejové lázni Diferenciály, běžné provedení, zadní Diferenciály, s uzávěrkou, přední Elektrické podávací palivové čerpadlo Hnací hřídel, namazaný na dobu životnosti Chladič motoru, jednotková údržba Měnič točivého momentu Neutralizace převodovky; programovatelná obsluhou Odlučovač vody z paliva Ochranné kryty těsnění nápravy, vestavěné Ovládání otáček motoru Převodovka, 4F/3R, automatické řazení, ovládání jednou pákou s tlačítkem F/N/R a řazení dolů Přípojka pro odběr vzorku motorového oleje pro program S O S Přípojka pro odběr vzorku oleje převodovky pro program S O S Tlumič výfuku Vzduchový filtr, suchý HYDRAULICKÝ SYSTÉM Chladič hydraulického oleje, pro těžký provoz Ovládání hydraulického systému, 2 rozvaděče, na 1 páce s F/N/R Přípojka pro odběr vzorku hydraulického oleje pro program S O S SM Přípojky pro diagnostiku hydraulického systému Systém řízení typu 'load sensing' OSTATNÍ STANDARDNÍ VYBAVENÍ Automatické polohování lopaty/vidlí Blatníky, přední Brzdy, nouzová a parkovací brzda Dálková vedení pro mazání tukem Dorazy řízení, tlumený dosed Krytování motoru, uzamykatelné kryty Mechanismus nakladače, Z-kinematika Nemrznoucí chladicí směs, prodloužená životnost, ochrana do 36 C Ochrana proti vandalismu, uzamykatelná místa údržby Protizávaží Příprava pro systém MSS zabezpečení stroje Příprava pro systém 'Product Link' Ventilátor chladiče, poháněný hydraulicky, otáčky dle potřeby, odklopný Vypínání pohybu zvedání, automatické Závěs, vyrovnávací Vizuální indikátory: Údržba čističe vzduchu Hladina chladicí kapaliny Hydraulický olej Převodový olej Standardní vybavení se může změnit. Podrobné informace Vám poskytne zástupce firmy Caterpillar. 14

15 Volitelné vybavení 924Hz Volitelné vybavení se může změnit. Podrobné informace Vám poskytne zástupce firmy Caterpillar. Nemrznoucí chladicí směs, prodloužená životnost, ochrana do 50 C Nápravy: Diferenciál s omezeným prokluzem, zadní Lopaty/záběrové části (GET) pracovních nástrojů Protizávaží, přídavné, volitelné Přístřešek s konstrukcí ROPS Výstražný majáček, otáčivý nebo blikající, upevněný magnetem Kabina Deluxe, s vybavením: Sluneční clona Sluneční clona, zadní Příprava pro rádio Zpětná zrcátka Pracovní osvětlení, šest světlometů na kabině (čtyři vpředu, dva vzadu) Ventilátor chladiče motoru, reverzační Blatníky pro pojezd po komunikacích, zadní Blatníky, ocelové Ochranné kryty: Kliková skříň Hnací hřídel, přední Převodné ústrojí Osvětlení Bezpečnostní sklo Chladič motoru Chladič motoru, široká rozteč žebrování, 5,5 fpi (žeber na palec) Ovládání přídavného hydraulického okruhu, třetí rozvaděč Paletové vidle, nosič Pomaluběžná převodovka Rameno pro manipulace s materiálem Systém 'Product Link' Systém zabezpečení stroje (systém MSS) Ventily pro kontrolu zatížení (instaluje zástupce) Rádiové soupravy: Rádio, AM/FM s CD přehrávačem Kamerový systém pro pohled za stroj Systém tlumení rázů při pojezdu Sedačky: Sedačka Cat Contour, čalouněná, s nastavitelným opěradlem a bederní opěrkou Sedačka Cat Contour, čalouněná, elektricky nastavitelná, s odpružením vzduchem Souprava pro odhlučnění, dodávaná na vybrané trhy Systém ohřevu chladicí směsi pro usnadnění spouštění, 120V, 220V Systém náhradního řízení Pneumatiky: Diagonální, a Radiální, 17.5-R25, 20.5-R25 15

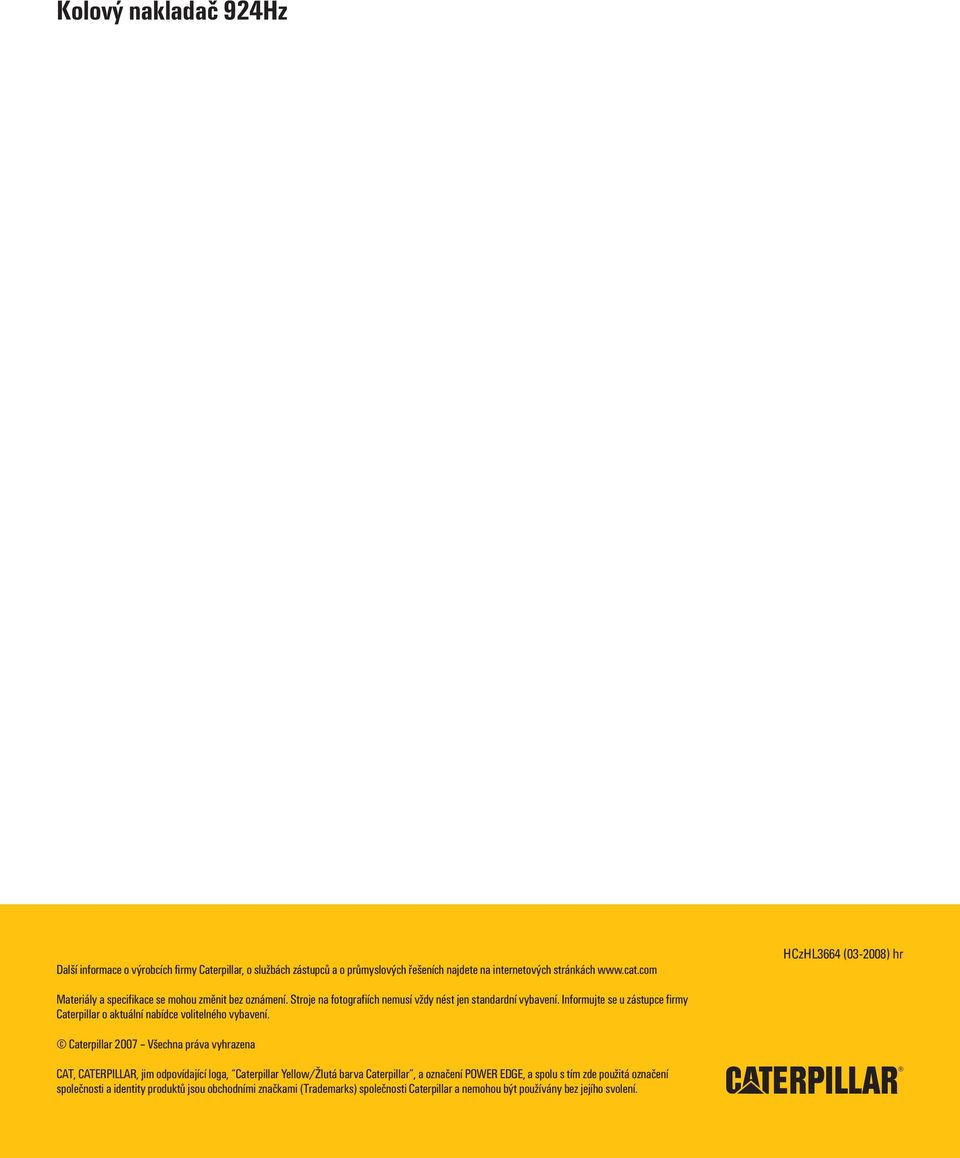

16 Kolový nakladač 924Hz Další informace o výrobcích firmy Caterpillar, o službách zástupců a o průmyslových řešeních najdete na internetových stránkách HCzHL3664 ( ) hr Materiály a specifikace se mohou změnit bez oznámení. Stroje na fotografiích nemusí vždy nést jen standardní vybavení. Informujte se u zástupce firmy Caterpillar o aktuální nabídce volitelného vybavení. Caterpillar 2007 Všechna práva vyhrazena CAT, CATERPILLAR, jim odpovídající loga, Caterpillar Yellow/Žlutá barva Caterpillar, a označení POWER EDGE, a spolu s tím zde použitá označení společnosti a identity produktů jsou obchodními značkami (Trademarks) společnosti Caterpillar a nemohou být používány bez jejího svolení.
