1 Optické měřicí přístroje Česká verze

2 Kvalita a efektivita ve výrobě

3 V našem každodenním životě potvrzuje provádění kontroly toho, co děláme, správnou pracovní praxi a ujišťuje nás, že jsme na správné cestě. Proto společnost Vici Vision přináší kontrolu na místo, kde poskytuje největší výhodu: přímo na dílnu. Okamžitými přínosy jsou zvýšená produktivita, zlepšení efektivity a flexibility a snížení zmetkovitosti. S více než 37 lety zkušeností a celosvětovou sítí pro prodej a servis nabízí společnost Vici Vision optimální řešení pro soustružené díly.

4 Nejlepší způsob, jak měřit nejmenší součásti JASNĚ VYMEZENÉ ŘEŠENÍ PRO DENTÁLNÍ IMPLANTOLOGII A BIOMEDICÍNSKOU TECHNOLOGII. MTL X5 byl speciálně navržen pro měření dentálních implantátů, biomedicínských komponent, součástí hodinek a obecně malých mikromechanických dílů. Vysoké rozlišení, jedinečné ve své kategorii, detekuje i nejmenší detaily, což přístroj činí výlučným řešením v odvětví výroby nástrojů. Jeho provedení s přímým přístupem usnadňuje zakládání a vyjímání i těch nejobtížněji manipulovatelných dílů. Konfigurace s nehybnými díly a pohybující se optikou během měření. brání vibracím, pohybu či pádu dílů Konstrukce bez otvorů či zářezů znamená, že lze malé díly snadno vyzvednout, pokud během operace spadnou.

5 Vrcholný výkon v rámci rozsahu Řada Evo je zaměřena na aplikace nejvyšší úrovně, jako jsou vačkové hřídele, turbíny a obecně složité prvky. Vynikající chladicí systém Air flow umožňuje použití přístroje i v nejnáročnějších prostředích. Integrovaná stupňová mě rka zaručuje správnou funkci přístroje. Zatažitelná konzole optického systému chrání optiku proti poškození díly během zakládání a vyjímání a poskytuje operátorovi plný rozsah pohybu. Hladký a přesný pohyb horní upínací jednotky s pomocí vedení se šikmými zuby a protizávažím. Prismatické lineární vedení s přesnými kuličkovými ložisky zajišťuje vysokou přesnost po celou dobu měření.

6 Snadné zakládání ERGONOMICKÁ KONSTRUKCE PRO POUŽITÍ NA DÍLNĚ Optimalizovaná ergonomická konstrukce. Maximální rozlišení pro jemné detaily. Přístroje Ergon a X-Stream jsou určeny k měření velkých a těžkých dílů na dílně. Jejich konstrukce s otevřenou vrchní stranou umožňuje používání zakládacích zařízení. Jejich jedinečná široce otevřená přední strana usnadňuje manuální zakládání a vyjímání. Optický systém Optický systém pří stroje je během zakládání a vyjímání dílu chráněn. přístroje j e vybaven ochrannými kryty. Speciální zařízení pro ochranu, sběr oleje a operace čištění.

7 Nejlepší řešení pro těžké díly. Větší otvor pro snadné zakládání Až do 60 kg.

8 Všechny rozměry během několika vteřin

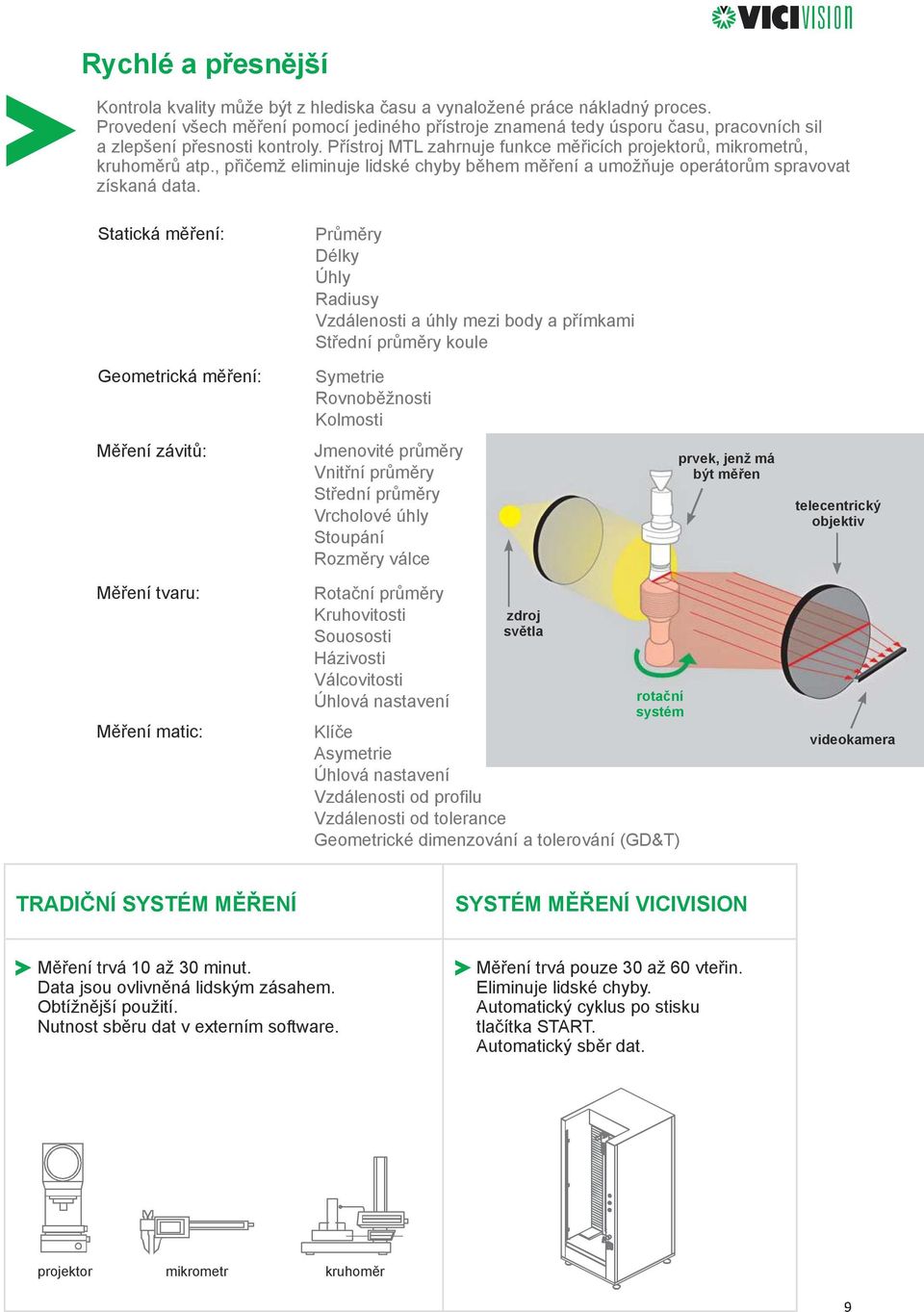

9 Rychlé a přesnější Kontrola kvality může být z hlediska času a vynaložené práce nákladný proces. Provedení všech měření pomocí jediného přístroje znamená tedy úsporu času, pracovních sil a zlepšení přesnosti kontroly. Přístroj MTL zahrnuje funkce měřicích projektorů, mikrometrů, kruhoměrů atp., přičemž eliminuje lidské chyby během měření a umožňuje operátorům spravovat získaná data. Statická měření: Geometrická měření: Měření závitů: Měření tvaru: Měření matic: Průměry Délky Úhly Radiusy Vzdálenosti a úhly mezi body a přímkami Střední průměry koule Symetrie Rovnoběžnosti Kolmosti Jmenovité průměry Vnitřní průměry Střední průměry Vrcholové úhly Stoupání Rozměry válce Rotační průměry Kruhovitosti Souososti Házivosti Válcovitosti Úhlová nastavení zdroj světla rotační systém Klíče Asymetrie Úhlová nastavení Vzdálenosti od profilu Vzdálenosti od tolerance Geometrické dimenzování a tolerování (GD&T) prvek, jenž má být měřen telecentrický objektiv videokamera TRADIČNÍ SYSTÉM MĚŘENÍ SYSTÉM MĚŘENÍ VICIVISION Měření trvá 10 až 30 minut. Data jsou ovlivněná lidským zásahem. Obtížnější použití. Nutnost sběru dat v externím software. Měření trvá pouze 30 až 60 vteřin. Eliminuje lidské chyby. Automatický cyklus po stisku tlačítka START. Automatický sběr dat. projektor mikrometr kruhoměr

10 Zvyšte svou produktivitu MTL je optický měřicí přístroj pro soustružené a broušené díly schopný provést měření na profilu dílu na dílně v několika vteřinách. To znamená: Kontrola na dílně Úspory času až jednu hodinu na každou dávku v důsledku měření kusů vedle soustruhu. Snížení prostojů výrobního stroje díky okamžité kontrole bez opuštění pracoviště. Snížení odpadu (produkce NOK kus ů ) zavedením preventivních opatření plynoucích z grafů trendů měření. Možnost implementace komunikačního interface mezi MTL a výrobním strojem pro automatickou korekci parametr ů.

11 Statistika Výsledky měření na histogramech pro okamžitou konzultaci. Protokol měřených dílů může operátor spustit přímo na přístroji. Grafy trendů měření pouhým kliknutím. Analýza trendu měření umožňuje operátorovi upravit předem offsety nástroje. Kontroly výsledk ů ve stř edu tolerancí zajišťují méně odpadu.

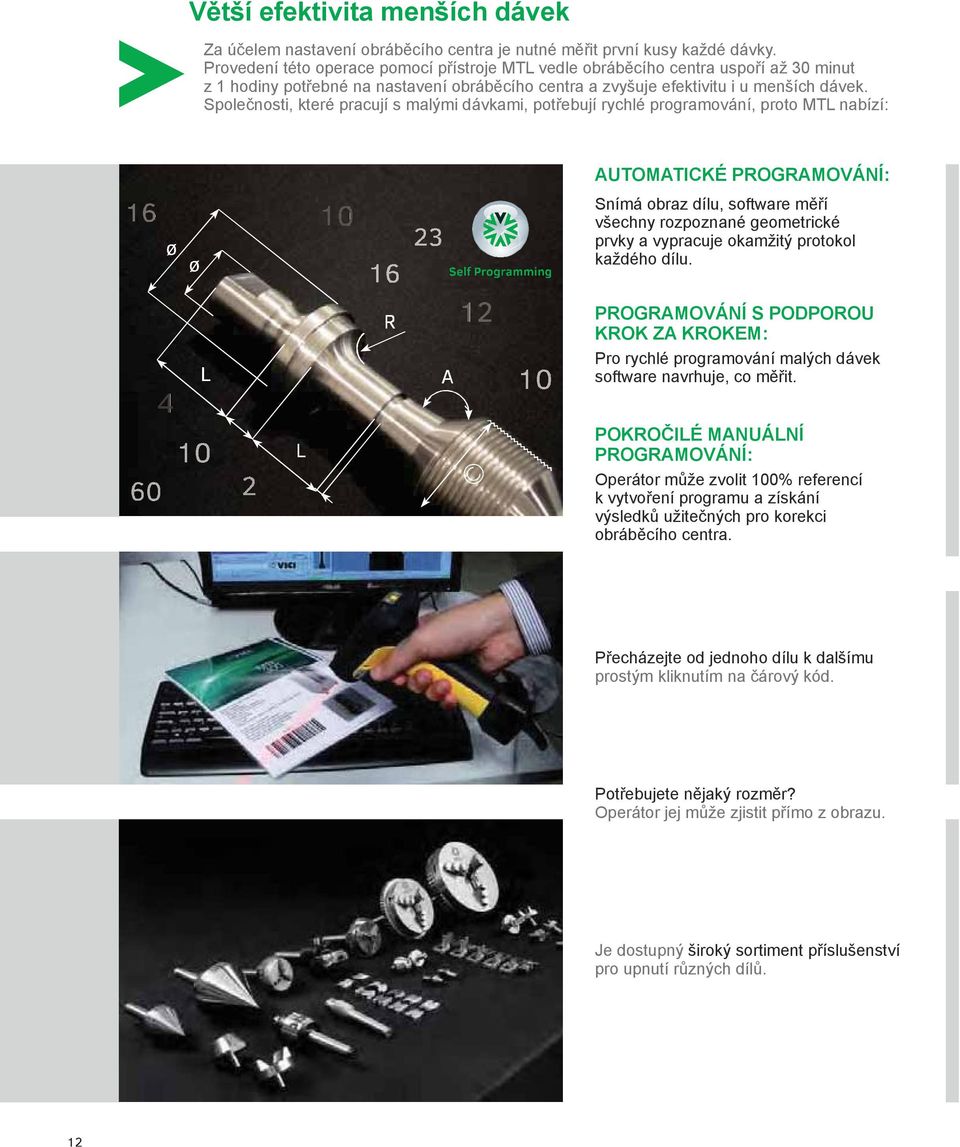

12 Větší efektivita menších dávek Za účelem nastavení obráběcího centra je nutné měřit první kusy každé dávky. Provedení této operace pomocí přístroje MTL vedle obráběcího centra uspoří až 30 minut z 1 hodiny potřebné na nastavení obrábě cího centra a zvyšuje efektivitu i u menších dávek. Společnosti, které pracují s malými dávkami, potřebují rychlé programování, proto MTL nabízí: AUTOMATICKÉ PROGRAMOVÁNÍ: Snímá obraz dílu, software měří všechny rozpoznané geometrické prvky a vypracuje okamžitý protokol každého dílu. PROGRAMOVÁNÍ S PODPOROU KROK ZA KROKEM: Pro rychlé programování malých dávek software navrhuje, co měřit. POKROČILÉ MANUÁLNÍ PROGRAMOVÁNÍ: Operátor může zvolit 100% referencí k vytvoření programu a získání výsledků užitečných pro korekci obráběcího centra. Přecházejte od jednoho dílu k dalšímu prostým kliknutím na čárový kód. Potřebujete nějaký rozměr? Operátor jej může zjistit přímo z obrazu. Je dostupný široký sortiment příslušenství pro upnutí různých dílů.

13 Specifická procesní řešení Výrobní procesy často vyžadují jednoúčelová řešení, jež musí být jednoduchá a spolehlivá pro kontrolu na lince. Proto společnost Vici Vision vylepšuje systémy optického měření celé řady MTL pomocí speciálních nástrojů a aplikací. Porovnávání se souborem DXF Porovnává profil dílu s CAD souborem DXF. Zjišťuje: maximální vzdálenost profilu maximální vzdálenost od tolerance geometrické dimenzování a tolerování (GD&T) MĚŘENÍ TURBÍN Dynamicky určuje polohu známého průměru na kole turbíny. Porovnání profilu se souborem DXF. MOŽNOST INTEGRACE S ROBOTIKOU Automatické zakládání a vyjímání řídí bez jakýchkoli dalších nákladů 100% výroby.

14 PŘÍMÉ ZOBRAZENÍ REÁLNÉHO OBRAZU DÍLU Umožňuje operátorovi zkontrolovat, že měření není kontaminováno otřepy nebo nečistotami. PROGRAMOVÁNÍ OFF-LINE Sestavujte programy měření v pohodlí svého psacího stolu, zatímco přístroj používají operátoři. Programujte na reálném obrazu dílu nebo vyjděte ze souboru DXF a zvolte upínací systémy z databáze. Při uložení programů na server lze naprogramovat několik strojů MTL najednou. Načtěte obrazy z archivů a překontrolujte dříve měřené díly bez jejich reálné přítomnosti. To je užitečné v případě prototypování, bezpečnostních součástí nebo sporů s klienty ohledně dodaných dílů. OFF-LINE může být rovně ž použito pro reverzní inženýrství a manuální detekci rozměrů profilu. TELESERVIS Vzdálená podpora technika spol. Vici Vision pro diagnostiku závad, aktualizace a pomoc s programováním složitých prvků. MODELY Měřicí pole Max. založitelné velikosti Hmotnost Rozlišení Rotace Přesnost Opakovatelnost Napájení Napětí Kmitočet Jmenovitý výkon

15 Prismatické lineární vedení s přesnými kulič kovými ložisky zajišťuje vysokou přesnost dnes i v budoucnu. Hladký a přesný pohyb horní upínací jednotky díky řešení pomocí vedení se šikmými zuby a protizávažím. Integrovaná stupňová mě rka zaručuje správnou funkci stroje. Zatažitelná konzole optického systému chrání optiku proti poškození díly během zakládání a vyjímání. Jedinečný chladicí systém Air flow pro použití i v nejnáročnějších prostředích.

16 T E C H N O L O G I E S A N D I N S T R U M E N T S Vici & C S.p.A. Via J. Gutenberg, Santarcangelo di R. (RN) tel fax KUBOUŠEK s.r.o. Lidická České Budějovice tel.: pristroje@kubousek.cz KUBOUŠEK SK, s.r.o. Na Priehon Nitra tel.: pristroje@kubousek.sk
