Z Á V I T Y. základní tvarový prvek šroubů a matic. geometricky je určen závitovou plochou, vytvořenou pohybem profilu závitu po šroubovici.

Rozměr: px
Začít zobrazení ze stránky:

Download "Z Á V I T Y. základní tvarový prvek šroubů a matic. geometricky je určen závitovou plochou, vytvořenou pohybem profilu závitu po šroubovici."

Transkript

1 Z Á V I T Y základní tvarový prvek šroubů a matic tgψ = Ph π. d geometricky je určen závitovou plochou, vytvořenou pohybem profilu závitu po šroubovici.

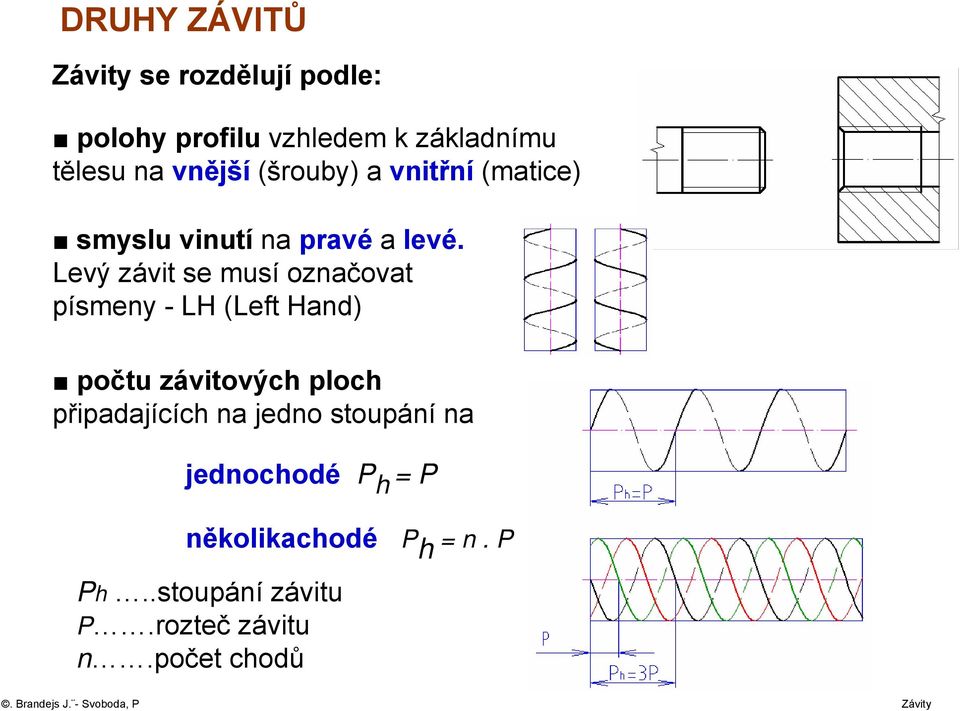

2 DRUHY ZÁVITŮ se rozdělují podle: polohy profilu vzhledem k základnímu tělesu na vnější (šrouby) a vnitřní (matice) smyslu vinutí na pravé a levé. Levý závit se musí označovat písmeny - LH (Left Hand) počtu závitových ploch připadajících na jedno stoupání na jednochodé P h = P několikachodé P h = n. P Ph..stoupání závitu P.rozteč závitu n.počet chodů

3 tvaru základního tělesa na válcové a kuželové funkce na spojovací (metrický, Whithworthův, trubkový, pancéřový a pohybové (lichoběžníkový, oblý, čtvercový ) tvaru závitového profilu na: Metrický závit s hrubou roztečí M20 s jemnou roztečí M20x1 pro jemnou mechaniku a optiku M25x0,5 palcový 1/4-28 UNF-3A pro součásti z plastů M24x1 Číselné označení platí pro velký průměr závitu a rozteč.

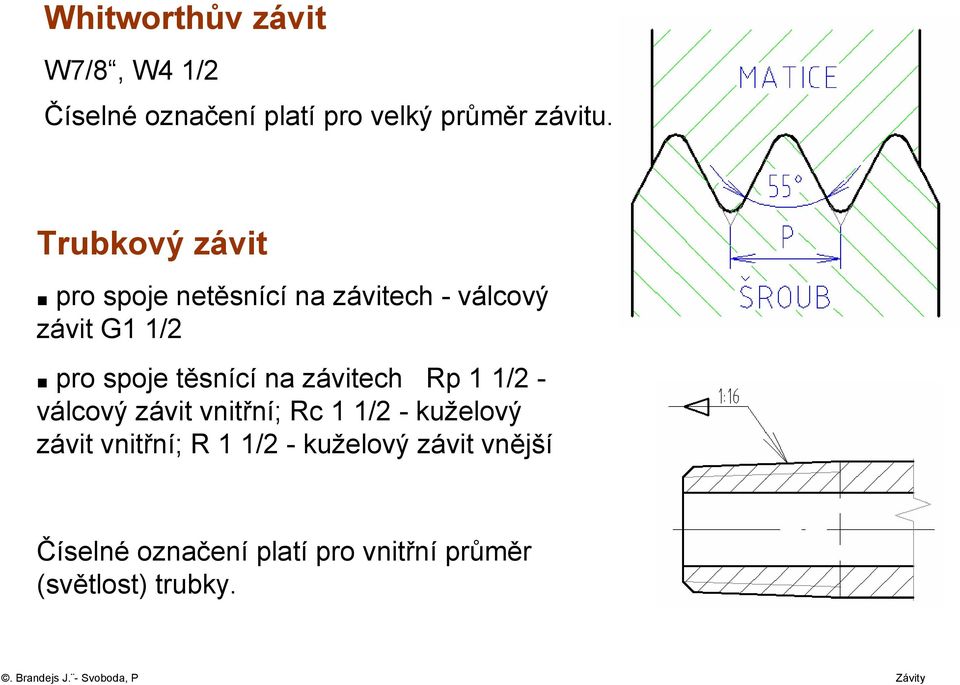

4 Whitworthův závit W7/8, W4 1/2 Číselné označení platí pro velký průměr závitu. Trubkový závit pro spoje netěsnící na závitech - válcový závit G1 1/2 pro spoje těsnící na závitech Rp 1 1/2 - válcový závit vnitřní; Rc 1 1/2 - kuželový závit vnitřní; R 1 1/2 - kuželový závit vnější Číselné označení platí pro vnitřní průměr (světlost) trubky.

5 Lichoběžníkový závit rovnoramenný jednochodý - Tr 48x8 Číselné označení platí pro velký průměr závitu a rozteč. rovnoramenný vícechodý - Tr 20x8 (P4) Číselné označení platí pro velký průměr závitu, stoupání a v závorce rozteč. nerovnoramenný - S 48x8 Číselné označení platí pro velký průměr závitu a rozteč.

6 Oblý závit Rd 40 Číselné označení platí pro velký průměr závitu. Další druhy závitů Pancéřový pro pancéřové trubky a spojky Čtvercový pohybový (nenormalizovaný) Edisonův žárovky, pojistky Pro izolátory Pro ochranné kryty svítidel Pro vruty

7 SOUSTAVA TOLERANCÍ METRICKÉHO ZÁVITU Zahrnuje: a) toleranční stupně průměrů závitu b) polohy tolerančních polí c) doporučené kombinace tolerančních stupňů a poloh tolerančních polí (tolerančních tříd) Uložení s vůlí Tolerance průměrů jsou určeny stupni přesnosti tolerují se odděleně Šroub: střední Ø závitu - 3; 4; 5; 6; 7; 8 velký Ø závitu - 4; 6; 8 Matice: střední Ø závitu - 4; 5; 6; 7; 8 malý Ø závitu - 4; 5; 6; 7; 8

8 Polohy tolerančních polí jsou určeny základní úchylkou úchylky a tolerance se měří kolmo k ose závitu Závit šroubu: střední Ø závitu velký Ø závitu - e; f; g; h - e; f; g; h

9 Závit matice: střední Ø závitu malý Ø závitu - G; H - G; H Toleranční třídy jsou kombinací tolerančního stupně a polohy tolerančního pole. Uvádějí se ve vztahu k délce zašroubování S, N, L. Pro normální délky zašroubování je přednostní třída 6H pro závit matice a 6g pro závit šroubu.

10 Doporučené toleranční třídy pro uložení s vůlí se uvádějí ve vztahu k délce zašroubování S, N, L. Závit matice Třída přesnosti Poloha tolerančního pole G S N L Poloha tolerančního pole H S N L Jemná 4H 5H 6H Střední (5G) 6G (7G) 5H 6H 7H Hrubá Závit šroubu Třída přesnosti Poloha tol. pole e S N L Poloha tol. pole f S N L Poloha tol. pole g S N L Poloha tol. pole h S N L Jemná (4g) (5g4g) 3h4h) 4h (5h4h) Střední 6e (7e6e) 6f (5g6g) 6g (7g6g) (5h6h) 6h (7h6h) Hrubá (8e) (9e8e) 8g (9g8g)

11 Příklady označování metrických závitů M12-7g 6g M16-6g M12-5H 6H M16x1,5-6H/6g M27x2-6H-S toleranční třída pro velký průměr šroubu toleranční třída pro střední průměr šroubu toleranční třída pro střední a velký průměr šroubu toleranční třída pro malý průměr matice toleranční třída pro střední průměr matice uložení závitového spoje krátký závit M8x1-5h6h-L-LH levý závit

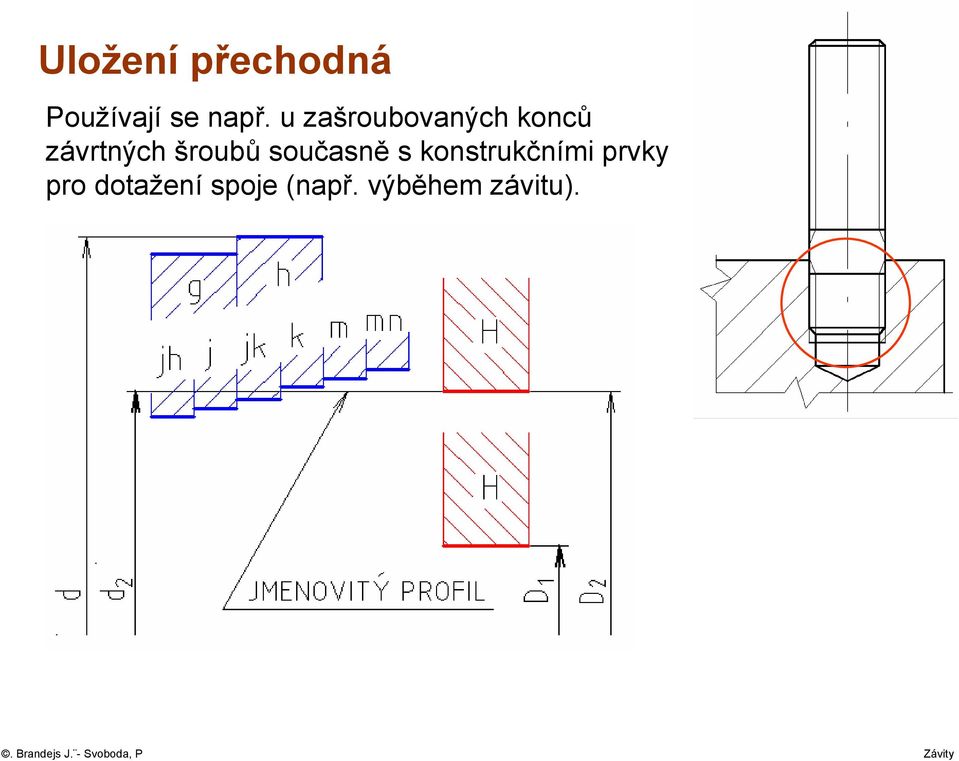

12 Uložení přechodná Používají se např. u zašroubovaných konců závrtných šroubů současně s konstrukčními prvky pro dotažení spoje (např. výběhem závitu).

13 Vybraná přechodná uložení metrického závitu Jmenovitý průměr závitu d (mm) od do Materiál součásti s vnitřním závitem ocel litina slitina Al a Mg ocel litina slitiny Al a Mg ocel litina slitiny Al a Mg Uložení 2H6H 1k6h 2H6H 1mn6h 2H5H 1k6h 2H5H 1mn6h 2H5H 1k6h Délky zašroubování pro přechodná uložení metrického závitu Ocel Litina Materiál součástí s vnitřním závitem Hliníkové a hořčíkové slitiny Délka zašroubování min max 1d 1,25d 1,25d 1,5d 1,5d 2d

14 Zobrazování a kótování závitů Vnější závit - šroub Vnitřní závit - matice

15 Měření a kontrola závitů Závitové kalibry a měřidla s indikací Měření středního průměru a úhlu boků pomocí drátků
