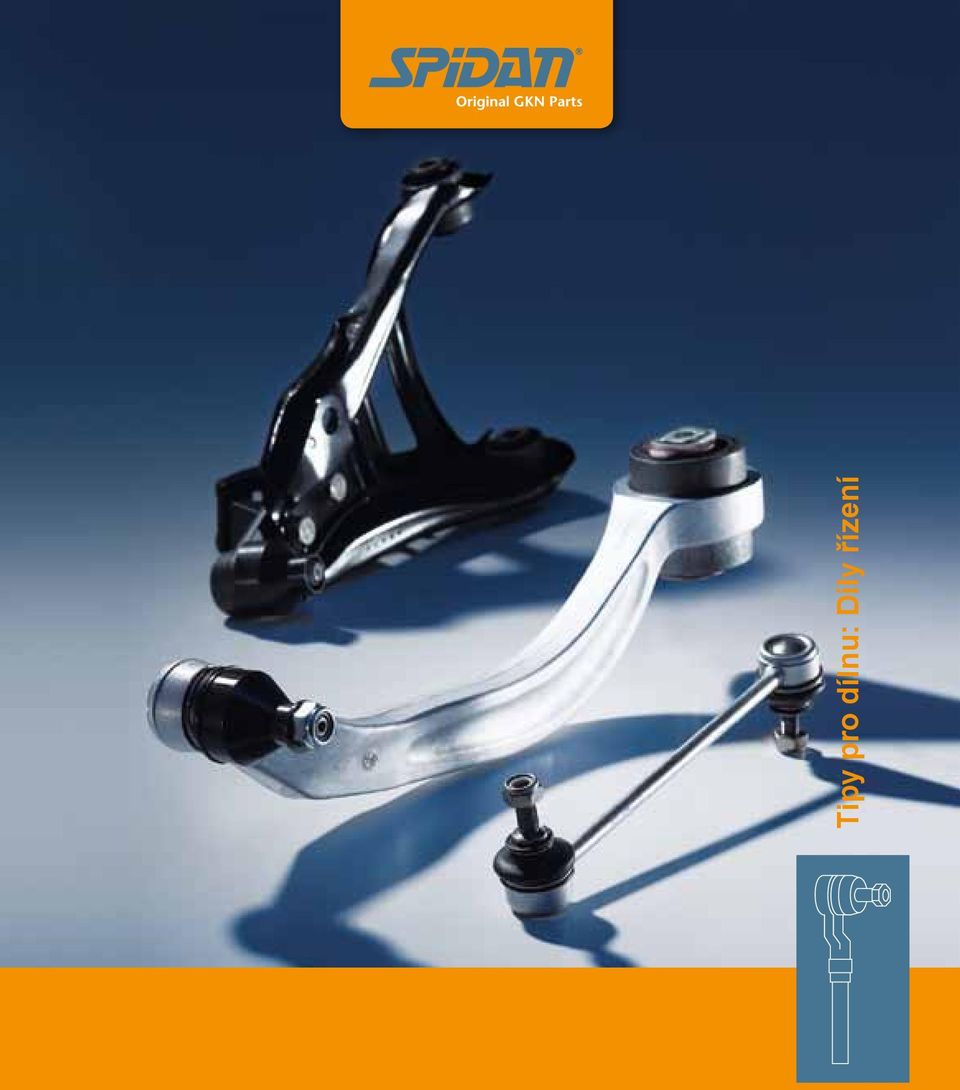

1 Tipy pro dílnu: Díly řízení

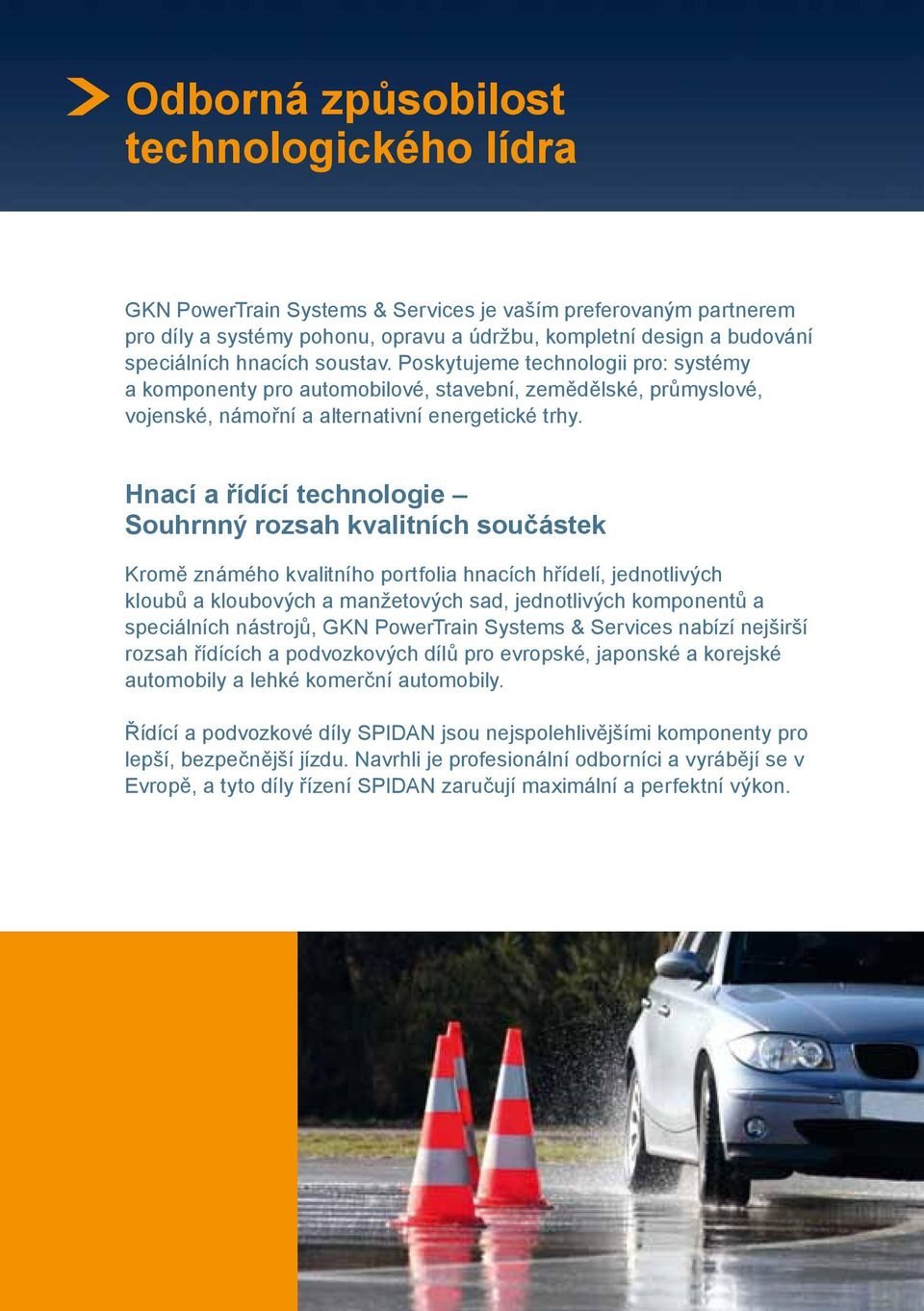

2 Odborná způsobilost technologického lídra GKN PowerTrain Systems & Services je vaším preferovaným partnerem pro díly a systémy pohonu, opravu a údržbu, kompletní design a budování speciálních hnacích soustav. Poskytujeme technologii pro: systémy a komponenty pro automobilové, stavební, zemědělské, průmyslové, vojenské, námořní a alternativní energetické trhy. Hnací a řídící technologie Souhrnný rozsah kvalitních součástek Kromě známého kvalitního portfolia hnacích hřídelí, jednotlivých kloubů a kloubových a manžetových sad, jednotlivých komponentů a speciálních nástrojů, GKN PowerTrain Systems & Services nabízí nejširší rozsah řídících a podvozkových dílů pro evropské, japonské a korejské automobily a lehké komerční automobily. Řídící a podvozkové díly SPIDAN jsou nejspolehlivějšími komponenty pro lepší, bezpečnější jízdu. Navrhli je profesionální odborníci a vyrábějí se v Evropě, a tyto díly řízení SPIDAN zaručují maximální a perfektní výkon.

3 Kvalitní řídící a podvozkové díly SPIDAN jsou mnohem spolehlivější s ohledem na: Brzdnou dráhu Testy dokazují, že řízení s opotřebovanými (anebo nekvalitními) řídícími a podvozkovými díly mají negativní dopad na brzdnou dráhu. Při rychlosti 50 km/h se brzdná dráha vozidla s opotřebovanými řídícími a podvozkovými díly prodlouží o 2 metry! Stabilitu na vozovce Od rychlosti 57 km/h ztrácí vozidlo s řídícími a podvozkovými díly nízké kvality kontakt s vozovkou. To samé se stane při vyhýbání překážkám na vozovce. Řídící systém hraje důležitou roli pro stabilitu vozidla. Prokluz kol Prokluz kol se vyskytuje, když nedokážou-li pneumatiky již odvádět vodu mezi pneumatikou a vozovkou. Když řídící a podvozkové díly řádně nefungují, riziko klouzání kol se zvyšuje.

4 Montážní pokyny: Kulový kloub 1 Nadzdvihněte auto zvedákem, až do pracovní úrovně a demontujte kolo. 2 Když je kulový kloub upevněný k příčnému ramenu nápravy prostřednictvím nýtů, odstraňte je. 3 Použijte speciální montážní nástroj (stahovák kulového kloubu), jako je to zobrazeno pro demontáž kulového kloubu. 4 Namontujte kulový kloub SPIDAN. Vždy použijte všechny šrouby a matice zahrnuté v opravné sadě. Buďte zvlášť opatrní, abyste nepoškodili prachovky a zvolte utahovací moment dle montážních pokynů OE.

5 Pozor: Vždy dodržujte pokyny a postupy doporučované v příslušném dílenském manuálu. Vždy respektujte hodnoty utahovacích momentů uváděné výrobcem vozidla anebo komponentů. POZOR: Vždy dávejte pozor na vaši vlastní bezpečnost a bezpečnost jiných. Prosím, pracujte bezpečně a používejte bezpečnostní vybavení. Díly anebo nástroje, které spadnou, mohou způsobit vážné zranění. 5 Namontujte kolo a spusťte auto na zem. Dotáhněte a zabezpečte šrouby kola. Zvolte utahovací moment dle pokynů výrobce vozidla. Pak proveďte zkušební jízdu vozidla a pečlivě zkontrolujte geometrii kol. Je-li to potřebné, upravte ji. Laskavě upozorněte vašeho zákazníka, aby po čase dotáhl šrouby kol, jak to doporučuje výrobce vozidla. Věděli jste Všechny SPIDAN řídící a gumové montážní díly splňují anebo překračují standardy původních dílů. Toto vyplývá z rozsáhlého testování: Testy tvrdosti všech komponentů Analýza materiálu Testy tlaku, tahu a cyklické testy Testy životnosti Díly se testují v skutečných jízdných podmínkách na vozovce (pro km) Testy infiltrace vody

6 Tip pro opravu: Axiální klouby Před montáží vždy několikrát pohněte čepem a prachovkou. Zkontrolujte plynulý pohyb čepu. Vytlačte vzduch z prachovky. Naolejujte čep, nepoužívejte mazivo. Tip pro opravu: Kulové klouby Předtím, než zatlačíte kulový kloub do ramena ujistěte se, jestli je vnitřní plocha příčného ramena nápravy čistá a bez prachu Vždy používejte speciální montážní nástroje! Zkontrolujte správné připojení vrchu prachovky Vždy zkontrolujte šrouby a matice s ohledem jejich těsného utažení Respektujte utahovací moment uváděný výrobcem vozidla Nikdy pro utahování nepoužívejte pneumatický klíč! Vždy používejte nové matice a šrouby

7 Kontrola Řídící a podvozkové díly jsou díly, které se opotřebují. Jejich kontrola by se měla vykonávat jako součást běžné pravidelné údržby. Normální údržba vozidla a posouzení nedostatků komponentů jsou potřebné pro zamezení vážných mechanických problémů, jako i nepohodlí řidiče. Kroky běžné prohlídky: Vyčistěte kulový kloub Pozor! Buďte zvlášť opatrní, abyste nepoškodili prachovku! Zkontrolujte prachovku: prasklé, přeřezané anebo poškozené membrány umožňují proniknutí nečistot. Toto zvyšuje opotřebení vnitřku kloubu, pohyb kulového čepu se stane obtížným. Kloub se musí ihned vyměnit! Zkontrolujte zadní kryt s ohledem na poškození Zkontrolujte, zda je pouzdro opotřebované: do pouzdra může vnikat voda, kloub bude rezivý a porézní. Když kontrolujete vůli, zabezpečte, aby vozidlo stálo stabilně na rovném povrchu. Podepřete kola nebo snižte příčná ramena před prohlídkou. Pro kontrolu možného opotřebování použijte vhodný nástroj (volnost) mezi kulovým kloubem a čepem vozového kola Umístěte nástroj / páku mezi čep vozového kola a kulový kloub, posuňte směrem dolů Nejmenší viditelná vůle je dostatečná pro výměnu kulového kloubu, protože horní matice je teď vystavena velkým silám a může se porušit. Neriskujte bezpečnost řidiče!

8 Montážní pokyny: Příčné rameno nápravy (a pouzdra) 1 Zdvihněte vozidlo do pracovní úrovně a demontujte kolo. Uvolněte matice a šrouby kulového kloubu. 2 Uvolněte a odstraňte všechny montážní díly příčného ramene nápravy. 3 Odstraňte příčné rameno nápravy. 4 Vyměňte jej za díl SPIDAN. Namontujte zajišťovací šrouby, ale ještě je neutahujte.

9 Pozor: Vždy dodržujte pokyny a postupy doporučované v příslušném dílenském manuálu. Pokaždé respektujte hodnoty utahovacího momentu uváděné výrobcem vozidla nebo komponentů. Pozor: Vždy dávejte pozor na svou vlastní bezpečnost a bezpečnost jiných. Prosím, pracujte bezpečně a používejte bezpečnostní vybavení. Díly anebo nástroje, které spadnou, mohou způsobit vážné zranění. 5 Namontujte kolo a snižte auto. Posunujte několikrát vozidlem dopředu a zpět. Pak utáhněte zajišťovací šrouby příčného ramene nápravy. Nepoužívejte pneumatický klíč! 6 Utáhněte šrouby kola. Zvolte utahovací moment dle pokynů výrobce vozidla. 7 Pečlivě zkontrolujte / upravte geometrii kol. 8 Proveďte zkušební jízdu vozidla.

10 Tip pro opravu: Pouzdra Pozor: Když používáte univerzální páku, zajistěte, abyste nepřepnuli (a nepoškodili) pouzdra. Když vyměňujete zavěšené rameno nápravy anebo příčné rameno nápravy, zabezpečte, aby bylo nastavené správně před utáhnutím bezpečnostních šroubů. Když tak neučiníte, mohlo by to způsobit předčasné opotřebování pouzder Pouzdra SPIDAN vyměňujte s použitím vhodného (např. hydraulického) lisu Pozor: Vždy dodržujte pokyny a postupy doporučované v příslušném manuálu. Pokaždé respektujte hodnoty utahovacího momentu uváděné výrobcem vozidla anebo komponentů. Pozor: Vždy dávejte pozor na vaši vlastní bezpečnost a bezpečnost jiných. Prosím, pracujte bezpečně a používejte bezpečnostní vybavení. Díly anebo nástroje, které spadnou, mohou způsobit vážné zranění.

11 Montážní pokyny: Stabilizační tyč 1 Zdvihněte vozidlo až do pracovní úrovně. Když je to potřebné, demontujte kolo. Uvolněte obě matice stabilizační tyče. 2 Pozor: Nikdy nepoužívejte pneumatický klíč pro montáž matic stabilizátorů! Vyměňte stabilizační tyč za náhradní díly SPIDAN. Vždy vyměňujte stabilizační tyče v párech! 3 V případě stabilizačních tyčí s kulovými klouby: namontujte matice s použitím očkového a imbus klíče. V případě stabilizačních spojení s pouzdry: nainstalujte bez napnutí. Kolo namontujte podle pokynů výrobce. 4 Teď utáhněte bezpečnostní šrouby a šrouby kola. Zvolte utahovací moment dle pokynů výrobce vozidla. Vozidlo podrobte zkušební jízdě.

12 Montážní pokyny: axiální tyč řízení / kulový kloub 1 Zdvihněte vozidlo až do pracovní úrovně a demontujte kolo. 2 Uvolněte kontramatici na konci spojovací tyče řízení a nechte ji v takové blízkosti, jak je to možné při její původní poloze (změřte vzdálenost). Toto zjednoduší později nalezení správné polohy pro kulový kloub. 3 Uvolněte bezpečnostní šroub konce spojovací tyče řízení. 4 Pro demontáž tyče použijte montážní nástroj, jako je to zobrazeno.

13 5 Pozor: dodržujte pokyny a postupy doporučované v příslušném dílenském manuálu. Pokaždé respektujte hodnoty utahovacího momentu uváděné výrobcem vozidla anebo komponentů. Odstraňte svorky a manžetu řízení. 6 Zabezpečte držák a uvolněte kulový kloub. 7 Namontujte kulový kloub SPIDAN. Zvolte utahovací moment uváděný v pokynech od výrobce vozidla. 8 Namontujte manžetu řízení a upevněte svorky. Pokračování na následující straně

14 Pokračování montážních pokynů: axiální tyč řízení / kulový kloub 9 Pozor: Vždy dávejte pozor na vaši vlastní bezpečnost a bezpečnost jiných. Prosím, pracujte bezpečně a používejte bezpečnostní vybavení. Díly anebo nástroje, které spadnou, mohou způsobit vážné zranění. Zašroubujte konec spojovací tyče řízení vůči kontramatici. Pro zamezení škodám zabezpečte, aby se drážka na konci spojovací tyče řízení správně dostala do krytu ložiska kola. 10 Zvolte utahovací moment uváděný v pokynech od výrobce vozidla. 11 Namontujte kolo a snižte auto. Posunujte vozidlo několikrát dopředu a dozadu. Pak utáhněte šrouby kola. Zvolte utahovací moment uváděný v pokynech od výrobce vozidla. 12 Pečlivé zkontrolujte geometrii kol. Je-li to potřebné, nastavte ji. Proveďte zkušební jízdu vozidla.

15 Instalační pokyny: Montáž stabilizátoru 1 Pozor: vždy dodržujte pokyny a pokyny doporučované v příslušném dílenském manuálu. Pokaždé respektujte hodnoty utahovacího momentu udávané výrobcem vozidla anebo komponentu! Zdvihněte vozidlo až do pracovní úrovně. Když je to potřebné, demontujte kolo. Odstraňte montážní svorky stabilizátoru. 2 Vyměňte všechny montážní díly stabilizátoru za náhradní díly SPIDAN. Vždy vyměňujte v párech! 3 Montážní svorku nainstalujte se zvolením utahovacího momentu doporučovaného výrobcem vozidla. 4 Když je to potřebné, namontujte kolo podle pokynů výrobce. Vozidlo podrobte zkušební jízdě.
