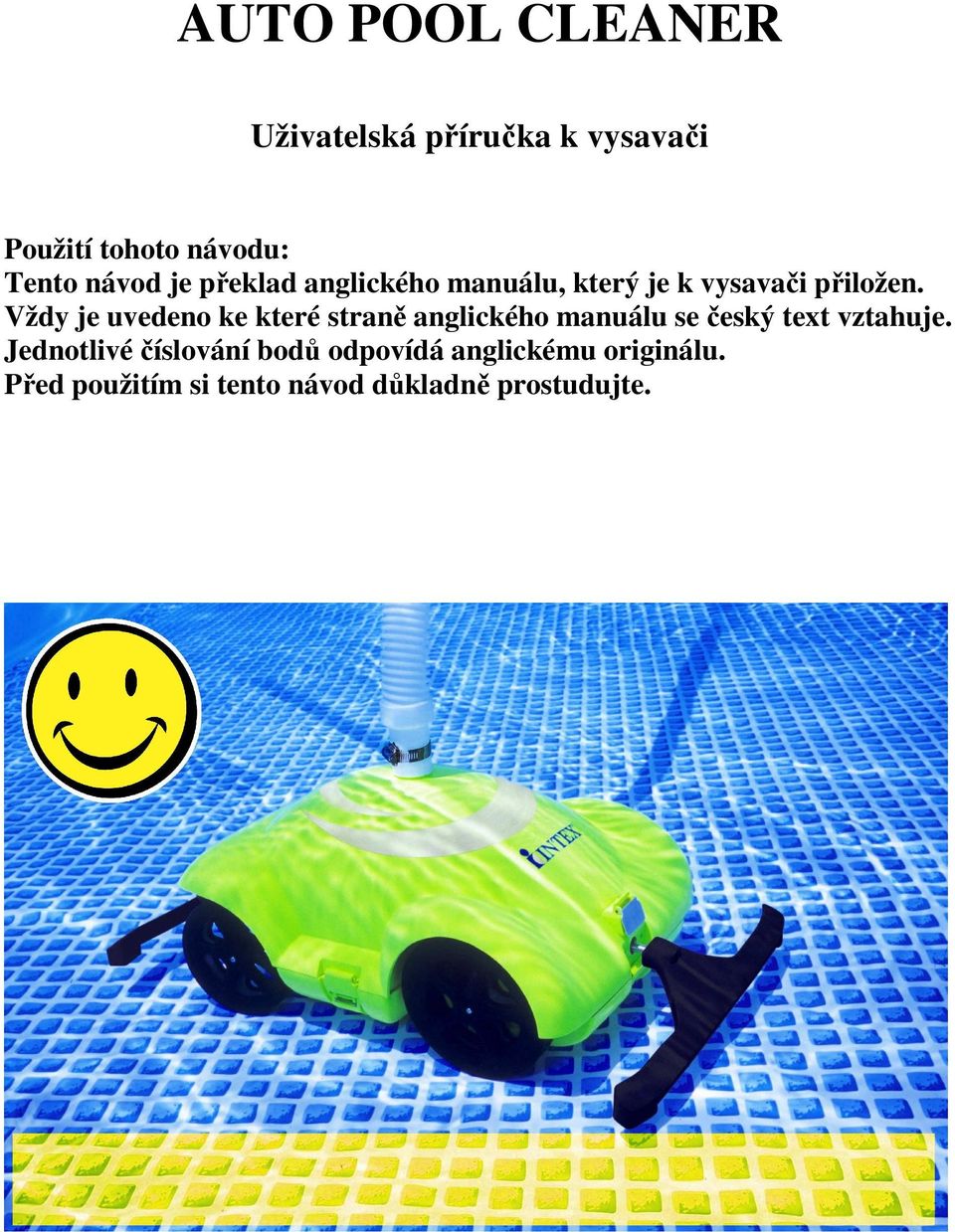

1 AUTO POOL CLEANER Uživatelská příručka k vysavači Použití tohoto návodu: Tento návod je překlad anglického manuálu, který je k vysavači přiložen. Vždy je uvedeno ke které straně anglického manuálu se český text vztahuje. Jednotlivé číslování bodů odpovídá anglickému originálu. Před použitím si tento návod důkladně prostudujte.

Vždy je uvedeno ke které straně anglického manuálu se český text vztahuje.

2 Texty na straně 2: Obsah Varování 3 Seznam součástí 4-5 Sestavení vysavače Návod k použití..9 Vyčištění po použití...10 Dlouhodobé uskladnění.11 Odstraňování problémů...12 Obecné zásady bezpečnosti...13 Texty na straně 3: Pozorně čtěte toto upozornění PRO ZABRÁNĚNÍ ÚRAZU CHRAŇTE TENTO VÝROBEK PŘED DĚTMI A NEUMOŽŇUJTE JIM MANIPULACI S NÍM NEPOUŽÍVEJTE FILTRACI POKUD JE BAZÉN POUŽÍVÁN VYPNĚTE, NEBO ODPOJTE FILTRACI POKUD S NÍ BUDETE MANIPULOVAT VYJMĚTE VYSAVAČ PŘED ZAKRYTÍM BAZÉNU PLACHTOU VYSAVAČ SKLADUJTE NA SUCHÉM A ČISTÉM MÍSTĚ PRO ŘEŠENÍ PROBLÉMŮ S VYSAVAČEM, NEBO FILTRACÍ ČTĚTE PŘÍSLUŠNÉ MANUÁLY Nerespektování těchto pokynů může mít za následek poškození výrobku, nebo vážný úraz.

..13 Texty na straně 3: Pozorně čtěte toto upozornění PRO ZABRÁNĚNÍ ÚRAZU CHRAŇTE TENTO VÝROBEK PŘED DĚTMI A NEUMOŽŇUJTE JIM MANIPULACI S NÍM NEPOUŽÍVEJTE FILTRACI POKUD JE

3 Texty na straně 4: Před sestavením si přečtěte návod a zkontrolujte kompletnost výrobku. Seznam součástí Číslo součásti Popis Počet ks. Číslo náhradního dílu 1 Horní kryt Šrouby Nárazník Hrubé síto Dolní kryt Páska na hadice Koncovka na hadici Hadice A Hadice B Hadice C Hadice D Závaží Vyobrazení součástí je pouze ilustrativní a může se lišit. Vyobrazené součásti nejsou v měřítku. Texty na straně 6: Návod na sestavení 1. Vložte závaží (12) do dolního krytu vysavače. Viz obr Šrouby (2) připevněte k vysavači nárazníky (3) na obou stranách. Viz obr.2 Texty na straně 7: 3. Z vnitřní strany bazénu odšroubujte trysku vratné větve (horní) Viz obr. 3!!!VYSAVAČ SE PŘIPOJUJE NA VÝTLAK, NIKOLI NA SÁNÍ!!!

Hadice B 3 10851 10 Hadice C 2 10852 11 Hadice D 1 10957 12 Závaží 2 11138 Vyobrazení součástí je pouze ilustrativní a může se lišit. Vyobrazené součásti nejsou v měřítku.

4 Slovníček k obr. 3: Lower hose connection spodní napojení hadice Upper hose connection horní napojení hadice Inside of the pool wall vnitřní strana bazénu Threaded strainer conector napojení sítka se závitem Nozzle tryska 4. Našroubujte hadicovou koncovku (7) na hadici A (8) Viz obr Našroubujte hadici A (8) s koncovkou z vnitřní strany bazénu na napojení se závitem Texty na straně 8: 6. mimo bazén spojte zbytek hadic podle velikosti bazénu v pořadí dle popisu (viz obr 6) B-C-B-C-B-D 7. sponou na hadice (6) utáhněte hadici D k vyústění na horním krytu vysavače viz obr 7 8. Ponořte vysavač do vody. Potopte smontované hadice, aby se naplnily vodou a vyšel z nich vzduch. 9. zapojte hadici B (9) ze smontovnaých hadic na hadici A (8), která již byla nainstalována v kroku 4. Viz obr Sestavte filtraci. Vysavač je nyní již připraven k provozu. Texty na straně 9: 1. filtrace je vzduchotěsný systém. Pohybem proti směru hodinových ručiček o 1-2 otočky, uvolněte horní osvzdušňovací ventil. 2. jakmile z ventilu začne vytékat voda, ventil opět uzavřete. Dotahujte jej s citem! 3. zapněte filtraci 4. podržte vysavač dnem vzhůru pod hladinou viz obr.9, Tím z celého systému unikne veškerý vzduch, vysavač klesne ke dnu a čištění může začít. 5. vysavač změní směr pokaždé, když se jeden z nárazníků dotkne stěny.

tryska 4. Našroubujte hadicovou koncovku (7) na hadici A (8) Viz obr. 4 5. Našroubujte hadici A (8) s koncovkou z vnitřní strany bazénu na napojení se závitem Texty na straně 8: 6.

5 Texty na straně 10: Čištění síta vysavače 1. ujistěte se, že je filtrace vypnutá a přívodní kabel je vytažen ze zástrčky. Vyjměte vysavač z bazénu. 2. uvolněte 4 přezky na obou stranách viz obr vyjměte hrubé síto a jestliže jsou na něm, nebo na vysavači nečistoty, opláchněte je zahraní hadicí. Pokud je to zapotřebí, použijte kartáč. Viz obr rozeberte vysavač obráceným postupem dle bodů 1, 2, 3 Dlouhodobé skladování 1. ujistěte se, že je filtrace vypnuta a odpojena ze sítě 2. rozložte vysavač dle tohoto návodu 3. důkladně omyjte a osušte všechny součásti 4. hadice uložte hadice v narovnané poloze nesmotávejte je! 5. obal je možné využít k uskladnění. Skladujte na čistém, chladném a suchém místě Texty na straně 11 Řešení problémů Problém: Řešení: Vysavač se nepohybuje, nebo se pohybuje velmi pomalu. - 1) vysavač se zasekl o varhánky nerovnosti, nadzvedněte jej - 2) zkontrolujte cirkulační okruh a) ujistěte se, že je filtrace zapnutá b) ujistěte se, že jsou písty (ventily) otevřené c) propláchněte filtraci, nebo vyměňte kartuši Problém: Řešení: Vysavač má tendenci plavat a nadskakuje Vyžeňte vzduch z vysavače dle manuálu

rozeberte vysavač obráceným postupem dle bodů 1, 2, 3 Dlouhodobé skladování 1. ujistěte se, že je filtrace vypnuta a odpojena ze sítě 2. rozložte vysavač dle tohoto návodu 3.

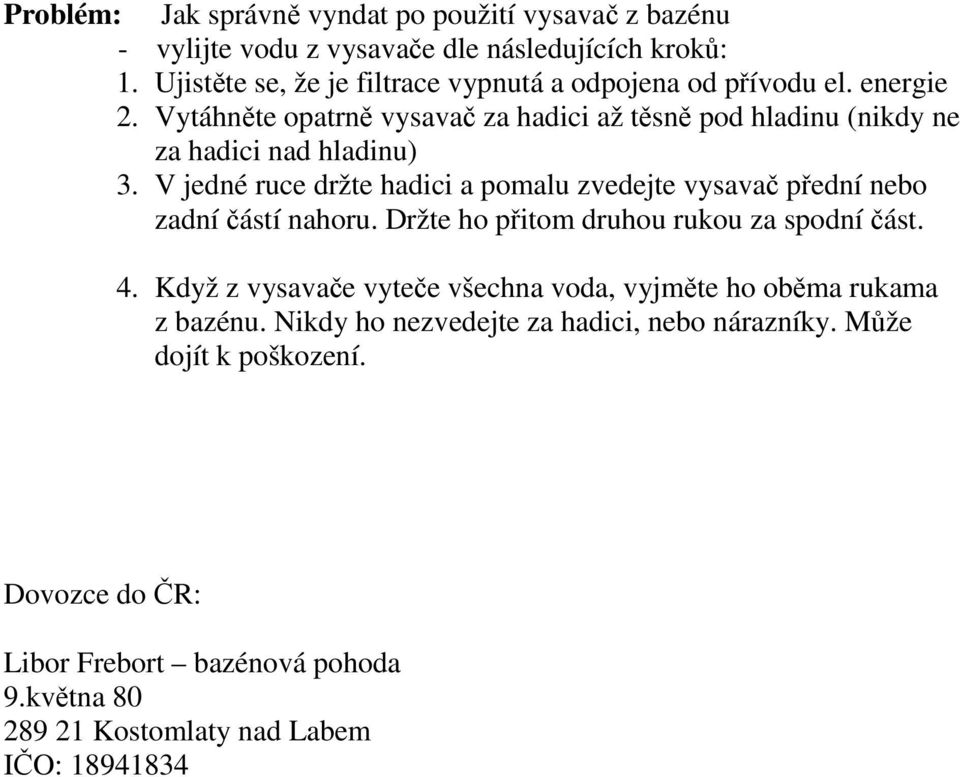

6 Problém: Jak správně vyndat po použití vysavač z bazénu - vylijte vodu z vysavače dle následujících kroků: 1. Ujistěte se, že je filtrace vypnutá a odpojena od přívodu el. energie 2. Vytáhněte opatrně vysavač za hadici až těsně pod hladinu (nikdy ne za hadici nad hladinu) 3. V jedné ruce držte hadici a pomalu zvedejte vysavač přední nebo zadní částí nahoru. Držte ho přitom druhou rukou za spodní část. 4. Když z vysavače vyteče všechna voda, vyjměte ho oběma rukama z bazénu. Nikdy ho nezvedejte za hadici, nebo nárazníky. Může dojít k poškození. Dovozce do ČR: Libor Frebort bazénová pohoda 9.května Kostomlaty nad Labem IČO:

Vytáhněte opatrně vysavač za hadici až těsně pod hladinu (nikdy ne za hadici nad hladinu) 3.
