1 VZDUCHOVÉ CLONY ADCS-A/E NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

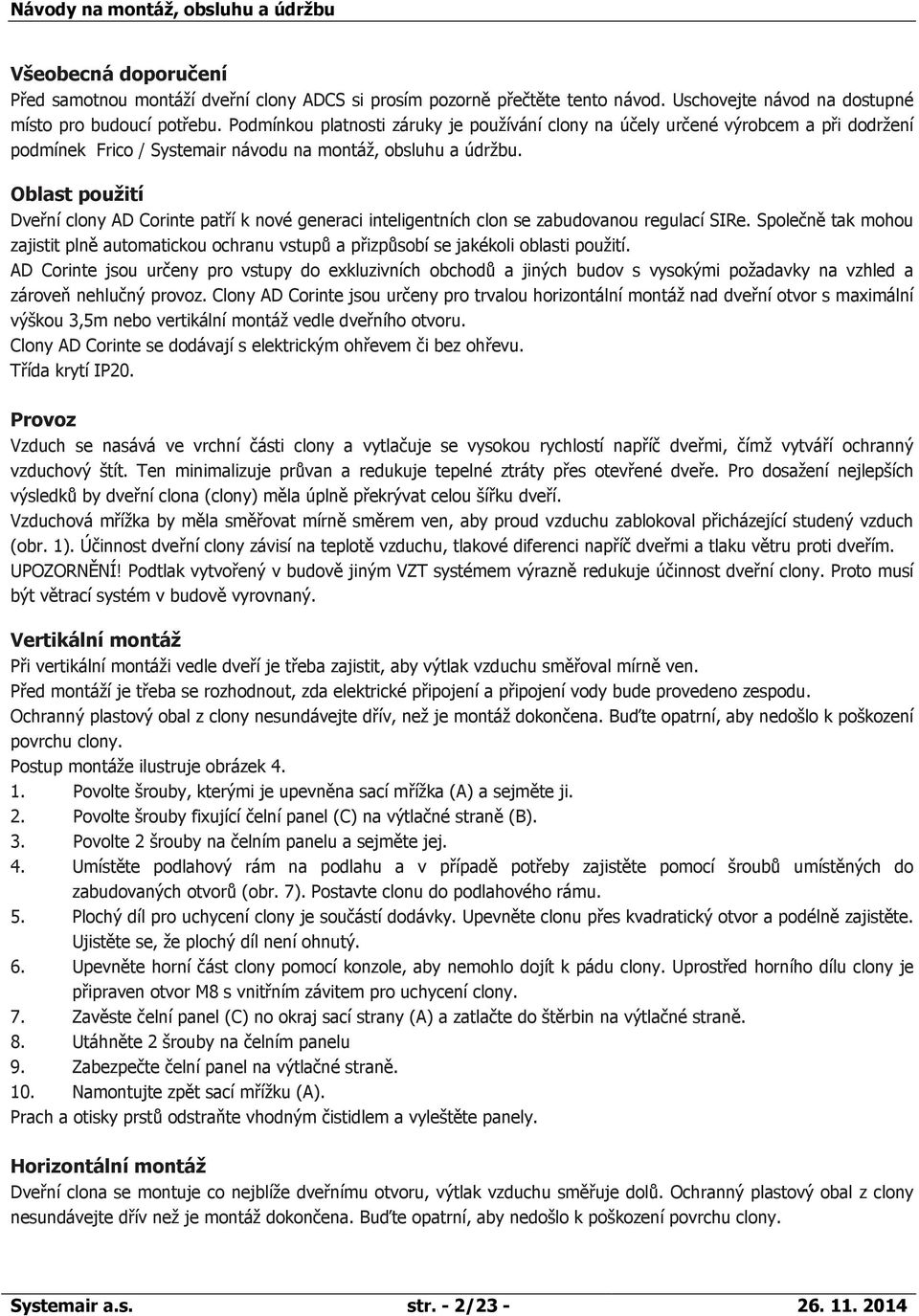

2 Všeobecná doporučení Před samotnou montáží dveřní clony ADCS si prosím pozorně přečtěte tento návod. Uschovejte návod na dostupné místo pro budoucí potřebu. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu. Oblast použití Dveřní clony AD Corinte patří k nové generaci inteligentních clon se zabudovanou regulací SIRe. Společně tak mohou zajistit plně automatickou ochranu vstupů a přizpůsobí se jakékoli oblasti použití. AD Corinte jsou určeny pro vstupy do exkluzivních obchodů a jiných budov s vysokými požadavky na vzhled a zároveň nehlučný provoz. Clony AD Corinte jsou určeny pro trvalou horizontální montáž nad dveřní otvor s maximální výškou 3,5m nebo vertikální montáž vedle dveřního otvoru. Clony AD Corinte se dodávají s elektrickým ohřevem či bez ohřevu. Třída krytí IP20. Provoz Vzduch se nasává ve vrchní části clony a vytlačuje se vysokou rychlostí napříč dveřmi, čímž vytváří ochranný vzduchový štít. Ten minimalizuje průvan a redukuje tepelné ztráty přes otevřené dveře. Pro dosažení nejlepších výsledků by dveřní clona (clony) měla úplně překrývat celou šířku dveří. Vzduchová mřížka by měla směřovat mírně směrem ven, aby proud vzduchu zablokoval přicházející studený vzduch (obr. 1). Účinnost dveřní clony závisí na teplotě vzduchu, tlakové diferenci napříč dveřmi a tlaku větru proti dveřím. UPOZORNĚNÍ! Podtlak vytvořený v budově jiným VZT systémem výrazně redukuje účinnost dveřní clony. Proto musí být větrací systém v budově vyrovnaný. Vertikální montáž Při vertikální montáži vedle dveří je třeba zajistit, aby výtlak vzduchu směřoval mírně ven. Před montáží je třeba se rozhodnout, zda elektrické připojení a připojení vody bude provedeno zespodu. Ochranný plastový obal z clony nesundávejte dřív, než je montáž dokončena. Buďte opatrní, aby nedošlo k poškození povrchu clony. Postup montáže ilustruje obrázek Povolte šrouby, kterými je upevněna sací mřížka (A) a sejměte ji. 2. Povolte šrouby fixující čelní panel (C) na výtlačné straně (B). 3. Povolte 2 šrouby na čelním panelu a sejměte jej. 4. Umístěte podlahový rám na podlahu a v případě potřeby zajistěte pomocí šroubů umístěných do zabudovaných otvorů (obr. 7). Postavte clonu do podlahového rámu. 5. Plochý díl pro uchycení clony je součástí dodávky. Upevněte clonu přes kvadratický otvor a podélně zajistěte. Ujistěte se, že plochý díl není ohnutý. 6. Upevněte horní část clony pomocí konzole, aby nemohlo dojít k pádu clony. Uprostřed horního dílu clony je připraven otvor M8 s vnitřním závitem pro uchycení clony. 7. Zavěste čelní panel (C) no okraj sací strany (A) a zatlačte do štěrbin na výtlačné straně. 8. Utáhněte 2 šrouby na čelním panelu 9. Zabezpečte čelní panel na výtlačné straně. 10. Namontujte zpět sací mřížku (A). Prach a otisky prstů odstraňte vhodným čistidlem a vyleštěte panely. Horizontální montáž Dveřní clona se montuje co nejblíže dveřnímu otvoru, výtlak vzduchu směřuje dolů. Ochranný plastový obal z clony nesundávejte dřív než je montáž dokončena. Buďte opatrní, aby nedošlo k poškození povrchu clony. Systemair a.s. str. - 2/

3 Pro zajištění optimálního výkonu se doporučuje, aby bylo zachováno min. 220 mm volného prostoru nad clonou. Při menší vzdálenosti může docházet k přehřátí clony. Clona je dodávána se 2ks konzol pro montáž na zeď nebo do stropu. Horizontální montáž na zeď 1. Nainstalujte konzole na zeď. Velikost a rozteče otvorů viz. obr. 7 a Zavěste clonu a zajistěte pomocí šestihranného klíče a dodaných šroubů M8. Horizontální montáž do stropu 1. Nainstalujte závěsy (nejsou součástí dodávky) do stropu, rozměry viz. obr. 7 a Namontujte na clonu konzole pomocí šestihranného klíče a šroubů M8. 3. Zavěste clonu a upevněte konzole k závěsům. Poznámka: Pokud je clona zavěšena pomocí řetězů, musí být dále pevně ukotvena. Elektrické připojení Elektrické připojení dveřní clony musí provádět pouze kvalifikovaná oprávněná osoba elektrikář ve smyslu platných předpisů. Při vertikální instalaci se elektrické připojení provádí v závislosti na specifikaci objednávky z vrchní nebo spodní části clony, při horizontální instalaci z pravé nebo levé strany. Základní řídící deska SIRe je v případě vertikální clony umístěna v její horní části, v případě horizontální clony u připojovací svorkovnice. V případě vertikální clony s elektrickým ohřevem jsou svorky pro přívod ohřevu i regulace umístěny buď v horní, nebo ve spodní části clony. Při připojení z vrchu je krycí deska na sací straně během montáže odstraněna (obr. 4). Ovládací napájení je u vertikálních clon bez ohřevu umístěno v horní části clony. Modulární kabely do základní desky SIRe musí být při připojení ze spodu vedeny uvnitř clony. Kabely uvnitř clony zajistěte tak, aby nemohly být nasány ventilátory či nemohly přijít do kontaktu s topnými elementy. Základní řídící deska regulačního systému SIRe je zabudována ve cloně (obr. 8). SIRe se dodává již předprogramována pro rychlé spuštění clony. Připojení ovládacího panelu se provádí pomocí modulárního kabelu po odmontování čelního panelu (obr. 4 a 5). Více informací naleznete v montážním návodu regulace SIRe. Spuštění Upozornění: Při prvním použití nebo při spuštění po delší odstávce se může dočasně vyskytnout malé množství dýmu a jemný zápach, což je úplně normální jev, který po krátké době zmizí. Nastavení výkonu clony a směru proudění vzduchu Směr proudění vzduchu a výkon clony musí být nastaveny podle skutečných podmínek tlakových sil působících na otvor dveří. Tlakové síly působí na proud vzduchu a ohýbají jej směrem dovnitř (je-li interiér vytápěný a ve venkovním prostoru je studený vzduch). Z tohoto důvodu musí být směr proudu vzduchu nasměrovaný proti působení těchto sil, směrem ven z otvoru dveří. Všeobecně platí: čím větší síly působí na otvor dveří, tím větší úhel nastavení proudu vzduchu vůči dveřím je potřebný. Pro povolení 3 šroubů jistících výtlačnou mřížku použijte šestihranný klíč. Mřížku nasměrujte mírně směrem ven, aby proud vzduchu zabránil vstupu studeného vzduchu z venku. Přehřátí Ochrana proti přehřátí udržuje teplotu vytlačovaného vzduchu na +40 C. Jestliže by přesto teplota překročila tuto hodnotu, dojde k vyhlášení alarmu. Více informací viz. návod na SIRe str. - 3/23 - Systemair a.s.

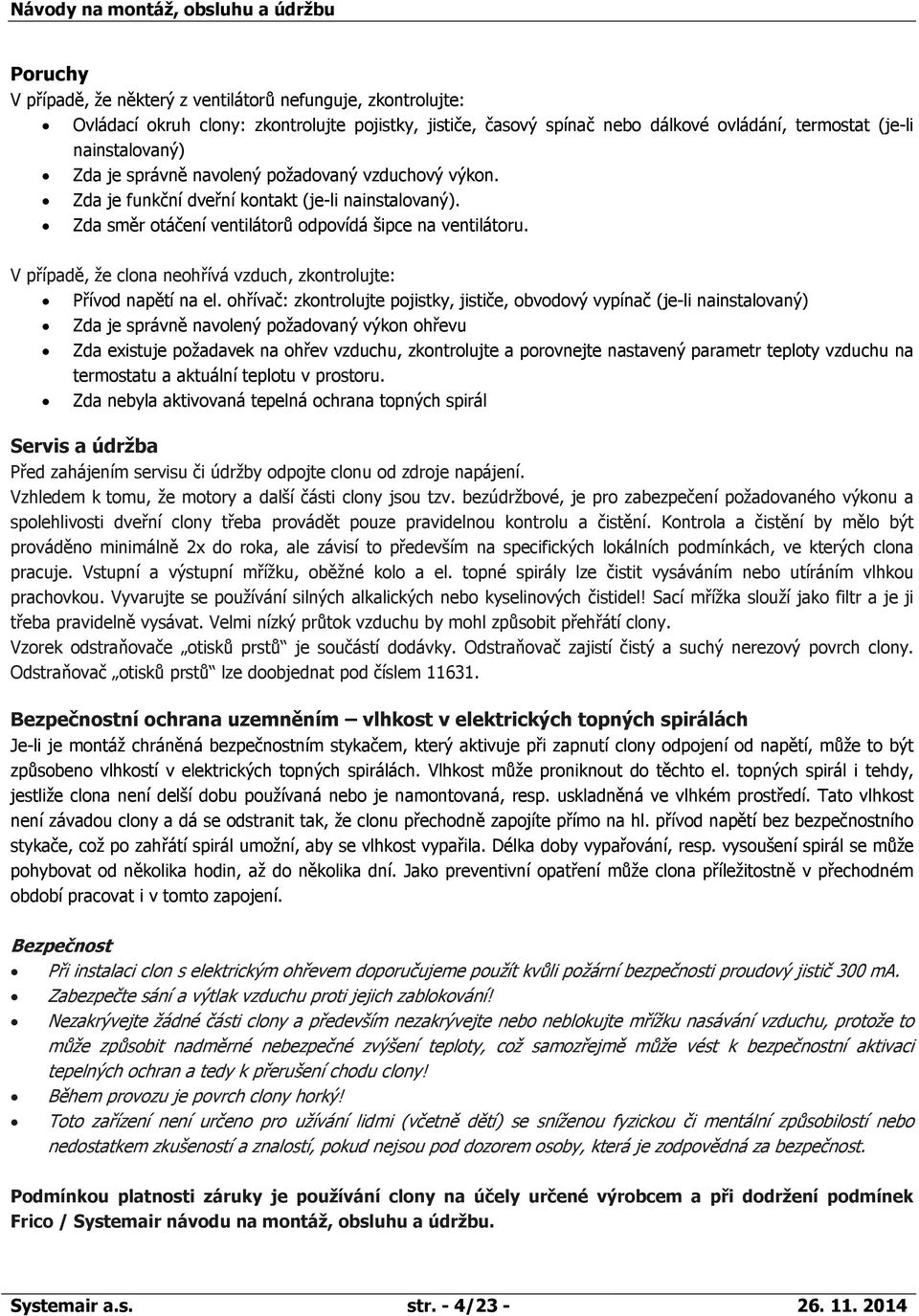

4 Poruchy V případě, že některý z ventilátorů nefunguje, zkontrolujte: Ovládací okruh clony: zkontrolujte pojistky, jističe, časový spínač nebo dálkové ovládání, termostat (je-li nainstalovaný) Zda je správně navolený požadovaný vzduchový výkon. Zda je funkční dveřní kontakt (je-li nainstalovaný). Zda směr otáčení ventilátorů odpovídá šipce na ventilátoru. V případě, že clona neohřívá vzduch, zkontrolujte: Přívod napětí na el. ohřívač: zkontrolujte pojistky, jističe, obvodový vypínač (je-li nainstalovaný) Zda je správně navolený požadovaný výkon ohřevu Zda existuje požadavek na ohřev vzduchu, zkontrolujte a porovnejte nastavený parametr teploty vzduchu na termostatu a aktuální teplotu v prostoru. Zda nebyla aktivovaná tepelná ochrana topných spirál Servis a údržba Před zahájením servisu či údržby odpojte clonu od zdroje napájení. Vzhledem k tomu, že motory a další části clony jsou tzv. bezúdržbové, je pro zabezpečení požadovaného výkonu a spolehlivosti dveřní clony třeba provádět pouze pravidelnou kontrolu a čistění. Kontrola a čistění by mělo být prováděno minimálně 2x do roka, ale závisí to především na specifických lokálních podmínkách, ve kterých clona pracuje. Vstupní a výstupní mřížku, oběžné kolo a el. topné spirály lze čistit vysáváním nebo utíráním vlhkou prachovkou. Vyvarujte se používání silných alkalických nebo kyselinových čistidel! Sací mřížka slouží jako filtr a je ji třeba pravidelně vysávat. Velmi nízký průtok vzduchu by mohl způsobit přehřátí clony. Vzorek odstraňovače otisků prstů je součástí dodávky. Odstraňovač zajistí čistý a suchý nerezový povrch clony. Odstraňovač otisků prstů lze doobjednat pod číslem Bezpečnostní ochrana uzemněním vlhkost v elektrických topných spirálách Je-li je montáž chráněná bezpečnostním stykačem, který aktivuje při zapnutí clony odpojení od napětí, může to být způsobeno vlhkostí v elektrických topných spirálách. Vlhkost může proniknout do těchto el. topných spirál i tehdy, jestliže clona není delší dobu používaná nebo je namontovaná, resp. uskladněná ve vlhkém prostředí. Tato vlhkost není závadou clony a dá se odstranit tak, že clonu přechodně zapojíte přímo na hl. přívod napětí bez bezpečnostního stykače, což po zahřátí spirál umožní, aby se vlhkost vypařila. Délka doby vypařování, resp. vysoušení spirál se může pohybovat od několika hodin, až do několika dní. Jako preventivní opatření může clona příležitostně v přechodném období pracovat i v tomto zapojení. Bezpečnost Při instalaci clon s elektrickým ohřevem doporučujeme použít kvůli požární bezpečnosti proudový jistič 300 ma. Zabezpečte sání a výtlak vzduchu proti jejich zablokování! Nezakrývejte žádné části clony a především nezakrývejte nebo neblokujte mřížku nasávání vzduchu, protože to může způsobit nadměrné nebezpečné zvýšení teploty, což samozřejmě může vést k bezpečnostní aktivaci tepelných ochran a tedy k přerušení chodu clony! Během provozu je povrch clony horký! Toto zařízení není určeno pro užívání lidmi (včetně dětí) se sníženou fyzickou či mentální způsobilostí nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem osoby, která je zodpovědná za bezpečnost. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu. Systemair a.s. str. - 4/

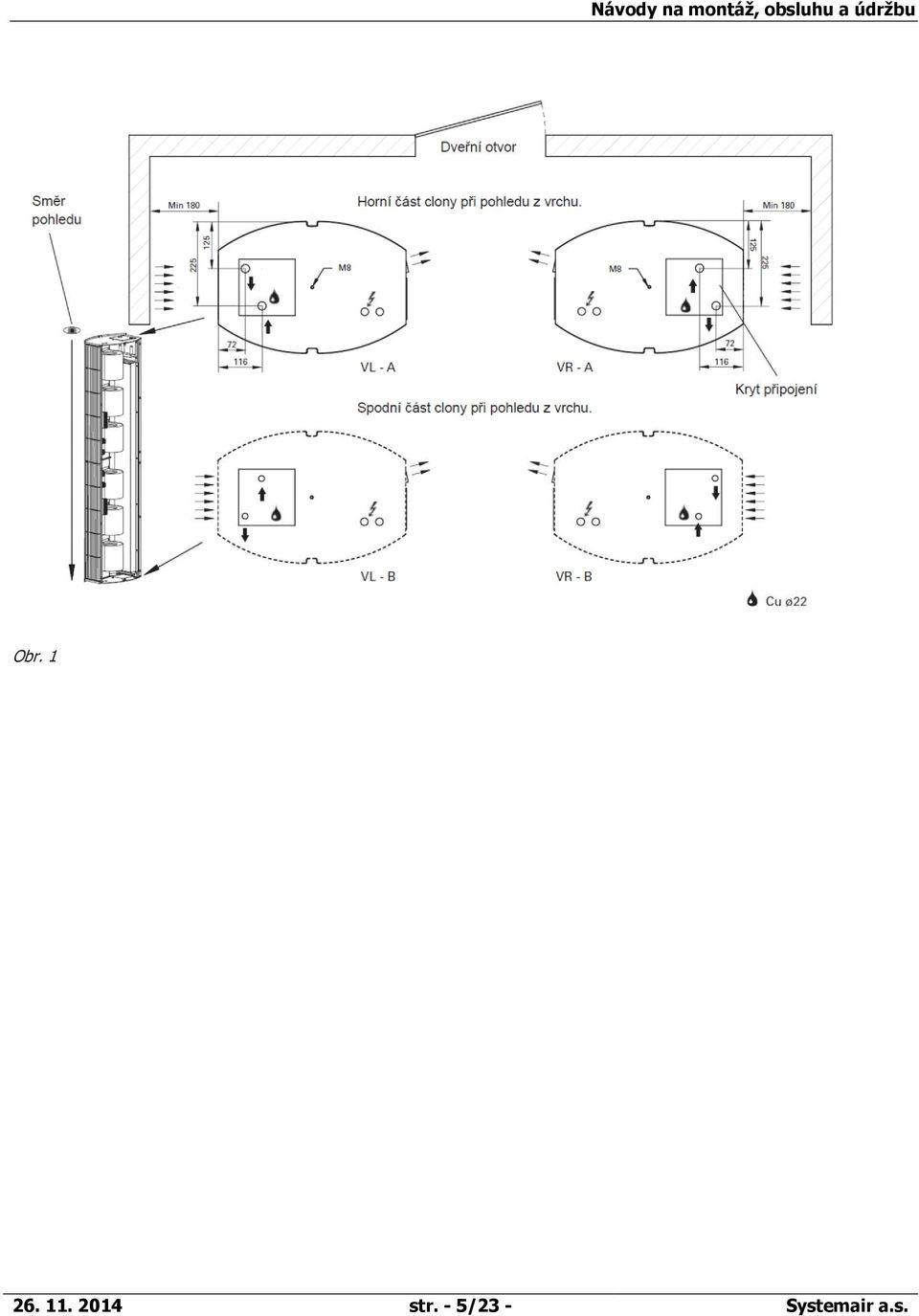

5 Obr str. - 5/23 - Systemair a.s.

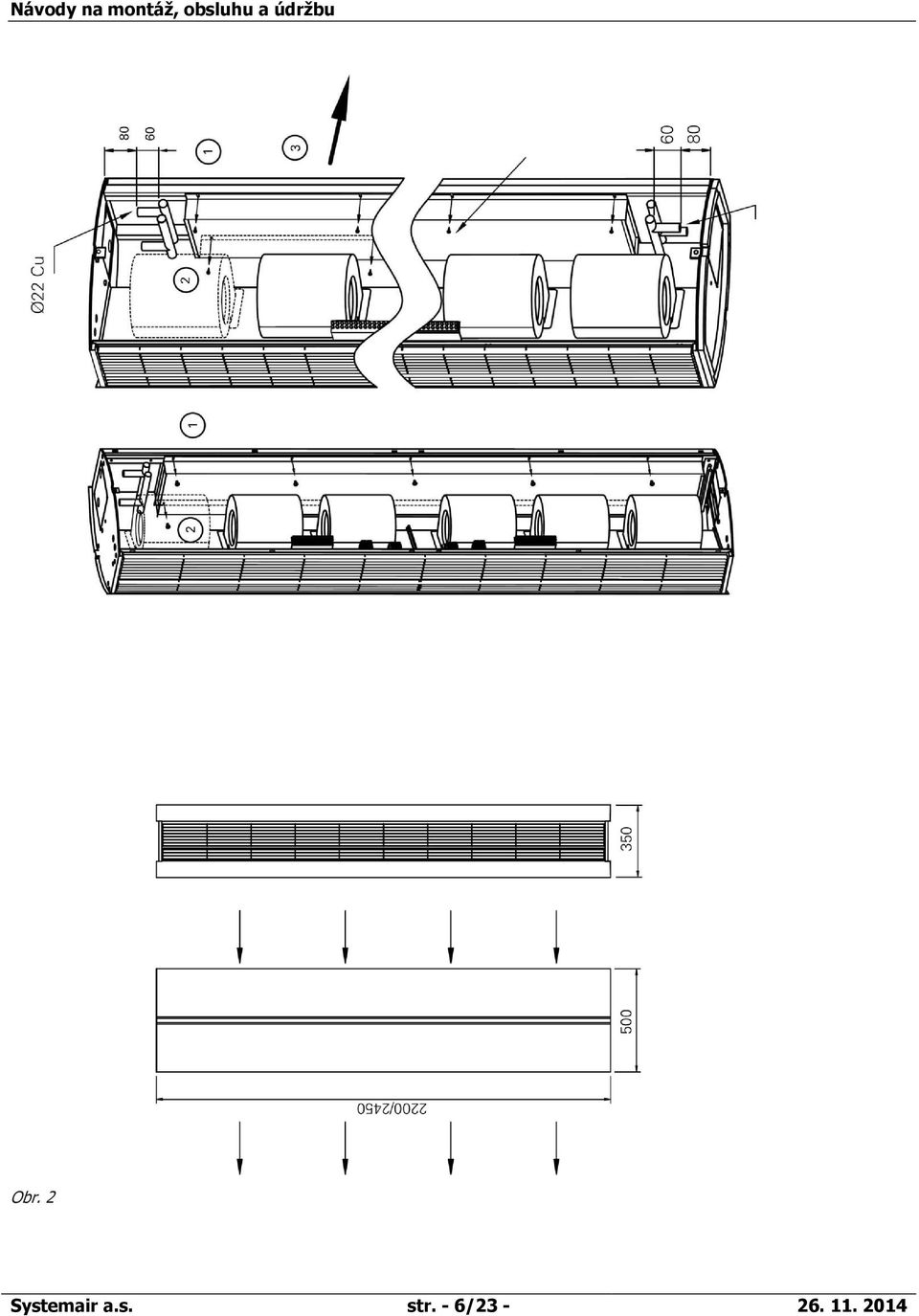

6 Obr. 2 Systemair a.s. str. - 6/

7 Obr str. - 7/23 - Systemair a.s.

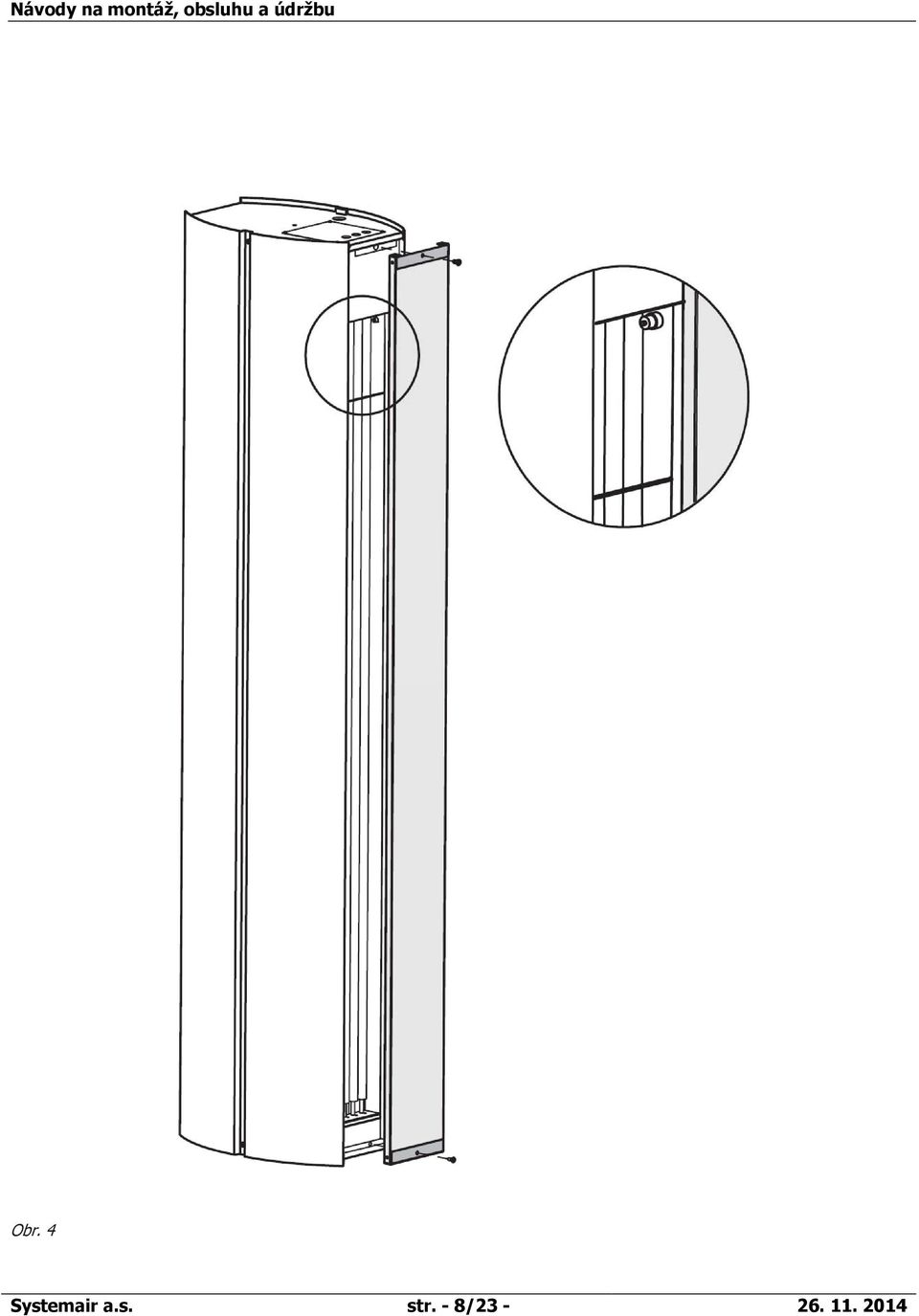

8 Obr. 4 Systemair a.s. str. - 8/

9 Obr. 5 Obr. 6 Obr str. - 9/23 - Systemair a.s.

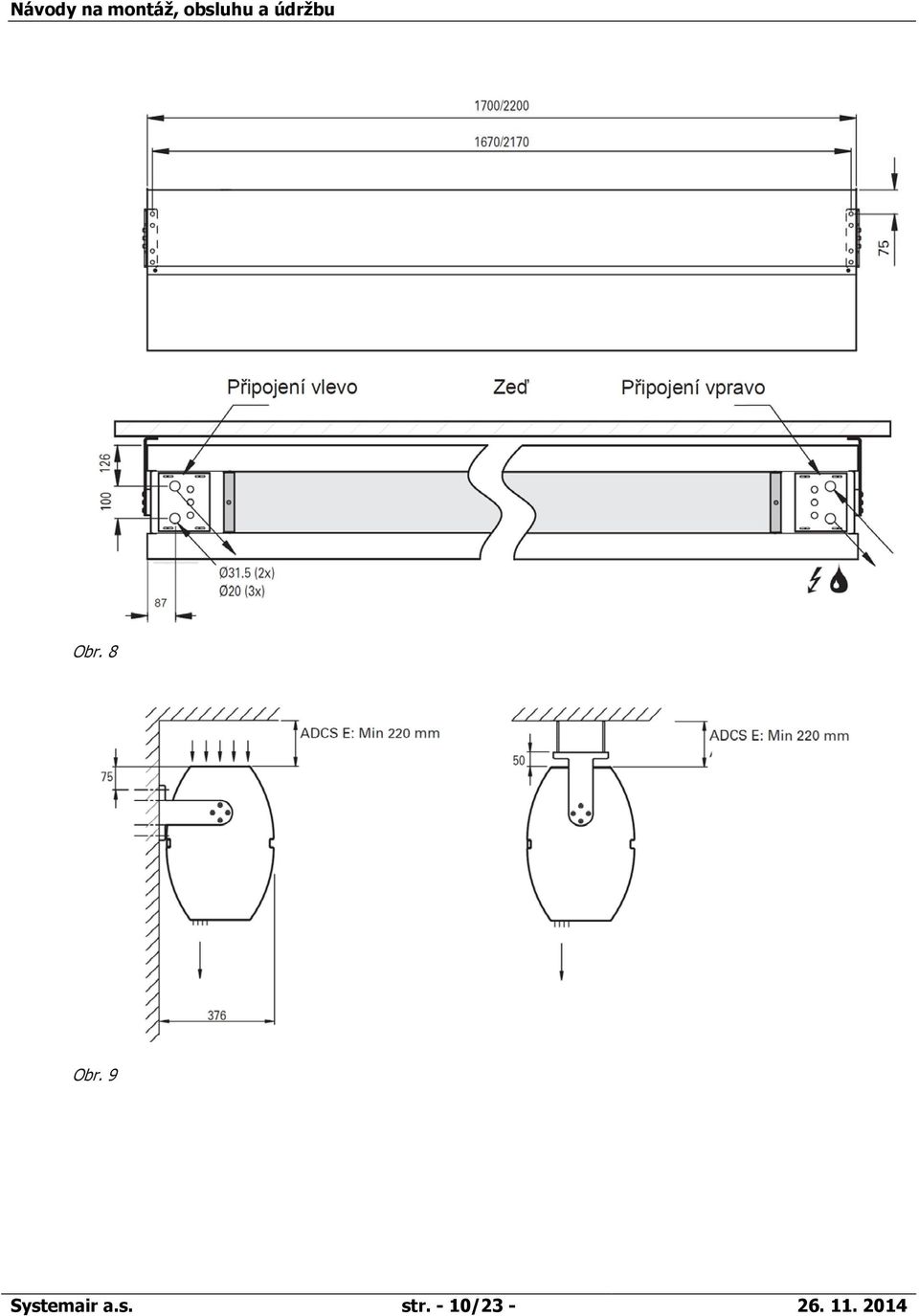

10 Obr. 8 Obr. 9 Systemair a.s. str. - 10/

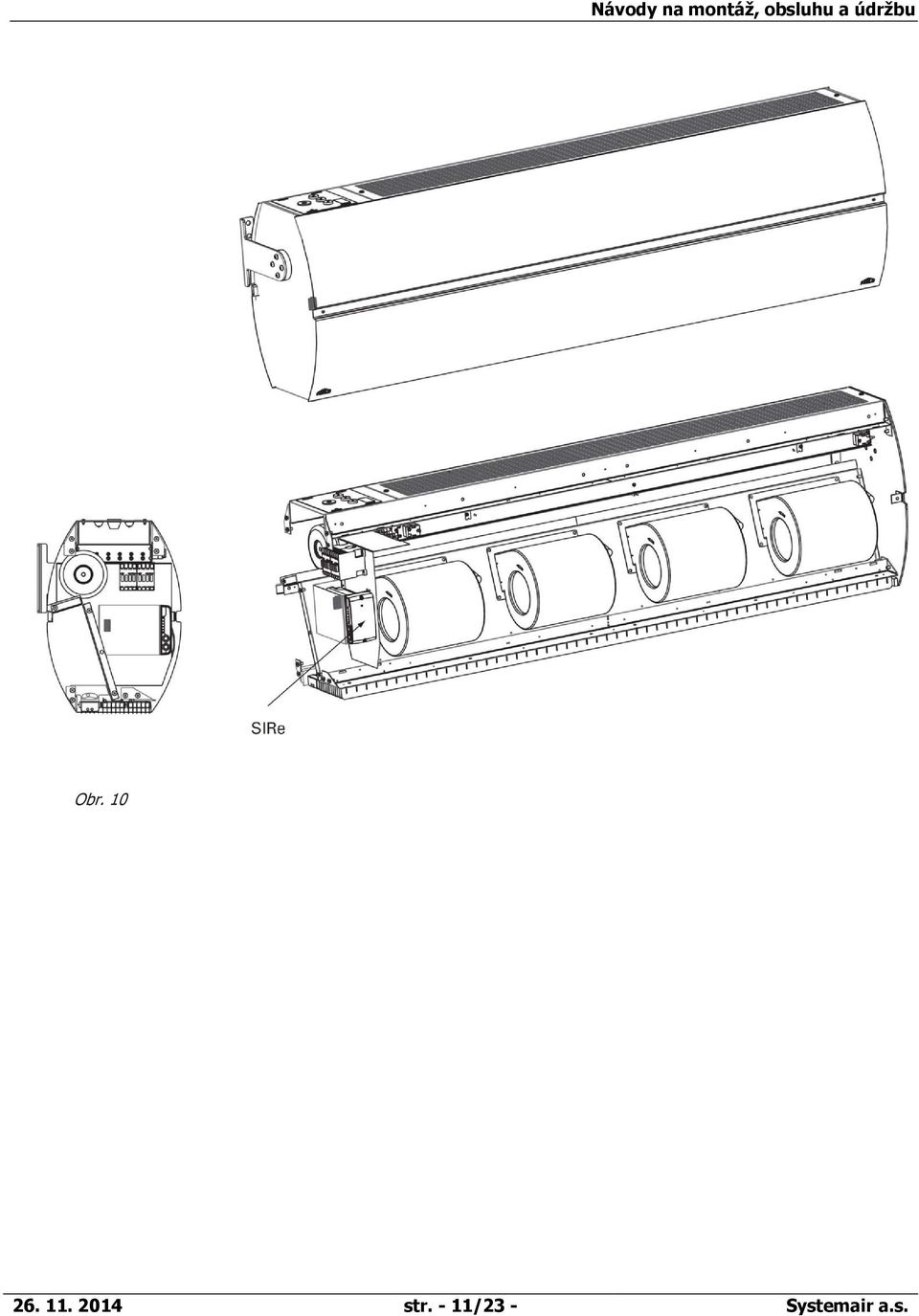

11 Obr str. - 11/23 - Systemair a.s.

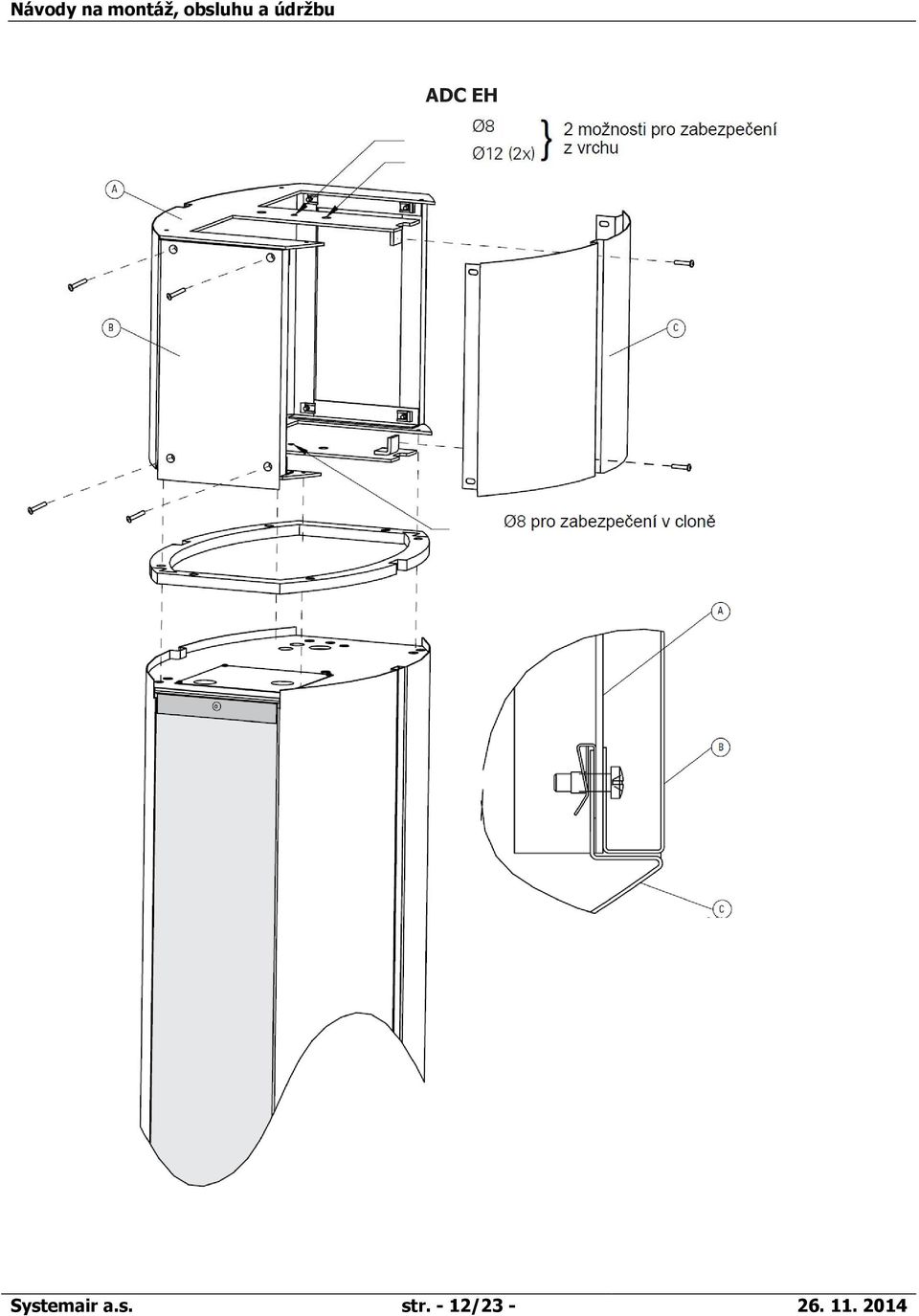

12 ADC EH Systemair a.s. str. - 12/

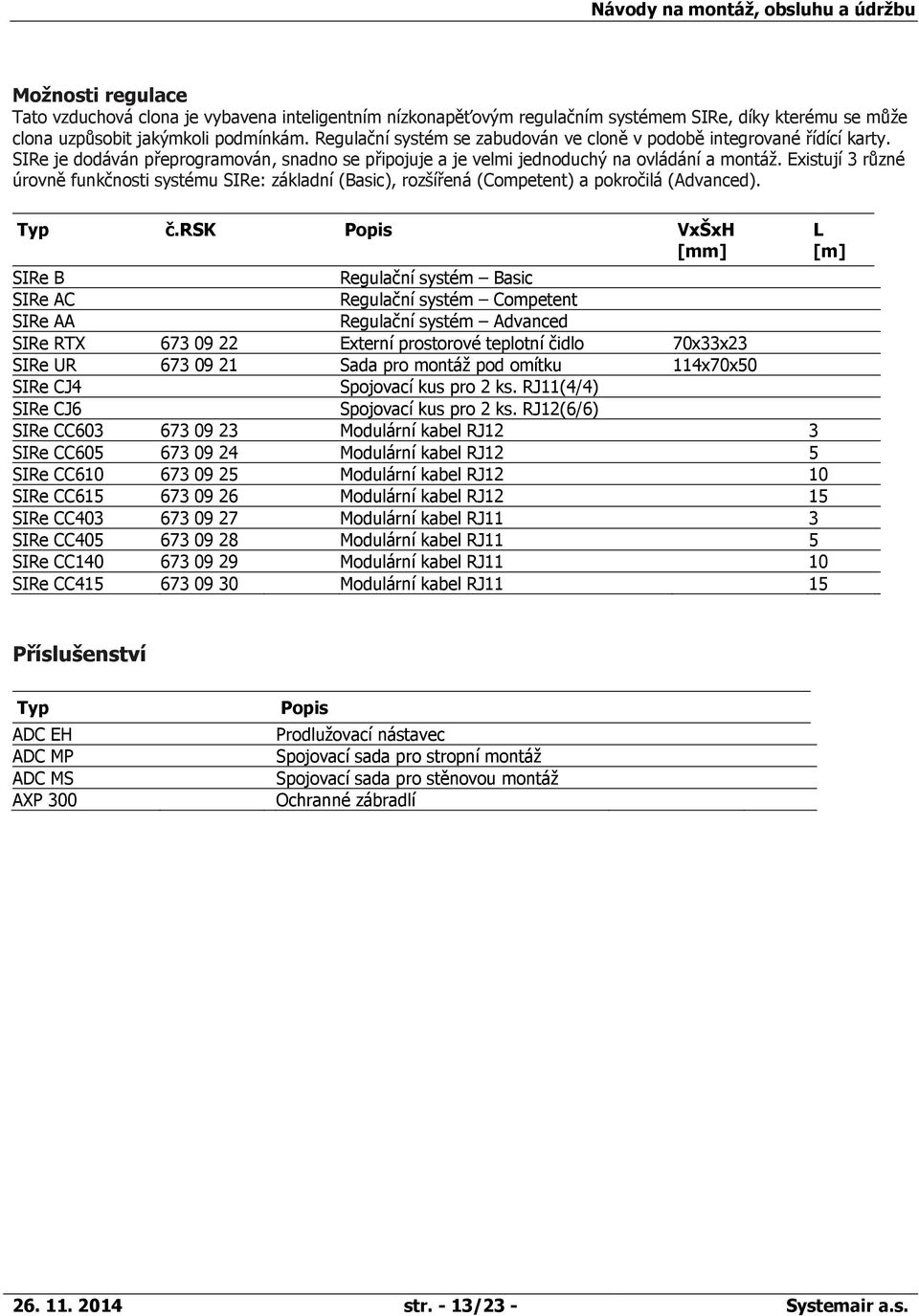

13 Možnosti regulace Tato vzduchová clona je vybavena inteligentním nízkonapěťovým regulačním systémem SIRe, díky kterému se může clona uzpůsobit jakýmkoli podmínkám. Regulační systém se zabudován ve cloně v podobě integrované řídící karty. SIRe je dodáván přeprogramován, snadno se připojuje a je velmi jednoduchý na ovládání a montáž. Existují 3 různé úrovně funkčnosti systému SIRe: základní (Basic), rozšířená (Competent) a pokročilá (Advanced). Typ č.rsk Popis VxŠxH [mm] SIRe B Regulační systém Basic SIRe AC Regulační systém Competent SIRe AA Regulační systém Advanced SIRe RTX Externí prostorové teplotní čidlo 70x33x23 SIRe UR Sada pro montáž pod omítku 114x70x50 SIRe CJ4 Spojovací kus pro 2 ks. RJ11(4/4) SIRe CJ6 Spojovací kus pro 2 ks. RJ12(6/6) SIRe CC Modulární kabel RJ12 3 SIRe CC Modulární kabel RJ12 5 SIRe CC Modulární kabel RJ12 10 SIRe CC Modulární kabel RJ12 15 SIRe CC Modulární kabel RJ11 3 SIRe CC Modulární kabel RJ11 5 SIRe CC Modulární kabel RJ11 10 SIRe CC Modulární kabel RJ11 15 L [m] Příslušenství Typ ADC EH ADC MP ADC MS AXP 300 Popis Prodlužovací nástavec Spojovací sada pro stropní montáž Spojovací sada pro stěnovou montáž Ochranné zábradlí str. - 13/23 - Systemair a.s.

14 Schémata zapojení Interní zapojení ADCS A (bez ohřevu) Systemair a.s. str. - 14/

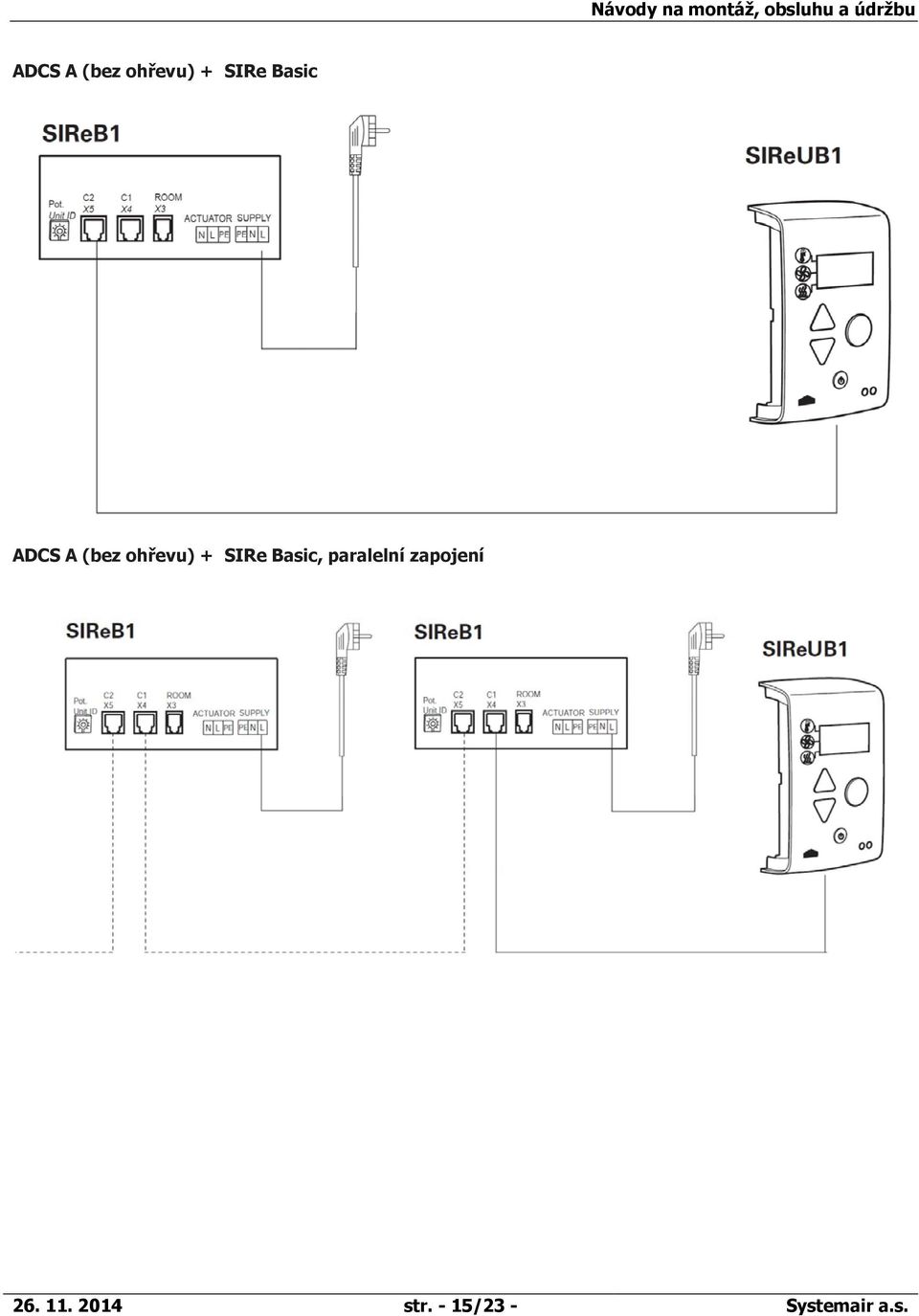

15 ADCS A (bez ohřevu) + SIRe Basic ADCS A (bez ohřevu) + SIRe Basic, paralelní zapojení str. - 15/23 - Systemair a.s.

16 ADCS A (bez ohřevu) + SIRe competent Systemair a.s. str. - 16/

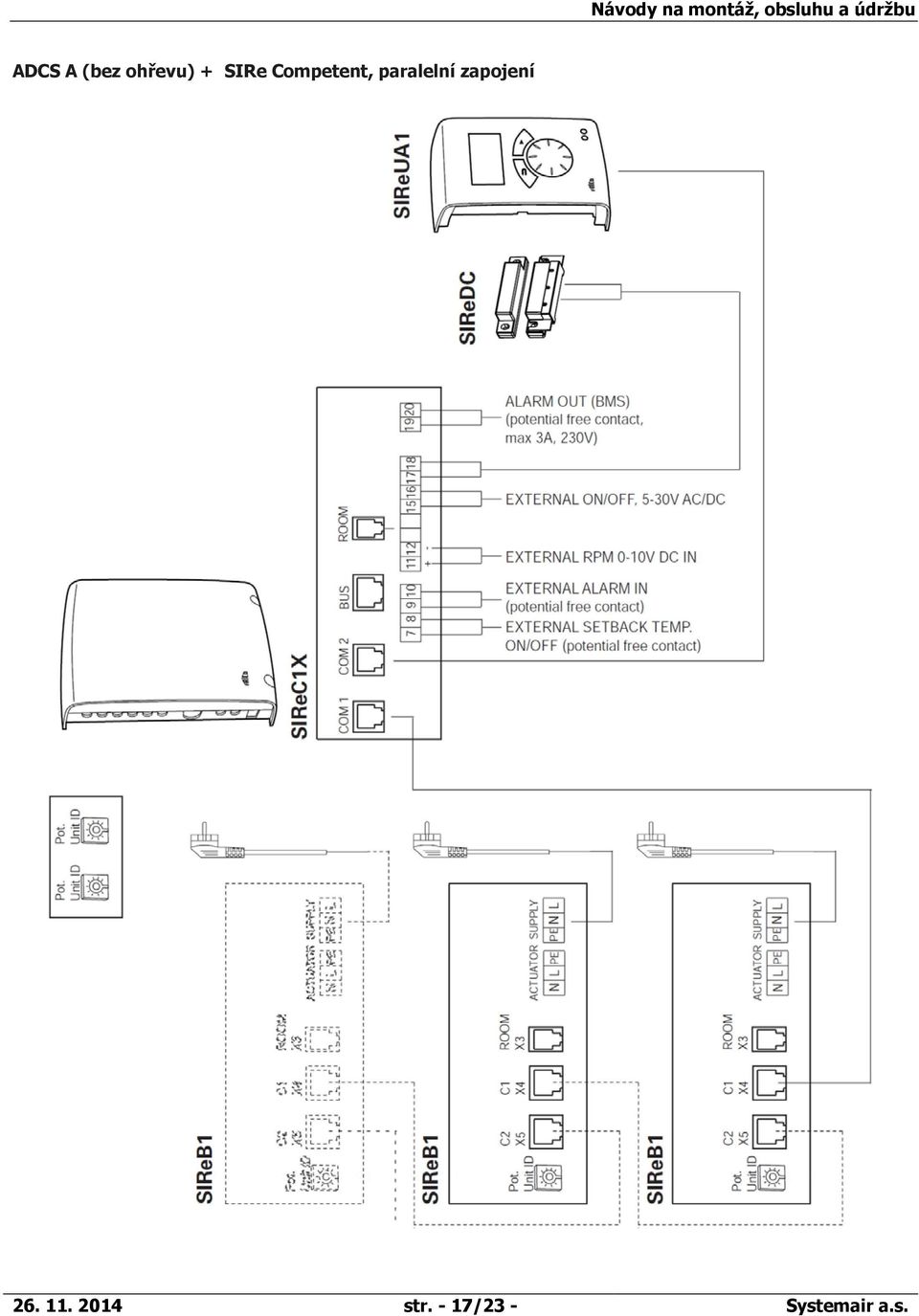

17 ADCS A (bez ohřevu) + SIRe Competent, paralelní zapojení str. - 17/23 - Systemair a.s.

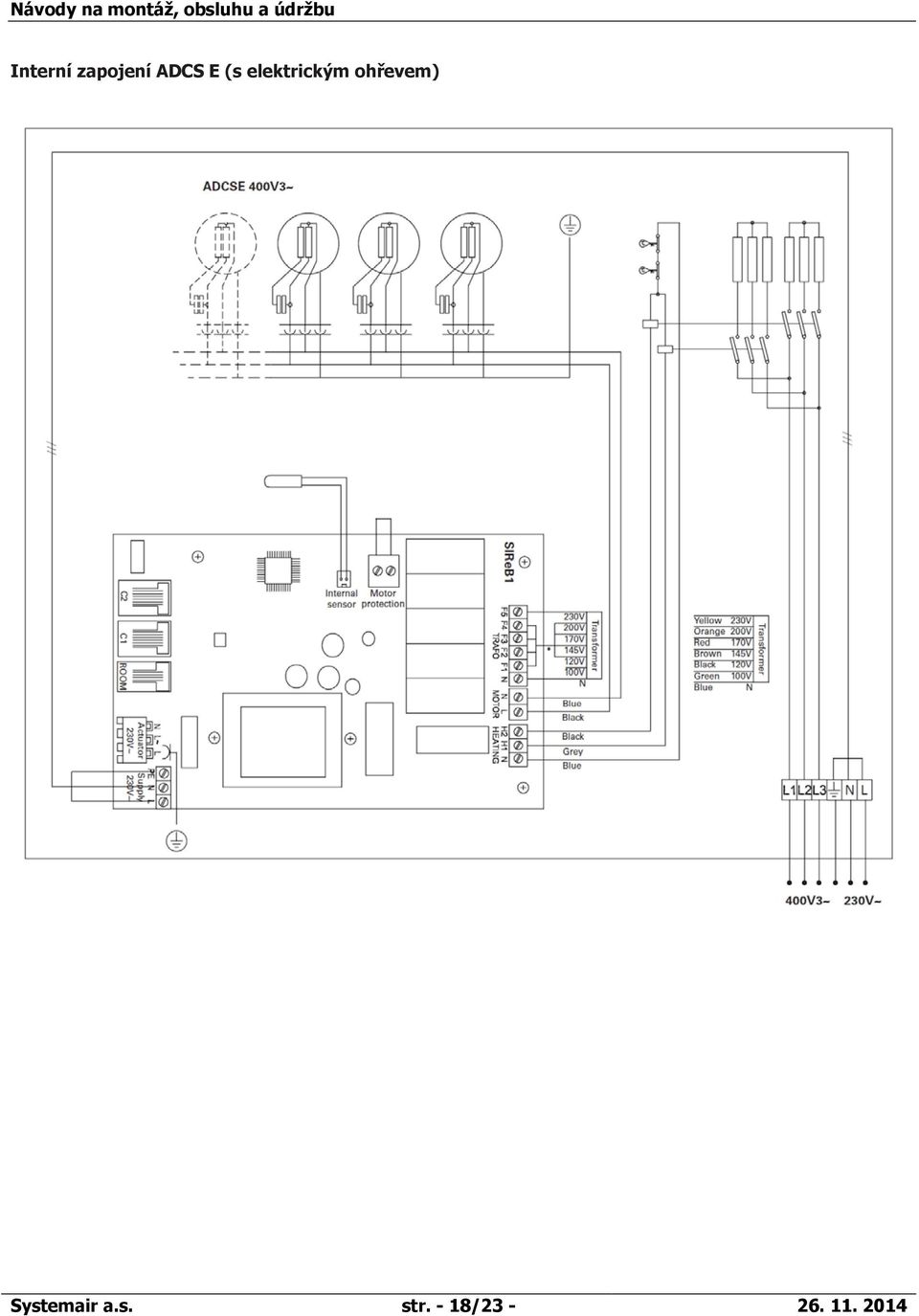

18 Interní zapojení ADCS E (s elektrickým ohřevem) Systemair a.s. str. - 18/

19 ADCS E (s el. ohřevem) + SIRe Basic ADCS E (s el. ohřevem) + SIRe Basic, paralelní zapojení Paralelní elektrické spojení několika clon je realizováno kabelem SIReCC6XX propojující interní řídicí desky jednotlivých clon. Na interní řídicí desce je nutné zvolit pro každou clonu pomocí selektoru unikátní ID (číslo zařízení), pod kterým se bude clona zobrazovat při hlášení provozního stavu resp. poruchy na ovladači SIRe. Jelikož selektor má pouze devět pozic, je maximální možný počet clon připojených k jediné regulaci SIRe také devět. Při paralelním zapojení jsou všechny clony provozovány stejným způsobem dle nastavení na ovladači SIRe. Není možné řídit clony různým způsobem pomocí jednoho ovladače. Pro všechny úrovně regulace SIRe (Basic/Competent/Advance) je uvedený postup stejný. Na ovládacím panelu není nutné kvůli paralelnímu zapojení cokoliv aktivovat ani nastavovat str. - 19/23 - Systemair a.s.

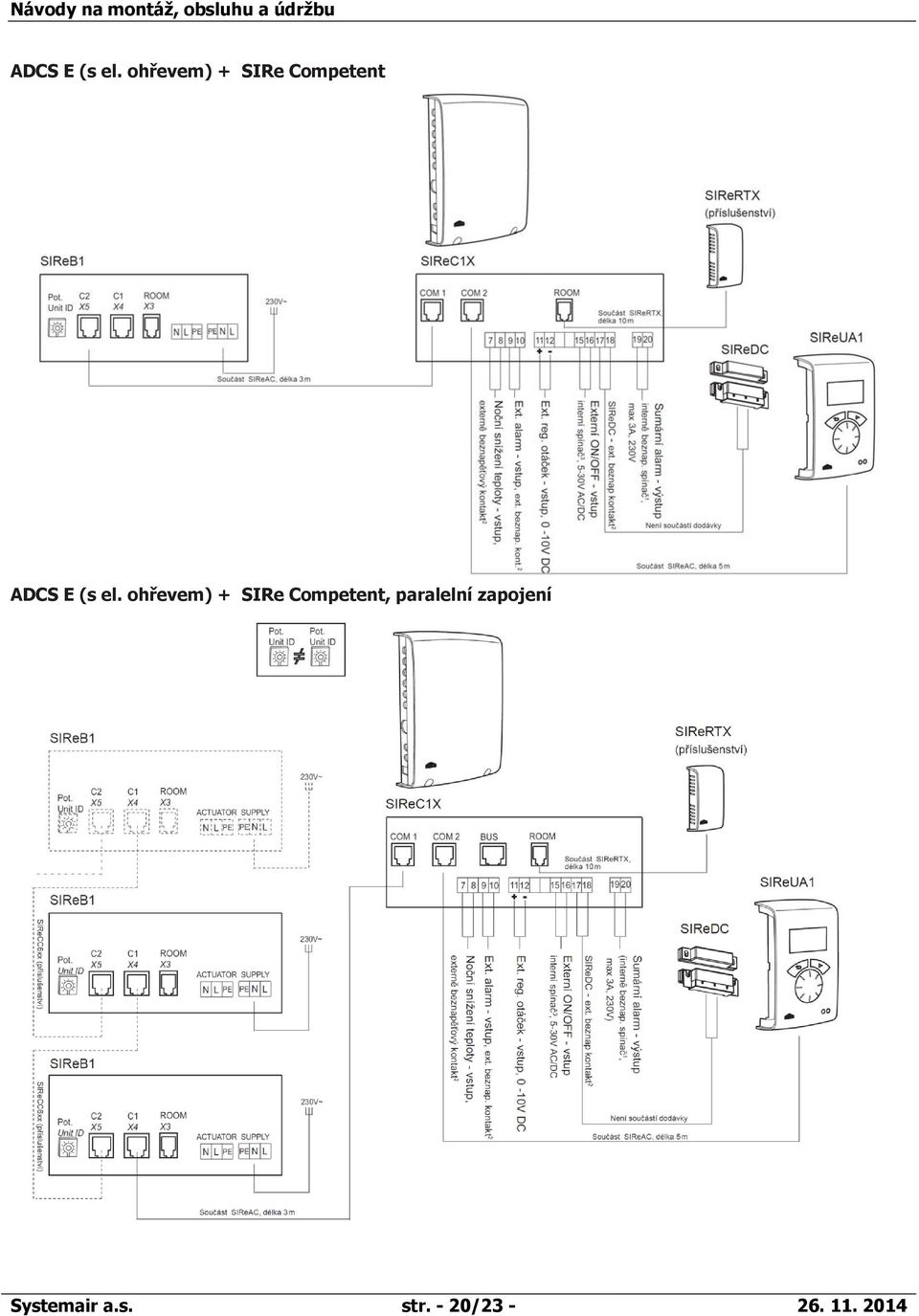

20 ADCS E (s el. ohřevem) + SIRe Competent ADCS E (s el. ohřevem) + SIRe Competent, paralelní zapojení Systemair a.s. str. - 20/

21 ADCS E (s el. ohřevem) + SIRe Advanced str. - 21/23 - Systemair a.s.

22 ADCS E (s el. ohřevem) + SIRe Advanced, paralelní zapojení Paralelní elektrické spojení několika clon je realizováno kabelem SIReCC6XX propojující interní řídicí desky jednotlivých clon. Na interní řídicí desce je nutné zvolit pro každou clonu pomocí selektoru unikátní ID (číslo zařízení), pod kterým se bude clona zobrazovat při hlášení provozního stavu resp. poruchy na ovladači SIRe. Jelikož selektor má pouze devět pozic, je maximální možný počet clon připojených k jediné regulaci SIRe také devět. Při paralelním zapojení jsou všechny clony provozovány stejným způsobem dle nastavení na ovladači SIRe. Není možné řídit clony různým způsobem pomocí jednoho ovladače. Pro všechny úrovně regulace SIRe (Basic/Competent/Advance) je uvedený postup stejný. Na ovládacím panelu není nutné kvůli paralelnímu zapojení cokoliv aktivovat ani nastavovat. 1) interně beznap. spínač - spínač umožňuje převést napětí do maximálně uvedené hranice 2) externě beznapěťový kontakt - aktivace je provedena sepnutím kontaktu bez přivedení napětí 3) interní spínač - pro aktivaci je nutné přivést napětí v uvedeném rozsahu Systemair a.s. str. - 22/

23 Typ Technická specifikace ADCS A bez ohřevu Výkon. stupně (kw) Průtok Vzduchu (m3/h) Hladina hluku *5 (db(a)) Příkon motoru (W) Napětí motoru (V) Proud motoru (A) ADCS 17A * / / V~ 2, ADCS 22A / / V~ 4, ADCS 25A * / / V~ 5, Typ Technická specifikace ADCS E s elektrickým ohřevem Výkon. stupně (kw) Průtok Vzduchu (m3/h) Hladina hluku *5 (db(a)) t *4 ( C) Příkon motoru (W) Napětí (V) Proud (A) motor Délka (mm) Napětí (V) Proud (A) ohřev Hmot. (kg) Délka (mm) ADCS 17E *1 0/7,5/ / /60 32/ V~/2,9A 400V3~/21,7A ADCS 22E 0/10/ / /61 33/ V~/3,9A 400V3~/28,9A ADCS 25E *2 0/11,2/22,5 2050/ /63 33/ V~/4,7A 400V3~/32,5A *1) ADCS 17 se vyrábí pouze v provedení pro horizontální montáž *2) ADCS 25 se vyrábí pouze v provedení pro vertikální montáž *4) t = zvýšení teploty vzduchu při maximálním topném výkonu a minimálním/maximálním průtoku vzduchu *5) Podmínka: Vzdálenost od zařízení 5m. Směrový faktor 2. Ekvivalentní absorpční plocha 200 m 2. Třída krytí: IP20 Clony byly schváleny zkušebnou SEMKO a vyhovují označení CE. Hmot. (kg) Technické změny vyhrazeny! Výrobce: Prodej a servis: Frico AB Systemair a.s., BOX 102 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Partille Doručovací adresa, kancelář, sklad: Hlavní 826, Praha-Hovorčovice Švédsko tel.: fax: web Systemair a.s., zdroj: Art.no , SA/HH str. - 23/23 - Systemair a.s.
