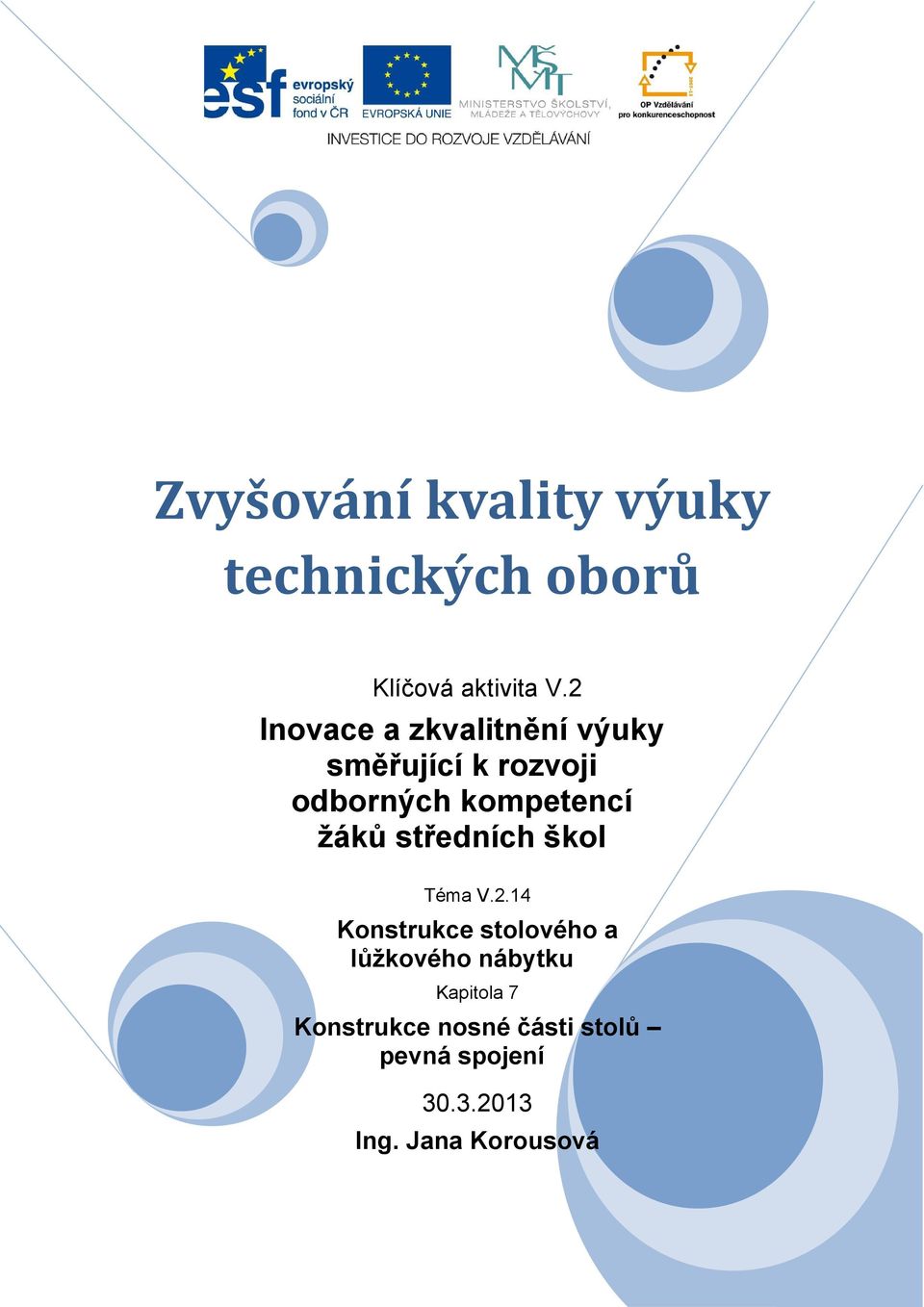

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.14 Konstrukce stolového a lůžkového nábytku Kapitola 7 Konstrukce nosné části stolů pevná spojení Ing. Jana Korousová

2 Obsah ÚVOD KONSTRUKCE NOSNÉ ČÁSTI STOLŮ PEVNÁ SPOJENÍ MATERIÁL JÍDELNÍCH STOLŮ KONSTRUKCE SPOJENÍ NOH A LUBŮ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 6

3 Úvod Výukový materiál Konstrukce stolového a lůžkového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením stolového a lůžkového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí stolů a lůžkového nábytku i o jeho jednotlivých prvcích. Nakonec se podíváme na zkoušení nábytku. Součástí daného materiálu jsou kontrolní testy a krátká prezentace na téma historický vývoj nábytku. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Dotýká se několika tematických celků v předmětu odborné kreslení Obor nábytkář probírá daný celek v konstrukcích ve 3. ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Konstrukce nosné části stolů pevná spojení Nosnou část stolové desky různého typu, účelu a konstrukce můžou tvořit: Nohy Nohy a luby Luby a bok Skříňky Konzoly Stojky Podnoží Obrázek 1: typy konstrukcí nosné části stolu Volba druhu nosné konstrukce závisí na mnoha činitelích, jako jsou funkce stolu, materiál, místo použití, estetické a ekonomické aspekty. 1.1 Materiál jídelních stolů Stolové desky se vyrábí ze spárovky, dýhované dřevotřísky nebo laťovky, z laminované dřevotřískové desky, ze skla a z řady dalších materiálů. Nohy mohou být za masivního dřeva, z kovu. 1.2 Konstrukce spojení noh a lubů U stolů, jejichž nosnou část tvoří nohy a luby může být konstrukce vzájemného spojení dvojí: Pevná lepená 2

5 Rozebíratelná pomocí různého kování (používá se velmi často z ekonomického hlediska šetří se skladovací prostory, je snadnější přeprava i manipulace). Luby jsou pevně spojeny se stolovou deskou, nohy se balí zvlášť, anebo se balí zvlášť celé podnoží. Nohy z masivu spojujeme nerozebiratelně s luby Na čep a dlab s perem, na čep a dlab. Spoj se dnes používá jen při individuální výrobě. Pro průmyslovou výrobu je vhodnější spoj na kolíky. Obrázek 2: čep a dlab s perem Obrázek 3: čep a dlab s perem pomocí kolíků při tomhle způsobu spojení je větší úspora dřeva než při spojení na čep a dlab Obrázek 4: spojení nohy a lubů kolíky Obrázek 5: čep a dlab 3

6 Obrázek 6: spojení nohy kruhového průřezu na čep a dlab Opakováni : Jaké jsou typy konstrukcí nosné části? Nakreslete spojení noh a lubů na čep a dlab a na čep a dlab s perem Které z těchto spojení je nejpevnější? Jaké materiály jsou nejvhodnější na výrobu stolů? 4

7 2 Doporučená literatura 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN

8 3 Použitá literatura a zdroje 1. Elmar Josten, Thomas Reiche, Bernd Wittchen TRUHLÁŘSKÉ KONSTRUKCE, spoje, povrchové úpravy dřeva, konstrukce, edice stavitel, Grada Publisching, a.s.2011, U Průhonu 22, Praha 7,překlad Ing. Martin Zach : Avid, ISBN Wolfgang Nutsch,KONSTRUKCE NÁBYTKU Nábytek a zabudované skříně, vydala Grada Publisching, a. s. U Průhonu č.p. 466, Praha 7, translation Radka Vaněčková 2003 ISBN
