1 Řídicí systémy budov - ibms Ing. Robert Šimčík

2 Komplexní a celistvé portfolio pro energy management Spolehlivě Bezpečně Efektivně Výkonně Ekologicky Energetika a infrastruktura Průmysl Datacentra, telekomunikace Technologie budov Rezidenční budovy Napájení a chlazení kritických aplikací Rozvody elektrické energie Průmyslová automatizace Automatizace a zabezpečení budov Inteligentní elektroinstalace (domovní řízení a ovládání) Řešení pro obnovitelné zdroje Řešení & Služby pro efektivní využití energie Historická nabídka Rozšířená nabídka 2

3 Komplexní integrovaný řídící systém je jednou z nutných podmínek pro inteligentní budovy Různá zařízení / systémy Náročnost (údržba / znalosti) Mnoho interface Nejednotný dohled / přístup Nižší náklady Vyšší produktivita Jednotný servis Snadný přístup k datům 3

4 Příklad: Integrované řešení v budovách Jednoduchá integrace SW Kompatibilita a otevřenost vůči třetím systémům Obnovitelné zdroje Ekologie: Propojení z obnovitelnými zdroji - jednoduše - spolehlivě - finančně efektivně Ovládání klimatizace - HVAC - MaR Ovládání osvětleníl Monitoring a ovládání energií Ovládání motorů Kontrola přístupů Bezpečnost - Security Efektivita & Výkonnost Měření a ovládání energie, automatizace, zabezpečení příslušné diagnostiky Řízení procesů Zvýšení efektivity pro všechny správce infrastruktury systémů Kritické napájení a chlazení Rozvody elektrické energie Spolehlivost: Prevence před výpadkem napájení a kvalitou dodávek Bezpečnost: Transformace a distribuce energie bezpečně 4

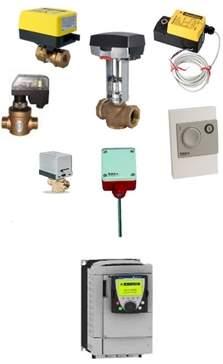

5 Systém pro MaR Otevřené komunikační protokoly Inteligentní řídící systém budovy (ibms) Komplexní portfolio produktů pro MaR systémy Vysoká kvalita a spolehlivost MaR Produkty Ventily, pohony Čidla Termostaty Regulátory Měřiče tepla BMS software Integrované produkty Frekvenční měniče Měřící přístroje Řízení osvětlení UPSky Zabezpečení IT produkty (Torana) 5

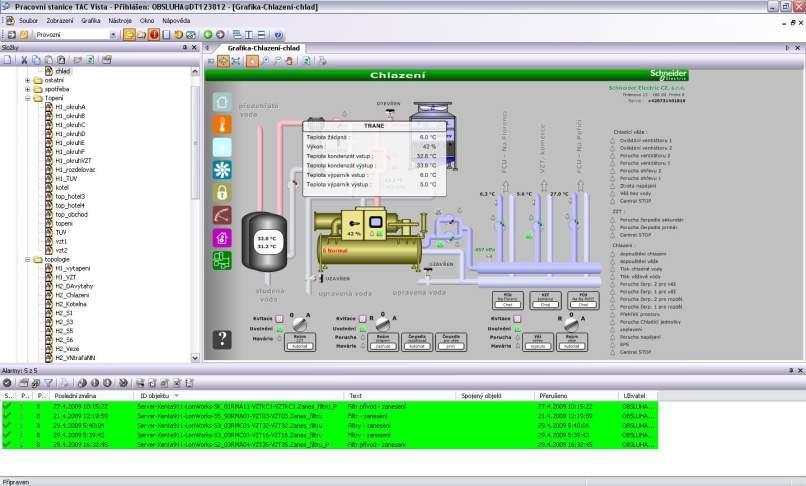

6 Systémy řízení BMS Building Management Systém Integrace všech systémů budovy Vizualizace Alarmy Trendy Události Plánovaní 6

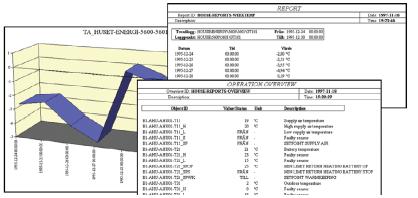

7 Systémy řízení Měření spotřeb Integrace veškerých měřičů Vizualizace a záznam Report a analýza 7

8 Trendy úspor optimalizace EE v IT Světová spotřeba energií v komerčních budovách Total = $360b IT = $90b $209b (58%) HVAC PC, Laptopy, Monitory Sítě $28b (31%) $18b (20%) $90b (25%) IT Servery Tiskárny $14b (16%) $13b (15%) $40b (11%) Osvětlení Další Telefony Další (~18%) Sources EnergyStar: Fast Facts on Energy Use Gartner DataQuest: Forecast of IT hardware energy consumption, worldwide,

9 Řízení osvětlení Osvětlení řízení osvětlení Zdroje světla - svítidla Žaluzie Integrace do BMS 9

10 Konvergence systémů BMS a IT 10

11 Acti 9 Smartlink MODbus komunikace Monitoring ochran Stav a počet vybavení Řízení zátěží Provozní doby zátěží Povely k zapnutí / vypnutí Měření energií Impulsní vstupy Počet / váha impulsů 11

12 Měření v budovách Teplo/chlad Vytápění (radiátory, podlahové topení, dveřní clony, ) VZT jednotky FCU jednotky Bazén, Ostatní média Plyn Voda Elektrická energie Veškeré motory (čerpadla, ventilátory, pohony klapek a ventilů) Napájení řídících systémů a periférií Podružné technologie Elektroměry Monitoring aktuální spotřeby (Ampér) Analyzátory sítě Vyhodnocování kvality sítě 12

13 Integrace systémů do BMS CCTV EPS Přístupový systém Zabezpečovací systém Evakuační rozhlas IT technologie apod. Bezdotyká Přístupová karta 125 khz 13

14 Integrace security systémů do BMS Okamžitá možnost vizuální kontroly poplachu pomocí kamery Zlepšuje reakční čas obsluhy Zabraňuje falešným poplachům Snižuje náklady na provoz a servis 14

15 Komplexní řešení kamerových systémů Pelco je přední světovou firmou působící v oblasti návrhu, výroby, kontinuálního vývoje a inovace nejnovějších technologií CCTV kamerových systémů a příslušenství. Od roku 2007 je součástí společnosti Schneider Electric produktů Kamery a příslušenství Zobrazovací jednotky Řešení přenosu signálu Komplexní sortiment Vysoká úroveň kvality Servis Technická podpora Zkušenosti a know-how Projekce a realizace na klíč Další využití kamerových systémů Inteligentní analýza obrazu 15

16 Sarix Kamery & SureVision - Nová technologie pro modely IX a IM VYLEPŠENÍ KVALITY OBRAZU Wide dynamic range 5X lepší vlastnosti při nízkém osvětlení 0,006 lux Nejlepší kompenzace protisvětla ve své třídě Vylepšená ostrost VŠE DOHROMADY - INTELIGENTNÍ VÝKONNOST Megapixelové a standardní rozlišení Efektivní H.264 komprese Int. analýza obrazu sabotáž kamery Int. analýza zdarma v modelu IXE10LW PRŮMYSLOVÝ DESIGN Vnitřní, venkovní a antivandal modely ABF nebo AF pro rychlou instalaci a odzkoušení. 16

17 Auto Back Focus (automatické zpětné doostření ABF) V případě, že se obraz z kamery Sarix rozostří, kamera automaticky scénu doostří. Stačí pomocí Internetového prohlížeče spustit funkci auto back focus. 17

18 Pracovní stanice Zone of Interest (Mega pixel) Konfigurace zón zájmu Až 6 zón zájmu Žádný přídavný datový tok zatížení systému Možnost panoramatického zobrazení 18

19 Spectra etalon v DOME kamerách 18X optický / 10X digitální zoom, WDR D/N 1.3MP v rozlišení 1280 x ips 30ips 3 Simultální progresivní video streamy Dual Scalable MJPEG 2x CPU Plynulá rotace Video analýza Pelco OV Rozříšený auto tracking PoE + HPoE Forensic zoom Increased Definition Digital zoom 19

20 Termokamery Fixní a PTZ modely Různá rozlišení, objektivy a ceny IP a analogový výstup u každé kamery Inteligentní anlýza obrazu v ceně Kompletní venkovní provedení 30 snímků/s nebo 8.33 sn/sek 20

21 Termo kamery Sarix TI Vlastnosti snímání * Detekce, Rozpoznání, and Identifikace Lidských objektů: mm Objektiv 35 mm Objektiv 50 mm Objekti v 100 mm Objektiv 470 m (1,542 ft) 115 m (378 ft) 58 m (189 ft) 1100 m (3600 ft) 270 m (885 ft) 130 m (426 ft) 1500 m (4910 ft) 390 m (1280 ft) 190 m (623 ft) Detekce Rozpoznání Identifikace 640 x 480 rozlišení 3100 m (10,148 ft) 790 m (2592 ft) 390 m (1281 ft) * Rozsah detekce se může lišit v závislosti na nastavení kamery, zkušenosti uživatele, přírodních podmínkách a použitého typu zobrazení. Výpočty jsou založeny při 2 C, rozdílu, 50 procentní pravděpodobnosti detekce cíle a faktoru atmosférického útlumu 0.85/km. 21

22 Inteligentní analýza obrazu Zanechání předmětu Sabotážž kamery Trasování pohybu Odebrání předmětu Detekce směru pohybu Počítání objektů 22

23 Ústředí KB - Stodůlky 23
