1 Moderné serverovne - ich napájanie, napájanie, chladenie a green IT Ivan Habovčík, APC Country Manager Česká Republika, Polsko, Slovensko 2007 APC-MGE

2 Co nás všechny trápí podle IDC?

3 Jističe Nedostatek pozicí Kaskády panelů Možné chyby a špatné značení A co redundance? Nové zásuvky do racku Práce pod napětím Jak ji snížit Nevyhodit jističe Tak to chodí - jističe

4 Tak to chodí ventilace.

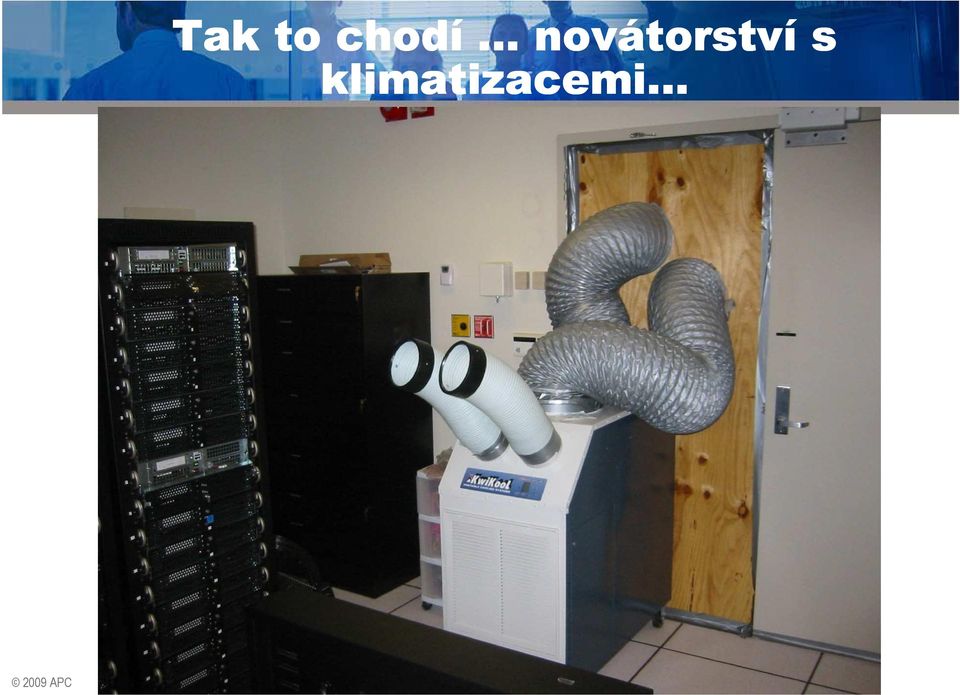

5 Tak to chodí novátorství s klimatizacemi

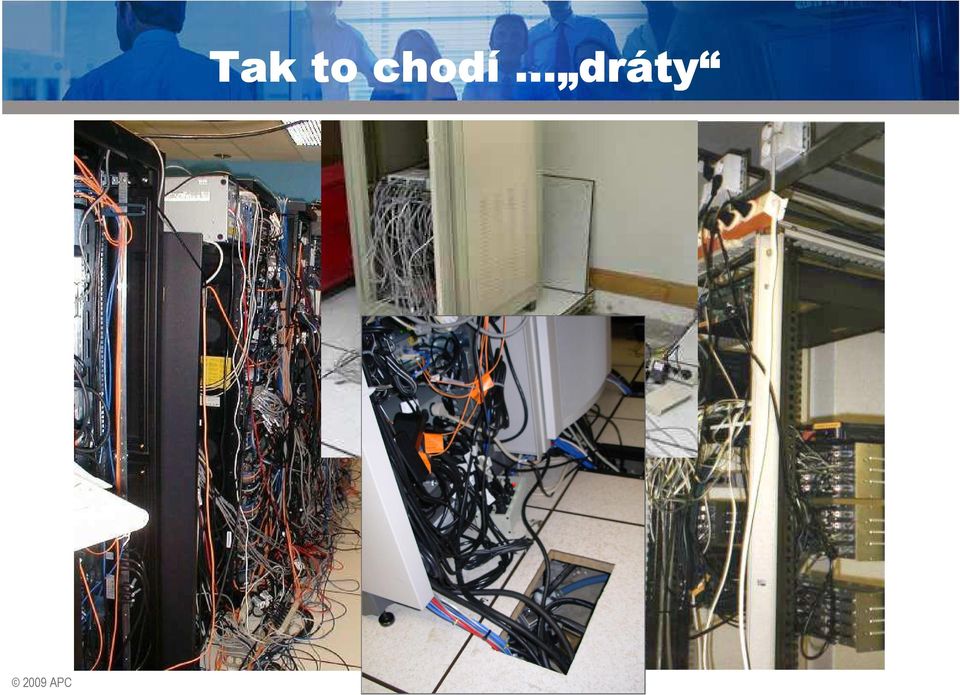

6 Tak to chodí dráty

7 Data center efficiency, DCiE, jak to je a bude? 90% Roční průměr (DCiE) 80% 70% 60% 50% DCiE DCiE DCiE 40% 30% A kde jsme teď? 20%

8 Jak na to? White paper In-row klimatizace Účinné UPS PDU Škálovatelné řešení Management SW pro UPS, klimatizace, skříně

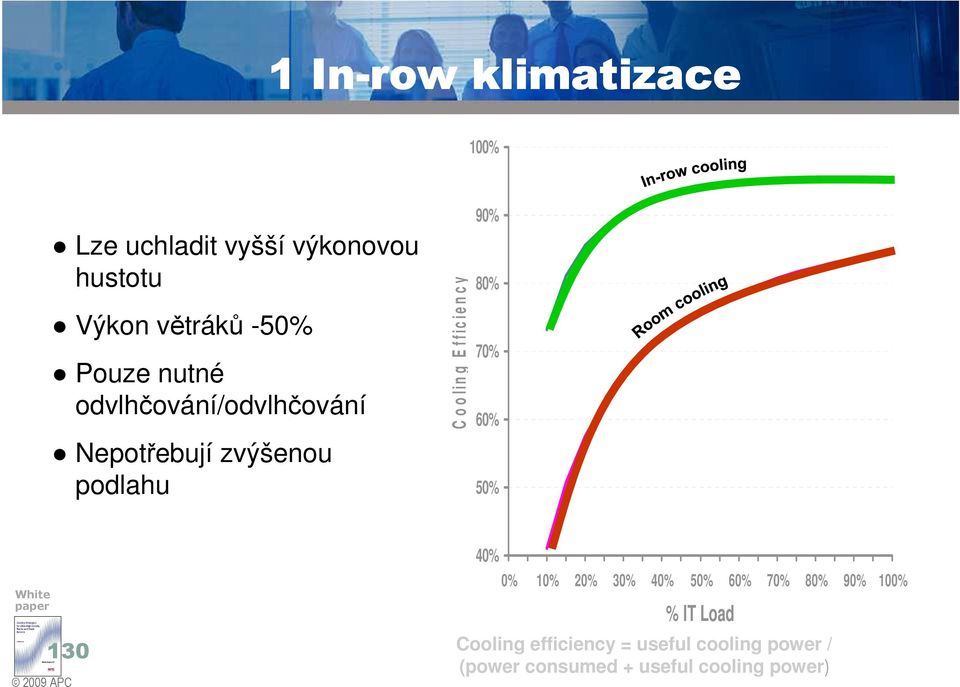

9 1 In-row klimatizace 100% Lze uchladit vyšší výkonovou hustotu Výkon větráků -50% Pouze nutné odvlhčování/odvlhčování Nepotřebují zvýšenou podlahu C o o li n g E f f ic i e n c y 90% 80% 70% 60% 50% White paper % 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% % IT Load Cooling efficiency = useful cooling power / (power consumed + useful cooling power)

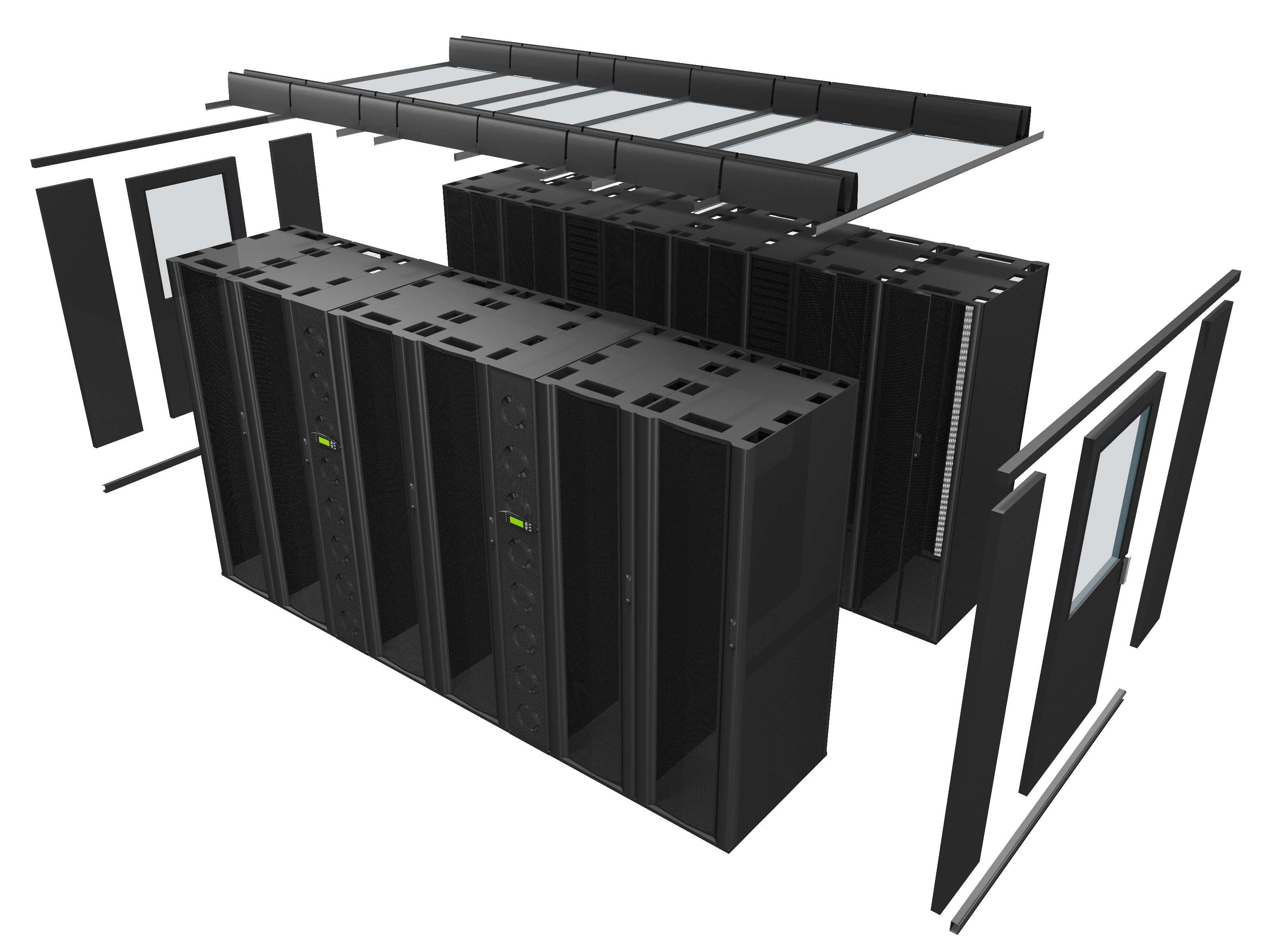

10 InRow klimatizace a uzavřen ení horké uličky

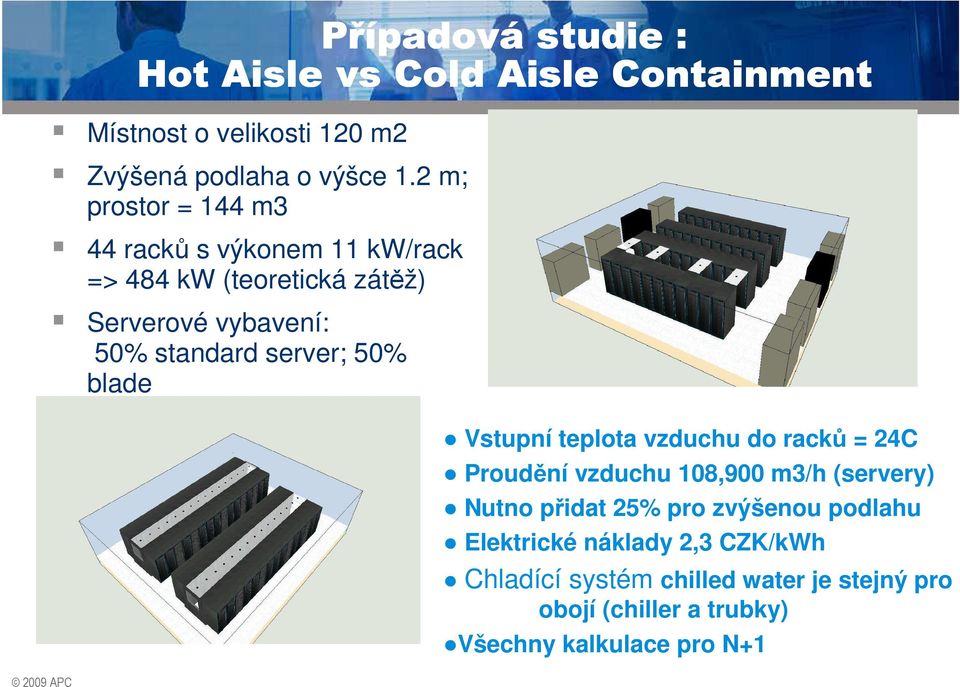

11 Případová studie : Hot Aisle vs Cold Aisle Containment Místnost o velikosti 120 m2 Zvýšená podlaha o výšce 1.2 m; prostor = 144 m3 44 racků s výkonem 11 kw/rack => 484 kw (teoretická zátěž) Serverové vybavení: 50% standard server; 50% blade Vstupní teplota vzduchu do racků = 24C Proudění vzduchu 108,900 m3/h (servery) Nutno přidat 25% pro zvýšenou podlahu Elektrické náklady 2,3 CZK/kWh Chladící systém chilled water je stejný pro obojí (chiller a trubky) Všechny kalkulace pro N+1

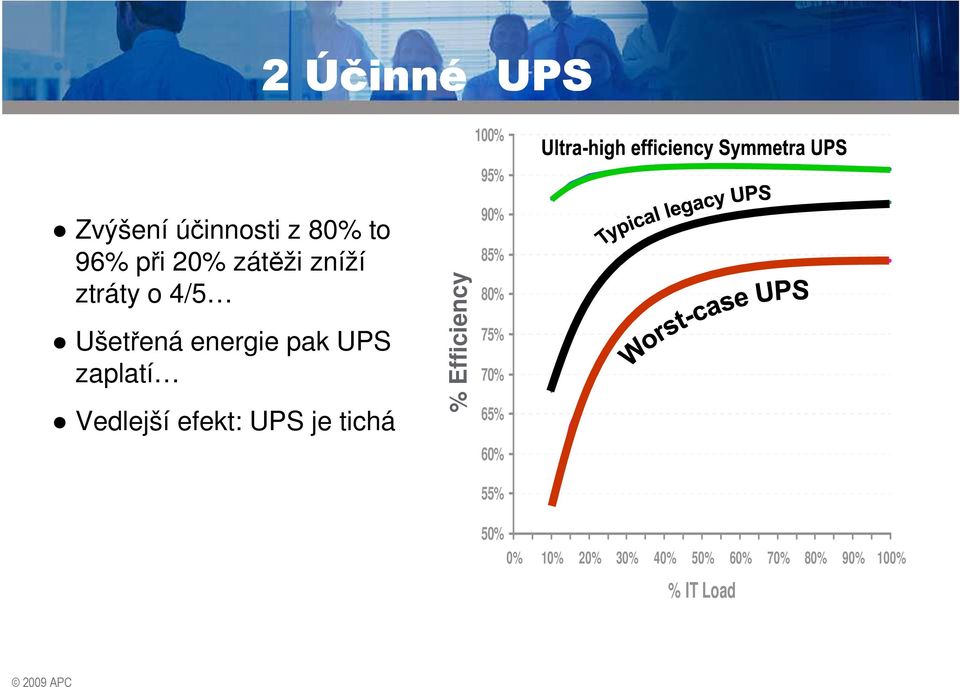

12 2 Účinné UPS 100% 95% Zvýšení účinnosti z 80% to 96% při 20% zátěži zníží ztráty o 4/5 Ušetřená energie pak UPS zaplatí Vedlejší efekt: UPS je tichá % Efficiency % L o s s 90% 85% 80% 75% 70% 65% 60% 55% 50% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% % IT Load

13 UPS 16kW 32kW 48kW 64kW 80kW 96kW 112kW 128kW 144kW Bateriové moduly vzadu Dodatečný zálohovací čas Za-provozuškálovatelná distribuce napájení

14 3 Efektivní distribuce napájení = PDU

15 3 Coming Coming Soon Soon PDU *NEW* Switched with Power Metering per outlet Breaker Improvements Exclusive Locking IEC Plugs Input: VAC 50/60Hz 24A Max Output: VAC 50-60Hz 16A Max per bank 12A Max per C13 16A Max per C19 MAC: 00 D0 C1 70 4A 45 (bar code) Model: AP8965 (bar code) Serial: ZA (bar code) ON Bank 3 (L3-L1) 20A Max L1-2: 208V 14.3A 2.97kW MAIN SELECT ON Bank 3 (L3-L1) 20A Max Temperature/Humidity Probe Inputs Daisy Chain Capability Hardwire Capable Enhanced Display

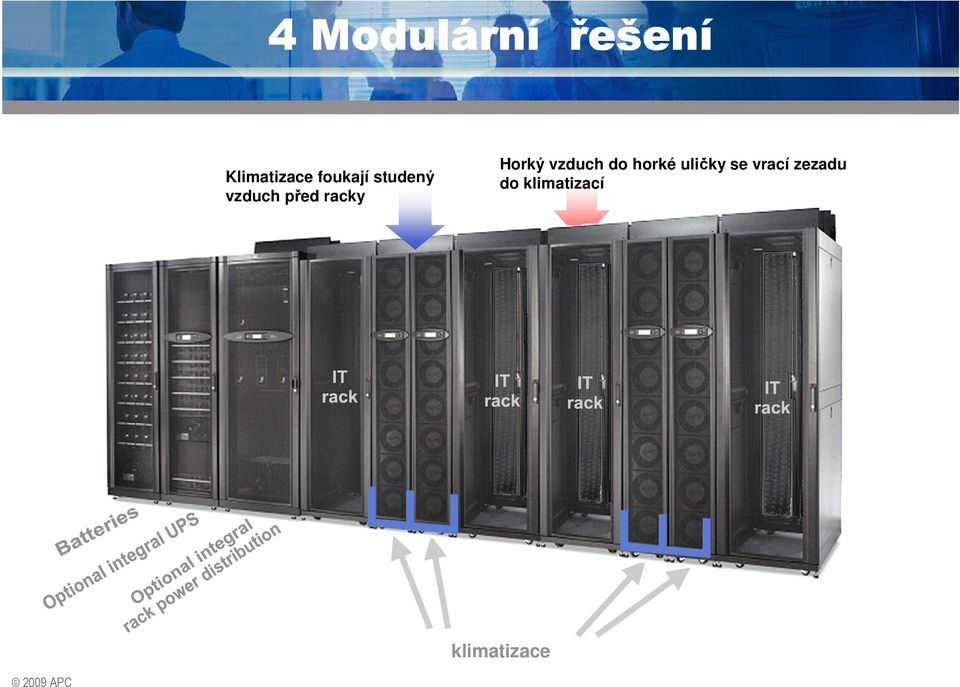

16 4 Modul Modulá odulární řešení Klimatizace foukají studený vzduch před racky Horký vzduch do horké uličky se vrací zezadu do klimatizací klimatizace

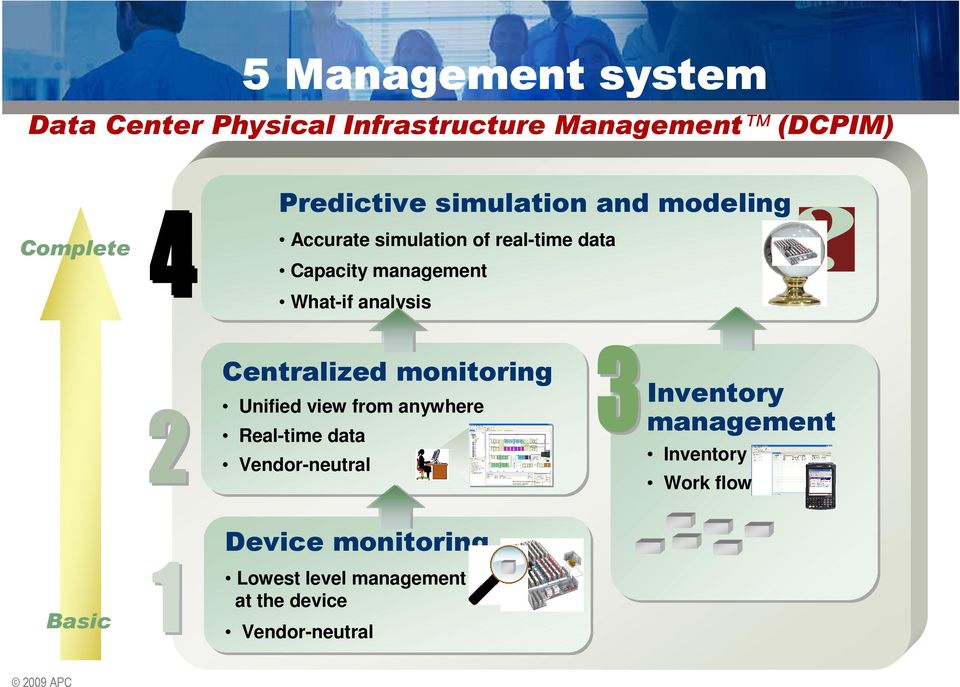

17 5 Management system Data Center Physical Infrastructure Management (DCPIM) Predictive simulation and modeling Complete Accurate simulation of real-time data Capacity management What-if analysis Centralized monitoring Unified view from anywhere Real-time data Vendor-neutral Inventory management Inventory Work flow Device monitoring Basic Lowest level management at the device Vendor-neutral

18 Enterprise Management

19 Capacity Manager Optimalizuje IT potřeby s možnostmi

20 Change Manager Implementace změn a evidence zařízení

21 Ďakujem za pozornosť ivan.habovcik apc.com

22 Centralizovaná správa Místo C Simultánní správa & konfigurace násobných zařízení Uložiště dat pro hodnoty z čidel, obrázky a alarmy Hromadný náhled informací z násobných zařízení Grafy a reporty pro časové analýzy Možnosti hromadné konfigurace Přístup odkudkoliv přes zabezpečené připojení (SSL) Místo A Místo B IP síť Místo D Místo E

23 ASHRAE: Thermal Guidelines for Data Processing

24 Typický koncept Horká ulička / Studená ulička

25 InfraStruXure InRow RC Půdorys půl stojanu A & B napájení Chilled Water kw 7 12 o C EWT 1370 l/s průtok Proměnlivá rychlost ventilátorů Modulární - Ventilátory vyměnitelné hotswapp Komunikace přes LAN Integrace s ISX Man. Údaje v kw Nová generace InRow chlazení *kw = (deltat x 4.2 x l/s) - (motor heat + latent)

26 InfraStruXure InRow RP Předvídatelná řešení pro nepředvídatelná prostředí

27 Hot Aisle Containment System 20 kw na stojan 7 stojanů 10 IR 25kW Objem vzduchu v IRRC přesahuje objem vzduchu v IT Teplota studeného vzduchu je kontrolována senzory před stojany Temperature (deg C) < >37.8

28 Vzorové instalace v ČR

29 DATA CENTERS ARE INEFFICIENT AND UNDERUTILIZED DISGUISED CLIENT EXAMPLE Server utilization remains very low Up to 30% servers are dead Average daily utilization (percent) UPS, cooling, and other facilities are consistently underutilized ,000 4,000 6,000 8,000 10,000 Installed capacity, KW About one third of all sites are less than 50% utilized, average is 55% Little co-relation between size and capacity utilization A small number of organizations are starting to monitor server utilization, however very few organizations monitor facilities energy efficiency or utilization * Sample size 45 data centers Source: Uptime Institute 29

30 Improved asset management POWER USAGE Peak vs. average utilization over 3-12 month period (n=458)*, percent DISGUISED CLIENT EXAMPLE 146 out of 458 servers (32%) could be dead, as they have peak average and average utilizations below 3% 99 servers (63%) have peak and average utilization below 10% suggesting significant overcapacity Average daily utilization (percent) Average daily utilization (percent) Easy to implement initiative Requires only consistent, up-to-date asset database and CPU utilization tracking tool Additional benefits of lower power/cooling cost, less monitoring, and recovery of cabinet space * Sample of 4 DC production Wintel, Unix servers Source: 2009 APC McKinsey analysis; Utilization measurement tool for 458 servers 30
