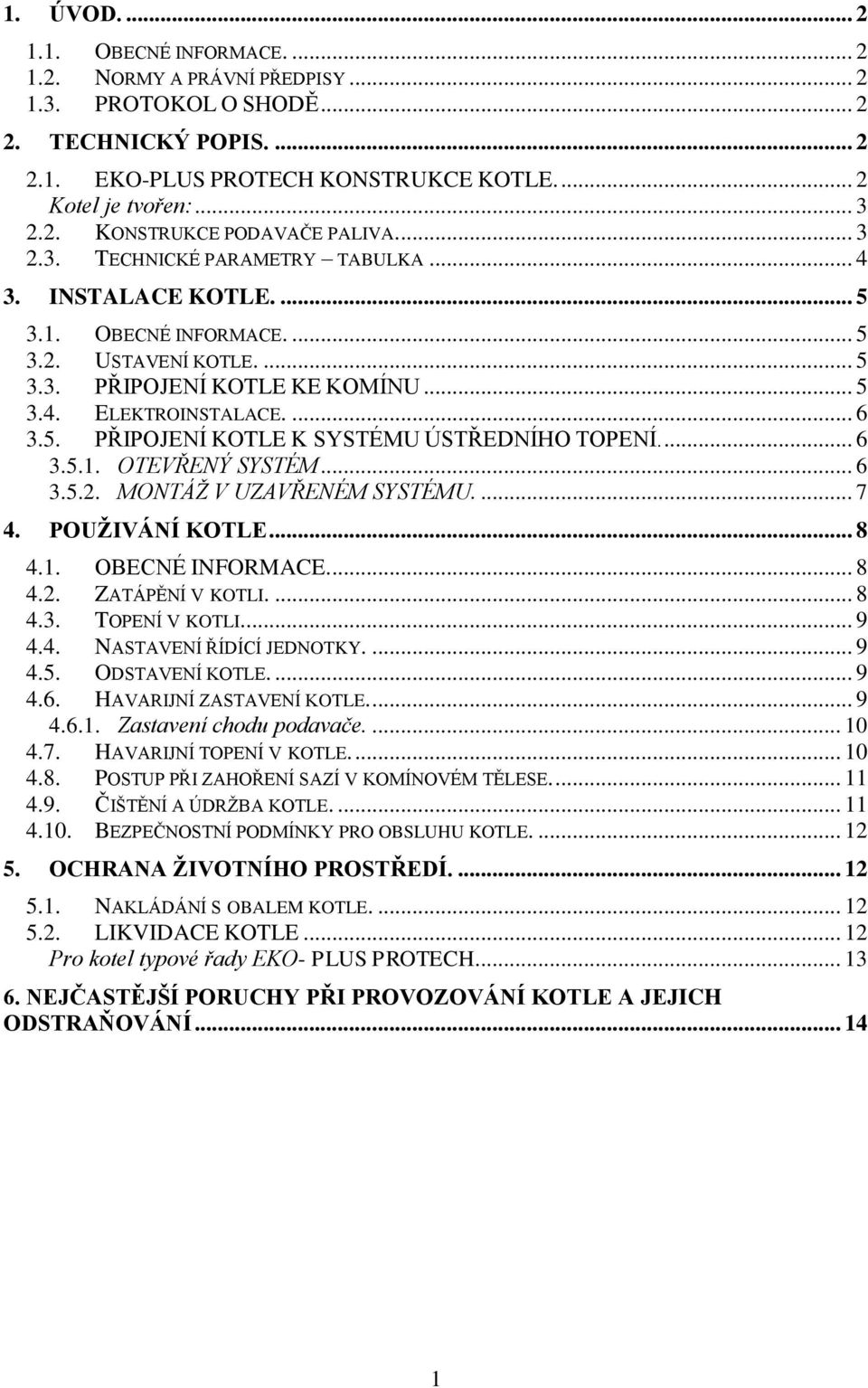

1 1. ÚVOD OBECNÉ INFORMACE NORMY A PRÁVNÍ PŘEDPISY PROTOKOL O SHODĚ TECHNICKÝ POPIS EKO-PLUS PROTECH KONSTRUKCE KOTLE Kotel je tvořen: KONSTRUKCE PODAVAČE PALIVA TECHNICKÉ PARAMETRY TABULKA INSTALACE KOTLE OBECNÉ INFORMACE USTAVENÍ KOTLE PŘIPOJENÍ KOTLE KE KOMÍNU ELEKTROINSTALACE PŘIPOJENÍ KOTLE K SYSTÉMU ÚSTŘEDNÍHO TOPENÍ OTEVŘENÝ SYSTÉM MONTÁŽ V UZAVŘENÉM SYSTÉMU POUŽIVÁNÍ KOTLE OBECNÉ INFORMACE ZATÁPĚNÍ V KOTLI TOPENÍ V KOTLI NASTAVENÍ ŘÍDÍCÍ JEDNOTKY ODSTAVENÍ KOTLE HAVARIJNÍ ZASTAVENÍ KOTLE Zastavení chodu podavače HAVARIJNÍ TOPENÍ V KOTLE POSTUP PŘI ZAHOŘENÍ SAZÍ V KOMÍNOVÉM TĚLESE ČIŠTĚNÍ A ÚDRŽBA KOTLE BEZPEČNOSTNÍ PODMÍNKY PRO OBSLUHU KOTLE OCHRANA ŽIVOTNÍHO PROSTŘEDÍ NAKLÁDÁNÍ S OBALEM KOTLE LIKVIDACE KOTLE Pro kotel typové řady EKO- PLUS PROTECH NEJČASTĚJŠÍ PORUCHY PŘI PROVOZOVÁNÍ KOTLE A JEJICH ODSTRAŇOVÁNÍ

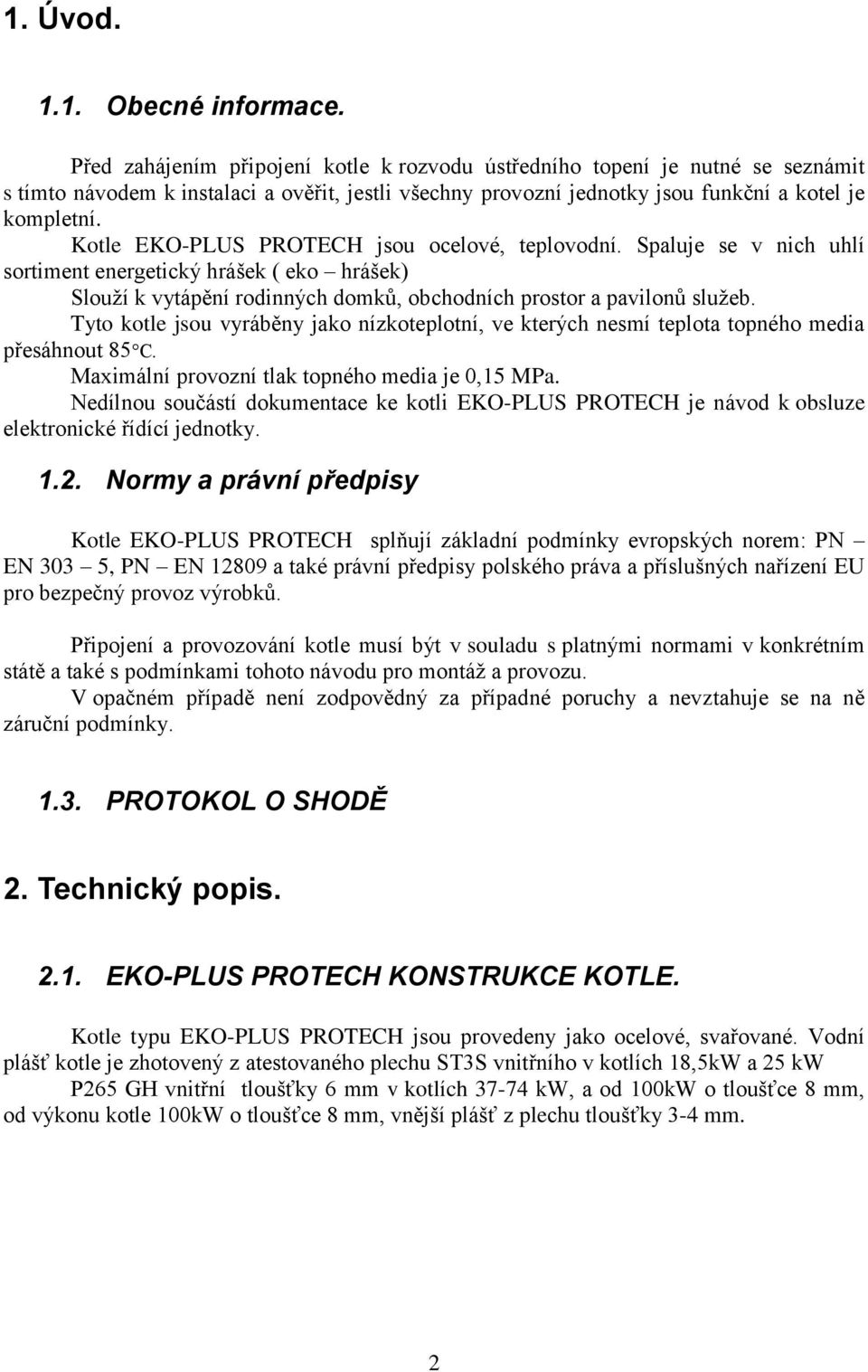

2 1. Úvod Obecné informace. Před zahájením připojení kotle k rozvodu ústředního topení je nutné se seznámit s tímto návodem k instalaci a ověřit, jestli všechny provozní jednotky jsou funkční a kotel je kompletní. Kotle EKO-PLUS PROTECH jsou ocelové, teplovodní. Spaluje se v nich uhlí sortiment energetický hrášek ( eko hrášek) Slouží k vytápění rodinných domků, obchodních prostor a pavilonů služeb. Tyto kotle jsou vyráběny jako nízkoteplotní, ve kterých nesmí teplota topného media přesáhnout 85 C. Maximální provozní tlak topného media je 0,15 MPa. Nedílnou součástí dokumentace ke kotli EKO-PLUS PROTECH je návod k obsluze elektronické řídící jednotky Normy a právní předpisy Kotle EKO-PLUS PROTECH splňují základní podmínky evropských norem: PN EN 303 5, PN EN a také právní předpisy polského práva a příslušných nařízení EU pro bezpečný provoz výrobků. Připojení a provozování kotle musí být v souladu s platnými normami v konkrétním státě a také s podmínkami tohoto návodu pro montáž a provozu. V opačném případě není zodpovědný za případné poruchy a nevztahuje se na ně záruční podmínky PROTOKOL O SHODĚ 2. Technický popis EKO-PLUS PROTECH KONSTRUKCE KOTLE. Kotle typu EKO-PLUS PROTECH jsou provedeny jako ocelové, svařované. Vodní plášť kotle je zhotovený z atestovaného plechu ST3S vnitřního v kotlích 18,5kW a 25 kw P265 GH vnitřní tloušťky 6 mm v kotlích kw, a od 100kW o tloušťce 8 mm, od výkonu kotle 100kW o tloušťce 8 mm, vnější plášť z plechu tloušťky 3-4 mm. 2

3 Kotel je tvořen: zásobník topného média. Vyrobeného z ocelových svařovaných plechů spalovací komora je ve tvaru hranolu. V bočních vodních pláštích se nacházejí otvory, které slouží pro připojení zařízení pro podavače paliva popelníková komora se nachází za dolními dvířky, v ní se nachází nádoba na popel. výměník tepla je tvořen vodorovnými přepážkami, které tvoří vodní kanály uloženými proti sobě Čistící dvířka( horní) slouží k čištění topných ploch deskového výměníku Plnící dvířka( prostřední) slouží k obsluze retortového hořáku a havarijního roštu( pro výkon do 74 kw), který v ní může být namontovaný. -Popelníková dvířka ( dolní) slouží k čištění popelníkové komory od popele. -Havarijní rošt nachází se v kotlích do výkonu 150kW, lze jej namontovat ve spalovací komoře na profily, které jsou přivařené k bočním stěnám kotle.je zavírán zepředu koncovým roštem. nátrubky přívodu a odvodu jsou umístěny v zadní části kotle. nátrubky ½ 2ks montuje se na ně zabezpečovací zařízení, pokud se jedná o kotel v uzavřeném provedení. zaslepovací víko zaslepuje druhý připojovací otvor podavače paliva. kotel je zaizolován tepelnou izolací, kterou tvoří sešroubované mezi sebou ocelovými šrouby ocelové plechy. Izolaci tvoří minerální vata. regulátor teploty ( řídící jednotka) se nacházena horní části kotle. Slouží pro naprogramování a udržování dané výstupní teploty z kotle. Zároveň optimalizuje proces hoření nezávisle na zatížení kotle Konstrukce podavače paliva. šachta v ní se spaluje dodané množství paliva. motoreduktor redukční ventil poháněný elektromotorem. Vnější část reduktora( opláštění) jak rovněž plášť motoru jsou hliníkové.reduktory jsou při výrobě plněny syntetickým olejem, který není zapotřebí vyměnit po celou dobu provozu. podavač paliva podává palivo ze zásobníku v dolní části retorty. Podavač podává palivo v potrubí. 3

4 zabezpečovací kolík (zabezpečovací pojistka) je to zařízení, které chrání reduktor před poškozením pokud dojde k zablokování podavače( šneku). Nachází se ve spojce, která spojuje reduktor s podavačem. Je v provedení se závitem. reflektor je situován nad retortový hořák. Výška jeho zavěšení je stanovena výrobcem. Udržuje plamen v retortě a k rozestření plamene na opláštění výměníku. zásobník paliva je umístěn vedle kotle ventilátor pro přívod vzduchu přivádí vzduch pro hoření. Množství vzduchuje regulována regulátorem teploty tak, aby byly zajištěny optimální podmínky hoření Technické parametry tabulka nominální tepelný výkon Plocha k vytápění tepelná účinnost Šířka šířka včetně zásobníku hloubka výška parametry hydraulického připojení rozměr kouřovodu výška středu kouřovodu nakládaní paliva(2) hmotnost spotřeba paliva při jmenovitém výkonu požadovaný komínový tah elektropřípojka maximální teplota topného média minimální teplota topného média maximální provozní tlak objem vody v kotli základní palivo - kamenné uhlí sortiment energetický hrášektř. 31ev. 31.1, 5-25 mm, schopnost spékání RJ 4

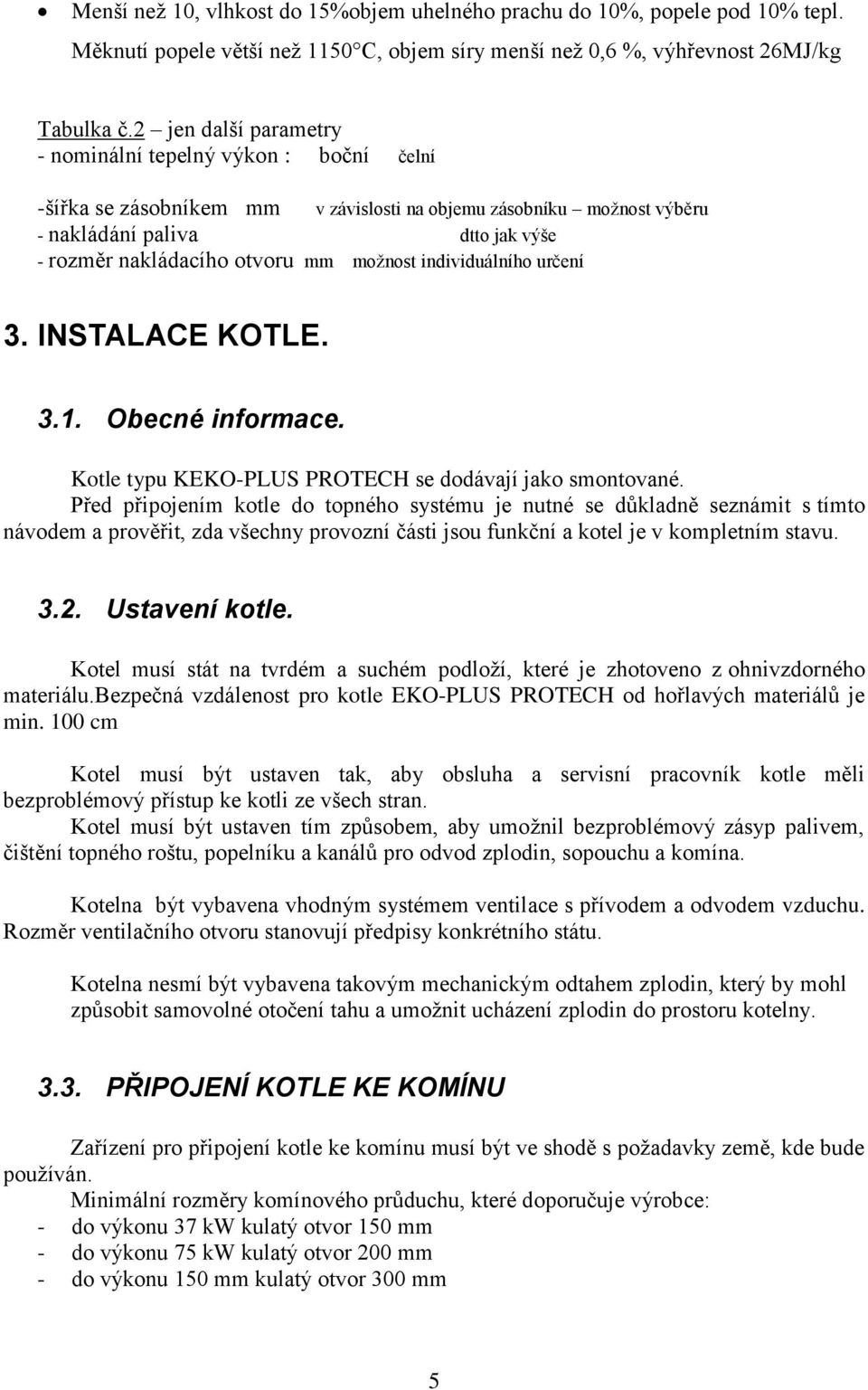

5 Menší než 10, vlhkost do 15%objem uhelného prachu do 10%, popele pod 10% tepl. Měknutí popele větší než 1150 C, objem síry menší než 0,6 %, výhřevnost 26MJ/kg Tabulka č.2 jen další parametry - nominální tepelný výkon : boční čelní -šířka se zásobníkem mm - nakládání paliva dtto jak výše - rozměr nakládacího otvoru mm možnost individuálního určení v závislosti na objemu zásobníku možnost výběru 3. INSTALACE KOTLE Obecné informace. Kotle typu KEKO-PLUS PROTECH se dodávají jako smontované. Před připojením kotle do topného systému je nutné se důkladně seznámit s tímto návodem a prověřit, zda všechny provozní části jsou funkční a kotel je v kompletním stavu Ustavení kotle. Kotel musí stát na tvrdém a suchém podloží, které je zhotoveno z ohnivzdorného materiálu.bezpečná vzdálenost pro kotle EKO-PLUS PROTECH od hořlavých materiálů je min. 100 cm Kotel musí být ustaven tak, aby obsluha a servisní pracovník kotle měli bezproblémový přístup ke kotli ze všech stran. Kotel musí být ustaven tím způsobem, aby umožnil bezproblémový zásyp palivem, čištění topného roštu, popelníku a kanálů pro odvod zplodin, sopouchu a komína. Kotelna být vybavena vhodným systémem ventilace s přívodem a odvodem vzduchu. Rozměr ventilačního otvoru stanovují předpisy konkrétního státu. Kotelna nesmí být vybavena takovým mechanickým odtahem zplodin, který by mohl způsobit samovolné otočení tahu a umožnit ucházení zplodin do prostoru kotelny PŘIPOJENÍ KOTLE KE KOMÍNU Zařízení pro připojení kotle ke komínu musí být ve shodě s požadavky země, kde bude používán. Minimální rozměry komínového průduchu, které doporučuje výrobce: - do výkonu 37 kw kulatý otvor 150 mm - do výkonu 75 kw kulatý otvor 200 mm - do výkonu 150 mm kulatý otvor 300 mm 5

6 Sopouch kotle je nutné připojit ke komínu ocelovým profilem vhodného průřezu a tvaru. Připojení musí být vzduchotěsné Elektroinstalace. Aby automatika v kotli EKO-PLUS PROTECH pracovala správně, musí být kotel připojen k funkčnímu rozvodu el. energie, která je plně v souladu s normami platnými v tomto státě. Vadná elektroinstalace může zapříčinit poškození řídící jednotky a být nebezpečná pro obsluhu a okolí.řídící jednotka a jí řízené části jsou pod napětím 230 V, proto připojení do sítě může provést pouze pracovník proškolený a odborně zdatný. Osoba obsluhující kotel musí mít k dispozici příslušné nářadí, tj. hřeblo, kartáč a musí používat pomůcky osobní ochrany, zejména rukavice a ochranné brýle PŘIPOJENÍ KOTLE K SYSTÉMU ÚSTŘEDNÍHO TOPENÍ OTEVŘENÝ SYSTÉM Připojení kotle k systému ústředního topení otevřeného( s expanzní nádobou) musí být v souladu normou PN-91 B Správné provedení připojení zajistí bezpečný provoz kotle a celého systému ústředního topení. GRAFICKÉ SCHÉMA SCHÉMA ZAJIŠTĚNÍ ÚSTŘEDNÍHO TOPENÍ: NW expanzní nádoba K kotel ú.t. CUW zásobník teplé užitkové vody G hořáky PCO oběhové čerpadlo ústředního topení PCWU oběhové čerpadlo teplé užitkové vody RW sběrné potrubí RB bezpečnostní potrubí RO odvětrávací potrubí RP přepadové potrubí H výška umístění expanzní nádoby od nejvyššího bodu cirkulace vody Expanzní nádoba musí být v souladu s normou PN-91/B-02413, její užitný objem nesmí být menší, než 4% celkového objemu systému ú.t. 6

7 Sběrné potrubí spojuje spodní část expanzní nádoby s horní částí hladiny vody v kotli a odvádí do expanzní nádoby navýšený objem topného média, způsobený změnami teploty. Musí být připojena bezprostředně nad kotlem a nesmí na ní být žádné ventily. Bezpečnostní potrubí spojuje horní hladinu vody v kotli s prostorem nad expanzní nádobou. Odvádí do expanzní nádoby směs vodní páry v případě náhlého zvýšení tlaku. Přepadové potrubí spojuje horní část expanzní nádoby s prostorem kotelny, odvádí přebytek vody z expanzní nádoby do kanalizace.průměr roury nesmí být menší, než průměr sběrného potrubí a bezpečnostního potrubí. Nesmí na ní být namontovány žádné ventily. Odvětrávací potrubí má být o vnitřním průměru min. 15 mm Může být napojená přímo do přepadového potrubí. Expanzní nádoba má být umístěna v takové výšce, aby v době provozu systému ú.t. v žádném místě nedošlo k přerušení toku topného média.v provedení gravitačních systémů H je menší než 0,3m, v provedení ch s čerpadlem výška musí být větší než 0,7 výšky zdvihu čerpadla H větší než 0,7 Hp. Pro eliminaci kavitačního hluku musí být zajištěny min. tlak na sacím hrdle čerpadla( parametr je uveden v návodu k čerpadlu). Výběr průměru potrubí v otevřeném systému v návaznosti na výkon kotelny. Výkon kotelny( kw) bezpečnostní potrubí sběrné potrubí přepadové potrubí základní průměr základní průměr základní průměr mm mm mm MONTÁŽ V UZAVŘENÉM SYSTÉMU. Při dodržení podmínek, uvedených v tomto návodu, může být kotel provozován V uzavřeném režimu po zamontování v instalaci ústředního topení vhodného zabezpečovacího zařízení. Nařízení ministra infrastruktury ze dne 12. března 2009 o změně nařízení ve věci technických podmínek, kterým mají odpovídat stavby a jejich umístění, Sbírka zákonů čj. 56/2009 řádek 461 paragrafu 7 uvádí: zakazuje se používání kotle na pevná paliva k ohřevu ústředního topení uzavřeného topného systému, vybaveného membránovou expanzní nádobou s výjimkou kotle na pevná paliva o výkonu do 300kW, vybaveného zařízením pro odvod přebytku tepla. 7

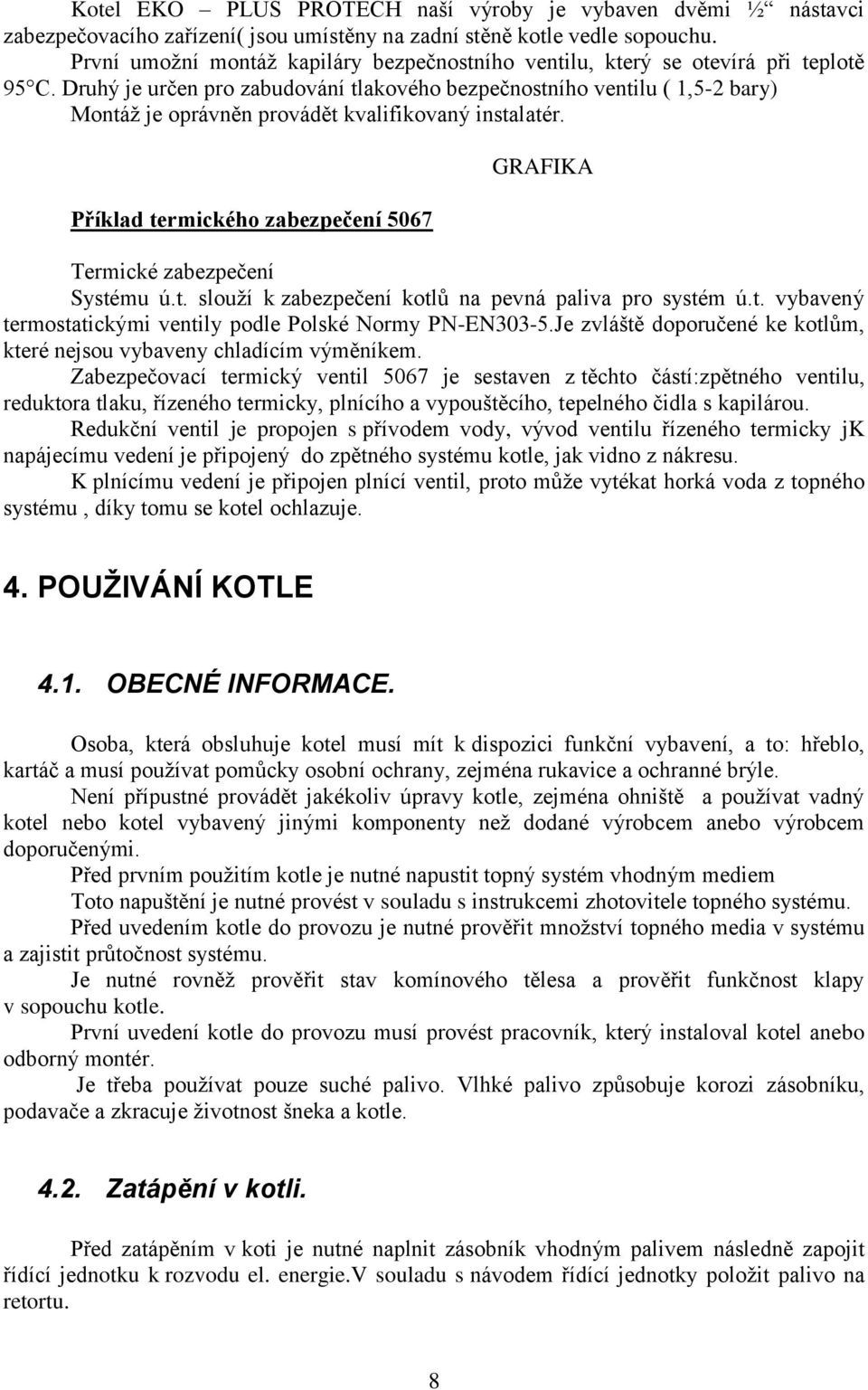

8 Kotel EKO PLUS PROTECH naší výroby je vybaven dvěmi ½ nástavci zabezpečovacího zařízení( jsou umístěny na zadní stěně kotle vedle sopouchu. První umožní montáž kapiláry bezpečnostního ventilu, který se otevírá při teplotě 95 C. Druhý je určen pro zabudování tlakového bezpečnostního ventilu ( 1,5-2 bary) Montáž je oprávněn provádět kvalifikovaný instalatér. Příklad termického zabezpečení 5067 GRAFIKA Termické zabezpečení Systému ú.t. slouží k zabezpečení kotlů na pevná paliva pro systém ú.t. vybavený termostatickými ventily podle Polské Normy PN-EN303-5.Je zvláště doporučené ke kotlům, které nejsou vybaveny chladícím výměníkem. Zabezpečovací termický ventil 5067 je sestaven z těchto částí:zpětného ventilu, reduktora tlaku, řízeného termicky, plnícího a vypouštěcího, tepelného čidla s kapilárou. Redukční ventil je propojen s přívodem vody, vývod ventilu řízeného termicky jk napájecímu vedení je připojený do zpětného systému kotle, jak vidno z nákresu. K plnícímu vedení je připojen plnící ventil, proto může vytékat horká voda z topného systému, díky tomu se kotel ochlazuje. 4. POUŽIVÁNÍ KOTLE 4.1. OBECNÉ INFORMACE. Osoba, která obsluhuje kotel musí mít k dispozici funkční vybavení, a to: hřeblo, kartáč a musí používat pomůcky osobní ochrany, zejména rukavice a ochranné brýle. Není přípustné provádět jakékoliv úpravy kotle, zejména ohniště a používat vadný kotel nebo kotel vybavený jinými komponenty než dodané výrobcem anebo výrobcem doporučenými. Před prvním použitím kotle je nutné napustit topný systém vhodným mediem Toto napuštění je nutné provést v souladu s instrukcemi zhotovitele topného systému. Před uvedením kotle do provozu je nutné prověřit množství topného media v systému a zajistit průtočnost systému. Je nutné rovněž prověřit stav komínového tělesa a prověřit funkčnost klapy v sopouchu kotle. První uvedení kotle do provozu musí provést pracovník, který instaloval kotel anebo odborný montér. Je třeba používat pouze suché palivo. Vlhké palivo způsobuje korozi zásobníku, podavače a zkracuje životnost šneka a kotle Zatápění v kotli. Před zatápěním v koti je nutné naplnit zásobník vhodným palivem následně zapojit řídící jednotku k rozvodu el. energie.v souladu s návodem řídící jednotky položit palivo na retortu. 8

9 Na palivo položit po celé ploše papír, na něj položit suché drobné dříví a podpálíme zápalkou. Následně položíme palivo a sledujeme plamen, pokud je zapotřebí můžeme spustit do provozu ventilátor. Když zjistíme, že palivo začalo hořet přepojíme řídící jednotku na automatický provoz Topení v kotli. Na řídící jednotce nastavíme požadovanou teplotu, obvykle C. Kotel se automaticky sám uvede do provozu v souladu s nastavením parametrů která nastavil uživatel v souladu s návodem obsluhy řídící jednotky. V době, kdy kotel pracuje v režimu automatického provozu řídící jednotky se v rámci běžné údržby pouze doplňuje zásobník na palivo a čistí popelník. Je nutné dbát na to, aby vrstva paliva v zásobníku nebyla menší než 30 cm, a dbát na to, aby klapa zásobníku byla bezpodmínečně v době provozu kotle zavřená. Jestli bude palivo odpovídat požadavkům výrobce a norem, bude popel padat do popelníku. Pokud palivo nebude odpovídat těmto parametrům, může nastat situace, že na topeništi vznikne těžce odstranitelná vrstva strusky a popele. V tomto případě je nutné strusku a popel odstranit ručně do popelníku hřablem anebo hákem Nastavení řídící jednotky. Dobu činnosti podavače je třeba nastavit na 12 sekund. Dobu přestávky mezi jednotlivými dodávkami paliva nastavíme na 35,sekund výkon ventilátoru 25% v návaznosti na granulaci a výhřevnost paliva pak nastavíme výše uvedené parametry.dobu činnosti udržovacím režimu nastavíme na 8 sekund dobu přestávky mezi jednotlivými uvedeními do provozu na 20 minut Odstavení kotle. Před ukončením topení v kotli ukončit přidávání uhlí. Po dohoření uhlí v v topeništi je třeba odpojit řídící jednotku a následně odstranit škváru, a saze popel. Po dobu odstávky kotle je nutné vyprázdnit zásobník paliva, podavače o hořáku. Nedoporučuje se vypustit medium z topného systému Havarijní zastavení kotle. V případě havárie( poruchy) kotle, zejména pokud teplota media je vyšší než 100 C ( částečné odpaření topného media ze systému nebo kotle, které se projevuje rázy v topném systému, prasklin na potrubí, radiátorech, armaturách nebo jiného nebezpečí pro bezpečné užívání kotle je nutné: Zajistit maximální větrání kotelny otevřením oken, dveří a otvoru pro shoz uhlí apod. Opatrně odstranit palivo z ohniště do plechového popelníku, ten urychleně vynést ven. Palivo se nesmí hasit v kotelně. Hašení provést vně kotelny malým proudem vody. 9

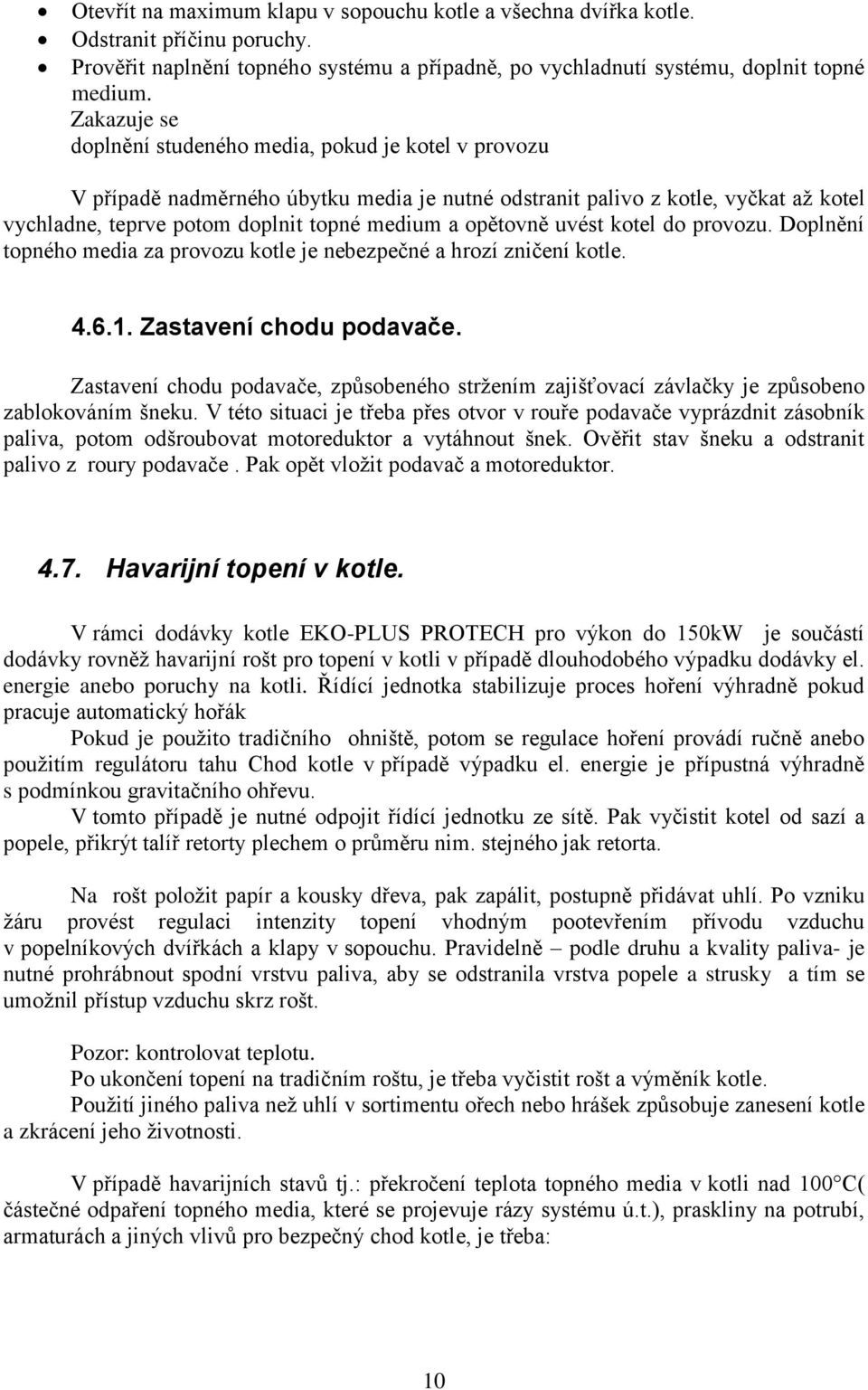

10 Otevřít na maximum klapu v sopouchu kotle a všechna dvířka kotle. Odstranit příčinu poruchy. Prověřit naplnění topného systému a případně, po vychladnutí systému, doplnit topné medium. Zakazuje se doplnění studeného media, pokud je kotel v provozu V případě nadměrného úbytku media je nutné odstranit palivo z kotle, vyčkat až kotel vychladne, teprve potom doplnit topné medium a opětovně uvést kotel do provozu. Doplnění topného media za provozu kotle je nebezpečné a hrozí zničení kotle Zastavení chodu podavače. Zastavení chodu podavače, způsobeného stržením zajišťovací závlačky je způsobeno zablokováním šneku. V této situaci je třeba přes otvor v rouře podavače vyprázdnit zásobník paliva, potom odšroubovat motoreduktor a vytáhnout šnek. Ověřit stav šneku a odstranit palivo z roury podavače. Pak opět vložit podavač a motoreduktor Havarijní topení v kotle. V rámci dodávky kotle EKO-PLUS PROTECH pro výkon do 150kW je součástí dodávky rovněž havarijní rošt pro topení v kotli v případě dlouhodobého výpadku dodávky el. energie anebo poruchy na kotli. Řídící jednotka stabilizuje proces hoření výhradně pokud pracuje automatický hořák Pokud je použito tradičního ohniště, potom se regulace hoření provádí ručně anebo použitím regulátoru tahu Chod kotle v případě výpadku el. energie je přípustná výhradně s podmínkou gravitačního ohřevu. V tomto případě je nutné odpojit řídící jednotku ze sítě. Pak vyčistit kotel od sazí a popele, přikrýt talíř retorty plechem o průměru nim. stejného jak retorta. Na rošt položit papír a kousky dřeva, pak zapálit, postupně přidávat uhlí. Po vzniku žáru provést regulaci intenzity topení vhodným pootevřením přívodu vzduchu v popelníkových dvířkách a klapy v sopouchu. Pravidelně podle druhu a kvality paliva- je nutné prohrábnout spodní vrstvu paliva, aby se odstranila vrstva popele a strusky a tím se umožnil přístup vzduchu skrz rošt. Pozor: kontrolovat teplotu. Po ukončení topení na tradičním roštu, je třeba vyčistit rošt a výměník kotle. Použití jiného paliva než uhlí v sortimentu ořech nebo hrášek způsobuje zanesení kotle a zkrácení jeho životnosti. V případě havarijních stavů tj.: překročení teplota topného media v kotli nad 100 C( částečné odpaření topného media, které se projevuje rázy systému ú.t.), praskliny na potrubí, armaturách a jiných vlivů pro bezpečný chod kotle, je třeba: 10

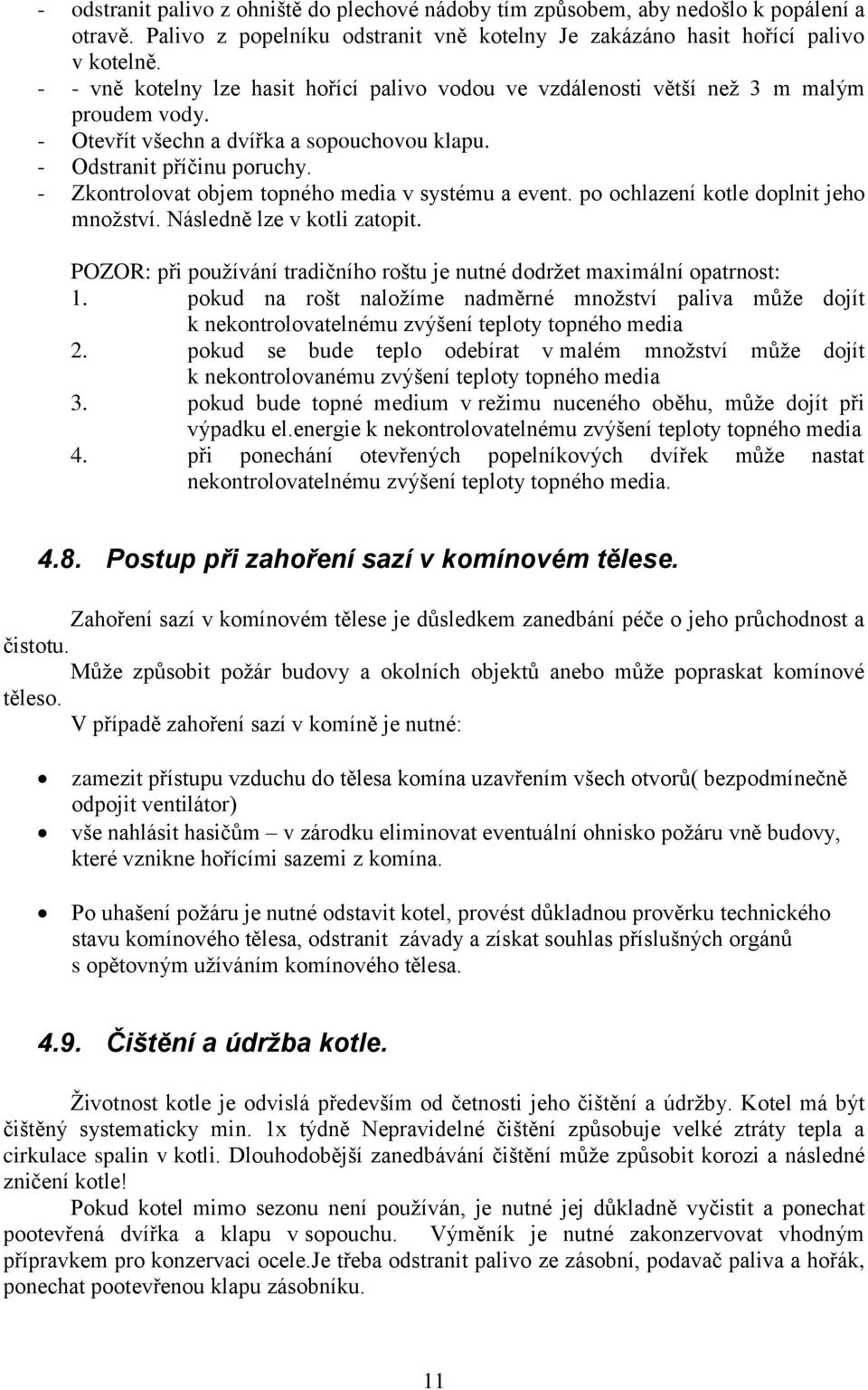

11 - odstranit palivo z ohniště do plechové nádoby tím způsobem, aby nedošlo k popálení a otravě. Palivo z popelníku odstranit vně kotelny Je zakázáno hasit hořící palivo v kotelně. - - vně kotelny lze hasit hořící palivo vodou ve vzdálenosti větší než 3 m malým proudem vody. - Otevřít všechn a dvířka a sopouchovou klapu. - Odstranit příčinu poruchy. - Zkontrolovat objem topného media v systému a event. po ochlazení kotle doplnit jeho množství. Následně lze v kotli zatopit. POZOR: při používání tradičního roštu je nutné dodržet maximální opatrnost: 1. pokud na rošt naložíme nadměrné množství paliva může dojít k nekontrolovatelnému zvýšení teploty topného media 2. pokud se bude teplo odebírat v malém množství může dojít k nekontrolovanému zvýšení teploty topného media 3. pokud bude topné medium v režimu nuceného oběhu, může dojít při výpadku el.energie k nekontrolovatelnému zvýšení teploty topného media 4. při ponechání otevřených popelníkových dvířek může nastat nekontrolovatelnému zvýšení teploty topného media Postup při zahoření sazí v komínovém tělese. Zahoření sazí v komínovém tělese je důsledkem zanedbání péče o jeho průchodnost a čistotu. Může způsobit požár budovy a okolních objektů anebo může popraskat komínové těleso. V případě zahoření sazí v komíně je nutné: zamezit přístupu vzduchu do tělesa komína uzavřením všech otvorů( bezpodmínečně odpojit ventilátor) vše nahlásit hasičům v zárodku eliminovat eventuální ohnisko požáru vně budovy, které vznikne hořícími sazemi z komína. Po uhašení požáru je nutné odstavit kotel, provést důkladnou prověrku technického stavu komínového tělesa, odstranit závady a získat souhlas příslušných orgánů s opětovným užíváním komínového tělesa Čištění a údržba kotle. Životnost kotle je odvislá především od četnosti jeho čištění a údržby. Kotel má být čištěný systematicky min. 1x týdně Nepravidelné čištění způsobuje velké ztráty tepla a cirkulace spalin v kotli. Dlouhodobější zanedbávání čištění může způsobit korozi a následné zničení kotle! Pokud kotel mimo sezonu není používán, je nutné jej důkladně vyčistit a ponechat pootevřená dvířka a klapu v sopouchu. Výměník je nutné zakonzervovat vhodným přípravkem pro konzervaci ocele.je třeba odstranit palivo ze zásobní, podavač paliva a hořák, ponechat pootevřenou klapu zásobníku. 11

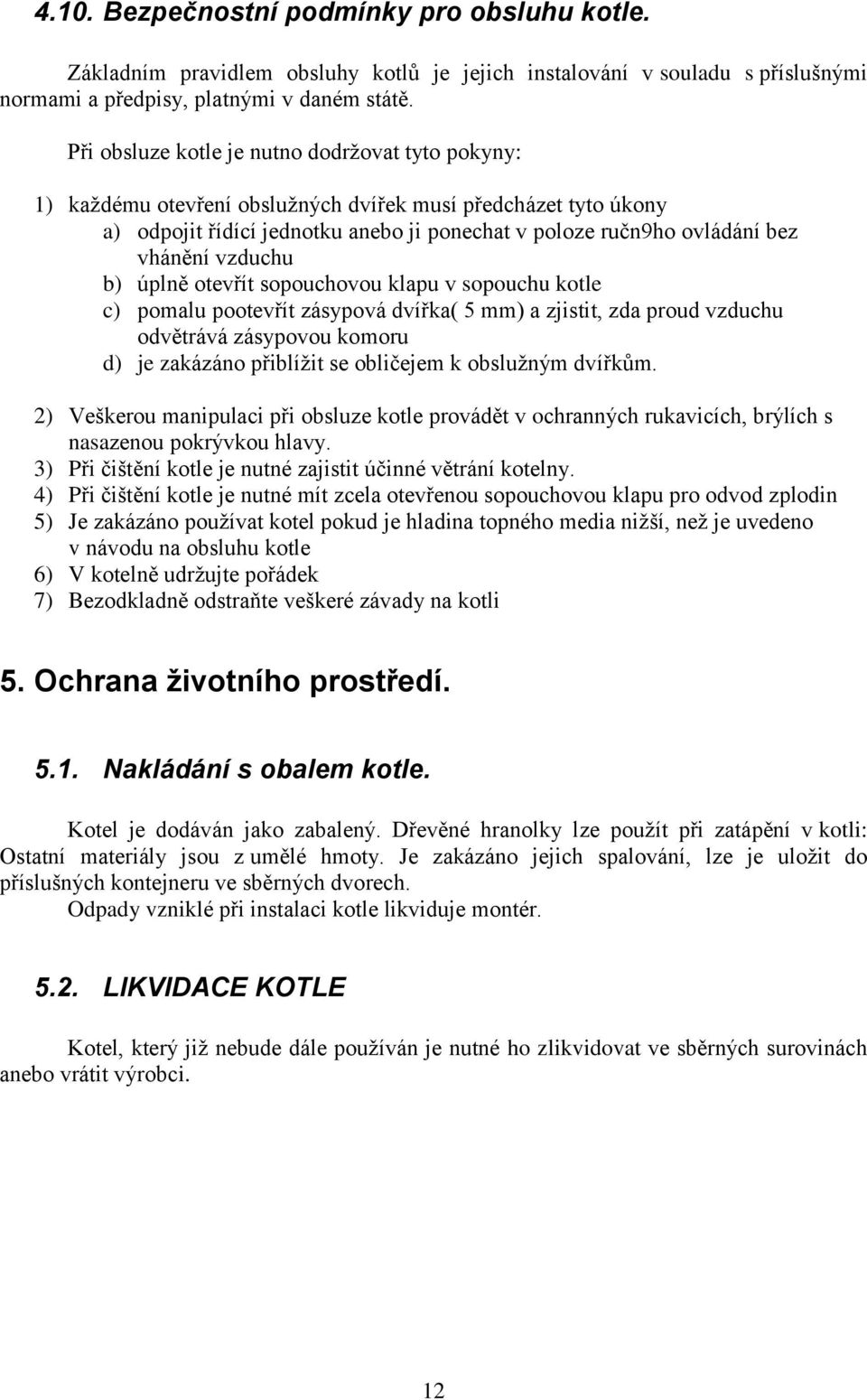

12 4.10. Bezpečnostní podmínky pro obsluhu kotle. Základním pravidlem obsluhy kotlů je jejich instalování v souladu s příslušnými normami a předpisy, platnými v daném státě. Při obsluze kotle je nutno dodržovat tyto pokyny: 1) každému otevření obslužných dvířek musí předcházet tyto úkony a) odpojit řídící jednotku anebo ji ponechat v poloze ručn9ho ovládání bez vhánění vzduchu b) úplně otevřít sopouchovou klapu v sopouchu kotle c) pomalu pootevřít zásypová dvířka( 5 mm) a zjistit, zda proud vzduchu odvětrává zásypovou komoru d) je zakázáno přiblížit se obličejem k obslužným dvířkům. 2) Veškerou manipulaci při obsluze kotle provádět v ochranných rukavicích, brýlích s nasazenou pokrývkou hlavy. 3) Při čištění kotle je nutné zajistit účinné větrání kotelny. 4) Při čištění kotle je nutné mít zcela otevřenou sopouchovou klapu pro odvod zplodin 5) Je zakázáno používat kotel pokud je hladina topného media nižší, než je uvedeno v návodu na obsluhu kotle 6) V kotelně udržujte pořádek 7) Bezodkladně odstraňte veškeré závady na kotli 5. Ochrana životního prostředí Nakládání s obalem kotle. Kotel je dodáván jako zabalený. Dřevěné hranolky lze použít při zatápění v kotli: Ostatní materiály jsou z umělé hmoty. Je zakázáno jejich spalování, lze je uložit do příslušných kontejneru ve sběrných dvorech. Odpady vzniklé při instalaci kotle likviduje montér LIKVIDACE KOTLE Kotel, který již nebude dále používán je nutné ho zlikvidovat ve sběrných surovinách anebo vrátit výrobci. 12

13 Záruční list. Pro kotel typové řady EKO- PLUS PROTECH 1. Prodávající poskytuje záruku na dobu 5. let na těsnost svárů kotle, 2. roky obecné záruky, která začíná běžet ke dni jejího vypsání a od data koupě kotle. 2. Samostatné provozní jednotky řídící jednotka, ventilátor,motoreduktor mají samostatné záruční listy a dané podmínky záruky. 3. V případě, že se v záruční době vyskytnou závady způsobené vadou kotle, prodávající zajistí bezplatné odstranění závady ve lhůtě 14. dnů od data nahlášení závady.prodávající není zodpovědný za přerušení topení, která vznikla z důvodu závady na kotli. 4. Reklamující uvede druh závady a předpokládanou příčinu jejího vzniku. Pokud nezná příčinu, uvede jak se závada projevuje. 5. V případě, že reklamovaná porucha nebyla způsobena výrobcem: - špatné připojení kotle - špatný tah komína - nejakostní palivo - špatné větrání kotelny - nevhodné používání kotle, v tom absence pravidelného čištění kotlového tělesa - špatně zvolená dimenze kotle, uživatel uhradí náklady za servis kotle 6. Všechny poruchy a závady, které vznikly v důsledku nesprávného používání kotle, zejména v rozporu s návodem na použití kotle, které nezapříčinil výrobce, způsobí ztrátu záruky. 7. Záruční list je jediným dokladem pro bezplatné odstranění vad v záruční době pro uživatele.v případě ztráty nebo poškození výrobce může, za úhradu, vydat duplikát. 8. Záruka se nevztahuje na těsnící materiál, žáruvzdorné vložky, pohyblivé části a ostatní běžné součástí kotle. 9. Záruční list není platný v případě, že není kompletně vypsaný, je bez razítka a není podepsaný. 10. Záruka se nevztahuje na vady vzniklé - pokud kotel dopravuje přímo odběratel - při přesunu a ustavení kotle - při nesprávném užívání kotle( nízká teplota v kotli anebo vlhké palivo - v důsledku vadné instalace kotle - v důsledku špatné volby výkonu kotle Druh a výkon kotle Razítko a podpis Rok výroby kotle Výrobní číslo Datum prodeje Číslo faktury Razítko a podpis 13

14 6. Nejčastější poruchy při provozování kotle a jejich odstraňování Nelze dosáhnout požadovaného výkonu kotle ( požadované teploty) Příčina Způsob odstranění Řídící jednotka je špatně nastavená nebo Nastavit správně regulátor nebo poškozený poškozen regulátor vyměnit Nedostatečný komínový tah Odstranit netěsnost sopouchu komína. Komín musí být min. 6m vysoký Zanesení kouřových kanálu Vyčistit kanály, sopouch a komín Nedostatek topného media v systému Doplnit medium, odvzdušnit systém. Doplňování provádět výhradně do chladného systému!o Nízká výhřevnost kotle, topivo se spéká na Zvolit vhodné topivo roštu Malé množství vzduchu v kotelně Zprovoznit( opravit) přívod vzduchu do kotelny Vyhasnutí kotle Zkontrolovat zajišťovací klín, pokud je stržený pak vyměnit Nevhodná velikost kotle Vyměnit za kotel o větším výkonu Vysoká teplota vody v kotli a současně nízká y systému ústředního topení. Příčina Způsob odstranění Zavřený nebo nedostatečně otevřený Otevřít ventil směšovací ventil Čerpadlo nepracuje Zjistit, zda je čerpadlo zapojené nebo funkční a případně zapojit nebo vyměnit Topný systém je zavzdušněný Odvzdušnit systém V kotli se objevila voda. Příčina Při prvním uvedení kotle do provozu může nastat tzv. pocení kotle Vlhké palivo Spaliny kondenzují Způsob odstranění Nastavit teplotu kotle na 80 C a udržovat ji několik hodin Použít suché palivo Kotel pracuje při nízké teplotě, je nutné zvednout teplotu 14
