Filtrační vzduchotěsná skříň. Řešení na míru pomocí modulární koncepce EBE. Projekční data. 04/2012 (CZ) GEA Heat Exchangers

Transkript

1 Filtrační vzduchotěsná skříň Řešení na míru pomocí modulární koncepce Projekční data 04/2012 (CZ) GEA Heat Exchangers

2 Technický popis Použití, komponenty, kombinace Filtrační skříň V určitých oblastech, např. během procesu výroby, je nutné snižovat vzniklé emise nebo dokonce zamezovat jejich úniku do okolí. Rovněž místní podmínky mohou vyžadovat efektivní odlučování emisí ze vzduchu nebo zajišt ování požadovaného klimatu v budově. Společnost GEA vyvinula za tímto účelem, resp. pro tento rozsah činností, filrační vzduchotěsnou skříň určenou do normálního prostředí dle ČSN EN , ČSN EN nebo do prostředí s nebezpečím výbuchu podle ČSN EN Jako univerzální skříň pro umístění filtračních vložek byla vyvinuta konstrukce umožňující uchycení celé řady typů filtračních vložek a filtračních patron s aktivním uhlím z výrobního programu GEA. Filtrační skříň je vhodná pro následující použití ve vzduchotechnických systémech: pro čištění přiváděného vzduchu za účelem ochrany snadno korodujících elektronických prvků filtrace vzduchu v procesní technologii udržování čistého vzduchu za účelem ochrany cenných exponátů v knihovnách, muzeích atd. větrání v úpravnách vod nebo zásobnících pitné vody čištění odpadního vzduchu za účelem dodržení emisních limitů bezpečnostní filtr v systémech na odsávání prachu kombinovaný filtr pro odloučení hrubých, jemných částic a zápachu, např. při odsávání pachů pro odloučení výparů z rozpouštědel a těkavých látek Komponenty Filtrační skříně Rámy filtrační skříně jsou standardně vyráběny z lakovaného ocelového plechu barvy stříbrné, odstín RAL 9006, víka z pozinkovaného ocelového plechu. Na přání zákazníka je možné provedení filtrační skříně ze korozivzdorné oceli Skříň není vybavena závěsnými prvky, je nutno řešit ze strany stavby. Vzduchotěsné provedení filtrační skříně zajišt ují svařované spoje profilů. Při správné montáži a uzavření skříně je třída těsnosti D podle ČSN EN Skříně se používají na straně sání i výtlaku vzduchotechnického systému (max. statický tlak 2 kpa) Možné kombinace S pomocí modulární koncepce je možné kombinovat různé velikosti filtrační skříně a osazovat je různými filtračními vložkami v příslušných velikostech. Za sebou lze kombinovat více stupňů filtrace (např. hrubé a jemné filtry). Filtrační vzduchotěsné skříně je možné osadit filtračními vložkami třídy filtrace G2 až H13 podle ČSN EN 779 a ČSN EN Pro požadované zástavby lze kombinovat čtvercové a obdélníkové filtrační skříně. Snadné a rychlé spojení skříní za sebou nebo připojení přírub vzduchotechnického potrubí či přechodových dílů a redukcí ze strany stavby umožňují předvrtané a nýtovacími maticemi M8 osazené otvory v rámu příruby. Šroub s plastovou hlavou Nýtovací matice M8 Velikosti 05/10/10 05/10/15 Velikosti 10/10/05 10/10/10 10/10/15 Velikosti 10/05/10 10/05/15 2 PR CZ Změny vyhrazeny K1-04/2012

3 Filtrační skříň Technický popis Upínání filtrů, údržba, typový klíč Měření diferenčního tlaku Společnost GEA nabízí dle přání zákazníka také široký sortiment manometrů (viz str. 4) pro měření diferenčního tlaku na osazených filtračních vložkách za účelem zjištění tlakové ztráty a včasné výměny osazených filtračních vložek. Upínací mechanismy pro vzduchové filtrační vložky a filtrační patrony s aktivním uhlím Vysoce účinné filtrační vložky (E10 - H13 dle ČSN EN 1822) a filtrační vložky pro hrubou a jemnou filtraci vzduchu (G2 - F9 dle ČSN EN 779) se upevňují do filtrační skříně pomocí čtyř upínacích matic, které fungují i jako přítlačný mechanismus. Filtrační patrony s aktivním uhlím 708/709 se osazují do upínacích rámů CKGE, které se upínají do filtrační skříně stejným způsobem jako výše uvedené filtrační vložky, tzn. pomocí upínacích matic. K ochraně aktivního uhlí v patronách 708/709 je třeba předřadit filtrační vložky minimálně ve třídě filtrace F7 dle ČSN EN 779. Poznámka: Upínací rámy CKGE, stejně jako jednotlivé filtrační vložky a filtrační patrony je nutné podle požadavků zákazníka objednat samostatně. Údržba a výměna filtrační vložky Snadno odnímatelné, vzduchotěsně uzavíratelné servisní víko lze snadno otevřít nebo opět uzavřít pomocí několika šroubů s plastovou hlavou. Typový klíč Možné kombinace filtračních vzduchotěsných skříní naleznete v typovém klíči: Příklad: Filtrační skříň - 10 / 10 / 10 - V / U2AB Typ: Šířka: Šířka v mm: Výška: Výška v mm: Hloubka: Hloubka v mm: Materiál: V...Pozinkovaný plech N...Korozivzdorná ocel Manometry: U0... žádný manometr U1...1 manometr (A až 500 Pa, B až Pa, C... Magnehelic) U manometry (A až 500 Pa, B až Pa, C... Magnehelic) Z čelního pohledu, tzn. v ose proudění vzduchu, doporučujeme s ohledem na výměnu filtračních vložek instalovat max. 2 filtrační skříně vedle sebe. Instalace skříní nad sebou je pouze otázkou zástavby v prostoru. Na základě požadavků zákazníka je možné nabídnout i jiná rozměrová provedení, včetně provedení do prostředí s nebezpečím výbuchu (Ex) dle ČSN EN PR CZ Změny vyhrazeny K1-04/2012 3

4 Technický popis Standardní provedení, příslušenství Filtrační skříň Provedení filtrační skříně ##/##/##-V /U1A ##/##/##-N /U1A Kapalinový manometr s U trubicí - měření diferenčního tlaku -500 až Pa a montážní úhelník * Nátrubky (2 ks) pro připevnění hadic manometru včetně pojistných matic, našroubovatelné. Nátrubky se šroubují do otvorů po šroubech, které je nutné předem vyšroubovat z víka skříně. * Upínací mechanismus se skladá z: Pozinkovaný ocelový plech Korozivzdorná ocel Pozinkovaná ocel Korozivzdorná ocel upínacích matic (1 sada = 8 ks) Pozinkovaná ocel Mosaz CuSn8 závitových tyčí (4 ks) Pozinkovaná ocel Korozivzdorná ocel Hadice - délka 2 m * PVC PVC Servisní víko a šrouby s plastovou hlavou Pozinkovaný ocelový plech Korozivzdorná ocel V případě použití do prostředí s nebezpečím výbuchu je filtrační skříň opatřena uzemňovací svorkou a uzemňovacími vodiči, které propojují odnímatelné části skříně. Příslušenství (nutné objednat samostatně) Ochranná mřížka (Š/V - viz typový klíč) Pozinkovaná ocel Korozivzdorná ocel Protidešt ová žaluzie (Š/V - viz typový klíč) Pozinkovaná ocel Korozivzdorná ocel B... (viz typový klíč) Kapalinový manometr s U trubicí - měření diferenčního Pozinkovaný ocelový plech Korozivzdorná ocel tlaku, -1 až + 1 kpa a montážní úhelník C... (viz typový klíč) Manometr Magnehelic pro měření diferenčního tlaku (0-1 kpa) Nátrubky (2 ks) pro připevnění hadic manometru včetně pojistných matic, našroubovatelné. Nátrubky se šroubují do otvorů po šroubech, které je nutné předem vyšroubovat z víka skříně. * Pozinkovaná ocel Korozivzdorná ocel Stěnový upínací rám CKGE pro filtrační patrony s aktivním uhlím + těsnění Pozinkovaný ocelový plech Korozivzdorná ocel * V případě provedení filtrační skříně pro osazení filtračními patronami s aktivním uhlím není součástí dodávky. Upínací mechanismus Kapalinový manometr s U trubicí Manometr Magnehelic Servisní víko a šrouby s plastovou hlavou 4 PR CZ Změny vyhrazeny K1-04/2012

5 Filtrační skříň Rozměry a hmotnosti Základní moduly Základní moduly Filtrační skříň 10/10/05 10/10/10 10/10/15 05/10/10 05/10/15 10/05/10 10/05/15 Velikost skříně (Š/V) [mm] 750/ / / / / / /445 Hloubka skříně (H) [mm] Max. upínací hloubka [mm] Světlost připojovací příruby (Š/V) [mm] 630/ / / / / / /325 Hmotnost neosazené skříně [kg] Možnosti osazení filtrační skříně Filtrační vložky pro hrubou a jemnou filtraci vzduchu (třídy filtrace G2-F9 podle ČSN EN 779) 610/610 mm [ks] /610 mm [ks] Vysoce účinné filtrační vložky (třídy filtrace E10-H13 podle ČSN EN 1822) 610/610 mm [ks] /610 mm [ks] Filtrační patrony s aktivním uhlím 708/709 / 16/ 16/16 8/ 8/8 8/ 8/8 PR CZ Změny vyhrazeny K1-04/2012 5

6 Rozměry a hmotnosti Příklady kombinací ze základních modulů Filtrační skříň Příklady kombinací ze základních modulů * Filtrační skříň 10/20/10 10/20/15 20/10/10 20/10/15 10/30/10 10/30/15 20/20/10 20/20/15 20/30/10 20/30/15 Velikost skříně (Š/V) [mm] 750/ / / / /2150 Hloubka skříně (H) [mm] Max. upínací hloubka [mm] Světlost připojovací příruby (Š/V)[mm] 630/ / / / /2034 Hmotnost neosazené skříně [kg] Možnosti osazení filtrační skříně Filtrační vložky pro hrubou a jemnou filtraci vzduchu (třídy filtrace G2-F9 podle ČSN EN 779) 610/610 mm [ks] Vysoce účinné filtrační vložky (třídy filtrace E10-H13 podle ČSN EN 1822) 610/610 mm [ks] Filtrace vzduchu aktivním uhlím Filtrační patrony s aktivním uhlím 708/709 32/ 32/32 32/ 32/32 48/ 48/48 64/ 64/64 96/ 96/96 Počet upínacích rámů CKGE * Další možné kombinace podle typového klíče na dotaz. 6 PR CZ Změny vyhrazeny K1-04/2012

7 Filtrační skříň Příklady použití Jednostupňová filtrace vzduchu Montážní úhelník Manometr Nátrubky Filtrační komora Filtrační vložka Těsnění* Upínací matice (8x) Servisní víko Šroub s plastovou hlavou Vícestupňová filtrace vzduchu Filtrační komora Filtrační vložka 2 Těsnění* Směr proudění vzduchu Filtrační vložka 1 Těsnění* Filtrace vzduchu pomocí filtračních patron s aktivním uhlím 708/709 Filtrační komora Upínací matice (8x) Servisní víko Šroub s plastovou hlavou Filtrační patrony s aktivním uhlím Upínací rám CKGE Těsnění** Upínací matice (8x) Servisní víko Šroub s plastovou hlavou * Těsnění není součástí filtrační skříně, musí jím být vybavena vkladaná filtrační vložka, příp. upínací rám filtrační vložky. ** Těsnění přibaleno k rámu CKGE - při montáži je nutné ho nalepit na čelní stranu rámu. PR CZ Změny vyhrazeny K1-04/2012 7

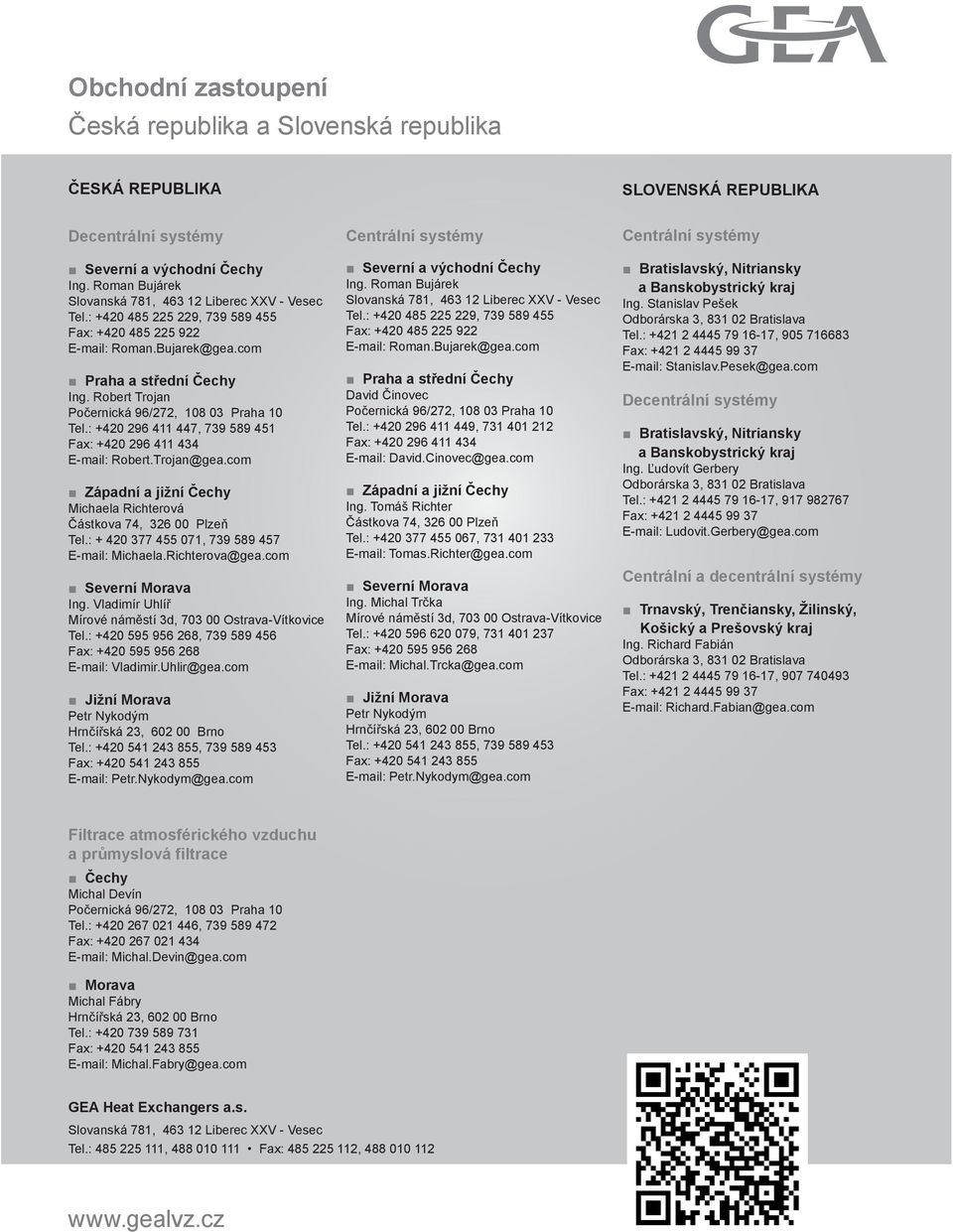

8 Obchodní zastoupení Česká republika a Slovenská republika ČESKÁ REPUBLIKA SLOVENSKÁ REPUBLIKA Decentrální systémy Severní a východní Čechy Ing. Roman Bujárek Slovanská 781, Liberec XXV - Vesec Tel.: , Fax: Roman.Bujarek@gea.com Praha a střední Čechy Ing. Robert Trojan Počernická 96/272, Praha 10 Tel.: , Fax: Robert.Trojan@gea.com Západní a jižní Čechy Michaela Richterová Částkova 74, Plzeň Tel.: , Michaela.Richterova@gea.com Severní Morava Ing. Vladimír Uhlíř Mírové náměstí 3d, Ostrava-Vítkovice Tel.: , Fax: Vladimir.Uhlir@gea.com Jižní Morava Petr Nykodým Hrnčířská 23, Brno Tel.: , Fax: Petr.Nykodym@gea.com Centrální systémy Severní a východní Čechy Ing. Roman Bujárek Slovanská 781, Liberec XXV - Vesec Tel.: , Fax: Roman.Bujarek@gea.com Praha a střední Čechy David Činovec Počernická 96/272, Praha 10 Tel.: , Fax: David.Cinovec@gea.com Západní a jižní Čechy Ing. Tomáš Richter Částkova 74, Plzeň Tel.: , Tomas.Richter@gea.com Severní Morava Ing. Michal Trčka Mírové náměstí 3d, Ostrava-Vítkovice Tel.: , Fax: Michal.Trcka@gea.com Jižní Morava Petr Nykodým Hrnčířská 23, Brno Tel.: , Fax: Petr.Nykodym@gea.com Centrální systémy Bratislavský, Nitriansky a Banskobystrický kraj Ing. Stanislav Pešek Odborárska 3, Bratislava Tel.: , Fax: Stanislav.Pesek@gea.com Decentrální systémy Bratislavský, Nitriansky a Banskobystrický kraj Ing. Ľudovít Gerbery Odborárska 3, Bratislava Tel.: , Fax: Ludovit.Gerbery@gea.com Centrální a decentrální systémy Trnavský, Trenčiansky, Žilinský, Košický a Prešovský kraj Ing. Richard Fabián Odborárska 3, Bratislava Tel.: , Fax: Richard.Fabian@gea.com Filtrace atmosférického vzduchu a průmyslová filtrace Čechy Michal Devín Počernická 96/272, Praha 10 Tel.: , Fax: Michal.Devin@gea.com Morava Michal Fábry Hrnčířská 23, Brno Tel.: Fax: Michal.Fabry@gea.com GEA Heat Exchangers a.s. Slovanská 781, Liberec XXV - Vesec Tel.: , Fax: ,
