1 FLAGA s.r.o. Nádražní 564/ Hustopeče u Brna tel.: fax.: Zpracováno pro provoz: FLAGA s.r.o. Plnírna PB Praha Satalice Budovatelská 155, Praha 9 - Satalice Hodnocení rizika v objektu plnírna PB Praha, Satalice Posouzení společenského rizika stanice LPG zadané konfigurace Dokument je zpracován na základě požadavků zákona o prevenci závažných průmyslových havárií č.59/2006 Sb. v platném znění. Zpracoval: F.Babinec Brno, listopad 2013

2 Hodnocení společenského rizika v posuzovaném objektu je významným a závažným krokem analýzy a hodnocení rizika. Kvantitativně se riziko hodnotí především pro zdroje závažné havárie a scénáře závažné havárie identifikované metodou HAZOP. Scénáře havárie jsou rozvinuty metodou stromu událostí. Následky scénářů jsou odhadnuty na základě výsledků modelování systémem EFFECTS a na základě známé hustoty osídlení zasažené oblasti. Kvantitativní hodnocení je založeno na pravděpodobnostním přístupu, vychází z frekvence primárních událostí. Pro posouzení přijatelnosti rizika bylo v souladu s legislativními požadavky přijato tzv. holandské kritérium používané pro stávající zařízení, tj. kritérium F p =10-3 /N 2 rok -1. Zmíněné kritérium je použito i v publikaci Joint Research Centre: Land Use Planning Guidelines in the Context of Article 12 of the SEVESO II DIRECTIVE 96/82/EC as Amended by DIRECTIVE 105/2003/EC, September 2006 i v dalších publikacích. Zástupci : Ing. Jaromír Špičák, bezpečnostní poradce fy Flaga a.s. zástupci Flaga Satalice p.kindl, vedoucí výroby Flaga Satalice Za zpracovatele:... F. Babinec 2

3 OSNOVA 1. ÚVOD Stručný popis situace Kritéria pro hodnocení následků K hustotě obyvatelstva v Satalicích Větrná růžice pro lokalitu Satalice HODNOCENÍ RIZIKA PRO KULOVÝ ZÁSOBNÍK V = 1000 M Okamžitý únik LPG z kulového zásobníku V = 1000 m Odhad následků pro stupeň naplnění 85% Odhad následků pro stupeň naplnění 75% Odhad následků pro stupeň naplnění 50% Kontinuální únik LPG z kulového zásobníku V = 1000 m Hodnocení přijatelnosti společenského rizika pro kulový zásobník HODNOCENÍ RIZIKA PRO STÁČENÍ ŽELEZNIČNÍ CISTERNY Okamžitý únik LPG ze železniční cisterny na pozici stáčení Kontinuální únik LPG ze železniční cisterny na pozici stáčení Hodnocení přijatelnosti společenského rizika pro ŽC (stáčení) POSOUZENÍ PŘIJATELNOSTI SPOLEČENSKÉHO RIZIKA ZÁVĚR 64 LITERATURA : 65 3

4 Některé použité zkratky: LPG kapalný propan-butan (tzv. rafinérský plyn), propan složka LPG butan složka LPG NFPA National Fire Protection Association N F NFPA Index Fire index (index hořlavosti podle NFPA) N R NFPA Index Reactivity index (index reaktivity podle NFPA) N H NFPA Index Health index (index zdravotní podle NFPA) CAS Identifikační číslo látky Některé základní pojmy: DMV HMV Flash Point Deflagrace Detonace Exploze Rázová vlna BLEVE VCE Jet Fire(Flame) Flash Fire Pool Fire Nejmenší koncentrace hořlavého plynu nebo par ve vzduchu, která umožňuje šíření explozivního hoření. Nejvyšší koncentrace hořlavého plynu nebo par ve vzduchu, která umožňuje šíření explozivního hoření. teplota/bod vzplanutí, páry vzplanou, ale trvale nehoří, Šíření chemické reakce látkou, které probíhá v reakčním pásmu pomocí vedení tepla, sáláním a molekulární difúzí. Lineární rychlost šíření reakčního pásma je nižší než rychlost zvuku za místních podmínek. Šíření chemické reakce látkou, které probíhá v ostře odděleném reakčním pásmu konstantní nadzvukovou rychlostí pomocí generované rázové vlny. Děj, při kterém dochází k náhlému uvolnění energie, projevující se vysokým tlakem, teplotou a rychlostí šíření částic. Exploze může probíhat jako deflagrace, nebo detonace. Tlaková kompresní vlna, pro kterou je charakteristická skoková změna tlaku, hustoty a teploty na jejím čele. Boiling Liquid Expanding Vapour Explosion Exploze mraku par uvolněných z přehřáté kapaliny, základním projevem je události je vznik tlakové vlny, u hořlavých látek dojde k vytvoření tzv. ohnivé koule s intenzivní tepelnou radiací, dalším projevem události je rozlet fragmentů. Vapour Cloud Explosion - exploze, která je výsledkem vznícení oblaku hořlavých par nebo plynu ve směsi se vzduchem, kdy rychlost hoření je dostatečně vysoká, aby se vytvořil významný přetlak. Hoření zkapalněného plynu při dvoufázovém toku na výstupu z potrubí/trysky, Děj, při kterém dochází k mžikovému vyhoření mraku výbušných par bez tlakových projevů, lokální teplota koresponduje s teplotou hoření směsi. Hoření par nad povrchem louže. 4

5 1. Úvod 1.1. Stručný popis situace V objektu v Satalicích je situován sklad LPG, který je tvořen dvěma kulovými zásobníky na LPG, V = 1000 m 3 a skupinou tří válcových zásobníků V = 100 m 3, stáčecími pozicemi železničních cisteren vybavených stáčecími hadicemi, soupravou železničních cisteren na odstavné koleji a automobilními cisternami pro přepravu LPG v i. Výsledkem selekce zdrojů rizika závažné havárie je soubor takových zařízení, které svými následky mohou přesáhnout hranice. Z bezpečnostního hlediska se jedná o samostatně uvažovaná zařízení, které mohou být ve stavu nebezpečí od sebe rychle a účinně oddělena, nebo prakticky oddělená jsou. Selekce zdrojů rizika závažné havárie v objektu v Satalicích ukázala, že hlavním zdrojem rizika je skladování velkého množství LPG v kulových zásobnících V 1 = 1000 m 3 a proces stáčení železničních cisteren do zásobníků. Objekt, Plnírna PB Satalice je situován v průmyslové části Satalic. Satalice jsou čtvrť a katastrální území Prahy. Je zde evidováno 50 ulic a 695 adres. Žije zde 2023 obyvatel. obr.1 Poloha městské části Satalice na území města Prahy Nadmořská výška [m] - maximální: 287 Hustota obyv. [os./km 2 ] k : 625 os./km 2, tj. 6,25 ob/ha, Výměra (ČSÚ, k ): 380 Nadmořská výška [m] - minimální: 256 Průmyslová oblast městské části Satalice je umístěna v jižní části Satalic v prostoru mezi železniční tratí a rychlostní městskou komunikací Vysočanskou radiálou v Praze 9. Rozměry objektu Flaga a.s. v Satalicích jsou cca 240 m x 210 m ( 5 ha). Rychlostní komunikace je ve vzdálenosti cca 200 m od kulových zásobníků na LPG, vzdálenost zásobníků k železniční trati a nádraží je cca 320 m. K silnici Budovatelská vedoucí kolem objektu Flaga a.s. je od zásobníků vzdálenost 205 m, k silnici Před tratí vymezující obytnou oblast Satalic je 360 m. K novému sídlišti (ulice Federova) vybudovanému za Vysočanskou radiálou je vzdálenost 543 m. 5

6 Společenské riziko je posouzeno v souladu s doporučeními EU metodik publikovaných v Purple Book a Reference Manual Bevi Risk Assessments. Pro posouzení přijatelnosti rizika bylo v souladu s legislativními požadavky přijato kritérium používané pro stávající zařízení, tj. kritérium F p =10-3 /N 2 rok -1. Použité údaje o pravděpodobnostech okamžité iniciace, opožděné iniciace, pravděpodobnosti výskytu jevu BLEVE a relativním podílu Flash Fire / VCE jsou převzaty z publikace Reference Manual Bevi Risk Assessments, Module B General, National Institute of Public Health and the Environment (RIVM), Centre for External Safety the Netherlands, Cílem studie je hodnocení společenského rizika pro stávající zařízení v a posouzení společenské přijatelnosti rizika objektu pro okolí. 6

7 1.2. Kritéria pro hodnocení následků Pro odhad následků závažných havárií s fatálními následky na člověka je použito kritérií, která jsou uvedena v publikaci Guidelines for Quantitative Risk Assessment CPR 18E, Purple Book, Committee for the Prevention of Disasters, Haag, Kritéria pro odhad následků požáru typu Flash Fire : Flash Fire V plamenném obalu? ne P E = 0 F E,in = 0 F E,out = 0 ano P E = 1 F E,in = 1 F E,out = 1 Rozhodovací schéma č.1 Vysvětlivky : P E F E, in F E, out pravděpodobnosti fatálního zranění, zlomek populace zraněné uvnitř budov, zlomek populace zraněné vně budov. Ve shodě s rozhodovacím schématem se při odhadech následků považuje zasažení plemenem jako fatální zranění. 7

8 Kritéria pro odhad následků požáru typu Pool Fire, Jet Fire a exploze typu BLEVE BLEVE Pool Fire Jet Fire V plamenném ne ne P E = f(q,t) obalu? Q 35 W.m -2 F E,in = 0 F E,out = 0,14 x P E ano P E = 1 F E,in = 1 F E,out = 1 ano P E = 1 F E,in = 1 F E,out = 1 Rozhodovací schéma č.2 Vysvětlivky : P E F E, in F E, out pravděpodobnost fatálního zranění, zlomek populace zraněné uvnitř budov, zlomek populace zraněné vně budov. Poznámky pro expozici vně a uvnitř budov: Předpokládá se, že lidé uvnitř budov jsou chráněni proti tepelné radiaci, pokud nedojde ke vznícení budovy. Mezní hodnota tepelné radiace pro vznícení budovy je stanovena na 35 kw.m -2. Pokud dojde k zapálení budovy, je nutno počítat s fatálním zraněním všech uvnitř budovy. Pokud je hustota tepelné radiace Q 35 kw.m -2, potom se odhaduje F E, in = 1, pokud je hustota tepelné radiace Q < 35 kw.m -2, potom se odhaduje F E, in = 0. Předpokládá se, že při hustotě tepelné radiace 35 kwm -2 jsou lidé uvnitř budov úplně chráněni. Při výpočtu společenského rizika se předpokládá, že lidé venku jsou chráněni proti tepelné radiaci oblečením. Ochranné oblečení snižuje počet úmrtí lidí faktorem 0,14. Mezní hodnota tepelné radiace pro vznícení oděvu je stanovena Q = 35 kw.m -2, v takovém případě je nutno počítat s fatálním zraněním. Pokud je hustota tepelné radiace Q 35 kw.m -2, potom se odhaduje F E, out = 1, pokud je hustota tepelné radiace Q < 35 kw.m -2, potom se odhaduje F E, out = 0,14 x P E. V případě exploze BLEVE odpovídá poloměr ohnivé koule. 8

9 Pravděpodobnost fatálního zranění pro případ tepelné radiace se stanovuje pomocí vztahu Pr 5 P erf 2 Hodnota probitu Pr se stanoví ze vztahu : Pr ln 4 Q 3 t kde: Pr hodnota probitu Pr odpovídající pravděpodobnosti P (-), Q tepelná radiace (W.m -2 ), t doba expozice - ohrožení (s). Výpočtová hodnota pravděpodobnosti se stanoví z hodnoty probitu pomocí výše uvedeného vztahu nebo pomocí tabulky. Tabulka - Probit Pr jako funkce pravděpodobnosti P P

10 Kritéria pro odhad zranění při explozi mraku par Exploze Maximální přetlak > 0,3 bar(g) ne Maximální přetlak > 0,1 bar(g) ne P E = 0 F E,in = 0 F E,out = 0 ano ano P E = 1 F E,in = 1 F E,out = 1 P E = 0 F E,in = 0,025 F E,out = 0 Rozhodovací schéma č.3 Vysvětlivky : P E F E, in F E, out pravděpodobnost fatálního zranění, zlomek populace zraněné uvnitř budov, zlomek populace zraněné vně budov. Poznámky : Přetlak 0,03 bar(g) odpovídá hodnotě přetlaku, při kterém praskají okna. Při přetlaku 0,1 bar(g) dochází k závažnému poškození 10 % budov, pravděpodobnost fatálního zranění uvnitř budovy je 0,

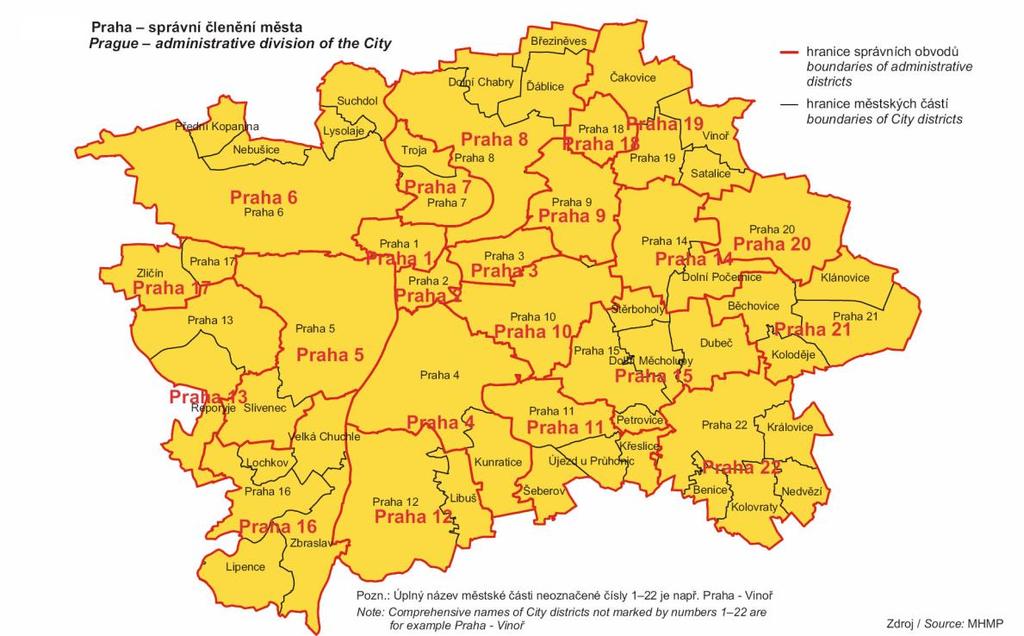

11 1.3. K hustotě obyvatelstva v Satalicích Městská část Praha Satalice se nachází v severovýchodní části města Prahy. Správní členění města je na následujícím obrázku. obr.2 Správní členění města Prahy obr.3 Hustota obyvatelstva v městských částech Prahy 11

12 Objekt, Plnírna PB Satalice je situován v průmyslové části Satalic. Satalice jsou čtvrť a katastrální území Prahy. Žije zde 2023 obyvatel. Průmyslová oblast městské části Satalice je umístěna v jižní části Satalic v prostoru mezi železniční tratí a rychlostní městskou komunikací Vysočanskou radiálou v Praze 9. Průměrná hustota obyv. [os./km 2 ] k : 625 os./km 2, tj. 6,25 os./ha, Výměra Satalic (ČSÚ, k ): 380 Předpokládá se, že lze odhadnout zlomek obyvatelstva, který se nachází uvnitř budov (f pop, uvnitř ) a zlomek obyvatelstva vně budov (f pop, vně ). Tabulka - Zlomek obyvatelstva uvnitř a vně budov f pop, uvnitř f pop, vně den 0,93 0,07 noc 0,99 0,01 V objektu se nachází 9 zaměstnanců firmy na ranní směně, jeden zaměstnanec na odpolední směně. Na ploše zasažené následky úniku extrémně hořlavého zkapalněného plynu je nutno konzervativně uvažovat : - na obydlené ploše cca 10 /ha, - 30 externích zaměstnanců v objektu s.r.o. po denní dobu, - hotel ve Sportareálu Satalice, v průměru 20, - ve velkoobchodě se železářským zbožím VELA v denní dobu 10, - v objektu dřevařského je uvažováno 10 zaměstnanců po denní dobu, - na tenisových kurtech 4 hodiny denně po dobu ½ roku 10 ( p = 0,083) - na sportovní ploše fotbalového stadiónu hodiny jednou za týden v letní dobu, tj. po ½ roku), (p = 0,0089) Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 a na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. 12

13 1.4. Větrná růžice pro lokalitu Satalice ODBORNÝ ODHAD VĚTRNÉ RŮŽICE PRO LOKALITU Praha 9 Satalice, okres Praha, N , E Vytvořeno programem CALMETIntegrator, verze platná ve výšce 10 m nad zemí v % třída stability F m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet třída stability E m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet třída stability D m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet třída stability C m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet třída stability A + B m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet celková růžice m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet ,

14 Grafické zobrazení celkové větrné růžice lokality Praha Satalice je ve tvaru paprskového diagramu na následujícím obrázku. Z SZ 11, S 9,29 5,62 SV 14,65 V 17,52 6,21 JZ 19,56 10,34 JV J Větrná růžice FLAGA s.r.o., Plnírna Praha Satalice Calm 5,22 % obr.4 větrná růžice lokality Praha Satalice 14

15 2. Hodnocení rizika pro kulový zásobník V = 1000 m Okamžitý únik LPG z kulového zásobníku V = 1000 m 3 Pro frekvenci okamžitého úniku jsou použity hodnoty frekvence pro stávající kulový zásobník, (viz. Purple Book str. 3.3) uvažovaná frekvence okamžitého úniku je f = 5 x 10 7 rok 1. V daném případě byl zahrnut vliv konstrukce zásobníku, odolnost proti korozi, bezpečnostní výstroj zásobníku (měření tlaku, teploty, hladiny, pojistná armatura a vybavení dálkovými armaturami). okamžitý únik ze stabilního zásobníku LPG V = 1000 m 3 (frekvence úniku) (f = 5x10 7 rok 1 ) pravděpodobnost okamžité iniciace pro stabilní zdroj (látka kategorie 0, střední reaktivita Q> kg (0,7) pravděpodobnost opožděné iniciace ( pohyb lokomotivy, pohyb, vjezd vozidel ) (0,9) pravděpodobnost BLEVE pro stabilní zdroj (0,7) podíl Flash Fire/ Exploze (0.6/0.4) 0,7 BLEVE 2,45x10 7 rok 1 0,7 (ANO) 0,6 Flash Fire 0,63 x10 7 rok 1 0,3 0,4 VCE 0,42x10 7 rok 1 0,6 Flash Fire f = 5 x 10 7 rok 1 0,81x10 7 rok 1 0,90 0,4 VCE 0,30 (NE) 0,54x10 7 rok 1 Odhady pravděpodobností do stromu událostí: 0,10 Rozptyl mraku 0,15x10 7 rok 1 Strom událostí ETA č.1 Pravděpodobnost okamžité iniciace pro látku kategorie 0 extrémně hořlavý zkapalněný plyn (kategorie 0: bod vzplanutí je nižší než 0 C a bod varu je nižší než 35 C) je pro stabilní zdroj rizika (stabilní zásobník) v případě okamžitého úniku nebezpečné látky odhadnuta na 0,7 (tab. 7 na str. 19 a tabulka 9 na str. 20 příručky Reference Manual Bevi Risk Assessments, Module B General, verze 3.2., RIVM, Netherlands, 2009). Pravděpodobnost exploze typu BLEVE pro okamžitý únik ze stabilního zdroje je rovna 0,7. Pravděpodobnost opožděné iniciace je s ohledem na přítomnost personálu, přítomnost motorového vozidla v a podle doporučení v tabulce č. 11 na str. 22 výše uvedené příručky odhadnuta na 0,9. Poměr následků Flash Fire a Exploze Při opožděné iniciaci mraku hořlavých par může dojít k vyhoření mraku (Flash Fire) nebo k explozi typu VCE. Podíl explozí je na základě článku na str. 22 příručky Reference Manual Bevi Risk Assessments, Module B General, verze 3.2., RIVM, Netherlands, 2009) odhadnut na 0,4. Společenské riziko je pro případ okamžitého úniku detailně posouzeno pro různé stavy naplnění kulového zásobníku o objemu 1000 m 3 zkapalněným LPG. 15

16 Odhad následků pro stupeň naplnění 85% Ze statistické analýzy souboru dat o stupni naplnění kulového zásobníku poskytnutého provozovatelem byla zjištěna relativní četnost 85 % plnění zásobníku 0,05. Tabulka č Odhad následků BLEVE efektu (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) m 3, plnění 85 %, relativní četnost 0,05 516,29 kgm C Poloměr ohnivé koule: Doba trvání ohnivé koule: R 100% zranění R 10% zranění exploze BLEVE vznik ohnivé koule 221 m 25 s 255 m 442 m R 1% 695 m zranění Je uvažován tlak roztržení zásobníku p = 7 bar, pomocí stromu událostí odhadnutá frekvence výskytu jevu BLEVE je f = 2,45 x 10-7 rok -1. Tabulka č obyvatel 10% 1% 10 % Poloměr [m] zasažená Zasažená ,42 15, ,92 40, ,9 82,9 denní doba externích uvnitř den 30 vně objektu 15vp+8si+8si +3dz+10VE 81 noc - 2vp+4si+4si 10 den - 20vp+40op+ 7dz+20SH 1,9 noc - 2vp+40op +20SH 0.31 den - 50vp+200op 0,4 noc - 5vp+200op 0,05 Celkem: 83 v denní dobu frekvencí f = 0,408 x 10-8 rok -1, 11 po zbytek dne frekvencí f = 0,816 x 10-8 rok -1. Vysvětlivky: vp...volná, ve...vela, dz... dřevařské závody, op... obydlená, SH... Sporthotel, si... silnice Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nachází se zaměstnanci. Radiála: Při rychlosti vozidla 80 km/hod, tj. 22,2 m/sec a délce zasaženého úseku 360 m je doba průjezdu vlaku zasaženým úsekem cca 16,4 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 7 vozidel/min, tj. dvě vozidla na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 8 přímých zranění. Budovatelská: Při rychlosti vozidla 50 km/hod, tj. 13,9 m/sec a délce zasaženého úseku 360 m je doba průjezdu vlaku zasaženým úsekem cca 26 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 4,86 vozidel/min, tj. 1 vozidlo za 12,34 sec, tj. dvě vozidla na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 8 přímých zranění. Podle ploch: Pro tenisové kurty: 10 zranění s frekvencí 2,45 x 10-7 x 0,05 x 0,083 = 1,02 x 10-9 rok -1. Pro fotbalový zápas: 100 zranění s frekvencí 2,45x10-7 x 0,05 x 0,0089= 1,09 x rok -1. Celkem : 93 zranění s frekvencí 2,45 x 10-7 x 0,05 x 0,083 = 1,02 x 10-9 rok s frekvencí 2,45 x 10-7 x 0,05 x 0,0089= 1,09 x rok -1 16

17 A) Odhad následků pro tř. stability ovzduší F Tabulka č Odhad následků požáru typu Flash Fire na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 75 m m 3, plnění 85 %, relativní četnost 0,05 šířka mraku: Flash Fire, smrtelně na zasažené ploše 38 m 516,29 kgm C mraku: 0,285 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH = 0,63 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0, x10-4 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 17

18 Tabulka č Odhad následků exploze typu VCE na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 75 m m 3, plnění 85 %, relativní četnost 0,05 šířka mraku: VCE, smrtelně na zasažené ploše 38 m 516,29 kgm C mraku: 0,285 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-VCE = 0,42 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0, x10-4 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 18

19 Tabulka č Odhad následků požáru typu Flash Fire na DMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 890 m m 3, plnění 85 %, relativní četnost 0,05 šířka mraku: Flash Fire, smrtelně 850 m 516,29 kgm C mraku: 65,7 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH_DMV = 0,81 x 10-7 rok Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř 65,7 60,7 3x10-4 den 30 noc 0 vně objektu 30(vp)+50(op) +10VE+10dz+ 20SH +(20+20)si 3vp+50op+1d z+20sh+ (20+20)si Celkem: 190 v denní dobu s frekvencí f = 0,405 x rok po zbytek dne s frekvencí f = 0,810 x rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nachází se zaměstnanci. Radiála: Při rychlosti vozidla 80 km/hod, tj. 22,2 m/sec a délce zasaženého úseku 800 m je doba průjezdu vozidla zasaženým úsekem cca 36 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 7 vozidel/min, tj. cca 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Budovatelská: Při rychlosti vozidla 50 km/hod, tj. 13,9 m/sec a délce zasaženého úseku 800 m je doba průjezdu zasaženým úsekem cca 57,6 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 4,86 vozidel/min, tj. 1 vozidlo za 12,34 sec, tj. 4 až 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Pro tenis. kurty: 10 zranění s frekvencí 0,81x10-7 x3x10-4 x 0,05 x 0,083 = 1,01x10-13 rok -1. Pro fotbal. zápas: 100 zranění s frekvencí 0,81x10-7 x3x10-4 x 0,05 x 0,0089 = 1,08 x rok -1. Celkem : 200 zranění s frekvencí 1,01 x rok zranění s frekvencí 1,08 x rok

20 Tabulka č Odhad následků exploze typu VCE na DMV (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 890 m m 3, plnění 85 %, relativní četnost 0,05 šířka mraku: Exploze VCE, smrtelně přetlakem + VCE 850 m 516,29 kgm C mraku: 65,7 ha ve tř. st. F % zranění 100 Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí pro okamžitý únik f I-VCE = 0,54 x 10-7 rok -1. Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř 65,7 60,7 3x10-4 den 30 noc 0 vně objektu 30(vp)+50(op) +10VE+10dz+ 20SH +(20+20)si 3vp+50op+1d z+20sh+ (20+20)si Celkem: 190 v denní dobu s frekvencí f = 0,405 x rok po zbytek dne s frekvencí f = 0,810 x rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Radiála: Při rychlosti vozidla 80 km/hod, tj. 22,2 m/sec a délce zasaženého úseku 800 m je doba průjezdu vozidla zasaženým úsekem cca 36 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 7 vozidel/min, tj. cca 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Budovatelská: Při rychlosti vozidla 50 km/hod, tj. 13,9 m/sec a délce zasaženého úseku 800 m je doba průjezdu zasaženým úsekem cca 57,6 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 4,86 vozidel/min, tj. 1 vozidlo za 12,34 sec, tj. 4 až 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Pro tenis. kurty: 10 zranění s frekvencí 0,81x10-7 x3x10-4 x 0,05 x 0,083=1,01x10-13 rok -1. Pro fotbal. zápas: 100 zranění s frekvencí 0,81x10-7 x3x10-4 x 0,05 x 0,0089= 1,08 x rok -1. Celkem : 200 zranění s frekvencí 1,01 x rok zranění s frekvencí 1,08 x rok

21 B) Odhad následků pro tř. stability ovzduší B Tabulka č Odhad následků požáru typu Flash Fire na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 40 m m 3, plnění 85 %, relativní četnost 1,00 šířka mraku: Flash Fire, smrtelně na zasažené ploše 73 m 501,69 kgm 20 C mraku: 0,285 ha ve tř. st. B % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH = 0,63 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0, ,84x10-2 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. Rozměry mraku extrémně hořlavého plynu na horní mezi výbušnosti vytvořeného v okamžiku úniku plynu (pro uvažování okamžité iniciace) jsou velmi malé, nepřesáhnou hranici objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 21

22 Tabulka č Odhad následků exploze typu VCE na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 40 m m 3, plnění 85 %, relativní četnost 1,00 šířka mraku: VCE, smrtelně na zasažené ploše 73 m 501,69 kgm 20 C mraku: 0,285 ha ve tř. st. B % zranění Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-VCE = 0,42 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0, ,84x10-2 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 22

23 Tabulka č Odhad následků požáru typu Flash Fire na DMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 436 m m 3, plnění 85 %, relativní četnost 1 šířka mraku: Flash Fire, smrtelně 391 m 501,69 kgm 20 C mraku: 13,54 ha ve tř. st. B % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH_DMV = 0,81 x 10-7 rok Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba 13,54 9,54 5,84x10-2 den externích uvnitř 0 (mrak nezasáhne čelní budovu) vně objektu 8vp+3dz 11 noc 0 1vp 1 Celkem: 11 v denní dobu s frekvencí f = 1,58 x 10-9 rok -1 1 po zbytek dne s frekvencí f = 3,16 x 10-9 rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nachází se zaměstnanci. Pro tenis. kurty: 4 fatální zranění s frekvencí 0,81x10-7 x 5,84 x 10-2 x 0,083=0,39x10-9 rok -1. Pro fotbal. zápas: 50 zranění s frekvencí 0,81x10-7 x 5,84 x 10-2 x 0,0089= 0,41 x rok -1. Celkem : 65 zranění s frekvencí 0,41 x rok zranění s frekvencí 0,39 x 10-9 rok -1 23

24 Tabulka č Odhad následků exploze typu VCE na DMV (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 436 m m 3, plnění 85 %, relativní četnost 1 šířka mraku: Exploze VCE, smrtelně přetlakem + VCE 391 m 501,69 kgm 20 C mraku: 13,54 ha ve tř. st. B % zranění 100 Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí pro okamžitý únik f I-VCE = 0,54 x 10-7 rok -1. Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba 13,54 9,54 5,84x10-2 den externích uvnitř 0 (mrak nezasáhne čelní budovu) vně objektu 8vp+3dz 11 noc 0 1vp 1 Celkem: 11 v denní dobu s frekvencí f = 1,05 x 10-9 rok -1 1 po zbytek dne s frekvencí f = 2,10 x 10-9 rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nachází se zaměstnanci. Pro tenis. kurty: 4 fatální zranění s frekvencí 0,54 x 10-7 x 5,84 x 10-2 x 0,083 = 0,26 x 10-9 rok -1. Pro fotbal. zápas: 50 zranění s frekvencí 0,54 x 10-7 x 5,84 x 10-2 x 0,0089= 0,28 x rok -1. Celkem : 65 zranění s frekvencí 0,28 x rok zranění s frekvencí 0,26 x 10-9 rok -1 Odhad následků pro okamžitý únik z kulového zásobníku V = 1000 m 3, 85% naplnění, relativní četnost 0,05 stavu naplnění, tř. stability F, p větr.růžice = 3x

25 typ úniku popis scénáře závažné havárie počet zranění N frekvence pro 1 zařízení [rok -1 ] frekvence pro 2 kulové zásobníky [rok -1 ] přijatelná frekvence F p =10-3 /N 2 pro N [rok -1 ] resumé k úrovni rizika okamžitý I-BLEVE_KZ-1000m 3 /850m ,09 x ,18 x ,68 x 10-8 přijatelné okamžitý okamžitý okamžitý okamžitý 93 1,02 x ,04 x ,16 x 10-7 přijatelné x ,816 x ,45 x 10-7 přijatelné 11 0,816 x ,632 x ,26 x 10-6 přijatelné 190 0,405 x ,810 x ,77 x 10-8 přijatelné 114 0,810 x ,620 x ,69 x 10-8 přijatelné I-VCE_DMV_KZ 300 1,080 x ,160 x ,11 x 10-8 přijatelné -1000/850 m ,010 x ,020 x ,50 x 10-8 přijatelné 190 0,405 x ,810 x ,77 x 10-8 přijatelné 114 0,810 x ,620 x ,69 x 10-8 přijatelné Odhad následků pro okamžitý únik z kulového zásobníku V = 1000 m 3, 85% naplnění, relativní četnost 1,00 stavu naplnění, tř. stability B, p větr.růžice = 5,84x10-2 typ úniku okamžitý okamžitý okamžitý okamžitý popis scénáře závažné havárie počet zranění N frekvence pro 1 zařízení [rok -1 ] frekvence pro 2 kulové zásobníky zařízení [rok -1 ] přijatelná frekvence F p =10-3 /N 2 pro N [rok -1 ] resumé k úrovni rizika I-FLASH_HMV_KZ- 1000m 3 /850m nehodnotí se I-VCE_HMV_KZ nehodnotí se 1000m 3 /850m 3 I-FLASH_DMV_KZ ,080 x ,160 x ,11 x 10-8 přijatelné 1000/850 m ,010 x ,020 x ,50 x 10-8 přijatelné I-FLASH_HMV_KZ- 1000m 3 /850m nehodnotí se I-VCE_HMV_KZ nehodnotí se 1000m 3 /850m 3 I-FLASH_DMV_KZ- 65 0,280 x ,560 x ,37 x 10-7 přijatelné 1000/850 m ,260 x ,520 x ,44 x 10-6 přijatelné 11 1,050 x ,100 x ,26 x 10-6 přijatelné 1 2,100 x ,200 x ,00 x 10-3 přijatelné I-VCE_DMV_KZ 65 0,280 x ,560 x ,37 x 10-7 přijatelné -1000/850 m ,260 x ,520 x ,44 x 10-6 přijatelné 11 1,050 x ,100 x ,26 x 10-6 přijatelné 1 2,100 x ,200 x ,00 x 10-3 přijatelné 25

26 Odhad následků pro stupeň naplnění 75% Tabulka č Odhad následků BLEVE efektu (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) m 3, plnění 75 %, relativní četnost 0,25 516,29 kgm C Poloměr ohnivé koule: Doba trvání ohnivé koule: R 100% zranění R 10% zranění exploze BLEVE vznik ohnivé koule 197 m 22,8 s 233 m 400 m R 1% zranění 626 m Je uvažován tlak roztržení zásobníku p = 7 bar, pomocí stromu událostí odhadnutá frekvence výskytu jevu BLEVE je f = 2,45 x 10-7 rok -1. Tabulka č obyvatel 10% 1% 10 % Poloměr [m] zasažená Zasažená ,05 12, ,19 33, ,81 72,81 denní doba externích uvnitř den 30 vně objektu 12vp+8si+8si +2dz+10VE noc - 1vp+4si+4si vp+40op+ 1,4 den - 6dz+20SH noc - 1vp+40op SH den - 40vp+180op 0,32 noc - 4vp+180op 0,04 Celkem: 72 v denní dobu frekvencí f = 0,204 x 10-7 rok -1, 11 po zbytek dne frekvencí f = 0,408 x 10-7 rok -1. Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nachází se zaměstnanci. Úvaha o zasažení silnice efektem BLEVE. Radiála: Při rychlosti vozidla 80 km/hod, tj. 22,2 m/sec a délce zasaženého úseku 360 m je doba průjezdu vlaku zasaženým úsekem cca 16,4 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 7 vozidel/min, tj. dvě vozidla na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 8 přímých zranění. Budovatelská: Při rychlosti vozidla 50 km/hod, tj. 13,9 m/sec a délce zasaženého úseku 360 m je doba průjezdu vlaku zasaženým úsekem cca 26 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 4,86 vozidel/min, tj. 1 vozidlo za 12,34 sec, tj. dvě vozidla na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 8 přímých zranění. Podle dalších ploch: Pro tenisové kurty: 10 zranění s frekvencí 2,45 x 10-7 x 0,25 x 0,083 = 0,51x10-8 rok -1. Pro fotbalový zápas: 100 zranění s frekvencí 2,45x10-7 x 0,25 x 0,0089= 0,55x10-9 rok -1. Celkem : 82 zranění s frekvencí 2,45 x 10-7 x 0,25 x 0,083 = 0,51x10-8 rok zranění s frekvencí 2,45 x 10-7 x 0,25 x 0,0089= 0,55x10-9 rok -1 26

27 A) Odhad následků pro tř. stability ovzduší F Tabulka č Odhad následků požáru typu Flash Fire na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 75 m m 3, plnění 75 %, relativní četnost 0,25 šířka mraku: Flash Fire, smrtelně na zasažené ploše 38 m 516,29 kgm C mraku: 0,285 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH = 0,63 x 10-7 rok Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0,285 0,1 3x10-4 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, je lokalizován v objektu, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 27

28 Tabulka č Odhad následků exploze typu VCE na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 75 m m 3, plnění 75 %, relativní četnost 0,25 šířka mraku: VCE, smrtelně na zasažené ploše 38 m 516,29 kgm C mraku: 0,285 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-VCE = 0,42 x 10-7 rok Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0,285 0,1 3x10-4 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, je lokalizován v objektu, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 28

29 Tabulka č Odhad následků požáru typu Flash Fire na DMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 800 m m 3, plnění 75 %, relativní četnost 0,25 šířka mraku: Flash Fire, smrtelně 780 m 516,29 kgm C mraku: 53 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH_DMV = 0,81 x 10-7 rok Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř x10-4 den 30 noc 0 vně objektu 20(vp)+50(op) +10VE+10dz+ 20SH +(40)si 3vp+50op +1dz+20SH +(40)si Celkem: 180 v denní dobu s frekvencí f = 0,203 x rok po zbytek dne s frekvencí f = 0,406 x rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Radiála: Při rychlosti vozidla 80 km/hod, tj. 22,2 m/sec a délce zasaženého úseku 800 m je doba průjezdu vozidla zasaženým úsekem cca 36 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 7 vozidel/min, tj. cca 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Budovatelská: Při rychlosti vozidla 50 km/hod, tj. 13,9 m/sec a délce zasaženého úseku 800 m je doba průjezdu zasaženým úsekem cca 57,6 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 4,86 vozidel/min, tj. 1 vozidlo za 12,34 sec, tj. 4 až 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Pro tenis. kurty: 10 zranění s frekvencí 0,81 x 10-7 x 3 x 10-4 x 0,25 x 0,083 = 0,504 x10-12 rok -1. Pro fotbal. zápas: 100 zranění s frekvencí 0,81 x 10-7 x 3 x10-4 x 0,25 x 0,0089 = 0,541 x rok -1. Celkem : 190 zranění s frekvencí 0,504 x rok -1, 290 zranění s frekvencí 0,541 x rok

30 Tabulka č Odhad následků exploze typu VCE na DMV (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 800 m m 3, plnění 75 %, relativní četnost 0,25 šířka mraku: Exploze VCE, smrtelně přetlakem + VCE 780 m 516,29 kgm C mraku: 53 ha ve tř. st. F % zranění 100 Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí pro okamžitý únik f I-VCE = 0,54 x 10-7 rok -1. Tabulka č obyvatel zasažen á Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř x10-4 den 30 noc 0 vně objektu 20(vp)+50(op) +10VE+10dz+ 20SH +(40)si 3vp+50op +1dz+20SH +(40)si Celkem: 180 v denní dobu s frekvencí f = 0,203 x rok po zbytek dne s frekvencí f = 0,406 x rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci Radiála: Při rychlosti vozidla 80 km/hod, tj. 22,2 m/sec a délce zasaženého úseku 800 m je doba průjezdu vozidla zasaženým úsekem cca 36 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 7 vozidel/min, tj. cca 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Budovatelská: Při rychlosti vozidla 50 km/hod, tj. 13,9 m/sec a délce zasaženého úseku 800 m je doba průjezdu zasaženým úsekem cca 57,6 s. Pro vozidel/24 hod. v každém směru, uvažován průjezd 4,86 vozidel/min, tj. 1 vozidlo za 12,34 sec, tj. 4 až 5 vozidel na zasaženém úseku v každém směru, průměrná obsazenost je 2 y ve vozidle, lze očekávat celkem 20 přímých zranění. Pro tenis. kurty: 10 zranění s frekvencí 0,81 x 10-7 x 3 x 10-4 x 0,25 x 0,083 = 0,504 x10-12 rok -1. Pro fotbal. zápas: 100 zranění s frekvencí 0,81 x 10-7 x 3 x10-4 x 0,25 x 0,0089 = 0,541 x rok -1. Celkem : 190 zranění s frekvencí 0,504 x rok -1, 290 zranění s frekvencí 0,541 x rok

31 Odhad následků pro okamžitý únik z kulového zásobníku V = 1000 m 3, 75% naplnění, relativní četnost 0,25 stavu naplnění, tř. stability F, p větr.růžice = 3x10-4 typ úniku popis scénáře závažné havárie počet zranění N frekvence pro 1 zařízení [rok -1 ] frekvence pro 2 kulové zásobníky zařízení [rok -1 ] přijatelná frekvence F p =10-3 /N 2 pro N [rok -1 ] resumé k úrovni rizika okamžitý I-BLEVE_KZ-1000m 3 /750m ,55 x ,10 x ,01 x 10-8 přijatelné 82 0,51 x ,02 x ,49 x 10-7 přijatelné 72 0,204 x ,408 x ,93 x 10-7 přijatelné 11 0,408 x ,816 x ,26 x 10-6 přijatelné okamžitý I-FLASH_HMV_KZ nehodnotí se 1000m 3 /750m 3 okamžitý I-VCE_HMV_KZ nehodnotí se 1000m 3 /750m 3 okamžitý I-FLASH_DMV_KZ ,541 x ,084 x ,18 x 10-8 přijatelné 1000/750 m ,504 x ,008 x ,77 x 10-8 přijatelné 180 0,203 x ,406 x ,08 x 10-8 přijatelné 114 0,406 x ,812 x ,69 x 10-8 přijatelné okamžitý I-VCE_DMV_KZ 290 0,541 x ,084 x ,18 x 10-8 přijatelné -1000/750 m ,504 x ,008 x ,77 x 10-8 přijatelné 180 0,203 x ,406 x ,08 x 10-8 přijatelné 114 0,406 x ,812 x ,69 x 10-8 přijatelné 31

32 Odhad následků pro stupeň naplnění 50% Ze statistické analýzy souboru dat o stupni naplnění kulového zásobníku byla zjištěna relativní četnost 50 % plnění zásobníku 0,7. Tabulka č Odhad následků BLEVE efektu (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) m 3, plnění zásobníku 50 %, relativní četnost 0,7 516,29 kgm C Poloměr ohnivé koule: Doba trvání ohnivé koule: R 100% zranění R 10% zranění exploze BLEVE vznik ohnivé koule 175 m 20,6 s 198 m 344 m R 1% zranění 541 m Je uvažován tlak roztržení zásobníku p = 7 bar, pomocí stromu událostí odhadnutá frekvence výskytu jevu BLEVE je f = 2,45 x 10-7 rok -1. Tabulka č obyvatel 10% 1% 10 % Poloměr [m] zasažená Zasažená ,31 7, ,84 24, ,06 67,06 denní doba externích uvnitř vně objektu den 30 7vp+1dz 38 noc - 1vp 1 20vp+5dz den - +10VE+20op 1,70 +20SH+16si noc - 2vp+20op +20SH+16si 0.03 den - 80op+30vp +5dz 0.22 noc - 80op+3vp 0,03 Celkem: 40 v denní dobu frekvencí f = 0,572 x 10-7 rok -1, 1 po zbytek dne frekvencí f = 1,144 x 10-7 rok -1. Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nachází se zaměstnanci. Osoby ve vozidlech na komunikacích jsou chráněné a pohybují se v pásmech bez následků. Podle ploch: Pro tenisové kurty: 3 fatální zranění s frekvencí 2,45 x 10-7 x 0,7 x 0,083 = 1,42 x 10-8 rok -1. Pro fotbalový zápas: 50 zranění s frekvencí 2,45 x 10-7 x 0,7 x 0,0089=1,53 x 10-9 rok -1. Celkem: 43 zranění s frekvencí 2,45 x 10-7 x 0,083 =2,03 x10-8 rok zranění s frekvencí 2,45x10-7 x 0,0089=2,18 x 10-9 rok

33 A) Odhad následků pro tř. stability ovzduší F Tabulka č Odhad následků požáru typu Flash Fire na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 75 m 1000 m 3, plnění 50 %, relativní četnost 0,7 šířka mraku: Flash Fire, smrtelně na zasažené ploše 38 m 516,29 kgm C mraku: 0,285 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH = 0,63 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0, x10-4 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. Na zasažené ploše se nenachází jiný se zaměstnanci. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, je lokalizován v objektu, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 33

34 Tabulka č Odhad následků exploze typu VCE na HMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 75 m 1000 m 3, plnění 50 %, relativní četnost 0,7 šířka mraku: VCE, smrtelně na zasažené ploše 38 m 516,29 kgm C mraku: 0,285 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-VCE = 0,42 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř vně objektu 0, x10-4 den noc Celkem: 0 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Mrak extrémně hořlavého plynu na horní mezi výbušnosti vytvořený v okamžiku úniku plynu je velmi malý, je lokalizován v objektu, nepřesáhne hranice objektu. Na zasažené ploše se nenachází jiný se zaměstnanci. Nedojde k zasažení okolních komunikací, volné plochy či osídlené plochy. 34

35 Tabulka č Odhad následků požáru typu Flash Fire na DMV (kulový zásobník LPG 1000 m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 670 m 1000 m 3, plnění 50 %, relativní četnost 0,7 šířka mraku: Flash Fire, smrtelně 689 m 516,29 kgm C mraku: 38,7 ha ve tř. st. F % zranění Výpočtová frekvence výskytu jevu Flash Fire byla stanovena pomocí stromu událostí, pro okamžitý únik je uvažována f I-FLASH_DMV = 0,81 x 10-7 rok Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř 38,7 33,7 3x10-4 den 30 noc 0 vně objektu 10(vp)+10(dz) +10VE+50op +20SH+40si 1(vp)+50(op)+ 20SH+40(si) Celkem: 170 v denní dobu s frekvencí f = 0,567 x rok po zbytek dne s frekvencí f = 0,113 x rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Pro tenisové kurty: 10 s frekvencí f = 0,81x10-7 x 0,7 x 3x10-4 x 0,083 = 0,141x10-11 rok -1. Pro fotbalový zápas: 100 s frekvencí f = 0,81 x10-7 x 0,7 x 3x10-4 x 0,0089=0,403 x rok -1. Celkem: 180 s frekvencí f = 0,81x10-7 x 0,7 x 3x10-4 x 0,083 = 0,141x10-11 rok s frekvencí f = 0,81x10-7 x 0,7 x 3x10-4 x 0,0089=0,403 x rok

36 Tabulka č Odhad následků exploze typu VCE na DMV (kulový zásobník LPG m 3 ) Zdroj rizika Kulový zásobník na LPG : Objem v nadzemním Propan (C 3 H 8 ) délka mraku: 890 m 1000 m 3, plnění 50 %, relativní četnost 0,7 šířka mraku: Exploze VCE, smrtelně přetlakem + VCE 850 m 516,29 kgm C mraku: 65,7 ha ve tř. st. F % zranění 100 Výpočtová frekvence výskytu jevu VCE byla stanovena pomocí stromu událostí pro okamžitý únik f I-VCE = 0,54 x 10-7 rok -1. Tabulka č obyvatel zasažená Zasaže ná pravděp. výskytu atmosf. situace ( z větrné růžice) denní doba externích uvnitř 38,7 33,7 3x10-4 den 30 noc 0 vně objektu 10vp+10dz +10VE+50op +20SH+40si 1vp+50op+20 SH+40si Celkem: 170 v denní dobu s frekvencí f = 0,378 x rok po zbytek dne s frekvencí f = 0,756 x rok -1 Hustota volně se pohybujících na okolní ploše je pro denní dobu odhadnuta na 1 u na 1 ha, pro ostatní dobu je uvažována hustota 1 a na 10 ha. V zasaženém okolí se nenachází se zaměstnanci. Pro tenisové kurty: 10 s frekvencí f = 0,54 x 10-7 x 0,7 x 3 x10-4 x 0,083 = 0,941 x rok -1. Pro fotbalový zápas: 100 s frekvencí f = 0,54 x 10-7 x 0,7 x 3 x10-4 x 0,0089= 1,093 x rok -1. Celkem: 180 zranění f = 0,54 x 10-7 x 0,7 x 3 x10-4 x 0,083 = 0,941 x rok -1, 280 zranění f = 0,54 x 10-7 x 0,7 x 3 x10-4 x 0,0089= 1,093 x rok
