SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

1 SOUHRNNÁ TECHNICKÁ ZPRÁVA PROJEKT REKONSTRUKCE DĚTSKÉHO HŘIŠTĚ V ULICI PETŘÍKOVA REVIZE 1 OBSAH DOKUMENTACE: Textová část: 1. Identifikační údaje 2. Charakteristika území 2.1. Zadání stavby 2.2. Současný stav 2.3. Inventarizace stávající zeleně 2.4. Návrh na ošetření a péči o stávající dřeviny 3. Příprava území 4. Návrh stavebních a sadových úprav 4.1. Návrh sadových úprav 4.2. Návrh stavebních úprav Povrchy Herní prvky Ostatní řešené prvky 4.3. Vliv na životní prostředí 5. Návrh zeleně 6. Technologie založení vegetačních úprav 6.1. Popis technologií 6.2. Výsadbový materiál 7. Výkaz výměr a počtů Výkresová část: 1. Současný stav, plán kácení 2. Osazovací plán 3. Zahradně architektonické řešení 4. Specifikace navržených prvků 1. IDENTIFIKAČNÍ ÚDAJE Název projektu: Projekt rekonstrukce dětského hřiště v ulici Petržílkova Adresa stavby: Praha 13, Ulice Petržílkova Investor: Městská část Praha 13, Sluneční nám. 13, Praha 5 Zpracoval: projekt - Kateřina Kolářová, Ivo Weiss, DiS. Weiss & Wild, s.r.o. Konojedská 41, Praha 10, revize - Ing. Kateřina Dlabalová Datum revize: únor /11 -

2 2. CHARAKTERISTIKA ÚZEMÍ Řešené území dětského hřiště se nachází na území Prahy 13, vedle bloku domů s čísly popisnými 56, 50, 44, 40 v ulici Petržílkova. Pozemek je rovinatý v místě původního dětského hřiště, směrem k řešeným hranicím se dále svažuje. Jeho nadmořská výška je 315 m.n. m. Zájmové území spadá do klimatického regionu T2 mírně teplý, mírně suchý, s mírnou zimou. Průměrná roční teplota vzduchu 9,4 C, průměrný roční úhrn srážek činí 522 mm. Geomorfologicky spadá zájmové území do celku Pražské plošiny. Půdy v řešeném území jsou převážně hnědé půdy mírně kyselé, středně těžké s poměrně dobrými vláhovými poměry. Fytocenologicky je zájmová oblast na přechodu mezi termofytem a mezofytem, spadá do 2. buko-dubového vegetačního stupně. Řešení území není součástí žádného chráněného území ochrany přírody, ani není žádnou skladebnou částí územního systému ekologické stability. Architektonické řešení vnitrobloku vychází z polohy a z provozních vztahů v území 2.1 Zadání stavby Záměrem projektové dokumentace je rekonstrukce stávajícího dětského hřiště. Návrh celkového řešení vychází ze záměru investora, cílovou skupinou zde budou děti od jednoho do čtyř let. 2.2 Současný stav V řešeném území se nachází stávající dětské hřiště. To je ohraničeno kovovým oplocením, které bude zachováno. Ponechán bude rovněž současný vstup na hřiště, tedy branka v SV rohu hřiště. Přístupovou cestu tvoří dlážděné plochy, které zůstanou zachovány. Stávající dětské hřiště tvoří prolézačka, pružinový stolek, pískoviště s domečkem a 4 zabetonované lavičky. Plocha je vyplněna pískem, resp. mlatem. Vnitřní linii hřiště lemuje betonový obrubník. Vně se nachází odpadkový koš. Všechny tyto prvky budou odstraněny (viz výkres č. 1 - Současný stav, plán kácení). Území je ovlivněno vedením množství technických sítí. Vně stávajícího hřiště jsou 2 vstupy do kolektoru, uvnitř 2 výduchy kolektorů. Na tato omezení je třeba brát zřetel a respektovat vyjádření dotčených orgánů. Ochranné pásmo kolektorů je ± 2 m. Při provádění stavební činnosti se zde musí provádět taková opatření, aby nedošlo k poškození nebo ovlivnění jejich bezpečnosti a spolehlivost provozu. Po nadzemních částech kolektoru se nesmí jezdit stavební technikou. Veškeré výkopové práce v ochranném pásmu je nutno provádět ručně (bez použití pneumatických, elektrických, bateriových a motorových nářadí). 2.3 Inventarizace stávající zeleně Ve sledovaném území byl proveden podrobný dendrologický průzkum. Inventarizace byla provedena k (viz výkres č. 1 - Současný stav, plán kácení). - 2/11 -

3 tab. č. 1 - Inventarizace stávající zeleně KLASIFIKACE STROMŮ č. Název taxonu Obvod kmene (cm) Průměr koruny (m) Zdravotní stav Sad. hodn. Poznámka, návrh opatření 1 Quercus palustris 60 7 proschlé větve 15% III řez suchých větví 2 Sorbus aria 25 3 proschlé větve 10%, III řez suchých větví, vychýlený kmen 3 Tilia cordata 25 4 proschlé větve 30% III řez suchých větví 4 Tilia cordata 34 4 proschlé větve 10% III řez suchých větví 5 Tilia cordata 35 4 mech. poškození kmene, proschlé větve 10% III řez suchých větví 6 Tilia cordata 35 4 proschlé větve 10% III řez suchých větví KLASIFIKACE KEŘŮ č. Název taxonu Plocha (m 2 ) Zdravotní stav Sad. hodn. Poznámka, návrh opatření a Weigela x hybrida 42,4 mechanické poškození III průklest Metodika inventarizace a klasifikace dřevin Latinské názvy převzaty z knihy Hurych, V.: Okrasné dřeviny pro zahrady a parky. Obvod kmene měřen v cm pásmem ve výčetní výšce 130 cm. Průměr koruny měřen v m, půdorysným změřením průmětu dvou jejich na sebe kolmých délek a jejich následným zprůměrováním. Klasifikace keřů - plocha v m 2 tab. č. 2 - Druhová skladba stromového patra Název ks % Věková skladba Quercus palustris 1 17% Sorbus aria 1 17% Tilia cordata 4 66% Většina listnatých stromů je v dobrém zdravotním stavu. Lípy budou v dalších letech tvořit vnější zelený plášť a budou pohledovou zelenou bariérou od okolních domů. Skupina javorů a dubu, která je vysázena jižně od dětského hřiště a která je již za hranicí řešeného území je tvořena věkově podobnými stromy, většina z nich však má mechanicky poškozený kmen a mrazové desky. Část z nich bude pravděpodobně postupně nahrazena. U stromů bezprostředně za oplocením hřiště, které spadají do řešeného území je zjevné špatné ošetření řezem v minulých letech. Častá jsou drobná mechanická poškození kmene, větví a prosychání koruny do 10%. Keřové patro tvoří listnaté keře zapojené výsadby. V místech, kde došlo k rozvolnění výsadby uhynutím keře je porost znečištěn odpadky. V několika místech jsou keře mechanicky poškozené a proschlé. Nejčastěji se vyskytují dřeviny v třídě III - dřeviny zdravé, resp. jen nepatrně proschlé, ale bez viditelných chorob a škůdců, kteří by se mohly rozšiřovat. Dřeviny v této kategorii se - 3/11 -

4 mohou tvarově lišit i velmi podstatně od původního typu. Tato odlišnost však nesmí ohrožovat statickou bezpečnost stromu. Patří sem rovněž dřeviny tvarově i vzhledově typické, avšak dosud menšího vzrůstu, který nedosahuje poloviny normálních rozměrů daného druhu na posuzovaném stanovišti. Také u této kategorie musí být předpoklad dlouhodobého rozvoje. Je u nich možno předpokládat, že si svoje zařazení dlouhodobě udrží nebo se budou rozvíjet a dosáhnou i vyššího počtu bodů. Při řešení kompozice z těchto dřevin vycházíme avšak v případě nutnosti je podřídíme kompozici. Žádný z taxonů není zařazen do třídy IV. Patří sem dřeviny značně poškozené na habitu bez předpokladu zlepšení situace, dřeviny staré a málo vitální, postupně prosychající, s dutinami, případně i jinak silně poškozené. Předpoklady dalšího vývoje jsou značně omezené, jak v čase tak i v kvalitě a nelze u nich předpokládat zlepšení jejich stavu. Nesmí to být dřeviny ohrožující bezpečnost lidí nebo porostů. Při výhledových úpravách porostů se počítá s jejich postupným odstraněním. Výjimky tvoří dřeviny mimořádné dendrologické hodnoty, památné dřeviny, chráněné stromy, popřípadě malebná torza odumírajících stromů, které jsou provozně bezpečné a nechávají se na dožití. Toto ohodnocení by měli dostat i stromy invazních druhů u kterých hrozí nekontrolované šíření v krajině. 2.4 Návrh na ošetření a péči o stávající dřeviny Průměrná hodnota zdravotního stavu všechny stromy mají předpoklad zdravého růstu do budoucna, stromové patro prosychá z 10 %, nejčastěji tomu je u lip. Na některých stromech se objevují dutiny boční důsledkem špatného řezu v letech minulých a mechanické poškození kmene. U některých dřevin jsou patrné praskliny na kmeni. Navrhujeme provést řez suchých větví (viz tab. č. 1). Keřové patro není dobře ošetřeno a má nevyhovující zdravotní stav. Navrhujeme provést průklest. 3. PŘÍPRAVA ÚZEMÍ V rámci přípravných prací budou vybourány a odstraněny všechny stávající herní prvky, odpadkový koš, lavičky a betonové obrubníky. Ponecháno bude stávající oplocení, dlážděná plocha před vstupem na hřiště, vstupy do kolektoru a výduchy kolektorů. Veškerý písek, resp. mlat, bude vytěžen a povrch urovnán. Nové dětské hřiště bude vybudováno do stejné výškové úrovně jako stávající hřiště (tj. v niveletě vstupní dlažby). Všechny dopadové plochy budou ve stejné výškové úrovni. Pro vybudování dopadových ploch a prvků budou vytvořena lože - štěrkové dopadové plochy 30 cm, pryžové dopadové plochy 23,5 cm, pískoviště 30 cm. Při zabudování, instalaci a montáži herních prvků je nutno postupovat podle návodu výrobce. Z ploch nově budovaných záhonů bude odstraněn travní drn až do hloubky 25 cm. Stávající zeminu je nutné dobře zkultivovat (provzdušnit, zorat, odstranit zhutnění vzniklé stavebními pracemi). Plochy budou chemicky odpleveleny. Do míst nových výsadeb bude navezena, rozprostřena a urovnána 20 cm vrstva kvalitní tříděné ornice. - 4/11 -

5 Veškeré vybourané a vytěžené materiály budou odvezeny na řádně provozovanou skládku, kde budou tříděny dle materiálu. Likvidace materiálů, prvků a suti je nutno zlikvidovat s řádným potvrzením pro kontrolu příslušného stavebního úřadu. 4. NÁVRH STAVEBNÍCH A SADOVÝCH ÚPRAV 4.1 Návrh sadových úprav Dětské hřiště se nachází v zástavbě obytných domů a škol. Ozelenění areálu je dostačující a maximální vzhledem k ploše dětského hřiště. Stávající stromy budou tvořit zelený vnější plášť hřiště tak, aby objekt zůstal součástí širšího celku lokality. Použitá zeleň, zejména trvalkový smíšený záhon lemující z části oplocení dětského hřiště je vnímáno převážně jako výrazné estetické obohacení a dotvoření nové koncepce území. Mimo řešené území bude vysazen Sorbus aria a záhon vajgélií bude prodloužen. Navržená zeleň by měla být nositelem několika funkcí součastně: potlačit negativní důsledky provozu (zvýšená hlučnost v okolí rušné komunikace), vytvářet mikroklima (zejména z hlediska ovlivňování teploty, vlhkosti prostředí a proudění vzduchu), podstatná je také funkce estetická. Pro snazší údržbu, především v počátečních stádiích výsadby, doporučuji k výsadbám použít kvalitní borku ve výšce cca 10 cm. Ideálního stavu (z hlediska údržby) lze dosáhnout s kombinací mulčovací borka + mulčovací plachetka (geotextílie) v podkladu. V okolí je několik co do velikosti srovnatelných dětských hřišť určené různým věkovým kategoriím. Cílovou skupinou zde budou děti od jednoho do čtyř let. Některé stávající herní prvky jsou již z bezpečnostního hlediska nevyhovující. Mezi nově navržené hrací prvky patří závěsná houpačka, dřevěná žirafa, pískoviště, stylizovaný tropický ostrov a koráb se skluzavkami a pružinová houpačka motocykl. Prostor stávajícího dětského hřiště bude zachován (viz výkres č. 3 - Zahradně architektonické řešení). V první části hřiště bude povrch umělý, v druhé části hřiště bude stávající povrch nahrazen povrchem z říčního štěrku (kačírek). Celkovou kompozici areálu sjednocují trávníky (zátěžová - hřišťová směs). 4.2 Návrh stavebních úprav Povrchy Po provedení odkopávek bude nová pláň upravena a zhutněna na Edef 2 min. 45 Mp, rovinatost podkladu 5 mm na 4m lati. U stávajícího vstupu je navržen umělý povrch. Na tomto povrchu je možná hra za každého počasí a v každé roční době bez újmy na kvalitě povrchu. Povrch je zdravotně nezávadný a s minimální údržbou. Navržená barva pryžového povrchu (vč. obrubníků a obrubníku dětského pískoviště) je cihlově-červená (přesný odstín nutno dopřesnit s investorem). V navazující části hřiště pak následuje povrch z říčního štěrku. Říční štěrk bude použit praný, ve vrstvě 300 mm, frakce 8-16 mm. Ten tvoří dopadovou zónu hracího prvku a pokračuje až po hranici oplocení. - 5/11 -

6 Dopadová plocha - pryžový povrch: litá pryžová vrstva MS, cihlovo-červený odstín 35 mm drobné drcené kamenivo 0/4 10 mm hrubé drcené kamenivo 4/8 40 mm hrubé drcené kamenivo 8/16, hutněno 50 mm hrubé drcené kamenivo 16/32, hutněno 100 mm celkem 235 mm Dopadová plocha - kačírek kačírek praný 8/ mm Jednotlivé povrchy od sebe budou odděleny pryžovým obrubníkem. Ten bude rovněž téměř okolo celé plochy hřiště, vyjma betonových lavic, které sami plní funkci obrubníku (viz výkres č. 3 - Zahradně architektonické řešení) tak, aby byl umístěn v těsné blízkosti se stávajícím oplocením. Obrubník bude umístěn rovněž okolo výduchů kolektorů. Osazení nových obrub bude v niveletě dopadových ploch Herní prvky Navržena je závěsná houpačka, dřevěná žirafa, pískoviště, stylizovaný tropický ostrov a koráb se skluzavkami a pružinová houpačka motocykl (viz výkres č. 4 - Specifikace navržených prvků). Dopadové zóny jsou znázorněny ve výkresu. Při zabudování, instalaci a montáži herních prvků je nutno postupovat podle návodu výrobce Ostatní řešené prvky Stávající oplocení bude ponecháno a ošetřeno nátěrem hnědé barvy (přesný odstín nutno dopřesnit s investorem). Estetickou a praktickou funkci tvoří betonové lavice. Kratší se nachází při východní hraně pískoviště (lavice 1) a tvoří z jedné strany jeho obrubu. Delší zakončuje z jižní strany celé hřiště (lavice 2). Betonové lavice budou tvořeny z konstrukce z litého pohledového armovaného betonu, na než budou namontovány teakové latě tvořící po celé délce sedáky (spojovací materiál - vruty). Celková výška lavice je 40 cm (výška betonové konstrukce 36 cm), hloubka 40 cm, délka 3,5 m, resp. 10,1 m. Sedáky tvoří teakové latě o profilu 125 x 20 mm. Dřevěné prvky je nutno ve dvou vrstvách natřít bezbarvým olejem na dřevo. Vruty budou navrtány v pravidelných liniích (viz výkres č. 4 - Specifikace navržených prvků). Pískoviště tvoří betonový obrubník (30 cm výška od pryžové dopadové plochy), který bude pokryt pryžovým povrchem stejného odstínu jako dopadová pryžová plocha (nutno použít vhodné lepidlo). Písek bude praný, vhodný do dětských hřišť, ve vrstvě 30 cm, avšak cca 10 cm pod okraj betonového obrubníku, aby se maximálně zamezilo jeho roznášení po zbylé ploše dětského hřiště. Mezi písek a základovou vrstvu betonových dlaždic (40 x 40 cm) - 6/11 -

7 na štěrku 4/8 (vrstva 15 cm) doporučujeme použít geotextilii (viz výkres č. 4 - Specifikace navržených prvků).. Vně hrací plochy bude u vstupu umístěn jeden odpadkový koš (objem 52 l, půdorys kónického čtverce, s dřevěnými lamelami a stříškou, o rozměrech 0,96 x 0,38 m) Vliv na životní prostředí Během výstavby dojde k malému zvýšení hlučnosti a prašnosti. Vzhledem k malé velikosti a jednoduchosti stavby je tento vliv zanedbatelný. Úkolem dodavatele stavby bude bránit znečišťování vozovek (bude nutné zajistit čištění kol vozů před výjezdem z areálu, stále hlídat a čistit komunikaci!), snižování prašnosti kropením a skladováním sypkých materiálů v obalech či uzavřených skladech. Stavební činnost musí být omezena dle hygienického předpisu na dobu mezi 7-18 hod. Tuhé odpady z výstavby budou odváženy na trvalou deponii. 5. NÁVRH ZELENĚ Využití stávající zeleně Nová kompozice navazuje na ponechané stávající dřeviny. Nové stromy Vzhledem k velikosti řešeného území byly vybrány listnaté stromy převážně z kategorie stromů se středně velkou korunou a středním vzrůstem. Nové keře a trvalky Všechny vybrané rostliny jsou mrazuvzdorné, odolné vůči půdním a klimatickým podmínkám (lze je charakterizovat jako dřeviny průpravné), ale i vůči znečištěnému ovzduší. Tab. č. 3 - Seznam rostlinného materiálu Taxon (lat.) Velikost v nákupu (cm) Český název ks/m2 CELKEM (ks) ASTER AMELLUS SILBERDE v 10-15, ko1l hvězdnice 8 38 CLEMATIS TANGUITICA v 20-30, ko2l plamének cca po 1 bm 21 PEROVSKIA ABROTANOIDES v 10-15, ko1l perovskie 4 19 PENNISETUM ALOPECUROIDES v 10-15, ko1l dochan 3 14 ROSA pokryvná růže v kult. v 10-15, ko1l růže 4 12 SORBUS ARIA Vk 3xp ok 10-12, dtbal jeřáb muk soliter 1 WEIGELA HYBRIDA v 10-15, ko1l vajgélie /11 -

8 Kritéria při výběru rostlin byla následující: použití pokud možno geograficky původního rostlinného materiálu rezistentnost v řešeném prostoru světelné podmínky atraktivita rostlinného materiálu - pro zútulnění, zpříjemnění prostoru nenáročnost údržbové péče - požadavek nízké intenzity péče 6. TECHNOLOGIE ZALOŽENÍ VEGETAČNÍCH ÚPRAV 6.1. Popis technologií Zakládání vegetačních úprav bude v souladu se souvisejícími oborovými normami: ČSN Technologie vegetačních úprav v krajině Práce s půdou ČSN Technologie vegetačních úprav v krajině Rostliny a jejich výsadba Stávající zeminu je nutné dobře zkultivovat (provzdušnit, zorat - odstranit zhutnění vzniklé stavebními pracemi). Veškeré navržené plochy doporučuji zamulčovat drcenou kůrou v kombinaci s mulčovací plachetkou (upevnit kovovým drátem ve tvaru písmene U). Pokládkou netkané textilie společně s mulčovací kůrou se snižuje odpar (menší nároky výsadeb na zálivku). Krycí vrstva kůry mulče postupem času tlí, a proto se v průběhu 1 2 roku po výsadbě obnovuje (plošně 1x 3x v průběhu života výsadby, rostliny časem zapojí celou plochu). Mulčované záhony hnojí intenzivněji (větší nároky rostlin na dusík). Okraje záhonů doporučuji odrýpnout rýčem (opakovat min. 1x ročně). Při zakládání navržené zeleně dojde k uplatnění následujících technologií: A - výsadba listnatého a jehličnatého stromu B - výsadba keřů (vč. popínavých rostlin) tab. č. 4 - Popis technologie A: výsadba listnatého stromu parametry výpěstku a technického založení: taxonomická skladba: Viz. 5 - tab. č. 3 výška nasazení koruny: Viz. 5 - tab. č. 3 obvod kmínku: Viz. 5 - tab. č. 3 způsob kotvení: U listnatých: tříbodové kotvení dřevěným kůlem s úvazkem ochrana kmene: rákosová rohož (příp.juta) velikost výsadbové jámy: cca 1 m 3 (1m x 1m x 1m) způsob založení: bodová výsadba výměna půdy: 50 % stávající zeminy, 50 % substrátu odpovídá normě ČSN Práce s půdou, bodu zatížitelná vegetační plocha v prostoru výsadbové jámy do hloubky 40 cm musí substrát obsahovat 5% organických látek zrnitostní složení: složení substrátu: - jílovitá frakce (0,002 mm)...3% - prachová frakce (0,002 0,063 mm)...18% - písčitá frakce (0,063 2 mm)...36% - štěrkovitá frakce (2 63 mm)...43% - 8/11 -

9 živiny v substrátu: 6 g/m 3 hnojiva Silvamix (hnojivo s řízeným pozvolným uvolňováním, doba působení 14 měsíců) zajištění povrchu mulčovací kůra, tloušťka vrstvy 10 cm (= 70 litrů na 1 strom) výsadbové jámy: popis technologie pracovní operace: příprava stanoviště: Chemické odplevelení před založením na široko (Roundup 5 l/ha), rozrušení půdy do hloubky cca 1m v místě výsadby (výsadbové jamky) založení: Hloubení jámy 1m 3 (jáma min. 2,5 x větší než je kořenový bal) s výměnou půdy na 50%, výsadba stromu, hnojení Silvamix jednotlivě k rostlinám, kotvení dřevěným kůlem, příp. zhotovení obalu kmene z rákosové rohože (juta), povýsadbová zálivka rostlin 100 litrů na strom, mulčování výsadbové plochy mulčovací kůrou o tloušťce vrstvy 10 cm. ZÁLIVKU PROVÁDĚT DLE POSOUZENÍ STAVU dokončovací péče v roce výsadby: Zálivka rostlin 100 litrů na strom opakováno 7x (v případě automatické závlahy není nutná), odplevelení výsadbové plochy 1x, kontrola ukotvení dřeviny 2x, řez listnatých stromů se provádí dle jednotlivých typů a výsadeb; po výsadbě se první 2 3 roky provádí výchovný řez (u vrb každý rok časně zjara hluboký řez) a po období 5 15 let se dle typů provádí omlazovací a udržovací řezy. Odborně provedený řez je zárukou dlouhověkosti rostliny a jejího estetického působení. tab. č. 5 - Popis technologie B: výsadba keřů (popínavých rostlin, trvalek) parametry výpěstku a technického založení: taxonomická skladba: Viz. 5 - tab. č. 3 velikost výsadbového Viz. 5 - tab. č. 3 materiálu: způsob založení: plošná výsadba rozestupy dle osazovacího plánu výměna půdy: není nutná (bude doplněna ornice) hnojení: hnojivo NPK zajištění povrchu mulčovací kůra, tloušťka vrstvy cca 10 cm výsadbové jamky: popis technologie pracovní operace: příprava stanoviště: Odstranění travního drnu do hloubky 25 cm, chemické odplevelení před založením na široko (RoundUp 5 l/ha), kultivace stávající zeminy doplnění kvalitní tříděné ornice ve vrstvě 20 cm založení: hloubení jamky o velikosti 1,5-násobku velikosti kontejneru, výsadba keře po vyjmutí z kontejneru, hnojení-hnojivo NPK, povýsadbová zálivka - 10 litrů na 1 keř, pokrytí výsadbové plochy mulčovací kůrou o tlouště vrstvy cca 10 cm (u kořenového krčku). ZÁLIVKU PROVÁDĚT DLE POSOUZENÍ STAVU dokončovací péče v roce výsadby: Zálivka rostlin 10 litrů na 1 keř opakováno 5x (v případě automatické závlahy není nutná), odplevelení výsadbové plochy 1x, rostliny po zimě pročistit a zmladit 6.2. Výsadbový materiál Osazovací plán viz. 5 - tab. č. 3 Sazenice všech taxonů dřevin v kategorii min. dvouletých sazenic Stromy se zapěstovaným terminálem (případně korunkou,) Keře s 2-3 výhony - 9/11 -

10 Výsadba prováděna v období vegetačního klidu (v případě prostokořenných sazenic), u kontejnerovaných rostlin i v období vegetace Použít geneticky původní rostlinný materiál ze stejného vegetačního stupně 7. VÝKAZ VÝMĚR A POČTŮ tab. č. 6 - Výkaz výměr a počtů Položka Popis Jednotka Řešená plocha 463 m 2 Plocha stávajícího hřiště odpovídá ploše nového hřiště 185 m 2 VEGETAČNÍ PRVKY Stávající rostliny: Stromy listnaté navrženy k ošetření 6 ks Keře listnaté opadavé navrženy k ošetření 42,4 m 2 Travnaté plochy ponechané 207 m 2 Navržené rostliny: Stromy listnaté 1 ks Keře listnaté opadavé 51 ks Popínavé dřeviny 21 ks Trvalky, okrasné traviny 52 ks Nově založené záhony mulčované drcenou borkou ve vrstvě 10 cm, geotextilie, kvalitní tříděná ornice ve vrstvě 20 cm 19,2 m 2 ABIOTICKÉ PRVKY Oplocení stávající kovové oplocení, výška 1 m,navrženo ošetření nátěrem hnědé barvy 56,2 bm Zpevněné povrchy: cihlovo-červený odstín, vrstvy - litá pryžová vrstva MS 35 Pryžový povrch mm, drcené kamenivo 0/4 10 mm, drcené kamenivo 4/8 40 mm, drcené kamenivo 8/16 50 mm, drcené kamenivo 79,3 m 2 16/32 100mm Kačírkový povrch kačírek praný 8/16, vrstva 30 cm 83,4 m 2 Pryžový obrubník cihlovo-červený odstín 61 bm Herní prvky: Závěsná houpačka 1 ks Žirafa 1 ks Pískoviště ze tří stan ukotven obrubníkem, z jedné betonovou lavicí 1, vrstvy - písek 30 cm, geotextilie, betonové dlaždice 40 1 ks x 40 cm, štěrk 4/8 15 cm Obruba pískoviště vnější rozměr, betonový obrubník pokrytý pryžovým povrchem cihlovo-červené barvy, výška 30 cm 9,5 bm Písek do pískoviště praný písek vhodný do dětských pískoviště, vrstva 30 cm, max. 10 cm po obrubník, vč. 20% slehnutí 3000 l Tropický ostrov a koráb 1 ks Motocykl - pružina 1 ks - 10/11 -

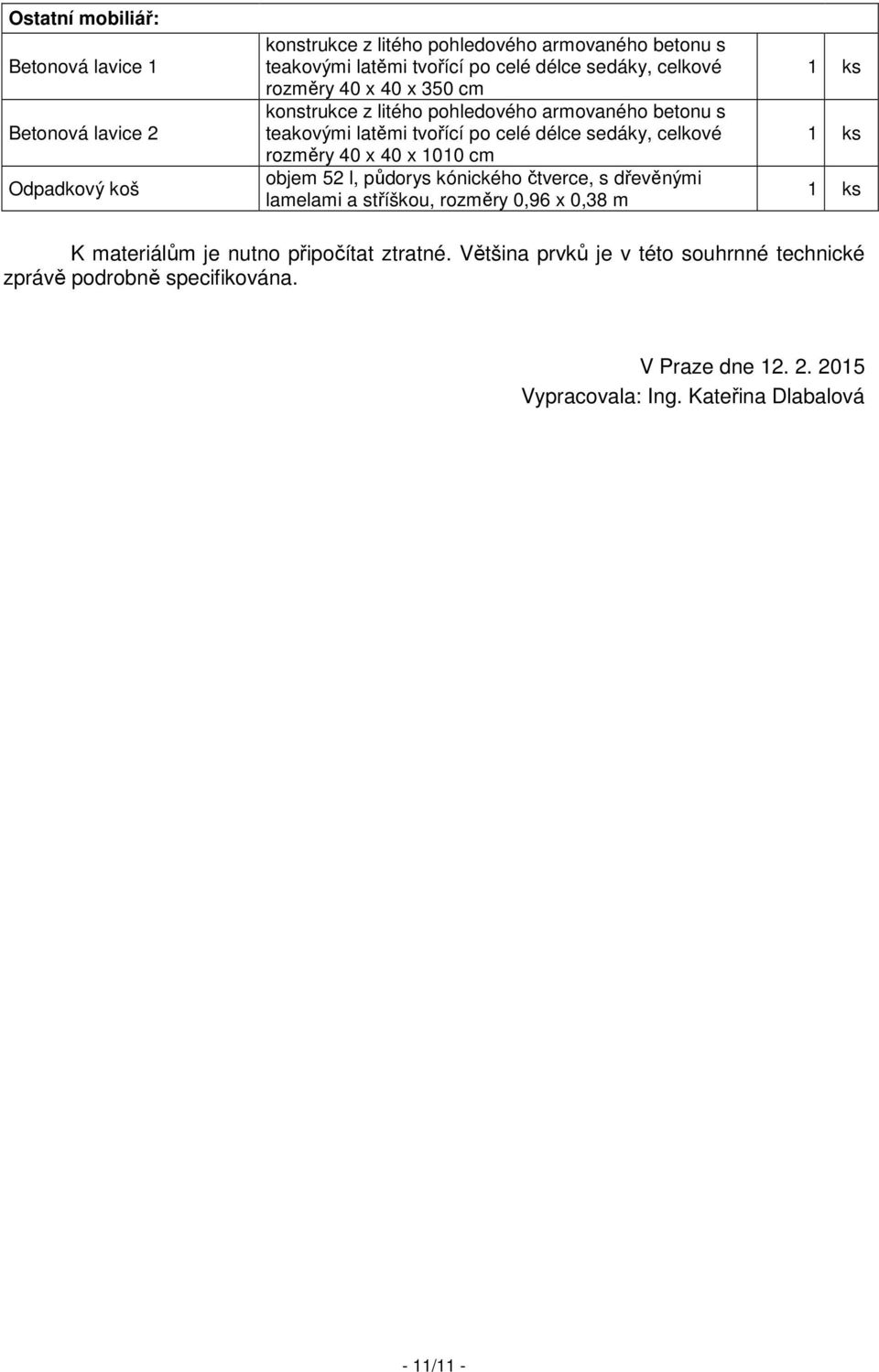

11 Ostatní mobiliář: Betonová lavice 1 Betonová lavice 2 Odpadkový koš konstrukce z litého pohledového armovaného betonu s teakovými latěmi tvořící po celé délce sedáky, celkové rozměry 40 x 40 x 350 cm konstrukce z litého pohledového armovaného betonu s teakovými latěmi tvořící po celé délce sedáky, celkové rozměry 40 x 40 x 1010 cm objem 52 l, půdorys kónického čtverce, s dřevěnými lamelami a stříškou, rozměry 0,96 x 0,38 m 1 ks 1 ks 1 ks K materiálům je nutno připočítat ztratné. Většina prvků je v této souhrnné technické zprávě podrobně specifikována. V Praze dne Vypracovala: Ing. Kateřina Dlabalová - 11/11 -
