1 AB Solartrip,s.r.o. Na Plavisku Vsetín mobil , AKCE: Termovizní diagnostika vnitřní prostory rodinného domu č. p. 197 Ústí u Vsetína Vnitřní prostory rodinného domu č. p. 197 Ústí u Vsetína Název souboru (archív): RD_Usti Datum vydání: Počet listů: Snímkování termovizní kamerou interiér rodinného domu Ústí u Vsetína č. p. 197 Výtisk číslo 1 Vypracovali: Schválil: Ing. Ostárek Roman a Ing. Zubek Karel Ing. Ostárek Roman Zhotovitel: AB Solartrip s. r. o. Počet výtisků: 1 Počet stran: 12 Počet příloh: 1 Datum vydání:

2 AB Solartrip, s.r.o. protokol z měření List: 2 OBSAH: A. Úvodní část Objednatel Zhotovitel Předmět a místo Rozsah... 3 B. Popis měření Princip měření Popis pole Popis měřícího zařízení... 4 C. Vyhodnocení Monitoring teplotních polí Popis měřených objektů... 5 D. Závěr... 7 E. Přílohy... 8

3 AB Solartrip, s.r.o. protokol z měření List: 3 A. Úvodní část 1. Objednatel p. Ing. Valenta Pavel Ústí u Vsetína č. p. 197 PSČ telefon: Zhotovitel AB Solartrip, s.r.o. Na Plavisku Vsetín IČO : , DIČ: CZ Garant akce: Ing. Roman Ostarek, Předmět a místo stěn. Vnitřní prostor rodinného domu RD č. p. 197, hodnocení tepelných mostů v konstrukci 4. Rozsah Monitoring tepelných ztrát budovy vnitřní prostory rodinného domu, diagnostika míst s tepelnými mosty v konstrukci stěny domu Doba měření: od hod do hod dne Teplota cca 0 C, oblačno ANOTACE: Monitoring tepelných ztrát budov a objektů analýzou emitovaného tepelného záření, je pojat jako opatření ke snížení energetických ztrát z prostupů tepla stěnou budov a odstranění možných tepelných mostů, které jsou zákonitě spjaty s nemalou ekonomickou ztrátou.

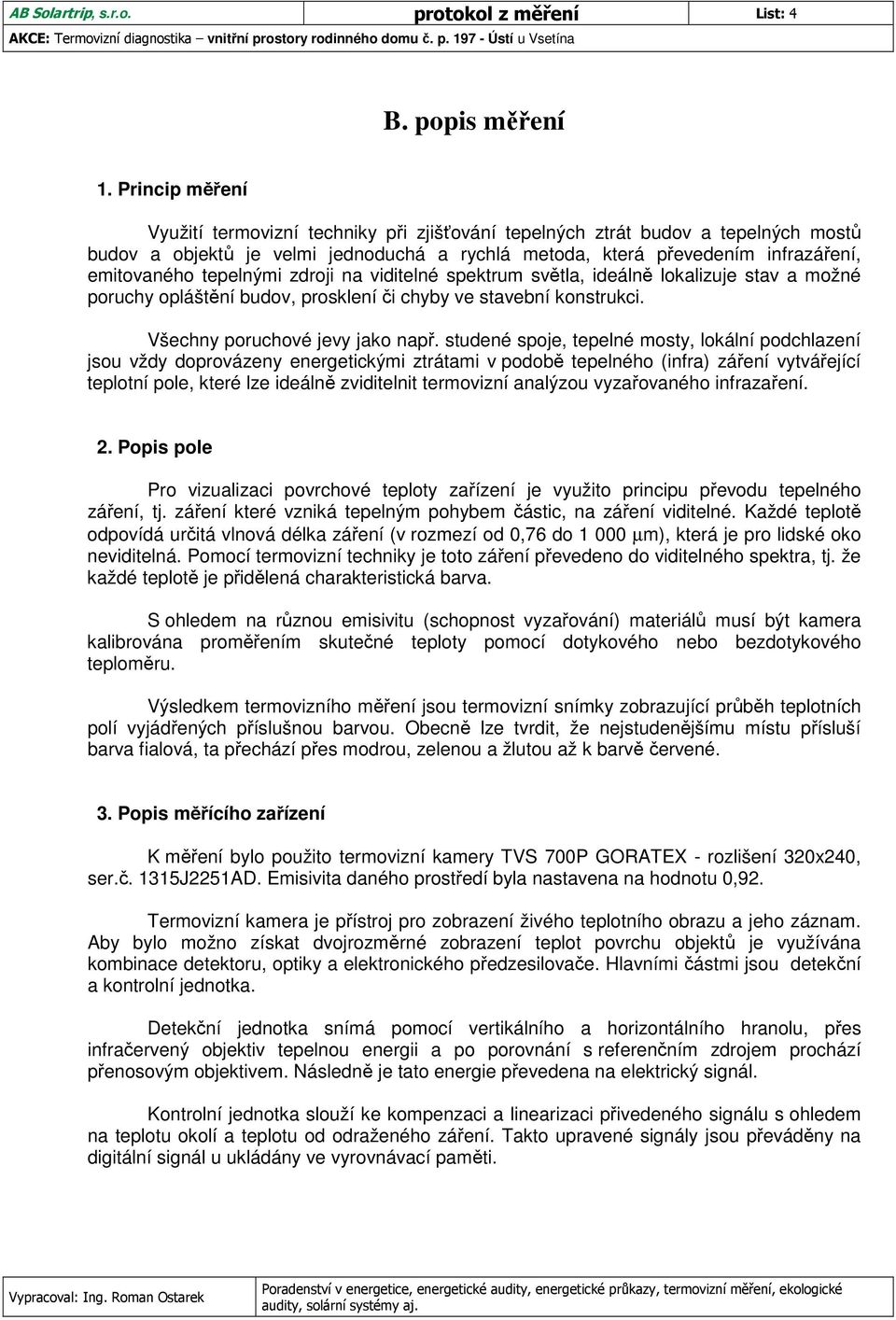

4 AB Solartrip, s.r.o. protokol z měření List: 4 B. popis měření 1. Princip měření Využití termovizní techniky při zjišťování tepelných ztrát budov a tepelných mostů budov a objektů je velmi jednoduchá a rychlá metoda, která převedením infrazáření, emitovaného tepelnými zdroji na viditelné spektrum světla, ideálně lokalizuje stav a možné poruchy opláštění budov, prosklení či chyby ve stavební konstrukci. Všechny poruchové jevy jako např. studené spoje, tepelné mosty, lokální podchlazení jsou vždy doprovázeny energetickými ztrátami v podobě tepelného (infra) záření vytvářející teplotní pole, které lze ideálně zviditelnit termovizní analýzou vyzařovaného infrazaření. 2. Popis pole Pro vizualizaci povrchové teploty zařízení je využito principu převodu tepelného záření, tj. záření které vzniká tepelným pohybem částic, na záření viditelné. Každé teplotě odpovídá určitá vlnová délka záření (v rozmezí od 0,76 do µm), která je pro lidské oko neviditelná. Pomocí termovizní techniky je toto záření převedeno do viditelného spektra, tj. že každé teplotě je přidělená charakteristická barva. S ohledem na různou emisivitu (schopnost vyzařování) materiálů musí být kamera kalibrována proměřením skutečné teploty pomocí dotykového nebo bezdotykového teploměru. Výsledkem termovizního měření jsou termovizní snímky zobrazující průběh teplotních polí vyjádřených příslušnou barvou. Obecně lze tvrdit, že nejstudenějšímu místu přísluší barva fialová, ta přechází přes modrou, zelenou a žlutou až k barvě červené. 3. Popis měřícího zařízení K měření bylo použito termovizní kamery TVS 700P GORATEX - rozlišení 320x240, ser.č. 1315J2251AD. Emisivita daného prostředí byla nastavena na hodnotu 0,92. Termovizní kamera je přístroj pro zobrazení živého teplotního obrazu a jeho záznam. Aby bylo možno získat dvojrozměrné zobrazení teplot povrchu objektů je využívána kombinace detektoru, optiky a elektronického předzesilovače. Hlavními částmi jsou detekční a kontrolní jednotka. Detekční jednotka snímá pomocí vertikálního a horizontálního hranolu, přes infračervený objektiv tepelnou energii a po porovnání s referenčním zdrojem prochází přenosovým objektivem. Následně je tato energie převedena na elektrický signál. Kontrolní jednotka slouží ke kompenzaci a linearizaci přivedeného signálu s ohledem na teplotu okolí a teplotu od odraženého záření. Takto upravené signály jsou převáděny na digitální signál u ukládány ve vyrovnávací paměti.

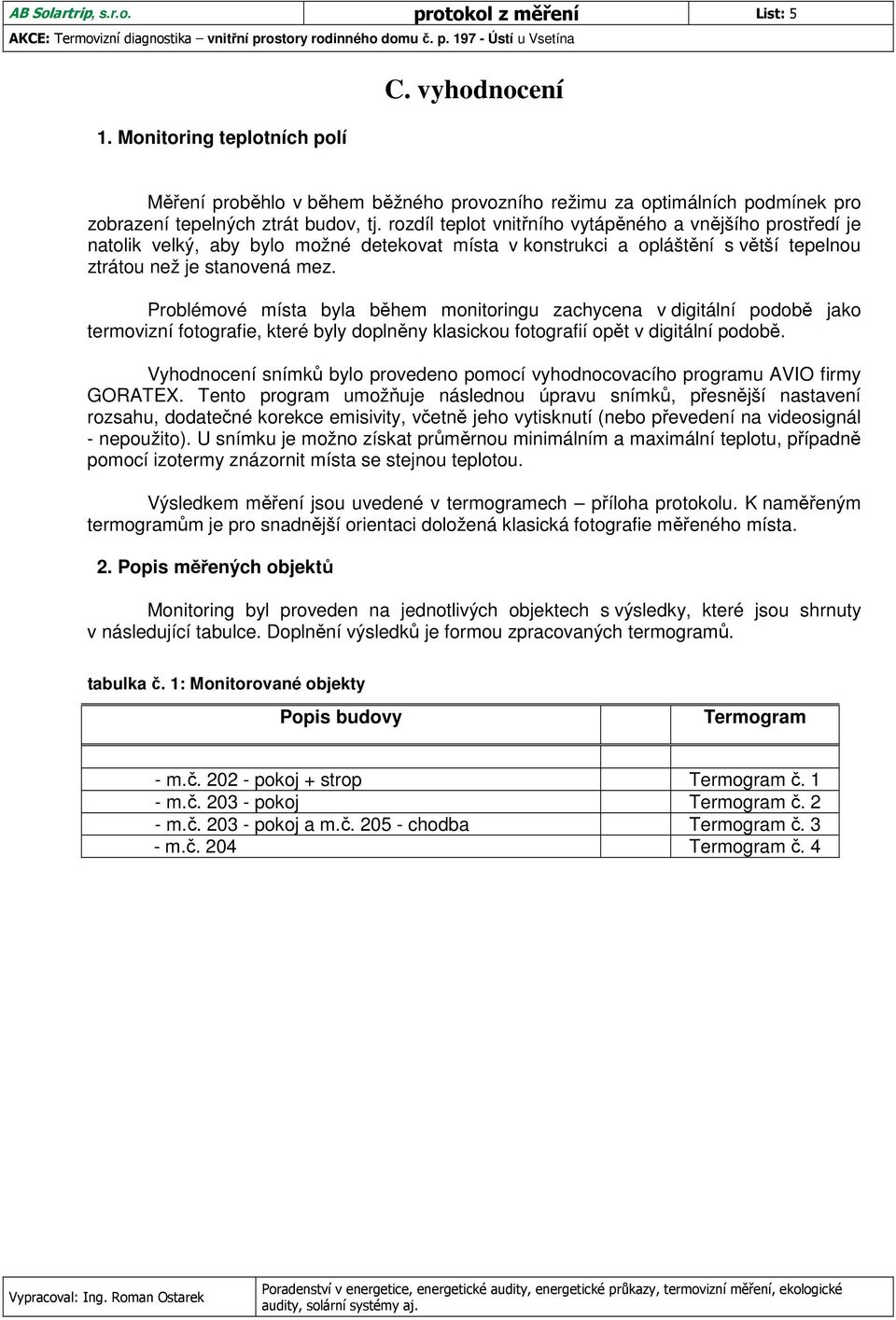

5 AB Solartrip, s.r.o. protokol z měření List: 5 1. Monitoring teplotních polí C. vyhodnocení Měření proběhlo v během běžného provozního režimu za optimálních podmínek pro zobrazení tepelných ztrát budov, tj. rozdíl teplot vnitřního vytápěného a vnějšího prostředí je natolik velký, aby bylo možné detekovat místa v konstrukci a opláštění s větší tepelnou ztrátou než je stanovená mez. Problémové místa byla během monitoringu zachycena v digitální podobě jako termovizní fotografie, které byly doplněny klasickou fotografií opět v digitální podobě. Vyhodnocení snímků bylo provedeno pomocí vyhodnocovacího programu AVIO firmy GORATEX. Tento program umožňuje následnou úpravu snímků, přesnější nastavení rozsahu, dodatečné korekce emisivity, včetně jeho vytisknutí (nebo převedení na videosignál - nepoužito). U snímku je možno získat průměrnou minimálním a maximální teplotu, případně pomocí izotermy znázornit místa se stejnou teplotou. Výsledkem měření jsou uvedené v termogramech příloha protokolu. K naměřeným termogramům je pro snadnější orientaci doložená klasická fotografie měřeného místa. 2. Popis měřených objektů Monitoring byl proveden na jednotlivých objektech s výsledky, které jsou shrnuty v následující tabulce. Doplnění výsledků je formou zpracovaných termogramů. tabulka č. 1: Monitorované objekty Popis budovy Termogram - m.č pokoj + strop Termogram č. 1 - m.č pokoj Termogram č. 2 - m.č pokoj a m.č chodba Termogram č. 3 - m.č. 204 Termogram č. 4

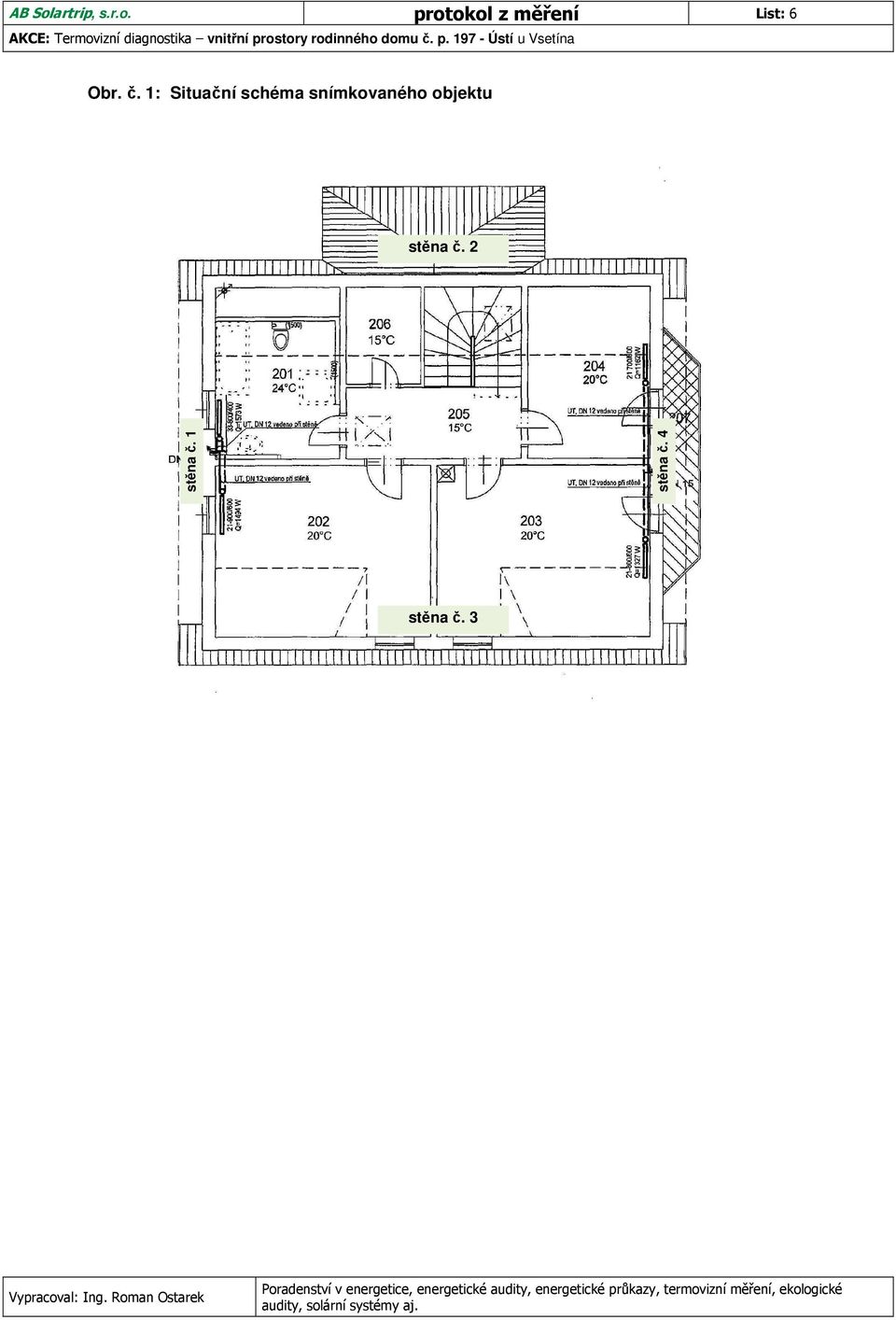

6 AB Solartrip, s.r.o. protokol z měření List: 6 Obr. č. 1: Situační schéma snímkovaného objektu stěna č. 2 stěna č. 1 stěna č. 4 stěna č. 3

7 AB Solartrip, s.r.o. protokol z měření List: 7 D. Závěr Na základě žádosti majitele a provozovatele rodinného domu bylo provedeno snímkování vnitřních prostorů rodinného domu pomocí termovizní kamery. Z těchto provedených měření byly zhotoveny termogramy na jednotlivých nasnímaných obrázcích. Závěry, kterou jsou patrné z tohoto měření: 1) Na termogramech jsou patrné problémová místa, která vlivem místního podchlazení, mohou způsobovat vznik kondenzace, růst plísně apod. 2) Úniky tepla tepelné mosty, ze snímkovaných vnitřních prostor evidentně ukazují na nedostatečné a chybně provedené stavební práce s instalováním tepelné izolace, která je buď v nedostatečné tloušťce nebo úplně chybí v daných místech. Datum zpracování projektu: Podpis zpracovatele:

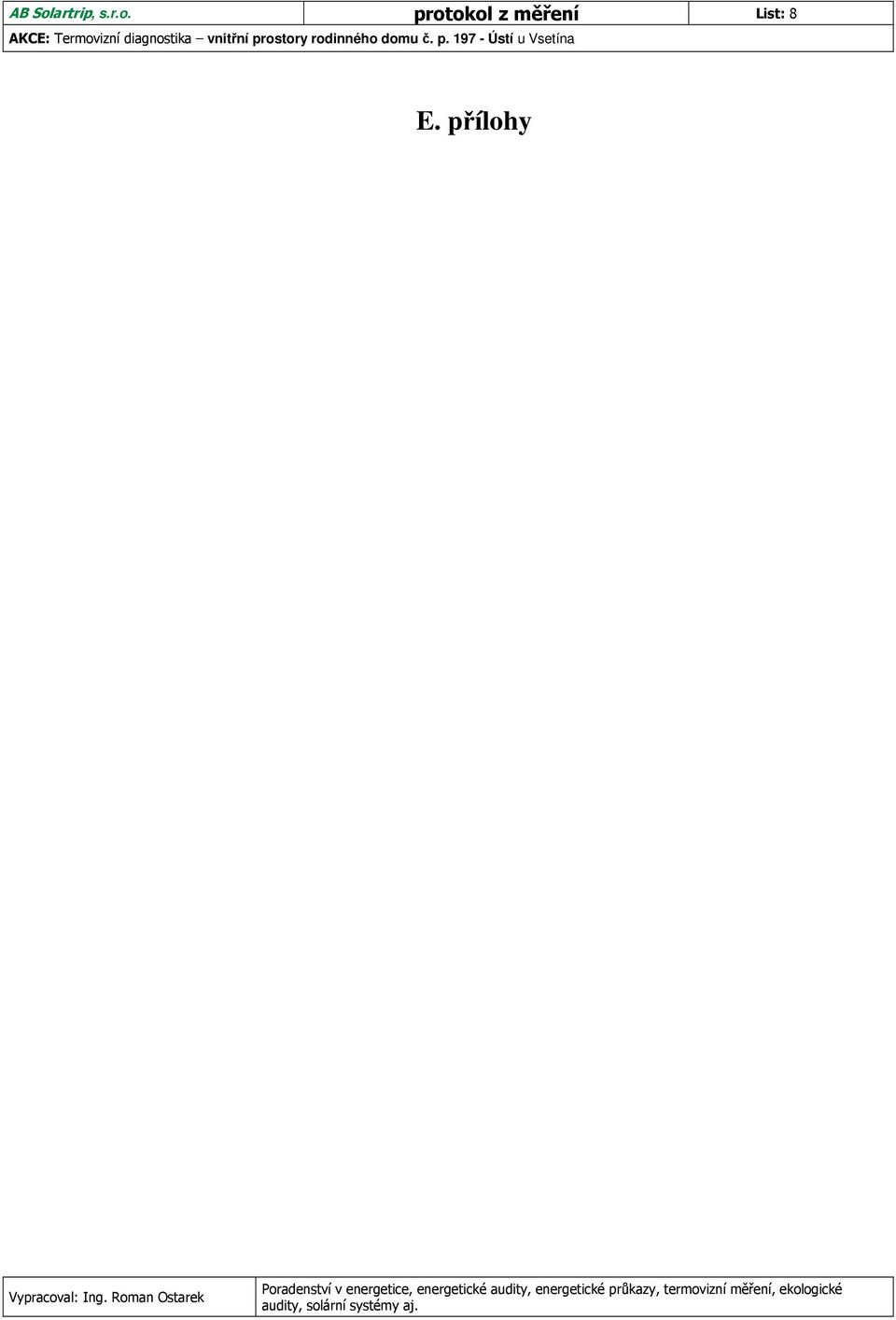

8 AB Solartrip, s.r.o. protokol z měření List: 8 E. přílohy

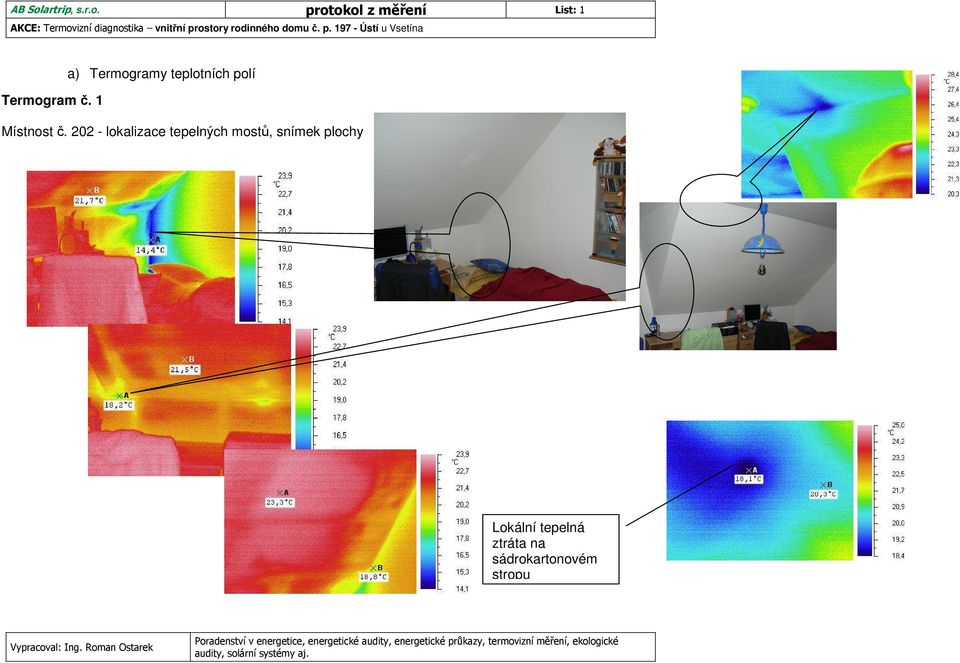

9 AB Solartrip, s.r.o. protokol z měření List: 1 Termogram č. 1 a) Termogramy teplotních polí Místnost č lokalizace tepelných mostů, snímek plochy Lokální tepelná ztráta na sádrokartonovém stropu

10 AB Solartrip, s.r.o. protokol z měření List: 2 Různá teplota barev

11 AB Solartrip, s.r.o. protokol z měření List: 3 Termogram č. 2 Místnost č.203 lokalizace tepelných mostů v napojení konstrukcí Různá teplota barev

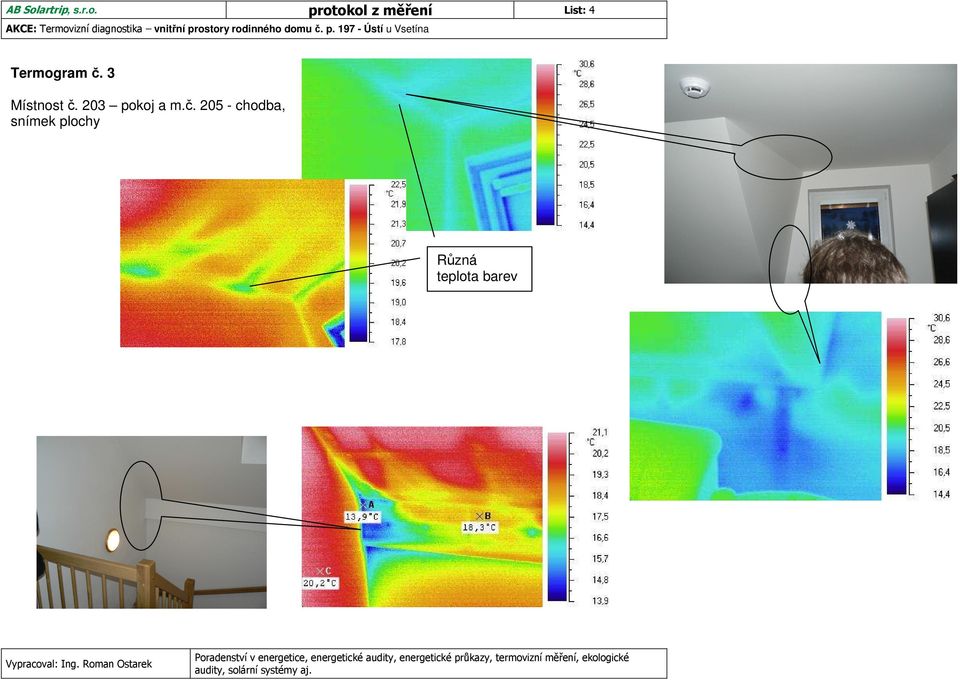

12 AB Solartrip, s.r.o. protokol z měření List: 4 Termogram č. 3 Místnost č. 203 pokoj a m.č chodba, snímek plochy Různá teplota barev

13 AB Solartrip, s.r.o. protokol z měření List: 5

14 AB Solartrip, s.r.o. protokol z měření List: 6 Termogram č. 4 Místnost č. 204 ložnice tepelné mosty v napojení konstrukce
