Sada 2 MATERIÁLOVÁ A KONSTRUKČNÍ TYPOLOGIE STAVEB PS

Transkript

1 S t ř e d n í š k o l a s t a v e b n í J i h l a v a Sada 2 MATERIÁLOVÁ A KONSTRUKČNÍ TYPOLOGIE STAVEB PS 06. ZPRŮMYSLNĚNÝ MONOLIT SLOŽKY BETONU Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT JANA SVOBODOVÁ 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

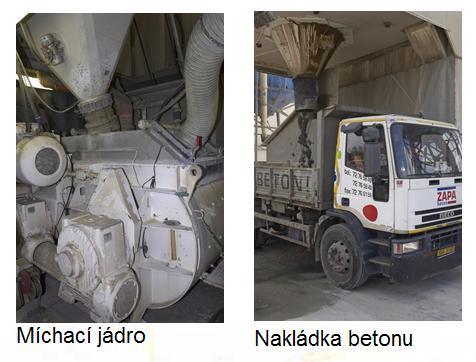

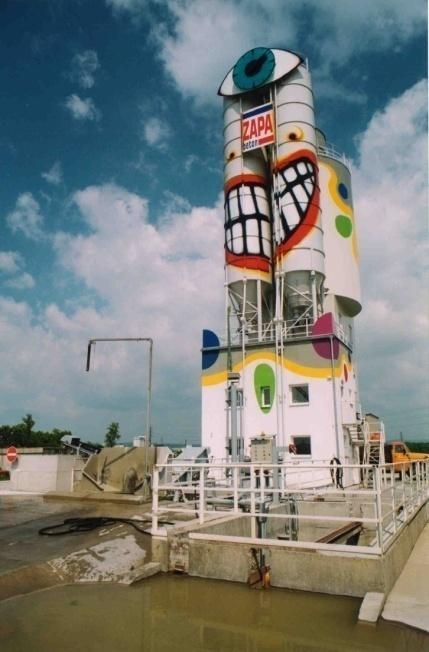

2 2. VÝROBA BETONU V CENTRÁLNÍCH BETONÁRKÁCH + TRANSPORT NA STAVENIŠTĚ V DOKONALEJŠÍCH AUTODOMÍCHÁVAČÍCH - ZAJIŠTĚNÍ STABILNÍ KVALITY BETONOVÉ SMĚSI VÝROBA BETONOVÉ SMĚSI

3 DOPRAVA BETONOVÉ SMĚSI

4 UKLÁDÁNÍ BETONOVÉ SMĚSI ČERSTVÝ BETON MUSÍ BÝT ŘÁDNĚ ULOŽEN, ZHUTNĚN A NÁSLEDNĚ OŠETŘEN. PŘED ULOŽENÍM MUSÍ ODBĚRATEL ZKONTROLOVAT ULOŽENÍ A SPOJE VÝZTUŽE. JE TŘEBA ZAMEZIT ODMÍSENÍ ČERSTVÉHO BETONU V PRŮBĚHU DOPRAVY A UKLÁDÁNÍ A PROTO VOLIT VHODNÉ SLOŽENÍ SMĚSI, VHODNÝ TVAR NÁSYPEK, DODRŽOVAT MAX. VÝŠKU PÁDU ČERSTVÉHO BETONU ATD. NAPŘ. PODLE ČSN BYLA MAX. PŘÍPUSTNÁ VÝŠKA VOLNÉHO PÁDU ČERSTVÉHO BETONU 1,5M.

5 SLOŽENÍ BETONOVÉ SMĚSI BETON JE SMĚS CEMENTU, HRUBÉHO A DROBNÉHO KAMENIVA, VODY, PŘÍSAD A PŘÍMĚSÍ, KTERÁ ZÍSKÁ SVÉ KONEČNÉ VLASTNOSTI HYDRATACÍ CEMENTU. CEMENT KAMENIVO PŘÍSADY,PŘÍMĚSI POLYKARBONÁTOVÁ VLÁKNA VODA

6 KONZISTENCE

7

8

9

10 3. PŘÍMĚSI A PŘÍSADY DO BETONU ZLEPŠUJÍCÍ ZPRACOVATELNOST NEBO URYCHLUJÍCÍ TUHNUTÍ BETONOVÉ SMĚSI BĚHEM BETONÁŽE PŘÍMĚSI JSOU JEMNOZRNNÉ PEVNÉ LÁTKY, KTERÉ OVLIVŇUJÍ VLASTNOSTI BETONU V ČERSTVÉM I ZTVRDLÉM STAVU. U ČERSTVÉHO BETONU SE JEDNÁ ZEJMÉNA O KONZISTENCI A ZPRACOVATELNOST A U ZTVRDLÉHO BETONU O PEVNOST, HUTNOST, TRVANLIVOST, ODOLNOST PROTI CHEMICKY AGRESIVNÍMU PROSTŘEDÍ, ATD. JEDNÁ SE NAPŘÍKLAD O MLETOU STRUSKU, VÁPENEC, KAMENNÉ MOUČKY, KŘEMIČITÝ ÚLET (TZV. MIKROSILIKA) A POPÍLEK. NEJVÍCE JE VYUŽÍVÁN ČERNOUHELNÝ NEBO HNĚDOUHELNÝ POPÍLEK Z ELEKTROSTATICKÝCH ODLUČOVAČŮ TEPELNÝCH ELEKTRÁREN A TEPLÁREN. PODMÍNKOU VYUŽITÍ POPÍLKU JE, ABY VYHOVOVAL ČSN EN A 2 ( ): POPÍLEK DO BETONU. ČÁST 1: DEFINICE, SPECIFIKACE A KRITÉRIA SHODY A ČÁST 2: HODNOCENÍ SHODY. POPÍLEK JE POUŽÍVÁN ZEJMÉNA Z DŮVODU: ÚSPORY CEMENTU ZLEPŠENÍ ČERPATELNOSTI A ZPRACOVATELNOSTI BETONU ZPOMALENÍ TUHNUTÍ A TVRDNUTÍ BETONU, ZPOMALENÍ VÝVOJE HYDRATAČNÍHO TEPLA (VHODNÉ PRO MASIVNÍ KONSTRUKCE) ZVÝŠENÍ ODOLNOSTI ZTVRDLÉHO BETONU PROTI CHEMICKY AGRESIVNÍMU PROSTŘEDÍ PŘÍSADY JSOU CHEMICKÉ LÁTKY, KTERÉ SE PŘIDÁVAJÍ DO BETONU BĚHEM MÍCHÁNÍ OBECNÝM ÚČELEM DÁVKOVÁNÍ PŘÍSAD JE ZLEPŠENÍ VLASTNOSTÍ ČERSTVÉHO NEBO ZTVRDLÉHO BETONU NEBO ZÍSKÁNÍ ZCELA NOVÝCH VLASTNOSTÍ (NAPŘ. PROVZDUŠNĚNÉ NEBO SAMOZHUTNITELNÉ BETONY). NEJROZŠÍŘENĚJŠÍ OBLASTÍ JE POUŽÍVÁNÍ PLASTIFIKAČNÍCH, PŘÍPADNĚ SUPERPLASTIFIKAČNÍCH PŘÍSAD, UMOŽŇUJÍCÍ SNÍŽENÍ OBSAHU ZÁMĚSOVÉ VODY A TÍM ÚSPORU CEMENTU.

11 4. POUŽÍVÁNÍ PREFABRIKOVANÝCH VÝZTUŽNÝCH PRVKŮ SÍTÍ, ROHOŽÍ A PROSTOROVÝCH KOSTER

12 Zdroje: Literatura: Moderní stavitelství pro školu a praxi, H.Nestle a kol., Praha 2005 Pozemní stavitelství I., V. Hájek a kol., Praha 1995 Pozemní stavitelství v kresbách pro 1.až 4.ročník SPŠ stavebních J. Novotný, J.Michálek, Praha 2006 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je :ing Jana Svobodová Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
