Tiger. Robustní technika pro intenzivní kypření a zpracování půdy

Transkript

1 Tiger Robustní technika pro intenzivní kypření a zpracování půdy

2 Tiger AS Chytřejší náhrada pluhu Tiger LT Kompaktní s nepatrným vynaložením sil Tiger MT Nejlepší pracovní kvalita v podmínkách kukuřičné slámy Tiger To je opravdu třída! Možnosti použití různých modelů: Jaké má Tiger vlastnosti? Tiger AS Chytřejší náhrada pluhu Intenzivní prokypření a zamíchání velkého množství slámy až do 35 cm pracovní hloubky. Tiger LT Kompaktní s nepatrným vynaložením sil Kompaktní verze se třemi řadami radliček na zpracování strniště a pro hluboké základní zpracování půdy. Tiger MT Nejlepší pracovní kvalita v podmínkách kukuřičné slámy Proseká si cestu i v případě velmi těžkých pracovních podmínek. Pracovní orgány TerraGrip: síla předpětí 500 kg, 30 cm výška zdvihu Radličky MulchMix: Až o 20 % méně tažné síly při stejné pracovní hloubce Nejvyšší flexibilita v oblasti pracovní hloubky (5-35 cm) Kombinace s technikou setí Pronto Těžký pneumatikový pěch AS pro efektivní zhutnění a bezpečnou silniční přepravu Mohutný rám s profilem 120x120 mm MICHAEL HORSCH: Konstrukční řadou Tiger jsme vytvořili nový segment v oblasti techniky kypření. V této nejvyšší třídě neexistuje na trhu z hlediska stability, spektra použití a pracovní kvality, žádný srovnatelný výrobek. Tiger zůstane i v budoucnu chytřejší alternativou k pluhu. PHILIPP HORSCH: Konstrukční řada Tiger byla kompletně přepracována a rozšířena o dvě modelové varianty. Každý model má své silné stránky v určitých podmínkách nasazení. Z tohoto důvodu můžeme nyní nabídnout pro každou oblast vhodné řešení. TerraGrip Intenzivní mísení a kypření díky čtyřem řadám pracovních orgánů Dvouřadý DiscSystem rozřezává všechny posklizňové zbytky Zaklápěcí talíře Rovnoměrné urovnání před pneumatikovým pěchem Pneumatikový pěch Efektivní hloubkové zhutnění půdy, které je šetrné k půdě Pěch TopRing Poslední uhlazení při přípravě seťového lůžka Zavěšený univerzální secí stroj s botkou TurboDisc

3 Tiger AS chytřejší alternativa orby 4řadá konstrukce rámu s výškou rámu 85 cm a vzdáleností pracovních orgánů 92 cm pro maximální průchodnost Robustní Pracovní orgány TerraGrip s lehce přístupnými radličkami MulchMix a roztečí radliček 23 cm pro co nejlepší kvalitu mísení a hluboké kypření Jednořadý talířový systém pro rovnoměrné urovnání před pěchem Vysoce dimenzovaný pěchovací systém s pneumatikovým pěchem a pěchem TopRing (volitelné) pro efektivní přípravu seťového lože Oblasti použití: Lehké a střední druhy půdy Kypření šetrné k půdě až do pracovní hloubky 35 cm s možností prohloubení utuženého podorničí Homogenní promísení velkého množství slámy a posklizňových zbytků Zpracování půdy a příprava seťového lože v jedné pracovní operaci HORSCH Tiger 3 AS 4 AS pevný 4 AS 5 AS 6 AS 8 AS Pracovní šířka (m) 3,00 4,00 4,00 4,80 6,00 7,50 Přepravní šířka (m) 3,00 4,00 3,00 3,00 3,00 3,00 Přepravní výška (m) 1,90 1,90 2,90 3,30 (výš. zdvihu 40 cm) 3,80 (výš. zdvihu 40 cm) 4,00 (výš. zdvihu 40 cm) Délka (m) 7,95 7,95 7,95 7,95 7,95 7,95 Hmotnost (kg) Počet pracovních orgánů Vzdálen. pracovních org. v 1 řadě (cm) Rozteč radliček (cm) 23 23,50 23, Výška rámu (mm) Profil rámu (mm) 120x x x x x x120 Dvojčinné hydr. okruhy 1 1 (+1 se znamenákem) 2 (+1 se znamenákem) 3** (+1 se znamenákem) 2* (+1 se znamenákem) 3** (+1 se znamenákem) 2* (+1 se znamenákem) 3** (+1 se znamenákem) Tažný prostředek / / / / / / (kw/k) Rozměr kol pěchu AS AS AS AS AS AS Průměr pěchu (cm) Výškové nastavení hydraulické hydraulické hydraulické hydraulické hydraulické hydraulické zaklápěcí talíře Osvětlení Sériově Sériově Sériově Sériově Sériově Sériově *Dvojč. hydr. okruhy; ram. hydr. **Dvojč. hydr. okruhy; tažný závěs 2* 3** Pracovní orgány TerraGrip 30 cm výška zdvihu, 500 kg vypínací tlak, bez nutnosti údržby Opěrné kolo Hloubkově nastavitelné opěrné kolo pro zachování rovnoměrné pracovní hloubky v celém pracovním záběru Variabilní nastavení hloubky Hliníkovými podložkami AluClips je možné jednoduše nastavit pracovní hloubku Tiger AS 4řadá konstrukce rámu, rozteč radliček 23 cm, 85 cm výška rámu, jednořadé zaklápěcí a urovnávací talíře, pneumatikový pěch a pěch TopRing

4 Tiger LT Kompaktní s menším tahovým odporem 3řadá konstrukce rámu s výškou rámu 85 cm a vzdáleností pracovních orgánů 90 cm pro maximální průchodnost Robustní Pracovní orgány TerraGrip s lehce přístupnými radličkami MulchMix a roztečí radliček 30 cm pro co nejlepší kvalitu mísení a hluboké kypření Jednořadý talířový systém pro rovnoměrné zarovnávání před pěchem Vysoce dimenzovaný pěchovací systém s pneumatikovým pěchem a pěchem TopRing (volitelné) pro efektivní přípravu seťového lůžka Oblasti použití: Lehké a střední druhy půdy Kypření šetrné k půdě až do pracovní hloubky 35 cm s možností prohloubení utuženého podorničí Homogenní mísení velkého množství slámy a posklizňových zbytků Snížená potřeba pracovní síly Těžký univerzální kultivátor pro střední výnosy slámy HORSCH Tiger 5 LT 6 LT 8 LT 10 LT Pracovní šířka (m) 4,8 6,00 7,50 10,20 Přepravní šířka (m) 3,00 3,00 3,00 5,00 Přepravní výška (m) 2,95 3,55 4,00 4,90 Délka (m) 7,05 7,05 7,05 6,70 Hmotnost (kg) Počet pracovních orgánů Vzdálen. pracovních org. v 1 řadě (cm) Rozteč radliček (cm) 32 31, Výška rámu (mm) Profil rámu (mm) 120x120 a 140x x120 a 140x x120 a 140x x120 a 140x140 Dvojč. hydr. okruhy; ram. hydr. 2 (+1 se znamenákem) 2 (+1 se znamenákem) Dvojč. hydr. okruhy; tažný závěs 3 (+1 se znamenákem) 3 (+1 se znamenákem) 3 3 Tažný prostředek (kw/k) / / / / Rozměr pneum. pěchu AS AS AS AS Průměr pneum. pěchu (cm) Výškové nastavení zaklápěcí talíře hydraulické hydraulické hydraulické hydraulické Osvětlení Sériově Sériově Sériově Sériově Efektivní hloubkové nastavení urovnávacích talířů bez nutnosti údržby. Pryžové tlumení Každý talíř má pryžové tlumení Efektivní a bezúdržbová pojistka proti přetížení. Robustní pneumatikový pěch Pneumatikový pěch s optimalizovaným AS profilem. Odpružený střední segment slouží jako podvozek pro silniční přepravu. Tiger LT 3řadá konstrukce rámu, rozteč radliček 30 cm, 85 cm výška rámu, jednořadé zaklápěcí a urovnávací talíře, pneumatikový pěch a pěch SteelDisc

5 Tiger MT Ta nejlepší kvalita práce po sklizni zrnové kukuřice Kombinace krátkých talířů a kypřiče 4řadá konstrukce rámu s výškou rámu 85 cm pro maximální průchodnost Těžký, dvouřadový DiscSystem s průměrem kola 68 cm pro spolehlivé drcení a míchání těžko zpracovatelných posklizňových zbytků Ve dvou řadách uspořádané pracovní orgány TerraGrip s lehce přístupnými radličkami MulchMix a roztečí radliček 45 cm pro hluboké kypření a další mísení Jednořadý talířový systém pro rovnoměrné urovnávání před pěchem Vysoce dimenzovaný pěchovací systém s pneumatikovým pěchem a pěchem TopRing (volitelné) pro efektivní přípravu seťového lůžka Oblasti použití: Všechny druhy půd Po kukuřici na zrno, slunečnici, po polehlém obilí a meziplodinách Zpracování luk a pastvin a půdy ležící ladem Spolehlivé rozřezání posklizňových zbytků Hluboké kypření až do pracovní hloubky 35 cm Intenzivní vytváření drobtovité struktury na těžké půdě HORSCH Tiger 3 MT 4 MT pevný 4 MT 5 MT 6 MT 8 MT Pracovní šířka (m) 3, ,00 4,80 6,00 7,50 Přepravní šířka (m) 3,00 4,05 3,00 3,00 3,00 3,00 Přepravní výška (m) 2,40 2,40 2,90 3,20 3,70 4,00 Délka (m) 8,30 8,60 8,55 8,55 8,55 8,55 Hmotnost (kg) DiscSystem počet talířů Vzdálenost talířů (cm) (DiscSystem) Počet pracovních orgánů Vzdálen. pracovních org.v 1 řadě (cm) Rozteč radliček (cm) , Výška rámu (mm) Profil rámu (mm) 120x x x x x x120 Dvojč. hydr. okruhy; ram. hydr (+1) 3 (+1) 3 (+1) 3 (+1) Dvojč. hydr. okruhy; tažný závěs (+1*) 4 (+1*) 4 (+1*) 4 (+1*) Tažný prostředek (kw/k) / / / / / / Rozměr pneum. pěchu AS AS AS AS AS AS Průměr pneum. pěchu (cm) Výškové nastavení zaklápěcí talíře hydraulické hydraulické hydraulické hydraulické hydraulické hydraulické Osvětlení Sériově Sériově Sériově Sériově Sériově Sériově *znamenákem Těžké talíře DiscSystem Dvouřadé uspořádání, průměr talířů 68 cm, rozteč talířů 40 cm, jednotlivé zavěšení, prokrajované okraje Hydraulické jištění pracovních jednotek TerraGrip zvyšuje jejich tuhost až na 800 kg (volitelný Tiger 5, 6, 8 AS) Pěch TopRing Litinové pěchy uspořádané mezi koly pneumatikového pěchu, efektivní příprava seťového lůžka optimální zhutnění Tiger MT 4řadá konstrukce rámu, 2řadý DiscSystem, 2řadý systém pracovních orgánů, jednořadé zaklápěcí talíře, pneumatikový pěch a pěch TopRing

6 HORSCH Tiger DuoDrill DuoDrill 3 DuoDrill 4 pevný DuoDrill 4 DuoDrill 5 DuoDrill 6 DuoDrill 8 DuoDrill Pracovní záběr (m) 3,00 4,00 4,00 4,80 6,00 7,50 Přídavná zátěž Tiger (kg) Přídavná zátěž Joker RT (kg) Přídavná zátěž Pronto DC (kg) Objem zásobníku (l) Rozměr plnícího otvoru (cm) 66x42 66x42 66x42 66x42 66x42 66x42 Plnící výška (m) 2,70 2,70 2,70 2,70 2,70 2,70 Počet výsevních trubic Rozteč výsevních trubic (cm) , Dvojčinné hydr. okruhy Bezodporový odtok (max. 5 bar) Průtok oleje dmychadlem (l/min) E-Manager Sériově Sériově Sériově Sériově Sériově Sériově Intenzivní zpracování půdy a přesné setí v jedné pracovní operaci DuoDrill: U HORSCH DuoDrill se osivo ukládá na povrch půdy a pneumatikovým pěchem je zakryto zeminou a zatlačeno. Plnohodnotný pneumatický secí stroj s E-Managerem Zásobník (300 l) s dmychadlem, výsevní ústrojí HORSCH s rozdělovačem Umístění osiva před každé kolo pneumatikového pěchu Pneumatikový pěch zatlačí osivo do půdy Pěch TopRing (volitelný) zajistí zakrytí Univerzální oblast použití: Setí meziplodin Setí ozimé řepky : U zařízení se používá kompletní výsevní lišta TurboDisc, kdy se osivo dostává do půdy přímo po pneumatikovém pěchu. Plnohodnotný pneumatický secí stroj s E-Managerem Připojený zásobník (2.000 l) s dmychadlem, výsevní ústrojí HORSCH s rozdělovačem Kotoučové secí botky TurboDisc s roztečí řádků 15 cm za pneumatikovým pěchem (dvě botky na pěchovací kolo) Univerzální oblast použití: Výsev všech druhů plodin Lehké a střední druhy půdy Intenzivní zpracování půdy a setí v jedné pracovní operaci HORSCH Pronto 3 TD Pronto 4 TD pevný Pronto 4 TD Pronto 5 TD Pronto 6 TD Pronto 8 TD Pracovní záběr (m) 3,00 4,00 4,00 4,80 6,00 7,50 Přepravní šířka (m) 3,00 4,0 3,00 3,00 3,00 3,00 Přepravní výška (m) 3,30 3,30 3,30 3,30 3,30 3,70 Přídavná délka Tiger (m) 2,90 2,90 2,90 2,90 2,90 2,90 Přídavná zátěž Tiger (kg) Objem zásobníku (l) Rozměr plnícího otvoru (cm) 70x125 70x125 70x125 70x125 70x125 70x125 Plnící výška (m) 3,10 3,10 3,10 3,10 3,10 3,10 Počet secích botek Přítlak secích botek (kg) Průměr botek/přitlač. kol (cm) 34/32 34/32 34/32 34/32 34/32 34/32 Rozteč secích botek (cm) 15 14,3 14, ,4 Tažný prostředek (kw/k) 25-35/ / / / / /75-90 Dvojč. hydr. okruhy (plus k Tiger) Bezodporový odtok (max. 5 bar) Průtok oleje dmychadlem (l/min) E-Manager Sériově Sériově Sériově Sériově Sériově Sériově Význačné vlastnosti: Vysoká výkonnost Ideální podmínky pro vzcházení rostlin díky využití vlhkosti půdy Nejvyšší kvalita práce při zpracování půdy a setí DuoDrill 300 l zásobník, který je umístěn na pneumatikovém pěchu s výsevním ústrojím a dmychadlem Vývod osiva do středu před každou pneumatikou pěchu HORSCH Nástavbový secí stroj se secími botkami TurboDisc l zásobník, výsevní ústrojí, dmychadlo Individuální nastavení hloubky setí pomocí hliníkových podložek AluClips Výsevní botky TurboDisc 15 cm rozteč řádků, integrované tlumení secí botky, plynulé nastavení tlaku secí botky do 150 kg/na botku E-Manager Elektronické řízení secího stroje pomocí radaru Znamenák

7 HORSCH OptiPack AS OptiPack 10 AS OptiPack 12 AS OptiPack SD OptiPack AS Pracovní záběr (m) 10,10 12,40 Přepravní šířka (m) 3,00 3,00 Přepravní výška (m) 3,15 3,75 Délka přepravní/pracovní (m) 6,90/6,90 7,60/7,60 Hmotnost (kg) Zátěž závěsu (kg) Počet pneumatik Průměr pěchu (cm) Pneumatiky (vypěněné) 185/65 R15 AS 185/65 R15 AS Dvojč. hydr. okruhy 1 1 Tažný prostředek (kw/k) 45-75/ / Osvětlení Sériově Sériově OptiPack SD Univerzální spektrum využití: Přívěsné zařízení ke strojům na zpracování půdy Drcení hrud Zpětné utužení půdy, a to i v hlubších vrstvách Robustní konstrukce: Části pěchu jsou vyrobeny z tvrzené oceli, která je odolná proti kamenům Patentovaná předepnutá kola DD neotevírají se ani při nadměrném opotřebení OptiPack AS Přívěsné zařízení ke strojům na zpracování půdy Drcení hrud Přivalení po setí Zpětné utužení půdy, a to i v hlubších vrstvách Pneumatiky vyplněné pěnou odolné vůči kamenům HORSCH OptiPack SD OptiPack 4 SD OptiPack 5 SD OptiPack 6 SD OptiPack 8 SD Pracovní záběr (m) 4,50 5,70 6,40 7,80 Přepravní šířka (m) 2,95 2,95 2,95 2,95 Přepravní výška (m) 2,55 3,15 3,45 4,00 Délka (m) 5,15 5,15 5,95 6,65 Hmotnost (kg) Zátěž závěsu (kg) Počet řad/článků pěchu 2/39 2/49 2/55 2/67 Průměr SD-talířů (cm) Rozměr kol podvozku 400/ / / / Dvojč. hydr. okruhy Tažný prostředek (kw/k) od 30-45/ / / / Osvětlení Sériově Sériově Sériově Sériově Vysoká kvalita práce: Vysoká hmotnost pěchu ca. 600 kg/m pracovní šířky Části pěchu zpracovávají půdu a zanechávají ji ve správné struktuře Vysoká pracovní rychlost 8-15 km/hod Nízká časová náročnost údržby Jednoduchá obsluha a manipulace Vysoká hmotnost pěchu ca. 420 kg/m pracovní šířky Zpevněné pneumatiky AS zanechávají za sebou správnou strukturu půdy Vysoká pracovní rychlost 8-15 km/hod Jednoduchá obsluha a manipulace Transport: Jednoduché složení do přepravní polohy Bezpečná jízdní stabilita Nízké zatížení závěsu Jednoduché složení do přepravní polohy Bezpečná jízdní stabilita Nízké zatížení závěsu OptiPack SD Části pěchu umístěné ve dvou řadách o hmotnosti 600 kg/m Efekt samočištění a celoplošného utužení pomocí vzájemně propojených dílů pěchu OptiPack SD Podvozek pro silniční přepravu Zpevněné vypěněné pneumatiky pro vysokou hmotnost pěchu OptiPack AS se zpevněnými pneumatikami

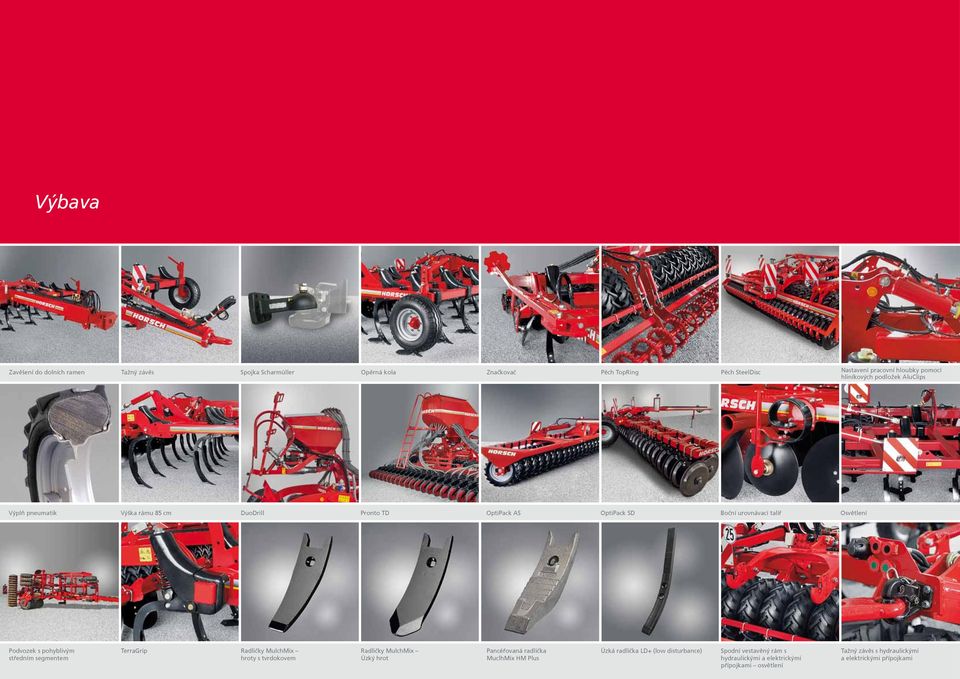

8 Výbava Zavěšení do dolních ramen Tažný závěs Spojka Scharmüller Opěrná kola Značkovač Pěch TopRing Pěch SteelDisc Nastavení pracovní hloubky pomocí hliníkových podložek AluClips Výplň pneumatik Výška rámu 85 cm DuoDrill OptiPack AS OptiPack SD Boční urovnávací talíř Osvětlení Podvozek s pohyblivým středním segmentem TerraGrip Radličky MulchMix hroty s tvrdokovem Radličky MulchMix Úzký hrot Pancéřovaná radlička MuclhMix HM Plus Úzká radlička LD+ (low disturbance) Spodní vestavěný rám s hydraulickými a elektrickými přípojkami osvětlení Tažný závěs s hydraulickými a elektrickými přípojkami

9 Váš specializovaný prodejce: HORSCH Maschinen GmbH Sitzenhof Schwandorf Germany Phone: Fax: info@horsch.com Veškeré údaje a obrázky slouží pouze pro orientaci a nejsou závazné. Technické a konstrukční změny vyhrazeny. CS ( _ver.04)
