1 ScreenLine INTELIGENTNÍ OKNO SRDCE VAŠEHO DOMOVA NOVINKA ROKU 2010

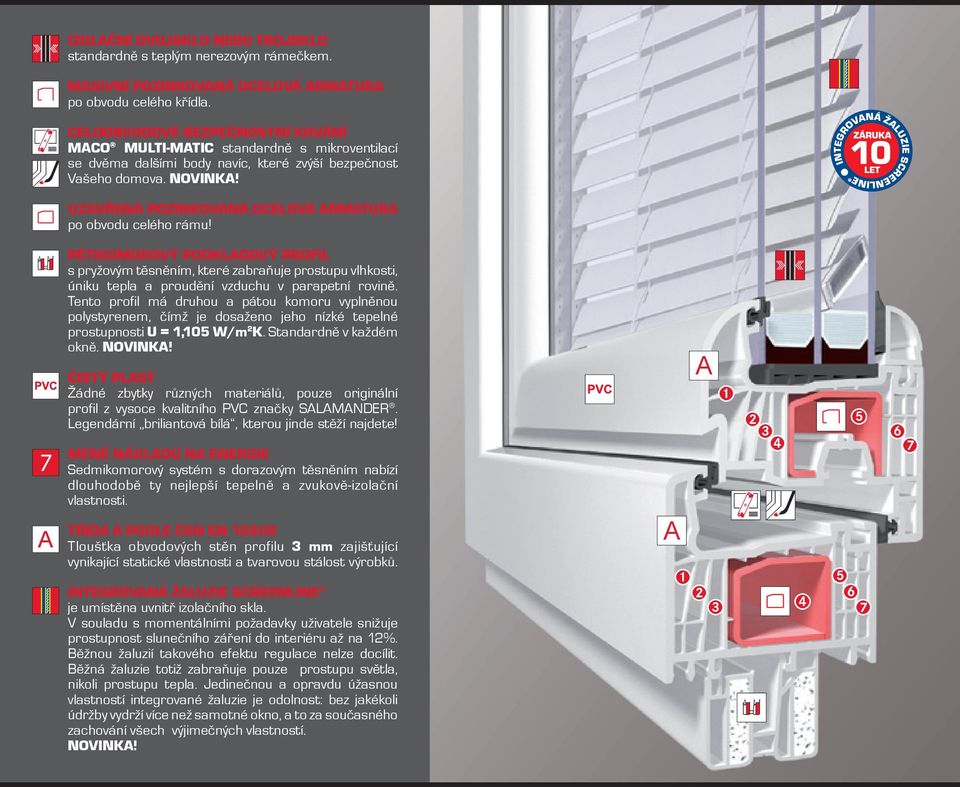

2 IZOLAČNÍ DVOJSKLO NEBO TROJSKLO standardně s teplým nerezovým rámečkem. MASIVNÍ POZINKOVANÁ OCELOVÁ ARMATURA po obvodu celého křídla. CELOOBVODOVÉ BEZPEČNOSTNÍ KOVÁNÍ MACO MULTI-MATIC standardně s mikroventilací se dvěma dalšími body navíc, které zvýší bezpečnost Vašeho domova. NOVINKA! UZAVŘENÁ POZINKOVANÁ OCELOVÁ ARMATURA po obvodu celého rámu! A PĚTIKOMOROVÝ PODKLADOVÝ PROFIL s pryžovým těsněním, které zabraňuje prostupu vlhkosti, úniku tepla a proudění vzduchu v parapetní rovině. Tento profil má druhou a pátou komoru vyplněnou polystyrenem, čímž je dosaženo jeho nízké tepelné prostupnosti U = 1,105 W/m 2 K. Standardně v každém okně. NOVINKA! ČISTÝ PLAST Žádné zbytky různých materiálů, pouze originální profil z vysoce kvalitního PVC značky SALAMANDER. Legendární briliantová bílá, kterou jinde stěží najdete! MÉNĚ NÁKLADŮ NA ENERGIE Sedmikomorový systém s dorazovým těsněním nabízí dlouhodobě ty nejlepší tepelně a zvukově-izolační vlastnosti. TŘÍDA A PODLE ČSN EN Tloušťka obvodových stěn profilu 3 mm zajišťující vynikající statické vlastnosti a tvarovou stálost výrobků. INTEGROVANÁ ŽALUZIE SCREENLINE je umístěna uvnitř izolačního skla. V souladu s momentálními požadavky uživatele snižuje prostupnost slunečního záření do interiéru až na 12%. Běžnou žaluzií takového efektu regulace nelze docílit. Běžná žaluzie totiž zabraňuje pouze prostupu světla, nikoli prostupu tepla. Jedinečnou a opravdu úžasnou vlastností integrované žaluzie je odolnost: bez jakékoli údržby vydrží více než samotné okno, a to za současného zachování všech výjimečných vlastností. NOVINKA! A 1 A

3 INTELIGENTNÍ OKNO ENERGIE ČISTOTA NÁVRATNOST SPOLEHLIVOST STABILNÍ VYSOKOPEVNOSTNÍ EXTRUDOVANÝ ALU RÁMEČEK TEPLÝ NEREZOVÝ RÁMEČEK PRO PŘERUŠENÍ TEPELNÉHO MOSTU TROJSKLO CLEARVISION S DVOJÍM POKOVENÍM PLANIBEL LOW-E TRI INTEGROVANÁ MEZISKELNÍ ŽALUZIE SCREENLINE

4 Tlak spotřebitelů klade na výplně stavebních otvorů (tj. okna a dveře) stále náročnější a náročnější požadavky. Vývoj v tomto oboru za poslední dobu zaznamenal téměř revoluční posun. Pokrok směřuje ke stále vyššímu komfortu, delší životnosti a zejména energetické úspornosti. Společnost RI OKNA a.s. tento trend svými výrobky nastolila a pokračuje v jeho rozšiřování ve všech výrobních spektrech: výsledkem, který bude v budoucnu jen obtížně překonatelný, je inteligentní okno, opravdové srdce Vašeho domova! PRINCIP FUNKCE POKOVENÍ V IZOLAČNÍM SKLE SLUNEČNÍ PAPRSEK INTELIGENTNÍ OKNO umožňuje energii nejen šetřit, ale dokonce její tok aktivně řídit i přes zasklení, a to směrem dovnitř i ven. Závisí jen na ročním období, světelných podmínkách a uživatelově požadavku na komfort. Všechna roční období od jara až do zimy mají u inteligentního okna svou důležitost. V každém ročním období se inteligentní okno chová jinak a energii buď šetří, anebo získává. S maximální dosažitelnou efektivitou, kterou nelze srovnat s doposud známými systémy slunečních kolektorů, využívá nejsilnější přírodní zdroj energie - sluneční záření. NÁVRATNOST INVESTICE Poprvé si můžete jednoduše spočítat návratnost investice vložené do inteligentního okna. Pokud do něj investujete, nemusíte řešit náklady na klimatizaci! INTELIGENTNÍ OKNO = SOLÁRNÍ KOLEKTOR Nejjednodušší, nejlevnější a nejdostupnější - řeší protichůdné požadavky kladené na okno v různých ročních obdobích. V zimě maximalizuje průchod sluneční energie dovnitř, v létě naopak průchod tepla dovnitř nedovolí, čímž udržuje tepelnou pohodu a velmi šetří či zcela eliminuje náklady na klimatizaci. INTELIGENTNÍ OKNO TVOŘÍ TŘI ZÁKLADNÍ PRVKY: 1. Superčiré trojsklo Clearvision opatřené nejmodernějším pokovením Planibel TRI (prostupnost světla Lt = 73%) spojuje optimální izolační vlastnosti a vysoké zisky ze sluneční energie dopadající na okno. Propouští maximum sluneční energie, která zadarmo vytopí obytný prostor. Je vhodné pro použití v běžných i pasivních či nízkoenergetických domech. Solární faktor g (viz protější strana) dosahuje hodnoty až 63%. 2. Integrovaná meziskelní žaluzie SCREENLINE umístěná uvnitř izolačního skla eliminuje prostup slunečního záření do interiéru přes skleněnou výplň až na 12%. Běžnou žaluzií takového efektu regulace nelze docílit, protože ta zabraňuje pouze prostupu světla, nikoli prostupu tepla. SCREENLINE disponuje jedinečnou a opravdu úžasnou vlastností, kterou je bezúdržbovost! Samozřejmě při současném zachování všech dalších výhod (životnost, lehká ovladatelnost, barevná stálost a další). 3. Vyspělý PVC nebo hliníkový rám je u všech vyráběných oken k dispozici v tradičně širokém sortimentu a kvalitě typické pro RI OKNA.

5 OPTIMÁLNÍ ZASKLENÍ DNEŠKA je definováno regulovatelným faktorem g a co nejnižším faktorem tepelného prostupu celého okna U w (U g je pak faktor tepelného prostupu udávaný pro skleněnou výplň a většinou je vždy příznivější než faktor U w ). Důraz dnes nelze klást jen na co nejlepší izolační vlastnosti skla, ale na množství energie, které můžeme při průchodu sklem optimálně regulovat. ENERGIE DOPADAJÍCÍ NA 1m 2 OKNA V PRŮBĚHU ROKU (jižní orientace, množství v kilowatthodinách kwh) Množství sluneční energie, které projde přes izolační sklo okna, je závislé pouze na solárním faktoru skla g. Inteligentní okno umožňuje tuto energii maximálně využít v zimě a její nežádoucí část (mající za následek přehřívání vnitřních prostorů) v létě odstranit. V souvislosti se změnami klimatu - bez ohledu na faktory, které ho způsobují - lze do budoucna počítat se zvýšeným množstvím teplých a slunečných dnů nejen v létě. g = 12 až 63% Ug = 0,7 PRINCIPY A FUNKCE INTELIGENTNÍHO OKNA Sklo použité při zasklení oken charakterizují dva základní faktory: U g - součinitel prostupu tepla pro skleněnou výplň okna (v zimě i v létě je žádoucí co nejnižší hodnota); např. U g pro trojsklo má hodnotu 0,7. Tato veličina udává izolační schopnosti skla a lze říci, že dnes jsou izolační schopnosti skel na pomyslném vrcholu poměru ceny a užitné hodnoty. Další zlepšení je možné, ale za cenu skokového zvýšení výrobní ceny skla. g - solární faktor neboli schopnost propouštět sluneční záření (na rozdíl od izolační schopnosti skla je v zimě žádoucí co nejvyšší propustnost, v létě naopak co nejnižší). Příklad: hodnota g = 0,48 (standardní pro běžné izolační trojsklo) udává, že přes sklo projde 48% sluneční energie. Svou podstatou jde o energetický zisk. ENERGETICKÁ BILANCE Určuje, kolik energie a jakým směrem projde sklem za sledované období, tedy skutečné energetické (a nejen izolační) vlastnosti okna. E = Ein - Eout g = E2/E1*100 [%]

6 1 PRINCIP FUNKCE IZOLAČNÍHO SKLA 1. Sluneční energie ve formě záření projde sklem ve vazbě na propustnost slunečního záření udávanou faktorem g. 2. Po dopadu sluneční energie do interiéru se předměty zahřejí a tím ohřívají celý vnitřní prostor. 3. Od zahřátých předmětů v interiéru se teplo v místnosti udrží díky izolační schopnosti skla udávané faktorem U g. 2 3

7 PROSTUP SLUNEČNÍHO TEPLA BĚŽNOU ŽALUZIÍ V LÉTĚ 2 1. Tepelné záření projde sklem a ohřeje žaluzii, která zahřívá také vnitřní obytný prostor (interiér) Tepelnou pohodu dále zhoršuje vertikální proudění tepla mezi sklem a žaluzií, protože běžná žaluzie prostupu tepla do interiéru nezabrání. PROSTUP SLUNEČNÍHO TEPLA BĚŽNOU ŽALUZIÍ V ZIMĚ 1. Mezi žaluzií umístěnou na vnitřní (interiérové) stěně okenního skla vzniká chladná vrstva Nižší teplota interiéru v zimě způsobí srážení vzdušné vlhkosti ve formě kondenzující vody.

8 PROSTUP SLUNEČNÍHO TEPLA MEZISKELNÍ ŽALUZIÍ SCREENLINE V LÉTĚ 1. Žaluzie již při mírném naklopení lamel vpouští do interiéru pouze malý zlomek slunečního tepla (cca 12%), protože na rozdíl od běžné žaluzie dokáže jeho prostupu přes sklo efektivně zabránit. 2. Na rozdíl od tepla může sluneční světlo volně procházet oknem podle požadovaného nastavení. PROSTUP SLUNEČNÍHO TEPLA MEZISKELNÍ ŽALUZIÍ SCREENLINE V ZIMĚ 1. Vhodným naklopením nebo vytažením lamel dochází k volnému průchodu slunečního tepla (solární energie) do interiéru. Solární energii tak lze využít k topení. 2. Sluneční záření dopadá přes žaluzii na předměty v interiéru, zahřívá je a tím otepluje celou místnost. Díky nízkému faktoru tepelného prostupu U g zabraňuje okno jako celek úniku takto akumulovaného tepla.

9 SCREENLINE Ztělesňuje čistý styl, eleganci a vyspělou technologii. Stínící systémy pro izolační skla jsou k dispozici v široké škále výrobků pro všechny oblasti použití. Žaluzie SCREENLINE zvyšují komfort v každém prostředí nejen doma, ale i v kancelářích a jiných veřejných budovách. PRINCIP FUNKCE Integrované žaluzie SCREENLINE jsou vloženy do meziprostoru izolačních skel a ovládají se dvojicí patentovaných rotačních magnetů přes izolační sklo. Izolační sklo je netknuté a neztrácí tak své vlastnosti. OVLÁDÁNÍ Patentovaný systém ovládání integrované žaluzie SCREENLINE pomocí dvou rotačních magnetů. Jeden magnet uvnitř skla a jeden na vnější straně umožňují ovládání žaluzie přes izolační sklo bez jakéhokoli narušení jeho těsnosti. Vnější odnímatelný ovladač v elegantním designu téměř nenarušuje výhledovou plochu. Žaluzii lze naklápět i vytahovat! NEJVĚTŠÍ PŘEDNOSTI Těsnost izolačního skla s integrovanou (vloženou) žaluzií SCREENLINE je stejná jako u skla bez žaluzie. Zajistí čistotu bez jakékoli údržby, protože uvnitř skla se neusazuje špína a prach a současně nehrozí poškození vnějšími vlivy. Při výrobě se používají odolné materiály zaručující neměnné mechanické vlastnosti. Integrované žaluzie SCREENLINE skvěle regulují intenzitu světla a tepelného záření. Jedinečnou vlastností žaluzie SCREENLINE je životnost, která se minimálně vyrovná životnosti okna jako celku. Nabízená barevná škála odstínů je nyní tvořena devíti základními barvami, jež jsou náročně testovány pro pro použití uvnitř izolačních skel. OBLASTI POUŽITÍ Integrované žaluzie SCREENLINE jsou vhodné do všech typů oken (tzn. do izolačních dvojskel i trojskel) a kromě toho i do velkorozměrových vnitřních příček. Nejlépe se uplatní především tam, kde jsou na stínící prvky kladeny vysoké funkční i architektonické požadavky na bezprašnost, odolnost proti poškození a kvalitní optické oddělení prostoru. POŽADAVKY NA VLASTNOSTI SKEL V RŮZNÝCH ROČNÍCH OBDOBÍCH U g - součinitel prostupu tepla ( = úspora topení) g - solární faktor udávající množství oknem propouštěného slunečního záření (tepla) v % ( = úspora chlazení - klimatizace) U g g LÉTO ZIMA Integrovaná žaluzie umožňuje vylepšit celkovou energetickou bilanci budovy díky možnosti regulace energetických vlastností skla. POUŽITÉ MATERIÁLY Splňují náročné požadavky kladené na žaluzie v izolačních sklech. Komponenty jsou průběžně testovány v celém procesu výroby ve vlastních laboratořích výrobce. Veškeré evropské certifikace jsou k dispozici. BARVY LAMEL Devět barev s NON-FOGGING úpravou laku pro použití v izolačních sklech. Barvy ostaních komponentů uvnitř skla jsou shodné s barvou lamel. Standardní barvy jsou bílá, stříbrná briliantová, krémová a zelenkavá.

10 Upozornění společnosti RI OKNA a.s.: Při montáži otvorových výplní dodávaných s izolačními dvojskly, trojskly a žaluziemi je nutno dodržovat optimální režim větrání a výměny vzduchu v návaznosti na objem vzduchu a vlhkost v interiéru obytného prostoru! Další informace naleznete v příslušné sekci na internetových stránkách JAK SPRÁVNĚ VĚTRAT Zabránění vzniku plísní Kondenzace vlhkosti v obytných místnostech byl pojem dříve neznámý. Před první ropnou krizí, která iniciovala vznik prvních předpisů na ochranu tepla (např. v Německu počínaje listopadem 1977), se doslova vyhánělo teplo okny ven. Původní okna kladla proudění vzduchu minimální odpor. Všichni si jistě dobře vzpomínáme na stará paneláková okna, která v létě tak dobře větrala, záclony se příjemně vlnily v letním vánku, ale v zimě jsme nevěděli, čím vším okna obložit, abychom udrželi alespoň trochu tepla v domácnosti Za tohoto stálého proudění vzduchu se vlhkost v obytném prostoru nedá udržet. S příchodem oken moderní konstrukce nastal konec průvanu. Kromě pocitu pohody tuto skutečnost pozná každý majitel nových oken již na prvním účtu za teplo. Náhle se však objevil v domácnostech nový fenomén - kondenzace vlhkosti na zasklení, vznik plísní a zhoršení vnitřního klimatu. Do popředí se dostal význam větrání, jehož úlohou je vlhký vzduch z obytných místností vyměňovat za sice chladnější, ale podstatně sušší venkovní vzduch. Princip větrání Snižování vlhkosti není jediným úkolem moderního větrání. Pro uživatele bytu je důležitá určitá kontinuální výměna vzduchu. SPÁROVÉ VĚTRÁNÍ Při tomto způsobu větrání je okno z určité části pootevřeno. V případě standardních otvíravě sklopných oken je okno zpravidla sklopeno. Tento druh větrání je ovšem podmíněn kontrolou a obsluhou: jestliže se okno ponechá sklopené dlouhodobě, může dojít i k silnému ochlazení místnosti, ochlazení zdí a velkým ztrátám tepla. NÁRAZOVÉ VĚTRÁNÍ Je podstatně efektivnější než předcházející způsob vyvětrání místnosti. Okno se na dobu cca 4-10 min. nechá otevřené, přičemž se vymění veškerý vzduch v místnosti. Energetické ztráty jsou minimální, neboť se ztratí pouze energie obsažená ve vyměněném vzduchu a neochlazuje se zdivo místnosti. K tomu je potřeba splnit určitá kritéria: REGULACE VLHKOSTI V BYTĚ - obnova vydýchaného vzduchu ODVEDENÍ ZÁPACHU A ŠKODLIVÝCH LÁTEK - regulace teploty - zabezpečení přívodu vzduchu pro případné spalování (sporák, kotel) - způsoby větrání PŘÍČNÉ PRŮVANOVÉ VĚTRÁNÍ Jde o nejintenzivnější a také nejrychlejší způsob větrání místností. Během 2 až 4 minut (podle velikosti obytné plochy) je veškerý vzduch v místnosti vyměněn. Přitom je nutno otevřít proti sobě umístěná okna a dveře. V podstatě je potřeba rozlišovat dva způsoby větrání: Přirozené větrání Nucené větrání - spárové větrání - odvětrávací zařízení - větrání oknem - klimatizace - větrání šachtou

11

12 RI OKNA a.s. Úkolky 1055, Bzenec, Česká republika Telefon: ; Fax: ; r e g i o n á l n í p a r t n e r
