1 2013 PŘEHLED KLIMATIZAČNÍCH JEDNOTEK LG 1

2 2

3 Společnost LG Electronics (LG) je silnou a stabilní nadnárodní společností, která se svojí téměř šedesátiletou tradicí patří mezi světové lídry a technologické inovátory ve spotřební elektronice, domácích spotřebičích a mobilních komunikacích. Po celém světě zaměstnává více než lidí, kteří pracují ve 114 provozech, rozmístěných na pěti kontinentech, v 82 dceřiných společnostech. Regionální pobočka LG Electronics CZ patří na českém a slovenském trhu mezi přední hráče v prodeji spotřební elektroniky. Pobočka LG Electronics CZ byla založena v roce 2003 a prostřednictvím sítě obchodních partnerů zajišťuje své aktivity jak v České republice, tak i na Slovensku. Zaměstnává více než 140 zaměstnanců a roční obrat se pohybuje v řádu miliard korun. Nabízené portfolio LG electronics CZ je rozděleno do několika kategorií, mezi které patří: + spotřební elektronika (LCD/LED, plazmové a 3D televizory, Blu-ray přehrávače, DVD systémy domácího kina, rekordéry, přehrávače a autorádia), + domácí spotřebiče (pračky a myčky s motorem DirectDrive a beznámrazové chladničky NoFrost), + mobilní telefony (především chytré telefony s operačním systémem Android/Google), + informační technika (LCD/LED, IPS a 3D monitory, vypalovací mechaniky), + klimatizační jednotky (rezidenční, komerční, Multi V, tepelná čerpadla, LED osvětlení). VIZE LG Vizí společnosti LG Electronics je stát se celosvětově vedoucí společností v oboru digitálních technologií a být jednou ze tří nejlepších firem světa v oblasti elektroniky, informací a telekomunikací. LG chce svými inovativními digitálními produkty a službami přinášet štěstí zákazníkům na celém světě. INOVACE A DESIGN Produkty společnosti LG zaručují vysokou kvalitu, inovativnost a osobitost. LG je značka, která znamená inteligenci a s životem všech lidí je vždy v harmonii. LG určuje trendy. Nové technologie si vyžadují nový design a nový design zdůrazňuje nové technologie. LG klade důraz nejen na užití nejnovějších technologií, ale i na vzhled výrobků. O tom, že designu skutečně rozumíme, svědčí celá řada ocenění. LG se pravidelně účastní soutěží CES Innovation Award, EISA Award, Reddot Design Award, if Design Award a Industrial Design Excellence Award (IDEA). ŽIVOTNÍ PROSTŘEDÍ Jednou z hlavních a dlouhodobých aktivit společnosti LG je stejně tak i být ohleduplní vůči životnímu prostředí. V roce 2009 byl spuštěn globální program Life s good when is green, tedy Život je fajn, když je zelený. Hlavním cílem je trvale udržitelný rozvoj prostřednictvím ekodesignu a ekoproduktů, omezení nebezpečných materiálů, odpovědná recyklace elektroniky a zabývání se globálními klimatickými změnami. LG rovněž přijala vlastní přísné ekologické normy, které odrážejí požadavky zákazníků tak, aby se společnost LG stala více ekologicky zodpovědná. Současně všechny výrobky LG jsou plně v souladu se všemi směrnicemi a zákony platnými v České republice,na Slovensku i v rámci celé Evropské unie LG klimatizace 3

4 ENERGETICKÝ ŠTÍTEK Díky inovativní technologii jsou klimatizační jednotky bezpečné pro Váš domov. Kromě toho zaručují, že i prostředí ve Vaší kanceláři bude nejen přirozené a příjemné, ale současně finančně dostupné, neboť tato řešení přinášejí úspory. SEER SCOP A+++ SEER 8.5 SCOP 5.1 A SEER < SCOP < 5.1 A+ 5.6 SEER < SCOP < 4.6 A 5.1 SEER < SCOP < 4.0 B 4.6 SEER < SCOP < 4.0 C 4.1 SEER < SCOP < 3.1 D 3.6 SEER < SCOP < 2.8 E 3.1 SEER < SCOP < 2.5 F 2.6 SEER < SCOP < 2.5 G SEER < 2.6 SCOP < 1.9 * SEER: koeficient roční energetické účinnosti (chlazení) * SCOP: koeficient roční energetické účinnosti (topení) 4

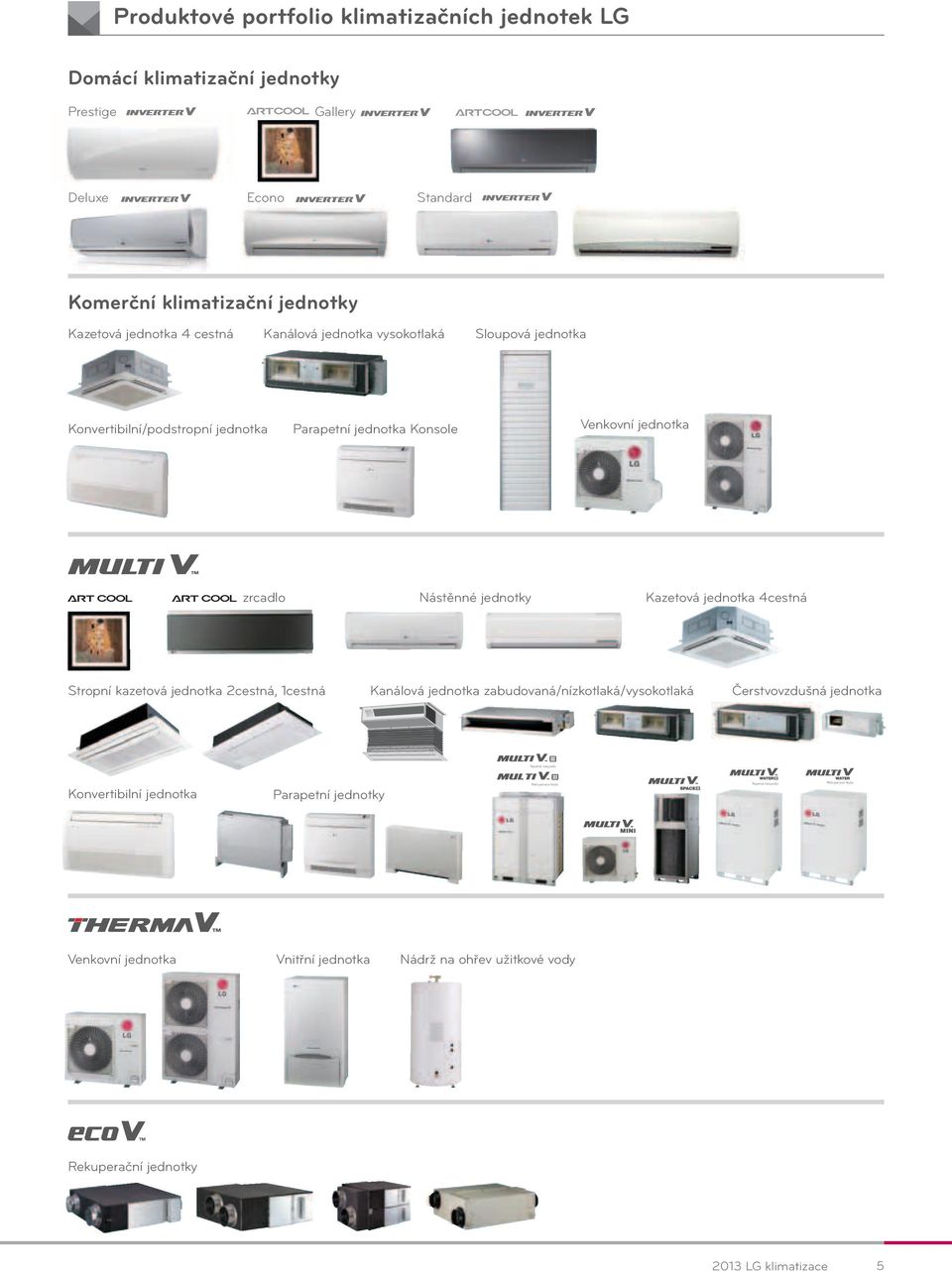

5 Produktové portfolio klimatizačních jednotek LG Domácí klimatizační jednotky Prestige Gallery Deluxe Econo Standard Komerční klimatizační jednotky Kazetová jednotka 4 cestná Kanálová jednotka vysokotlaká Sloupová jednotka Konvertibilní/podstropní jednotka Parapetní jednotka Konsole Venkovní jednotka zrcadlo Nástěnné jednotky Kazetová jednotka 4cestná Stropní kazetová jednotka 2cestná, 1cestná Kanálová jednotka zabudovaná/nízkotlaká/vysokotlaká Čerstvovzdušná jednotka Tepelné čerpadlo Konvertibilní jednotka Parapetní jednotky Rekuperace tepla Tepelné čerpadlo Rekuperace tepla Venkovní jednotka Vnitřní jednotka Nádrž na ohřev užitkové vody Rekuperační jednotky 2013 LG klimatizace 5

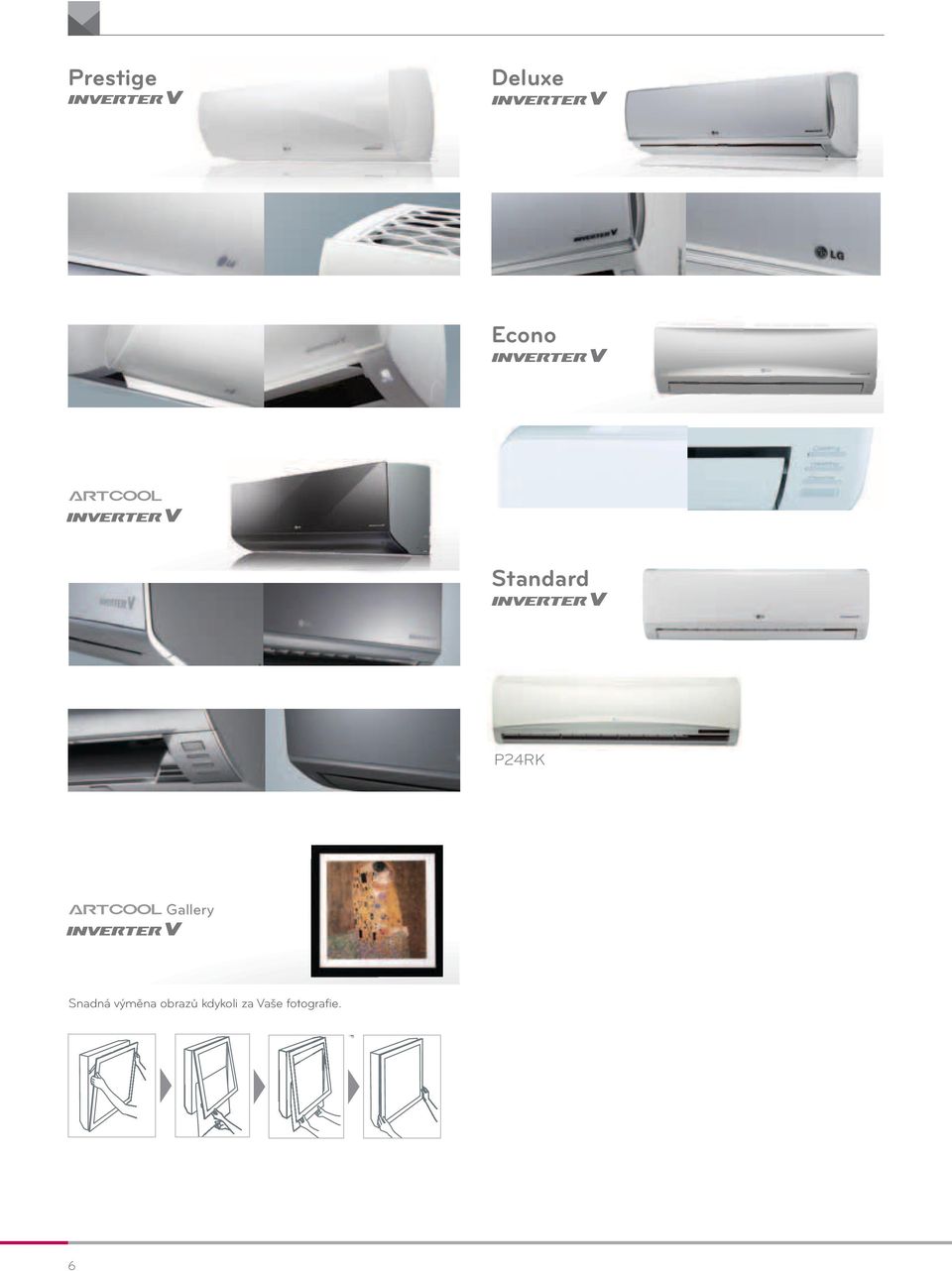

6 Prestige Deluxe Econo Standard P24RK Gallery Snadná výměna obrazů kdykoli za Vaše fotografie. 6

7 Prestige Inverter V Válcový tepelný výměník Automatické čištění BLDC motor a ventilátor se šikmými lopatkami DC Invertor Dvojitý rotační kompresor Stylový design Optimalizované proudění vzduchu Snadná a rychlá instalace Multi ochranný filtr Plástvový filtr ionizátor Topení 2013 LG klimatizace 7

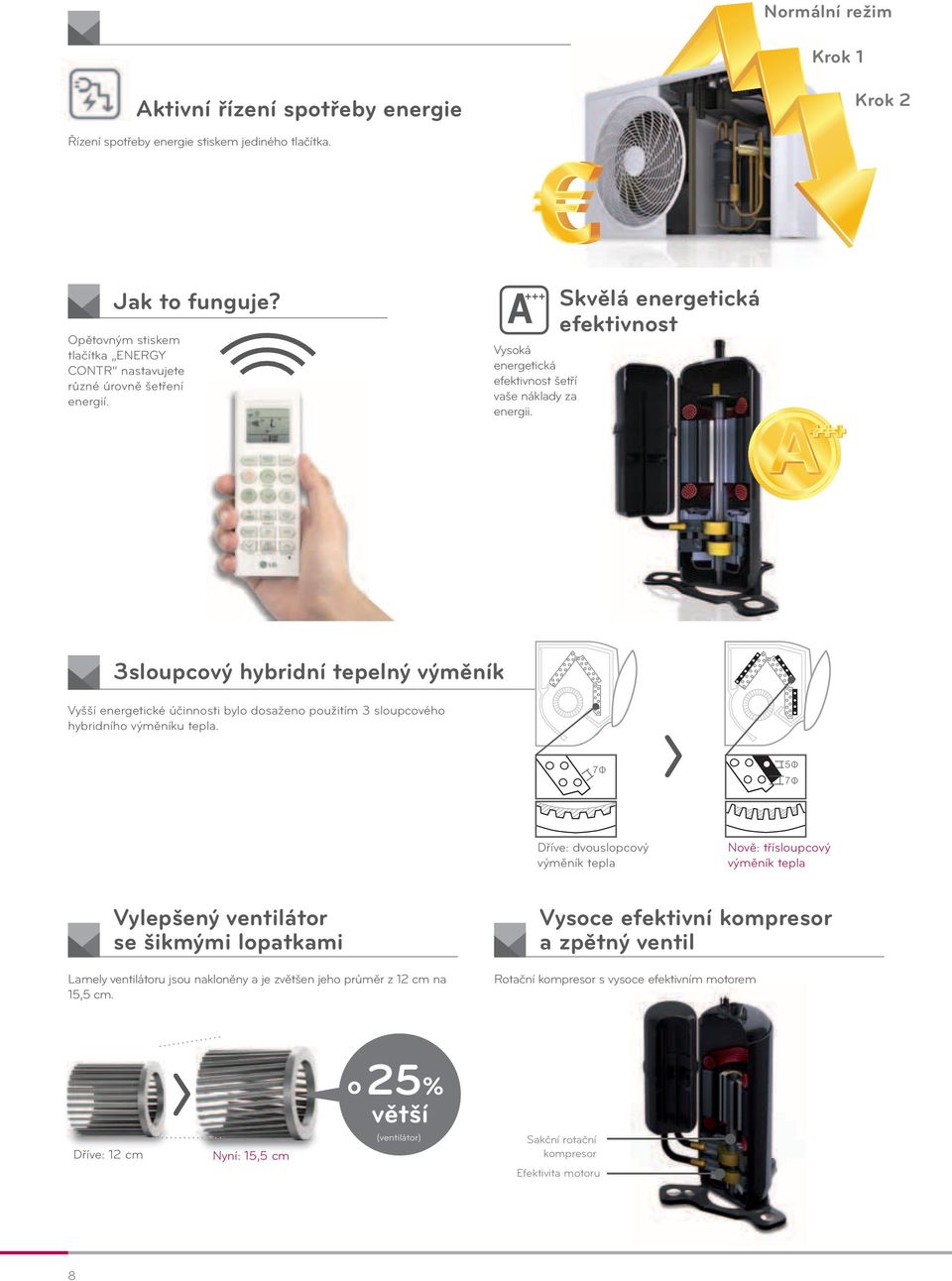

8 Normální režim Krok 1 Aktivní řízení spotřeby energie Krok 2 Řízení spotřeby energie stiskem jediného tlačítka. Jak to funguje? +++ Opětovným stiskem tlačítka ENERGY CONTR nastavujete různé úrovně šetření energií. A Vysoká energetická efektivnost šetří vaše náklady za energii. Skvělá energetická efektivnost 3sloupcový hybridní tepelný výměník Vyšší energetické účinnosti bylo dosaženo použitím 3 sloupcového hybridního výměníku tepla. 7Φ 5Φ 7Φ Dříve: dvouslopcový výměník tepla Nově: třísloupcový výměník tepla Vylepšený ventilátor se šikmými lopatkami Lamely ventilátoru jsou nakloněny a je zvětšen jeho průměr z 12 cm na 15,5 cm. Vysoce efektivní kompresor a zpětný ventil Rotační kompresor s vysoce efektivním motorem Dříve: 12 cm Nyní: 15,5 cm o 25% větší (ventilátor) Sakční rotační kompresor Efektivita motoru 8

9 BLDC motor Nízká hlučnost (17dB) ventilátor se šikmými lopatkami Nejnižší možná úroveň akustického tlaku. tichý režim nízkovybrační kompresor Jet Cool Rychlé zchlazení o 5 C během 5,6 minuty. 5.6min. Cools in 5,6min 4cestné proudění vzduchu Proudění vzduchu všemi čtyřimi směry. 4cestné proudění vzduchu 5 c 4cestné proudění vzduchu Vysoká efektivita Tepelné čerpadlo uspoří až 80% nákladů oproti konvenčnímu elektrickému radiátoru. A +++ Energetická úspora při topení 100% 36% úspora Předpokládaná spotřeba je pod průměrným evropským SEER/SCOP. konvenční model Prestige H12AK Výkonné topení nastavená teplota 23 ºC Teplota Prestige Inverter V Konvenční neinvertní klimatizace počáteční teplota 7 ºC o 50% rychleji Čas Snadná instalace konvenční LG konvenční LG konvenční LG 6-8 mm 1-2 mm 145 mm 100 % 145 % mm 2013 LG klimatizace 9

10 Multi ochranný filtr Dvojitý ochranný filtr Viry Prach Alergeny 3M Mikro ochranný filtr Antivirový a antialergenní filtr +0.3~0.4 KV -0.4~0.45 KV Ionizátor H H H H H H Vygenerování iontu Obklopení škodlivé látky Tvorba OH radikálů Chemická reakce Úplná sterilizace Automatické čištění * * Dvojitý ochranný filtr Zajšťuje snazší čištění a údržbu jednotky. * * * Automatické vyšušení vnitřku klimatizace Sterilizace pomocí iontů 10

11 Vysoká spolehlivost Single a Multi Split od LG tlakový senzor tepelný senzor Vynikající energetická efektivnost Výstupní teplota 40 ºC vysoká efektivnost SEER SCOP % Kontrola tlaku a teploty Kontrola teploty * Model MU3M19.UE2 3 5 Čas 1 2 Venkovní zatížení Výkon Vysoce výkonný výměník tepla BLDC technologie motoru ventilátoru Pohotovostní režim Silný BLDC kompresor 3 4 Chlazení Venk. teplota Venkovní zatížení Topení Venk.teplota Vylepšená reakce na provozní zatížení Venk.teplota 2013 LG klimatizace 11

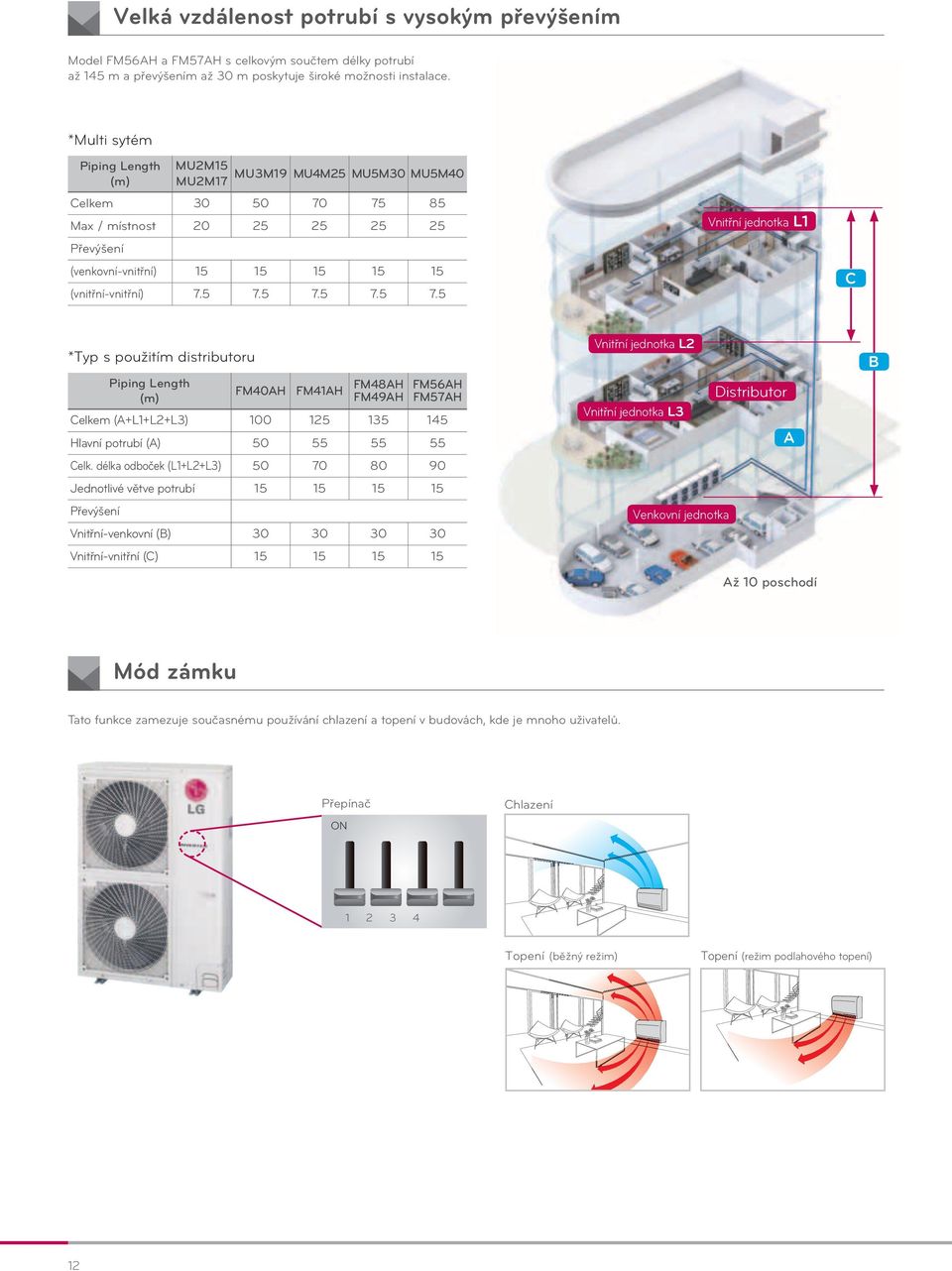

12 Velká vzdálenost potrubí s vysokým převýšením Model FM56AH a FM57AH s celkovým součtem délky potrubí až 145 m a převýšením až 30 m poskytuje široké možnosti instalace. *Multi sytém Piping Length (m) MU2M15 MU3M19 MU4M25 MU5M30 MU5M40 MU2M17 Celkem Max / místnost Převýšení (venkovní-vnitřní) (vnitřní-vnitřní) Vnitřní L1 jednotka L1 C *Typ s použitím distributoru Piping Length (m) FM40AH FM41AH FM48AH FM49AH FM56AH FM57AH Celkem (A+L1+L2+L3) Hlavní potrubí (A) Celk. délka odboček (L1+L2+L3) Jednotlivé větve potrubí Převýšení Vnitřní-venkovní (B) Vnitřní-vnitřní (C) Vnitřní jednotka L2 Distributor Vnitřní jednotka L3 A Venkovní jednotka Až 10 poschodí B Mód zámku Tato funkce zamezuje současnému používání chlazení a topení v budovách, kde je mnoho uživatelů. Přepínač ON Chlazení Topení (běžný režim) Topení (režim podlahového topení) 12

13 Kompatibilní vnitřní jednotky Celkem 17 vnitřních jednotek lze použít jak pro systém CAC SPLIT, tak CAC MULTI. Kazetové: CT09 NR2, CT12 NR2, CT18 NQ2, CT24 NP2 Kanálové: CB18 NH2, CB24 NH2, CB09L N12, CB12L N22, CB18 N22, CB24L N32 Konvertibilní / podstropní: CV09 NE2, CV12 NE2, CV18 NJ2, CV24 NJ2 Konzole: CQ09 NA0, CQ12 NA0, CQ18 NA0 CAC venkovní jednotka Kompatibilní vnitřní jednotky MULTI venkovní jednotka CT09 NR2 / CT12 NR2 CT18 NQ2 CT24 NP2 CB18 NH2 / CB24 NH2 CB09L N12, CB12L N22, CB18 N22, CB24L N32 CV09 NE2 / CV12 NE2 CV18 NJ2 / CV24 NJ2 CQ09 NA0 / CQ12 NA0 / CQ18 NA0 Tichý noční provoz Tichý noční provoz snižuje úroveň hlučnosti v noci nastavením přepínače na venkovní jednotce. Chlazení Výkon Zatížení Úroveň hluku Vrchol zatížení o 3dB méně 8 hodin 9 hodin Nejvýše Začátek nastavení nastavená venkovní teplota Noc Konec nstavení Den Noc 2013 LG klimatizace 13

14 1 Nový BLDC invertní motor ventilátoru Nově designovaná vrtule ventilátoru (Super aero ventilátor) OLD Nízká hlučnost díky inovovativnímu tvaru lopatky Zakřivený tvar minimalizuje odpor vzduchu NEW Změna tvaru poskytuje vysoký objem vzduchu a vysoký statický tlak Technologie cyklónového dochlazovače Podchlazení chladícího okruhu 4 Kapalina 3 Kapalina+plyn 3 2 Kondenzátor Chladicí okruh P SC EEV Chladící okruh Comp 2 1 EEV Výparník Výkon H 4 V-scroll (LG BLDC invertní kompresor) 6 FDD (Zjištění a diagnostika chyby) 1 Zlepšení výkonu o 75% (snížení spotřeby energie ve srovnání s AC motory) FDD 1 2 Rotor Ocelové pláty ND magnety Vylepšené dodávky oleje při low troque 5 2 Mechanismus dodávání oleje Optimalizace distributoru chladiva Snížení množství oleje Vysoce efektivní olejová pumpa 7 Nový systém řízení oleje (HiPOR( TM )) HiPOR je nová technologie, která maximalizuje spolehlivost a účinnost kompresoru snížením tlakových ztrát prostřednictvím přímé distribuce chladiva a oleje do vysokotlaké strany pomocí čerpadla instalovaného uvnitř kompresoru. Kompresor Olejový separátor Kompresor Olejový separátor 6ºC 6ºC 1ºC 1ºC COP 5 % zlepšení HiPOR TM 6ºC 6ºC Nízký tlak Kompresor Vysoký tlak separátor Olejový Ztráta energie Konvenční Nízký tlak Kompresor Vysoký tlak separátor Olejový Bez ztráty energie MULTI V III 1ºC 1ºC Konvenční MULTI V III 14

15 Flexibilní kombinace vnitřních jednotek Podíl připojitelných vnitřních jednotek až 200% K Multi V III je možné připojit až 64 vnitřních jednotek. Podíl připojitelných vnitřních jednotek Připojitelný počet vnitřních jednotek Různé druhy vnitřních jednotek až 200% až typů, 71 modelů 200% výkonu lze dosáhnout jen v určitých případech. Kombinační tabulka (50~200%) Počet venkovních jednotek Vysoká efektivita chlazení a topení Konvenční MULTI V lll 1 200% 2 160% 3 130% více než 3 130% Nepřetržitý provoz vytápění Provozní rozsah vytápění 16% Zvýšení COP 17% 5% Konvenční Chlazení Celková dodávka tepla % 25% Kapacita MULTI V lll Konvenční Topení bez topení přerušení režimu Konvenční Topení bez topení přerušení režimu Topení Porovnání COP (u jednotek 8Hp) Konvenční MULTI V III OFF OFF Dodávka tepla Vytápění Dodávka tepla Vytápění Bez topení Trvalé vytápění Time Čas *nepřetržitý provoz vytápění může být přepnut na odtávací režim v závislosti na venkovních podmínkách Čelní nasávání a čelní distribuce vzduchu Ventilátor s vysokým statickým tlakem MULTI V SPACE II Bez snížení účinnosti! Teplý vzduch Vítr Různá provedení a způsob instalace. 7m/s venkovní jednotka levá 7m/s Konvenční Konvenčn MULTI V IIl venkovní jednotka pravá 2013 LG klimatizace 15

16 Prodloužená délka potrubí a převýšení Použití technologie invertního řízení a cyklonového podchlazení okruhu dovoluje navrhnout systém s delší délkou potrubí a vysokým převýšením. Jednotkyumožňují flexibilní přístup k projektům a zohledňují specifické požadavky na výškové a rozlehlé budovy. Synchronní provoz chlazení a topení Vysoké COP až 7,1 (v režimu chlazení (40 %) + topení (60 %)) Spotřeba energie snížena o 30 % max. vzdálenost potrubí 225 metrů celková délka všech potrubí max m 8 7 Chlazeni Max.COP (7.1) Topení 6 max. převýšení mezi vnitřní a venkovní jednotkou 110 metrů 5 4 max. převýšení mezi vnitřními jednotkami 15 metrů poměr provozu (%) * venkovní teplota: 7 C DB / 6 C WB * vnitřní teplota: 20 C DB / 15 C WB max. vzdálenost potrubí od prvního rozbočovače 90 metrů Cooling IT Room Cooling Celková délka potrubí Max. délka potrubí (ekvivalentní) Max. vzdálenost potrubí od prvního rozbočovače (dle podmínek aplikace) Max. převýšení mezi vnitřní a venkovní jednotkou Max. převýšení mezi vnitřními jednotkami Max. převýšení mezi venkovními jednotkami 1000 m 200 m (225 m) 40 m (90 m) 110 m 15 m 5 m Heating Office Heating Gym MULTI V Water II systém pro geotermální aplikace Room Využívá zdroj tepla v půdě jako obnovitelného zdroje energie pro chlazení a vytápění budovy. Zdroj tepla může být čerpán z půdy, podzemní vody, jezera, řeky, atd. Voda nebo nemrznoucí směs cirkuluje uzavřeným systémem HDPE (High Density poly-etylen) potrubí uložené pod zemským povrchem. Jedná se o vysoce efektivní a ekonomicky šetrný MULTI-V systém využívající řešení "zelené energie". - pracovní rozpětí teplot vody se pohybuje mezi -5 C 45 C. - Nemrznoucí směs by měla být použita pro každou aplikaci. ** Aplikaci je třeba konzultovat s místní kanceláří LG. Poskytování různých aplikací Kombinace řešení různých klimatizačních systémů LG současně poskytuje optimální uživatelský komfort. chlazení/topení TUV/podlahové vytápění ventilace/zvlhčování standardní vnitřní jednotka chlazení a topení teplá užitková voda podlahové / pokojové vytápění výměník tepla DX výměník zvlhčování chlazení (fan coil) ECO V DX odsávání vzduchu venkovní vzduch přívod vzduchu odvod vzduchu ventilace/zvlhčování 16

17 Schématický diagram vysokoteplotního Hydro Kitu Náklady na energie mohou být ušetřeny využitím zbytkového tepla z interiéru pro chlazení venkovní jednotka vzduch-chladivo vysokoteplotní vodní sada chladivovoda chladivochladivo teplá užitková voda Ochlazování chladiva vzduch Distribuční box Absorpce tepla 50 ºC 80 ºC MULTI V chlazení vnitřních prostor Vysokoteplotní diagram tlak R410A voda druhý stupeň R134A první stupeň Nádrž TUV Emise tepla Heat Emission vzduch entalpie ohřátá voda Funkce připojení klimatizačního systému Vysoká účinnost výměníku Vysoké účinnosti jednotky a komfortu vnitřního prostředí je dosaženo koncepcí výměníku, v němž dochází k rekuperaci energie vnitřního a venkovního vzduchu a takto je upravena teplota venkovního vzduchu před jeho distribucí do místnosti. Kromě teploty současně upravuje vlhkost vzduchu a tím zlepšuje klima uvnitř místnosti. Možnost instalace blokování provozu větracího systému současně s klimatizací. Jednotku je možné ovládat individuálně, nebo propojit s klimatizací. Tuto funkci můžeme aktivovat jen s pomocí příslušného dálkového ovladače. čerstvý vzduch ohřátý vzduch z místnosti chladný vzduch do místnosti režim chlazení/topení nastavení teploty Air Filter venkovní vzduch vzduchový filtr PQRCVSL0 PQRCVSL0QW Teplené čerpadlo vzduch-voda od LG je nejlepší řešení otopného systému pro novostavby, je vhodný i pro rekonstrukce starších objektů. THERMA V Hydrokit Nádrž teplé užitkové vody Radiátor Solární panel Pokojový termostat Podlahové topení Venkovní jednotka 2013 LG klimatizace 17

18 2013 Line Up Dálkové ovladače Centrální ovladače Gateway AHU Kit Elektronické příslušenství Drátové dálkové ovladače Standard Deluxe Jednoduchý PQRCVSL0 PQRCUDS0 (Bílá) PQRCVCL0Q (Černá/ Jednoduchý) Bezdrátový dálkový ovladač PQWRHDF0 Jednoduchý centrální ovladač PQCSZ250S0 AC Smart & modul pro připojení až 128 jednotek AC Smart ll PQCSW320A1E Modul přídavných funkcí PQCSE341A0 PQCSE342A0 ACP & AC manažer PQCPA11A0EPA11A0E (bez I/O) PQCPB11A0E (s I/O) PQCSS520A0E (AC Manager) Rozhraní pro nadřazený systém PQNFB16A1 (LONWORKS ) PQNFB17B0 (BACnet/ Modbus) PI 485 & DO modul PI 485 PMNFP14A1 PMNFP14A0 PHNFP14A0 PSNFP14A0 DO Modul PQNFP00T0 Řídicí modul PUCKA0 PRCKA0 EEV modul PRLK048A0 PRLK096A0 PDI Suchý kontakt Sada řízení proměnného průtoku vody Nezávislý napájecí modul Čidlo CO 2 Dálkové teplotní čidlo Přepínač Chlazení/ Topení El. kabely skupinového ovládání Zónový ovladač Sada pro zimní výbavu CTI (převodník signálu z termostatu) PQRCVSL0QW PQRCUDSOB (Modrá) PQWRHQ0FDB Řídicí modul PRCKD20E PRCKD40E PQRCUDSOS (Stříbrná) PQRCVCL0QW (Bílá/ Jednoduchý) Expanzní sada PQCSE440U0 AC Smart Premium Expanzní modul PATX13A0E PATX20A0E PATX25A0E PATX35A0E PATX50A0E PQRCHCA0Q (Černá/Hotelový) PQCSW421E0A PQRCHCA0QW (Bílá/Hotelový) AC Smart Premium - novinka 2013 Je možné řídit jednotky (vnitřní jednotky, rekuperační jednotky, zap/vyp / tepelná čerpadla, VZT jednotky, chillery) a registrovat je do systému. Venkovní jednotka Vnitřní jednotka č. 1 Vnitřní jednotka č. 2 Vnitřní jednotka č. 3 ECO V DX Hydro Hd Kit ECO V Modul pro zapnuto/vypnuto AWHP Venkovní jednotka AWHP Vnitřní jednotka AHU Chiller 18

19 Referenční instalace Janáčkova akademie múzických umění, Brno Masarykova Univerzita, Brno Molákova Business Center, Praha Komerční banka, Hranice na Moravě Bolzanova, Praha Old Inn Hotel, Český Krumlov ASCO Truck, Košice Nová Mýtna, Bratislava 2013 LG klimatizace 19

20 Společnost LG Electronics CZ, s.r.o. neručí za tiskové chyby, které se mohou v katalogu vyskytnout. Změna technických parametrů bez předchozího ohlášení je možná. Použití jakékoliv části obsahu katalogu je možno pouze s výslovným souhlasem LG Electronics CZ, s.r.o. Obchodní značky, názvy a ochranné známky použité v tomto katalogu jsou předmětem práv a nároků jejich vlastníků. LG Electronics CZ s.r.o. Zlatý Anděl Nádražní 23/344, 15300, Praha 5, Česká republika, Tel.: infolinka
