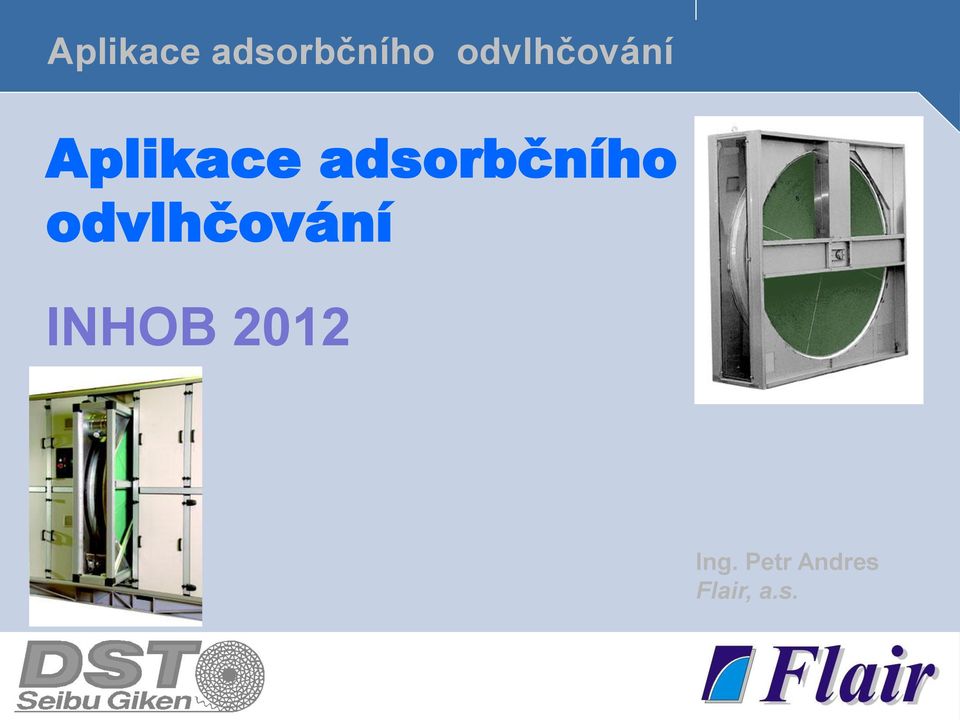

1 Aplikace adsorbčního odvlhčování INHOB 2012 Ing. Petr Andres Flair, a.s.

2 Potřeba odvlhčení bazény stavby (HSV, havárie, živelné pohromy, zemní izolace) technologie (elektrotechnika, sklo, plasty, lithiové baterie, nanotechnologie) skladování a výroba hygroskopických materiálů (potraviny, farmacie) ledové plochy chladírny, mrazírny laboratoře, depozitáře, zkušebny

nanotechnologie) skladování a výroba hygroskopických materiálů

3 Potřeba odvlhčení bazény 28 C/ 60 % r.v.; x=14, 5 g/kg ; tr=19,5 C stavby 20 C/ 50 % r.v.; x= 7,3 g/kg ; tr= 9,3 C technologie 22 C/<30 % r.v.; x< 5 g/kg ; tr< 3,5 C skladování a výroba hygroskopických materiálů <10 C/<50 % r.v.; x< 3,8 g/kg ; tr< 0 C ledové plochy 10 C/<60 % r.v.; x= 4,5 g/kg ; tr= 2,6 C chladírny, mrazírny tr<tp laboratoře, depozitáře, x< 0,5 g/kg; tr< -30 C zkušebny

v.; x= 4,5 g/kg ; tr= 2,6 C chladírny, mrazírny tr<tp laboratoře, depozitáře, x< 0,5 g/kg; tr<

4 Metody odvlhčení vzduchu ohřev vzduchu pouze sníží relativní vlhkost bez změny vodního obsahu kondenzace adsorbce 40 C 30 C 20 C Adsorpce 5 g/kg 15 g/kg Ohřev 30% 50% 70% 100% 10 C 0 C Kondenzace -10 C Inge-95

kondenzace adsorbce 40 C 30 C 20 C Adsorpce 5 g/kg

5 Adsorbční nebo kondenzační?

6 Kondenzační odvlhčení Expanzní ventil Vlhký vzduch Suchý vzduch Výparník / Chladič Kompresor chladicího okruhu Inge-95 Kondenzátor / Ohřívač vzduchu Kondenzát Pro lepší klima Jan Bátěk, 2009

7 Kondenzační odvlhčení Provozní rozsah Horní mez Spodní mez C C (riziko namrzání, snížení účinnosti) Dosažitelné odvlhčení x>5,5g/kg (>20 C/35% r.v.) S klesající teplotou klesá účinnost Optimální pro vyšší vlhkosti a vyšší teploty

8 Adsorbční odvlhčení Provozní rozsah Horní mez C, spodní mez není omezena Dosažitelné odvlhčení standardně při řízených podmínkách x < 5 g/kg x < 1,5 g/kg (20 C; <10% r. v.) pro speciální případy tr < -30 C / x = 0,23 g/kg (-40 C / x = 0,08 g/kg) S rostoucí teplotou klesá účinnost Optimální pro nízké teploty a nízké vlhkosti

9 Adsorbční odvlhčení odvlhčení a regenerace Regenerační teplota C Možnosti regenerace elektrický ohřívač parní výměník plynový ohřívač horkovodní ohřev

10 Adsorbční odvlhčení Regulace odvlhčovacího výkonu stupňovitá plynulá Obvykle pouze hlídání kritické meze, jen zřídka pásmo Dosažitelná tolerance ± 5% r.v. Pro užší pásmo nutná kombinace s přesným zvlhčovačem

meze, jen zřídka pásmo Dosažitelná tolerance ± 5% r.

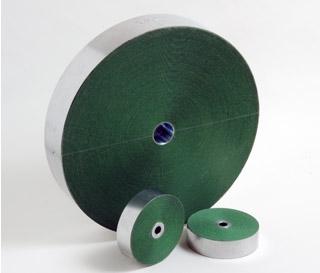

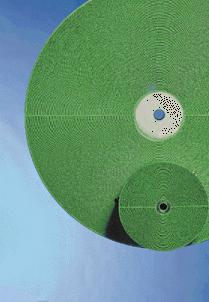

11 Adsorbční odvlhčení Rotory DST Seibu Giken se silikagelovým povrchem SSCR SSCR-U SSCR-H Hygienický SSCR-M bez silikonu SZCR - zeolit Pro lepší klima Jan Bátěk, 2009

12 Adsorbční odvlhčení Rotory DST Seibu Giken se silikagelovým povrchem SSCR Vysoká pohltivost vodní páry Bez rizika samovolného uvolnění Vysoká životnost Keramický nosič Bakteriostatické Bez úletu prachových částic Omyvatelné

páry Bez rizika samovolného uvolnění Vysoká životnost

13 Adsorbční odvlhčení Uspořádání DST Consorb vhodné pro vysoké vstupní vlhkosti a nízkou regenerační teplotu t4 = 50 C x4 = 25 g/kg treg =/< 145 C t2 = t K dx = / < 6 g/kg t1 < 28 C; x1

14 Adsorbční odvlhčení Uspořádání DST Recusorb vhodné nízkou výstupní teplotu a vlhkost t4 = 50 C x4 = 25 g/kg treg << 145 C t2 = t K dx = / > 6,5 g/kg t1 < 28 C; x1

15 Adsorbční odvlhčení Související úpravy odvlhčovaného vzduchu předchlazení - pro zvýšení účinnosti dochlazení - pro eliminaci ohřátí

16 Adsorbční odvlhčení - kombinace s tepelným čerpadlem Uspořádání DST Econosorb Kombinace adsorbce s tepelným čerpadlem vhodné nízkou výstupní teplotu a nízkou vlhkost t2 = t1 dx = 8,5 g/kg t C;

17 Adsorbční odvlhčení - kombinace s tepelným čerpadlem Uspořádání DST Frigosorb vhodné nízkou výstupní teplotu a vlhkost t4 = 50 C x4 = 25 g/kg treg < 145 C t2 = t K x2 = x1 6,5 g/kg t1 < 28 C; x1

18 Zimní stadiony vyloučení kondenzace na podchlazené stropní konstrukci omezení vytváření hrbolů na ledu z kondenzátu mlha nad ledem a rosení plexiskla Regulace vlhkosti od rosného bodu Optimum 10 C / x< 4,5 g/kg

z kondenzátu mlha nad ledem a rosení plexiskla

19 Farmaceutický průmysl vážení materiálu a plnění kapslování a lisování skladování

20 Potravinářský průmysl výroba cererálií a sušených potravin čokoláda a cukrovinky prevence namrzání výměníků po čištění výrobních prostor

21 Adsorbční odvlhčení - aplikace Lisování plastů vlhkost způsobuje deformace a povrchové vady při lisování

22 Adsorbční odvlhčení - aplikace Elektrotechnický průmysl výroba kondenzátorů Elektrotechnický průmysl výroba lithiových baterií Výroba autoskel vlhkost při lepení vrstvených skel snižuje index průhlednosti

23 Chladírny a marazírny ochrana vchodů proti pronikání vzdušné vlhkosti jako prevence namrzání výparníků a chladičů

24 Adsorbční odvlhčení - aplikace Archivy a depozitáře fotografické archivy, ochrana vzácných tisků proti plísním Sklady hygroskopického materiálu výbušniny a střelivo (! - SNV), vojenský materiál Vysoušení zásobníků

25 Adsorbční odvlhčení - aplikace Vodní díla, tunelové stavby a úpravny vody ochrana stavební konstrukce a armatur

26 Děkujeme za pozornost Prezentace na
