2 U příležitosti desetiletého působení značky URMET DOMUS na trhu v České a Slovenské republice přinášíme našim zákazníkům a uživatelům našich výrobků nový katalog, který postihuje generační změnu ve standardním sortimentu výrobků pro domovní komunikaci. Katalog současně představuje nové řady výrobků, které již zasahují i do jiných oblastí komunikací a svým využitím pojem domovní komunikace přesahují. Úspěšnost výrobků URMET DOMUS na trzích v téměř sto zemích celého světa je dána především snahou společnosti přinášet na trh výrobky s vynikajícím designem vhodným do všech typů interiérů a díky své snadné obsluze i přátelské pro své uživatele. Neustálý důraz kladený na technickou úroveň řadí výrobky URMET DOMUS na čelné místo mezi ostatními výrobci zařízení pro domovní komunikaci. Výsledky technického vývoje moderních digitálních systémů přinesly takové zjednodušení, že dvou, případně čtyřvodičová instalace a oživení zařízení pouze jedním technikem je považováno za samozřejmost i u těch nejsložitějších systémů. Věříme, že uživatelé, kteří již získali zkušenost s našimi výrobky, mohou potvrdit, nakolik přispívá k pocitu bezpečí, když URMET STOJÍ STRÁŽ PŘED VAŠIMI DVEŘMI.

3 OBSAH str ANALOGOVÉ DOMOVNÍ TELEFON 1133 TELEFON 1134 PŘÍSLUŠENSTVÍ SYSTÉMŮ DOMOVNÍCH TELEFONŮ str SPECIÁLNÍ SYSTÉMY INTERKOM 75 INTERKOM 96 str DOMOVNÍ VIDEOTELEFON 170 VIDEOTELEFON 1703 VIDEOTELEFON 1705 VIDEOMODUL 173 PŘÍSLUŠENSTVÍ SYSTÉMŮ DOMOVNÍCH VIDEOTELEFONŮ str TLAČÍTKOVÉ PANELY TLAČÍTKOVÝ PANEL 118 TLAČÍTKOVÝ PANEL 119 TLAČÍTKOVÝ PANEL 1145 POŠTOVNÍ SCHRÁNKY TLAČÍTKOVÝ PANEL 75 TLAČÍTKOVÝ PANEL ANTIVANDAL AV TLAČÍTKOVÝ PANEL ANTIVANDAL 1155 UMĚLECKÝ TLAČÍTKOVÝ PANEL str DIGITÁLNÍ SYSTÉMY DIGITÁLNÍ SYSTÉM 107 (VIDEOSYSTÉM 1074) DIGITÁLNÍ SYSTÉM 108 str. 38 PŘÍMÉ OVLÁDÁNÍ str. 40 TELEFONNÍ ZAŘÍZENÍ str. 4 VÝROBKY GROTHE 3

4 ANALOGOVÉ DOMOVNÍ Systémy analogových domovních telefonů jsou základním způsobem kontroly vstupu do objektů. Pro řešení těchto systémů jsou k dispozici různé typy tlačítkových panelů a domovních telefonů. Podle způsobu zapojení rozlišujeme systémy pro 4+n a 1+n vodičový rozvod. U nových instalací jsou obvykle používány systémy 4+n, které umožňují realizovat funkci interkomu a funkci diskrétní konverzace. Při rekontrukcích, kdy je často k dispozici pouze stávající rozvod domovních zvonků, je vhodné použít 1+n systémy funkce diskrétní konverzace je přirozenou vlastností těchto systémů. 4

5 TELEFON Domovní telefon, tlačítko pro odemykání, (bílý) 1133/1 Domovní telefon, tlačítko pro odemykání, 1 servisní tl., (bílý) 1133/10 Domovní telefon, aktivační tl. na mikrotelefonu, (bílý) 1133/1 Domovní telefon, tlačítko pro odemykání, 1 přídavných tl., 1 servisní tl., přídavný bzučák, (bílý) 1133/35A Domovní telefon, tlačítko pro odemykání, 1 servisní tl., (bílý), (1+n) 1133/41 Domovní telefon, tlačítko pro odemykání, 3 servisní tl., (černý) 1133/4 Domovní telefon, tlačítko pro odemykání, 3 servisní tl., (stříbrný) PŘÍSLUŠENSTVÍ 1133/50 Souprava pro stolní provedení /55 Sada tlačítek do 1133/1 (10 ks) 1133/56 Modul s vypínačem a LED do 1133/1 9854/54 Přídavný reproduktor do /1 ANALOGOVÉ DOMOVNÍ 1133/1 1133/ / /4 5

6 ANALOGOVÉ DOMOVNÍ SOUPRAVY 1133/301 Souprava domovního telefonu pro 1 účastníka, tel. 1133/1, zdroj 786/11, panel /30 Souprava domovního telefonu pro účastníky, tel. 1133/1, zdroj 786/11, panel /31 Souprava domovního telefonu pro účastníky s interkomem, tel. 1133/1, zdroj 786/15, panel /501 Souprava domovního telefonu pro 1 účastníka, tel. 1133/1, zdroj 9000/30 119/50 Souprava domovního telefonu pro účastníky, tel. 1133/1, zdroj 9000/30 119/10 Soupr. -vodič. domovního telefonu pro 1 účastníka, tel. 1133, zdroj 9000/30 119/11 Soupr. -vodič. domovního telefonu pro 1 účastníka, tel. 1133, zdroj 9000/30, (časové relé pro el. zámek) 119/51 Přídavný telefon k soupravě 119/10 a 119/ / /1 1145/ /11 119/ /1 118/ /30 119/ /30 119/ /11 6

7 TELEFON /1 Domovní telefon, tlačítko pro odemykání, regulace hlasitosti (vypnutí) vyzvánění, 1 servisní tl., 1134/35 Domovní telefon, tlačítko pro odemykání, (1+n) 1134/1 ANALOGOVÉ DOMOVNÍ PŘÍSLUŠENSTVÍ 1134/5 Modul diskrétní konverzace 1134/50 Souprava pro stolní provedení /55 Sada tlačítek do 1134/1, (8 ks) PŘÍSLUŠENSTVÍ SYSTÉMŮ DOMOVNÍCH TELEFONŮ 786/11 Zdroj 30 V, 8 VA pro systémy DT, 3 DIN moduly 786/13 Zdroj 30 V, 8 VA pro systémy DT s rozliš. vyzváněním, 6 DIN modulů 786/15 Zdroj 30 V, 8 VA s rozliš. vyzváněním, integr. relé, 6 DIN modulů 787/1 Generátor vyzváněcího tónu, 4 DIN moduly 787/ Generátor vyzváněcího tónu, 4 DIN moduly, (1+n) 788/ Miniaturní relé pro zesílení vyzváněcího tónu, (umístění do dom. telefonu) 788/51 Relé pro automatické přepínání tl. panelů, 6 DIN modulů 788/5 Relé pro zesílení vyzváněcího tónu, 1 Vstř., 3 DIN moduly 788/58 Relé pro přepínání až 4 tl. panelů telefonního systému, 6 DIN modulů 1131/4 Sada diod pro interkomový systém, (10 ks) 113/54 Přídavný třítónový gong do DT pro odlišení vyzvánění, 1 Vss 9000/30 Zdroj 30 V, 18 VA, 3 DIN moduly 9854/40 Elektronický bzučák, 1 Vstř. 9854/41 Bzučák pro systémy domovních telefonů 9854/4 Přídavný třítónový gong, (napájení 9 V baterií) 9854/5 Přídavný bzučák do domovního telefonu 9854/53 Dvoutónový přídavný bzučák do domovního telefonu pro vyzvánění z podlaží 786/11 788/ /30 Zdroje a hlasové jednotky pro systémy domovních telefonů: SYSTÉM TYP PANELU HLAS. JEDNOTKA NAPÁJECÍ ZDROJ (RELÉ) PŘÍDAVNÝ MODUL komunikace komunikace, interkom komunikace, přepínání panelů / / /11 786/15 786/15 4+n 75, AV 5150/ /510 x 9000/ /30 nelze 75, AV 5150/ /51 1+n /67 x 9000/ / /30 nelze 75, AV 1035/67 788/ /5 9854/41 7

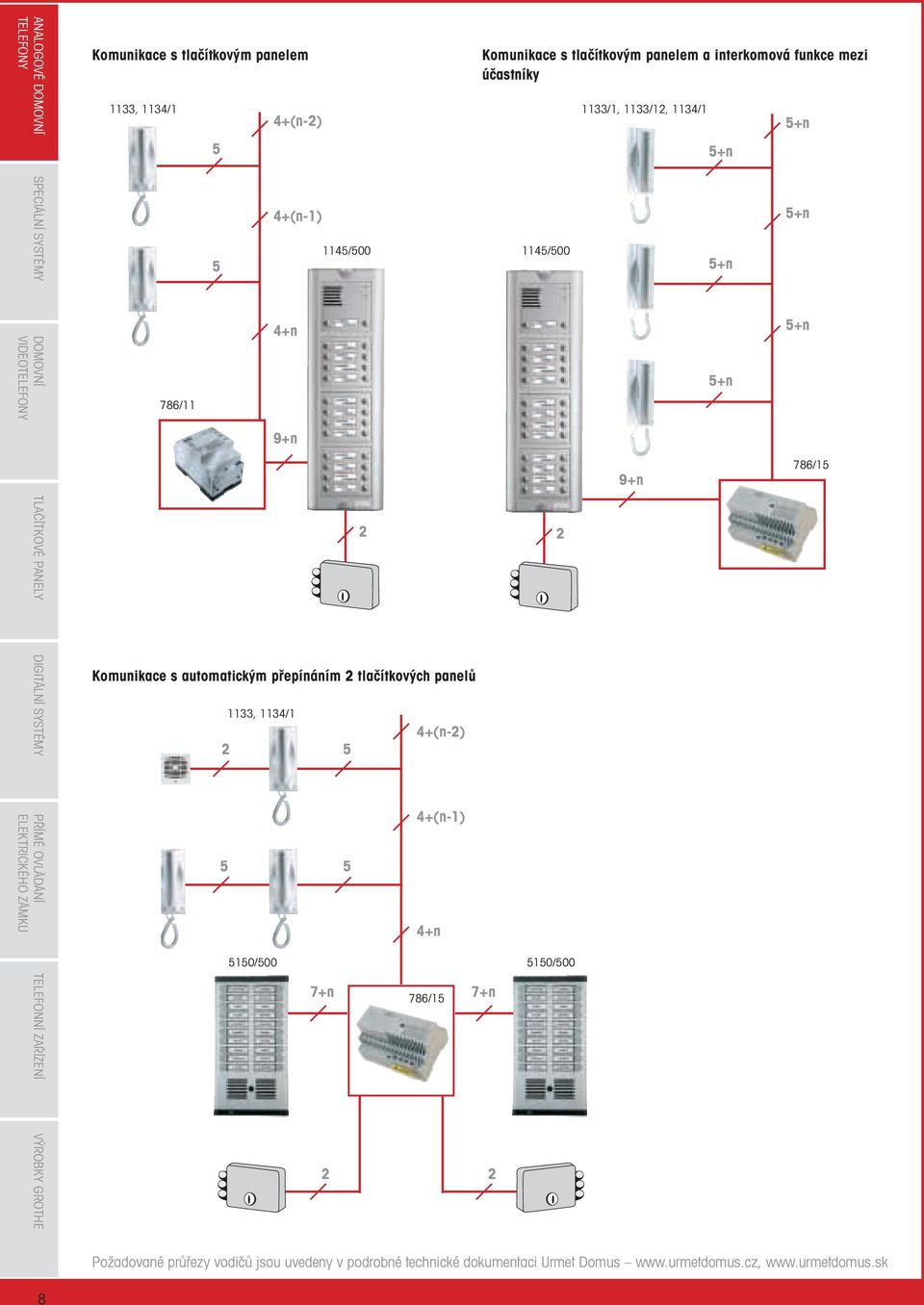

8 ANALOGOVÉ DOMOVNÍ Komunikace s tlačítkovým panelem 1133, 1134/1 4+(n-) 5 Komunikace s tlačítkovým panelem a interkomová funkce mezi účastníky 1133/1, 1133/1, 1134/1 5+n 5+n 786/ (n-1) 1145/ /500 4+n 5+n 5+n 5+n 5+n 9+n 9+n 786/15 Komunikace s automatickým přepínáním tlačítkových panelů 1133, 1134/1 4+(n-) 5 4+(n-1) n 5150/ /500 7+n 786/15 7+n Požadované průřezy vodičů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 8

9 Komunikace s tlačítkovým panelem (1+n) Poznámka: v systému 1+n nelze realizovat funkci interkomu 1133/35A, 1134/35 1+(n-) ANALOGOVÉ DOMOVNÍ 9000/30 1+(n-1) 1+n 1+n 1145/ /74 Komunikace s automatickým přepínáním tlačítkových panelů (1+n) 1133/35A, 1134/35 6+n 1+(n-) 1+(n-1) 1+n 788/ / / /5 9000/ /30 7+n (náhrada 1 x 14160) Požadované průřezy vodičů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 9

10 SPECIÁLNÍ SYSTÉMY Tyto systémy umožňují realizovat funkce domovní komunikace podle speciálních požadavků. Jedná se o zařízení pro komunikaci v malých společnostech nebo úřadech, případně pro realizaci interkomových systémů v rozsáhlých objektech, u kterých je možná i komunikace s tlačítkovým panelem. Tato zařízení umožňují realizovat systémy domovních telefonů s přístroji bez sluchátek i speciální přepážkové zapojení. 10

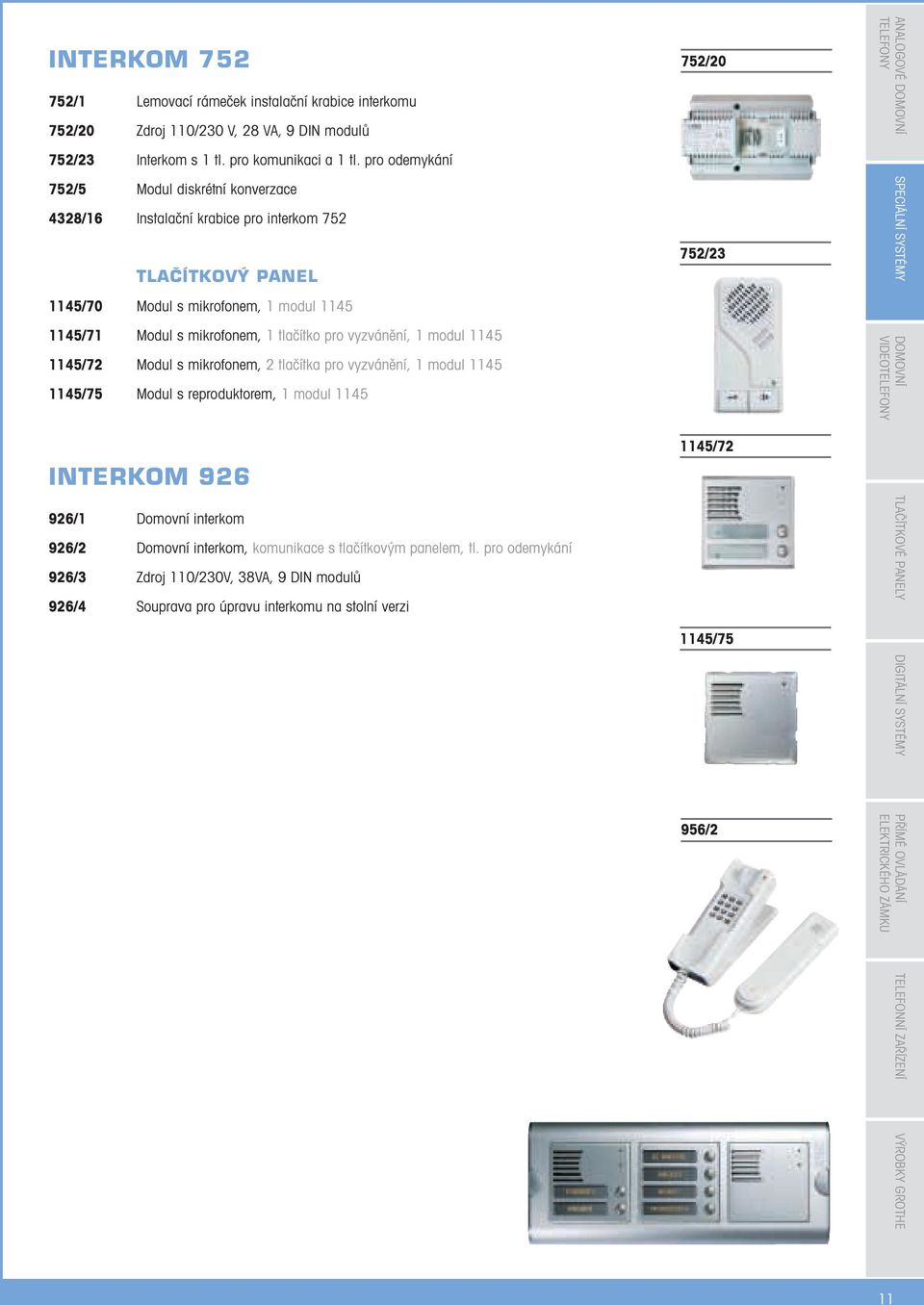

11 INTERKOM 75 75/1 Lemovací rámeček instalační krabice interkomu 75/0 Zdroj 110/30 V, 8 VA, 9 DIN modulů 75/3 Interkom s 1 tl. pro komunikaci a 1 tl. pro odemykání 75/5 Modul diskrétní konverzace 438/16 Instalační krabice pro interkom 75 TLAČÍTKOVÝ PANEL 1145/70 Modul s mikrofonem, 1 modul /71 Modul s mikrofonem, 1 tlačítko pro vyzvánění, 1 modul /7 Modul s mikrofonem, tlačítka pro vyzvánění, 1 modul /75 Modul s reproduktorem, 1 modul 1145 INTERKOM 96 96/1 Domovní interkom 96/ Domovní interkom, komunikace s tlačítkovým panelem, tl. pro odemykání 96/3 Zdroj 110/30V, 38VA, 9 DIN modulů 96/4 Souprava pro úpravu interkomu na stolní verzi 75/0 75/3 1145/7 1145/75 956/ ANALOGOVÉ DOMOVNÍ 11

12 ANALOGOVÉ DOMOVNÍ Komunikace s tlačítkovým panelem 75/3 6 5+(n-) 6 75/0 5+(n-1) 5+n 10+n 1145/ /75 Komunikace s automatickým přepínáním tlačítkových panelů 75/3 6 5+(n-1) 6 5+n 1145/ /75 10+n 10+n 75/0 788/ / /75 Požadované průřezy vodičů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 1

13 Přepážkové zapojení 75/3 75/3 ANALOGOVÉ DOMOVNÍ 4 75/0 4 Interkomová funkce 96/1 Interkomová funkce a komunikace s tlačítkovým panelem 96/ 96/3 96/3 786/ /500 Požadované průřezy vodičů jsou uvedeny v podrobné technické dokumentaci Urmet Domus

14 DOMOVNÍ Systémy domovních videotelefonů poskytují vyšší úroveň kontoly vstupu do objektů. Pro realizaci těchto systémů jsou k dispozici různé typy tlačítkových panelů a domovních videotelefonů. Podle způsobu zapojení rozlišujeme videosystémy s přenosem videosignálu po koaxiálním kabelu nebo po nestíněných vodičích. Systémy videotelefonů umožňují připojení paměti pro záznam snímků a připojení externí kamery. Pro nové instalace doporučujeme systémy s koaxiálním kabelem, které jsou vhodnější z hlediska budoucího rozšíření nebo realizace dalších funkcí. 14

15 VIDEOTELEFON /1 4 č/b videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 170/40 4 LCD barevný videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 170/41 4 č/b videotelefon, tlačítko pro odemykání, servisní tl., (matná černá) 170/4 4 č/b videotelefon, tlačítko pro odemykání, servisní tl., (stříbrná) PŘÍSLUŠENSTVÍ 10/90 Deska pro upevnění 170, koax. 10/954 Deska pro upevnění 170 v systému /955 Deska pro upevnění 170, 5 vodičů 170/50 Výměnné barevné kryty, (zelená, šedá, modrá, žlutá, lososová) 170/8 Deska pro upevnění 170 v systému /86 Deska pro upevnění 170, 6 servisních tl., 1 vypínač a LED 170/9 Souprava pro stolní provedení /101 Mikrotelefon pro 170 VIDEOSOUPRAVY s videotelefony /611 Koax. souprava č/b videotelefonu pro 1 účastníka, panel /61 Koax. souprava č/b videotelefonu pro účastníky, panel /531 Koax. souprava č/b videotelefonu pro 1 účastníka, panel 1755/81 170/601 Souprava č/b videotelefonu pro 1 účastníka, 5 vodičů, panel /60 Souprava č/b videotelefonu pro účastníky, 5 vodičů, panel /11 Souprava č/b videotelefonu pro 1 účastníka, vodiče, panel /41 Souprava barevného videotelefonu pro 1 účastníka, vodiče, panel /501 Digitální videosouprava pro 1 účastníka, vodiče, panel /50 Digitální videosouprava pro účastníky, vodiče, panel /541 Digitální č/b videosouprava pro 1 účastníka, vodiče, videotelefon 170, panel 1145, externí kamery 170/61 170/1 170/1 170/40 170/41 170/4 170/ /86 170/50 ANALOGOVÉ DOMOVNÍ 7+koax 789/5B 6+1+koax 6++koax 8++koax 178/50 108/7 170/1 170/1 108/0 170/ /9 15

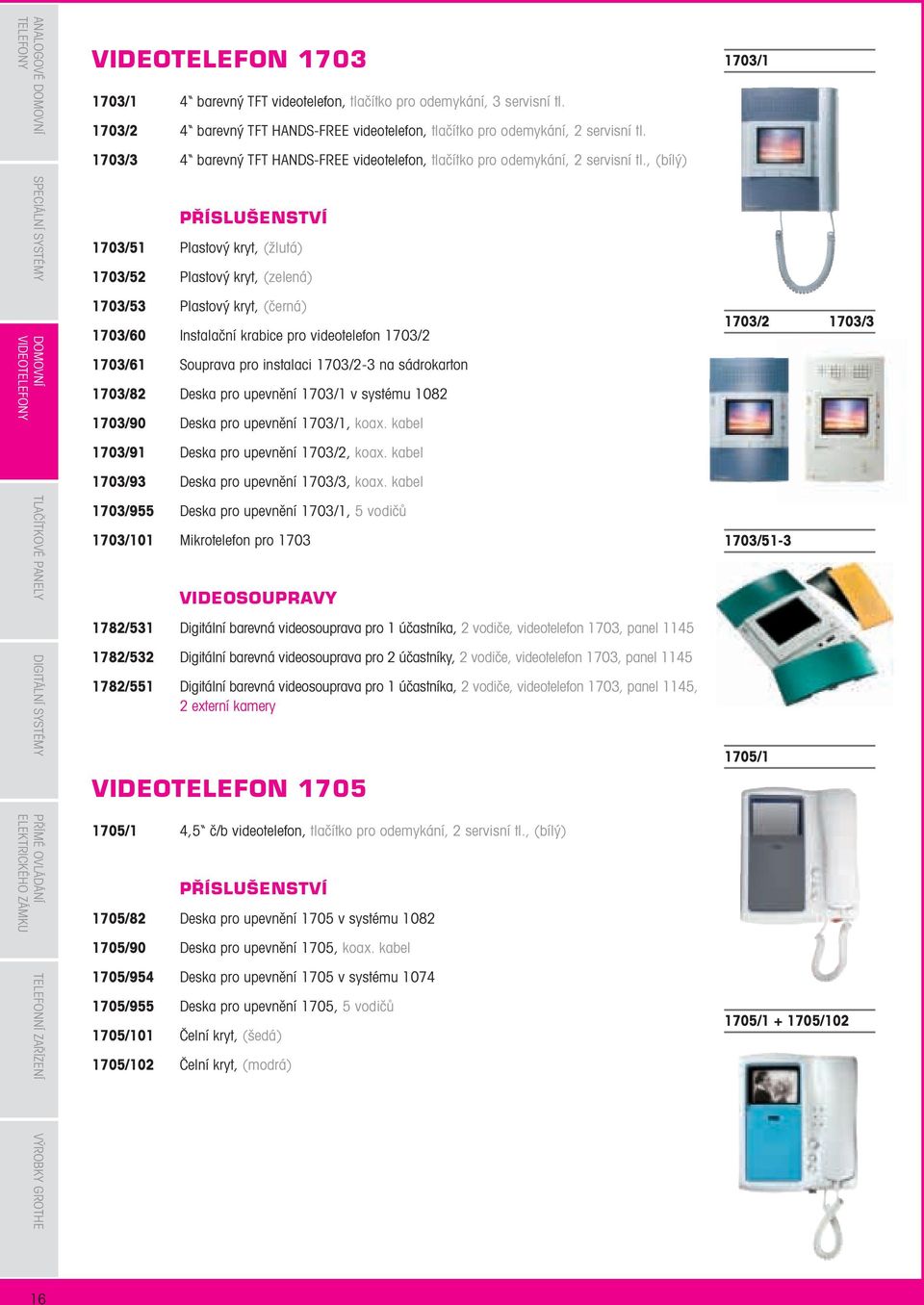

16 ANALOGOVÉ DOMOVNÍ VIDEOTELEFON /1 4 barevný TFT videotelefon, tlačítko pro odemykání, 3 servisní tl. 1703/ 4 barevný TFT HANDS-FREE videotelefon, tlačítko pro odemykání, servisní tl. 1703/3 4 barevný TFT HANDS-FREE videotelefon, tlačítko pro odemykání, servisní tl., (bílý) PŘÍSLUŠENSTVÍ 1703/51 Plastový kryt, (žlutá) 1703/5 Plastový kryt, (zelená) 1703/53 Plastový kryt, (černá) 1703/60 Instalační krabice pro videotelefon 1703/ 1703/61 Souprava pro instalaci 1703/-3 na sádrokarton 1703/8 Deska pro upevnění 1703/1 v systému /90 Deska pro upevnění 1703/1, koax. kabel 1703/91 Deska pro upevnění 1703/, koax. kabel 1703/93 Deska pro upevnění 1703/3, koax. kabel 1703/955 Deska pro upevnění 1703/1, 5 vodičů 1703/101 Mikrotelefon pro 1703 VIDEOSOUPRAVY 178/531 Digitální barevná videosouprava pro 1 účastníka, vodiče, videotelefon 1703, panel /53 Digitální barevná videosouprava pro účastníky, vodiče, videotelefon 1703, panel /551 Digitální barevná videosouprava pro 1 účastníka, vodiče, videotelefon 1703, panel 1145, externí kamery VIDEOTELEFON /1 4,5 č/b videotelefon, tlačítko pro odemykání, servisní tl., (bílý) PŘÍSLUŠENSTVÍ 1705/8 Deska pro upevnění 1705 v systému /90 Deska pro upevnění 1705, koax. kabel 1705/954 Deska pro upevnění 1705 v systému /955 Deska pro upevnění 1705, 5 vodičů 1705/101 Čelní kryt, (šedá) 1705/10 Čelní kryt, (modrá) 1703/1 1703/ 1703/3 1703/ /1 1705/ /10 16

17 VIDEOSOUPRAVY s videotelefonem /61 Koax. souprava č/b videotelefonu pro 1 účastníka, panel /6 Koax. souprava č/b videotelefonu pro účastníky, panel /601 Souprava č/b videotelefonu pro 1 účastníka, 5 vodičů panel /60 Souprava č/b videotelefonu pro účastníky, 5 vodičů, panel /31 Souprava č/b videotelefonu pro 1 účastníka, 5 vodičů, panel /3 Souprava č/b videotelefonu pro účastníky, 5 vodičů, panel /511 Digitální videosouprava pro 1 účastníka, vodiče, panel /51 Digitální videosouprava pro účastníky, vodiče, panel / /1 1705/1 ANALOGOVÉ DOMOVNÍ 5 789/5B VIDEOMODUL /1 4 č/b videomodul, (bílý) 173/41 4 barevný TFT videomodul, (bílý) PŘÍSLUŠENSTVÍ 173/56 Souprava pro stolní provedení 173/1 173/91 Deska pro upevnění 173/1, koax 173/955 Deska pro upevnění 173/1, 5 vodičů 173/957 Deska pro upevnění 173/1 do systému 1074 (k ústředně 107/4) 1750/3 Modul pro záznam 3 snímků k 173/1 PŘÍSLUŠENSTVÍ SYSTÉMŮ DOMOVNÍCH VIDEOTELEFONŮ 789/ Přídavný zdroj pro 1 videotelefon, 30V, 8VA, 7 DIN modulů 789/3 Přídavný zdroj pro videotelefony, 30V, 38VA, 7 DIN modulů 789/51 Zařízení pro interkomovou funkci videotelefonů, 1 DIN modul 789/5B Zdroj pro domovní videotelefony, 30V, 38VA, 10 DIN modulů 1794/4A Videodistributor se 4 výstupy, koax. kabel 955/40 Videodistributor se 4 výstupy, 5 vodičů 788/51 Relé pro automatické přepínání tl. panelů, 6 DIN modulů 788/5 Relé pro zesílení vyzváněcího tónu, 1 Vstř., 3 DIN moduly 788/54 Relé pro přepínání až 4 tl. panelů videotelefonního systému, 1 DIN modulů 173/1 173/ /1 173/ /

18 ANALOGOVÉ DOMOVNÍ Komunikace s tlačítkovým panelem. Rozvod koaxiálním kabelem. koax+6+(n-8) 170/1 + 10/90 koax+7 koax+7 Komunikace s tlačítkovým panelem a interkomová funkce. Rozvod koaxiálním kabelem. 170/1 + 10/90 koax+7 koax /4A koax+7 koax+6+(n-4) koax /4A koax+9+3 koax+7+3 koax+7+3 koax+7+3 koax+7 koax+7 koax+6+n koax+10+n 789/5B Komunikace s přepínáním externí kamery. Rozvod koaxiálním kabelem. 170/1 + 10/90 koax+8+(n-1) 789/5B 786/15 9+n+koax 789/5B 788/51 koax+8+n +koax Požadované průřezy vodičů jsou uvedeny v podrobné technické dokumentaci Urmet Domus

19 Kombinace s telefony a přepínání tlačítkových panelů. Rozvod koaxiálním kabelem. 170/1 + 10/90 koax+6+(n-3) 9854/41 ANALOGOVÉ DOMOVNÍ koax+6+(n-) koax+6+(n-1) koax+6+n 9+n+koax 9+n+koax 789/5B 788/51 Komunikace s tlačítkovým panelem. Rozvod bez koaxiálního kabelu. Poznámka: v systému bez koaxiálního kabelu nelze realizovat funkci interkomu 170/1 + 10/955 4+(n-8) /40 4+(n-4) /5B 4+n 955/ n Požadované průřezy vodičů jsou uvedeny v podrobné technické dokumentaci Urmet Domus

20 TLAČÍTKOVÉ PANELY Tlačítkové panely jsou základní částí při sestavování systémů domovních telefonů a videotelefonů. Po konstrukční stránce jsou k dispozici panely s pevným počtem tlačítek (včetně uměleckého provedení), modulární verze panelů a panely se zvýšenou mechanickou odolností v provedení antivandal. Základními technickými vlastnostmi tlačítkových panelů jsou celokovové provedení, podsvětlené jmenovky, případně i tlačítka, prostor pro vložení hlasové jednotky, možnost instalace pod omítku i na povrch a konečně zvýšená hodnota krytí u některých typů panelů. 0

21 TLAČÍTKOVÝ PANEL 118 (IP 44) PRO SYSTÉMY DOMOVNÍCH TELEFONŮ 118/0 Základní krabice s rámečkem, pro 6 tlačítek, (černá) 118/1 Základní krabice s rámečkem, pro 6 tlačítek, (šedá) PRO SYSTÉMY DOMOVNÍCH VIDEOTELEFONŮ 178/0 Základní krabice s rámečkem, pro 4 tlačítka, (černá) 178/1 Základní krabice s rámečkem, pro 4 tlačítka, (šedá) PŘÍSLUŠENSTVÍ 118/10 Rozšiřující krabice s rámečkem, pro 10 tlačítek, (černá) 118/11 Rozšiřující krabice s rámečkem, pro 10 tlačítek, (šedá) 118/1 Standardní tlačítko s jmenovkou 118/ Tlačítko se zdvojenou jmenovkou 118/30 Záslepka standardního tlačítka, (černá) 118/31 Záslepka standardního tlačítka, (šedá) 118/5 Jmenovka pro popisné číslo, (zdvojená) 118/500 Hlasová jednotka, (4+n) 118/510 Hlasová jednotka, 1 Vstř., (4+n) 178/80 Koax. č/b CCD kamera s hlasovou jednotkou 118/51 Krabice pro zapuštěnou montáž s rámečkem, (šedá) 118/100 Sada jmenovek, (10+10 ks, 6+6 ks) 118/101 Kryt kamery a hlas. jednotky Postup při sestavování panelu 118/0 118/ /1, = 118/0 178/0 118/10 118/11 118/1, ANALOGOVÉ DOMOVNÍ Rozměry sestav tlačítkových panelů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 1

22 ANALOGOVÉ DOMOVNÍ TLAČÍTKOVÝ PANEL 119 (IP 44) PRO SYSTÉMY DOMOVNÍCH TELEFONŮ 119/1 Tlačítkový panel pro hlas. jednotku, 1 tlačítko 119/ Tlačítkový panel pro hlas. jednotku, tlačítka PRO SYSTÉMY DOMOVNÍCH VIDEOTELEFONŮ 179/1 Tlačítkový panel pro kameru, 1 tlačítko 179/ Tlačítkový panel pro kameru, tlačítka PŘÍSLUŠENSTVÍ 118/500 Hlasová jednotka, (4+n) 118/510 Hlasová jednotka, 1 Vstř., (4+n) 178/80 Koax. č/b kamera a hlasová jednotka pro panel 178 a /1 119/ 179/1 179/ TLAČÍTKOVÝ PANEL 1145 MODULY 1145/0 Modul pro hlasovou jednotku 1145/1 Modul pro hlasovou jednotku, 1 tlačítko 1145/ Modul pro hlasovou jednotku, tlačítka 1145/3 Modul pro hlasovou jednotku, tlačítka 1145/34 Modul pro hlasovou jednotku, 4 tlačítka 1145/11 Modul, 1 tlačítko 1145/1 Modul, tlačítka 1145/13 Modul, 3 tlačítka 1145/14 Modul, 4 tlačítka 1145/18 Modul, 8 tlačítek 1145/50 Modul pro jednu jmenovku nebo popisné číslo 1145/59 Prázdný modul INSTALAČNÍ KRABICE 1145/51 Instalační krabice pod omítku, 1 modul 1145/5 Instalační krabice pod omítku, moduly 1145/53 Instalační krabice pod omítku, 3 moduly 1145/54 Instalační krabice pod omítku, 4 moduly 1145/34 Krabice 100mm na pilíř, moduly 1145/343 Krabice 100mm na pilíř, 3 moduly 1145/ 1145/ / / /6 1145/5

23 RÁMEČKY A KRYTY 1145/61 Upevňovací a krycí rámeček, 1 modul 1145/6 Upevňovací a krycí rámeček, moduly 1145/63 Upevňovací a krycí rámeček, 3moduly 1145/64 Upevňovací a krycí rámeček, 4moduly 1145/611 Kryt proti dešti, 1 modul 1145/61 Kryt proti dešti, moduly, 1 sloupec 1145/613 Kryt proti dešti, 3 moduly, 1 sloupec 1145/614 Kryt proti dešti, 4 moduly, 1 sloupec 1145/64 Kryt proti dešti, 4 moduly, sloupce 1145/66 Kryt proti dešti, 6 modulů, sloupce 1145/68 Kryt proti dešti, 8 modulů, sloupce 1145/63 Kryt proti dešti, 1 modulů, 3 sloupce 1145/639 Kryt proti dešti, 9 modulů, 3 sloupce 1145/ /613 ANALOGOVÉ DOMOVNÍ 1145/311 Rámeček pro montáž na omítku, 1 modul 1145/31 Rámeček pro montáž na omítku, moduly, 1 sloupec 1145/313 Rámeček pro montáž na omítku, 3 moduly, 1 sloupec 1145/314 Rámeček pro montáž na omítku, 4 moduly, 1 sloupec 1145/34 Rámeček pro montáž na omítku, 4 moduly, sloupce 1145/36 Rámeček pro montáž na omítku, 6 modulů, sloupce 1145/38 Rámeček pro montáž na omítku, 8 modulů, sloupce 1145/33 Rámeček pro montáž na omítku, 1 modulů, 3 sloupce 1145/339 Rámeček pro montáž na omítku, 9 modulů, 3 sloupce 1145/711 Lemovací rámeček, 1 modul 1145/71 Lemovací rámeček, moduly, 1 sloupec 1145/713 Lemovací rámeček, 3 moduly, 1 sloupec 1145/714 Lemovací rámeček, 4 moduly, 1 sloupec 1145/74 Lemovací rámeček, 4 moduly, sloupce 1145/76 Lemovací rámeček, 6 modulů, sloupce 1145/78 Lemovací rámeček, 8 modulů, sloupce 1145/73 Lemovací rámeček, 1 modulů, 3 sloupce 1145/739 Lemovací rámeček, 9 modulů, 3 sloupce Rozměry sestav tlačítkových panelů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 3

24 ANALOGOVÉ DOMOVNÍ MODULY S KAMEROU 1745/0 Modul s č/b CCD 5 vodič. kamerou, hlas. jedn., moduly /1 Modul s č/b CCD 5 vodič. kamerou, hlas. jedn., 1 tlačítko, moduly / Modul s č/b CCD 5 vodič. kamerou, hlas. jedn., tlačítka, moduly /40 Modul s barevnou CCD koax. kamerou, 1 modul /41 Modul s barevnou CCD koax. kamerou, hlas. jedn., 1 tlačítko, 1 modul /70 Modul s č/b CCD koax. kamerou, 1 modul /80 Modul s č/b CCD koax. kamerou, hlas. jedn., 1 modul /81 Modul s č/b CCD koax. kamerou, hlas. jedn., 1 tlačítko, 1 modul /8 Modul s č/b CCD koax. kamerou, hlas. jedn., tlačítka, 1 modul /13A Adaptér pro koax. kamery, do 5 vodičového videosystému PŘÍSLUŠENSTVÍ 1145/500 Hlasová jednotka, (4+n) 1145/67 Hlasová jednotka, (1+n) 1145/65 Sada 10 ks jmenovek a ks krytů, modré 1145/74 Přídavný modul do tlačítkových panelů 1145 a 1155 (pro 4 tlačítka) 1145/100 Sada jmenovek (10+10 ks) 1145/101 Sada jmenovek do modulů 1145/18, 3, 34, (10+10 ks) 1145/103 Sada jmenovek do 1145/50 (10+10 ks) 1745/103 Sada ks bezpečnostních šroubů a klíč POŠTOVNÍ SCHRÁNKY 1145/41 Poštovní schránka nástěnná pro panel 1145, 57x3x15 cm 1145/4 Poštovní schránka oboustranná pro panel 1145, 44x45x15 cm Poznámka: panel 1145 není součástí schránky. TLAČÍTKOVÝ PANEL 75 BEZ HLASOVÉ JEDNOTKY 75/00 Tlačítkový panel, 0 tlačítek, sloupce 75/0 Tlačítkový panel, tlačítek, sloupce 75/04 Tlačítkový panel, 4 tlačítek, sloupce 75/06 Tlačítkový panel, 6 tlačítek, sloupce 75/08 Tlačítkový panel, 8 tlačítek, sloupce 75/03 Tlačítkový panel, 3 tlačítek, sloupce 75/034 Tlačítkový panel, 34 tlačítek, sloupce 1745/8 1745/ /6 1145/ /4 75/00 Rozměry sestav tlačítkových panelů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 4

25 PRO HLASOVOU JEDNOTKU 75/101 Tlačítkový panel pro hlas. jednotku, 1 tlačítko 75/10 Tlačítkový panel pro hlas. jednotku, tlačítka, 1 sloupec 75/103 Tlačítkový panel pro hlas. jednotku, 3 tlačítka, 1 sloupec 75/104 Tlačítkový panel pro hlas. jednotku, 4 tlačítka, 1 sloupec 75/105 Tlačítkový panel pro hlas. jednotku, 5 tlačítek, 1 sloupec 75/106 Tlačítkový panel pro hlas. jednotku, 6 tlačítek, 1 sloupec 75/107 Tlačítkový panel pro hlas. jednotku, 7 tlačítek, 1 sloupec 75/108 Tlačítkový panel pro hlas. jednotku, 8 tlačítek, 1 sloupec 75/04 Tlačítkový panel pro hlas. jednotku, 4 tlačítka, sloupce 75/06 Tlačítkový panel pro hlas. jednotku, 6 tlačítek, sloupce 75/08 Tlačítkový panel pro hlas. jednotku, 8 tlačítek, sloupce 75/10 Tlačítkový panel pro hlas. jednotku, 10 tlačítek, sloupce 75/1 Tlačítkový panel pro hlas. jednotku, 1 tlačítek, sloupce 75/14 Tlačítkový panel pro hlas. jednotku, 14 tlačítek, sloupce 75/16 Tlačítkový panel pro hlas. jednotku, 16 tlačítek, sloupce 75/18 Tlačítkový panel pro hlas. jednotku, 18 tlačítek, sloupce 75/0 Tlačítkový panel pro hlas. jednotku, 0 tlačítek, sloupce 75/ Tlačítkový panel pro hlas. jednotku, tlačítek, sloupce 75/4 Tlačítkový panel pro hlas. jednotku, 4 tlačítek, sloupce 75/6 Tlačítkový panel pro hlas. jednotku, 6 tlačítek, sloupce 75/8 Tlačítkový panel pro hlas. jednotku, 8 tlačítek, sloupce PŘÍSLUŠENSTVÍ 5150/500 Hlasová jednotka, (4+n) 5150/510 Hlasová jednotka, 1 Vstř., (4+n) 1035/67 Hlasová jednotka, (1+n) 1035/5 Přídavný modul do tl. panelu (pro 4 tlačítka) 75/600 Koax. č/b CCD kamera pro panel 75 75/601 Kamerový modul pro jednosloupcový panel 75 75/60 Kamerový modul pro dvousloupcový panel 75 75/701 Kryt proti dešti pro jednosloupcový panel 75 75/70 Kryt proti dešti pro dvousloupcový panel 75 75/710 Krabice pro montáž na omítku, pro panel 75/101-75/711 Krabice pro montáž na omítku, pro panel 75/ /71 Krabice pro montáž na omítku, pro panel 75/ /7 Krabice pro montáž na omítku, pro panel 75/1-4 75/755 Vrchní díl tlačítka a jmenovka 75/758 Žárovka válcová, 15 V, 3 W, 8x3 mm 75/759 Šrouby se speciálním šroubovákem ( ks) 5330/60 Modul diskrétní konverzace do tl. panelu 75 75/10 75/104 75/08 75/ / /70 ANALOGOVÉ DOMOVNÍ 5

26 ANALOGOVÉ DOMOVNÍ TLAČÍTKOVÝ PANEL ANTIVANDAL AV AV1001P Vandalizmu odolný tlač. panel, 1 tlačítko AV100P Vandalizmu odolný tlač. panel, tlačítka, 1 sloupec AV1001P AV004P AV006P AV008P AV010P AV01P AV014P AV016P AV018P AV00P Vandalizmu odolný tlač. panel, 4 tlačítka, sloupce Vandalizmu odolný tlač. panel, 6 tlačítek, sloupce Vandalizmu odolný tlač. panel, 8 tlačítek, sloupce Vandalizmu odolný tlač. panel, 10 tlačítek, sloupce Vandalizmu odolný tlač. panel, 1 tlačítek, sloupce Vandalizmu odolný tlač. panel, 14 tlačítek, sloupce Vandalizmu odolný tlač. panel, 16 tlačítek, sloupce Vandalizmu odolný tlač. panel, 18 tlačítek, sloupce Vandalizmu odolný tlač. panel, 0 tlačítek, sloupce AV004P AV0P Vandalizmu odolný tlač. panel, tlačítek, sloupce AV04P Vandalizmu odolný tlač. panel, 4 tlačítek, sloupce AV06P AV08P AV030P AV301P AV3015P AV3018P AV304P AV400P AV404P AV408P AV403P AV4036P AV4040P AV4044P Vandalizmu odolný tlač. panel, 6 tlačítek, sloupce Vandalizmu odolný tlač. panel, 8 tlačítek, sloupce Vandalizmu odolný tlač. panel, 30 tlačítek, sloupce Vandalizmu odolný tlač. panel, 1 tlačítek, 3 sloupce Vandalizmu odolný tlač. panel, 15 tlačítek, 3 sloupce Vandalizmu odolný tlač. panel, 18 tlačítek, 3 sloupce Vandalizmu odolný tlač. panel, 4 tlačítek, 3 sloupce Vandalizmu odolný tlač. panel, 0 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 4 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 8 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 3 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 36 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 40 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 44 tlačítek, 4 sloupce AV010P AV4048P Vandalizmu odolný tlač. panel, 48 tlačítek, 4 sloupce AV405P AV4056P AV4060P AV4064P AV4068P AV407P AV4074P Vandalizmu odolný tlač. panel, 5 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 56 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 60 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 64 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 68 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 7 tlačítek, 4 sloupce Vandalizmu odolný tlač. panel, 74 tlačítek, 4 sloupce 6

27 AV606P AV6068P AV6074P AV6080P Vandalizmu odolný tlač. panel, 6 tlačítek, 6 sloupců Vandalizmu odolný tlač. panel, 68 tlačítek, 6 sloupců Vandalizmu odolný tlač. panel, 74 tlačítek, 6 sloupců Vandalizmu odolný tlač. panel, 80 tlačítek, 6 sloupců AV408P ANALOGOVÉ DOMOVNÍ AV6086P AV609P AV6098P AV8084 AV809 AV8100 AV8108 AV8116 AV814 Vandalizmu odolný tlač. panel, 86 tlačítek, 6 sloupců Vandalizmu odolný tlač. panel, 9 tlačítek, 6 sloupců Vandalizmu odolný tlač. panel, 98 tlačítek, 6 sloupců Vandalizmu odolný tlač. panel, 84 tlačítek, 8 sloupců Vandalizmu odolný tlač. panel, 9 tlačítek, 8 sloupců Vandalizmu odolný tlač. panel, 100 tlačítek, 8 sloupců Vandalizmu odolný tlač. panel, 108 tlačítek, 8 sloupců Vandalizmu odolný tlač. panel, 116 tlačítek, 8 sloupců Vandalizmu odolný tlač. panel, 14 tlačítek, 8 sloupců AV4040P AV813 Vandalizmu odolný tlač. panel, 13 tlačítek, 8 sloupců AV8140 Vandalizmu odolný tlač. panel, 140 tlačítek, 8 sloupců U panelů od 6 tlačítek je prodloužená dodací lhůta. PŘÍSLUŠENSTVÍ 5150/500 Hlasová jednotka, (4+n) FLAMP 15 Žárovka do tlač. panelu antivandal 15V, 3W RC0040C Držák jmenovky s 1 tlačítkem do antivandal panelu 6 mm RC0041C Dvojitý držák jmenovky se tlačítky do antivandal panelu 6 mm RC0070C Jednoduchý kontakt tlačítka do antivandal panelu RC0071C Dvojitý kontakt tlačítka do antivandal panelu RCM0380 Kryt jmenovky do antivandal panelu RCM038A Zadní díl do krytu jmenovky RC00380 Rozměry tlačítkových panelů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 7

28 ANALOGOVÉ DOMOVNÍ TLAČÍTKOVÝ PANEL ANTIVANDAL 1155 (IP 45) MODULY 1155/0 Modul s integr. hlasovou jednotkou, (4+n) 1155/1 Modul s integr. hlasovou jednotkou, 1 tlačítko, (4+n) 1155/A Modul s integr. hlasovou jednotkou, tlačítka, (4+n) 1155/30 Modul s integr. hlasovou jednotkou, (1+n) 1155/31 Modul s integr. hlasovou jednotkou, 1 tlačítko (1+n) 1155/3A Modul s integr. hlasovou jednotkou, tlačítka (1+n) 1155/11 Modul, 1 tlačítko 1155/1A Modul, tlačítka 1155/13A Modul, 3 tlačítka 1155/14A Modul, 4 tlačítka 1155/50 Modul pro 1 jmenovku nebo popisné číslo 1155/59 Prázdný modul RÁMEČKY 1155/61 Rámeček s instalační krabicí, 1 modul 1155/6 Rámeček s instalační krabicí, moduly 1155/63 Rámeček s instalační krabicí, 3 moduly 1155/91 Vnější krycí rámeček, 1 modul, (leštěná nerez) 1155/9 Vnější krycí rámeček, moduly, (leštěná nerez) 1155/93 Vnější krycí rámeček, 3 moduly, (leštěná nerez) 1155/84 Vnější krycí rámeček, 1 modul, (mosaz) 1155/85 Vnější krycí rámeček, moduly, (mosaz) 1155/86 Vnější krycí rámeček, 3 moduly, (mosaz) 1155/311 Rámeček pro montáž na omítku, 1 modul 1155/31 Rámeček pro montáž na omítku, moduly, 1 sloupec 1155/313 Rámeček pro montáž na omítku, 3 moduly, 1 sloupec 1155/0 1155/A 1155/ / /6 1155/ /9 1155/85 8

29 MODULY S KAMEROU 1755/0 Modul s č/b CCD 5 vodič. kamerou, hlas. jednotka, 1 modul /1 Modul s č/b CCD 5 vodič. kamerou, hlas. jednotka, 1 tlačítko, 1 modul /30A Modul s č/b CCD 5 vodič. kamerou, 1 modul /40 Modul s barevnou CCD koax. kamerou, 1 modul /41 Modul s barevnou CCD koax. kamerou, hlas. jednotka, 1 tlačítko, 1 modul /70 Modul s č/b CCD koax. kamerou, 1 modul /80 Modul s č/b CCD koax. kamerou, hlas. jednotka, 1 modul /81 Modul s č/b CCD koax. kamerou, hlas. jednotka, 1 tlačítko, 1 modul 1155 PŘÍSLUŠENSTVÍ 1155/101 Sada 4 ks bezpečnostních šroubů a klíč pro panel /10 Náhradní jmenovky (10+10 ks) 1155/108 Sada 4 ks bezpečnostních mosazných šroubů a klíč pro panel /74 Přídavný modul do tl. panelu 1145 a 1155 (pro 4 tlačítka) 1155/75 Modul diskrétní konverzace 1755/ /81 ANALOGOVÉ DOMOVNÍ Rozměry sestav tlačítkových panelů jsou uvedeny v podrobné technické dokumentaci Urmet Domus 9

30 ANALOGOVÉ DOMOVNÍ UMĚLECKÝ TLAČÍTKOVÝ PANEL PRO SYSTÉMY DOMOVNÍCH TELEFONŮ 1110/101 Umělecký tlač. panel, 1 tlačítko 1110/10 Umělecký tlač. panel, tlačítka, 1 sloupec 1110/103 Umělecký tlač. panel, 3 tlačítka, 1 sloupec 1110/104 Umělecký tlač. panel, 4 tlačítka, 1 sloupec 1110/105 Umělecký tlač. panel, 5 tlačítek, 1 sloupec 1110/106 Umělecký tlač. panel, 6 tlačítek, 1 sloupec 1110/04 Umělecký tlač. panel, 4 tlačítka, sloupce 1110/06 Umělecký tlač. panel, 6 tlačítek, sloupce 1110/10 Umělecký tlač. panel, 10 tlačítek, sloupce 1110/14 Umělecký tlač. panel, 14 tlačítek, sloupce 1110/16 Umělecký tlač. panel, 16 tlačítek, sloupce 1110/18 Umělecký tlač. panel, 18 tlačítek, sloupce PRO SYSTÉMY DOMOVNÍCH VIDEOTELEFONŮ 1710/101 Umělecký tlač. panel, 1 tlačítko 1710/10 Umělecký tlač. panel, tlačítka 1710/103 Umělecký tlač. panel, 3 tlačítka, 1 sloupec 1710/105 Umělecký tlač. panel, 5 tlačítek, 1 sloupec 1710/106 Umělecký tlač. panel, 6 tlačítek, 1 sloupec 1710/04 Umělecký tlač. panel, 4 tlačítka, sloupce 1710/06 Umělecký tlač. panel, 6 tlačítek, sloupce 1710/14 Umělecký tlač. panel, 14 tlačítek, sloupce 1710/16 Umělecký tlač. panel, 16 tlačítek, sloupce 1710/18 Umělecký tlač. panel, 18 tlačítek, sloupce 1710/0 Umělecký tlač. panel, 0 tlačítek, sloupce PŘÍSLUŠENSTVÍ 84/500 Hlasová jednotka, (4+n), pro panely 1710/ /500 Hlasová jednotka, (4+n) 1035/67 Hlasová jednotka, (1+n) 1110/74 Přídavný modul do uměleckého tlač. panelu 1810/70 Koax. č/b CCD kamera 174/13A Adaptér pro koax. kamery, do 5 vodičového videosystému 1110/ / / / /0 Rozměry tlačítkových panelů jsou uvedeny v podrobné technické dokumentaci Urmet Domus

31 31

32 DIGITÁLNÍ SYSTÉMY Digitální systémy představují generačně a technicky nový způsob řešení systémů domovních telefonů. Jejich přednosti se uplatní zejména v rozsáhlejších objektech s velkým počtem vnitřních stanic, případně s recepční službou. Mezi základní technické vlastnosti digitálních systémů patří vyzvánění pomocí číselného kódu nebo klasickým tlačítkem s jmenovkou, přímé ovládání zámku vstupních dveří a možnost rozšíření na videosystém. Pro displeje s pamětí pro uložení jmen nájemníků je k dispozici i národní jazyková verze. Díky technickým možnostem a jednoduchosti zapojení s redukovaným počtem vodičů je i výsledná cena, v porovnání s analogovými systémy, nižší. 3

33 DIGITÁLNÍ SYSTÉM 107 (VIDEOSYSTÉM 1074) 107/13 Centrální jednotka, čísel. klávesnice, displej s pamětí, hlas. j., moduly /14 Centrální jednotka, čísel. klávesnice, displej s pamětí, hlas. j., moduly 1155, (IP 45) 107/13 107/19A Kodér pro 18 tlačítek s integr. hlas. jednotkou, (do panelu 75, AV) ANALOGOVÉ DOMOVNÍ 107/4 Adaptér sběrnice, 1 DIN modulů 107/4 Ústředna do systému /5 Kodér pro 18 účastníků s integr. hlas. jednotkou, tlačítka, 1 modul 1155, (IP 45) 107/7 Kodér pro 18 účastníků s integr. hlas. jednotkou, 1 modul /0 Zdroj pro videosystém 1074, 30V, 50VA, 10 DIN modulů 117/40 Domovní telefon, tlačítko pro odemykání, bílý (mod. 1133) 117/45 Domovní telefon, tlačítko pro odemykání, vyzvánění z podlaží, bílý (mod. 1133) 117/46 Domovní telefon, tlačítko pro odemykání, vyzvánění z podlaží (mod. 1134) 107/ /30A 170/1 4 č/b videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 1705/1 4,5 č/b videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 173/1 4 č/b videomodul, k ústředně, (bílý) 173/41 4 barevný TFT videomodul, k ústředně, (bílý) 10/954 Deska pro upevnění 170 v systému /954 Deska pro upevnění 1705 v systému /957 Deska pro upevnění 173 v systému 1074 PŘÍSLUŠENSTVÍ 103/65 Programovací klávesnice 107/16 Rozšiřující modul (16 účastníků) 107/17 Rozšiřující modul pro 16 tlačítek 107/57 Propojovací kabel s PC k programování 107/58 Programovací souprava pro systém 107 (obsahuje 103/65, 107/57, 107/60) 107/4 1705/1 170/1 117/45 33

34 ANALOGOVÉ DOMOVNÍ 107/59 Přídavný třítónový gong do systému 107 (napájení 9V baterií) 107/60 Programovací adaptér k 107/19A, 107/5, 107/7 1038/17 Rozšiřující modul pro 16 tlačítek 107/67 Interface ze systému 107 do analogového systému 4+n 107/80 Dekodér pro speciální funkce 1074/54 Dekodér se 4 výstupy 1074/90 Kabel pro systém 1074 (100 m) 1074/905 Kabel pro systém 1074 (500 m) 1795/40 Videodistributor pro větvení stoupaček 174/13A Adaptér pro koax. kamery, do 5 vodičového videosystému 1038/73 Alfabetická klávesnice, 1 modul /74 Alfabetická klávesnice, 1 modul /50 Zesilovač videosignálu 108/7 118 DIGITÁLNÍ SYSTÉM /7 Centrální jednotka s barevnou kamerou, hlas. jedn., tlačítka, moduly /7 Kodér s integrovanou hlasovou jednotkou,1 modul /0 Zdroj pro systém 108 A 118 Domovní telefon pro systém 108, tlačítko pro odemykání, 3 servisní tl., (bílý) 170/1 4 č/b videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 170/40 4 LCD barevný videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 1705/1 4,5 č/b videotelefon, tlačítko pro odemykání, servisní tl., (bílý) 1703/1 4 barevný TFT videotelefon, tlačítko pro odemykání, 3 servisní tl. 170/8 Deska pro upevnění 170 v systému /701 Souprava pro systém 108, (deska 10/8 a distributor 108/51) 108/96 Přídavný panel pro 170, 5 servisních tl., vypínač a LED 1705/8 Deska pro upevnění 1705 v systému /8 Deska pro upevnění 1703/1 v systému /1 118/90 VIDEOSOUPRAVY 178/501 Digitální č/b videosouprava pro 1 účastníka, vodiče, videotelefon 170, panel /50 Digitální č/b videosouprava pro účastníky, vodiče, videotelefon 170, panel /511 Digitální č/b videosouprava pro 1 účastníka, vodiče, videotelefon 1705, panel /51 Digitální č/b videosouprava pro účastníky, vodiče, videotelefon 1705, panel /531 Digitální barevná videosouprava pro 1 účastníka, vodiče, videotelefon 1703, panel /53 Digitální barevná videosouprava pro účastníky, vodiče, videotelefon 1703, panel /541 Digitální č/b videosouprava pro 1 účastníka, vodiče, videotelefon 170, panel 1145, externí kamery 178/551 Digitální barevná videosouprava pro 1 účastníka, vodiče, videotelefon 1703, panel 1145, externí kamery 34

35 PŘÍSLUŠENSTVÍ 108/51 Videodistributor pro 1 účastníka 108/5 GPRS modem pro 108/88 108/67 Interface ze systému 108 do analogového systému 4+n ANALOGOVÉ DOMOVNÍ 108/80 Dekodér pro speciální funkce, 6 DIN modulů 108/88 Zařízení pro záznam videa a zasílání MMS zpráv 108/90 Speciální kabel x1mm, 100m 1038/17 Rozšiřující modul pro 16 tlačítek 1038/69 Videopřepínač, 4 vstupy 107/59 Přídavný třítónový gong, do dig. systému 170/1 170/1 108/0 108/7 178/50 Digitální systém 108 Digitální systém /51 170/ / / /8 107/ / /8 1705/ /8 108/7 108/0 koax+ 789/ 1038/69 koax koax koax koax 108/7 108/0 35

36 ANALOGOVÉ DOMOVNÍ Digitální systém 107. Kombinace telefonů a videotelefonů. 117/ /1 + 10/ / / /0 107/ /30A 8 Digitální systém 107. Zapojení s ústřednou. 107/4 9000/30 107/4 117/40 107/59 117/45 107/19A 107/4 36

37 Digitální systém 107 s ústřednou. Kombinace telefonů a videotelefonů. 117/40 170/1 + 10/ ANALOGOVÉ DOMOVNÍ / /59 107/ /30A /0 107/4 107/4 9000/30 37

38 PŘÍMÉ OVLÁDÁNÍ ELEKTRICKÉHO ZÁMKU Systémy pro ovládání elektrického zámku vstupních dveří umožňují přímý vstup oprávněných osob. Toto oprávnění systémy ověřují podle kódu elektronického klíče přiloženého ke snímací části zařízení nebo kontrolou kódu zadaného na číselné klávesnici. Dále umožňují řešit různé speciální požadavky, jako například pohyb osob v rozsáhlých objektech nebo řízení vstupu do lékařských ordinací nebo úřadů ve stanovených časech. 38

39 PŘÍMÉ OVLÁDÁNÍ 1103/ Bezkontaktní snímač klíčů s integr. řídicí jednotkou, 1 modul /3 Bezkontaktní snímač klíčů s integr. řídicí jednotkou, 1 modul / Kódový zámek s číselnou klávesnicí, 1 modul /F Kódový zámek s číselnou klávesnicí, výstupy, 1 modul /10 Kódový zámek s číselnou klávesnicí, 1 modul /50 Sada bezkontaktních klíčů, (10 ks) PŘÍSLUŠENSTVÍ 110/51 Rozšiřující paměť 1350 uživatelů 110/5 Rozšiřující paměť 700 uživatelů 1103/ 1103/3 ANALOGOVÉ DOMOVNÍ Kódová klávesnice 9000/30 Snímač elektronických klíčů Kódová klávesnice 1105/F 115/ / 9000/ / /10 39

40 TELEFONNÍ ZAŘÍZENÍ Telefonní zařízení Urmet jsou určena pro běžné telefonní aplikace a jejich výhodou oproti běžným přístrojům je, že jsou navržena s ohledem na možné propojení s domovním komunikačním systémem. V takovém případě telefonní přístroje plní i funkce domovního telefonu a způsob obsluhy systému lze na ústřednách Urmet naprogramovat. 40

41 TELEFONNÍ ZAŘÍZENÍ 4091/14 Manažerský telefon 4093/1 Základní telefon DOMO 4091/ /1 ANALOGOVÉ DOMOVNÍ 4093/15 Multifunkční telefon DOMO+ 4097/1 Multifunkční telefon TELEPHONO 4097/ Multifunkční telefon TELEPHONO SMS 4115/1 Bezdrátový telefon ELLIPSE 401/1 GSM interface 133/1 Kombifon /30 Pobočková ústředna /51 Pobočková ústředna 3 + 1, (italské menu) 133/515-EN Pobočková ústředna 1 + 5, (anglické menu) 133/58-EN Pobočková ústředna + 8, (anglické menu) 4093/15 100/ GSM řídící jednotka SEMPLICE 100/80 Spínací zařízení, pro zátěž nad 4V PŘÍSLUŠENSTVÍ 133/35 Přídavné relé pro 133/30 133/38 Počítadlo impulsů 133/51 Souprava pro stolní provedení telefonu 133/1 133/54 Obvod pro signalizaci stavu linky 133/55 Adaptér pro připojení telefonů EURO CL k ústředně URMET 133/70 Karta pro připojení tiskárny a PC 133/71 Karta hodin 133/80 Přepěťová ochrana síťového přívodu 133/81 Přepěťová ochrana 1 linky 133/8 Přepěťová ochrana linek 133/85 Přepěťová ochrana síťového přívodu 4000VA, 30V 133/86 Filtr k přepěťové ochraně 133/85 133/91 Držák pro upevnění na stěnu 133/1 a 133/41 955/ PABX interface 107/67 Interface ze systému 107 do analogového systému 4+n 108/67 Interface ze systému 108 do analogového systému 4+n 100/ 4097/1 4097/ 133/58-EN 41

42 VÝROBKY GROTHE Německá společnost Grothe je tradičním výrobcem zařízení pro zvukovou a světelnou signalizaci, která se uplatňují v bytové výstavbě a díky neustále se zvyšujícím požadavkům na bezpečnost i v průmyslových provozech. Společnost Grothe je od roku 00 členem skupiny Urmet, její výrobky doplňují sortiment italských výrobců zařízení pro domovní komunikaci a rozšiřují možnosti jeho uplatnění. 4

43 VÝROBKY GROTHE ZDROJE Zvonkový transformátor GT 3139, ~8/1V (1,3/1,0A) Zvonkový transformátor GT 3158, ~1V (1,0A) Zvonkový transformátor GT 3173, ~4/8/1V (,0/,0/1,5A) Zvonkový transformátor GT 3174, ~4/8/1V (3,0/,0/,0A) 1408 Zvonkový transformátor GT 318, ~8/1/4V (1,3/,0/0,6A) Transformátor (bezpečnostní) GT 1973, ~8/1V (,0/,0A) Transformátor (bezpečnostní) GT 1975, ~1V (1,5A) 1410 Transformátor (bezpečnostní) GT 1965, ~8V (,0A) Transformátor (bezpečnostní) GT1980, ~1/16/4/3V (3,3/,5/1,6/1,A) Transformátor (bezpečnostní) GT1990, ~1/4V (5,/,6A) 1401 Zvonkový transformátor GT 3148, ~8V (1A) 1407 Zvonkový transformátor GT 50810, ~8V (1A) ANALOGOVÉ DOMOVNÍ ZVONKY A GONGY 51 Průmyslový zvonek LTW 74 1V WS, ~1V / 1,A, IP Průmyslový zvonek LTW 74 4V WS, ~4V / 0,6A, IP Průmyslový zvonek LTW 74 30V WS, ~30V / 0,05A, IP Průmyslový zvonek LTW V WS, ~30V / 0,05A, IP Speciální zvonek LTW, ~1 V (0,6A), 98 db(a) 3557 Speciální zvonek LTW, ~40 V (0,06A), 100 db(a) 405 Bzučák SU V, ~8-1V / 0,35A 4071 Zvonek LTW 101A 8V WS, ~6-8 V / 0,8A, bílá 4075 Zvonek LTW 1101A 8V WS, ~6-8 V / 0,8A, bílá 4081 Zvonek LTW 1171A 8V WS, ~6-8V / 0,5A, bílá 408 Zvonek LTW 1171A 1V WS, ~1V / 0,35A, bílá 4091 Zvonek LTW V WS, ~30V / 0,08A, bílá Elektronický gong 065 Ew/sim, =/~5-4V, 9V baterie Elektronický gong CROMA 50, ~/=8-1V, (baterie 4x1,5 V LR14/C) Elektronický gong 165 Ew, ~/=5-4V, 9V baterie Elektronický gong CROMA 100, ~/=8-1V Elektronický gong CROMA 30, ~30V nebo ~/=8-1V 435 Elektronický gong 5 w, ~/=5-4V, 9V baterie Komfortní bezdrátový gong MISTRAL 300, set, dosah 00 m

44 ANALOGOVÉ DOMOVNÍ Přijímač pro bezdrátový gong MISTRAL Komfortní bezdrátový gong MISTRAL 00, set, dosah 100 m Komfortní bezdrátový gong MISTRAL 400, set, do zásuvky, dosah 00 m Přijímač pro bezdrátový gong MISTRAL 400 E 4330 Vysílač pro bezdrátový gong MISTRAL 43565* Elektronický gong 565 Ew/sim, ~/= 5-4V, 9V baterie 43665* Elektronický gong 665 Ew/bl, ~/= 5-4V, 9V baterie 44065* Elektromechanický gong 065 w/sim, ~8-1V / 4VA 44165* Elektromechanický gong 165 w, ~8-1V / 4VA 44169* Elektromechanický gong 169 w, ~8-1V / 4VA 44174* Elektromechanický gong 169 Bw, ~8-1V / 4VA nebo 9V baterie 44179* Elektromechanický gong V, ~30V / 0,06A 44565* Elektromechanický gong 565 w/sim, ~8-1V / 4VA 44567* Elektromechanický gong 565 Bw/sim, ~8-1V / 4VA nebo 9V baterie 44665* Elektromechanický gong 665 w/bl, ~8-1V / 4VA 44667* Elektromechanický gong 665 Bw/bl, ~8-1V / 4VA nebo 9V baterie *) do vyprodání zásob HOUKAČKY Houkačka 630 6V AC, ~6V / 0,5A (9 db/a) Houkačka 630 4V AC, ~4V / 0,A (9 db/a) Houkačka V AC, ~30V / 0,0A (9dB/A) 3105 Houkačka 631 1V DC, =1V / 0,07A (96 db/a) Houkačka 631 4V DC, =4V/0,04A (96 db/a) Světelný kryt pro houkačku 63xx, (červený) Houkačka se světelnou signalizací V DC, =4V / 0,5A (96 db/a) (náhrada za 31057) Houkačka se světelnou signalizací V AC, ~30V / 0,05A (9 db/a) 301 Houkačka 640 1V WS, ~1V / 1, A, IP54 (105 db/a) 3013 Houkačka 640 4V WS, ~4V / 0,6A, IP54 (105 db/a) 3017 Houkačka V WS, ~30V / 0,05A, IP54 (105 db/a) 31 Houkačka 651 1V=, =1V / 1A, IP 54 (105 db/a) 313 Houkačka 651 4V=, =4V / 0,9A, IP 54 (105 db/a) Houkačka V WS, kovová, ~30V/0,05A (110dB/A)

45 TLAČÍTKA Tlačítko KKO 11 BR Tlačítko MONTILUX Tlačítko COMBIFIX ETA ANALOGOVÉ DOMOVNÍ Tlačítko COMBIFIX II ETA Tlačítko COMBILUX ETA 13 podsvětlené Náhradní žárovka SOFFITTE 130, (do COMBILUX a KKO 11) Tlačítko ETA Štítek osvětlení, červený, pro KKO 11 BR Tlačítko DOMOLUX WS/SW, (bílá-černá), 1 tlač Tlačítko DOMOLUX DB/WS, (modrá-bílá), 1 tlač Tlačítko DOMOLUX SIM/SW, (stříbrná-černá), 1 tlač Tlačítko DOMOLUX WS/SW, (bílá-černá), tlač Tlačítko DOMOLUX DB/WS, (modrá-bílá), tlač Tlačítko DOMOLUX DUO SIM/SW, (stříbrná-černá), tl Tlačítko ETA 501 G, 1 kontakt, (bronz) 5551 Tlačítko ETA 50 G, kontakty, (bronz) Tlačítko ETA 503 G, 3 kontakty, (bronz) Tlačítko ETA 504 G, 4 kontakty, (bronz) Tlačítko ETA 505 G, 5 kontaktů, (bronz) Tlačítko ETA 506 G, 6 kontaktů, (bronz) Hliníkové tlačítko ETA 501 GA, 1 kontakt 5553 Hliníkové tlačítko ETA 50 GA, kontakty Hliníkové tlačítko ETA 503 GA, 3 kontakty Bronzové tlačítko ETA RGA 1, 1 kontakt Bronzové tlačítko ETA RGA, kontakty, (náhrada 5557) Bronzové tlačítko ETA RGB Tlačítko KKO 005, (černá) Tlačítko KKO 005, (bílá) 6403 Tlačítko KKO 001 WS/WS, (bílé) Tlačítko KKO L 001 WS/T, podsvětlené, (bílá/černá) Tlačítko KKO 001 WS/WS, (bílé, baleno v blisteru) Tlačítko KKO 001 SIM/SW, (stříbrné) Miskové tlačítko KS 070 MS-GEB, (leštěná mosaz) 6413 Miskové tlačítko KS 070 MS-BRÜN, (kalená mosaz černá) Miskové tlačítko KS 074 WS, (mosaz, bílá) Miskové tlačítko KS 075, (matný chrom) Miskové tlačítko KS 076, (leštěný chrom) Tlačítko TORK 060, IP44, (mosaz) 641 Mosazné tlačítko ETA SUE Náhradní žárovka pro tlačítka Lux

46 ANALOGOVÉ DOMOVNÍ TLAČÍTKA PROTACT Protact 380 KS 6103 Protact 381 KS Protact 681 KS Protact 680 KS 6000 Protact 150 VA 6001 Protact 140 GO 6006 Protact 450 VA 6013 Protact 40 AL-KS 6016 Protact 410 AL 6060 Protact 550 VA 6061 Protact 510 AL 600 Protact 110 AL Protact 340 GO 606 Protact 370 NI 603 Protact 310 AL Protact 360 CL 6045 Protact 10 AL 6054 Protact 60 CR 630 Protact 101 LED 6303 Protact 100 LED 6304 Protact 10 LED Protact 105 LED SVĚTELNÁ SIGNALIZACE 3733 Maják rotační DSL, 5W, ~30V / 0,11A, (červený) Maják rotační DSL, 5W, ~30V / 0,11A, (oranžový) Světelný modul KWL samostatný, výstražný, bez žárovky, (oranžová) 3810 Světelný modul KWL samostatný, výstražný, bez žárovky, (červená) Světelný modul KWL samostatný, výstražný, bez žárovky, (zelená) 3811 Světelný modul KBZ samostatný, zábleskový, ~/=4V / 0,3A, (oranžová) 381 Světelný modul KBZ samostatný, zábleskový, ~/=4V / 0,3A, (červená) 381 Světelný modul KBZ samostatný, zábleskový, ~30V / 0,05A, (oranžová) 38 Světelný modul KBZ samostatný, zábleskový, ~30V / 0,05A, (červená) 3859 Žárovka, (Ba 15d), 4V / 5W Žárovka, (Ba 15d), 30V / 5W Žárovka, (Ba 15d), 1V / 5W Žárovka, (Ba 15d), 4V / 5W Žárovka, (Ba 15d), 30V / 5W Náhradní xenonová výbojka J, (do modulů 38xx)

47 38600 Základní prvek Upevňovací prvek s podstavcem, (horizontální) 3860 Adaptér k upevňovacímu prvku pro samostatné moduly Prodlužovací nástavec, (100 mm) k upevňovacímu prvku Upevňovací prvek s konzolou, (jednostranný) Upevňovací prvek s konzolou, (oboustranný) Světelný modul TWL, výstražný, bez žárovky, (oranžová) 3871 Světelný modul TWL, výstražný, bez žárovky, (červená) Světelný modul TWL, výstražný, bez žárovky, (zelená) Světelný modul TWL, výstražný, bez žárovky, (žlutá) 3871 Světelný modul TBL, blikající, bez žárovky, =1/48V(0,43/0,1A), (oranžový) 387 Světelný modul TBL, blikající, bez žárovky, = 1/48V (0,43/0,1A), (červená) 3874 Světelný modul TBL, blikající, bez žárovky, =1/48V (0,43/0,1A), (bílý) 3875 Světelný modul TBL, blikající, bez žárovky, =1-48V (0,43/0,1A), (bílý) 3876 Světelný modul TBL, blikající, bez žárovky, =1/48V (0,43/0,1A), (zelený) 3877 Světelný modul TBL, blikající, bez žárovky, =1/48V (0,43/0,1A), (žlutý) Světelný modul TBL, blikající, bez žárovky, ~4/30V (0,1/0,01A), (oranžový) 3873 Světelný modul TBL, blikající, bez žárovky, ~4/30V (0,1/0,01A), (červený) Světelný modul TBL, blikající, bez žárovky, ~4/30V (0,1/0,01A), (modrý) Světelný modul TBL, blikající, bez žárovky, ~4/30V (0,1/0,01A), (zelený) Světelný modul TBL, blikající, bez žárovky, ~4/30V (0,1/0,01A), (žlutý) Akustický prvek ~1/4V, 3-tónový 3878 Akustický prvek, 3-tónový, IP54, ~30V, (černý) Akustický prvek, ~/=1/4V, (0,003/0,006A), 6-tónový Akustický prvek ~30V, (0,008A), 6-tónový ELEKTRICKÉ ZÁMKY El. zámek TO 5300, stavitelná západka, ~/=6-1V 9301 El. zámek TO 5110, ~/=8-1V El. zámek TO 5111, mechanická blokace, ~/=8-1V El. zámek s momentovým kolíkem TO 511, ~/=8-1V El. zámek s momentovým kolíkem TO 551, stavitelná západka, mechanická blokace, ~/=8-1V (do vyprodání zásob) El. zámek TO 5400, ~/=8-1V, stavitelná západka 9308 El. zámek TO 5411, ~/=8-1V, stavitelná západka, mechanická blokace El. zámek s momentovým kolíkem TO 541, ~/=8-1V, stavitelná západka El. zámek s momentovým kolíkem TO 5413, ~/=8-1V, stavitelná západka, mechanická blokace El. zámek TO 5116, ~/=8-1V, krátká lišta ANALOGOVÉ DOMOVNÍ 47

48 SYSTÉMY DOMOVNÍCH TELEFONŮ A VIDEOTELEFONŮ NÁVOD K POUŽÍVÁNÍ A OBSLUZE Systémy domovních telefonů a videotelefonů URMET DOMUS zvyšují bezpečnost při kontrole vstupu do rodinných a bytových domů, kanceláří, provozních a administrativních budov. Základními uživatelskými částmi systémů jsou vnitřní stanice (telefony a videotelefony) a tlačítkové panely umístěné na vstupu do objektu nebo u vnitřních dveří. Instalaci zařízení provádějte podle schémat dodávaných výrobcem a v systémech používejte výrobky URMET DOMUS. U výrobků, které při instalaci vyžadují počáteční nastavení, je tento obecný návod k použití doplněn podrobným technickým popisem dodávaným s výrobkem. FUNKCE A VLASTNOSTI ZAŘÍZENÍ Domovní telefony umožňují: elektronické vyzvánění (vložkou ve sluchátku) přijmout hovor od tlačítkového panelu pomocí tlačítka na telefonu ovládat elektrický zámek vstupních dveří realizovat funkci interkomu realizovat funkci diskrétní konverzace. Domovní videotelefony umožňují: elektronické vyzvánění přijmout hovor od tlačítkového panelu vizuální kontrolu příchozího (i bez přijmutí hovoru) pomocí tlačítka na videotelefonu ovládat elektrický zámek vstupních dveří realizovat různé funkce pomocí dvojice standardně instalovaných tlačítek realizovat funkci interkomu realizovat funkci diskrétní konverzace záznam a vyvolání snímků z kamery pomocí přídavné paměti. Tlačítkové panely umožňují: vyslat na vnitřní stanici vyzváněcí signál pro ohlášení příchodu pomocí hlasové jednotky realizovat hovor s vnitřní stanicí instalaci kamery pro snímání příchozího instalaci příslušenství pro přímé ovládání elektrického zámku vstupních dveří (snímače klíčů nebo kódové klávesnice) realizovat tlačítkový panel se zvýšenou mechanickou odolností (provedení antivandal) montáž pod omítku (lze doplnit krytem proti dešti) i na povrch. OBSLUHA ZAŘÍZENÍ Volbu vnitřní stanice provede příchozí tlačítkem s jmenovkou nebo zadáním číselného kódu. Po identifikaci příchozího lze tlačítkem na přístroji uvolnit elektrický zámek vstupních dveří. Uvedený způsob obsluhy platí i u systémů s více vstupy (je zajištěno, že je uvolněn zámek pouze těch vstupních dveří, od kterých byl vyslán vyzváněcí signál). V systémech domovních telefonů a videotelefonů lze realizovat další funkce funkci interkomu či funkci diskrétní konverzace. Funkce interkomu umožňuje vzájemnou komunikaci mezi vnitřními stanicemi. Vyzváněcí signál pro ohlášení hovoru se na volanou stanici vyšle stisknutím příslušného tlačítka na přístroji volajícího. Volaný účastník přijme hovor zdvižením sluchátka a zavěšením sluchátka je hovor ukončen. Zdroj s vestavěným relé zajišťuje, že se vnitřní hovor nepřenáší do hlasové jednotky tlačítkového panelu. Funkce diskrétní konverzace zajišťuje, že hovor mezi tlačítkovým panelem a volanou stanicí nelze, při náhodném zdvihnutí sluchátka, sledovat na jiné vnitřní stanici. URMET DOMUS S.p.A. navrhuje, vyvíjí a vyrábí své výrobky podle standardů UNI EN ISO 9001:000. Tento prestižní mezinárodní certifikát potvrzuje, že URMET DOMUS S.p.A. je vedoucí společností mezi výrobci zařízení pro domovní komunikaci a že poskytuje veškeré záruky kvality a servisu. Veškerý sortiment je chráněn ochrannými známkami registrovanými společností URMET DOMUS S.p.A. 48
